R600 - Caméra auto Navitel - Безкоштовний посібник користувача

Тип продукту	Портативний відеореєстратор (автомобільний реєстратор)
Бренд	Navitel
Модель	R600
Процесор	NOVATEK NT96658
Дисплей	2", 960×240, TN
Сенсор камери	SONY 307 (нічне бачення)
Роздільна здатність відео	1920×1080 @ 30 кадр/с
Формат відео	MOV
Роздільна здатність зображення	12 Мп
Формат зображення	JPG
Кут огляду	170°
Носій даних	Карта MicroSD (клас 10 або вище, 8–256 ГБ)
Акумулятор	180 мА·год × 2 (вбудований)
Вхідна напруга	5 В, 1.5 А через mini-USB
Частота	50/60 Гц
Мікрофон / динамік	Так
Мови	Чеська, англійська, французька, німецька, польська, російська, словацька, іспанська
G-сенсор	Так (автоматично блокує файл при ударі)
Паркувальний монітор	Так (автозапис при вібрації)
Циклічний запис	Так (замінює найстаріші незахищені файли)
Функція блокування файлу	Так (захищає від видалення/перезапису)
Підключення до ПК	Режими масового зберігання та запису (прошивка ≥1.00.38)
Тип кріплення	Кріплення на клей (наклейка 3M) на лобове скло

Часті запитання - R600 Navitel

Як відформатувати карту microSD у Navitel R600?

Вставте швидкісну карту microSD (клас 10 або вище, 8–256 ГБ). У меню виберіть Форматувати SD-карту і підтвердьте. Завжди форматуйте всередині реєстратора перед першим використанням, щоб уникнути помилок даних.

Чи можна використовувати Navitel R600 без зовнішнього джерела живлення?

Вбудований акумулятор (180 мА·год × 2) призначений лише для екстреного запису в режимі паркування та коректного вимкнення. Для повноцінної роботи пристрій має бути підключений до постійного джерела живлення (автомобільний зарядний пристрій).

Для чого потрібен G-сенсор?

G-сенсор виявляє різкі удари або зіткнення. При спрацюванні поточний відеофайл автоматично блокується (захищається) для запобігання перезапису або видаленню.

Як працює паркувальний монітор?

У вимкненому стані, якщо пристрій виявляє вібрацію (наприклад, від удару), він автоматично вмикається та починає запис захищеного файлу. Якщо вібрації немає більше 60 секунд, пристрій знову вимикається.

Як захистити запис від перезапису?

Під час запису (режим REC) натисніть кнопку Вниз, щоб заблокувати поточний файл; з'явиться значок ключа. У режимі відтворення виберіть файл, натисніть Menu, виберіть Захист, потім Заблокувати поточний або Заблокувати всі.

Яка максимальна підтримувана ємність карти microSD?

Navitel R600 підтримує карти microSD до 256 ГБ. Використовуйте швидкісну карту (клас 10 або вище) для найкращої продуктивності.

Як скинути пристрій, якщо він завис?

Використовуйте скріпку або подібний предмет, щоб натиснути кнопку Reset (розташована біля динаміка). Це перезавантажить пристрій.

Чи можна налаштувати якість відеозапису або тривалість циклу?

Так, у налаштуваннях меню можна вибрати роздільну здатність відео (1920×1080 @ 30 кадр/с) та тривалість циклічного запису. Циклічний запис зберігає відео як кліпи заданої довжини; старі незахищені кліпи перезаписуються, коли карта заповнена.

Чи підтримує пристрій запис звуку?

Так, ви можете записувати відео зі звуком або без нього. У режимі запису натисніть кнопку Вгору, щоб увімкнути/вимкнути мікрофон.

Як зробити фото за допомогою Navitel R600?

Перейдіть у режим фото. Натисніть кнопку OK, щоб зробити знімок; він автоматично збережеться у форматі JPG з роздільною здатністю до 12 Мп.

ПОСІБНИК КОРИСТУВАЧА R600 Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL R600 - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

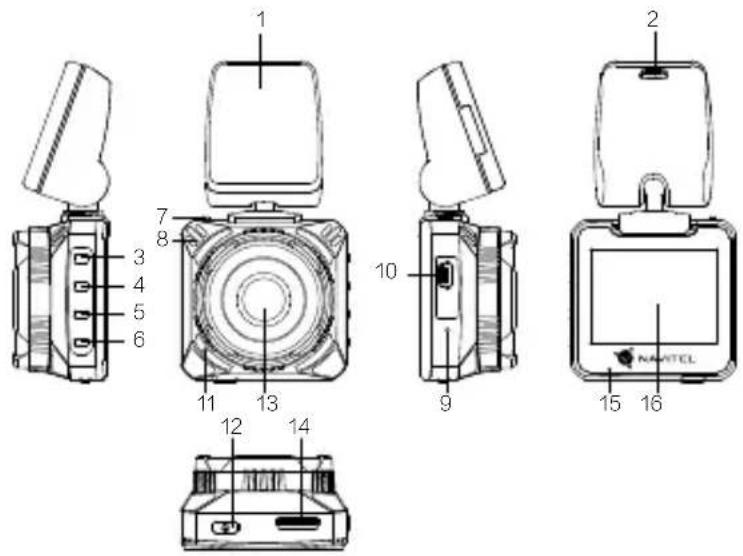

Зовнішній вигляд пристрою

1. Клейке кріплення 3М
2. Роз'єм mini-USB для зарядки
3. Меню
4. Bropy
5. Вниз
6. OK
7. Фіксатор
8. Динамік
9. Скидання
10. Роз'єм mini-USB
11. Мікрофон
12. Увімк. / Вимк.
13. Камера
14. Слот microSD
15. LED індикатор
16. Дисплей

Технічні характеристики

Процесор NOVATEK NT96658

Дисплей 2", 960×240, TN

Камера SONY 307 (night vision)

Формат відео MOV

Роздільна здатність відео 1920×1080, 30 fps

Формат зображення JPG

Роздільна здатність фото 12 МП

Кут огляду 170°

Пам'ять microSD карта

Об'єм microSD-карти до 256 ГБ

USB mini-USB
Акумулятор 180 мА·г × 2
Живлення 5 В, 1,5 А
Частота	50/60 Гц
Мікрофон / динамік	Є
Мови	англійська,іспанська,німецька,польська,російська,словацька,французька,чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-256 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-каруту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм mini-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер ЗП. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопки

Кнопка Функції
Увімк. / Вимк.	Натисніть і утримуйте 3 секунди для увімкнення / вимкнення пристрою.Натисніть коротко для увімкнення / вимкнення екрану.
Меню	Натисніть, щоб перейти в Меню налаштувань пристрою.У Меню, натисніть, щоб вийти з будь-якого обраного меню.
Вгору / Вниз	У режимі Запис відео, натисніть Вгору, щоб вимкнути / увімкнути мікрофон.У режимі Відеозапис (REC) натисніть Вниз, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У режимі Фотозйомка, натисніть, щоб наблизити / віддалити ракурс.У режимі Відео / Фото, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
ОК	У режимі Відеозапис (STBY), натисніть для початку запису; натисніть ще раз, щоб зупинити запис.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відео, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У режимі Фото, натисніть, щоб вибрати файл.У Меню, натисніть, щоб вибрати пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка: вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

СТАРВІС і STARVIS є товарними знаками Корпорації Соні.

Функції пристрою

Форматуваннякарти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматуваннякарти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилокзапису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердітьобрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почнеблимати синій індикатор). Щоб зупинити запис натисніть ОК (синій індикатор буде горіти безперервно). Длязапису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка У режимі	Фотозйомка, натисніть, щоб зробити знімок. Він буде збережений автоматично.
Відео	У режимі Відео, виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу.Ви можете призупинити / продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед /назад кнопками Вгору і Вниз.
Фото	У режимі Фото, виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис (REC) натисніть Вниз, щоб захистити поточний запис. У режимі Відео / Фото, виберіть файл,натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищеніфайли не можуть бути видалені або перезаписані.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштуватив Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вонибули створені.

NAVITEL

NAVITEL R600

Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом 60 секунд, пристрій вимкнеться.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

UA

* Ця функція доступна тільки у версії прошивки 1.00.38 і вище.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL R600.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
