РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XC 13-33mm f/3.5-6.3 OIS FUJIFILM

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру Fujifi Im.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь получение телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).

Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).

Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

⚠️ ПРЕДУПРЕЖДЕНИЕ
Не используйте в ванной или в душе	Не погружайте в воду и не подвергайте воздействию воды.Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
Не разбирайте	Не разбирайте.Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.
Не прогайте внутренние детали	Если корпус разбился в результате падения и гого чрезвычайного происшествия, не прогайте открытые детали.Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей.Немедленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.
	Не кладите на неустойчивые поверхности.Изделие может упасть, вызвав травму.
	Не смотрите на солнце через объективскатели фотокамеры.Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

⚠️ ПРЕДОСТЕРЕЖЕНИЕ
	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
	Во время съемки объектов, освещенных сзади, и пускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Характеристики объектива могут не соответствовать ожидаемым, а некоторые функции могут быть недоступны, если установлены устаревшие версии прошивки объектива или фотокамеры. Обязательно обновите прошивку объектива и фотокамеры до последних версий. Инструкции по просмотру информации о версии прошивки и ее обновлению доступны на следующем веб-сайте:

https://fujifilm-x.com/support/download/firmware/ В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и руха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков пальцев нанесите небольшое количество жидкости для чистки объективов на мягкую,

чистую хлопчатобумажную ткань или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.

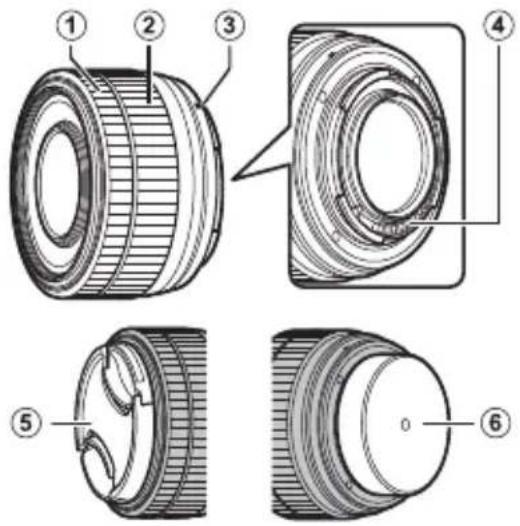

Части объектива

XC13-33mmF3.5-6.3 OIS

① Фокусировочное кольцо
② Кольцо масштабирования
③ Метки для установки (фокусное расстояние)
④ Сигнальные контакты объектива
⑤ Передняя крышка объектива
⑥ Задняя крышка объектива

Прилагаемые принадлежности

• Передняя крышка объектива
• Задняя крышка объектива

Установка объектива

См. руководство пользователя фотокаме- рой для получения информации об уста- новке и снятии объектива.

① Данное изделие предназначено исключительно для байонета X от FUJIFILM. Оно несовместимо с байонетом G или байонетом X пленочных фотокамер.

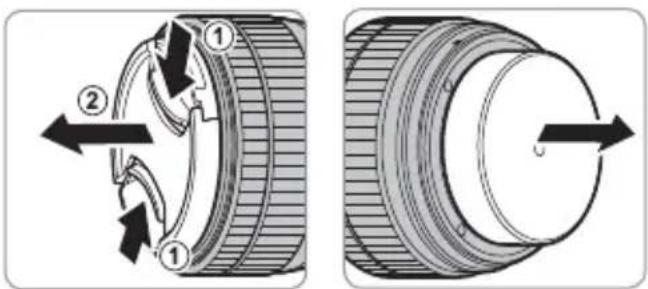

Снятие крышек

Снимите крышки, как показано на рисунке.

Перед использованием

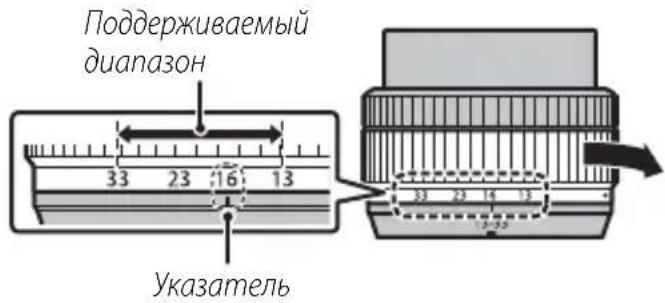

Этот объектив выдвижной. Перед использованием выдвиньте объектив, повернув его по часовой стрелке, как показано на рисунке. Снимать можно, когда фокусное расстояние, указанное указателем, находится в поддерживаемом диапазоне.

Поддерживаемый диапазон 33 23 16 13 Указатель 33 23 16 13 13-25

① Чтобы втянуть объектив, поворачивайте его против часовой стрелки, пока указатель фокусного расстояния не совместится с меткой ●.

RU-6 РУССКИЙ

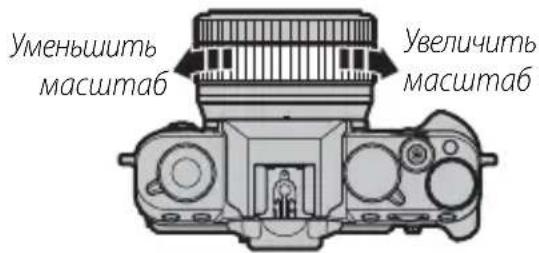

Масштабирование

Поверните кольцо масштабирования влево для уменьшения масштаба, сокращения приближения и увеличения видимой области кадра. Поверните кольцо масштабирования вправо для увеличения масштаба и усиления приближения, с тем чтобы объект занимал большую часть кадра.

Уменьшить масштаб Увеличить масштаб

Оптическая Стабилизация Изображения (OIS)

Оптическую стабилизацию изображения можно регулировать с помощью параметра РЕЖ.СТАБИЛИЗАЦИИ в меню съемки фотокамеры.

Диафрагма

См. руководство к фотокамере.

Технические характеристики

Тип XC13-33mmF3.5-6.3 OIS
Устройство объектива	10 линз в 9 группах (4 асферических элемента, 3 элемента ED)
Фокусное расстояние (эквивалент формата 35 мм)	f=13–33 мм (20–50 мм)
Угол зрения 95,1°–46,6°
Макс. диафрагма f/3.5–6.3
Мин. диафрагма f/22
Управление диафрагмойКоличество лезвий 9 (округленное отверстие диафрагмы)Размер раскрытия объектива 1⁄3 EV (всего 17 раскрытия)
Минимальное расстояние фокусировки(измеряется от фокальной плоскости)	0,2 м
Макс. увеличение T: 0,25 ×
Внешние размеры: Диаметр × длина* (прибл.)* расстояние от передней части объектива до фланцабайонета объектива	Объектив втянут: ø61,9× 37,5 ммW: ø61,9×55,6 ммT: ø61,9×57,2 мм
Вес* (прибл.) *без крышек 125 г
Размер фильтра	ø49 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.

① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
