Produkttyp	Retrekkbar zoomobjektiv för Fujifilm X-fattningskamera
Modell	XC 13-33mm f/3.5-6.3 OIS
Brännvidd	13–33 mm (motsvarande 20–50 mm i 35 mm)
Maximal bländare	f/3.5 (vidvinkel) – f/6.3 (teleobjektiv)
Minsta bländare	f/22
Optisk konstruktion	10 linser i 9 grupper (4 asfäriska, 3 ED)
Bildvinkel	95,1° – 46,6°
Bildstabilisering	OIS (Optical Image Stabilization) – aktiveras via kamerans meny
Minsta fokusavstånd	0,2 m (mätt från fokalplanet)
Maximal förstoring	0,25× (i teleläge)
Filterdiameter	49 mm
Mått (indragen)	⌀61,9 × 37,5 mm
Vikt (utan lock)	125 g
Strömförsörjning	Drivs av kameran via signalkontakterna
Medföljande tillbehör	Främre linsskydd, bakre linsskydd
Underhåll	Rengöring med blåsborste och mjuk trasa; använd inte lösningsmedel; håll kontakterna rena
Säkerhetsföreskrifter	Doppa inte i vatten; demontera inte; titta inte på solen genom objektivet; förvara skyddat från solen
Reparerbarhet	Överlåt all reparation till kvalificerad tekniker; kontakta en Fujifilm-representant

Vanliga frågor - XC 13-33mm f/3.5-6.3 OIS FUJIFILM

Hur installerar jag objektivet XC 13-33mm f/3.5-6.3 OIS på min Fujifilm-kamera?

Rikta in objektivets monteringsmärke med kamerans, sätt i och vrid medurs tills det klickar. Se kamerans manual för mer information.

Varför fälls inte objektivet ut helt?

Detta objektiv är indragbart. Före användning, vrid zoomringen medurs för att fälla ut objektivet tills brännvidden är inom det stödda området (13-33 mm). Se till att brännviddsmarkeringen är inom det markerade området.

Hur aktiverar jag bildstabilisering (OIS)?

Den optiska bildstabiliseringen aktiveras via kamerans inspelningsmeny, under alternativet STABILISATOR. Se din kameras manual.

Vilken filterdiameter har detta objektiv?

Filterdiametern är 49 mm. Du kan använda UV-filter, polariserande filter eller andra filter av denna storlek.

Hur rengör jag objektivet?

Använd en blåsborste för att ta bort damm. För fläckar, applicera lite optiskt rengöringsmedel på en mjuk bomullstrasa och rengör i cirkelrörelser från mitten och utåt. Använd aldrig lösningsmedel som bensen.

Vad gör jag om objektivet inte kommunicerar med kameran?

Kontrollera att signalkontakterna på objektivet och kameran är rena. Uppdatera firmware för objektivet och kameran via Fujifilms webbplats. Om problemet kvarstår, kontakta en representant.

Kan jag använda detta objektiv på en kamera med G-fattning?

Nej, detta objektiv är endast designat för Fujifilm X-fattning. Det är inte kompatibelt med G-fattning eller med filmkameror med X-fattning.

Vad är minsta fokusavstånd?

Minsta fokusavstånd är 0,2 m (mätt från fokalplanet). Detta möjliggör närbilder med en maximal förstoring på 0,25×.

Hur förvarar jag objektivet när jag inte använder det?

Fäll in objektivet genom att vrida ringen moturs till märket ●, sätt sedan på främre och bakre lock. Förvara det på en sval, torr plats, skyddat från sol och fukt.

Vad gör jag om objektivet tappas eller skadas?

Om höljet öppnas, rör inte de interna delarna. Ta omedelbart bort batteriet från kameran och lämna produkten till en Fujifilm-representant för kontroll. Försök inte reparera själv.

BRUKSANVISNING XC 13-33mm f/3.5-6.3 OIS FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din Fujifi Im-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIG- HET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

	Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").
	Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").
	Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

			VARNING
	Använd inte i badrummet eller i duschen	Sänk inte ned i, eller utsätt produkten för vatten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.
	To inte le sär	Ta inte isär produkten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand, elektriska stöta eller skada på grund av tekniska fel i produkten.

! VARNING
Rör ej vid interna delar	Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlåtenhet att följa denna försiktighetsåtgård kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.
	Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.
	Titta inte på solen genom objektivet eller kamerans sökare. Underlåtenhet att följa denna försiktighetsåtgård kan ge bestående synnedsättning.

FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är utsatta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåtenhet att följa denna försik-tighetsåtgård kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag.Följs inte denna försiktighetsåtgård kan det leda till brand.

⚠ FÖRSIKTIGHET
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgård kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.

SV-2 SVENSKA

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för milljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

Innan du använder denna produkt

Objektivet kanske inte fungerar som förväntat och vissa funktioner kanske inte är tillgängliga med föråldrade versioner av objektiv- och kamerafi rmware. Var noga med att uppdatera både objektiv- och kamerafi rmware till de senaste versionerna. Instruktioner om hur man kontrollerar fi rmwareversion samt hur man uppdaterar fi rmware fi nns på följande hemsida:

https://fujifilm-x.com/support/download/firmware/ Om du inte har tillgång till en dator, kan du hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Håll objektivets signalkontakter rena.
• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller fi ltret. För att ta bort fl äckar och fi ngeravtryck,

använd en liten mängd objektivrengöringsmedel på en mjuk, ren bomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försiktigt för att inte lämna fl äckar eller vidröra glaset med fi ngrarna.

• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra objektivet.
• Sätt på de främre och bakre locken när objektivet inte används.
• Förvara objektivet och fi ltret på en sval och å torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.
• Håll objektivet torrt. Rost kan orsaka ohjälpliga skador. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.

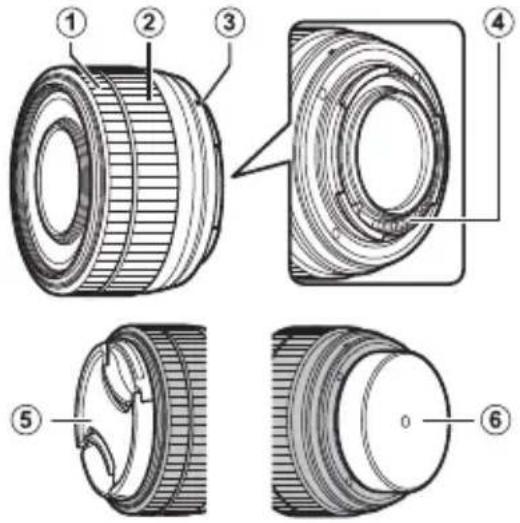

Objektivets delar

XC13-33mmF3.5-6.3 OIS

Medföljande tillbehör

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv.

①Denna produkt är endast avsedd för användning med en FUJIFILM X-fattning. Produkten är inte kompatibel med fi Imkameror med G-fattning eller X-fattning.

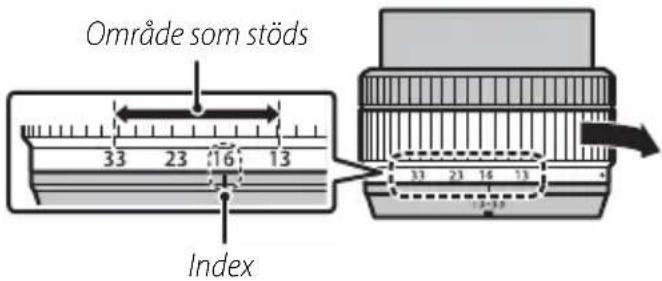

Ta bort locken

Detta objektiv är indragbart. Dra innan användningen ut objektivet genom att vrida det medurs enligt bilden. Du kan ta bilder när brännvidden är innanför det indexområde som stöds enligt bilden.

① För att dra in objektivet vrider du det moturs tills brännvidds-indexet pekar mot ●-märket.

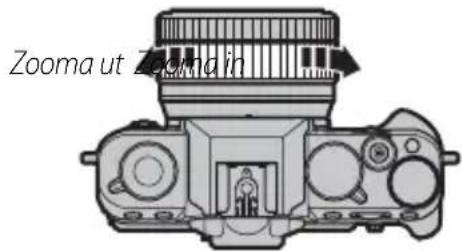

Zoom

Vrid zoomringen åt vänster för att zooma ut, vilket minskar förstoringen och ökar området som syns i sökaren. Vrid ringen åt höger för att zooma in, vilket ökar förstoringen och gör att motivet tar upp en större del av bilden.

Optisk bildstabilisator (Optical Image Stabilization - OIS)

Optisk bildstabilisering är tillgänglig med alternativet BILDSTAB LÄGE i kamerans fotograferingsmeny.

Bländare

Se kamerans handbok.

Specifi kationer

Type XC13-33mmF3.5-6.3 OIS
Objektivkonstruktion	10 element i 9 grupper (4 asfäriska element, 3 ED-element)
Brännvidd (motsvarande 35 mm-format)	f=13-33 mm (20-50 mm)
Bildvinkel 95,1^-46,6^
Största bländare f/3.5-6.3
Minsta bländare f/22
BländarstyrningAntal blad 9 (rundad diafragmaöppning)Stoppstorlek 13 EV (totalt 17 stopp)
Minsta fokusavstånd (mätt från fokalplanet)	0,2 m
Max. förstoring T: 0,25 ×
Externa mått:Diameter × Längd* (ungefär)* avständ från objektivets framsida till monterings-flänsen	Indraget objektiv: ø61,9×37,5 mmW: ø61,9×55,6 mmT: ø61,9×57,2 mm
Vikt* (ungefär)* exklusive lock	125 g
Filterstorlek	ø49 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseende.
① Beroende på hur detta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavständet. Använd avständsindikatorn endast som en riktlinje.
