XC 13-33mm f/3.5-6.3 OIS - レンズ FUJIFILM - 無料のユーザーマニュアル

製品タイプ	富士フイルムXマウントカメラ用沈胴式ズームレンズ
モデル	XC 13-33mm f/3.5-6.3 OIS
焦点距離	13–33 mm（35mm判換算20–50 mm相当）
最大絞り	f/3.5（広角）– f/6.3（望遠）
最小絞り	f/22
光学構成	9群10枚（非球面4枚、ED3枚）
画角	95,1° – 46,6°
手ブレ補正	OIS（光学式手ブレ補正）– カメラのメニューから有効化
最短撮影距離	0.2 m（撮像面から）
最大撮影倍率	0.25倍（望遠端）
フィルター径	49 mm
寸法（収納時）	⌀61.9 × 37.5 mm
質量（キャップなし）	125 g
電源	カメラ本体から信号接点を介して給電
付属品	レンズ前キャップ、レンズ後キャップ
お手入れ	ブロアーと柔らかい布で清掃。溶剤は使用しないでください。接点は清潔に保ってください。
安全上のご注意	水に浸さないでください。分解しないでください。レンズ越しに太陽を見ないでください。直射日光を避けて保管してください。
修理について	修理は資格のある技術者に依頼してください。富士フイルムの担当者に連絡してください。

よくある質問 - XC 13-33mm f/3.5-6.3 OIS FUJIFILM

XC 13-33mm f/3.5-6.3 OISレンズを富士フイルムカメラに取り付ける方法は？

レンズのマウント指標とカメラの指標を合わせ、差し込んでカチッと音がするまで時計回りに回します。詳細はカメラのマニュアルをご参照ください。

レンズが完全に繰り出さないのはなぜですか？

このレンズは沈胴式です。使用前に、ズームリングを時計回りに回して焦点距離が対応範囲（13-33mm）になるまでレンズを繰り出してください。焦点距離指標が表示された範囲内にあることを確認してください。

手ブレ補正（OIS）を有効にする方法は？

光学式手ブレ補正は、カメラの撮影メニューのSTABILISATEURオプションから有効にします。カメラのマニュアルをご参照ください。

このレンズのフィルター径は？

フィルター径は49mmです。UVフィルター、偏光フィルターなど、このサイズのフィルターが使用できます。

レンズのお手入れ方法は？

ほこりはブロアーで取り除いてください。跡がある場合は、柔らかい綿布に少量の光学クリーナーを含ませ、中心から外側に向かって円を描くように拭いてください。ベンゼンなどの溶剤は絶対に使用しないでください。

レンズがカメラと通信しない場合の対処法は？

レンズとカメラの信号接点が清潔であることを確認してください。富士フイルムのサイトからレンズとカメラのファームウェアを更新してください。問題が解決しない場合は、担当者に連絡してください。

このレンズをGマウントのカメラで使用できますか？

いいえ、このレンズは富士フイルムXマウント専用です。GマウントやXマウントのフィルムカメラとの互換性はありません。

最短撮影距離は？

最短撮影距離は0.2m（撮像面から）です。最大撮影倍率0.25倍の接写が可能です。

使用しないときのレンズの保管方法は？

リングを反時計回りに●のマークまで回してレンズを収納し、前後のキャップを装着してください。直射日光と湿気を避け、涼しく乾燥した場所に保管してください。

落下や破損した場合の対処法は？

筐体が開いた場合は、内部の部品に触れないでください。すぐにカメラからバッテリーを取り外し、富士フイルムの担当者に点検を依頼してください。ご自身で修理を試みないでください。

使用説明書 XC 13-33mm f/3.5-6.3 OIS FUJIFILM

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。
	このような絵表示は、気をつけていただきたい「注意喚起」内容です。
	このような絵表示は、してはいけない「禁止」内容です。
	このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー 室での使用禁止

水をかけたり、水にぬらしたりしない。

火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない。

火災・感電の原因になります。

また、異常動作を起こしてケガの原因になります。

接触禁止	落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でケガをする原因になります。・感電やケガに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。
	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、ケガの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
⚠ 注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。

	小さいお子様の手の届くところに置かない。ケガの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。
	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

本製品をご使用する前に

カメラ、レンズのファームウエアが古い場合は、レンズの性能が十分に発揮できないことや、機能の一部が制限される場合がありますので、カメラ、レンズのファームウエアは必ず最新版に更新してください。ご使用のファームウエアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせください。

レンズのお手入れと取り扱い上のご注意

• レンズ信号接点は汚さないようにご注意ください。
• レンズ・フィルターのガラス面の清掃はホコリを拭う程度にしてください。指紋がついた

ときは、レンズクロスやレンズペーパーに少量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。
• レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となります。雨や水滴がついたときは、よく拭いて乾かしてください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。

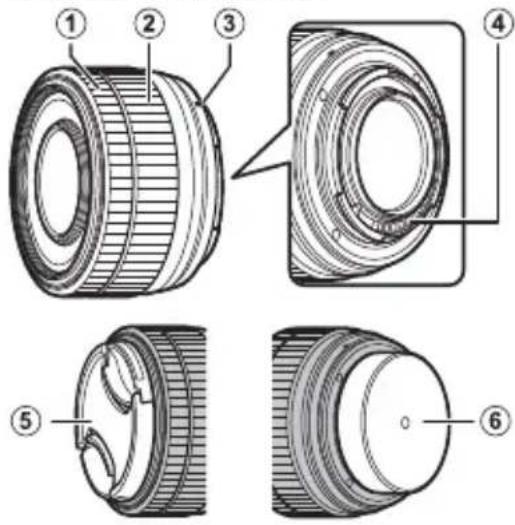

各部の名称

XC13-33mmF3.5-6.3 OIS

① フォーカスリング
② ズームリング
③ 取り付け指標（焦点距離）
④ レンズ信号接点
⑤レンズフロントキャップ
⑥ レンズリアキャップ

付属品一覧

• レンズフロントキャップ
  ・レンズリアキャップ

日本語

カメラへの取り付け方

カメラへの取り付け方・取り外し方については、カメラの使用説明書をご覧ください。

① 本製品は富士フイルム X マウント専用レンズです。G ントやフィルムカメラの X マウントには装着できません。

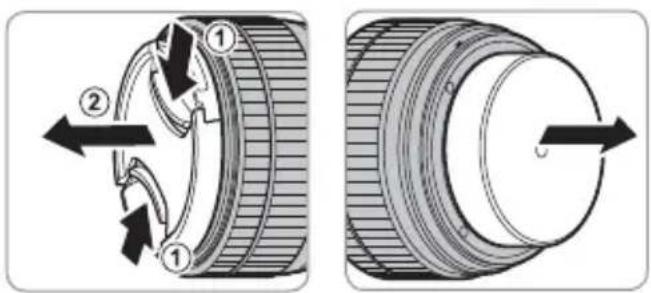

レンズキャップの取り外し方

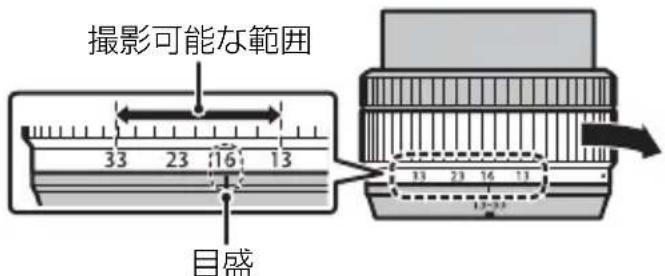

このレンズは沈胴機構を採用しているため、撮影前にレンズを繰り出す必要があります。マウ焦点距離の目盛が撮影可能な範囲に入るまで、ズームリングを時計回り方向に回してレンズを繰り出してください。

①レンズを収納するときはズームリングを反時計回り方向に回して、焦点距離の目盛を●の位置に合わせてください。

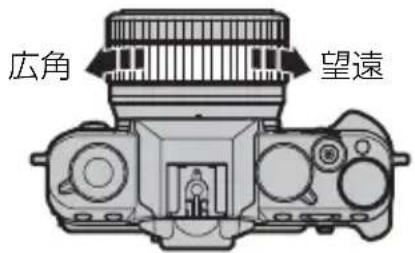

ズーム操作

ズームリングを反時計回り方向に回すと広い範囲を撮影でき、時計回り方向に回すと被写体を大きく撮影できます。

手ブレ補正

カメラの撮影メニュー「ブレ防止モード」で、設定できます。

絞り操作

カメラの使用説明書をご覧ください。

日本語

主な仕様

型式	XC13-33mmF3.5-6.3 OIS
レンズ構成	9群10枚(非球面レンズ4枚、EDレンズ3枚)
焦点距離	f=13-33mm(35mm判換算:20-50mm相当)
画角	95.1°-46.6°
最大口径比(開放絞り)	F3.5-6.3
最小絞り	F22
絞り形式
羽根枚数:	9枚(円形絞り)
ステップ段差:	1/3ステップ(全17段)
最短撮影距離(撮像素子面からの距離)	0.2m
最大撮影倍率	0.25倍(テレ端)
外形寸法 最大径×長さ(約)(先端よりマウント基準面まで)	61.9mm × 37.5mm (沈胴時) 61.9mm × 55.6mm (ワイド端) 61.9mm × 57.2mm (テレ端)
質量(約)(レンズキャップ含まず)	125g
フィルターサイズ	49mm

① 外観及び性能を改良するため、お断りなく一部変更する場合があります。
① 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。

For Your Safety

部件名称			有害物质
			铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体		金属部件	×	○	○	○	○	○
		树脂部件	○	○	○	○	○	○
		光学部件	×	○	○	○	○	○
		基板部件	×	○	○	○	○	○

部件名称			有害物质
			邻苯二甲酸二正丁酯(DBP)	邻苯二甲酸二异丁酯(DIBP)	邻苯二甲酸丁基苄酯(BBP)	邻苯二甲酸二(2-乙基)己酯(DEHP)
本体		金属部件	○	○	○	○
		树脂部件	○	○	○	○
		光学部件	○	○	○	○
		基板部件	○	○	○	○

中文简

ZHS-3

〒 107-0052 東京都港区赤坂 9 丁目 7 番 3 号

FUJIFILM Corporation

7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO

107-0052, JAPAN
