РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TM Sim Hub THRUSTMASTER

Инструкция по эксплуатации TRUSTMASTER 4 3 2 1 B A D

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

A Мини-штекер типа DIN

В Четыре мини-гнезда типа DIN

С Порт микро-USB
D Съемный кабель с разъемами мини-DIN / DIN

(приобретается отдельно или в комплекте с TH8A Add-On Shifter)

ВНИМАНИЕ! Для обеспечения оптимальной работы TM SIM HUB следует обновить прошивку базы рулевой системы (T-GT, T300, TS-XW Racer или TX), а также прошивку переключателя TH8A Add-On Shifter, установив последние версии с сайта https://support.thrustmaster.com/.

СОВМЕСТИМОСТЬ

TM SIM HUB совместим на системах PS4™ и Xbox One® со следующими устройствами:

• базы рулевых систем Thrustmaster T-GT, T300, TS-XW Racer и TX;
• ручной тормоз/секвенционная коробка передач TSS Handbrake Sparco® Mod;
• коробка передач TH8A Add-On Shifter.

На системах PS4™ и Xbox One® концентратор TM SIM HUB позволяет одновременно подключать до четырех аксессуаров напрямую к разъему мини-DIN на задней стороне базы совместимой рулевой системы Thrustmaster.

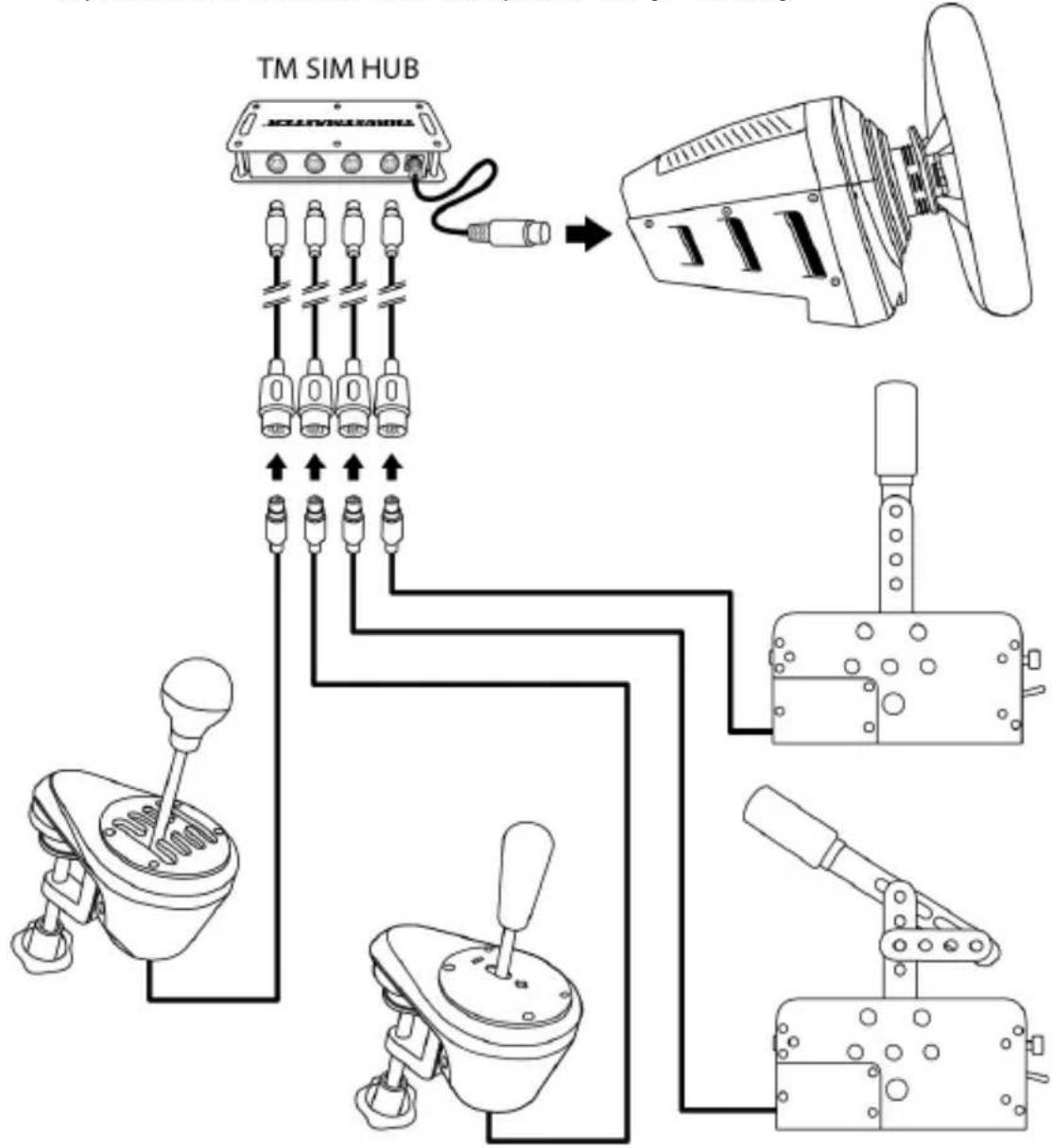

Примеры возможных одновременных подключений к TM SIM HUB:

• TSS Handbrake Sparco® Mod в секвенционном режиме [+/-];
• TSS Handbrake Sparco® Mod в режиме ручного тормоза [прогрессивный];
• переключатель TH8A Add-On Shifter в секвенционном режиме [+/-];
• переключатель TH8A Add-On Shifter в режиме «Н» [7 + задняя].

УСТАНОВКА

1. Подключите аксессуары (TSS Handbrake Sparco® Mod и TH8A Add-On Shifter) к минигнездам DIN (B) на концентраторе TM SIM HUB.
   Для этого используйте съемные кабели с разъемами мини-DIN/DIN (D) (приобретаются отдельно или в комплекте с коробкой передач TH8A Add-On Shifter).
2. Подключите мини-штекер DIN (A) концентратора TM SIM HUB к мини-гнезду DIN на задней стороне базы рулевой системы.
3. Подключите рулевую систему к консоли.

ТЕПЕРЬ ВСЕ ГОТОВО ДЛЯ ИГРЫ!

ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО МОДУЛЯ ТSS HANDBRAKE SPARCO® MOD В ИГРАХ ДЛЯ PS4™ И XBOX ONE®

При подключении модуля TSS Handbrake Sparco® Mod к базе совместимой рулевой системы Thrustmaster или концентратору TM SIM HUB:

- секвенционный режим [+/-] действует во всех играх, так как он соотнесен с лепестковыми переключателями ВВЕРХ и ВНИЗ на руле;

- режим ручного тормоза [прогрессивный] действует в играх с поддержкой функции ручного тормоза*.

- секвенционный режим [+/-] действует во всех играх, так как он соотнесен с лепестковыми переключателями ВВЕРХ и ВНИЗ на руле; - режим ручного тормоза [прогрессивный] действует в играх с поддержкой функции ручного тормоза*.

* Перечень игр для PS4™ и Xbox One®, поддерживающих TSS Handbrake Sparco® Mod u TH8A Add-On Shifter, можно найти на сайте https://support.thrustmaster.com/. В разделе Гоночные рули выберите TSS Handbrake Sparco® Mod или TH8A Shifter.

ПОРТ МИКРО-USB (с)

Порт микро-USB (C) служит только для обновления прошивки концентратора TM SIM HUB. Подробнее см. на сайте https://support.thrustmaster.com/. В разделе Гоночные рули выберите TM SIM HUB.

Сведения о потребительской гарантии

Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, B.P. 97143, 35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в данном изделии Thrustmaster не будет выявлено никаких дефектов материалов и производства в течение гарантийного периода, который равен сроку предъявления претензии по соответству для данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента поставки изделия Thrustmaster. В других странах гарантийный период равен сроку предъявления претензии по соответству для изделия Thrustmaster, определяемому соответствующим законодательством страны, в которой проживал потребитель на момент приобретения изделия Thrustmaster (если подобные претензии не действуют в соответствующей стране, гарантийный период равняется одному (1) году с первоначальной даты приобретения изделия Thrustmaster).

В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в любое другое место, указанное службой технической поддержки).

В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока изделие Thrustmaster будет подвержено такому восстановлению, к оставшемуся гарантийному сроку прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или дата предоставления дефектного изделия для восстановления, если изделие было предоставлено для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной применимым законодательством, полная ответственность компании Guillemot и ее дочерних компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или заменой изделия Thrustmaster. В мере, разрешенной применимым законодательством, компания Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для определенной цели.

Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено, открыто, модифицировано или получило повреждения в результате недопустимого или неправильного использования, небрежности или несчастного случая, естественного износа или любой другой причины, не связанной с дефектом материалов или производства (включая, помимо прочего, использование изделия Thrustmaster совместно с любыми неподходящими элементами, в частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на случаи использования продукта в любых целях, кроме бытовых, в том числе на случаи профессионального или коммерческого применения (например, в игровых залах, для проведение обучения и соревнований); (3) на ситуации, когда указания службы технической поддержки не были выполнены; (4) на ПО, так как на такое ПО распространяется отдельная гарантия; (5) на расходные материалы (элементы, предназначенные для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур или наушников); (6) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки); (7) на случаи продажи изделия с открытого аукциона.

Данная гарантия не подлежит передаче.

Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами в отношении продажи потребительских товаров в соответствующей стране.

Дополнительные условия гарантии

В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких запасных частей, так как вскрытие и/или модификацию любых изделий Thrustmaster вправе осуществлять только служба технической поддержки (за исключением каких-либо процедур по модификации, которые служба технической поддержки может предложить выполнить клиенту путем письменных инструкций и предоставления, при необходимости, требуемых запасных частей: например, в связи с отсутствием статуса сложности или конфиденциальности у такой восстановительной процедуры).

С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн компания Guillemot, в общем и целом, не предоставляет каких-либо уведомлений о восстановлении или запасных частей для любых изделий Thrustmaster с истекшим гарантийным сроком.

Ответственность

В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее — «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или неправильное использование, небрежность, несчастный случай (например, физическое воздействие); (4) естественный износ; (5) использование продукта в любых целях, кроме бытовых, в том числе профессиональное или коммерческое применение (например, в игровых залах, для проведение обучения и соревнований). В мере, разрешенной применимым законодательством, компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия (включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым программным обеспечением или использованием изделия Thrustmaster с любыми неподходящими элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия).

THRUSTMASTER® ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ http://support.thrustmaster.com © 📧

АВТОРСКОЕ ПРАВО

© 2018 Guillemot Corporation S.A. Все права защищены. Thrustmaster ^® является зарегистрированной торговой маркой Guillemot Corporation. Sparco является зарегистрированной торговой маркой Sparco S.p.A. Все прочие торговые марки являются собственностью соответствующих владельцев. Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия. Содержание руководства, конструкция и технические характеристики изделия изменяются без предварительного уведомления и зависят от страны приобретения.

При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться. Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия.
