Тип продукта	Встраиваемая духовка
Бренд	Beko
Модель	BBUM13340XMPEF
Размеры (Ш x В x Г)	595 x 595 x 575 мм
Полезный объем	71 л
Вес нетто	35 кг
Тип питания	Электрическое, трехфазное или однофазное подключение 380-415 В
Общая мощность	3,0 кВт
Энергетический класс	A
Количество функций	8 функций, включая конвекцию, естественную конвекцию, гриль и т.д.
Тип очистки	Каталитический (впитывающие стенки)
Материал дверцы	Закаленное стекло
Внутреннее освещение	Галогеновое
Защита от детей	Защита от детей с помощью блокировки дверцы
Автоматическое отключение	Да, программируемое
Комплектация	Решетка, противень, крепежный комплект
Доступность запчастей	7 лет после покупки (в соответствии с законодательством)
Установка	Требуется квалифицированный электрик, соблюдение безопасного расстояния до мебели
Примечание	Тяжелый, поднимать вдвоем

Часто задаваемые вопросы - BBUM13340XMPEF BEKO

Какие размеры встраивания требуются для духовки Beko BBUM13340XMPEF?

Размеры встраивания должны соответствовать указанным в руководстве по установке: обычно ниша 595 x 595 x 575 мм (Ш x В x Г). Обязательно соблюдайте безопасные расстояния до соседней мебели (мин. 15 мм между варочной поверхностью и духовкой, и вентиляционное отверстие 35 x 500 мм).

Как подключить эту духовку к электричеству?

Прибор должен подключаться квалифицированным электриком. Он работает в трехфазном (3N AC 380-415 В) или однофазном режиме в зависимости от конфигурации. Следуйте схеме подключения: коричневый (L1), черный (L2), серый (L3), синий (нейтраль), зеленый/желтый (земля). Используйте подходящий кабель и дифференциальный автомат. Не подключайте через удлинитель.

Должна ли духовка устанавливаться за декоративной дверцей?

Нет, установка за декоративной дверцей запрещена, так как это вызывает перегрев. Духовка должна быть доступна напрямую для правильной вентиляции.

Как чистить внутреннюю часть духовки?

Эта духовка оснащена каталитическими стенками, которые поглощают жир. Для стойких загрязнений используйте влажную ткань и белый уксус. Избегайте абразивных средств. Решетки и противень можно мыть в посудомоечной машине.

Что делать, если духовка не греет?

Сначала проверьте, правильно ли подключен прибор и не выбило ли автомат. Убедитесь, что выбран режим приготовления и таймер случайно не включен. Если проблема не исчезает, обратитесь к авторизованному технику.

Съемная ли дверца духовки для чистки?

Да, дверцу можно снять для глубокой очистки. Обратитесь к инструкции: обычно откройте дверцу до упора, поднимите защелки и снимите дверцу. Осторожно, она тяжелая.

Какие аксессуары входят в комплект духовки?

Духовка поставляется с металлической решеткой, противнем и крепежным комплектом для встраивания. В зависимости от версии могут быть включены телескопические направляющие.

Как активировать защиту от детей?

Защита от детей блокируется через панель управления. Обратитесь к руководству: обычно удерживайте нажатой кнопку 'Безопасность' или 'Блокировка' в течение 3 секунд. Звуковой сигнал подтвердит активацию.

Можно ли использовать алюминиевую фольгу в духовке?

Да, но с осторожностью: не закрывайте полностью решетку, чтобы не блокировать циркуляцию воздуха. Избегайте прямого контакта с нагревательными элементами. Используйте только для покрытия блюд.

Где найти запчасти для этой модели?

Запчасти доступны в течение 7 лет после покупки. Обратитесь в сервисный центр Beko или к авторизованному продавцу. Вы также можете заказать онлайн на официальном сайте производителя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BBUM13340XMPEF BEKO

RU - Правила техники

безопасности

• Продукт должен быть установлен квалифицированным лицом в соответствии с действующими правилами. Производитель не несет ответственности за ущерб, возникший в результате процедур, выполненных неуполномоченными лицами, что также может привести к аннулированию гарантии. Клиент несет ответственность за подготовку места и электромонтаж продукта. Изделие должно быть установлено в соответствии со всеми местными электрическими нормами. Перед установкой продукта удалите все материалы и документы, а затем визуально проверьте на наличие каких-либо дефектов. Если дефект присутствует, не приступайте к установке.
• Убедитесь, что пользователь не может дотянуться до электрических соединений после установки. Устройство тяжелое, перевозить его следует как минимум с двумя людьми. Дверца и/или ручка не должны использоваться для подъема или перемещения прибора. Используйте подъемные пространства с обеих

сторон изделия (Рисунок 1). Всегда надевайте защитные перчатки при транспортировке и установке.

• Отключите электрические соединения в месте, где необходимо произвести установку.
• Поверхности мебели, в которой должна быть установлена духовка, должны быть термостойкими (минимум 100 °C). Перед установкой прибора убедитесь, что мебель находится в прямом горизонтальном положении и зафиксирована.
• Не устанавливайте теплоизоляционные полосы внутри мебели, в которой должна быть установлена духовка.
• Продукт нельзя устанавливать за декоративной дверью во избежание перегрева.
• Размеры, указанные в монтажных схемах, даны в мм.

Подготовка мебели, к которой будет установлен прибор (Рисунки 2-3-4)

• Устройство предназначено для установки на имеющиеся в продаже рабочие поверхности. Между прибором и кухонными стенами и мебелью должно быть безопасное расстояние. (Рисунок 2-3)
• Зазор в месте установки прибора на столешницу должен быть сокращен в соответствии с размерами, указанными на рисунке 2-3. Если на приборе нет вытяжки, оставьте расстояние 750 мм от поверхности плиты до мебели.
• Если защита/вытяжка установлены над прибором, оставьте расстояние, соответствующее высоте установки, как описано в руководстве по эксплуатации защиты/вытяжки. Минимальное расстояние между шкафами должно быть равно ширине варочной панели.
• Для того, чтобы обеспечить необходимую вентиляцию задней части кухонной мебели, необходимо выполнить отверстия в размерах, показанных на рисунке 2. Электрическое подключение должно быть в зоне А на рисунке 2 или за пределами места установки.

Толщина столешницы должна быть не менее 28 мм (рисунок 4а).

Вентиляция

Вентиляция напрямую влияет на тепловую мощность прибора. Даже если при первых проверках проблем не обнаружено, покупатели могут обеспокоиться из-за потери производительности при приготовлении пищи в течение более длительных периодов времени, если не будут предусмотрены надлежащие вентиляционные зазоры.

Между нижней поверхностью плиты и верхней стенкой духовки должно быть минимальное расстояние 15 мм (рисунок 4b) для обеспечения надлежащей вентиляции. Дополнительно оставить сечение размером 35x500 мм в нижней части мебельного корпуса, где размещается печь (рисунок 2).

Установка устройства

Подключение прибора к

электроснабжению

Подключайте продукт только к заземленной розетке/линии с напряжением и защитой, указанными в «Технических характеристиках». Установка заземления должна выполняться квалифицированным электриком при использовании продукта с трансформатором или без него. Наша компания не несет ответственности за любые неисправности, возникающие из-за того, что изделие не заземлено в соответствии с местными правилами.

Перед началом любых работ по электромонтажу отключите изделие от электросети. Существует риск поражения электрическим током!

Гарантийный срок продукта начинается только после правильной установки. Производитель не несет ответственности за ущерб, возникший в результате процедур, осуществленных неуполномоченными лицами.

Прибор должен быть установлен так, чтобы его можно было полностью

отключить от электросети. Разделение должно обеспечиваться выключателем, встроенным в стационарную электрическую установку, в соответствии с правилами монтажа.

Во время работы задняя поверхность духовки и нижняя поверхность варочной панели нагреваются. Убедитесь, что электрическое соединение не соприкасается с задней поверхностью, в противном случае соединения могут быть повреждены.

Соединительный кабель не должен быть зажат, согнут или защемлен, и он не должен касаться горячих частей прибора. В противном случае это может привести к короткому замыканию приборов и пожару в результате расплавления кабеля. В случае повреждения кабеля питания квалифицированный электрик должен его заменить. В противном случае существует риск поражения электрическим током, короткого замыкания и возгорания!

- После установки вилка шнура питания должна быть легко доступна (но не над конфорками).

- При подключении необходимо соблюдать национальные/местные правила по электрике и использовать розетку/линию и вилку, подходящие для прибора. Если пределы мощности продукта превышают текущую пропускную способность штепсельной розетки/линии, необходимо подключить продукт непосредственно к стационарной электрической установке без использования штепсельной розетки/линии.

- Убедитесь, что номинал предохранителя совместим с продуктом.

- Подключение должно соответствовать национальным нормам.

- Данные о питании от сети должны соответствовать данным, указанным на типовой этикетке продукта. Вы можете увидеть этикетку с типом плиты на ее дне и открыть дверцу духовки, чтобы увидеть этикетку с типом духовки.

- Шнур питания вашего изделия должен соответствовать значениям в таблице «Технические характеристики».

• В случае, если продукт будет подключен напрямую к источнику питания: В случае, если невозможно отключить все полюсы в источнике питания, необходимо подключить разъединитель с зазором контактов не менее 3 мм (предохранители, защитные выключатели линии, контакторы), а все полюсы этого разъединителя должны быть рядом (не выше) с продуктом в соответствии с директивами IEE. Несоблюдение данной инструкции может привести к эксплуатационным проблемам и аннулированию гарантии на продукт.
• Рекомендуется дополнительная защита автоматическим выключателем дифференциального тока.

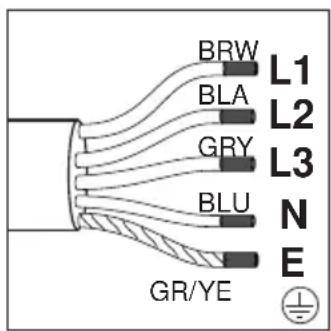

В случае, если продукт производится с кабелем:

- Подключите шнур продукта к источнику питания так, как указано ниже:

Если у вас шнур питания 5-жильный, для 3-фазного подключения:

• (BRW) Коричневый = L1 (Фаза)
• (BLA) Черный = L2 (Фаза)
• (GRE) Серый = L3 (Фаза)
• (BLU) Синий = N (Нейтральный)
• (GR/YE) Зеленый/Желтый провод = (E) (Заземление)

3 N AC 380-415 V

Если продукт производится без кабеля:

Кабель питания, указанный в технической таблице, должен быть подключен к продукту в соответствии с инструкциями. Из соображений безопасности кабель питания не должен быть длиннее 2 м.

• Откройте крышку клеммной колодки с помощью отвертки. • Вставьте кабель питания через

кабельный зажим под клеммой и прикрепите его к основному корпусу с помощью встроенного винта на кабельном зажимном элементе.

- Подключите кабели в соответствии с прилагаемой схемой.

* Медный мост Если у вас шнур питания 5-жильный, для 3-фазного подключения: - Коричневый = L1 (Фаза) - Черный = L2 (Фаза) - Серый = L3 (Фаза) - Синий = N (Нейтральный) - Зеленый/Желтый провод = (E) ⏚ (Заземление)

• После подключения проводов закройте крышку клеммной колодки.
• Подключите кабель питания к источнику питания, проложив его так, чтобы он не касался продукта и не оказывался зажатым между продуктом и стеной.

Предотвращение возможного пожара!

• Убедитесь, что все электрические соединения надежны, чтобы предотвратить риск возгорания.
• Не используйте поврежденные кабели или кабельные удлинители.
• Убедитесь, что жидкость или влага не поступает к точке электрического подключения.

Размещение и крепление плиты (Рисунки 5-6-7-8)

• Подготовив место для установки прибора, переверните плиту и поставьте ее на ровную поверхность.
• Закрепите уплотнительную прокладку, поставляемую с прибором, вокруг плиты так, чтобы она находилась на 1-2 мм внутри внешнего края стекла, как показано на рисунке 5. Убедитесь,

что между обоими концами, а также между стеклом и прокладкой нет зазора.

- Прикрутите и закрепите установочные пружины, поставляемые с прибором, вставив их в гнездо на нижнем корпусе плиты, как показано на Рисунке 6. (В некоторых моделях эти пружины могут быть прикреплены к прибору на заводе.)

- Снова поверните плиту и выровняйте ее по столешнице, а затем поставьте на столешницу. Плита должна размещаться на столешнице с помощью пружин и легко фиксироваться.

- Когда вы ставите плиту на столешницу, убедитесь, что плита и столешница расположены параллельно. Если они не параллельны, подсоедините дополнительные монтажные зажимы, поставляемые с прибором, как показано на рисунке 8. На рисунке 8 показаны возможные места установки зажимов. (Места для крепления зажимов могут отличаться в зависимости от модели продукта. Вы можете подключиться в соответствии с монтажными отверстиями на варочной панели.) Обеспечьте параллельность, прикрепив зажимы в соответствующих местах. Тип и количество зажимов, поставляемых с продуктом, может различаться в зависимости от модели продукта.

Подключение варочной панели к духовке, установка и крепление духовки (Рисунок 9a-9b-10-11)

• Подключите духовку к электросети.
• Задвиньте духовку по центру как минимум вдвоем в шкаф до половины.

- Если ваша варочная панель - стеклокерамика: Варочная панель имеет разъем и заземляющий кабель для подключения к духовке. Как показано на рисунке 9а, подключите розетку к соответствующему разъему на духовке так, чтобы цвета совпадали. Закрепите заземляющий кабель винтом, показанным на рисунке 9а.

- Если у вас индукционная плита: плита имеет две розетки и заземляющий кабель для подключения к духовке. Как показано

на рисунке 9b, подключите розетки к соответствующему разъему на духовке. Закрепите заземляющий кабель винтом, показанным на рисунке 9b.

•Полностью поставьте духовку в шкаф. - Если ваше изделие оснащено телескопической направляющей, для правильной работы телескопических направляющих необходимо предусмотреть наклон не менее 0,3 градусов к задней части духовки. Для этого после установки изделия на мебель установите спиртовой уровень на телескопическую направляющую, как показано на рисунке 10, и убедитесь, что угол наклона к задней части духовки составляет не менее 0,3 градусов. - Зафиксируйте духовку на мебели с помощью прилагаемых винтов. (Рисунок 11) - В конце установки убедитесь, что винты правильно затянуты и что продукт надежно зафиксирован. Если духовка установлена не в соответствии с инструкциями, а винты не затянуты должным образом, существует риск опрокидывания во время эксплуатации.

Финальная проверка

• После установки включите электропитание.
• Прочтите руководство пользователя перед первым использованием изделий.
• Проверьте функции приборов.

Удаление приборов

- Отключите электроприборы от электросети.

- Открутите крепежные винты духовки.

- Вытяните духовку из шкафа не менее чем вдвоем до половины.

- Отключите духовку и плиту.

- Вытяните духовку полностью.

- Если варочная панель закреплена дополнительными зажимами, сначала откройте зажимы.

- Снимите плиту, нажав на нее снизу вверх.
