BBUM13340XMPEF - Orkaitė BEKO - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojama krosnelė
Prekės ženklas	Beko
Modelis	BBUM13340XMPEF
Matmenys (P x A x G)	595 x 595 x 575 mm
Naudingo tūris	71 L
Grynasis svoris	35 kg
Maitinimo tipas	Elektrinis, trifazis arba vienfazis prijungimas 380-415 V
Bendra galia	3,0 kW
Energijos klasė	A
Funkcijų skaičius	8 funkcijos, įskaitant karšto oro cirkuliaciją, natūralią konvekciją, grilį ir kt.
Valymo tipas	Katalitinis (absorbuojančios sienelės)
Durų medžiaga	Grūdintas stiklas
Vidinė apšvietimas	Halogeninis
Vaikų sauga	Vaikų sauga užrakinant duris
Automatinis išjungimas	Taip, programuojamas
Pridedami priedai	Grotelės, keptuvė, tvirtinimo rinkinys
Atsarginių dalių prieinamumas	7 metai po pirkimo (pagal reglamentą)
Montavimas	Reikia kvalifikuoto elektriko, saugus atstumas nuo baldų
Pastaba	Sunkus, kelti dviem žmonėms

Dažnai užduodami klausimai - BBUM13340XMPEF BEKO

Kokie reikalingi įmontavimo matmenys orkaitei Beko BBUM13340XMPEF ?

Įmontavimo matmenys turi atitikti nurodytus montavimo instrukcijoje: paprastai niša 595 x 595 x 575 mm (P x A x G). Būtina laikytis saugių atstumų nuo gretimų baldų (min. 15 mm tarp kaitlentės ir orkaitės, o ventiliacijos anga 35 x 500 mm).

Kaip elektra prijungti šią orkaitę?

Prietaisą turi prijungti kvalifikuotas elektrikas. Jis veikia trifaziu (3N AC 380-415 V) arba vienfaziu režimu, priklausomai nuo konfigūracijos. Laikykitės laidų sujungimo schemos: ruda (L1), juoda (L2), pilka (L3), mėlyna (nulis), žalia/gelsva (žemė). Naudokite tinkamą kabelį ir diferencialinį jungiklį. Nerekomenduojama naudoti ilgintuvą.

Ar orkaitė turi būti montuojama už dekoratyvinių durų?

Ne, montuoti už dekoratyvinių durų draudžiama, nes tai sukelia perkaitimą. Orkaitė turi būti tiesiogiai pasiekiama, kad būtų užtikrintas tinkamas vėdinimas.

Kaip išvalyti orkaitės vidų?

Ši orkaitė turi katalitines sieneles, kurios sugeria riebalus. Dėl sunkiai įveikiamų nešvarumų naudokite drėgną skudurėlį ir baltojo acto. Venkite abrazyvinių valiklių. Groteles ir keptuvę galima plauti indaplovėje.

Ką daryti, jei orkaitė nešildo?

Pirmiausia patikrinkite, ar prietaisas tinkamai prijungtas ir ar neišmuštas automatinis jungiklis. Įsitikinkite, kad pasirinktas kepimo režimas ir kad laikmatis nėra atsitiktinai įjungtas. Jei problema išlieka, kreipkitės į įgaliotą techninės priežiūros specialistą.

Ar orkaitės dureles galima nuimti valymui?

Taip, dureles galima išmontuoti giluminiam valymui. Norėdami sužinoti procedūrą, peržiūrėkite instrukciją: paprastai atidarykite dureles iki galo, pakelkite spynas ir nuimkite dureles. Dėmesio, jos sunkios.

Kokie priedai pridedami prie orkaitės?

Orkaitė tiekiama su metalinėmis grotelėmis, keptuve (kepimo skarda) ir įmontavimo tvirtinimo rinkiniu. Priklausomai nuo versijos, gali būti įtraukti teleskopiniai bėgiai.

Kaip suaktyvinti vaikų saugą?

Vaikų sauga užrakinama per valdymo skydelį. Žiūrėkite vadovą: paprastai laikykite nuspaudus 'Saugumo' arba 'Užrakinimo' mygtuką 3 sekundes. Garso signalas patvirtina aktyvavimą.

Ar galiu naudoti aliuminio foliją orkaitėje?

Taip, bet atsargiai: neuždenkite grotelių visiškai, kad neužblokuotumėte oro cirkuliacijos. Venkite tiesioginio sąlyčio su šildymo elementais. Naudokite tik patiekalams uždengti.

Kur rasti atsargines dalis šiam modeliui?

Atsarginės dalys prieinamos 7 metus po pirkimo. Susisiekite su Beko klientų aptarnavimo tarnyba arba įgaliotu prekybos atstovu. Taip pat galite užsisakyti internetu oficialioje gamintojo svetainėje.

NAUDOJIMO INSTRUKCIJA BBUM13340XMPEF BEKO

LT - Saugaus naudojimo instrukcijos

- Prietaisą įrengti turi kvalifikuotas specialistas, vadovaudamasis galiojančiais teisės aktais. Gamintojas neatsako už žalą, atsiradusią dėl neįgaliotų asmenų atliktų procedūrų, kurios taip pat gali panaikinti garantiją.

- Vartotojas yra atsakingas už vietos, elektros ir dujų instaliacijos paruošimą šiam gaminiui.

- Gaminys turi būti montuojamas laikantis visų vietinių elektros reglamentų.

- Prieš montuodami gaminį, pašalinkite visas jame esančias medžiagas ir dokumentus ir vizualiai patikrinkite, ar gaminys neturi defektų. Jeigu turi, neinstaliuokite jo.

- Įsitikinkite, kad po montavimo vartotojas negalės pasiekti elektros jungčių.

- Produktas yra sunkus, neškite jį su savimi bent dviem žmonėms.

- Prietaiso negalima kelti ar traukti už durelių ir (arba) rankenos. Naudokite kėlimo tarpus abiejose gaminio pusėse (1 pav.). Transportuodami ir montuodami visada mūvėkite apsaugines pirštines.

- Prieš montuodami atjunkite elektros jungtis toje vietoje, kur jas įrengsite.

- Baldų, kuriuose bus montuojama orkaitė, paviršiai turi būti atsparūs karščiui (ne mažiau kaip 100 °C).

- Prieš montuodami prietaisą įsitikinkite, kad baldai yra tiesioje, horizontalioje padėtyje ir pritvirtinti.

- Nedėkite šilumą izoliuojančių juostelių baldų, kuriuose bus montuojama orkaitė, viduje.

• Prietaiso negalima montuoti už dekoratyvinių durelių, kad jis neperkaistų.
• Montavimo schemose pateikti matmenys nurodyti milimetrais.

Baldų, kuriuos reikia sumontuoti, paruošimas (2-3-4 pav.)

• Prietaisas skirtas montuoti į komerciškai prieinamus stalviršius. Tarp prietaiso ir virtuvės sienų bei baldų reikia palikti saugų tarpą. (2-3 pav.) • Tarpas, kuriame prietaisas dedamas ant stalviršio, turi būti padalytas pagal 2-3 pav. pateiktus matmenis. •* Jei ant prietaiso nėra gaubto, nuo viryklės paviršiaus iki baldų palikite 750 mm atstumą.
• Jei virš prietaiso sumontuotas dangtis / gaubtas, palikite montavimo aukščio atstumą, kaip aprašyta dangčio / gaubto naudojimo vadove. •** Mažiausias atstumas tarp spintelių turi būti lygus viryklės pločiui.
• Siekiant užtikrinti būtiną virtuvės baldų galinės dalies vėdinimą, turi būti padarytos 2 pav. parodytų matmenų angos.
• Elektros jungtis turi būti 2 pav. pavaizduotoje A srityje arba už įrengimo vietos ribų.
• Stalviršio storis turi būti ne mažesnis kaip 28 mm. (4a pav.)

Vėdinimas

• Vėdinimas tiesiogiai veikia prietaiso šildymo efektyvumą. Net jei per pirmuosius patikrinimus jokių problemų nenustatoma, klientai gali susirūpinti dėl to, kad ilgesnį laiką gaminant maistą netenkama našumo, kai nėra tinkamų vėdinimo tarpų.
• Norint užtikrinti tinkamą vėdinimą, tarp viryklės apatinio paviršiaus ir orkaitės viršutinės sienos turi būti bent 15 mm atstumas (4b pav.). Be to, 35x500 mm matmenų skerspjūvis paliekamas baldų korpuso, kuriame montuojama orkaitė, apačioje. (2 pav.)

Prietaiso montavimas

Prietaiso prijungimas prie elektros tinklo

- Gaminį junkite tik prie įžeminto lizdo / linijos, kurios įtampa ir apsauga atitinka „Techninėse specifikacijose“

nurodytus reikalavimus. Ir naudojant su transformatoriumi, ir be jo, įsitikinkite, ar įžeminimo įstaliavimą atliko kvalifikuotas elektrikas. Mūsų įmonė nebus atsakinga už jokias problemas, kylančias dėl to, kad gaminys nebuvo įžemintas pagal vietinius reikalavimus.

• Prieš pradėdami bet kokius elektros prijungimo darbus, išjunkite gaminį iš maitinimo tinklo. Tai kelia elektros smūgio pavojų!
• Prietaisą prie maitinimo tinklo gali prijungti tik įgaliotasis kvalifikuotas meistras. Prietaiso garantija galioja tik tinkamai jį prijungus. Gamintojas nėra atsakingas už žalą, kilusią dėl darbų, kuriuos atliko neįgaliotieji asmenys.
• Prietaisas turi būti įrengtas taip, kad jį būtų galima visiškai atjungti nuo maitinimo tinklo. Atskyrimas turi būti numatytas jungikliu, įmontuotu stacionarioje elektros įrangoje, pagal statybos reglamentus.
• Galinis krosnelės paviršius ir apatinis kaitlentės paviršius įkaista, kai ji naudojama. Įsitikinkite, kad elektros jungtis nesiliečia su galiniu paviršiumi, priešingu atveju jungtys gali būti sugadintos.
• Jungiamasis kabelis neturi būti užspaustas, sulenktas ar įstrigęs arba liestis su įkaitusiomis orkaitės dalimis. Lydydami kabelį galite sukelti orkaitės trumpąjį jungimą ir užsidegti. Jeigu maitinimo laidas pažeistas, jį taip pat turi pakeisti kvalifikuotas elektrikas. Kitu atveju kyla elektros smūgio, trumpojo jungimo ar gaisro pavojus!
• Sumontavus maitinimo laido kištukas turi būti lengvai pasiekiamas (bet ne virš krosnelės).
• Jungdami laidus turite laikytis nacionalinių / vietinių elektros reglamentų ir naudoti orkaitei tinkamą lizdą / liniją ir kištuką. Jei gaminio galios ribos viršija kištuko ir lizdo / linijos keliamąją galią, gaminį turite prijungti tiesiogiai prie fiksuotos elektros įrangos nenaudodami kištuko ir lizdo / linijos.
• Patikrinkite, ar saugiklio elektros saugos klasė yra tinkama šiam gaminiui.
• Pajungiant reikia vadovautis nacionaliniais reglamentais.
• Maitinimo tinklo duomenys turi atitikti ant prietaiso esančioje kategorijos plokštelėje nurodytus duomenis. Ant kaitlentės apačios galite matyti kaitlentės tipo

etiketę ir atidaryti krosnelės dureles, kad pamatytumėte krosnelės tipo etiketę.

- Šio gaminio maitinimo laidas privalo atitikti techninių duomenų lentelėje nurodytus parametrus.

- Jei gaminys bus tiesiogiai prijungtas prie maitinimo šaltinio: Jeigu neįmanoma iš maitinimo tinklo išjungti visų polių, išjungimo prietaisai (saugikliai, grandinės apsaugos jungikliai, kontaktoriai) turi būti prijungti paliekant bent 3 mm tarpelius tarp kontaktų; visi poliai turi būti šalia (bet ne virš) viryklės, atsižvelgiant į IEE reglamentus. Nesilaikant šio nurodymo gali kilti naudojimo problemų ir gaminio garantija nebegalios.

- Rekomenduojama papildoma apsauga, panaudojant elektros grandinės pertraukiklį.

Jei gaminys pagamintas naudojant kabelį:

- Prijunkite gaminio laidą prie maitinimo šaltinio, kaip nurodyta toliau:

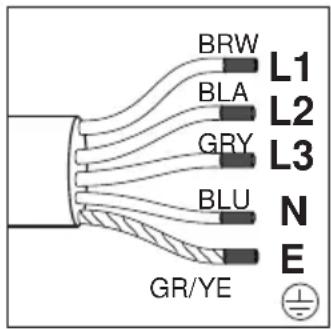

Jei jūsų maitinimo laido tipas yra 5 laidų, 3 fazių prijungimui:

- (BRW) Ruda = L1 (fazė)

- (BLA) Juoda = L2 (fazė)

- (GRE) Pilka = L3 (fazė)

- (BLU) mėlyna = N (neutrali)

- (GR / YE) žalia / geltona viela = (E) ⏚ (įžeminimas)

3 N AC 380-415 V

Jei gaminys pagamintas be kabelio:

Maitinimo kabelis, apibrėžtas techninės lentelės pradinėje padėtyje, turi būti prijungtas prie gaminio laikantis instrukcijų. Saugos sumetimais, maitinimo kabelis neturi būti ilgesnis nei 2 metrai.

• Atsuktuvu atidarykite išvadų bloko dangtį.
• Tieskite maitinimo laidą per laido spaustuką, esantį po išvadais, ir pritvirtinkite maitinimo laidą prie pagrindinio korpuso įtaisytu varžtu per laido spaustuką.
• Prijunkite laidus pagal pateiktą schemą.

Jei jūsų maitinimo laido tipas yra 5 laidų, 3 fazių prijungimui:

• Ruda = L1 (fazė)
• Juoda = L2 (fazė)
• Pilka = L3 (fazė)
• Mėlynas laidas = N (Neutralus)
• Žalia / geltona viela = (E) (žeminimas)
• Sujungę laidus, uždarykite įvado bloko dangtį.
• Prijunkite maitinimo kabelį prie maitinimo šaltinio, nukreipdami jį taip, kad jis neliestų gaminio ir nebūtų suspaustas tarp gaminio ir sienos.

Apsauga nuo galimo gaisro pavojaus!

• Užtikrinkite, kad visos elektros jungtys būtų saugios ir priveržtos, kad nekiltų kibirkščiavimo pavojus.
• Nenaudokite pažeistų kabelių arba ilginamųjų kabelių.
• Užtikrinkite, kad prie elektros jungties taško nepatektų skysčio ar drėgmės.

Prietaiso įdėjimas ir tvirtinimas (5-6-7-8 pav.)

• Paruošę prietaiso montavimo vietą, viryklę apverskite aukštyn kojomis ir padėkite ant lygaus paviršiaus.
• Aplink viryklę pritvirtinkite prie prietaiso pridedamą sandarinimo tarpiklį taip, kad stiklo išorinis kraštas būtų 1-2 mm atstumu, kaip parodyta 5 pav. Įsitikinkite, kad tarp abiejų galų ir tarp stiklo bei tarpiklio neliko tarpo.
• Prisukite ir pritvirtinkite su prietaisu pateiktas montavimo spyruokles, pritvirtindami jas prie sėdynės ant viryklės apatinio korpuso, kaip parodyta 6 pav. (Kai kuriuose modeliuose šios spyruoklės gali būti pritvirtintos prie prietaiso gamykloje.)
• Dar kartą pasukite viryklę ir sulygiuokite ją su stalviršiu, tada padėkite ant stalviršio. Viryklė dedama ant stalviršio dėka spyruoklių ir lengvai pritvirtinama.

- Uždėdami viryklę ant stalviršio, įsitikinkite, kad viryklė ir stalviršis yra lygiagretūs. Kai jie nėra lygiagretūs, prijunkite papildomus su prietaisu pateiktus montavimo spaustukus, kaip parodyta 8 pav. 8 pav. parodytos galimos spaustukų montavimo vietos. (Jų vieta ekrane gali skirtis priklausomai nuo gaminio modelio. Galite prijungti pagal montavimo angas ant kaitlentės.) Užtikrinkite lygiagretumą pritvirtindami gnybtus atitinkamose vietose. Su gaminiu tiekiamų spaustuvų tipas ir kiekis gali skirtis priklausomai nuo gaminio modelio.

Orkaitės ir kaitlentės prijungimas bei orkaitės įstatymas ir tvirtinimas (9a-9b-10-11 pav.)

Prijunkite orkaitę prie maitinimo šaltinio.

Įstumkite orkaitę į spintos centrą iki pusės; tai turi daryti du asmenys.

Jei jūsų viryklės tipas yra vitrokeramika: ant kaitlentės yra lizdas ir įžeminimo kabelis, jungiamas prie orkaitės. Kaip parodyta 9a pav., įkiškite lizdą į orkaitės lizdą taip, kad spalvos sutaptų. Pritvirtinkite įžeminimo kabelį varžtu, parodytu 9a pav.

Jei jūsų kaitlentės tipas yra indukcinis: kaitlentė turi du lizdus ir įžeminimo laidą, kurie turi būti prijungti prie orkaitės. Kaip parodyta 9b paveiksle, prijunkite lizdus prie jų angų ant orkaitės. Užfiksuokite įžeminimo laidą varžtu, parodytu 9b paveiksle.

Orkaitę iki galo įstumkite į spintą.

Jei jūsų gaminyje yra teleskopinis bėgelis, orkaitės gale turi būti bent 0,3 laipsnių nuolydis, kad teleskopiniai bėgiai tinkamai veiktų. Tam, pastatę gaminį ant baldų, gulsčiuką padėkite ant teleskopinio bėgelio, kaip parodyta 10 pav., ir įsitikinkite, kad pasvirimo kampas į orkaitės galinę dalį yra bent 0,3 laipsniai.

Pristatytais varžtais pritvirtinkite orkaitę prie baldų (11 pav.).

Baigę montuoti patikrinkite, ar varžtai tinkamai priveržti ir ar gaminys tvirtai pritvirtintas. Jei orkaitė sumontuota nesilaikant instrukcijų ir varžtai netinkamai priveržti, naudojimo metu kyla pavojus apvirsti.

Galutinis patikrinimas

Sumontavę junkite maitinimą.

Prieš naudodami gaminį pirmą kartą, perskaitykite naudotojo vadovą.

Patikrinkite prietaisų veikimą.

Prietaisų nuėmimas

Ištraukite prietaiso laidą iš maitinimo lizdo.

- Atsukite orkaitės tvirtinimo varžtus.

- Ištraukite orkaitę iš spintos iki pusės, tai turi daryti du asmenys.

- Atjunkite orkaitę ir kaitlentę.

- Visiškai ištraukite orkaitę.

- Jei kaitlentė pritvirtinta papildomais gnybtais, pirmiausia atsukite gnybtus.

- Pašalinkite kaitlentę stumdami ją į viršų nuo kaitlentės dugno.
