Producttype	Inbouwoven
Merk	Beko
Model	BBUM13340XMPEF
Afmetingen (B x H x D)	595 x 595 x 575 mm
Nuttige inhoud	71 L
Nettogewicht	35 kg
Voedingstype	Elektrisch, aansluiting driefasig of eenfasig 380-415 V
Totaal vermogen	3,0 kW
Energieklasse	A
Aantal functies	8 functies, waaronder hetelucht, natuurlijke convectie, grill, enz.
Type reiniging	Katalytisch (absorberende wanden)
Materiaal deur	Gehard glas
Binnenverlichting	Halogeen
Kinderbeveiliging	Kinderbeveiliging door deurvergrendeling
Automatische uitschakeling	Ja, programmeerbaar
Meegeleverde accessoires	Roster, braadslede, bevestigingsset
Beschikbaarheid onderdelen	7 jaar na aankoop (conform de regelgeving)
Installatie	Vereist een gekwalificeerde elektricien, veiligheidsafstand tot meubels
Opmerking	Zwaar, door twee personen tillen

Veelgestelde vragen - BBUM13340XMPEF BEKO

Wat zijn de vereiste inbouwafmetingen voor de Beko BBUM13340XMPEF oven?

De inbouwafmetingen moeten overeenkomen met die in de installatiehandleiding: meestal een nis van 595 x 595 x 575 mm (B x H x D). Het is verplicht om de veiligheidsafstanden tot aangrenzende meubels in acht te nemen (min. 15 mm tussen de kookplaat en de oven, en een ventilatieopening van 35 x 500 mm).

Hoe sluit ik deze oven elektrisch aan?

Het apparaat moet worden aangesloten door een gekwalificeerde elektricien. Het werkt driefasig (3N AC 380-415 V) of eenfasig, afhankelijk van de configuratie. Volg het bedradingsschema: bruin (L1), zwart (L2), grijs (L3), blauw (neutraal), groen/geel (aarde). Gebruik een geschikte kabel en een differentieelschakelaar. Sluit niet aan op een verlengsnoer.

Moet de oven achter een decoratieve deur worden geïnstalleerd?

Nee, installatie achter een decoratieve deur is verboden omdat dit oververhitting veroorzaakt. De oven moet direct toegankelijk zijn voor een goede ventilatie.

Hoe maak ik de oven schoon van binnen?

Deze oven is uitgerust met katalytische wanden die vet absorberen. Voor hardnekkig vuil gebruikt u een vochtige doek en witte azijn. Vermijd schurende middelen. De roosters en braadslede kunnen in de vaatwasser.

Wat te doen als de oven niet warm wordt?

Controleer eerst of het apparaat goed is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de kookmodus is geselecteerd en dat de timer niet per ongeluk is geactiveerd. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Kan de ovendeur worden gedemonteerd voor reiniging?

Ja, het is mogelijk om de deur te demonteren voor een grondige reiniging. Raadpleeg de handleiding voor de procedure: meestal opent u de deur volledig, tilt u de grendels op en verwijdert u de deur. Let op, hij is zwaar.

Welke accessoires worden meegeleverd met de oven?

De oven wordt geleverd met een metalen rooster, een braadslede (bakplaat) en een bevestigingsset voor inbouw. Afhankelijk van de versie kunnen telescopische rails zijn inbegrepen.

Hoe activeer ik de kinderbeveiliging?

De kinderbeveiliging wordt vergrendeld via het bedieningspaneel. Raadpleeg de handleiding: meestal houdt u de toets 'Beveiliging' of 'Vergrendeling' 3 seconden ingedrukt. Een geluidssignaal bevestigt de activering.

Kan ik aluminiumfolie gebruiken in de oven?

Ja, maar met voorzichtigheid: bedek het rooster niet volledig om de luchtcirculatie niet te blokkeren. Vermijd direct contact met de verwarmingselementen. Gebruik het alleen om gerechten af te dekken.

Waar vind ik reserveonderdelen voor dit model?

Reserveonderdelen zijn 7 jaar na aankoop beschikbaar. Neem contact op met de Beko-klantenservice of een erkende dealer. U kunt ook online bestellen op de officiële website van de fabrikant.

GEBRUIKSAANWIJZING BBUM13340XMPEF BEKO

NL - Veiligheidsinstructies

- Het product moet worden geïnstalleerd door een gekwalificeerd persoon in overeenstemming met de geldende regelgeving. De fabrikant kan niet aansprakelijk worden gesteld voor schade die het gevolg is van procedures die worden uitgevoerd door niet-geautoriseerde personen, wat ook de garantie teniet kan doen.

- De voorbereiding van de locatie en de elektrische installatie van het product valt onder de verantwoordelijkheid van de klant.

- Het product moet worden geïnstalleerd in overeenstemming met alle lokale elektrische voorschriften.

- Voordat het product wordt geïnstalleerd, moet u al het materiaal en alle documenten uit het product verwijderen en een visuele inspectie uitvoeren om te controleren of het product defecten vertoont. In geval van schade mag u het niet installeren.

- Zorg ervoor dat de gebruiker na de installatie niet in de buurt kan komen van de elektrische aansluitingen.

- Het product is zwaar. U moet het dus met ten minste twee personen dragen.

- U mag de deur noch het handvat gebruiken om het apparaat op te tillen of te verplaatsen. Gebruik de hefruimten aan beide zijden van het product (afbeelding 1). Draag altijd beschermende handschoenen tijdens het transport en de installatie.

- Ontkoppel elektrische aansluitingen op de installatielocatie vóór de installatie.

- De oppervlakken van het meubel waarin de oven moet worden geïnstalleerd, moeten hittebestendig zijn (minimum 100°C).

- Zorg ervoor dat het meubel rechtop en horizontaal staat en dat het is bevestigd vóór de installatie van het apparaat.

- Installeer geen warmte-isolatiestrips in het meubel waarin de oven moet worden geïnstalleerd.

- Het apparaat mag niet achter een decoratieve deur worden geïnstalleerd om oververhitting te vermijden.

- De afmetingen vermeld in het installatieschema zijn in mm.

Voorbereiding van het meubel waarin het apparaat moet worden geïnstalleerd (Afbeeldingen 2-3-4)

• Het apparaat is ontworpen voor installatie in commercieel verkrijgbare werkbladen. Houd voldoende afstand tussen het apparaat en de keukenmuren en meubels. (Afbeelding 2-3)
• De uitsparing in het werkblad voor het apparaat moet worden gemaakt volgens de afmetingen in afbeelding 2-3.
• * Als er geen afzuigkap boven het apparaat is geplaatst, moet u een afstand van 750 mm aanhouden tussen het oppervlak van de kookplaat en het meubel.
• Als er een afzuigkap of afdekking boven het apparaat is geïnstalleerd, moet u de installatiehoogte aanhouden zoals beschreven in de handleiding van de afzuigkap of afdekking. -** De minimale afstand tussen de kasten moet gelijk zijn aan de breedte van de kookplaat.
• Om de nodige ventilatie achter in het keukenmeubel te garanderen, moeten openingen worden aangebracht met de afmetingen zoals vermeld in afbeelding 2.
• De elektrische aansluiting moet zich in zone A van afbeelding 2 bevinden of buiten de installatieplaats.
• Het werkblad moet minimaal 28 mm dik zijn. (Afbeelding 4a)

Ventilatie

• De ventilatie heeft directe invloed op het verwarmingsvermogen van het apparaat. Ook als er tijdens de eerste inspecties geen problemen worden gedetecteerd, kunnen er bij langere bereidingen prestatieverlies optreden als er geen correcte ventilatieopeningen zijn voorzien.
• Er moet een minimale afstand van 15 mm worden aangehouden tussen de onderkant van de kookplaat en de bovenkant van de oven (Afbeelding 4b) om voldoende ventilatie te garanderen. Daarnaast moet er een opening van 35x500 mm worden gemaakt in de onderkant van de behuizing

van het meubel waarin de oven wordt geplaatst. (Afbeelding 2)

Installatie van het apparaat

Het apparaat aansluiten op de netspanning.

• Sluit het product uitsluitend aan op een geaard stopcontact of een geaarde leiding met de spanning en beveiliging zoals gespecificeerd in de 'Technische specificaties'. De aarding moet worden uitgevoerd door een gekwalificeerde elektricien voordat het product wordt gebruikt, met of zonder transformator. Ons bedrijf kan niet aansprakelijk worden gesteld voor problemen die ontstaan doordat het product niet is geaard in overeenstemming met de lokale voorschriften.
• Voordat u werkzaamheden aan de elektrische installatie uitvoert, moet u het product loskoppelen van het elektriciteitsnet. Er bestaat risico op elektrische schokken!
• Het product mag enkel worden aangesloten op het elektrisch net door een geautoriseerd of gekwalificeerd persoon. De garantieperiode van het product start slechts na een correcte installatie. De fabrikant is niet aansprakelijk voor schade die ontstaat wanneer procedures worden uitgevoerd door niet-geautoriseerde personen.
• Het apparaat moet worden geïnstalleerd zodat het volledig kan worden losgekoppeld van het elektrisch net. De afscheiding moet worden voorzien via een schakelaar die wordt ingebouwd in de vaste elektrische installatie, in overeenstemming met de bouwvoorschriften.
• Het oppervlak van de oven achteraan en het bodemoppervlak van de kookplaat warmen op wanneer ze in gebruik zijn. Zorg ervoor dat de elektrische aansluiting niet in contact komt met het achterste oppervlak. Zo niet kunnen de aansluitingen worden beschadigd.
• De aansluitingskabel mag niet worden vastgeklemd, gebogen, vastgemaakt of in contact komen met hete onderdelen van het apparaat. U kunt kortsluitingen veroorzaken in het apparaat en het kan in brand schieten als de kabels smelten. Als het netsnoer beschadigd

is, moet het worden vervangen door een gekwalificeerde elektricien. Zo niet, bestaat het risico van elektrische schokken, kortsluitingen of brand.

• De stekker van het netsnoer moet gemakkelijk toegankelijk zijn na de installatie (maar niet over de branders).
• Bij de bedrading moet u de nationale / lokale elektrische voorschriften naleven en een stopcontact / leiding en stekker gebruiken die geschikt is voor het apparaat. Als de stroombeperkingen van het product het huidige vermogen van de stekker en stopcontact / leiding overschrijdt, moet u het product rechtstreeks aansluiten op de vaste elektrische installatie zonder de stekker en het stopcontact / de leiding te gebruiken.
• Zorg ervoor dat het vermogen van de zekering compatibel is met het product.
• De aansluiting moet voldoen aan de nationale voorschriften.
• De gegevens van het elektrisch net moeten overeenstemmen met de gegevens vermeld op het typeplaatje van het product. Het type etiket van de kookplaat is aangebracht onderaan op de kookplaat en u kunt de ovendeur openen om het type etiket af te lezen.
• Het netsnoer van uw product moet voldoen aan de waarden in de “Technische specificaties” tabel.
• Als het product rechtstreeks wordt aangesloten op het elektrisch net:

Als het niet mogelijk is alle polen los te koppen van het elektrisch net moet een lastscheidingseenheid met een contact tussenruimte van ten minste 3 mm (zekeringen, snoer veiligheidsschakelaars, contactpunten) worden aangesloten en alle polen van deze lastscheidingseenheid naast (niet boven) het product zitten in overeenstemming met de IEE richtlijnen. Het niet naleven van deze instructies kan operationele problemen veroorzaken en de garantie teniet doen.

- Een bijkomende bescherming met een aardlekschakelaar is aanbevolen.

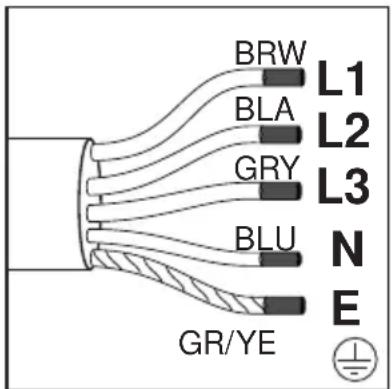

Als het product voorzien is van een netsnoer:

- Sluit het snoer van het product aan op de netspanning volgens de onderstaande procedure:

Als uw netsnoer een 5-geleider type is, voor een 3-fasige aansluiting:

• (BRW) Bruin = L1 (Fase)
• (BLA) Zwart = L2 (Fase)
• (GRE) Grijs = L3 (Fase)
• (BLU) Blauw = N (Neutraal)
• (GR/YE) Groene/gele draad = (E) ⏚ (Aarding)

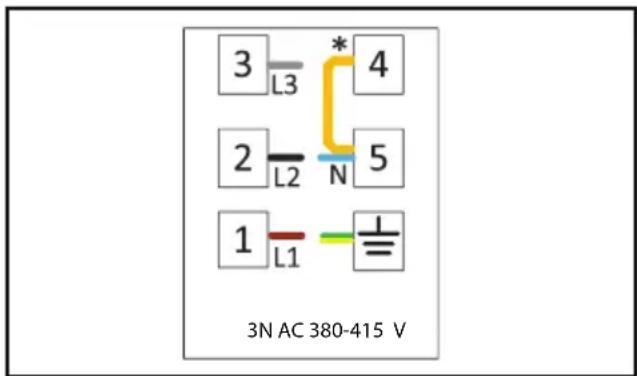

Als het product niet is voorzien van een netsnoer:

Een netsnoer zoals gedefinieerd in de elektrische tabel moet worden aangesloten op het product op basis van de volgende instructies. Het netsnoer mag niet langer zijn dan 2 m uit veiligheidsoverwegingen.

• Open het deksel van het klemmenblok met een schroevendraaier.
• Voer het netsnoer door de kabelklem onder de klemmen en bevestig het op het apparaat met de ingebouwde schroef op de kabelklem.
• Sluit de kabels aan in overeenstemming met het geleverde schema.

* Koperen brug

Als uw netsnoer een 5-geleider type is, voor een 3-fasige aansluiting:

• Bruin = L1 (Fase)
• Zwart = L2 (Fase)
• Grijs = L3 (Fase)
• Blauw = N (neutraal)
• Groene/gele draad = (E) Aarding
• Wanneer de kabels zijn aangesloten, moet u het deksel van het klemmenblok afsluiten.
• Sluit het netsnoer aan op de voeding en zorg ervoor dat het niet in contact komt met het product of geklemd kan raken tussen het product en de muur.

Preventie van eventuele brandrisico's!

• Zorg ervoor dat alle elektrische aansluitingen veilig en stevig zijn aangebracht om het risico van elektrische vonken te voorkomen.
• Gebruik geen beschadigde snoeren of verlengsnoeren.
• Zorg ervoor dat er geen vloeistof of vocht kan binnendringen in de elektrische aansluitingen.

Plaatsing en beveiliging van de kookplaat (Afbeeldingen 5-6-7-8)

• Na de voorbereiding van de installatielocatie van het apparaat moet u de kookplaat omkeren en ze op een vlak oppervlak plaatsen.
• Bevestig de afdichtingspakking die wordt geleverd met het apparaat rond de kookplaat zodat ze 1-2 mm in de buitenste rand van het glas zit, zoals weergegeven in afbeelding 5. Zorg ervoor dat er geen vrije ruimte is tussen beide uiteinden en het glas/de pakking.
• Schroef en beveilig de montageveren die worden geleverd met het apparaat door ze vast te zetten in hun zitting op de onderste behuizing van de kookplaat, zoals weergegeven in Afbeelding 6. (In sommige modellen kunnen deze veren worden bevestigd in het apparaat buiten de fabriek.)
• Draai de kookplaat opnieuw om en lijn ze uit met het werkblad en plaats ze er daarna op het werkblad. De kookplaat moet op het werkblad worden geplaatst met de veren en ze moet gemakkelijk vast zitten.
• Zorg ervoor dat de kookplaat en het werkblad parallel zitten wanneer u de kookplaat op het werkblad plaatst. Indien niet parallel moet u de bijkomende installatieklemmen aansluiten die worden geleverd met dit apparaat, zoals weergegeven in Afbeelding 8. Afbeelding 8 toont de mogelijke installatielocaties van de klemmen. (De locatie waar de klemmen kunnen worden bevestigd kan variëren naargelang het model van het product. U

kunt de bevestiging uitvoeren naargelang de montage-openingen op uw kookplaat.) Zorg voor het parallel door de klemmen te bevestigen op de geschikte locaties. Het type en aantal klemmen dat wordt geleverd met het product kan variëren naargelang het productmodel.

De kookplaat-oven verbinding maken en de oven plaatsen en bevestigen (Afbeelding 9a-9b-10-11)

• Sluit de oven op de netspanning.
• Schuif de oven gecentreerd met ten minste twee personen in de kast tot in de helft. •Als uw type kookplaat van

vitrokeramisch is: De kookplaat heeft een contact en een aardingskabel die moet worden aangesloten op de oven. Zoals aangetoond in afbeelding 9a moet u het contact aansluiten op de sleuf van de oven waarbij u er moet voor zorgen dat de kleuren overeenstemmen. Bevestig de aardingskabel met de schroeven weergegeven in afbeelding 9a.

- Als uw type kookplaat inductie is: De kookplaat heeft twee stopcontacten en een aardingskabel die op de oven moet worden aangesloten. Zoals weergegeven in afbeelding 9b, sluit u de aansluitingen aan op de daarvoor bestemde sleuf op de oven. Bevestig de aardingskabel met de schroef die wordt getoond in figuur 9b.

-Plaats de oven volledig in de kast.

- Als uw product is uitgerust met een telescopische rail, moet een helling van minimaal 0,3 graden naar de achterkant van de oven worden gegeven om de telescopische rails goed te laten werken. Plaats hiervoor na het plaatsen van het product op het meubel de waterpas op de telescopische rail zoals weergegeven in figuur 10 en zorg ervoor dat de hellingshoek naar de achterkant van de oven minimaal 0,3 graden is.

• Bevestig de oven op het meubel met de geleverde schroeven. (Afbeelding 11)
• Aan het einde van de installatie moet u controleren of de schroeven correct zijn aangedraaid en dat het product stevig is bevestigd. Als de oven niet wordt geïnstalleerd in overeenstemming met de instructies en als de schroeven niet correct zijn aangedraaid, kan het product omkantelen tijdens het gebruik.

Laatste controle

• Schakel de netspanning in na de installatie.
• Lees de handleiding met betrekking tot de eerste ingebruikname van het apparaat.
• Controleer de werking van het apparaat.

Het apparaat verwijderen

- Ontkoppel het apparaat van het elektrisch net.

- Schroef de schroeven van de oven los.

- Verwijder de oven met ten minste twee personen uit de kast tot in de helft.

- Ontkoppel de oven en kookplaat.

- Trek de oven volledig uit.

- Als de kookplaat is bevestigd met bijkomende klemmen, moet u eerst de klemmen los schroeven.

- Verwijder de kookplaat door ze omhoog te duwen van de onderzijde van de kookplaat.
