MANUAL DE UTILIZARE BBUM13340XMPEF BEKO

RO - Instructiuni de siguranță

- Produsul trebuie instalat de o persoană calificată, în conformitate cu reglementările în vigoare. Producătorul nu este responsabil pentru daunele cauzate de proceduri realizate de persoane neautorizate care, de asemenea, pot anula garanția.

- Pregătirea locului și a instalatiei electrice pentru produs este responsabilitatea clientului.

- Produsul trebuie instalat în conformitate cu toate reglementările electrice locale.

- Înainte de instalarea produsului, îndepărtați toate materialele și documentele din acesta și verificați vizual dacă produsul prezintă defecte. În acest caz, nu instalați produsul.

- Asigurați-vă că utilizatorul nu poate ajunge la conexiunile electrice după instalare.

- Aparatul este voluminos și greu, este necesară transportarea de către două persoane.

- Nu ridicati prinzând de uşă și/sau mâner, pentru a muta aparatul. Folosiți spațiile de ridicare de pe ambele părți ale produsului (figura 1). Purtati întotdeauna mănuși de protecție, în timpul transportului și instalării.

- Deconectați conexiunile electrice din zona de instalare, în prealabil.

- Suprafețele mobilierului în care trebuie instalat cuptorul trebuie să fie rezistente la căldură (minim 100 °C).

- Asigurați-vă că mobilierul este în poziție dreaptă, orizontală și că este fixat înainte de instalarea aparatului.

- Nu instalați benzi de izolație termică în interiorul mobilierului în care este instalat cuptorul.

- Echipamentul nu trebuie instalat în spatele unei uși decorative pentru a evita supraîncălzirea.

- Dimensiunile indicate în diagramele de instalare sunt specificate în mm.

Pregătirea mobilierului pe care trebuie să instalați aparatul (Figurile 2-3-4)

- Aparatul este proiectat pentru instalare cu blaturi de lucru disponibile în comerț. Între aparat și pereți sau mobilierul bucătăriei trebuie lăsată o distanță de siguranță. (Figura 2-3)

- Spațiul în care aparatul trebuie așezat pe blatul de lucru trebuie tăiat conform

dimensiunilor indicate în figura 2-3.

•* Dacă aparatul nu are hotă, se lasă o distanță de 750 mm de la suprafața plitei la mobilier.

- Dacă deasupra aparatului este instalată o carcasă/hotă, lăsați o distanță pentru înălțimea de instalare așa cum este descris în manualul de operare a carcasei/hotei.

-** Distanța minimă dintre dulapuri trebuie să fie egală cu lățimea plitei.

- Pentru a asigura ventilația necesară în partea din spate a mobilierului de bucătărie, trebuie create deschideri cu dimensiunile prezentate în figura 2.

- Conexiunea electrică trebuie să fie în zona A din figura 2 sau în afara amplasamentului de instalare.

•Grosimea blatului de lucru trebuie să fie de cel puțin 28 mm. (Figura 4a)

Ventilația

- Ventilația afectează direct performanța de încălzire a aparatului. Chiar dacă nu este detectată nicio problemă la primele inspecții, plângerile clientului pot apărea din cauza pierderilor performanței în timpul preparării pe perioade mai lungi, atunci când nu sunt furnizate spații de ventilație corecte.

- Se admite o distanță minimă de 15 mm între suprafața inferioară a aragazului și peretele superior al cuptorului (Figura 4b) pentru a asigura o ventilație adecvată. În plus, în partea de jos a carcasei mobilierului în care se află cuptorul trebuie lăsată o secțiune transversală cu dimensiunile de 35x500 mm. (Figura 2)

Instalarea aparatului

Conectarea aparatului la sursa de alimentarea cu energie electrică

- Conectați produsul doar la o priză/linie împământată, cu specificațiile de tensiune și protecție specificate în „Specificații tehnice”. Instalația de împământare trebuie realizată de un electrician calificat, în timpul utilizării produsului cu sau fără transformator. Compania noastră nu este responsabilă pentru problemele apărute din cauza neracordării corespunzătoare la pământ a aparatului, în conformitate cu reglementările locale.

- Înainte de a începe orice lucrare la instalația electrică, deconectați produsul de la sursa de alimentare. Există risc de electrocutare!

• Această plită trebuie conectată la sursa de alimentare doar de către o persoană calificată corespunzător. Perioada de garanție a produsului începe abia după instalarea corectă. Producătorul nu este responsabil pentru avariți care pot apărea în urma procedurilor efectuate de persoane neautorizate.
• Aparatul trebuie instalat astfel încât să poată fi deconectat complet de la rețeaua de alimentare. Separarea trebuie asigurată de un întrerupător încorporat în instalația electrică fixă, conform reglementărilor de constructie.
• Suprafața din spate a cuptorului și cea inferioară a plitei se încălzește în timpul utilizării. Asigurați-vă că conexiunea electrică nu intră în contact cu suprafața din spate; în caz contrar, conexiunile se pot deteriora.
• Cablul de conectare nu trebuie să fie prins, îndoit sau blocat sau să intre în contact cu părțile fierbinți ale cuptorului. Puteți provoca scurtcircuitul electrocasnicelor și aprinderea în urma topirii cablului. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de un electrician calificat. În caz contrar, există riscul de electrocutare, scurtcircuit sau incendiu!
• Fișa cablului de alimentare trebuie să fie ușor accesibilă după instalare (dar nu trebuie trecută peste plite).
• În momentul cablajului, respectați reglementările naționale/locale cu privire la electricitate și folosiți priza/cablul adecvate cuptorului. Dacă limitele de putere ale produsului depășesc capacitatea de transport curentă a fișei și prizei/liniei de alimentare, conectați produsul direct la instalația electrică fixă, fără a utiliza fișa și priza/linia de alimentare.
• Asigurati-vă că valoarea nominală a siguranței este compatibilă cu produsul.
• Conexiunea electrică trebuie să respecte reglementările naționale.
• Datele rețelei de alimentare electrică trebuie să corespundă datelor specificate pe eticheta tipului produsului. Poți observa tipul de etichetă a plitei în partea inferioară și poți deschide ușa cuptorului pentru a vedea tipul de etichetă al acestuia.
• Cablul de alimentare al produsului trebuie să respecte valorile din tabelul „Specificații tehnice”.

- Dacă produsul va fi conectat direct la sursa de alimentare: Dacă nu este posibil să deconectați toți polii din sursa de alimentare, trebuie să fie conectată o unitate de deconectare cu o distanță de contact de cel puțin 3 mm (siguranțe, întrerupătoare de siguranță pentru linie, contactori) și toți polii acestei unități de deconectare trebuie să fie adiacenți (nu mai sus decât înălțimea) produsului, în conformitate cu directivele IEE. Nerespectarea acestei instrucțiuni poate cauza probleme operaționale și poate anula garanția produsului.

- Se recomandă protecție suplimentară cu un întreruptor de curent rezidual.

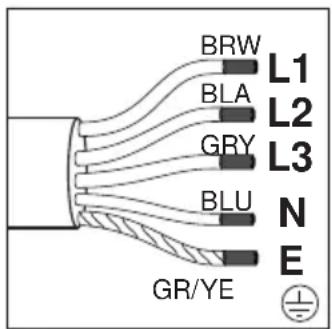

Dacă aparatul este prevăzut cu cablu:

- Conectați cablul produsului la sursa de alimentare, așa cum este identificat mai jos: în cazul în care cablul dumneavoastră de alimentare este de tipul cu 5 conductori, pentru conectarea la 3 fază:

• (BRW) Maro = L1 (Fază)
• (BLA) Negru = L2 (Fază)
• (GRE) Gri = L3 (Fază)
• (BLU) Albastru = N (neutru)
• (GR/YE) Fir verde/galben = (E) ⏻ (împământare)

BRW L1 BLA L2 GRY L3 BLU N E GR/YE

3 N AC 380-415 V

Dacă aparatul nu este prevăzut cu cablu:

Un cablu de alimentare definit în tabelul tehnic trebuie conectat la produs, urmând instrucțiunile. Cablul de alimentare nu trebuie să depășească 2 m, din motive de siguranță.

• Deschideți capacul blocului de borne, cu o şurubelniță.
• Introduceți cablul de alimentare prin clema de cablu de sub terminal și fixați-I pe corpul principal cu şurubul integrat al componentei de prindere a cablului.
• Conectați cablurile conform schemei furnizate.

3 L3 4 2 L2 N 5 1 L1 3N AC 380-415 V

*Conexiune cupru

În cazul în care cablul dumneavoastră de alimentare este de tipul cu 5 conductori, pentru conectarea la 3 fază:

• Maro = L1 (Fază)
• Negru = L2 (Fază)
• Gri = L3 (Fază)
• Albastru = N (Neutru)
• Fir verde/galben = (E) (împământare)

- După finalizarea conexiunilor firelor, închideți capacul blocului de borne.

- Conectați cablul de alimentare la sursa de alimentare, dirijându-l astfel încât acesta să nu între în contact cu produsul și să fie strivit între aparat și perete.

Prevenirea posibilului risc de incendiu!

• Asigurați-vă că toate conexiunile electrice sunt fixate și strânse, pentru a preveni riscul formării arcului electric.
• Nu folositi cabluri deteriorate sau prelungitoare.
• Asigurați-vă că nu pătrund lichide sau umiditate în punctul de conectare la alimentarea electrică.

Amplasarea și fixarea plitei (Figurile 5-6-7-8)

• După pregătirea locației de instalare a aparatului, întoarceți plita invers și așezați-o pe o suprafață plană.
• Aplicați garnitura de etanșare furnizată împreună cu aparatul în jurul plitei, astfel încât să fie la 1-2 mm în interiorul marginii exterioare a sticlei, așa cum se arată în figura 5. Asigurați-vă că nu este lăsată nicio distanță între ambele capete și între geam și garnitură.

• Înşurubați și fixați arcurile de montare furnizate împreună cu aparatul, cuplându-le la locul lor pe carcasa inferioară a plitei, așa cum se arată în Figura 6. (La unele modele, aceste arcuri pot fi fixate din fabrică pe aparat.)

• Întoarceți din nou plita și aliniati-o cu blatul de lucru și apoi așezați-o pe blatul de lucru. Aragazul se pune pe blatul de lucru datorită arcurilor, și se fixează cu ușurință.

• Asigurați-vă că plita și blatul de lucru sunt paralele atunci când o așezați pe blatul de lucru. Dacă nu sunt paralele, conectați clemele suplimentare de instalare furnizate împreună cu aparatul, conform figurii 8. Figura 8 prezintă locațiile posibile de instalare ale clemelor. (Locațiile în care se pot atașa clemele pot varia în funcție de modelul produsului. Puteți face conexiunea în conformitate cu găurile de montare ale plitei.) Asigurați-vă de faptul că sunt paralele prin atașarea clemelor în locațiile adecvate. Tipul și cantitatea clemelor furnizate împreună cu produsul pot varia în funcție de modelul produsului.

Conexiunea dintre cuptor și plită și amplasarea și fixarea cuptorului (Figurile 9a-9b-10-11)

• Conectați cuptorul la o sursă de alimentare.
• Glisați cuptorul centrat, în cel puțin două persoane, în cabinet până la jumătate.
  •Dacă tipul dvs. de plită este

vitroceramic: Plita are o priză și un cablu de împământare pentru a o conecta la cuptor. Precum se arată în figura 9a, conectați priza în locul de pe cuptor astfel încât să se potrivească culorile. Montați cablul de împământare cu un şurub, precum în figura 9a.

• Dacă tipul dvs. de plită este cu inductie: Plita are două prize și un cablu de împământare pentru a fi conectat la cuptor. Așa cum se arată în figura 9b, conectați prizele la fanta sa de pe cuptor. Fixați cablul de împământare cu şurubul prezentat în figura 9b.
• Amplasati cuptorul în cabinet complet.
• Dacă produsul dumneavoastră este echipat cu șină telescopică, trebuie acordată o înclinație de cel puțin 0,3 grade spre spatele cuptorului pentru ca șinele telescopice să funcționeze corect. Pentru aceasta, după așezarea produsului pe mobilă, așezați nivelul cu bulă de aer pe șina telescopică așa cum se arată în figura 10 și asigurați-vă că unghiul de înclinare spre spatele cuptorului este de cel puțin 0,3 grade.
• Fixați cuptorul de mobilier utilizând şuruburile furnizate. (Figura 11)

- La sfârșitul instalării, verificați dacă șuruburile sunt bine strânse și dacă produsul este bine fixat. Dacă cuptorul nu este instalat în conformitate cu instructiunile și dacă șuruburile nu sunt strânse corespunzător, există riscul de răsturnare în timpul utilizării.

Verificarea finală

• După instalare, porniți sursa de alimentare.
• Citiți cu atenție manualul de utilizare înainte de prima utilizare a aparatelor.
• Verificați funcțiile aparatelor.

Înlăturarea aparatelor

• Deconectați aparatele de la rețeaua de alimentare cu energie.
• Desfaceti şuruburile de fixare ale cuptorului
• În cel puțin două persoane, extrageți cuptorul din cabinet până la jumătate.
• Deconectați cuptorul de plită.
• Extrageti cuptorul complet.
• Dacă plita este fixată cu clemesuplimentare, deşurubați clemele mai întâi.
  -Înlăturați plita împingând în sus partea de jos a plitei.
