РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXP1625 GRANDSTREAM

GXP1620/1625 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какие-либо больницы, правоохранительные органы, отделения медицинской помощи ("Экстренная (-ые) Служба (-ы)"), или какие-либо другие Экстренные службы. Следует выполнить дополнительные действия для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GXP1620/1625 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам.

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP1620/1625. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРЬ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP1620/1625 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

ВНИМАНИЕ: Пожалуйста НЕ ВЫКЛЮЧАТЕ питание GXP1620/1625 когда LED светодиоды мигают в процессе загрузки телефона или обновления программного обеспечения. Это может привести к повреждению программного обеспечения и стать причиной неисправности.

ВНИМАНИЕ: Используйте только источник питания, который включен в поставку с GXP1620/1625. Использование сторонних источников питания может вызвать поломку устройства.

ОБЗОР:

GXP1620/1625 это HD IP-телефон для малого бизнеса, с поддержкой 2-х линий с 2 SIP аккаунтами, графическим ЖК дисплеем с подсветкой 132x48, 3 XML-программируемыми контекстно-зависимыми клавишами, двойным сетевым портом с технологией PoE (только у GPX1625) и конференцией до 3-х участников. GXP1620/1625 обеспечивает HD широкополосный звук, великолепный дуплексный динамик громкой связи с передовым подавлением эха, расширенные функции защиты и конфиденциальности и совместимость с UCM компании Grandstream.

КОМПЛЕКТ ПОСТАВКИ:

1 x корпус GXP1620/1625

1 x Телефонная 1 x Источник трубка питания 5V

1 x Подставка под телефон

1 x Ethernet - кабель 1 x Телефонный шнур

1 x Краткие руководства по установке / 1 x GPL лицензия

УСТАНОВКА ТЕЛЕФОНА:

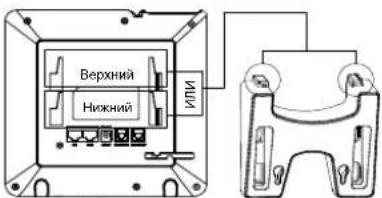

На подставке имеются гнезда для крепления телефона на стену.

Верхний Нижний ИПИ

Установка телефона (Подставка) :

1. Вставьте крючки в верхней части подставки в пазы, используйте верхние или нижние пазы, по желанию.
2. Сдвиньте подставку вверх, чтобы зафиксировать её на месте.

Установка телефона (Крепление на стену):

1. Вставьте все 4 крючка, расположенных на передней части настенного крепления в пазы.

2. Сдвиньте настенное крепление вверх, чтобы зафиксировать его на месте.

3. Вытащите и поверните контакт из подставки для трубки для фиксации трубки при настенном монтаже телефона.

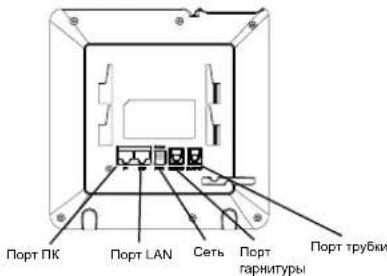

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Порт Пк Порт LAN Сеть Порт гарнитуры Порт трубки

Подготовка телефона к включению:

1. Подключите телефонную трубку к телефону с помощью телефонного шнура.
2. Подключите телефон к Вашей IP сети, для этого соедините Ethernet — кабелем разъем RJ-45 телефона с коммутатором/свичем.
3. Подключите разъем источника питания 5V к телефону, а затем сам источник питания подключите к электрической розетке.
4. На дисплее отобразится процесс загрузки или информация об обновлении программного обеспечения. Дождитесь пока на дисплее не отобразится дата/время и только потом начинайте процесс настройки.
5. Используя встроенный веб сервер или меню телефона вы можете настроить статический IP или указать получение автоматически IP адрес через DHCP.

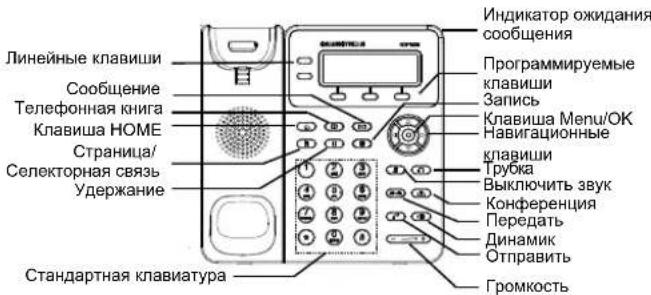

Советы по использованию клавиатуры:

Индикатор ожидания сообщения Программируемые клавиши Запись Клавиша Menu/OK Навигационные клавиши Трубка Выключить звук Конференция Передать Динамик Отправить Громкость Линейные клавиши Сообщение Телефонная книга Клавиша HOME Страница/ Селекторная связь Удержание Стандартная клавиатура

1. Для доступа к меню нажмите круглую клавишу меню.
2. Для выбора пунктов меню используйте клавиши со стрелками.
3. Для входа в подменю используйте клавишу меню.
4. Телефон автоматически выйдет из меню если поступит входящий звонок, будет поднята трубка или проистечению 60 секунд простоя.

КОНФИГУРАЦИЯ ТЕЛЕФОНА: Настройка телефона через веб-броузер:

1. Проверьте подключен ли Ваш телефон к питанию и к IP сети.

2. Нажать кнопку MENU для входа в меню телефона.

3. Для проверки IP-адреса нажать стрелку "вниз" до опции "Статус", затем нажать кнопку "MENU".

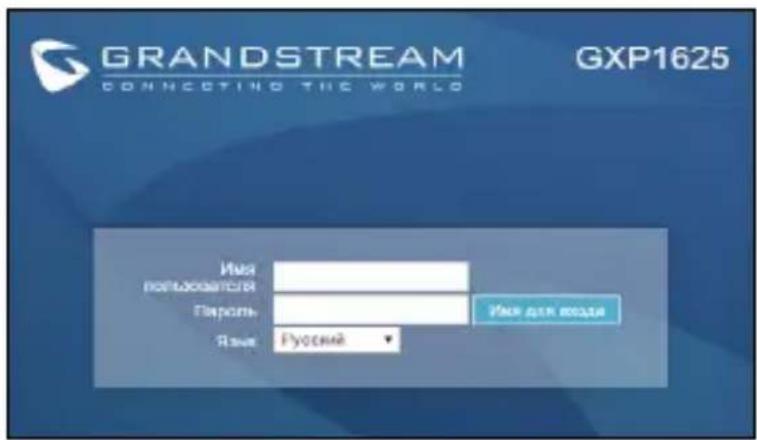

4.В адресной строке веб-броузера пропишите IP адрес телефона.(см. рис. ниже)

5.Имя администратора по умолчанию - "admin"; имя конечного пользователя - "user", пароль - "123".

GRANDSTREAM CONNECTING THE WORLD GXP1625 Имя посударствия Пароль Ямя Гуоский Имя для входа

Настройка телефона GXP1620/1625 с использованием меню:

1. Убедитесь что телефон находится в бездействующем состоянии.

2. Нажмите клавишу "MENU" для доступа к меню.

3. Выбрать MENU->Config для выбора настроек для SIP-прокси, исходящего прокси-сервера, идентификации SIP-пользователя, идентификации авторизации SIP, пароля SIP.

4. Также в меню телефона можно настроить другие базовые настройки телефона. Например, статический либо динамический IP адрес. Для более подробной информации обратитесь к руководству пользователя.

5. Обратитесь к Вашему провайдеру услуг Internet-телефонии для того, чтобы получить дополнительные настройки.

ПРИМЕЧАНИЕ: Руководство пользователя можно скачать по этой ссылке;
