GXP1625 - Bürotelefon GRANDSTREAM - Kostenlose Bedienungsanleitung

Produkttyp	IP-Tischtelefon
Marke	Grandstream
Modell	GXP1625
Leitungen / SIP-Konten	2 Leitungen, 2 SIP-Konten
Bildschirm	Grafisches LCD 132x48 Pixel, hintergrundbeleuchtet
Audio	HD-Breitband, Freisprecheinrichtung Voll-Duplex mit Echounterdrückung
Telefonfunktionen	3-Teilnehmer-Konferenz, Weiterleitung, Halten, Stummschalten, Headset, Gegensprechanlage, Telefonbuch, Sprachmailbox (über Server)
Programmierbare Tasten	3 kontextbezogene XML-Tasten
Netzwerkanschlüsse	2 RJ-45-Anschlüsse (LAN und PC) mit integrierter PoE-Unterstützung (GXP1625)
Stromversorgung	Netzteil 5V Gleichstrom inklusive oder Power over Ethernet (PoE)
Verpackungsinhalt	1 Hauptgehäuse, 1 Hörer, 1 Telefonkabel, 1 Telefonständer, 1 Netzteil 5V, 1 Ethernet-Kabel, 1 Kurzanleitung, 1 GPL-Lizenz
Installation	Wandmontage möglich, neigbarer Tischständer (zwei Positionen)
Konfiguration	Über Weboberfläche oder Telefontastatur, SIP-Provisionierungsserver
Kompatibilität	Kompatibel mit den Funktionen des Grandstream UCM und SIP-Standards
Notdienste	Nicht vorkonfiguriert für Notrufe; erfordert Abonnement eines kompatiblen SIP-Dienstes und entsprechende Konfiguration
Sicherheit	Erweiterter Datenschutz (Verschlüsselung SIP/TLS/SRTP je nach Unterstützung)
Pflege	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden

Häufig gestellte Fragen - GXP1625 GRANDSTREAM

Wie konfiguriere ich das Telefon GXP1625 zum ersten Mal?

Schließen Sie den Hörer, das Ethernet-Kabel an das Netzwerk und das Netzteil an. Warten Sie, bis das Display die Uhrzeit anzeigt. Um die SIP-Einstellungen zu konfigurieren, rufen Sie über die MENU-Taste das Menü auf, wählen Sie Konfiguration und geben Sie die von Ihrem SIP-Anbieter bereitgestellten Informationen ein (SIP-Proxy, Benutzername, Passwort).

Wie greife ich auf die Weboberfläche des GXP1625 zu?

Drücken Sie MENU, gehen Sie zu Status, um die IP-Adresse des Telefons zu finden. Geben Sie diese IP-Adresse in einem Browser auf Ihrem PC ein. Der Standard-Benutzername ist admin und das Standard-Passwort ist admin (für den Administrator) oder 123 für den Benutzer.

Was sind die Standard-Passwörter des GXP1625?

Für die Weboberfläche ist das Standard-Administrator-Passwort admin und das Standard-Benutzer-Passwort 123.

Kann ich das GXP1625 ohne Netzteil verwenden?

Ja, das Modell GXP1625 unterstützt die Stromversorgung über PoE (Power over Ethernet). Schließen Sie ein Ethernet-Kabel von einem PoE-Switch direkt an den LAN-Port des Telefons an, um es mit Strom zu versorgen.

Wie tätige ich einen Notruf mit dem GXP1625?

Das GXP1625 ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Telefondienst abonnieren, das Telefon korrekt konfigurieren und die Funktion testen. Es wird empfohlen, für Notfälle eine alternative Festnetz- oder Mobiltelefonleitung zu haben.

Das Telefon schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn Sie PoE verwenden, stellen Sie sicher, dass der PoE-Switch aktiv ist und das Ethernet-Kabel ordnungsgemäß angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie ein anderes Kabel oder Netzteil.

Wie befestige ich das Telefon an der Wand?

Verwenden Sie die mitgelieferte Wandhalterung. Setzen Sie die vier Haken der Halterung in die Schlitze auf der Rückseite des Sockels ein und schieben Sie sie nach oben, um sie zu verriegeln. Ziehen und drehen Sie die Zunge der Hörerhalterung, um den Hörer an seinem Platz zu halten, wenn das Telefon an der Wand montiert ist.

Wie aktualisiere ich die Firmware des GXP1625?

Rufen Sie die Weboberfläche des Telefons auf, gehen Sie zum Bereich Wartung oder Firmware-Update. Laden Sie die neueste Firmware von der Grandstream-Website (www.grandstream.com/support) herunter und wenden Sie sie an. Starten Sie das Telefon während des Updates nicht neu.

Die Tonqualität ist schlecht, was kann ich tun?

Überprüfen Sie, ob das Telefon im HD-Audiomodus (Breitband) ist und ob Ihr Netzwerk ausreichende Bandbreite hat. Stellen Sie sicher, dass der Freisprechlautsprecher nicht blockiert ist und die Echounterdrückung aktiviert ist. Sie können die Lautstärke auch mit den Lautstärketasten anpassen.

Wie nutze ich die 3-Teilnehmer-Konferenzfunktion?

Drücken Sie während eines aktiven Anrufs die Taste Konferenz. Wählen Sie die zweite Nummer oder nehmen Sie einen eingehenden Anruf an. Sobald das zweite Gespräch hergestellt ist, drücken Sie erneut Konferenz, um die Anrufe zu einer Drei-Teilnehmer-Konferenz zusammenzuführen.

BEDIENUNGSANLEITUNG GXP1625 GRANDSTREAM

Im GXP1620/1625 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GXP1620/1625 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereit zu stellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GXP1620/1625 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GXP1620/1625 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GXP1620/1625 NUTZER BZW. DER GXP1620/1625 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHERSTELLT.

VORSICHTSMAßNAHMEN:

WARNUNG: Schalten Sie bitte das GXP1620/1625 NICHT aus und wieder ein, wenn die LED-Lichter während der Systemaufladung oder der Firmware-Aktualisierung blinken. Die Firmware-Bilder können dadurch fehlerhaft werden, sowie die Störfunktionen des Geräts werden dadurch ermittelt.

WARNUNG: Verwenden Sie nur den im GXP1620/1625 Paket eingeschlossenen Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Netzadapters kann vielleicht das Gerät beschädigen.

ÜBERBLICK:

Das GXP1620/1625 HD IP-Telefon ist ideal für mittelständische Unternehmen. Es kann zwei SIP Identitäten verwalten und wartet mit einem 132 x 48 Pixel LCD-Display und 3 kontextsensitiven XML-Softtasten auf, ferner bietet das Telefon zwei Netzwerkanschlüsse (GXP1625 mit PoE) und die Möglichkeit der 3-Wege Konferenz. Abgerundet wird die sehr gute Ausstattung durch HD-Audio am Hörer und beim Freisprechen, sowie durch innovative Echounterdrückung für hervorragende Sprachqualität. Das GXP1620/1625 bietet umfangreiche Sicherheitsfunktionen und ist voll kompatibel mit der Grandstream UCM IP-Telefonanlage.

LIEFERUMFANG:

1 x Telefonhaupt- gehäuse

1 x Hörer

1 x Ethernet

1 x Telefon-kabel

1 x Telefon-Montage

1 x Kurz-Installationsanleitung / 1 x GPL Lizenz

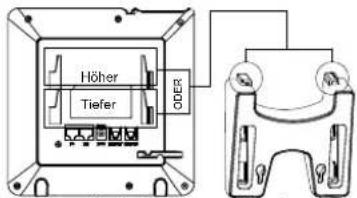

TELEFONINSTALLATION:

Die Befestigungslöcher zur Wandmontage sind im Standfuss integriert.

Telefoninstallation (Telefonstandplatz):

1. Der Standfuss wird installiert, indem die Kunststoffnasen in die Montageaussparungen geschoben werden. Es bestehen mehrere Einschubmöglichkeiten.

2. Schieben Sie den Standfuss soweit in die Aussparung, bis dieser leicht einrastet.

Telefoninstallation (Wandhalterung):

1. Führen Sie die vier Kunststoffnasen in die jeweilige Montageaussparung.

2. Schieben Sie die Wandhalterung soweit in die Aussparung, bis diese leicht einrastet.

1. Nun nehmen Sie den Hörer ab, ziehen das Halteplättchen an der oberen Ablagemuschel heraus, drehen es um 180° und stecken es wieder in die Aufnahme. Der Hörer hat jetzt den für die Wandmontage notwendigen, verbesserten Halt.

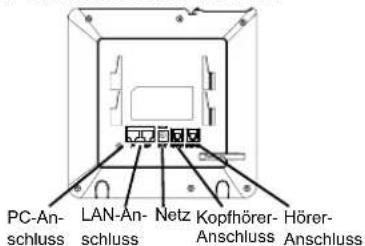

TELEFON ANSCHLIESSEN:

Für das GXP1620/1625-Setup folgen Sie den Schritten unten:

1. Schließen Sie den Hörer und das Haupttelefongehäuse an die Telefonschnur an.
2. Schließen Sie den LAN-Anschluss des Telefons an die RJ-45 Steckdose eines Netzknotens/Schalters oder eines Routers (LAN-Seite des Routers), unter Verwendung des Ethernet-Kabels an.
3. Schließen Sie den 5V DC-Ausgangsstecker an die Energiensteckfassung am Telefon an; stecken Sie den Netzadapter in einen elektrischen Anschluss ein.
4. Das LCD-Display zeigt Informationen zur Bereitstellung oder zum Firmware-Upgrade an. Warten Sie, bevor Sie fortfahren, bis die Datums-/Zeitanzeige erscheint.
5. Mit dem eingebetteten Webserver- Tastenfeldkonfigurationsmenü können Sie das Telefon mittels statischem IP oder DHCP weiter konfigurieren.

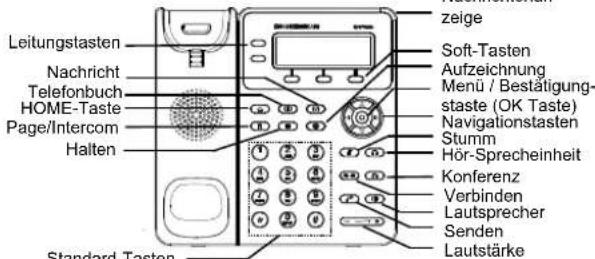

Tipps zum Gebrauch des Tastenfeldes:

Nachrichtenan-

zeige

1. Um auf das Menü zuzugreifen, betätigen Sie die runde MENÜ-Taste.
2. Navigieren Sie mit den Tasten NACH OBEN/NACH UNTEN bzw. LINKS/RECHTS durch das Menü.
3. Um eine Menüauswahl zu bestätigen, betätigen Sie die runde MENÜ-Taste.
4. Das Telefon verlässt den MENÜ-Modus automatisch, wenn ein Anruf eingeht, das Telefon nicht richtig aufgelegt ist oder wenn Sie im MENÜ-Modus 60 Sekunden keine Taste betätigen.

KONFIGURIERUNG DES TELEFONS: Konfiguration des GXP1620/1625 mittels Web-Browser:

1. Versichern Sie dass das Telefon angestellt ist und mit dem Internet verbunden.

2. Durch drücken der Menü-Taste gelangen Sie zu den Telefoneinstellungen.

3. Die Statusanzeige erhalten Sie durch drücken der Pfeil „nach unten“ Taste, durch drücken der MENÜ-Taste wird die IP-Adresse angezeigt.

4. Die IP-Adresse des Telefons in den Browser des PCs eingeben (Bitte die untere Skizze beachten).

5. Der voreingestellte Administrator-Benutzername sowie das voreingestellte Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“, das Passwort ist „123“.

Das GXP1620/1625 per Tastenfeld konfigurieren:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.
2. Greifen Sie über die Taste MENÜ auf die Menüoptionen zur Konfiguration des Telefons zu.

3. Auswahl MENÜ->Konfig., zur Konfiguration von SIP Proxy, Outbound Proxy, SIP Nutzer-ID, SIP Authentifizierungs-ID, SIP Passwort.

4. Folgen Sie den MENÜ-Optionen, um die Basismerkmale des Telefons zu konfigurieren. Beispiel: IP-Adresse, wenn ein statisches IP verwendet wird. Für Einzelheiten konsultieren Sie bitte das Benutzerhandbuch zur GXP1620/1625.

5. Bitte wenden Sie sich an Ihren ITSP (Internet Telefon Service Provider) für weit ere Einstellungen, die möglicherweise nötig sind, um das Telefon zu konfigurieren.

Bemerkung: Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/support
