РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PW11 JIMMY

Требования по технике безопасности

Перед использованием данного продукта, пожалуйста, ознакомьтесь со всеми инструкциями и предупреждениями. Несоблюдение предупреждений и инструкций может привести к поражению электрическим током, пожару или травмам.

При использовании электроприборов всегда следует соблюдать основные меры предосторожности, чтобы снизить риск пожара, поражения электрическим током и травм.

Внимание!

1. Данное устройство предназначено только для бытового использования.
2. Перед включением устройства, убедитесь, что напряжение источника питания соответствует параметрам, указанным на адаптере питания.
3. Перед использованием обязательно проверьте прибор. Если устройство или адаптер повреждены, не используйте их.
4. Используйте в строгом соответствии с данной инструкцией.
5. Данный прибор не предназначен для использования детьми, лицами с ограниченными физическими, сенсорными или психическими способностями, а также лицами с недостаточным опытом и/или знаниями, за исключением случаев, когда устройство используется указанными лицами под наблюдением или руководством ответственного за их безопасность (при том, что им была разъяснена инструкция по использованию прибора и правила безопасности).
6. Не используйте данное устройство в качестве игрушки. Храните его в недоступном для детей месте. Пожалуйста, присматривайте за детьми и удостоверьтесь, что они не используют данное устройство в качестве игрушки.
7. Не касайтесь вилки мокрыми руками.
8. Будьте особенно осторожны при уборке лестницы, чтобы не упасть.
9. Если кабель, вилка, батарея или токопроводящие детали повреждены, не используйте их, а также не разбирайте и не заменяйте детали самостоятельно. Самостоятельная разборка и замена деталей может привести к поражению электрическим током или пожару, и компания JIMMY не несет за это ответственности. Во избежание опасностей, в случае повреждения ремонт или замена оборудования должны быть произведены представителями компании JIMMY, дистрибьютором JIMMY или лицом с соответствующей квалификацией, сертифицированным компанией JIMMY.
10. Для зарядки можно использовать только зарядное устройство, указанное JIMMY.
11. Можно использовать только аккумуляторную батарею, указанную JIMMY: использование любой другой аккумуляторной батареи может привести к взрыву, травмам или повреждению устройства.
12. Если продукт не работает согласно данной инструкции, подвергся сильному удару, упал с высоты, поврежден или упал в воду, пожалуйста, не используйте его и обратитесь в компанию JIMMY или к её дистрибьютору.
13. Можно использовать только запчасти и детали, предлагаемые JIMMY.
14. Не тяните и не пережимайте кабель. Держите его подальше от нагретых поверхностей. Не помещайте кабель в щели под закрытыми дверьми, не протягивайте его через острые края или углы. Размещайте кабель вне зон передвижения. Не используйте пылесос, когда кабель находится под устройством.
15. Пожалуйста, выньте вилку из розетки перед починкой устройства, или когда устройство не используется.
16. Нельзя тянуть за провод или перемещать устройство за провод, также нельзя использовать провод в качестве ручки.
17. Данный продукт представляет собой перезаряжаемый электрический прибор. Не позволяйте устройству работать без присмотра.
18. При очистке, ремонте или длительном неиспользовании устройства аккумуляторную батарею необходимо вынуть из аккумуляторного отсека.
19. Не подносите устройство к нагревательным приборам и не подвергайте его длительному воздействию солнечных лучей, во избежание деформации корпуса из-за высокой температуры.
20. Не помещайте предметы, препятствующие свободному прохождению воздуха, у всасывающих или выпускных отверстий, во избежание перегрева устройства.
21. Корпус устройства и щетка для полов содержат электрические компоненты, поэтому их нельзя мыть

в воде.

1. Нельзя очищать роликовую щетку, вынимать её или снимать с неё крышку, когда устройство включено или работает, во избежание травм.
2. Не используйте устройство для всасывания горящих предметов, таких как тлеющие угли, окурки и т.д.
3. Не используйте устройство для всасывания острых предметов, таких как битое стекло.
4. Не используйте устройство для всасывания строительной пыли и мелкодисперсных фракций, таких как известь, цемент, угольный и гипсовый порошок, мука и т.д.
5. Не используйте устройство для всасывания химически агрессивных и коррозионных веществ, таких как кислотные и щелочные чистящие средства, стиральный порошок и т.д.
6. Не используйте устройство для всасывания легковоспламеняющихся и взрывоопасных субстанций, таких как бензин, спирт, духи, краска, лак и т.д.
7. Не разбирайте закрытое устройство самостоятельно и не пытайтесь изменить производительность устройства. Обратитесь за помощью к специалистам производителя, в его сервисный отдел или аналогичные отделы, во избежание опасных ситуаций.
8. Если устройство не используется в течение длительного времени, следует выключить питание и вынуть вилку из розетки.
9. Технические параметры, отраженные в инструкции по эксплуатации данного устройства, получены лабораторией JIMMY или утвержденной испытательной компанией, и право на их окончательную интерпретацию принадлежит компании JIMMY.
   Не используйте и не храните пылесос при экстремальных неблагоприятных условиях, например, при экстремальной температуре. Рекомендуется использовать пылесос в помещении при температуре от 5°C до 40°C. Храните устройство в сухом месте и не допускайте попадания прямых солнечных лучей. Транспортируйте устройство только в его оригинальной упаковке.
   Не транспортируйте устройство при температуре выше 50°C или ниже 0°C.

Об использовании продукта

1. Устройство подходит для твердых полов в помещениях, включая вощные полы, резиновые полы, плитку, паркет с защитным покрытием, полы из массива и другие плоские поверхности. Использование устройства на неровных полах может не дать наилучшие результаты.
2. Не включайте устройство, пока резервуары для грязной и чистой воды не будут установлены на место в соответствии с инструкцией.
3. Не трясите устройство вверх и вниз, и избегайте резких толчков пылесоса, чтобы грязная вода не попала в двигатель; после запуска не перемещайте устройство вверх и вниз, а также не наклоняйте его и не кладите на пол, чтобы грязная вода не попала в двигатель.
4. Во избежание повреждений, не позволяйте устройству работать в течение длительного времени, когда всасывающее отверстие заблокировано поплавком.
5. После использования устройства очистите резервуар для грязной воды, всасывающее отверстие и воздуховод, храните в проветриваемом и сухом месте. Повышенная влажность может повредить изоляцию и снизить срок службы электронных компонентов.

О моющем средстве

1. Попадание большого количества моющего средства в двигатель может повредить устройство.
2. Смешайте моющее средство с чистой водой в соответствии с инструкцией по эксплуатации (соотношение моющего средства к чистой воде 1:50). Рекомендуется использовать моющее средство нашей компании. Нельзя использовать моющие средства, содержащие кислоту, щелочь или вещества, вредные для окружающей среды.
3. Держите моющее средство в недоступном для детей месте. Если моющее средство попало в глаза, немедленно тщательно промойте их чистой водой. Если вы случайно проглотили его, немедленно обратитесь к врачу за медицинской помощью.
4. При утилизации использованной воды и моющего средства следует соблюдать местные требования по охране окружающей среды.

Об утилизации батареи

1. Аккумуляторная батарея прибора содержит материалы, вредные для окружающей среды. Перед

утилизацией выньте аккумуляторную батарею из устройства.

1. Перед извлечением аккумуляторной батареи выключите устройство и выньте вилку из розетки.
2. С подлежащей утилизации аккумуляторной батареей следует обращаться надлежащим образом, не помещайте её в огонь, воду или почву.
3. Если утилизируемая батарея протекает, и жидкость попала на кожу или одежду – промойте их чистой водой и немедленно обратитесь к врачу.

Продукт может иметь следующие обозначения, которые имеют следующие значения:

Знак Значение
	Поверхность устройства может нагреваться до высокой температуры во время использования.
[кхкк]	Не используйте во время купания или душа.
	Приводимая в действие головка устройства для вакуумирования воды
	Не закрывайте крышку
IPX4	Класс водонепроницаемости

Сборка изделия

Наименование деталей

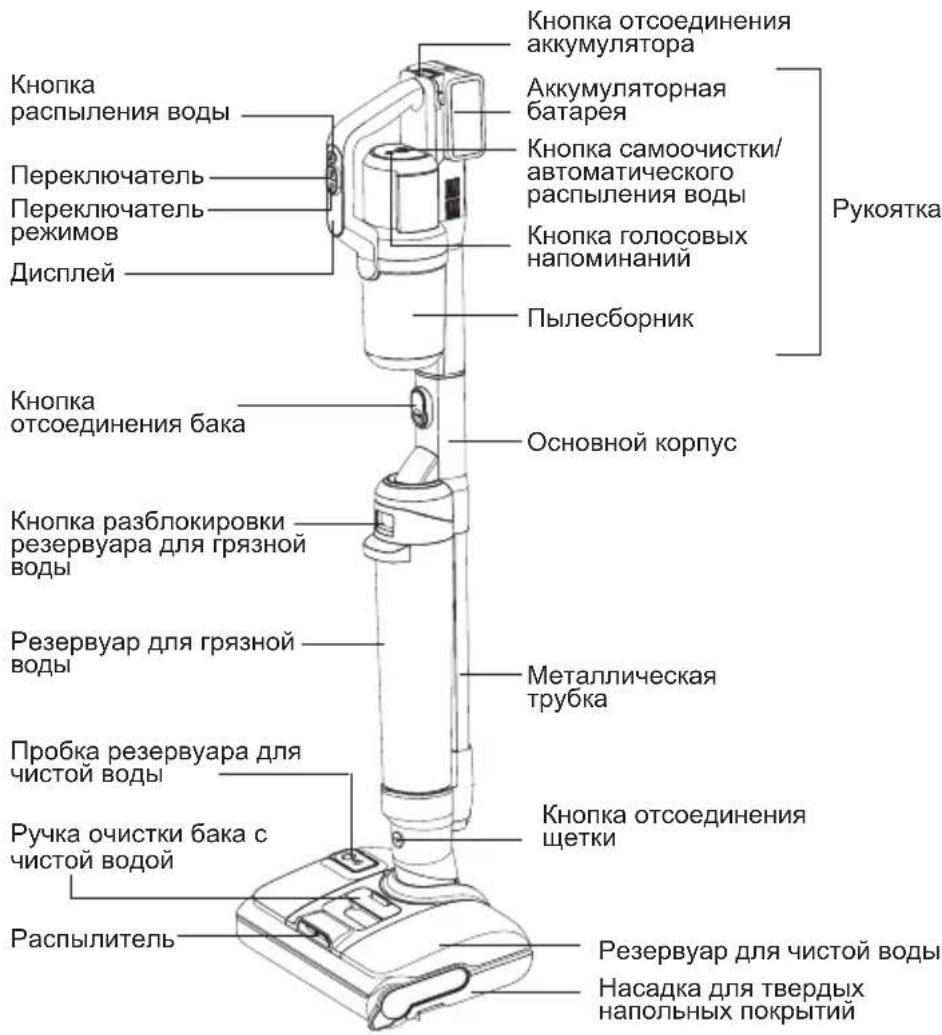

Кнопка отсоединения аккумулятора Аккумуляторная батарея Кнопка самоочистки/автоматического распыления воды Кнопка голосовых напоминаний Рукоятка Кнопка распыления воды Переключатель Переключатель режимов Дисплей Пылесборник Кнопка отсоединения бака Основной корпус Кнопка разблокировки резервуара для грязной воды Резервуар для грязной воды Металлическая трубка Пробка резервуара для чистой воды Кнопка отсоединения щетки Ручка очистки бака с чистой водой Распылитель Резервуар для чистой воды Насадка для твердых напольных покрытий

Верхняя зарядная база

Поддон

Нижняя зарядная база

Щелевая насадка

Мягкая насадка

Моющее средство

Насадка для мягкой мебели

Комплектация

Ручной пылесос Основной корпус		Насадка для твердых напольных покрытий	Аккумуляторная батарея
1 1 1 1
Верхняя зарядная база Нижняя зарядная база Поддон			Насадка для мягкой мебели
1 1 1 1
Щелевая насадка Мягкая насадка Моющее средство			Инструкция по эксплуатации
1 1 1 1

Сборка устройства

Примечание: Перед разборкой или сборкой изделия отключите питание.

Сборка основного корпуса

При установке основного корпуса вставляйте конец основного корпуса в разъем напольной щетки вертикально до тех пор, пока не раздастся звук "щелчка". Убедитесь, что основной корпус плотно прилегает, а не болтается. Чтобы снять основной корпус, просто нажмите кнопку разблокировки напольной щетки и поднимите основной корпус вверх. (Рис. 1)

Сборка и установка аккумуляторной батареи

1. Удерживая батарею, сдвиньте ее вниз вдоль переднего гнезда, нажимайте до тех пор, пока не раздастся звук "щелчок".

2. Нажмите кнопку отсоединения аккумулятора, потяните аккумуляторный блок вверх, чтобы вынуть его. (Рис. 2)

Примечание: Нет необходимости вынимать аккумулятор, если он не нуждается в замене.

Сборка рукоятки пылесоса

Вставляйте конец портативного пылесоса, установленного вместе с батарейным блоком, вертикально в разъем основного корпуса до тех пор, пока не раздастся звук "щелчка". Убедитесь, что рукоятка пылесоса плотно прилегает, а не болтается.

В этом состоянии устройство используется в качестве беспроводного пылесоса и моющего

пылесоса. Чтобы извлечь ручной пылесос отдельно, просто нажмите кнопку отключения ручного пылесоса и поднимите его вертикально. (Рис. 3)

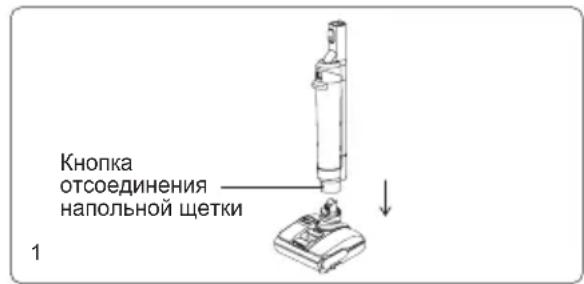

Кнопка отсоединения напольной щетки 1

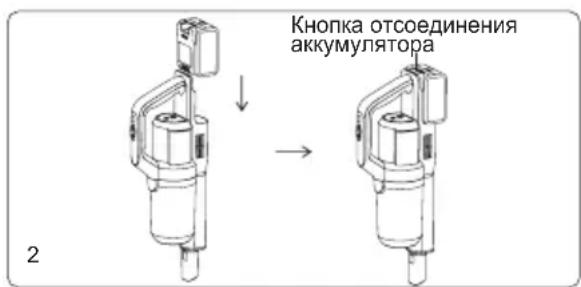

Кнопка отсоединения аккумулятора 2

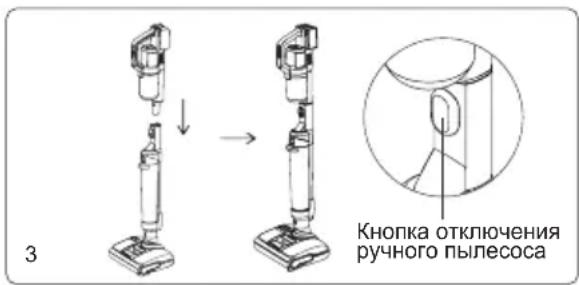

3 Кнопка отключения ручного пылесоса

Сборка резервуара для грязной воды

Чтобы собрать резервуар для грязной воды, расположите дно резервуара для грязной воды в гнездо лотка основного корпуса, а затем подтолкните резервуар для грязной воды к основному корпусу до тех пор, пока не раздастся звук "щелчок". Чтобы вынуть резервуар для грязной воды, возьмитесь одной рукой за основной корпус, а другой - за ручку резервуара для грязной воды, нажмите большим пальцем кнопку разблокировки резервуара для грязной воды и извлеките резервуар для грязной воды. (Рис. 4)

Сборка зарядной базы

Прижмите верхнюю зарядную базу, держатель моющего средства, корпус щеточного валика к нижнему основанию для зарядки, как показано на рисунке. После того, как раздастся звук "щелчок" и зажимы окажутся в соответствующих отверстиях, сборка завершена. Наконец, поместите лоток в зарядную базу, чтобы завершить установку зарядной базы. (Рис. 5)

Сборка держателей зарядной базы

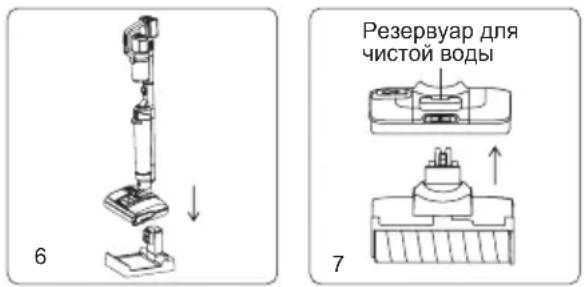

Установите напольную щетку в вертикальное положение, поднимите устройство, совместите гнездо для зарядки в задней части устройства с гнездом для зарядки на зарядном основании и аккуратно опустите устройство в зарядное основание;

Чтобы извлечь пылесос, возьмитесь за ручку ручного пылесоса и вытащите пылесос из зарядной базы. (Рис 6)

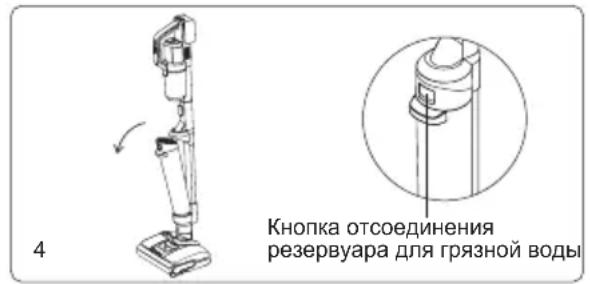

4 Кнопка отсоединения резервуара для грязной воды

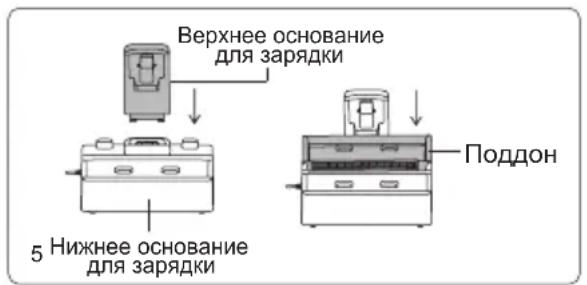

Верхнее основание для зарядки 5 Нижнее основание для зарядки Поддон

6 Резервуар для чистой воды 7

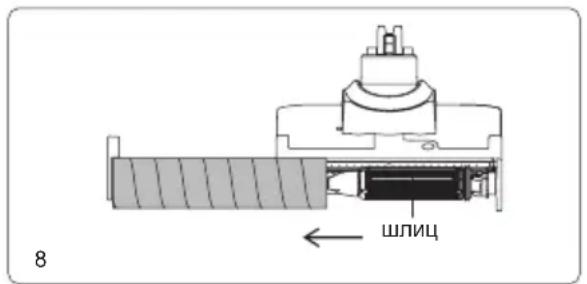

8 шлиц

Сборка резервуара для чистой воды

Чтобы снять резервуар для чистой воды, возьмитесь за ручку резервуара для чистой воды и потяните ее вверх, чтобы снять резервуар. Чтобы установить резервуар для чистой воды, установите его на насадку для твердых напольных покрытий и нажимайте до тех пор, пока не раздастся звук "щелчок". (Рис. 7)

Сборка и разборка роликовой щетки

Чтобы снять роликовую щетку, сначала снимите резервуар для чистой воды, а затем одной рукой нажмите на напольную щетку, другой рукой поверните торцевую крышку вверх и достаньте щетку; Чтобы установить роликовую щетку, сначала совместите один ее конец с шлицем, нажмите и поверните ее до упора в шлиц, затем поверните крышку роликовой щетки до щелчка, чтобы зафиксировать ее. В завершение установите обратно резервуар для чистой воды на насадку. (Рис. 8)

Эксплуатация устройства

Внимание: Перед первым использованием полностью зарядите устройство.

LED дисплей и инструкция по эксплуатации

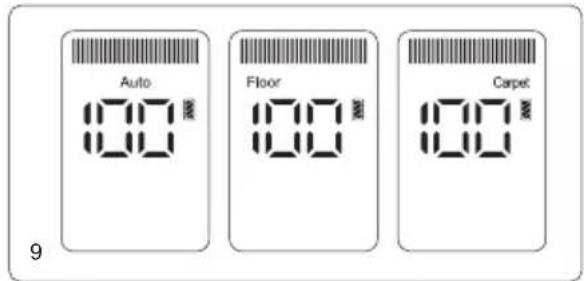

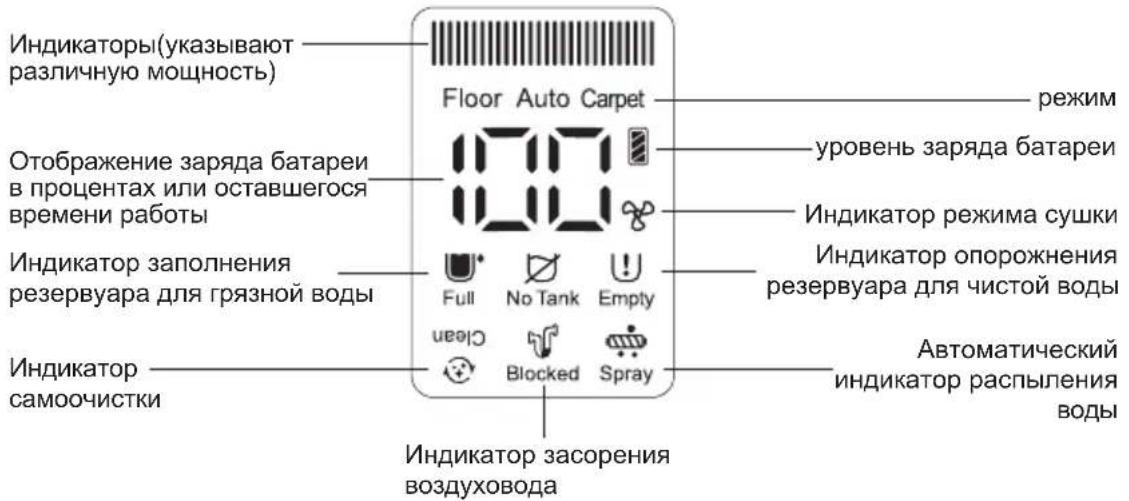

Индикаторы(указывают различную мощность) Floor Auto Carpet ОТображение заряда батареи в процентах или оставшегося времени работы Индикатор заполнения резервуара для грязной воды Индикатор самоочистки режим уровень заряда батареи Индикатор режима сушки Индикатор опорожнения резервуара для чистой воды Clean No Tank Empty Blocked Spray Автоматический индикатор распыления воды Индикатор засорения воздуховода

Режим сухой и влажной уборки

В положении вертикального наклона нажмите кнопку включения/выключения, и устройство начнет работать. Режим по умолчанию - автоматический, нажмите кнопку mode для переключения между режимом пола, режимом ковра и автоматическим режимом, сопровождаемым голосовым помощником. Нажмите кнопку включения/выключения еще раз, голос напомнит "Machine turning off", главный двигатель будет работать в течение 2 секунд, затем устройство перестанет работать. (Рис. 9)

В автоматическом режиме мощность машины изменяется автоматически в зависимости от количества обнаруженной грязной воды или пыли. И соответственно меняется цвет светодиода. Чем больше обнаружено грязной воды или пыли, тем больше красных огней. И чем меньше обнаружено грязной воды или пыли, тем больше синих огней.

Примечание:

1. При чистке ковра, пожалуйста, сначала очистите насадку для пола (подробности см. в разделе "Чистка и техническое обслуживание, чистка насадки для пола"), а для глубокой очистки ковра рекомендуется заменить щетку для ковра. (Щетку для ковра можно выбрать в соответствии с вашими потребностями и приобрести у дистрибьюторов JIMMY)
2. Если уровень заряда батареи ниже 20%, он не может быть переключен в режим ковра.
3. В автоматическом режиме на ролик подается небольшое количество воды. Это не является дефектом.
   Поскольку пылесос предназначен для различных типов поверхностей, важно не переливать воду в автоматическом режиме, чтобы не повредить натуральное дерево (чтобы оно не разбухло). Для очистки сложных участков, пожалуйста, используйте кнопку ручного распыления воды.

Когда вертикальный пылесос работает, нажмите кнопку распыления воды, функция автоматического распыления воды включена по умолчанию. На светодиодном экране появится индикатор автоматического распыления, и чистая вода будет автоматически распыляться на щетку. Чтобы

отключить функцию автоматического распыления воды, продолжайте нажимать кнопку самоочистки более 3 секунд, когда устройство включено. Чтобы снова включить функцию автоматического распыления воды, продолжайте нажимать кнопку самоочистки более 3 секунд, когда устройство включено. (Рис. 10) Если пол очень грязный, вы можете распылить на пол больше воды, используя функцию ручного распыления воды, чтобы улучшить эффект мытья пола. При включенной машине нажмите кнопку ручного распыления воды, распылитель распыляет воду веерообразно; отпустите кнопку распыления воды, чтобы прекратить распыление воды. Функция ручного распыления воды может быть активирована независимо от того, включена или выключена функция автоматического распыления воды. (Рис. 11)

Примечание:

1. Кнопка ручного распыления воды не может использоваться одновременно с кнопкой включения/выключения или кнопкой режима.
2. Рекомендуется использовать режим "Carpet" при сильном загрязнении или пятнах от воды.
   При чистке ковра, пожалуйста, отключите функцию автоматического распыления воды.
3. Пожалуйста, используйте чистящий раствор с низким содержанием пены, не наливайте легко пенящийся раствор в резервуар для чистой воды, в противном случае, образуется большое количество пены, что может привести к выходу устройства из строя.

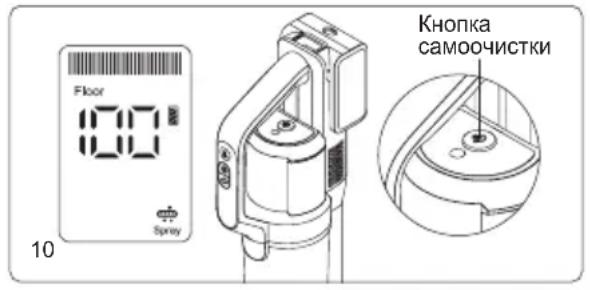

Floor 100% Sprey 10 Кнопка самоочистки

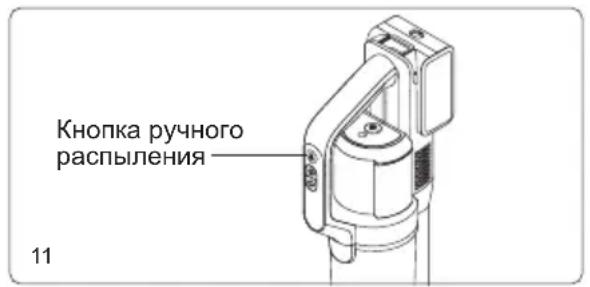

Кнопка ручного распыления 11

Кнопка Щетка для ковра 12-1

Кнопка Шелевая насадка 12-2

Функция уборки под мебелью

Если изделие положить горизонтально для уборки под мебелью, мощность автоматически снизится. Это нормально. Когда изделие лежит горизонтально, не встряхивайте его сильно, чтобы вода не попала в пылесборник.

Использование ручного пылесоса

1. Снимите пылесос и подключите к нему необходимые насадки. Нажмите кнопку включения/выключения. Загорится экран дисплея. Режим по умолчанию - режим floor. Нажмите кнопку mode для переключения между режимами floor и carpet. Нажмите кнопку включения/выключения еще раз, чтобы выключить пылесос, и экран дисплея погаснет.
2. Ручной пылесос можно подключить к металлической трубке и щетке для ковра, чтобы использовать в качестве ручного пылесоса для уборки пола и ковра. Он также может подключаться к различным аксессуарам, таким как щетка для мягкой мебели, щелевая насадка, электрическая насадка для матраса для различных целей уборки. (Рис. 12). Направьте щетку к горловине ручного пылесоса и нажимайте вверх до тех пор, пока не раздастся звук "щелчок". Нажмите кнопку на щетке, чтобы извлечь ее из пылесоса.

Примечание:

1. При необходимости другие аксессуары, такие как щетка для домашних животных или эластичный шланг, также можно приобрести у местного дистрибьютора JIMMY.
2. Когда уровень заряда батареи опустится ниже 20%, машина автоматически переключится в режим работы с полом.
3. Не используйте ручной пылесос и щетку для ковра для сбора жидкости.

Зарядка устройства

Подключите шнур питания к розетке, подключите пылесос к зарядному устройству, чтобы начать зарядку.

Примечание:

1. Полностью зарядите аккумулятор перед первым использованием. Разрядите аккумулятор перед повторной зарядкой, чтобы продлить срок службы аккумулятора.
2. Если устройство не используется долгое время, пожалуйста, заряжайте его раз в 3 месяца (используйте только шнур питания, входящий в комплект поставки устройства)
3. Если зарядка не выполняется, пожалуйста, выньте шнур питания зарядной базы из розетки, чтобы избежать опасности случайного прикосновения.
4. Если необходимо заряжать аккумулятор отдельно, соответствующее зарядное устройство можно приобрести у дистрибьютора JIMMY.

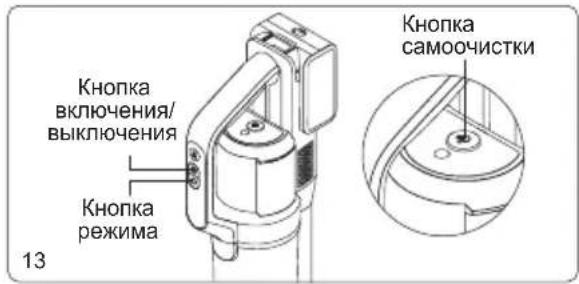

Кнопка включения/ выключения Кнопка режима 13 Кнопка самоочистки

Режим горячей сушки 30 14-1 14-2

Режим самоочистки Clean

Функция самоочистки и горячей сушки

1. Режим самоочистки + быстрой сушки (сушка роликовой щетки): В режиме зарядки нажмите кнопку самоочистки, чтобы перейти в режим самоочистки и быстрой сушки. (Рис. 13) После завершения процесса самоочистки пылесос автоматически перейдет в режим быстрой сушки. Если мощности недостаточно, пылесос автоматически перейдет в режим быстрой сушки после зарядки.
2. Самоочистка + полная сушка (сушка всасывающего отверстия, роликовой щетки, воздушного канала, НЕРА-фильтра, резервуара для грязной воды и т. д.): В режиме зарядки нажмите и удерживайте кнопку самоочистки, чтобы перейти в режим самоочистки и полной очистки. После завершения процесса самоочистки пылесос автоматически перейдет в режим полной сушки. Если мощности недостаточно, пылесос автоматически перейдет в режим полной сушки после зарядки.

Примечание:

1. Перед запуском режима самоочистки установите поддон на зарядную базу. Не активируйте режим самоочистки без поддона.
2. Устройство очистит воздушный канал и роликовую щетку для пола в режиме самоочистки.
3. Прежде чем приступить к самоочистке, пожалуйста, слейте воду из резервуара для грязной воды и убедитесь, что устройство установлено на зарядную подставку, шнур питания подключен к розетке и зарядной подставке, а в резервуаре для чистой воды осталось не менее 50% воды. После самоочистки, пожалуйста, снова очистите резервуар для грязной воды.
4. При снижении мощности менее чем на 15% машина не может перейти в режим самоочистки или горячей сушки. После зарядки в течение определенного периода времени она может работать в режиме самоочистки или горячей сушки.
5. Чтобы остановить процесс самоочистки, нажмите кнопку включения/выключения или кнопку переключения режима, после чего устройство автоматически вернется в режим зарядки. (Рис. 14)
6. После завершения процесса самоочистки машина автоматически перейдет в режим горячей сушки.

Индикатор пустого резервуара для чистой воды

1. Во время использования сухого и влажного режима, "(!)если на светодиодном экране отображается сообщение "Нет чистой воды, пожалуйста, налейте воды", пожалуйста, налейте чистую воду в резервуар для чистой воды, а затем продолжайте использовать в обычном режиме.
2. Вовремя самоочистки, если в резервуаре для чистой воды нет воды, самоочистка автоматически

прекращается, и голос напоминает: "Нет чистой воды, пожалуйста, налейте воды". Пожалуйста, налейте чистую воду в резервуар для чистой воды, а затем снова нажмите кнопку самоочистки, чтобы возобновить самоочистку.

Заполните резервуар чистой водой

Заполните резервуар для чистой воды: После снятия резервуара для чистой воды откройте пробку для заполнения водой, переверните ее вверх, чтобы открыть отверстие для подачи воды, налейте чистую воду и чистящий раствор, а затем верните пробку в исходное положение и установите резервуар для чистой воды на место. (Рис. 15)

Отверстие для наполнения водой 15

Примечание: При добавлении чистой воды вы можете добавить чистящий раствор JIMMY, входящий в комплект поставки изделия, соотношение составляет примерно два колпачка чистящего раствора на один полный резервуар для воды, температура воды не должна превышать 40°C.

Индикатор заполнения резервуара для грязной воды

1. Если при сухой или влажной уборке обнаружится, что бак для грязной воды заполнен, машина прекратит работу и выдаст голосовое напоминание. Пожалуйста, очистите полный бак для грязной воды и поставьте его на место перед использованием.
2. Когда обнаружится, что бак для грязной воды заполнен в режиме самоочистки, машина прекратит работу и выдаст голосовое напоминание. Пожалуйста, очистите полный бак для грязной воды, поставьте его на место и нажмите кнопку самоочистки, чтобы возобновить самоочистку.

Очистка резервуара для грязной воды

Снимите верхнюю крышку резервуара для грязной воды и раму фильтра, слейте грязную воду, соберите резервуар для грязной воды после промывки и установите его обратно в основной корпус. (подробности см. в разделе "Чистка и обслуживание резервуара для грязной воды")

Индикатор застревания роликовой щетки

При работе пылесоса в рабочем режиме или в режиме самоочистки, если роликовая щетка застряла, машина остановится и подаст голосовое напоминание. Пожалуйста, выньте валик из роликовой щетки, очистите от посторонних предметов, прилипших к валику щетки, или от волос, намотанных на валик щетки, и снова установите валик в роликовую щетку, чтобы возобновить работу.

Очистка роликовой щетки

После извлечения резервуара для чистой воды извлеките роликовую щетку, используйте лезвие мини-щетки, чтобы срезать волоски, наматывающиеся на роликовую щетку, и очистите посторонние предметы, прикрепленные к роликовой щетке и напольной головке, установите роликовую щетку и резервуар обратно. (подробности см. в разделе "Чистка и техническое обслуживание напольной головки в сборе")

Индикатор блокировки воздуховода

1. Когда пылесос находится в рабочем режиме или в режиме самоочистки, если воздушный канал заблокирован, машина прекратит работу и выдаст голосовое напоминание. Пожалуйста, последовательно очистите возможные засоренные участки, такие как ручной пылесос, воздушный фильтр, резервуар для грязной воды. После очистки перезапустите машину для работы.
2. При работе ручного пылесоса, если канал подачи воздуха заблокирован, пылесос автоматически остановится. В это время необходимо очистить пылесборник и фильтр.

Очистка воздуховода

Разберите резервуар для грязной воды, снимите верхнюю крышку резервуара для грязной воды

и пылесборник, вымойте все детали и соберите их обратно. Используйте чистящую щетку, чтобы очистить грязь, посторонние предметы и волосы внутри воздуховода насадки для пола. Установите резервуар для грязной воды обратно в основной корпус.

Снимите пылесборник, затем выньте циклон, опорожните пылесборник, извлеките НЕРА фильтр, очистите все детали и снова соберите пылесборник. (Подробности см. в разделе "Чистка и техническое обслуживание")

Функция голосового напоминания

Продукт включает голосовые напоминания на 6 разных языках: английском, немецком, итальянском, французском, польском и русском. По умолчанию в новом устройстве включена функция подачи голосовых сообщений на английском языке, нажмите на кнопку переключения подачи голосовых сообщений

чтобы переключиться на другой язык, продолжайте нажимать кнопку, чтобы отключить подачу голосовых сообщений; снова нажмите на данную кнопку, чтобы включить функцию подачи голосовых сообщений. (Рис.16)

Примечание: При использовании устройства в качестве ручного пылесоса функция голосовой связи отсутствует.

Индикатор низкого заряда батареи

1. При эксплуатации в рабочем режиме, звучит голосовое сообщение "Разряжен аккумулятор. Пожалуйста, зарядите аккумулятор", пожалуйста, используйте устройство после зарядки.
2. Если во время работы пылесоса звучит голосовое сообщение «Разряжен аккумулятор, устройство скоро выключится», это означает, что устройство разряжено и будет автоматически отключено. Для использования необходимо зарядить устройство.
3. При использовании пылесоса значок на светодиодном экране отображает оставшиеся рабочие минуты. Когда заряд батареи падает ниже 20%, значок батареи в правом верхнем углу меняет цвет с белого на красный.

Очистка и техническое обслуживание

Очистка резервуара для грязной воды

После выключения пылесоса снимите резервуар для грязной воды, поднимите верхнюю крышку резервуара для воды и снимите с него рамку фильтра, откройте крышку рамки фильтра, выньте фильтр. Вылейте грязную воду и загрязнения из резервуара для воды, затем промойте резервуар для грязной воды, крышку резервуара для воды, рамку фильтра и сам фильтр. Если в трубе резервуара для грязной воды есть посторонние предметы, их можно очистить щеткой для чистки; высушите вышеуказанные детали после мытья. А затем соберите все детали обратно в резервуар для грязной воды. Установите резервуар для грязной воды обратно в основной корпус, чтобы продолжить работу. (Рис. 17)

Примечание:

1. После использования ручного пылесоса рекомендуется немедленно очистить загрязненный резервуар;
2. При повторной установке пылесборника не подкладывайте черную мягкую резину под фильтр.

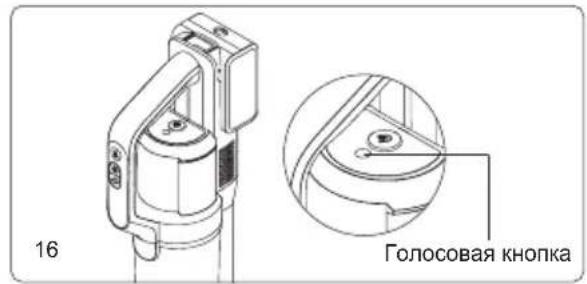

16 Голосовая кнопка

Очистка резервуара для грязной воды 17

Очистка насадки для пола

После извлечения резервуара для чистой воды, роликовой щетки и резервуара для грязной воды вставьте чистящую щетку в круглое отверстие под местом установки основного корпуса, чтобы очистить трубу от посторонних предметов и накипи, а также от намотавшихся волос; Используйте лезвие мини-щетки, чтобы срезать запутавшиеся волосы на щеточном валике; Протрите загрязненные детали машины, а затем соберите их в обратном порядке (валик для щеток можно поместить в корпус валика для сушки). Вымойте чистящую щетку, а затем положите ее обратно в корпус щеточного валика. (Рис. 18)

Примечание: Не мойте насадку для пола водой!

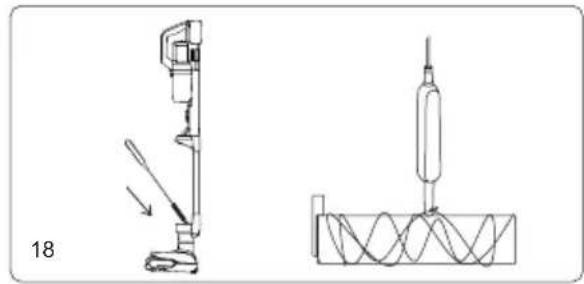

Очистка поддона

Извлеките поддон из зарядной базы для очистки. После того, как он высохнет, установите его обратно для использования. (Рис. 19)

Примечание:

Не мойте зарядную базу!

Не активируйте режим самоочистки, если поддон не установлен на зарядной базе!

Зарядная база не является водонепроницаемой без поддона.

Кнопка выпуска пылезащитного стакана 20

Очистка пылесборника

Нажмите кнопку отсоединения пылесборника, чтобы извлечь пылесборник из ручного пылесоса. Поднимите металлическую ручку циклона, чтобы извлечь циклон в сборе и опорожнить пылесборник. Возьмитесь за металлическую ручку и поверните, чтобы извлечь НЕРА фильтр. (Рис. 20)

Техническое обслуживание и хранение

рекомендуется очищать резервуар для грязной воды, пылесборник, валик для щеток после каждого использования. При возникновении любой из приведенных ниже ситуаций:

1) Фильтр НЕРА пропускает пыль.
2) Сильно поврежден НЕРА фильтр.
3) Роликовая щетка сильно повреждена, наблюдается сильная вибрация и ненормальный шум во время использования.

Рекомендуется приобрести расходные материалы и заменить их, чтобы избежать сбоев в работе машины.

Если устройство не используется в течение длительного времени, поместите его в прохладное и сухое место, избегайте попадания прямых солнечных лучей или влажной среды.

Для упаковки и помещения устройства на хранение обязательно выполните его очистку и высушите все детали, чтобы не допустить повреждения устройства.

Поиск и устранение неисправностей

Перед обращением в службу послепродажного обслуживания следует изучить приведенную ниже информацию.

Неисправность Возможная причина Способ устранения
Невозможно запустить или остановить вовремя использования.	Низкий заряд батареи. Перезарядите	батарею.
	Кнопка включения/выключения не нажата.	Нажмите кнопку включения/выключения.
	Наматывание посторонних предметов на роликовую щетку.	Очистите роликовую щетку.
	Резервуар для грязной воды заполнен.	Очистите резервуар для грязной воды.
	Аккумуляторная батарея собрана неправильно.	Выполните повторную сборку батареи.
	Всасывающее отверстие засорено.	Очистите всасывающее отверстие фильтра.
Слабое всасывание	Всасывающее отверстие засорено.	Очистите всасывающее отверстие фильтра.
	Не установлен фильтр НЕРА	Установите фильтр НЕРА.
Посторонние шумы	Всасывающее отверстие засорено.	Очистите всасывающее отверстие фильтра.
	Не установлен фильтр НЕРА. Установите фильтр НЕРА.
Распылитель не разбрызгивает воду.	Резервуар для чистой воды пуст.	Наполните резервуар для чистой воды.
	Кнопка распыления воды не нажата.	Нажмите на кнопку распыления воды.
	Резервуар для чистой воды смонтирован неправильно.	Снова установите резервуар для чистой воды.
Распыление воды из канала для выпуска воздуха.	Используется фильтр, который еще не до конца просушен.	Перед использованием просушите фильтр после промывки.
	В резервуаре для грязной воды фильтр не установлен.	Установите фильтр в резервуар для грязной воды.
	Под фильтром образуются складки мягкого пластика.	Переустановите фильтр, мягкий клей не должен образовывать складки.

Примечание: Если приведенное выше руководство по устранению неполадок не дает решения или на экране отображается код ошибки от F0 до F9, пожалуйста, обратитесь в службу технической поддержки или к местному дистрибьютору за поддержкой.

Спецификация устройства

Технические характеристики

Наименование Беспроводной пыле	сос с сухой и влажной уборкой
Модель PW11 Plus
Номинальная мощность 400 Вт
Емкость аккумулятора 4000 мАч 21,6 В
Время зарядки 5 Ч+/-0,5 Ч
Номинальное подводимое питание	220-240 В ~ 50-60 Гц
Номинальное напряжение 21,6 В

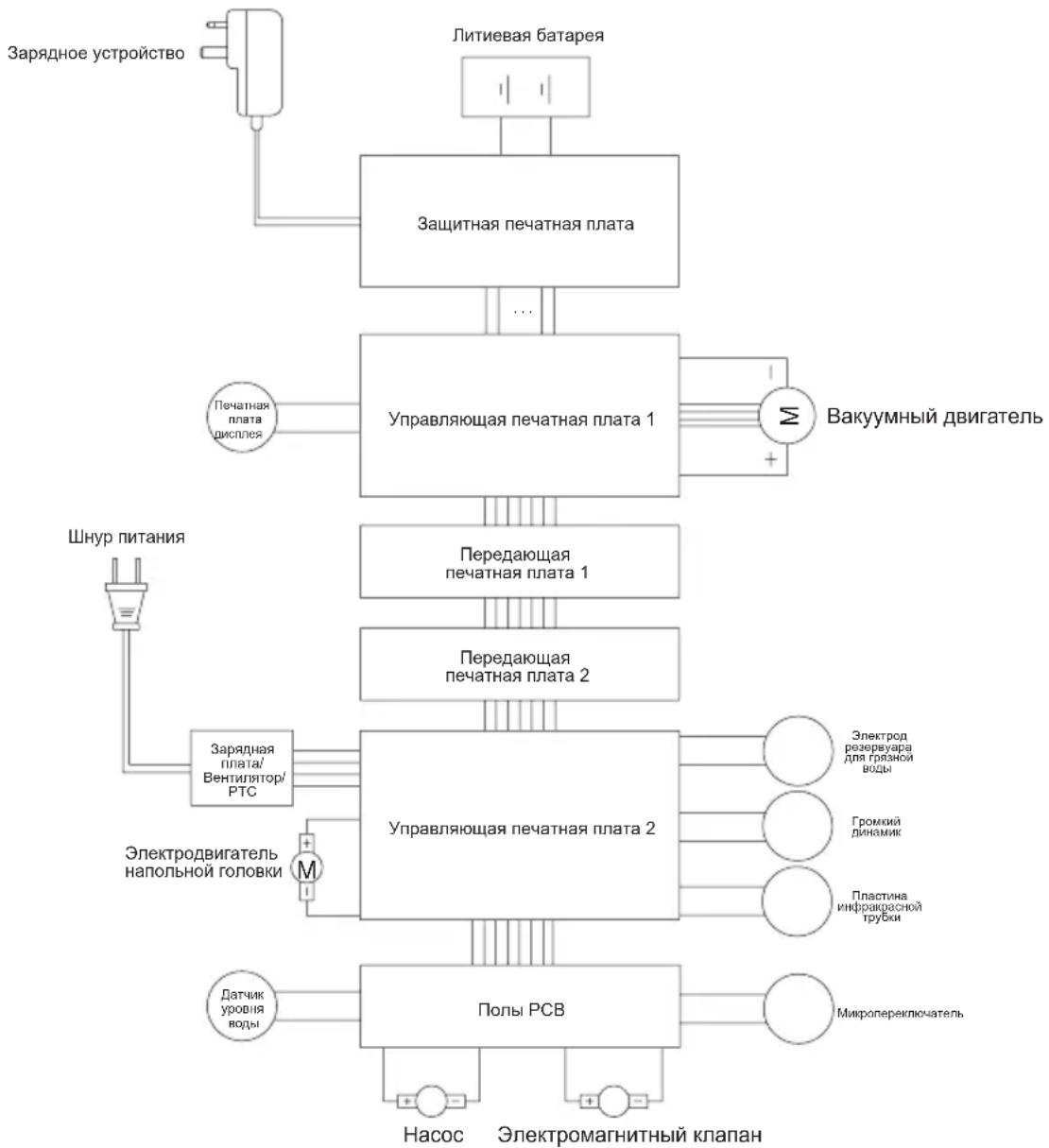

Монтажная схема

Информация о производителе

Производитель	Кингклин Электрик Ко., Лтд
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

CE

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отслужившие приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы, и, в соответствии с Европейской директивой 2006/66/EC, поврежденные либо отработанные аккумуляторные батареи/батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Аккумуляторные батареи/батарейки:

Возможны изменения без предварительного уведомления.

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением прибора.

Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду.

Аккумуляторные батареи/батарейки следует собирать, по возможности в разряженном состоянии, для вторичной переработки или утилизации экологически безопасным образом.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

B45H/03E

DBP800547

0742X

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D - год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
2016 А Январь 1 1 1 17 Н
2017 В Февраль		2 2 2 18 J
2018	С	Март	3	3	3	19	К
2019	Д Апрель 4 4 4 20 L
2020	Е	Май	5	5	5	21	М
2021 F	Июнь	6 6 6 22 N
2022	G	Июль	7	7	7	23	P
2023	Н	Август	8	8	8	24	Q
2024	J	Сентябрь 9 9 9 25 R
2025	К	Октябрь	А	10	А	26	S
2026	L	Ноябрь	В	11	В	27	T
2027	М	Декабрь	С	12	С	28	U
2028	N			13 D 29 V
2029 P			14 E 30		W
2030	Q			15 F 31 X
2031	R			16	G

Сделано в Китае

Товар сертифицирован
