Аудиопроигрыватель класса HI-FI

取扱説明書

Instruction Manual

Mode d'emploi

Руководство по эксплуатации

使用手册

使用手册

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Содержание

Перед началом 2

Содержимое упаковки ....3

Названия частей ....4

Названия частей ....4

Начальная настройка ....6

Включение питания и начальные настройки .....6

Воспроизведение 8

Копирование музыки через программу "X-DAP

Link" 8

Копирование музыкальных файлов

перетаскиванием ....13

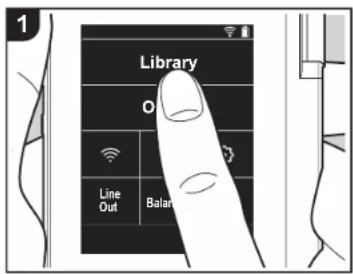

Прослушивание музыкальных файлов из "Библиотека" ..... 14

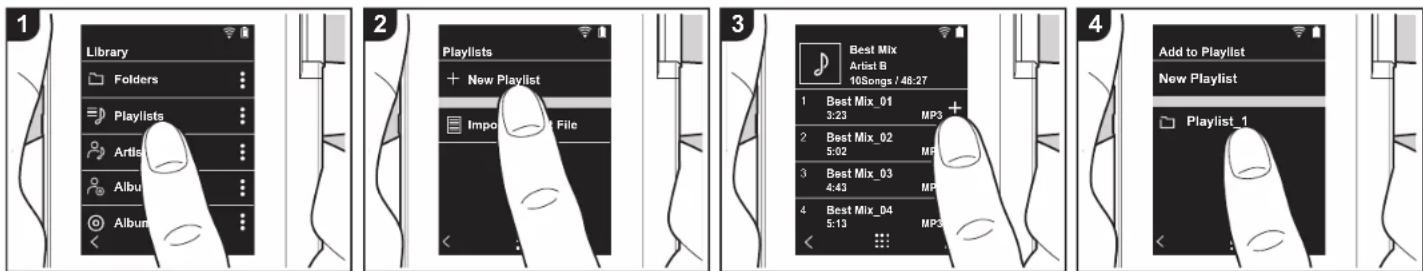

Создание списка воспроизведения .....16

Использование сетевых служб .....17

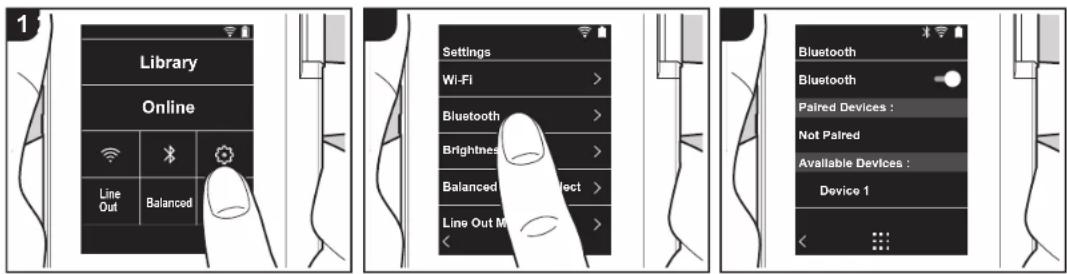

Подключение BLUETOOTH ^® 18

Вых.линия 19

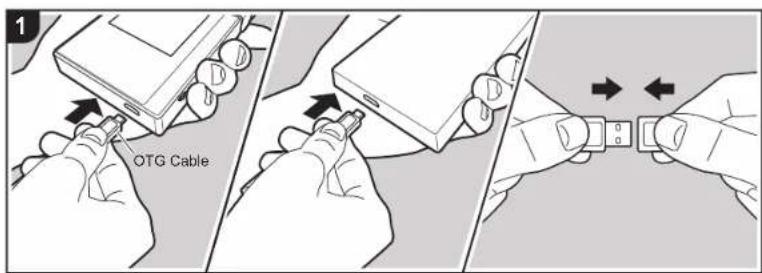

Выход USB 20

Расширенная настройка ......21

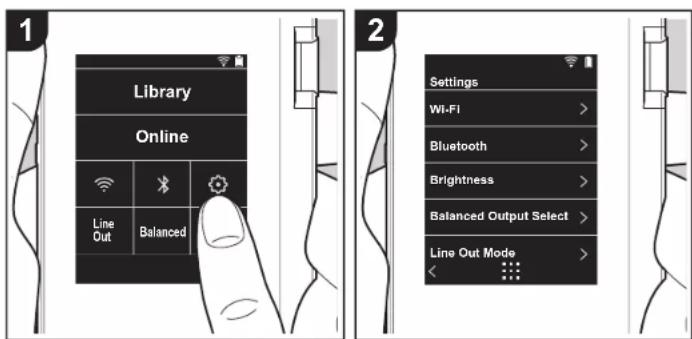

Различные настройки 21

ИИНастройка аудио ....25

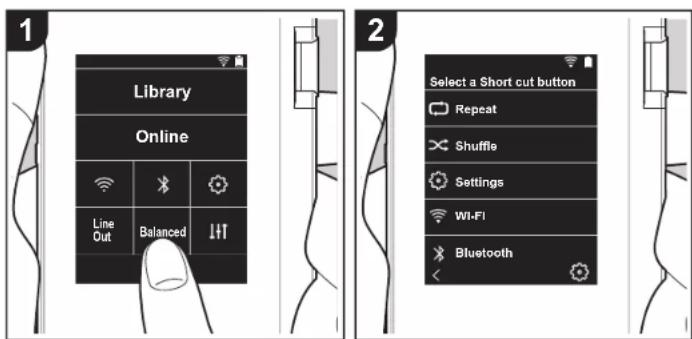

Настройка начального экрана .....27

Обновление программного обеспечения .....28

Дополнительная информация ....30

Дополнительная информация ....30

Другие функции ...... 31

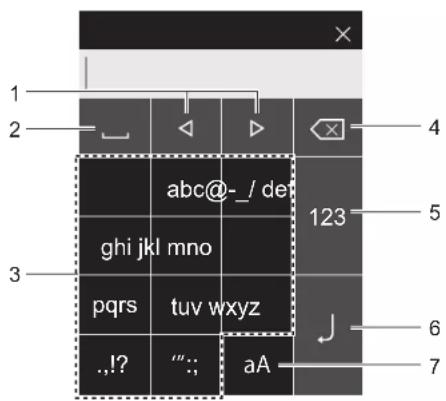

Ввод текста 31

Общие характеристики ....32

Предостережения 33

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Содержимое упаковки

1

1. Основное устройство (1)
2. Кабель micro-USB (1)
3. Защитная пленка (1) Защищает основное устройство. Снимите временную пленку с дисплея и нанесите эту пленку.
4. Краткое руководство по началу работы (1)
   * Этот документ — онлайновое руководство по эксплуатации. Оно не входит в комплект поставки.

Перед началом

Названия частей

Начальная настройка

Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

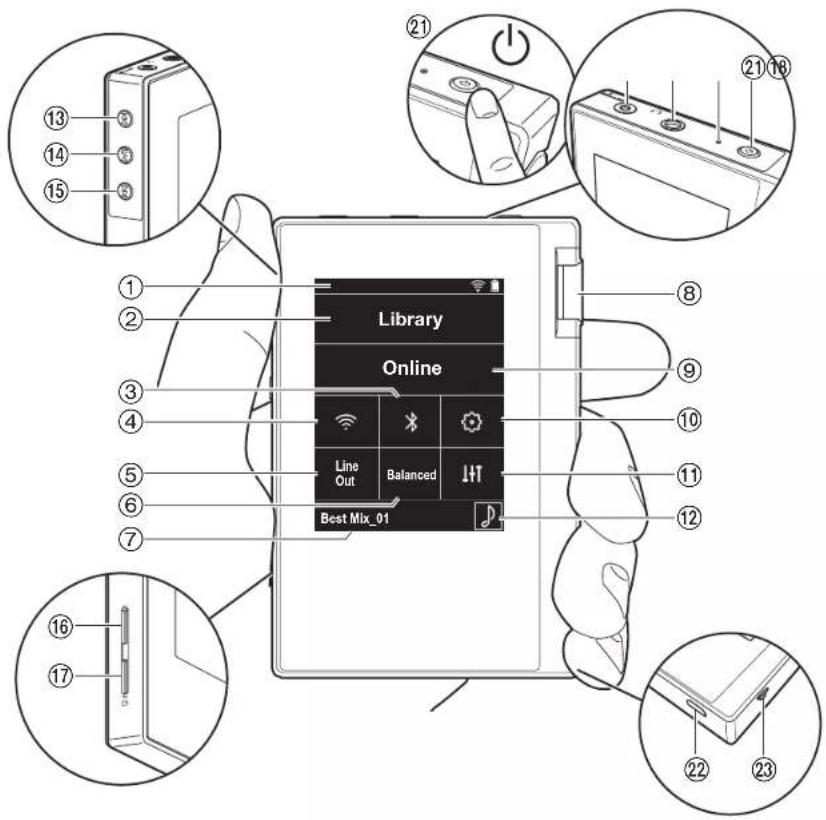

Названия частей

1. Строка состояния
2. Библиотека: коснитесь для отображения композиций, скопированных с компьютера (P14).
3. Включение или выключение функции BLUETOOTH. "Отображается в строке состояния, если эта функция включена. Для подключения внешних устройств с функцией BLUETOOTH необходимо выполнить их сопряжение. Сведения о настройках соединения см. в разделе "Подключение BLUETOOTH®" (P18).
4. Включение или выключение функции Wi-Fi. "Это бражается в строке состояния, если эта функция включена. Для использования функций Wi-Fi требуется задать настройки соединения. Сведения о настройках соединения см. в разделе "2. Wi-Fi" (P7).

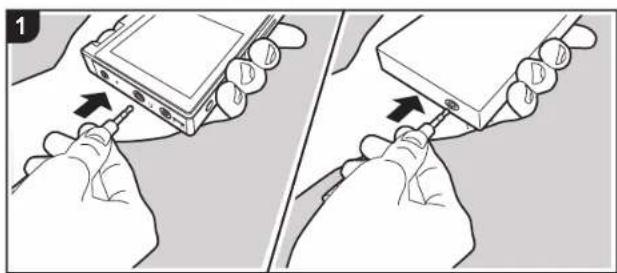

5. Вых.линия: для подключения внешнего оборудования выход на наушники можно переключить в режим выходной линии. Если эта функция включена, в строке состояния отображается "Line Out".
6. Коснитесь для переключения между режимами "Balanced" и "A.C.G." при использовании балансных наушников.

Balanced: по сравнению с обычным небалансным режимом позволяет получить больший выходной сигнал, а поскольку высокое напряжение не зазем является вместе со слабым сигналом, можно ожидать превосходного качества музыки. Благодаря большем у выходному сигналу можно использовать наушники с более высоким импедансом.

A.C.G.: основное функционирование такое же, как и в режиме Balanced, однако здесь используются еще больше строгие стандарты заземления, поэтому вы можете получить звук большей четкости и стабильно сти, чем в режиме Balanced. При этом уровень выходной громкости такой же, как и в обычном небалансном режиме.

1. Имя воспроизводимой композиции. Коснитесь, чтобы открыть экран воспроизведения.
2. Диск регулировки громкости: вращайте для регулировки громкости.

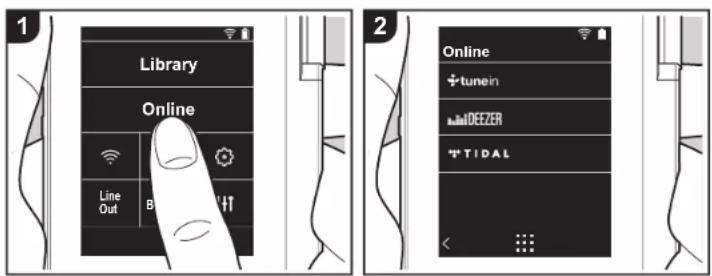

3. Онлайн: коснитесь для отображения экрана со

Перед началом

Названия частей

Начальная настройка

Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

списком сетевых служб, таких как Tuneln Radio и т. п. (P17).

1. Вы можете выполнить различные настройки устройства, такие как настройки Wi-Fi и BLUETOOTH (P21).

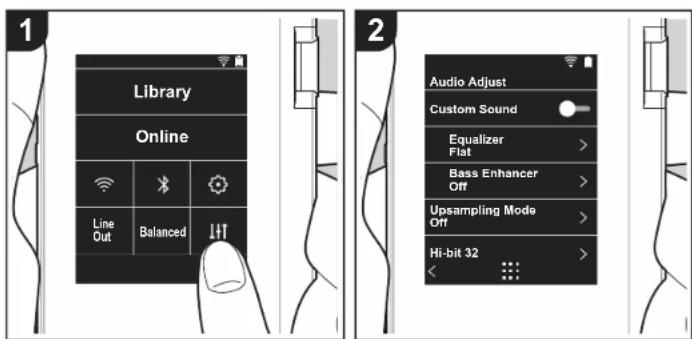

2. Вы можете задать желаемое качество звука (P25).
3. Художественное оформление: отображается худо жественное оформление воспроизводимой композиции. Коснитесь, чтобы открыть экран воспроизведения.
4. Кнопка пропуска (1) переход к следующей компо зиции. Нажмите и удерживайте эту кнопку, чтобы быстро перемотать композицию вперед.
5. Кнопка воспроизведения/паузы (▶ / ||
6. Кнопка пропуска (1) переход к началу композиции или предыдущей композиции. Нажмите и удерживайте эту кнопку, чтобы быстро перемотать композицию назад.
7. Гнездо 1 для карты micro SD
8. Гнездо 2 для карты micro SD • Для установки карты micro SD разверните ее контактами вверх и вставьте в гнездо до щелчка.

- Чтобы извлечь карту micro SD, необходимо сначала демонтировать ее (P33). После демонтирования нажмите карту micro SD до щелчка и вытащите ее прямым движением. Карта micro SD может вылететь, не потеряйте ее.

1. Гнездо для подключения наушников (валод) дключите наушники, совместимые с балансным выходом. (2,5 мм/4 контакта)

2. Гнездо для подключения наушников (4) по дключите обычные наушники. (3,5 мм/3 контакта) • Устройство не поддерживает одновременное использование гнезд для обычных и балансных наушников. Одновременное использование обоих гнезд может привести к повреждению.

3. Индикатор зарядки: загорается после начала зарядки. После завершения зарядки индикатор выключается. Если устройство находится в состоянии, блокирующем зарядку, индикатор мигает белым светом. Немного подождите и попытайтесь выполнить зарядку еще раз.
4. Кнопка питания(Ф): нажмите и удерживайте для включения питания. Для выключения питания нажмите и удерживайте кнопку, пока не отобразится экран "Выключить питание?". Теперь можно выключить питание касанием кнопки "Да". Для включения или выключения дисплея просто нажмите кнопку.

- Если функционирование становится нестабильным, устройство можно выключить путем нажатия кнопки питания с удержанием ее в пучение не менее 10 секунд. Для получения dopo длительной информации см. раздел "Действия в случае нестабильной работы" (P33).

1. Порт micro-USB: чтобы зарядить устройство (P6) или передать музыкальные файлы (P8, P13), подключите кабель micro-USB из комплекта поставки.
2. Выключатель HOLD: чтобы заблокировать управление устройством, сдвиньте переключатель вверх. Если для функции "Операции в режиме удержания" (P23) выбрано значение "Включение", можно все еще использовать диск регулировки громкости, а также боковые кнопки управления воспронизведением и т. д.

Перед началом

Названия частей

Начальная настройка

Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Включение питания и начальные настройки

Процедура начальной настройки запускается автом атически

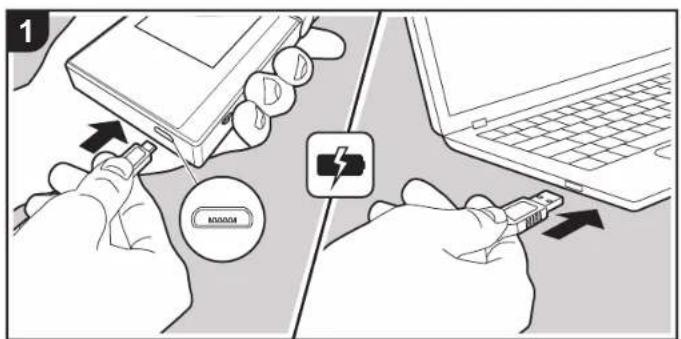

1. На момент покупки батарея не заряжена. Перед использованием устройства зарядите его через кабель micro-USB из комплекта поставки. При подключении кабеля к гнезду micro-USB устройства держите вилку кабеля широкой стороной вниз. Во время зарядки в верхнем правом углу экрана отображается значок зарядки.

- Поскольку возможна неисправность, не испо льзуйте принадлежности с какими-либо другими услугами, кроме данного блока, и не испо льзуйте какой-либо другой кабель USB, кроме того, что прилагается к данному блоку. - Зарядку можно также выполнять при включенном устройстве. В этом случае время зарядки может увеличиться.

1. После начала зарядки питание включается автом атически, и запускается процедура начальной настройки.

2. Сначала выберите язык. Пролистните список языков вверх или вниз и выберите язык. После выбора языка отобразится подтверждение о начальных настройках. Нажмите кнопку "Да". В случае выбора "Нет" начальная настройка прерывается и отображается начальный экран.

Перед началом

Названия частей

Начальная настройка

Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

- Настройку параметров "Пароль (P23)" и "Wi-Fi (P21)" можно завершить позднее.

1. Пароль

Для защиты устройства задайте пароль. После задания пароля отобразится экран, появляющийся при включении питания или дисплея. Если вы нам ereваетесь использовать сетевые службы, создайте пароль для защиты вашей учетной записи.

1. Введите четырехзначное число. В случае ошибки при наборе коснитесь "☒
2. Для подтверждения введите пароль еще раз. • Если вы введите неправильный пароль три раза, ото бразится запрос инициализации настроек устройства. Обратите внимание, что даже при инициализации настроек скопированные м узыкальные файлы не удаляются.

2. Wi-Fi

Задайте эти настройки, чтобы использовать на этом устройстве сетевые службы, такие как TuneIn Radio.

Wi-Fi можно подключить следующими двумя способам и.

Выбор SSID:

1. Выберите в списке SSID подключаемую точку до ступа.

2. Если SSID точки доступа не отображается, выберите "Другое..." в списке SSID и следуйте ото бражаемым на экране инструкциям по конфигурации.

3. Коснитесь поля пароля точки доступа, введите пароль и коснитесь "Подключить". Подробную информацию о том, как вводить текст, см. в разделе "Ввод

текста" (P31).

1. После выполнения всех подключений в строке состояния на экране отображается "

Использование кнопки:

• Точка доступа должна иметь кнопку автоматической настройки.
• Коснитесь "Кнопка" на экране и нажмите кнопку авто матической настройки на точке доступа.
• Функции кнопки автоматической настройки зависят от конкретного устройства. См. инструкции в руко водстве по эксплуатации вашего устройства.
• После выполнения всех подключений в строке состояния на экране отображается "

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Копирование музыки через программу "X-DAP Link"

1 X-DAP Link Q DOWNLOAD

2 PANNAAG

3 DAP DAP

Музыкальные файлы можно скопировать с компьютера во встроенную память этого устройства или на карту micro SD в этом устройстве, а затем прослушать их через "Библиотека" (P14). Для этого можно воспользоваться программным обеспечением для копирования данных "X-DAP Link" или перетащить файлы (P13).

• X-DAP Link совместимо с операционными системами Windows® 10 (32/64-разрядной), Windows® 8/8.1 (32/
  64-разрядной) и Windows® 7 (32/64-разрядной).
• Чтобы скопировать данные на карту micro SD, вставьте карту в гнездо (P5).
• Перед извлечением карты micro SD карту micro SD необходимо демонтировать (P33).
• Устройство не поддерживает карты micro SD форм ата NTFS.

Установка [X-DAP Link] на компьютер

Устройство поддерживает X-DAP Link 1.2.0 и более по здних версий. Если вы используете 1.2.0 или более раннюю версию, перед продолжением установите по следнюю версию.

При включенном устройстве выполните следующую про цедуру.

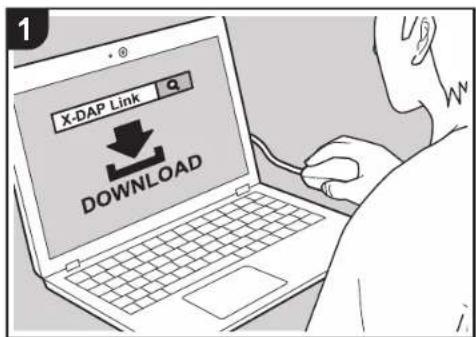

1. Запустите компьютер и загрузите программу-установки X-DAP Link с указанного ниже веб-сайта. http://www.jp.onkyo.com/audiovisual/portable/dap/license.htm Чтобы установить программу, дважды щелкните по файлу "setup.exe". Следуйте указаниям на экране. По сле установки на рабочем столе создается ярлык программы.

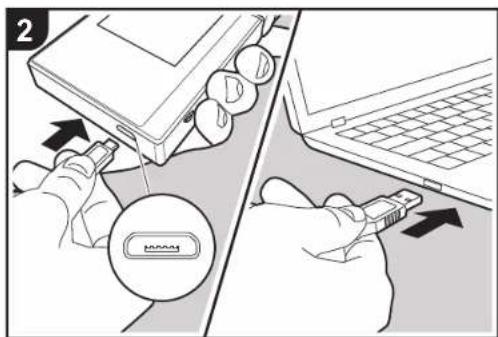

2. Подключите устройство к компьютеру через кабель micro-USB из комплекта поставки. При подключении кабеля к гнезду micro-USB устройства держите вилку кабеля широкой стороной вниз. Неправильные действия при вставлении могут привести к по врождению вилки или гнезда. Когда появится экран "Перейти в реж.хран.на USB-кarte?", коснитесь "Да". После появления кнопки

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

"Размонтир." не касайтесь ее до завершения передачи списка воспроизведения. Если вы ко снулись ее, отсоедините кабель micro-USB и присо едините его снова.

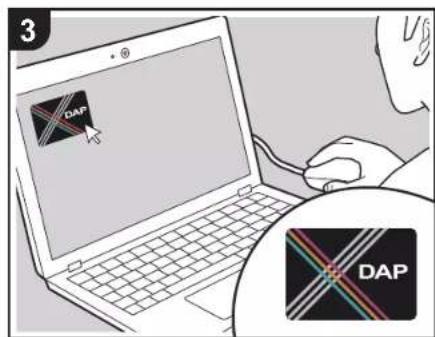

1. Запустите X-DAP Link. После запуска программы ото бразятся экраны следующих типов.

Копирование музыки с компьютера

Щелкните ① и выберите папку с музыкальными файлами для копирования. Если эта папка уже ото бражается, начните выбирать в области ②.

Если имеются музыкальные файлы, загруженные с onkyo music (веб-сайт музыкальных файлов), выберите эту папку.

iTunes Media

Если вы используете службу iTunes®, отобразится список воспроизведения и контент. Если выбрать iTunes нельзя, откройте "Настройки" - "Дополнения" в

iTunes и установите флажок "Предоставлять другим программам доступ к файлу XML Медиатеки iTunes".

- Вид экранов и функционирование могут зависеть от версии iTunes. Подробнее см. инструкции пользователя iTunes.

1. После ее выбора в центре экрана отобразится список музыкальных файлов.

1. Щелкните ③ в нижнем левом углу экрана и выберите место назначения. При копировании в Внутренняя память устройства выберите "Internal", при копировании на карту micro SD — "Removable disk" для карты назначения, затем щелкните "ОК". Вы также мо жете щелкнуть ④ ⑤ для указания других мест назначений копирования в ③.

1. Выберите музыкальные файлы для копирования в со ответствии с местом назначения копирования, указанным в шаге 3. Если место назначения копирования выбрано щелчком ③, установите переключатели в столбце ⑥ слева от добавляемых м музыкальных файлов. Щелкнув переключатель ⑦ вверху списка, можно выбрать или отменить выбор всех композиций.

- Если в месте назначения копирования уже имеются скопированные музыкальные файлы, переключатель устанавливается автоматически. Если вы желаете удалить музыкальные файлы с устройства, отмените их выбор.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Если место назначения копирования выбрано щелчко м ④, щелкните ⑤ в центральном столбце, а если щелчком ⑤ — переключатель ⑨ в столбце справа.

1. Если место назначения копирования выбрано щелчко м ③ в шаге 3, щелкните ⑩.

Если место назначения копирования выбрано щелчко м ④, щелкните ⑪, а если щелчком ⑤ — ⑫.

1. Для копирования выбранных музыкальных файлов на устройство нажмите "ОК" на экране по тдверждения.
2. Если при копировании какого-либо музыкального файла отобразится сообщение об ошибке, перезагрузите устройство и повторите операцию. Если сообщение об ошибке отобразится снова, удалите с компьютера папку "xdaplink" во внутренней памяти устройства.
3. Коснитесь "Размонтир." на экране устройства и отсо едините кабель micro-USB. Инструкции по воспроизведению см. в разделе "Прослушивание музыкальных файлов из "Библиотека""(P14).

Создание списка воспроизведения с помощью "X-DAP Link"

С помощью "X-DAP Link" можно создать список воспроизведения, а затем передать его на это устройство вместе с музыкальными файлами. Создание списков воспроизведения с помощью X-DAP Link поддерживается версией X-DAP Link 1.3.0 и более поздними. Если вы используете 1.3.0 или более раннюю версию, перед продолжением установите последнюю версию.

повреждению вилки или гнезда. Когда появится экран "Перейти в реж.хран.на USB-карте?", коснитесь "Да". После появления кнопки "Размонтир." не касайтесь ее до завершения передачи списка воспроизведения. Если вы коснулись ее, отсоедините кабель micro-USB и присоедините его снова.

1. Запустите X-DAP Link.

2. Щелкните ① с левой стороны экрана и введите название списка воспроизведения. После щелчка по "ОК" созданный список воспроизведения добавится на левой стороне экрана.

1. Щелкните ② и выберите папку с музыкальными файлами, которые нужно добавить в список воспроизведения. Если папка, которую нужно добавить в список воспроизведения, уже отображается, начните выбирать в области ③.

При включенном устройстве выполните следующую процедуру.

1. Подключите устройство к компьютеру через кабель micro-USB из комплекта поставки. При подключении кабеля к гнезду micro-USB устройства держите вилку кабеля широкой стороной вниз. Неправильные действия при вставлении могут привести к

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

1. Перетащите в созданный список воспроизведения музыкальные файлы, которые нужно туда добавить.

1. Чтобы продолжить добавление композиций в список воспроизведения, повторяйте шаги 4 и 5.

2. Щелкните ④ в левом нижнем углу экрана и выберите место назначения для передачи.

1. При передаче во встроенную память данного устройства выберите "Internal", при передаче на карту micro SD выберите "Removable disk" для карты назначения копирования, а затем щелкните "ОК" в

области 5

- Независимо от места назначения, куда был передан список воспроизведения, он отображается на том же месте в списке на данном устройстве.

1. После выбора списка воспроизведения для передачи на данное устройство в середине экрана появится окно, подобное показанному ниже. Установите флажок ⑥ с левого края, а затем щелкните ⑦.

1. Для копирования выбранного списка воспроизведения на устройство нажмите "ОК" на экране подтверждения.

- Если при передаче списка воспроизведения появится сообщение об ошибке, перезагрузите устройство и повторите операцию. Если сообщение об ошибке по явится снова, удалите на компьютере папку "xdaplink" из внутренней памяти устройства.

1. Коснитесь "Размонтир." на экране устройства и отсоедините кабель micro-USB. Инструкцию по загрузке списков воспроизведения см. в разделе "Загрузка списков воспроизведения" (P16).

Резервное копирование списков

воспроизведения на компьютере

Для созданных на устройстве списков воспроизведения можно создать резервные копии на компьютере с помощью X-DAP Link. Списки воспроизведения можно восстановить из резервных копий, передав их из X-DAP Link.

Как выполнить резервное копирование:

1. Подключите устройство к компьютеру через кабель micro-USB из комплекта поставки. Когда появится экран "Перейти в реж.хран.на USB-карте?", коснитесь "Да".

2. Запустите X-DAP Link.

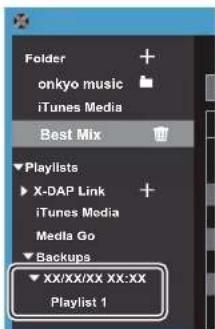

3. После нажатия на ① в левом нижнем углу экрана появится экран "Storage select".

1. Выберите устройство хранения в области ②, установите флажок рядом с "Backup Playlists created on device" в области ③, а затем щелкните "OK" в области ④, чтобы начать резервное копирование.

- Независимо от выбранного устройства хранения, для созданных на данном устройстве файлов списков воспроизведения сразу создаются резервные копии на ПК.

- Для списков воспроизведения, созданных на других устройствах, резервные копии не со здаются.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Store storage device "To create devices does not appear, go to devices with other options and check. The transfers (NTR) and empty. 12.0.1.2009 12.0.1.2010 12.0.1.2011 12.0.1.2012 12.0.1.2013 12.0.1.2014 12.0.1.2015 12.0.1.2016 12.0.1.2017 12.0.1.2018 12.0.1.2019 12.0.1.2020 12.0.1.2021 12.0.1.2022 12.0.1.2023 12.0.1.2024 12.0.1.2025 12.0.1.2026 12.0.1.2027 12.0.1.2028 12.0.1.2029 12.0.1.2030 12.0.1.2031 12.0.1.2032 12.0.1.2033 12.0.1.2034 12.0.1.2035 12.0.1.2036 12.0.1.2037 12.0.1.2038 12.0.1.2039 12.0.1.2040 12.0.1.2041 12.0.1.2042 12.0.1.2043 12.0.1.2044 12.0.1.2045 12.0.1.2046 12.0.1.2047 12.0.1.2048 12.0.1.2049 12.0.1.2050 12.0.1.2051 12.0.1.2052 12.0.1.2053 12.0.1.2054 12.0.1.2055 12.0.1.2056 12.0.1.2057 12.0.1.2058 12.0.1.2059 12.0.1.2060 12.0.1.2061 12.0.1.2062 12.0.1.2063 12.0.1.2064 12.0.1.2065 12.0.1.2066 12.0.1.2067 12.0.1.2068 12.0.1.2069 12.0.1.2070 12.0.1.2071 12.0.1.2072 12.0.1.2073 12.0.1.2074 12.0.1.2075 12.0.1.2076 12.0.1.2077 12.0.1.2078 12.0.1.2079 12.0.1.2080 12.0 . No Cancel

1. По завершении резервного копирования дата и время резервного копирования добавляются на левой стороне экрана.

Folder onkyo music iTunes Media Best Mix Playlists X-DAP Link iTunes Media Media Go Backups XX/XX/XX XX:XX Playlist 1

• Резервные копии файлов списка воспроизведения редактировать на компьютере невозможно.

Как выполнить восстановление:

1. Подключите устройство к компьютеру через кабель micro-USB из комплекта поставки. Когда появится экран "Перейти в реж.хран.на USB-карте?", коснитесь "Да".

2. Запустите X-DAP Link.

3. После нажатия на ⑤ в левом нижнем углу экрана появится экран "Storage select".

5

1. В области ⑥ выберите место для хранения восстановленного файла списка воспроизведения, а затем щелкните "ОК" в области ⑦.

- Независимо от выбранного места для хранения восстановленного списка воспроизведения, он автоматически восстанавливается на данном устройстве.

1. Выберите файл списка воспроизведения, который нужно восстановить, в области Ⓐ, а затем установите флажок рядом с "Send backup Playlist to the device" в области Ⓐ на правой стороне экрана. Обратите внимание, что если при восстановлении списка воспроизведения на данном устройстве уже есть список воспроизведения с таким же названием, он будет перезаписан.

1. Щелкните 10 в левом нижнем углу экрана, а затем щелкните "ОК", чтобы начать восстановление файла.


Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Копирование музыкальных файлов перетаскиванием

Музыкальные файлы можно скопировать с компьютера во встроенную память этого устройства или перетащить их на карту micro SD в этом устройстве, а затем про слушать их через "Библиотека" (P14).

• Чтобы скопировать данные на карту micro SD, вставьте карту в гнездо (P5).
• Перед извлечением карты micro SD карту micro SD необходимо демонтировать (P33).
• Устройство не поддерживает карты micro SD форм ата NTFS.

Копирование музыки с компьютера

1. Подключите устройство к компьютеру через кабель micro-USB из комплекта поставки. При подключении кабеля к гнезду micro-USB устройства держите вилку кабеля широкой стороной вниз. Неправильные действия при вставлении могут привести к по вреждению вилки или гнезда. Когда появится экран "Перейти в реж.хран.на USB-карте?", коснитесь "Да". После появления кнопки "Размонтир." не касайтесь ее до завершения передачи списка воспро изведения. Если вы коснулись ее, отсоедините кабель micro-USB и присоедините его снова.
2. Если на компьютере отображается надпись "AutoPlay" или аналогичная, выберите "Open folder to view files" и перейдите к шагу 3.
3. Откройте "РС", "My Computer" и т. д. на компьютере.
4. Выберите место сохранения из списка. Чтобы скопировать во встроенную память устройства, откройте "Internal". Чтобы скопировать на карту micro SD, откройте карту "Removable disk", на которую вы намерены записать файлы.
5. Отображаемый экран зависит от операционной системы и языка компьютера.
6. Перетащите папку на компьютере с музыкальными файлами в место назначения копирования.
7. Коснитесь "Размонтир." на экране устройства и отсоедините кабель micro-USB. Инструкции по воспронизведению см. в разделе "Прослушивание музыкальных файлов из "Библиотека""(P14).

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Прослушивание музыкальных файлов из "Библиотека"

Вы можете прослушать музыкальные файлы, скопированные с компьютера, или находящиеся на вставленной карте micro SD. Обратите внимание, что операции воспроизведения выполняются одинаково в обоих случаях.

• Для получения сведений по установке карты micro SD см. (P5).
  • Перед извлечением карты micro SD карту micro SD необходимо демонтировать (P33).
• Устройство не поддерживает карты micro SD формата NTFS.

■ Воспроизведение музыки в "Библиотека"

1. Категоризованный список скопированных с компьютера композиций можно посмотреть, коснувшись "Библиотека" на начальном экране.
2. Для отображения синхронизо ванных композиций может потребоваться некоторое время.
3. Пролистните экран вверх и вниз и выберите желаемую категорию.

Папки

Отображаются все композиции, нахо дящиеся на одном и том же уровне папки.

Списки воспроизв.

Отображается список созданных списков воспроизведения (P16).

Исполн.

Отображается список по исполнителям, записанным в музыкальных файлах в качестве участников.

Исполнители альбомов

Отображается список по исполнителям, записанным в музыкальных файлах в качестве участников альбома.

Альбомы

Отображается список по альбомам.

Композиции

Отображаются все композиции.

Жанры

Отображается список по жанрам.

1. При нажатии на желаемую компо зицию в списке композиций экран м еняется на экран воспроизведения, и запускается воспроизведение. Чтобы вернуться в список композиций, ко снитесь "« в нижнем левом углу экрана.

2. Не подключайте наушники с им педансом вне нормированного диапазона, поскольку это может привести к повреждению. Характеристики наушников см. в разделе "Общие характеристики"(P32).

3. На момент покупки функция Авт. синхронизация включена, поэтому при копировании музыкальных файлов на устройство или установке карты micro SD с музыкальным и файлами (P5) данные синхро низуются автоматически. Если функция "Авт. синхронизация" (P22)

не включена, композиции могут не отображаться.

■ Изменение порядка категорий в "Библиотека"

Коснитесь "с правой стороны экрана для категории, положение которой нужно изменить в категоризованном списке "Библиотека", а затем коснитесь
"↑ или " "↓Коснитесь " x ", чтобы по дтвердить изменение порядка.

Регулировка громкости

Регулировка громкости выполняется вращением диска регулировки громко сти.

- При вращении диска регулировки гро мкости на экране отображается поло са регулировки громкости.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

35

■ Экран воспроизведения

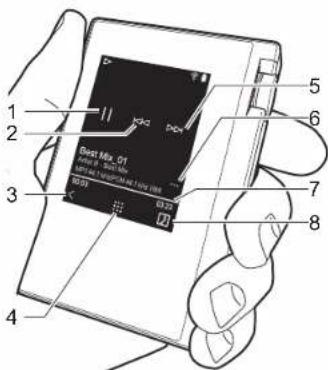

Экран А

1 2 3 4 5 6 7 8 Dust Mix Of Prest. 01, 2021 Max. SIN: 01, 2021 Max. 90.03 90.03 D

1. Воспроизведение/пауза (▶ / □)
2. Пропуск (I)
   Переход к началу композиции или предыдущей композиции.
3. Возврат в список композиций.
4. Переключение на начальный экран.
5. Пропуск (▶▶)
   Переход к следующей композиции.
6. Переключение на экран Ⓗ
7. Строка поиска
   Показывает ход воспроизведения ком позиции. Проведя пальцем влево или вправо от текущего положения воспро изведения можно продолжить воспро изведение с положения, в котором вы поднимите палец.
8. Коснитесь для отображения худо жественного оформления альбома.

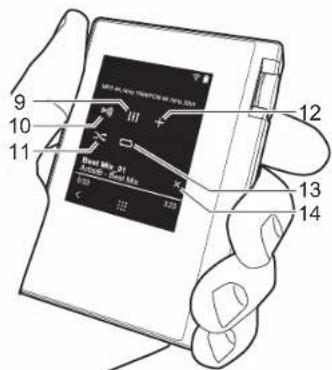

Экран Ⓗ

1. Настройка аудио
   Вы можете задать желаемое качество звука (P25).
2. Переключение выхода между режим ами "Наушники", "Вых.линия" и "Bluetooth".
3. Если выбран режим "Вых.линия", через гнездо наушников подается сигнал максимальной громкости, по этому не используйте наушники. Отрегулируйте уровень громкости на подключенном внешнем устройстве.
4. "Bluetooth" отображается, если включена функция BLUETOOTH и подключено внешнее устройство с функцией BLUETOOTH.
5. Режим воспроизведения в случайном
   порядке
   Включение и выключение режима во спроизведения в случайном порядке касанием. "Отображается в строке состояния на экране, если эта функция включена.
6. Воспроизводимая композиция до бавляется в список воспроизведения (P16).
7. Режим повторного воспроизведения Коснитесь для изменения режима: по втор одной композиции → повтор всех композиций → без повтора. ☐ про бражается в строке состояния на экране, если выбран повтор одной композиции, и "☐ если выбран режим повтора всех композиций.
8. Режим повтора одной композиции нельзя задать при включенном режиме воспроизведения в случайном порядке.
9. Переключение на экран Ⓐ. Если вы переключились на экран Ⓑ из экрана художественного оформления, касание этого элемента вызывает переключение на экран худо жественного оформления.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Создание списка воспроизведения

Вы можете собственный список воспро изведения из ваших любимых компо зиций.

1. Коснитесь "Списки воспроизв." в категоризованном списке в "Библиотека".
2. Коснитесь "Новый список воспр." и введите название. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (P31). После завершения ввода текста коснитесь "«в нижнем левом углу экрана для переключения в список композиций.
3. В этом списке коснитесь "+" справа от композиции, которую вы желаете добавить в список воспроизведения.
4. Коснитесь созданного списка воспро изведения, чтобы зарегистрировать композицию в списке воспро изведения.
5. Чтобы продолжить добавление компо зиций в список воспроизведения, по вторяйте шаги 3 и 4.
6. Списки воспроизведения, со зданные вне "Библиотека", наприм

ер в iTunes, не отображаются в списке списков воспроизведения на устройстве.

■ Изменение списка воспро изведения

Коснитесь "Списки воспроизв." в списке категорий в "Библиотека", чтобы ото бразить список списков воспро изведения.

Удаление списка воспроизведения: Коснитесь "в верхней правой части списка воспроизведения, который требуется удалить, и затем коснитесь "Ш"

Переименование списка воспро изведения:

Коснитесь "в верхней правой части списка воспроизведения, который требуется переименовать, и затем ко снитесь" 7.

■ Изменение композиций в списке во

спроизведения

Коснитесь "Списки воспроизв." в списке категорий в "Библиотека", чтобы отобразить список списков воспроизведения. Коснитесь списка во спроизведения, который требуется изменить.

Удаление композиции из списка во спроизведения:

Коснитесь " "в верхней правой части композиции, которую требуется удалить, и затем коснитесь "

- Даже если вы удалите композиции из списка воспроизведения, они не удаляются из устройства.

Изменение порядка композиций в списке воспроизведения:

Коснитесь "В верхней правой части композиции, положение которой требуется изменить, и затем коснитесь "↑↓".

■ Загрузка списков воспроизведения

Загрузите файлы списка воспроизведения, переданные во внутреннюю память устройства

или на карту micro SD, чтобы использовать как список воспроизведения для данного устройства.

• Данное устройство может загружать файлы списков воспроизведения в формате m3u, m3u8, pls и wpl.
• Коснитесь "Списки воспроизв." в категоризованном списке в "Библиотека".
• Коснитесь "Имп.файла сп.воспр.", что бы отобразить перечень сохраненных файлов списка воспроизведения.

- "Имп.файла сп.воспр." показывает перечень всех файлов списка воспроизведения, переданных во внутреннюю память устройства, на карту micro SD 1 или карту micro SD 2.

1. Коснитесь файла в перечне, который нужно загрузить как список воспроизведения, а затем коснитесь "Да".

Даже в случае загрузки файла списка воспроизведения он не удаляется из перечня.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Использование сетевых служб

Подключив устройство к сети с интернет-соединением, можно воспользоваться такими сетевыми службами, как TuneIn Radio, DEEZER и TIDAL.

• Для воспроизведения сетевых служб требуется подключение Wi-Fi.
• В некоторых сетевых службах пользователь должен предварительно зарегистрироваться с компьютера. По дробные сведения о конкретных службах см. на их веб-сайтах.
• При обновлении программного о беспечения могут быть добавлены но вые функции, а поставщики услуг могут прекратить их предоставление, то есть некоторые сетевые службы и контент в будущем могут стать недо ступными.

Воспроизведение

При включенном устройстве выполните следующую процедуру.
1. Коснитесь "Онлайн" на начальном экране устройства.
2. Коснитесь сетевой службы, которую

желаете использовать.

1. Следуйте отображаемым на экране инструкциям и коснитесь радио станции или передачи для начала про слушивания.
2. Чтобы вернуться на предыдущий экран, коснитесь "в нижнем лево м углу экрана.

Меню сетевых служб

Вы можете зарегистрировать радио станции в качестве избранных или удалить их из числа избранных. Ото бражаемое меню зависит от выбранной в данное время службы.
Для отображения меню коснитесь при прослушивании радиостанции "••в нижнем правом углу экрана и затем ко снитесь " ••в середине экрана.

Об учетной записи TuneIn Radio

Создание учетной записи на веб-сайте TuneIn Radio (tunein.com) и вход на него с устройства позволяют автоматически добавлять радиостанции и передачи в

ваш список "My Presets" на устройстве в процессе их открытия на веб-сайте. Список "My Presets" отображается на уровне ниже TuneIn Radio. Для отображения радиостанции, зарегистрированной в списке "My Presets", необходимо войти в систему TuneIn Radio с устройства. Чтобы войти в систему с устройства: выберите "Login" - "I have a TuneIn account" в верхнем списке "tunein" на устройстве и введите имя пользователя и пароль.

• При регистрации устройства на странице My Page веб-сайта TuneIn Radio с использованием регистрацию нного кода, полученного после выбо ра "Login" - "Login with a registration code" на устройстве, для входа в систему не понадобится вводить имя пользователя и пароль.

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Подключение BLUETOOTH®

Используя внешние устройства с функцией BLUETOOTH, такие как наушники или акустические системы, вы можете прослушивать музыку без провод. Прием возможен на расстоянии 10 метров в пределах прямой видимости. При определенных условиях расстояние связи может оказаться меньше. Это устройство поддерживает QuaLcomt® aptXTM HD. Подключив наушники и беспроводные динамики с поддержкой aptX HD, можно получить звук более высокого качества по беспроводной сети.

- Воспроизведение с качеством aptX о беспечивается при подключении устройства с функцией Bluetooth, которое рое поддерживает aptX, а с качеством aptX HD — при подключении устройства с функцией Bluetooth, которое поддерживает aptX HD.

Сопряжение для воспроизведения При первом подключении внешних устройств с функцией BLUETOOTH необхо

димо выполнить процедуру сопряжения. Подготовьте подключаемое внешнее устройство с функцией BLUETOOTH к о бнаружению.

1. Коснитесь "на начальном экране.
2. Нажмите кнопку "Bluetooth"
3. Включите функцию BLUETOOTH и выберите подключаемое внешнее устройство в списке "Доступные устрва".
4. Процедура сопряжения завершится через небольшое время.
5. Коснитесь "Библиотека" или "Онлайн" на начальном экране.
6. В устройстве можно зарегистрировать до восьми сопряженных внешних устройств.

Последующее подключения

1. Коснитесь "на начальном экране.
2. Коснитесь "Bluetooth" и затем по дключаемого внешнего устройства в списке "Подключенные ус-ва".

Отключение

1. Коснитесь "на начальном экране.

2. Нажмите кнопку "Bluetooth"

3. Коснитесь " ! в верхнем правом углу отсоединяемого внешнего устройства, затем коснитесь "Отключить".
4. При отключении информация о со пряжении не удаляется. Если требуется удалить информацию о со пряжении, коснитесь "Исключить это устройство".

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Вых.линия

Вы можете подключить усилитель для наушников или цифро-аналоговый преобразователь, например, оснащенный линейным входом. Подключение к этому устройству осуществляется через штекер для наушников (коммерчески до ступный). Убедитесь в соответствии типа штекера наушников с разъемом по дключаемого внешнего устройства.

на подключенном внешнем устро йстве.

Подключение внешнего устройства

1. Подключите к устройству внешнее устройство через гнездо для наушников.
2. Включите питание устройства и выберите "Line Out" на начальном экране, чтобы включить линейный выход. "Вых.линия" отображается в строке состояния на экране, если эта функция включена.
3. Если включен режим "Вых.линия", через гнездо наушников подается сигнал максимальной громкости, по этому не используйте наушники. Отрегулируйте уровень громкости

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Выход USB

Вы можете подключить усилитель для наушников или цифро-аналоговый преобразователь с разъемом USB. По дключение к аппарату осуществляется через кабель USB OTG (On-The-Go) (ком мерчески доступный). Убедитесь, что тип вашего кабеля USB OTG соответствует порту USB подключаемого устройства. Если на устройстве имеется порт micro-USB, можно воспользоваться кабелем USB из комплекта поставки аппарата.

Аппарат совместим со следующими внешними устройствами. (По состоянию на декабрь 2017 г.)

Усилитель для наушников: XPA-700, DAC-HA300

- Если приложенный USB-DAC не поддерживает поток DoP, это может негат.повлиять на воспр. и по дключенные устройства.

Подключение внешнего устройства

1. Соедините аппарат с внешним устро

йством, например, с помощью кабеля OTG. При подключении следите за правильной ориентацией вилки кабеля. Неправильные действия при вставлении могут привести к по вреждению вилки или гнезда.

1. Включите питание аппарата и по дключенного устройства. "☐ото бражается в строке состояния на экране, если аппарат распознает по дключенное устройство.

- При воспроизведении музыкальных файлов формата DSD через USB звук может выводиться в формате DoP (P22).

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Различные настройки

Коснитесь Ⓧ для задания настроек Wi-Fi и BLUETOOTH, аудиовыхода, пароля, обно вления программного обеспечения и множества других настроек.

1. Коснитесь "на начальном экране.
2. Коснитесь элемента, который требуется настроить.

■ Wi-Fi

"Включен": подключение к сети через Wi-Fi включено. Это также позволяет выполнить различные настройки Wi-Fi, например выбрать SSID подключаемой точки доступа.
"Выключен (значение по умолчанию)": подключение по Wi-Fi не включено

Bluetooth

Bluetooth

"Включен": включение соединения с внешним устройством с функцией BLUETOOTH. Это также позволяет выполнить различные настройки BLUETOOTH, например настроийки сопряжения.
"Выключен (значение по умолчанию)": если BLUETOOTH не используется

Подключить aptX™ HD: когда эта настройка включена, можно получить звук лучшего качества по беспроводной сети из научников с поддержкой беспроводной функции Bluetooth или динамиков с поддержкой aptX HD. Если при воспроизведении с включенной функцией aptX HD возникает проблема прерывания звука, ее можно устранить, отключив эту функцию.

"Включен(дзначение по умолчанию)": включение aptX HD.
"Выключен": отключение aptX HD. При отключении воспроизведение выполняется с помощью aptX или SBC, в соответствии с кодеком, поддерживаемым подключенным устройством с поддержкой беспроводной функции Bluetooth.

Яркость

Вы можете отрегулировать яркость экрана. Предусмотрено 10 уровней яркости, выбираемых ползунком в диапазоне от "○ (1)" до "● (10)". При перемещении по лзунка вправо яркость увеличивается (значение по умолчанию "9").

■ Выбор баланс.выхода

Используется при подключении балансных наушников.

"Balanced (значение по умолчанию)"; по сравнению с обычным небалансным режимом позволяет получить больший выходной сигнал, а поскольку высокое напряжение не заземляется вместе со слабым сигналом, можно ожидать превосходного качества м узыки. Благодаря большему выходному сигналу можно использовать наушники с бо лее высоким импедансом.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

"A.C.G.": основное функционирование такое же, как и в режиме Balanced, однако здесь используются еще больше строгие стандарты заземления, поэтому вы можете получить звук большей четкости и стабильности, чем в режиме Balanced. При этом уро вень выходной громкости такой же, как и в обычном небалансном режиме.
- Устройство не поддерживает одновременное использование гнезд для обычных и балансных наушников. Одновременное использование обоих гнезд может привести к повреждению.

Режим лин. выхода

"Включен": для подключения внешнего оборудования переключите выход на наушники в режим выходной линии. Если включен режим "Режим лиц. выхода", через гнездо наушников подается сигнал максимальной громкости, поэтому не используйте наушники. Отрегулируйте уровень громкости на подключенном внешнем устройстве.

• После включения на европейских моделях можно выбрать "Фиксированный (значение по умолчанию)" или "Переменный". Если выбрано значение "Переменный", громкость можно регулировать на устройстве. В случае выбора "Фиксированный" громкость регулируется на подключенном внешнем устройстве.
  "Выключен (значение по умолчанию)": линейный выход не включен

■ Аудио

Усиление: уровень выхода на наушники можно регулировать.

Выберите "Высокий (значение по умолчанию)", "Норм." или "Низкий".

• Перед выбором "Высокий" необходимо уменьшить громкость.
- При первом подключении каких-либо наушников выберите "Низкий" и затем по степенно регулируйте громкость.

Ограничитель громкости: вы можете задать верхний предел громкости, чтобы не до пустить чрезмерного увеличения громкости. Выберите в диапазоне между "0" и "60 (значение по умолчанию)".

USB-аудиосигнал: формат музыкальных файлов DSD может выводиться через USB в формате DoP. Обратите внимание, что при выключенном параметре "Выход DSD" формат DSD не выводится.

- Если приложенный USB-DAC не поддерживает поток DoP, это может негат.повлиять на воспр. и подключенные устройства.

Выход DSD: "Включен" / "Выключен (значение по умолчанию)"

ReplayGain

Когда эта настройка включена, корректируются различия в уровне громкости всех м узыкальных файлов, которые воспроизводятся в соответствии со стандартным

значением. Для использования ReplayGain сначала необходимо использовать программное обеспечение и т. п. на компьютере для включения информации о громкости в музыкальный файл.

Подключить ReplayGain: "Включен" / "Выключен(дзначение по умолчанию)"

Нормализировать настройку: выберите для использования "Усиление громк. трека" или "Усил. громк. альбома", чтобы уровень громкости стал одинаковым.

"Усиление громк. трека (дзначение по умолчанию)" / "Усил. громк. альбома"

Предв. усил. с инф. RG: если в музыкальном файле содержится информация ReplayGain, уровень громкости увеличивается или уменьшается в соответствии со стандартным значением. Уровень громкости можно выбрать из 25 значений в диапазо не от "-12 dB" до "12 dB". (Значение по умолчанию —"6 dB")

Предв. усил. без инф. RG: если в музыкальном файле не содержится информация ReplayGain, уровень громкости увеличивается или уменьшается в соответствии со стандартным значением. Уровень громкости можно выбрать из 13 значений в диапазо не от "-12 dB" до "0 dB". (Значение по умолчанию —"0 dB")

■ Синхронизация муз.библ.

Авт. синхронизация: если эта функция включена, музыкальные файлы, скопиро ванные на устройство с компьютера или сохраненные на карте micro SD, автом атически синхронизируются с библиотекой.

"Включен (значение по умолчанию)": если эта функция используется

"Выключен": если эта функция не используется

Синхронизировать

Если функция "Авт. синхронизация" выключена, коснитесь здесь, чтобы вручную синхронизировать музыкальные файлы с библиотекой. Затем можно выбрать "Синхро низировать все" или "Синхр. добавл. композиции".

Синхронизировать все: выберите для синхронизации всех переданных композиций. Синхр. добавл. композиции: выберите для синхронизации только добавленных композиций.

■ SD-карта

Размонтировать SD-карту: Вы можете демонтировать карту micro SD. Если предварительно не демонтировать карту, возможно ее повреждение или она может функционировать неправильно.

Формат SD-карты: Вы можете отформатировать карту micro SD. При форматиро

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

вании все имеющиеся на карте данные стираются, поэтому сохраните их на компьютере или другом устройстве. Чтобы приступить к формированию, выберите карту micro SD и нажмите "Формат" - "Подтвердить".

■ Физ. кнопки

Вращение регул.громкости: вы можете задать направление вращения диска регулировки громкости. Нормальное (значение по умолчанию): громкость увеличивается при вращении по часовой стрелке. Обратное: громкость увеличивается при вращении против часовой стрелки.

Операции в режиме удержания

Если выбрано значение "Включение", даже если вы заблокируете устройство перемещением переключателя блокировки (P5) вверх, диск Громкость, боковые кнопки управления воспроизведением (P5) и т. п. все еще можно использовать. Коснитесь в этом месте для изменения настроек "Громкость" и "Боковые кнопки". Громкость: "Отключение (Значение по умолчанию)" / "Включение" Боковые кнопки: "Отключение (Значение по умолчанию)" / "Включение"

Операции в режиме выкл. экрана

При установке на "Отключение" боковые кнопки, такие как диск Громкость и кнопка во спроизведения (P5), не будут работать, когда ЖК-дисплей устройства выключен. Ко снитесь в этом месте для изменения настроек "Громкость" и "Боковые кнопки". • Если переместить переключатель блокировки (P5) вверх для блокирования о операций на устройстве, операции будут выполняться в соответствии с настройками в "Операции в режиме удержания". Громкость: "Отключение" / "Включение (значение по умолчанию)" Боковые кнопки: "Отключение" / "Включение (значение по умолчанию)"

■ Нач.

Отображаемые на начальном экране кнопки можно заменить на кнопки желаемых функций. - Замените кнопки, отображаемые на начальном экране. Инструкция по замене представлена в разделе "Настройка начального экрана" (P27).

■ Управление питанием

Авт. выкл. дисплея: автоматическое выключение ЖК-дисплея устройства по истечении определенного времени простоя. Выберите "Выключен", "15 секунд", "30 секунд (значение по умолчанию)", "1 минута",

"2 минуты" или "5 минут".

Авт. выкл. питания: питание устройства автоматически переключается в состояние "Выключен" по истечении определенного времени простоя. Выберите "Выключен (значение по умолчанию)", "10 минут", "30 минут" или "60 минут"

Onkyo DapController: ограничивает соединения между приложением для смартфонов "Onkyo DapController" и данным устройством. Установив "Отключение", можно снизить расход заряда аккумулятора даже при включенном BLUETOOTH. "Включение (значение по умолчанию)": включить соединение с "Onkyo DapController". "Отключение": отключить соединение с "Onkyo DapController".

■ Пароль

Блокировка паролем: задание пароля из четырех цифр для защиты устройства. (По умолчанию не задан.)

Изменить пароль: изменение заданного пароля. Если пароль не задан, эта функция недоступна.

• Если вы введете неправильный пароль три раза, отобразится запрос инициализации настроек устройства. Даже при инициализации настроек скопиро ванные музыкальные файлы не удаляются.
• Если вы намереваетесь использовать сетевые службы, создайте пароль для защиты вашей учетной записи.

Язык(Language)

Выберите язык. Пролистните список языков вверх или вниз и выберите язык. Английский, немецкий, французский, испанский, итальянский, шведский, русский, традиционный китайский, упрощенный китайский, японский

■ Обновление ПО

Уведомление об обновлении: если выбрано значение "Включение", по сети будет передаваться уведомление о доступном обновлении программного обеспечения. "Отключение": не уведомлять "Включение (значение по умолчанию)": уведомлять

Обновить сейчас: программное обеспечение можно обновить по сети или с карты micro SD. Выберите "через сеть" или "через карту SD". При отсутствии доступных обновлений выбор невозможно.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

■ Об устр-стве

Версия ПО: отображается текущая версия программного обеспечения.

MAC-адрес: MAC-адрес устройства. Данное значение специально задается для конкретного изделия и не может быть изменено.

Сер. номер: уникальный идентификатор устройства.

Лицензия: отображаются руководство по нашей политике конфиденциальности и лицензии на открытое программное обеспечение.

Сертификация (Только модели для Северной Америки): отображаются полученные сертификаты соответствия стандартам безопасности.

Сброс

Сбросить все настройки: инициализация настроек устройства. Обратите внимание, что скопированные во внутреннюю память музыкальные файлы не удаляются. Следует также отметить, что после сброса автоматически отображается экран начальных настроек.

Сброс к завод.настройкам: сброс устройства до состояния на момент покупки. Обратите внимание, что удаляются все скопированные во внутреннюю память м узыкальные и настройки.

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Настройка аудио

Коснитесь для задания желательного качества звука.

1. Коснитесь "Д"на начальном экране.
2. Коснитесь элемента, который требуется настроить.

■ Настр. звука

"Включен": выберите для использования "Эквалайзер" и "Bass Enhancer"
"Выключен (значение по умолчанию)": если эта функция не используется

Эквалайзер: вы можете выбрать желаемое качество звука из вариантов "Flat (значение по умолчанию)", "Pop", "Rock", "Jazz", "Dance", "Vocal", "Пользовательский

1", "Пользовательский 2" и "Пользовательский 3".

Обратите внимание, что вы можете зарегистрировать собственные оригинальные эквалайзеры Пользовательский 1 – 3 следующим образом:

1. Чтобы изменить эквалайзер, коснитесь его и затем коснитесь снова.
2. Коснитесь "< >" для выбора частоты и "∨ ∧" для регулировки громкости выбранной частоты.
3. После завершения изменений коснитесь "Сохранить" и выберите место хранения Пользовательский 1 – 3.

Bass Enhancer: выберите из пяти уровней низкочастотных эффектов.

Выберите из вариантов "Выключен (значение по умолчанию)", "1", "2", "3", "4" или "5".

Реж.повыш.дискретиз.

Частоты дискретизации воспроизводимых композиций увеличиваются в выходном сигнале.
Выберите "Выключен (значение по умолчанию)", "96k / 88.2k" или "192k / 176.4k".

■ Режим Hi-bit 32

"Включен": 16- или 24-битный аудиосигнал передискретизируется в 32-битный сигнал, что позволяет получать более гладкий и более точный звук.
"Выключен (значение по умолчанию)": если эта функция не используется

■ Цифровой фильтр

Изменив характеристики фильтра встроенного цифрового преобразователя, вы мо жете получить три различных типа качества измененного звука.
Выберите "РЕЗКИЙ (значение по умолчанию)", "МЕДЛЕННЫЙ" или "КОРОТКИЙ".

■ Регулир. диап. блокировки

Вы можете улучшить качество звука путем регулировки полосы ограничения джиттера

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

входного аудиосигнала (модуляции). Предусмотрены семь уровней полосы ограничения от более точной "Узкий" до "Шир.". (Значение по умолчанию: "Норм.")

- Если после изменения полосы ограничения звук окажется прерывающимся, измените ее до концов полос Норм. или Шир..

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Настройка начального экрана

Чтобы заменить кнопку начального экрана кнопкой желаемой функции, нажмите и удерживайте заменяемую кнопку.

• "Библиотека" и "Онлайн" недоступны для замены.

Замена кнопок ярлыков

1. Нажмите и удерживайте заменяемую кнопку начального экрана.
2. На экране "Выбор горячей кнопки" коснитесь функции, которую вы желаете видеть на начальном экране. Функции, уже представленные на начальном экране, будут о тображаться серым цветом как недоступные для выделения. Если вы не желаете размещать кнопку, выберите "Отсутствует".

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Обновление программного обеспечения

Функция обновления на устройстве

Устройство оснащено функцией обновления программного обеспечения по сети или с карты micro SD. Благо даря этому мы можем вносить улучшения в различные операции и добавлять функции.

Способы обновления

Встроенное программное обеспечение можно обновить двумя способами: через сеть и с карты micro SD. Выберите наиболее подходящий для вашей ситуации. Обновление занимает примерно 3 минуты при любом способе выполнения: по сети или с карты micro SD. Бо лее того, существующие настройки гарантируются независимо от используемого способа обновления.

• Последнюю информацию об обновлениях можно найти на нашем веб-сайте. При отсутствии до ступных обновлений программного обеспечения устройства обновление не требуется.
• В процессе обновления запрещается:
• отсоединять и подсоединять какие-либо кабели, карты micro SD, наушники, а также выполнять любые операции с устройством, например выключение питания;
• пытаться получить доступ к устройству с ком пьютера.

Отказ от ответственности: Программа и сопрово дительная онлайновая документация предоставляются для использования вами на свой страх и риск. Мы не несем ответственности и не возмещаем какие-либо убытки по претензиям любого рода, касающимся использования программы и сопроводительной о нлайновой документации, возникшие в результате правонарушения или исполнения договора, независимо от юридических норм.

Ни при каких обстоятельствах мы не несем о тветственности перед вами или третьими лицами за какие-либо фактические, косвенные, побочные и случайные убытки, включая в том числе компенсацию, возмещение или убытки вследствие потери имеющейся либо ожидаемой прибыли, утраты данных или по любой другой причине.

Обновление встроенного программного о беспечения по сети

Подключите устройство по Wi-Fi.

• Зарядите устройство перед обновлением.
• Коснитесь "на начальном экране.
• Нажмите кнопку "Обновление ПО".
• Коснитесь "Обновить сейчас" и затем "через сеть", по сле чего запустится процедура обновления программного обеспечения.
• Невозможно выбрать пункт "через сеть" при отсутствии обновления программного обеспечения.

1. После завершения обновления отображается сообщение "Завершено.".
2. Если отобразился экран "Не удалось обновить", про изошел сбой обновления. Повторите все с начала.

Обновление с карты micro SD

• Для получения сведений по установке карты micro SD см. (P5).
• Перед извлечением карты micro SD карту micro SD необходимо демонтировать (P33).
• Устройство не поддерживает карты micro SD форм ата NTFS.
• Зарядите устройство перед обновлением.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

1. Вставьте карту micro SD в компьютер.
2. Загрузите файл программного обеспечения с нашего веб-сайта и разархивируйте его.
3. Скопируйте все разархивированные файлы и папки в корневую папку карты micro SD.
4. Обратите внимание, что копировать следует разархивированные файлы.
5. Вставьте карту micro SD в гнездо для карт (1 или 2) на устройстве.
6. Коснитесь "на начальном экране.
7. Нажмите кнопку "Обновление ПО".
8. Коснитесь "Обновить сейчас" и затем "через карту SD", после чего запустится процедура обновления программного обеспечения.
9. Невозможно выбрать пункт "через карту SD" при о тсутствии обновления программного обеспечения.

1. "После завершения обновления отображается сообщение "Завершено.".

2. Если отобразился экран "Не удалось обновить", про изошел сбой обновления. Повторите все с начала.

3. Для обновления встроенного программного о беспечення до последней версии, возможно, по требуется выполнить обновление несколько раз.

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Дополнительная информация

Вследствие обновлений программного обеспечения, произошедших после покупки, либо его изменений в процессе изготовления изделия возможны некоторые добавления или изменения настроек и функций по сравнению с указанными в руководстве по эксплуатации.

С информацией о добавленных или измененных настро- йках и функциях можно ознакомиться по приведенным ниже ссылкам.

Дополнительная информация

Нажмите здесь <<<

Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Ввод текста

1 2 abc@-_ de ghi jkl mno pqrs tuv wxyz .,!? „; aA 123 4 5 6 7

1. Перемещение курсора.
2. Ввод пробела.
3. Коснитесь для ввода текста.
4. Стирание символа слева от курсора
5. Изменение типа текста.
6. Подтверждение введенного текста.
7. Переключение между верхним и нижним регистрами.

- Устройство позволяет вводить только буквы, символы и цифры.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Общие характеристики

Дисплей

2,4-дюймовый, разрешение 240 × 320 пикселей, емко стной сенсорный экран

Внутренняя память

16 ГБ (включая место под систему)

Внешняя память

Два гнезда для карт micro SD (не более 256 ГБ × 2)

Сеть

Беспроводная локальная сеть: поддерживающая стандарт IEEE802.11 a/b/g/n BLUETOOTH: A2DP, AVRCP, SBC-кодек

Поддерживаемые аудиоформаты

FLAC/ALAC/WAV/AIFF/MP3/AAC/MQA (44,1/48/88,2/96/176,4/192 кГц (16/24/32 бита)) DSD/DSF/DSDIFF *DSD Native (2,8/5,6 МГц (1 бит))

Максимальная эффективная выходная мощность

(JEITA)

75 мВт + 75 мВт (несимметричный, 32 Ω, 1 кГц, THD 10 %) 150 мВт + 150 мВт (симметричный, 32 Ω, 1 кГц, THD 10 %)

THD+N (общие гармонические искажения + шум) Не более 0,006 %

Отношение сигнал/шум

Не менее 115 дБ

Диапазон частот

20–80 000 Гц

Интерфейсы и входные/выходные гнезда

Гнездо для наушников: 3-контактное, Ш 3,5 мм, им педанс: 16–300 Ω Гнездо для наушников (балансный выход): 4-ко нтактный, Ш2,5 мм, импеданс: 32–600 Ω

* Не подключайте наушники с импедансом вне нормированного диапазона, поскольку это может привести к повреждению. Один порт USB (типа В, совмещающий функции зарядки и передачи данных)

Переключатель усиления

Низкий/Норм./Высокий

Время непрерывного воспроизведения

Значения времени ориентировочные. Время воспро изведения зависит от настроек. FLAC 24 бита, 96 кГц; 15 часов * * При выключенном экране, выключенной беспроводной сети и BLUETOOTH, воспроизведении музыки через наушники, подключенные через 3-контактное гнездо Ш3,5 мм

Масса основного устройства

135 r (4,76 oz)

Габариты (исключая выступы)

63 мм × 94 мм × 15 мм 2-1/2" × 3-11/16" × 9/16" (ширина/высота/глубина)

Технические характеристики и внешний вид изменяются без предварительного уведомления. Мы не несем ответственности за ущерб, возникший из- за подключения оборудования, изготовленного другими компаниями.

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Предостережения

■ Действия в случае нестабильной рабо ты

- Проблему можно исправить путем перезагрузки устройства. Нажмите и удерживайте кнопку питания на устройстве не менее 10 секунд, чтобы его принудительно выключить, а затем снова нажмите и удерживайте кнопку питания, чтобы его перезапустить. (При этом настройки устройства не изменятся.)

Извлечение карты micro SD

- Чтобы извлечь карту micro SD, сначала демонтируйте ее, коснувшись на начальном экране "SD-kapта" - "Размонтировать SD-kapта" - "SD-kapта 1" - или "SD-kapта 2". Затем извлеките карту. Если предварительно не демонтировать карту, возможно ее повреждение или она может функционировать неправильно. Инструкцию по извлечению см. на (P5).

■ Это устройство

• Используйте 4-контактный штекер для гнезда ∅2,5 мм для подключения наушников и 3-контактный штекер для гнезда ∅3,5 мм. Несовместимо с микро фонным входом.
• Устройство не поддерживает одновременное использование гнезд для обычных и балансных наушнико в. Одновременное использование обоих гнезд может привести к повреждению.
• Не допускайте попадания в гнездо для карт micro SD пыли и посторонних предметов, поскольку это может привести к повреждению.
• Не нажимайте с силой на устройство, лежащее дисплеем вниз. Это может привести к повреждению ЖК-дисплея и диска регулировки громкости.
• Антенна находится в нижней задней части основного устройства. Блокировка зоны антенны рукой может

понизить скорость передачи данных устройства.

■ Художественное оформление альбома

Если художественное оформление альбома не зарегистрировано в метаданных для музыкального файла, можно использовать изображение как экран во спроизведения для музыкального файла, поместив файл изображения в ту же папку, что и музыкальный файл. Обратите внимание, что при добавлении художественного оформления для музыкальных файлов, уже синхронизированных в библиотеке, художественно е оформление альбома не отображается на экране со список ком категорий. Для синхронизации коснитесь " "③ "Синхронизация муз.библ." - "Синхронизировать" - "Синхронизировать все" на начальном экране.

- Если художественное оформление альбома зарегистрировано в метаданных, метаданные будут приоритетными. Поддерживаемые форматы изображений: PNG (.png), JPEG (.jpg, .jpeg) Размер файла: 3 МБ или менее

■ Названия папок и файлов

Если имена исполнителей, названия альбомов и компо зиций не зарегистрированы в метаданных музыкальных файлов, названия папок и файлов включаются в м етаданные.

- Если имена исполнителей, названия альбомов и ком позиций зарегистрированы в метаданных, м етаданные будут приоритетными.

Пример структуры папок

Родительская папка - дочерняя папка - музыкальный файл

Имя исполнителя: название родительской папки зарегистрировано Название альбома: название дочерней папки

зарегистрировано

Название композиции: название музыкального файла зарегистрировано

Информация о присваивании маркиро вочных знаков органами надзора за электронным оборудованием (Только мо дели для Северной Америки)

Чтобы проверить информацию о разрешениях, выполните следующие действия:

1. Коснитесь 📞 на начальном экране.
2. Нажмите кнопку "Об устр-стве".
3. Нажмите кнопку "Сертификация".

> Перед началом > Названия частей > Начальная настройка > Воспроизведение

Расширенная настройка | Дополнительная информация | Другие функции

Лицензия и товарный знак

Bluetooth

Qualcomm aptX является продуктом Qualcomm Technologies International, Ltd. Qualcomm является товарным знаком корпорации Qualcomm Incorporated, зарегистрированным в США и других странах и используемым с ее разрешения. aptX является товарным знаком компании Qualcomm Technologies International, Ltd., зарегистрированным в США и других странах и используемым с ее разрешения.

Отказ от ответственности

Авторское право

Музыкальный контент, изображения и т. п., права на которые принадлежат сторонним владецьцам, защищены законами об авторском праве на произведения. При загрузке такого контента на данное устройство запрещается его копирование, изменение, распространение или публичная трансляция без разрешения правообладателя, за исключением случаев, когда это разрешению законодательством об авторском праве, например копирование и воспроизведение фрагментов для использования в личных целях. Обратите внимание, что на загрузку таких материалов, как выступления, представления и выставки, могут нападываться и другие ограничения даже при использовании в личных целях.

Важное примечание о программном о обеспечении

Пакет программ, установленных в данном изделии, включает программное обеспечение, прямо или косвенно предоставленное по лицензии Onkyo & Pioneer Corporation (далее — "O&P Corporation") сторонними разработчиками. Обязательно прочитайте это примечание о программном обеспечении.

Примечание о программном обеспечении по Универсальной общедо ступной лицензии GNU GPL/LGPL Это изделие включает программное обеспечение, предоставляемое по Универсальной общедоступной лицензии GNU General Public License (далее — "GPL") или по лицензии GNU Lesser General Public License (далее — "LGPL"). O&P Corporation уведомляет вас, что согласно прилагаемой лицензии GPL/LGPL, вы имеет право на получение, мо дифцирование и распространение исходного кода указанного программного обеспечения.

Примечание о программном обеспечении по лицензии MPL

Это изделие включает программное обеспечение, предоставляемое по общедоступной лицензии Mozilla Public License (далее — "MPL"). O&P Corporation уведомляет вас, что согласно прилагаемой лицензии MPL, вы имеете право на получение, модифицирование и распространение исходного кода указанного программного обеспечения.

Чтобы посмотреть, к каким компонентам программного обеспечения прим внима лицензия GPL, LGPL и MPL, выполните следующую процедуру: 1. Коснитесь "Она начальном экране" 2. Нажмите кнопку "Об устр-стве" 3. Коснитесь "Лицензия", а затем коснитесь компонента программного о обеспечения, который нужно проверить.
Чтобы получить полную машиночитаемую копию соответствующего исходного кода на материальном носителе, обратитесь в службу поддержки клиентов.

Данное предложение остается в силе для любого третьего лица в течение трех лет после последней поставки изделия. За передачу материального носителя взимается плата.

ONKYO

1-10-5 Yokoami, Sumida-ku, Tokyo 130-0015 Japan

18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.

Tel: [phone]

Gutenberg str. 3, D-82178 Puchheim Germany

Tel: [phone]

Руководство по эксплуатации

使用手册

使用手册

"В се товарные знаки я вл юю тс я собственность ю соответству ю щих владельцев."

“所有其他商標為各自所有者所有。”

Руководство по эксплуатации

使用手册

使用手册
