РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Iron V Hammer

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

HAMMER HS2302\_HS2302e

1. Содержание

1. Содержание ....219
2. Безопасность ....220
3. Использование руководства....223
4. Важная информация ......223

4.1 Торговые марки....224

1. Содержание упаковки....225
2. Технические характеристики....225
3. Внешний вид телефона....226
4. функция eSIM......227

8.1 Запуск и активация eSIM-карты......228
8.2 Отключение и удаление профиля......229

1. Кнопки ....230
2. Использование сенсорного экрана......230

10.1 Прикосновение ....231
10.2 Скольжение....231
10.3 Тройное нажатие ....231
10.4 Удерживайте и скользите ....231
10.5 Уменьшение / увеличение.....231

1. Связь ......232

11.1 Осуществление вызовов ......232
11.2 Текстовые сообщения .....232

1. Управление состоянием батареи.....232
2. Техническое обслуживание устройства ......233
3. Устранение неисправностей ....233
4. Правильная утилизация использованного оборудования 234
5. Правильная утилизация использованного оборудования 235

ВНИМАНИЕ!	Заявление
Производитель не несёт ответственность за любые последствия, вызванные неправильным использованием устройства и несоблюдением вышеуказанных инструкций руководства по эксплуатации.	Версия программного обеспечения может быть обновлена без предварительного уведомления. Представитель производителя сохраняет за собой право определять правильную интерпретацию вышеуказанных инструкций.

2. Безопасность

—НЕ РИСКУЙТЕ—

Все беспроводные устройства могут создавать помехи, которые могут повлиять на качество других подключений. Не включайте устройство в местах, где запрещено использование мобильных телефонов, или когда они могут вызвать помехи или другие опасности. Всегда соблюдайте любые виды запретов, правил и предупреждений, передаваемых персоналом объекта.

—ОГРАНИЧЕНИЯ В ИСПОЛЬЗОВАНИИ—

Для беспроводной связи Wi-Fi используется

диапазон 2,4 ГГц и 5 ГГц. В странах Европейского Союза запрещено использовать диапазон Wi-Fi 5 ГГц вне помещений. Соблюдайте национальные и

местные правила в месте эксплуатации.

—КВАЛИФИЦИРОВАННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ—

Только квалифицированный персонал или авторизированный центр могут устанавливать или ремонтировать устройство. Ремонт осуществленный несанкционированным или неквалифицированным центром может привести к повреждению телефона и потери гарантии.

—WI-FI (WLAN)—

В государствах-членах Европейского Союза сеть WLAN может использоваться внутри помещений без каких-либо ограничений.

—АВТОЗАПРАВОЧНЫЕ СТАНЦИИ—

Не пользуйтесь мобильным телефоном во время заправки на автозаправочной станции или в непосредственной близости от химикатов.

ВНИМАНИЕ! В местах, где существует риск взрыва (например, на автозаправочных станциях, химических заводах и т. д.), рекомендуется выключать телефон. Ознакомьтесь с правилами, регламентирующими использование оборудования GSM в этих местах.

—ПРАВИЛА БЕЗОПАСНОСТИ ДОРОЖНОГО ДВИЖЕНИЯ—

Помимо экстренных ситуаций, использование телефона во время вождения должно осуществляться только с использованием гарнитуры или громкой связи, что обеспечивает безопасность и не ограничивает подвижность пользователя. При отсутствии гарнитуры, но наличия желания воспользоваться телефоном, следует съехать на обочину и остановить машину. Обратите внимание на правовые нормы, касающиеся использования мобильного телефона во время вождения в данном регионе.

—ДЕТИ И ЛЮДИ С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ И ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ—

Это устройство не должно эксплуатироваться людьми (включая детей) с ограниченными физическими или умственными способностями, а также людьми, не имеющими опыта работы с электронным оборудованием. Они могут использовать устройство только под наблюдением людей, ответственных за их безопасность. Это устройство не игрушка. Карта памяти и SIM-карта достаточно малы, чтобы быть проглоченными ребёнком и вызвать удушье. Храните устройство и его аксессуары в недоступном для детей месте.

—ВОДА И ДРУГИЕ ЖИДКОСТИ—

Устройство имеет сертификат сопротивления IP69. Это означает,

что устройство является пыле- и водонепроницаемым, при условии, что все резиновые уплотнения не повреждены и правильно установлены. Насколько возможно, берегите устройство от попадания воды и других жидкостей. Вода и другие жидкости имеют негативное влияние на электронные компоненты телефона. При попадании воды, протрите и высушите устройство как можно скорее. Перед подключением USB-кабеля к разъему для зарядки телефона убедитесь, что он сухой. Подключение шнура к мокрому или влажному разъему может призвести к коррозии и проблемам с зарядкой телефона.

—БАТАРЕЯ И АКССЕСУАРЫ—

Не подвергайте батарею воздействию очень высоких/низких температур (ниже 0°C/32°F и выше 40°C/104°F). Экстремальные температуры могут повлиять на мощность и срок службы батареи. Избегайте контакт с жидкостями и металлическими предметами так как это может частично или полностью разрушить батарею. Батарея должна использоваться только в соответствии с её предназначением.

Не разрушайте, не разбирайте и не бросайте батарею в огонь – это опасно и может привести к пожару. Изношенные или поврежденные батареи должны быть помещены в специальный контейнер. Установка неправильного типа батареи может привести к взрыву. Никогда не разбирайте батарею. Утилизируйте батарею в соответствии с инструкциями. Отключите неиспользуемое зарядное устройство от сети питания. Если шнур зарядного устройства поврежден, не ремонтируйте, а замените его или зарядное устройство на новые. Используйте только оригинальные аксессуары.

-СЛУХ-

Во избежание повреждения слуха, не используйте устройство на большой громкости в течение длительного периода времени, не подносите устройство непосредственно к уху!

Чтобы избежать повреждения зрения, не смотрите на вспышку. Сильный луч света может привести к необратимому повреждению глаз!

3. Использование руководства

Устройство, а также снимки с экрана на иллюстрациях в данной инструкции, могут отличаться от фактических. Аксессуары, прилагаемые к комплекту смартфона, могут отличаться от иллюстраций, приведенных в руководстве. Опции, описанные в руководстве, можно найти в системе Android™. Эти описания могут отличаться в зависимости от версии операционной системы и приложений, установленных на устройстве.

Без предварительного письменного согласия производителя, никакая часть данного руководства не может быть фотокопирована, воспроизведена, переведена или передана в любой форме или любыми средствами, электронными или механическими, включая фотокопирование, запись или хранение в любых системах хранения и обмена информацией.

4. Важная информация

Большинство приложений, которые могут быть установлены на устройстве являются мобильными приложениями. Методы функционирования такого типа приложений могут отличаться от их аналогов, установленных на персональном компьютере.

Приложения, установленные на устройстве, могут различаться в зависимости от страны, региона и технических характеристик оборудования. Производитель не несет ответственности за

проблемы, вызванные программным обеспечением сторонних производителей. Производитель не несет ответственности за аномалии, которые могут возникнуть при редактировании параметров реестра и изменении программного обеспечения операционной системы. Попытки изменить операционную систему могут вызвать сбои и проблемы с приложениями. Это может привести к потере гарантии.

Операционная система Android

Android 13 - это еще более персональный, безопасный и легкий опыт на вашем устройстве. Полностью переосмысленный пользовательский интерфейс, новые функции конфиденциальности, созданные для вашей безопасности и позволяющие вам контролировать ситуацию, а также более удобные способы перейти к игровому процессу или даже перейти на новое устройство.

Google Play

Google Play - это развлечения без границ. Он объединяет все любимые вами развлечения и помогает по-новому взглянуть на них в любое время и в любом месте. Мы привнесли магию Google в музыку, фильмы, телевидение, книги, журналы, приложения и игры, чтобы вы каждый день получали больше от своего контента.

4.1 Торговые марки

• Google, Android и Google Play являются товарными марками компании Google LLC.
• Oracle и Java являются зарегистрированными торговыми марками Oracle и/или аффилированных компаний.
• Логотипы Wi-Fi® и Wi-Fi являются зарегистрированными торговыми марками ассоциации Wi-Fi Alliance.
• Все остальные торговые марки и авторские права принадлежат их соответствующим владельцам.

Производитель:

mPTech Sp. z o. o.

Улица Nowogrodzka 31

Варшава 00-511, Польша

Веб-страница: www.myphone.pl

Произведено в Китае

5. Содержание упаковки

Рекомендуется сохранить упаковку для случая жалоб. Храните упаковку в недоступном для детей месте.

Из соображений защиты окружающей среды в комплект поставки не входит зарядное устройство. Это устройство можно заряжать с помощью большинства USB-блоков питания и кабеля с разъемом USB типа C.

6. Технические характеристики

Прцессор: MediaTek Helio G36, 2.2GHz

Экран: 6.52" HD+ 1600x720px

Основная камера (задняя): 50 Mpx + LED

Фронтальная камера: 8 Мрх

Камера ночного видения: 24 Мрх

Память ОЗУ: 6 GB + 6 GB (Виртуальная оперативная память)

Встроенная память: 64 GB

Поддержка карт памяти: microSD (max. 256 GB)

Операционная система: Android 13

Dual SIM: nanoSIM+nanoSIM+microSD

Сопротивление пыли и воды: IP69

Соединители: USB-C

Подключение: 2.4/5GHz, 802.11 a/b/g/n/ac, GPS, Bluetooth 5.0

2G: 850/900/1800/1900 MHz

3G: 850/900/1700/1900/2100 MHz

Размеры: 173 x 83 x 13.55 mm

Рекомендуется использовать зарядное устройство:

Hammer RAPIDCHARGE DUO

Технические характеристики блока питания:

Мощность, подаваемая зарядным устройством, должна быть в пределах от минимальной 7,5 Вт, требуемой радиоустройством, до максимальной 10 Вт, необходимой для достижения

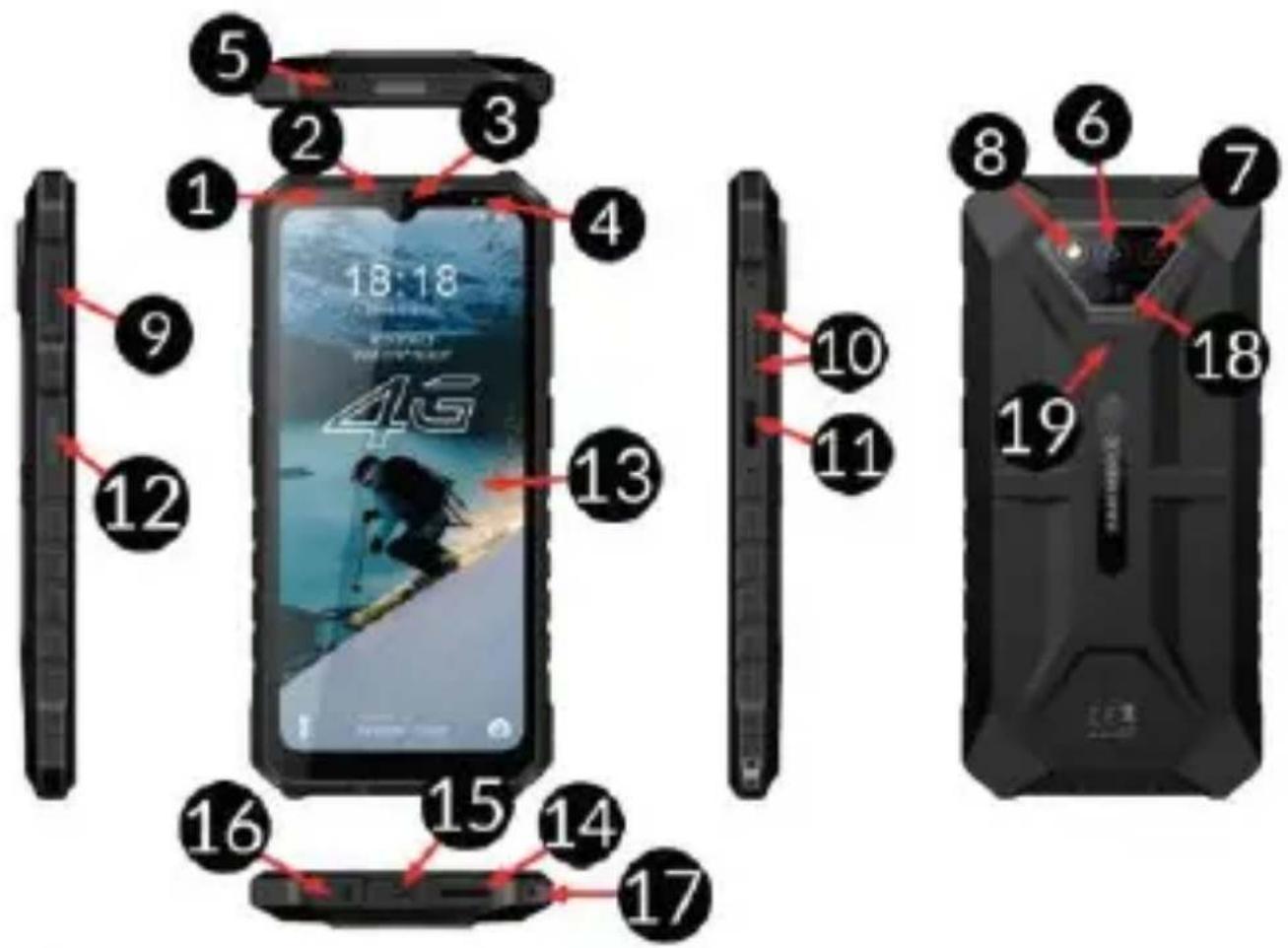

1. Внешний вид телефона


18:18 4G 13 12 9 5 2 3 4 10 11 16 15 14 17 18 19 8 6 7 18

	Функция
1	Датчики яркости и положения
2	Встроенный динамик
3	Объектив цифровой камеры 8 Мрх (селфи)
4	Световой индикатор уведомлений
5	Порт мини-джек 3,5 мм (под водонепроницаемым уплотнением)
6	Объектив для цифровой камеры 50 Мрх (главная)
7	Камера ночного видения 24 Мрх
8	Диоды (Вспышка камеры) / Фонарик
9	Лоток для SIM-карт / microSD
10	Кнопки регулировки громкости
11	Кнопка блокировки/разблокировки
12	Программируемая кнопка
13	Сенсорный экран 6.52"
14	Внешний динамик
15	Мультифункциональный порт USB-C (под водонепроницаемым уплотнением)
16	Микрофон
17	Крепление для шнурка
18	Инфракрасный светодиод
19	Вентиляционное отверстие

8. функция eSIM

Устройство оснащен лотком для карт SIM/eSIM/microSD, благодаря чему вы можете использовать телефон в следующих конфигурациях:

eSIM поддерживается только слотом №1!

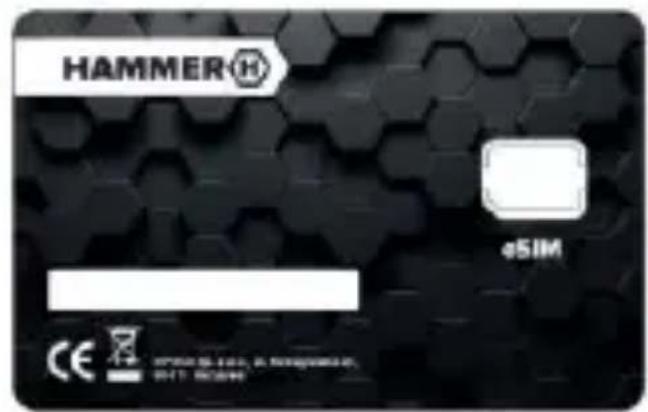

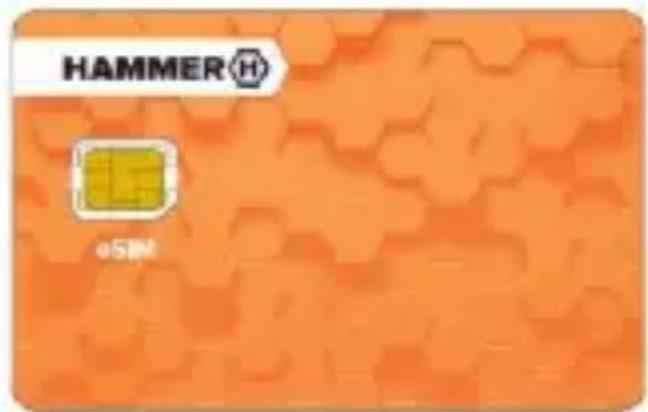

Устройство поддерживает технологию eSIM. Чтобы в полной мере воспользоваться ее преимуществами, необходимо

дополнительно приобрести в магазине производителя специальную карту с nano eSIM.

HAMMER® eSIM

HAMMER® eSIM CE SPR00 56.123, A: 900000000, 8471-90000

После приобретения карты первым делом необходимо отломить карту nano eSIM от карты большего размера. Затем поместить ее в слот 1 лотка. Следующим шагом будет запуск и активация eSIM-карты.

8.1 Запуск и активация eSIM-карты

Для установки профиля eSIM требуется подключение к Интернету (Wi-Fi или сотовая связь. Убедитесь, что в смартфоне установлена карта nano eSIM в соответствующий слот.

Зайдите в [Настройки] и выберите [Мобильная сеть/eSIM] в списке меню (если вставлена обычная SIM-карта, перейдите в [eSIM]), чтобы начать установку карты. Активация eSIM-карты включает загрузку ее профиля, пройдя через конфигурацию.

Если SIM-карта находится в телефоне и уже имеет профиль eSIM, назначенный оператором связи, телефон автоматически загрузит и установит этот профиль.

При добавлении новой eSIM-карты извлеките SIM-карту перед настройкой!

Для настройки нового профиля eSIM необходимо ввести специальный QR-код, полученный от оператора связи, который можно отсканировать с помощью сканера QR-кодов или ввести вручную, перейдя во время сканирования на вкладку [Нужна помощь?].

После сканирования или ввода кода профиль карты загрузится автоматически.

После загрузки профиля в меню [Меню] > [Настройки] > [Мобильная сеть/eSIM] появится вкладка с названием оператора и подписью eSIM, а также значок покрытия сети в верхней строке состояния.

Процесс запуска и активации eSIM-карты можно также посмотреть на странице, ссылка на которую приведена ниже:

8.2 Отключение и удаление профиля

Чтобы отключить профиль eSIM-карты, перейдите в [Настройки] > [Мобильная сеть/eSIM] > [Имя оператора eSIM-карты] разверните дополнительные параметры, затем на вкладке [Оператор] перейдите к значку настроек и выберите Отключить/Включить. После отключения карты значок покрытия исчезнет с верхней панели. Чтобы полностью удалить выбранный профиль eSIM-карты, выберите Удалить.

Если вы вообще не хотите использовать функцию eSIM, а предпочитаете иметь, например, 2 обычные SIM-карты, то для

этого необходимо извлечь eSIM-карту и установить на ее место одну из стандартных SIM-карт нано-размера.

9. Кнопки

Меню (виртуальное)

Нажатие приведёт к отображению открытых приложений, вы можете переключаться между ними или закрыть их.

Главная страница (виртуальная)

Одно быстрое нажатие откроет рабочий стол телефона. Её нажатие и удержание активирует Google Assistant.

Назад (виртуальное)

Нажмите для выхода из приложения/возврату к предыдущему экрану.

Кнопка блокировки/разблокировки

• Одно быстрое нажатие блокирует/разблокирует экран.
• Одно короткое нажатие кнопки блокировки + увеличения громкости вызывает меню выключения или перезагрузки телефона.

• Удерживание в течении 2 секунд приведёт к:

• Если смартфон выключен – включению,

• когда смартфон включен - вызывает меню, позволяющее выключить устройство, перезагрузить систему.

Кнопки уменьшения и увеличения громкости

Нажатие во время голосового вызова приведёт к увеличению или уменьшению громкости соединения.

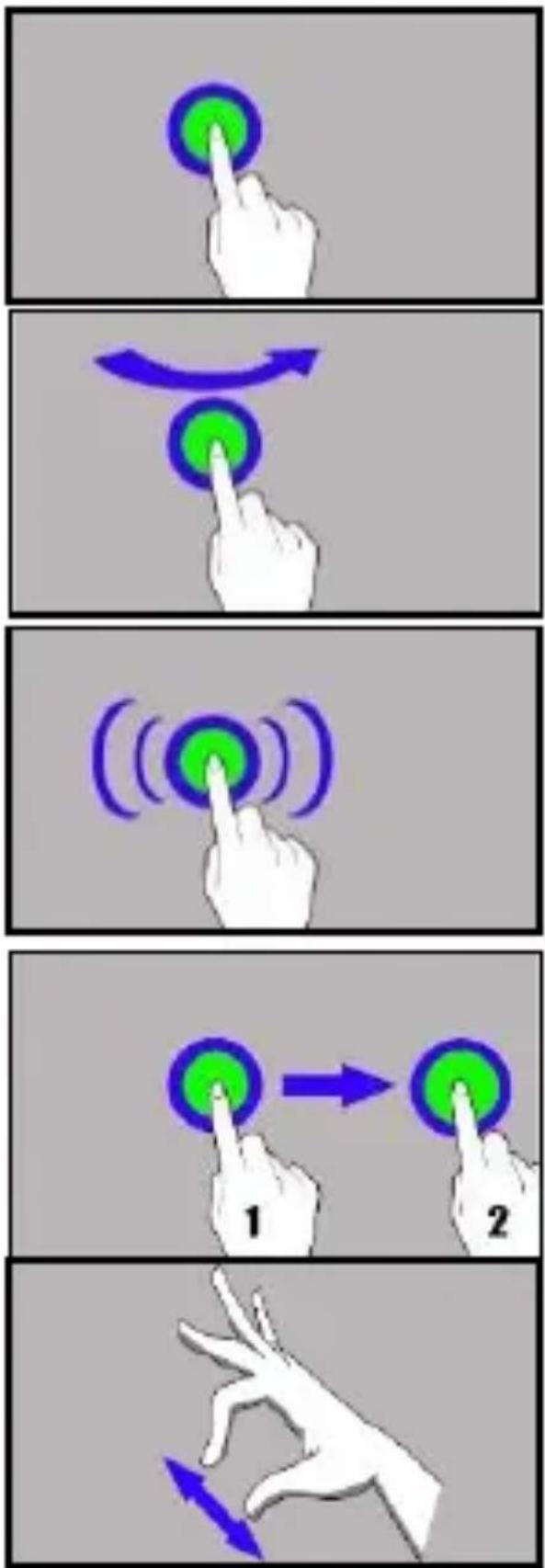

10. Использование сенсорного экрана

Сенсорный экран смартфона позволяет легко выбирать элементы или выполнять операции и действия. Сенсорным экраном можно управлять при помощи следующих действий.

10.1 Прикосновение

Одно прикосновение для запуска опций, приложения, меню.

10.2 Скольжение

Быстро скользите вверх, вниз, влево или вправо, чтобы прокрутить список или экран.

10.3 Тройное нажатие

Быстро нажмите на экран три раза для того, чтобы начать уменьшение/увеличение – если этот параметр включен в настройках вашего смартфона.

10.4 Удерживайте и скользите

Коснитесь элемента (возможно, значка) и удерживайте его около 1 секунды. Затем вы можете удалить /деинсталлировать этот элемент.

10.5 Уменьшение / увеличение

Прикоснитесь к экрану двумя пальцами и сдвиньте их вместе или раздвиньте для изменения масштаба фотографии или карты.

11. Связь

11.1 Осуществление вызовов

Чтобы позвонить, нажмите значок [Телефон]

расположенный на главном экране или в меню приложений Android. Введите номер телефона, на который вы хотите позвонить. Нажмите «Зеленая трубку», расположенную в нижней части экрана, и выберите SIM-карту, которую вы хотите использовать.

11.2 Текстовые сообщения

Вы можете управлять своими сообщениями с помощью

приложения [Сообщения] приложение, расположенное на главном экране или в меню приложений. Запустите приложение

и нажмите значок , введите номер телефона, имя контакта или выберите его из списка. При выборе контакта, появится экран для введения сообщения. Введите текст сообщения. Перед отправкой текстового сообщения вы можете

преобразовать его в мультимедийное, нажав символ , который находится с левой стороны от окна с текстом, и добавить стикер, файл, аудио либо местоположения. Чтобы добавить фото с галереи, или непосредственно сделать фото с камеры, нажмите

на иконку . Для отправки сообщения нажмите .

12. Управление состоянием батареи

Функция доступна при первом запуске телефона [Начальная настройка] или позже в любое время по пути [Настройки]>[Батарея]>[Состояние батареи]

Управление состоянием аккумулятора позволяет продлить его

срок службы, установив предел зарядки. В рамках этой функции вы можете полностью отключить ограничение (что означает зарядку до 100%) или установить один из доступных пороговых значений: 70%, 80% или 90%. Устройство прекратит зарядку по достижении выбранного уровня, например 80%.

В разделе настроек состояния батареи вы также найдете полезную информацию, такую как дата производства батареи, дата ее первого использования и количество выполненных полных циклов зарядки.

13. Техническое обслуживание устройства

Следуйте инструкциям ниже.

• Для чистки используйте только сухую ткань. Не используйте средства с высокой концентрацией кислот или щелочей.

• Используйте только оригинальные аксессуары. Нарушение этого правила может привести к аннулированию гарантии.

• Устранение неисправностей

Сообщение	Возможное решение
Введите PIN	Если SIM-карта защищена PIN-кодом, вы должны ввести PIN-код при включении телефона и нажать.
Сбой сети	Во время зарядки значок статического состояния аккумулятора,расположенный в правом верхнем углу экрана, станет анимированным. После зарядки отключите зарядное устройство от электрической розетки. Смените местоположение и попробуйте снова.
Соединение не может быть установлено	Проверьте, правильно ли введен номер телефона. Проверьте, является ли правильным введеный номер телефона в [Контакты] правильный. При необходимости введите правильный номер телефона.
Я не слышу звонящего/Звонящий не слышит меня	Микрофон должен быть близко ко рту. Проверьте не прикрыт ли микрофон. При использовании гарнитуры, проверьте правильность её подключения. Проверьте не прикрыт ли динамик .
До меня никто не может дозвониться	Телефон должен быть включен и находиться в пределах досягаемости сети GSM.

15. Правильная утилизация использованного оборудования

Устройство обозначено перечеркнутым мусорным контейнером, в соответствии с Европейской директивой 2012/19/EC касательно использованного электрического и электронного оборудования (Отходы электрического и электронного оборудования - WEEE). Изделия, отмеченные этим

символом, не должны утилизироваться или выбрасываться вместе с бытовым мусором после использования. Пользователь обязан сдать электрическое и электронное оборудование в назначенный пункт переработки для опасных отходов. Сбор такого типа отходов в специальных местах, и процесс их переработки, способствуют защите натуральных ресурсов. Надлежащая утилизация использованного электрического и электронного оборудования полезна для здоровья человека и окружающей среды. Для получения информации о том, где и как утилизировать использованное электрическое и электронное

оборудование в экологически безопасном режиме,

пользователь должен обратиться в местное правительственное учреждение, пункт сбора отходов или пункт продажи, где было приобретено оборудование.

16. Правильная утилизация использованного оборудования

В соответствии с Директивой ЕС 2006/66/ЕС с изменениями содержащимися в Директиве ЕС 2013/56/UE касательно утилизации батарей, это изделие обозначено перечёркнутым мусорным

контейнером. Символ указывает что батареи, используемые в этом изделии, не должны выбрасываться вместе с бытовым мусором, а обрабатываться в соответствии с правовыми директивами и местными нормами. Запрещается утилизировать батареи и аккумуляторы с несортированными городскими отходами. Пользователи батарей и аккумуляторов должны использовать доступные пункты сбора этих изделий, которые позволяют им возврат, переработку и утилизацию. В рамках ЕС, сбор и переработка батарей и аккумуляторов является предметом отдельной процедуры. Чтобы узнать больше о существующих процедурах переработки батарей и аккумуляторов, обратитесь в местное учреждение для утилизации отходов или на санитарную свалку.
