РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWEBPSS2 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

POWERPLUS 12 7 6 8 9 4 5 ONE 18V LI-ION

POWERPLUS 5 7 1 2 ONE IRV LI-ION 10 11

Fig. 1

1 ОБЛАСТЬ ПРИМЕНЕНИЯ .... 3
2 ОПИСАНИЕ (РИС. А) 3
3 СОДЕРЖИМОЕ УПАКОВКИ .... 3
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ .... 4
5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ..... 4
5.1 Рабочее место....4
5.2 Электробезопасность.....5
5.3 Личная безопасность....5
5.4 Эксплуатация и уход за электроинструментом......6
5.5 Обслуживание....6
6 ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОГО ПИСТОЛЕТА-РАСПЫЛИТЕЛЯ......6
7 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ....7
7.1 Аккумуляторы....7
7.2 Зарядные устройства....8
8 ЗАРЯДКА И УСТАНОВКА ИЛИ СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ....8
8.1 Индикаторы зарядного устройства (Рис. 1) 8
8.2 Снятие/установка батареи (Рус. 2)....9
9 РАБОТА....9
9.1 Измерение вязкости....9
9.2 Регулировка распыления (Рис. 3)....9
9.3 Включение (Рис. 4)....9
9.4 Техника распыления .... 10
10 ОБСЛУЖИВАНИЕ И ЧИСТКА....10
10.1 Чистка и смазка после каждого использования (Рис. 5)....10
10.2 Замена поршня в сборе (Рис. 6) 10
11 ТЕХНИЧЕСКИЕ ДАННЫЕ....11
12 ШУМ 11

POWERPLUS POWEB5510 RU

13 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ....11
14 ГАРАНТИЯ .... 13
15 ОКРУЖАЮЩАЯ СРЕДА 14
16 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ....14

POWERPLUS POWEB5510 RU ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ 18В (БЕЗ АККУМУЛЯТОРНОЙ БАТАРЕИ) POWEB5510

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Этот пистолет-распылитель предназначен для распыления различных красок (масляных и латексных), грунтовок, морилок, антисептиков и других неабразивных материалов. Не используйте материалы с температурами вспышки ниже 55° С. Такие пистолеты-распылители не предназначены для распыления текстурированных материалов, заполнителей, лаков, промышленных эмалей, асфальтовых герметиков или материалов, содержащих тяжелые углеводороды. Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

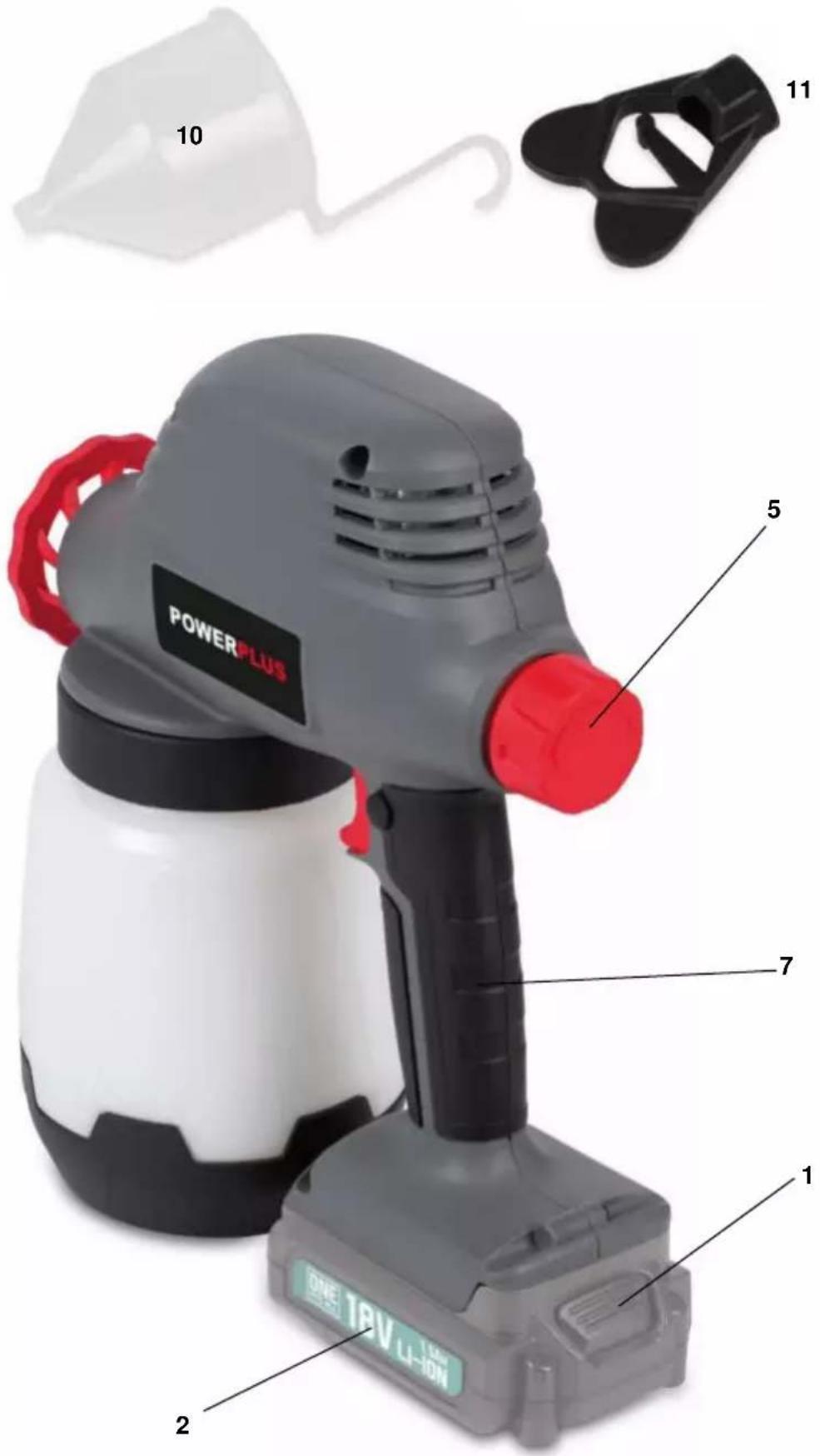

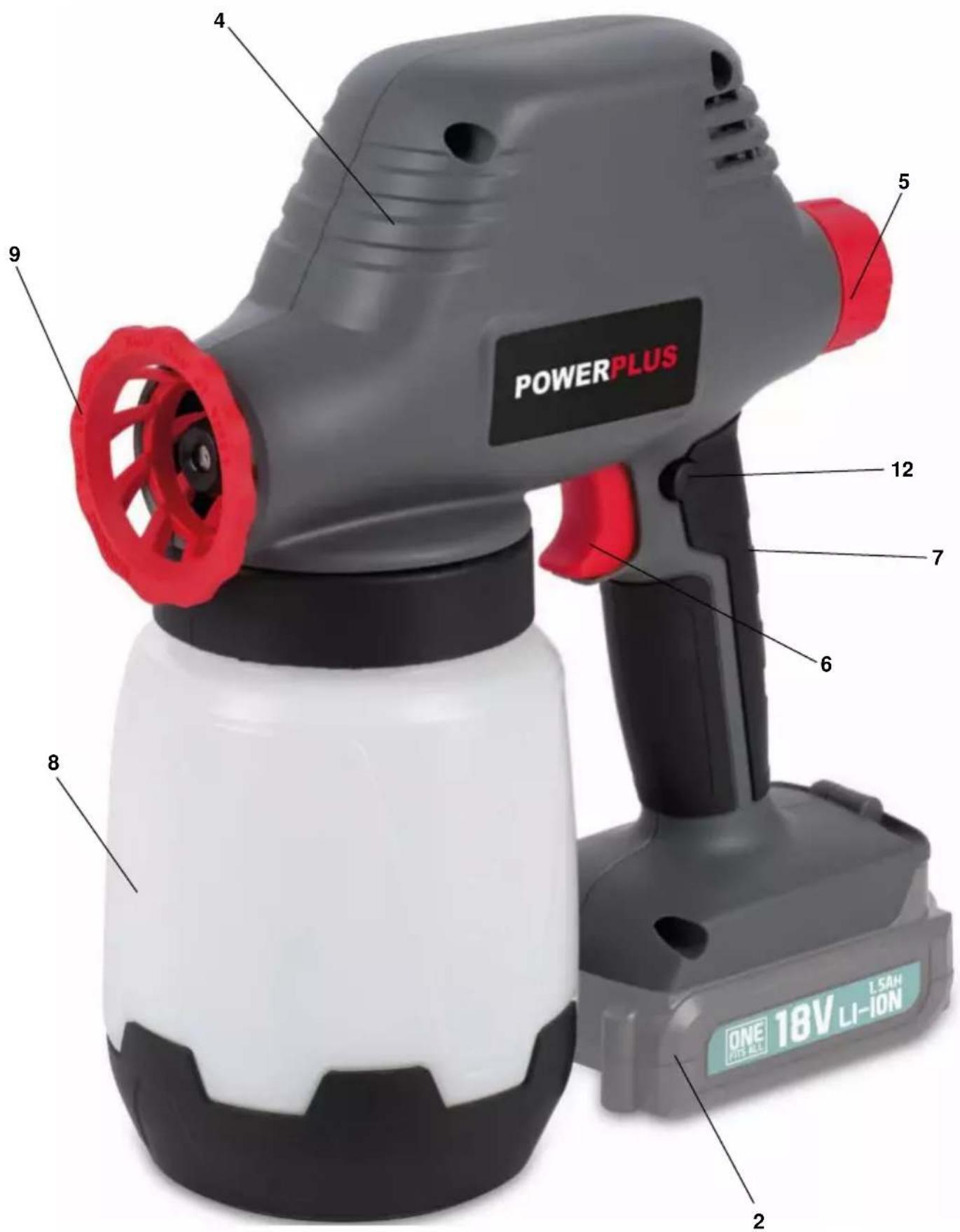

2 ОПИСАНИЕ (РИС. А)

1. Кнопка снятия блока аккумуляторной батареи
2. Аккумуляторная батарея (НЕ входит в комплект)

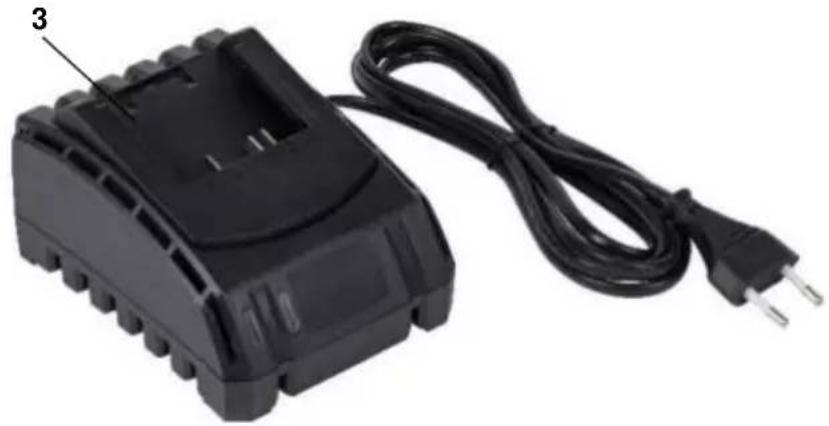

3. Зарядное устройство (НЕ входит в комплект)
4. Корпус двигателя

5. Ручка регулировки/управления распылением

6. Выключатель

7. Рукоятка
8. Контейнер для краски
9. Корзинообразное распылительное сопло
10. Чашка для проверки вязкости
11. Ключ для сопла
12. Предохранительная блокировочная кнопка

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.
  ■ Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
• Проверьте полноту комплекта поставки.
• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 руководство по эксплуатации
1 игла для чистки
1 чашка для проверки вязкости

1 запасное сопло (0,8 мм)
2 клапана
1 ключ для сопла

POWERPLUS

POWEB5510 RU

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

	Обозначает риск получения травмы или повреждения инструмента.		Соответствие с основными стандартами по безопасности применимых Европейских директив.
	Прочитайте руководство перед использованием.		Класс II - Машина имеет двойную изоляцию; поэтому провод заземления не требуется (только для зарядного устройства).
	Температура окружающей среды 40 °C макс. (только для аккумулятора).		Не подвергайте зарядное устройство и аккумуляторный блок воздействию воды.
	Используйте аккумулятор и зарядное устройство в закрытых помещениях.		Не сжигайте аккумуляторный блок или зарядное устройство.
	Надевайте средства защиты органов слуха.		Всегда одевайте респиратор при работе в пыльной среде.
	Всегда надевайте очки для защиты глаз.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

5.1 Рабочее место

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.
• Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли.
  Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.

POWERPLUS

POWEB5510 RU

- При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

- Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.

- Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.

- Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.

- Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.

- При работе с электроинструментом вне помещений пользуйтесь кабелем-удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.

- Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

- Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.

- Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.

- Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.

- Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.

- Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.

POWERPLUS

POWEB5510 RU

- Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.

- Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

- Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.

- Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.

- Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.

- Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.

- Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.

- Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.

- Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

5.5 Обслуживание

- Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности.

6 ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОГО ПИСТОЛЕТА-РАСПЫЛИТЕЛЯ

■ Пистолет-распылитель никогда не должен направляться на людей или животных.

- Пистолет-распылитель должен использоваться только для красок и растворителей с минимальной температурой вспышки 55 °C.

- Предупреждение! Струя, подаваемая под высоким давлением, может вызвать серьезное повреждение кожи. Не допускайте попадания струи на любую часть тела. В случае впрыскивания на кожу под высоким давлением немедленно обратитесь к врачу. Врач соответственно должен быть информирован о типе задействованного распыляемого материала.

- Пистолет-распылитель – это не игрушка, он не должен использоваться детьми или необученными лицами.

POWERPLUS

POWEB5510 RU

- Всегда надевайте подходящую маску, которая обеспечивает необходимую защиту от вдыхания вредных паров.

- Обеспечьте надлежащую вентиляцию для очистки воздуха в рабочей зоне от скопления огнеопасных паров.

■ Не распыляйте материалы неизвестного состава.

■ Не работайте с инструментом без установленной на месте стопорной гайки сопла.

- Не используйте инструмент, если повреждены средства техники безопасности или другие важные детали.

- Для чистки инструмента никогда не используйте бензин или другие огнеопасные жидкости. Пары в инструменте могут воспламениться от искры и привести к взрыву инструмента.

- Перед использованием краски или других материалов обязательно ознакомьтесь с рекомендациями или инструкциями производителя по разбавлению.

- Используйте только запасные части, одобренные производителем.

- Не вскрывайте аккумулятор. Существует опасность короткого замыкания.

- Предохраняйте аккумулятор от нагревания, например, от длительного интенсивного солнечного света, огня, воды и влаги. Существует опасность взрыва.

- В случае повреждения и неправильного использования аккумулятора могут выделяться пары. Проветрите рабочую зону и при плохом самочувствии обратитесь за медицинской помощью. Пары могут вызывать раздражение дыхательных путей.

- Используйте только аккумулятор, поставляемый в комплекте с вашим электроинструментом. Только таким образом аккумулятор защищается от опасной перегрузки.

- Аккумулятор может быть поврежден острыми предметами, такими как гвозди или отвертки, или приложением усилий извне. Может возникнуть внутреннее короткое замыкание, и аккумулятор может загореться, задымиться, взорваться или перегреться.

7 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ

7.1 Аккумуляторы

■ Ни в коем случае не пытайтесь вскрывать аккумуляторы.
- Не храните аккумуляторы в местах, где температура может превышать 40 °C.
- Заряжайте аккумуляторы только при температурах окружающей среды от 4 °C до 40 °C.

- Храните ваши аккумуляторы в сухом прохладном месте (5 °C - 20 °C). Никогда не храните аккумуляторы в разряженном состоянии.

- Литий-ионные аккумуляторы лучше всего регулярно разряжать и перезаряжать (минимум 4 раза в год). При длительном хранении литий-ионного аккумулятора идеальной является его зарядка до 40% мощности.

- При утилизации аккумуляторов, руководствуйтесь инструкциями, приведенными в разделе «Защита окружающей среды».

- Не вызывайте короткие замыкания. Если создается соединение между положительной (+) и отрицательной (-) клеммой напрямую или через случайный контакт с металлическими предметами, возникает короткое замыкание аккумулятора, и будет протекать большой ток, вызывая выделение тепла, которое может привести к разрыву корпуса или возгоранию.

- Не нагревайте аккумуляторы. Если аккумуляторы нагреваются до температуры выше 100 °C, могут повредиться уплотнения, изолирующие сепараторы и другие полимерные компоненты, вызывая утечку электролита и/или внутреннее короткое замыкание, приводящее к выделению тепла с последующим разрывом или

POWERPLUS

POWEB5510 RU

возгоранием. Кроме того, не бросайте аккумуляторы в огонь - может произойти взрыв и/или сильное горение.

- В экстремальных условиях может произойти утечка аккумулятора. Если вы заметите жидкость на аккумуляторе, сделайте следующее:

–Осторожно сотрите жидкость с помощью ветоши. Избегайте контакта с кожей.

–При контакте с кожей или глазами, следуйте указаниям ниже:

Немедленно промойте водой. Нейтрализуйте слабой кислотой, такой как лимонный сок или уксус.

√ При контакте с глазами, промойте в большом количестве чистой воды в течение минимум 10 минут. Обратитесь к врачу.

Опасность возгорания! Избегайте короткого замыкания контактов отсоединенного аккумулятора. Не сжигайте аккумуляторы.

7.2 Зарядные устройства

• Никогда не пытайтесь заряжать неперезаряжаемые аккумуляторы.
• Немедленно заменяйте дефектные шнуры.
• Не подвергайте действию воды.
• Не вскрывайте зарядное устройство.
• Не вставляйте никаких предметов в зарядной устройство.
• Зарядное устройство предназначено только для использования внутри помещений.

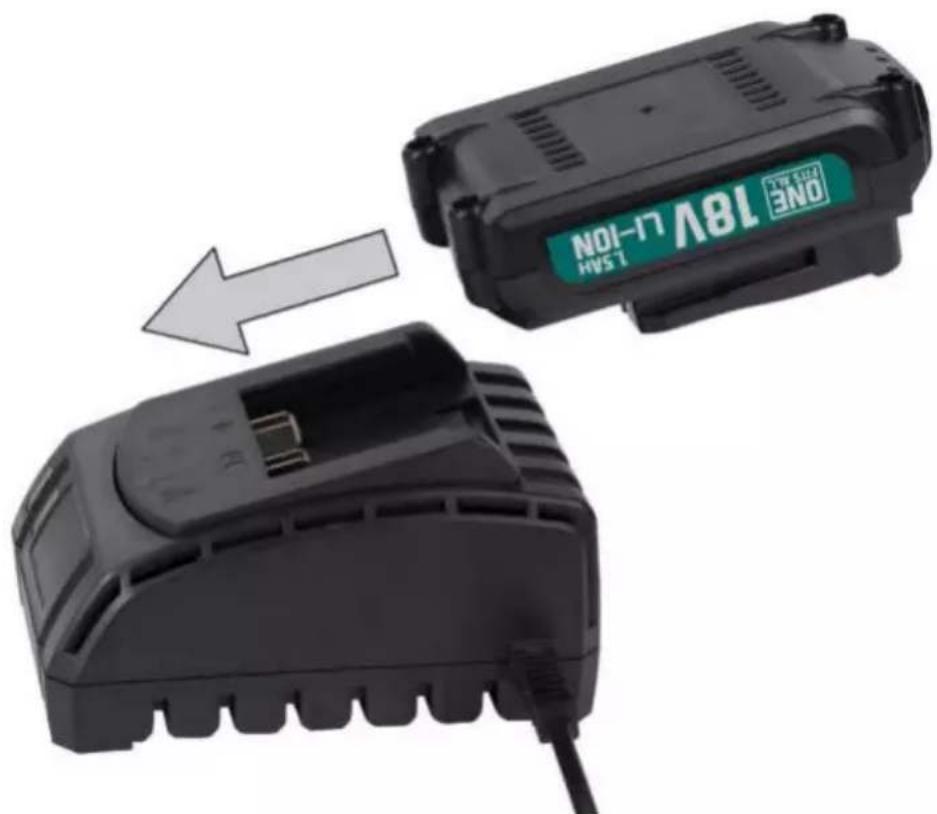

8 ЗАРЯДКА И УСТАНОВКА ИЛИ СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

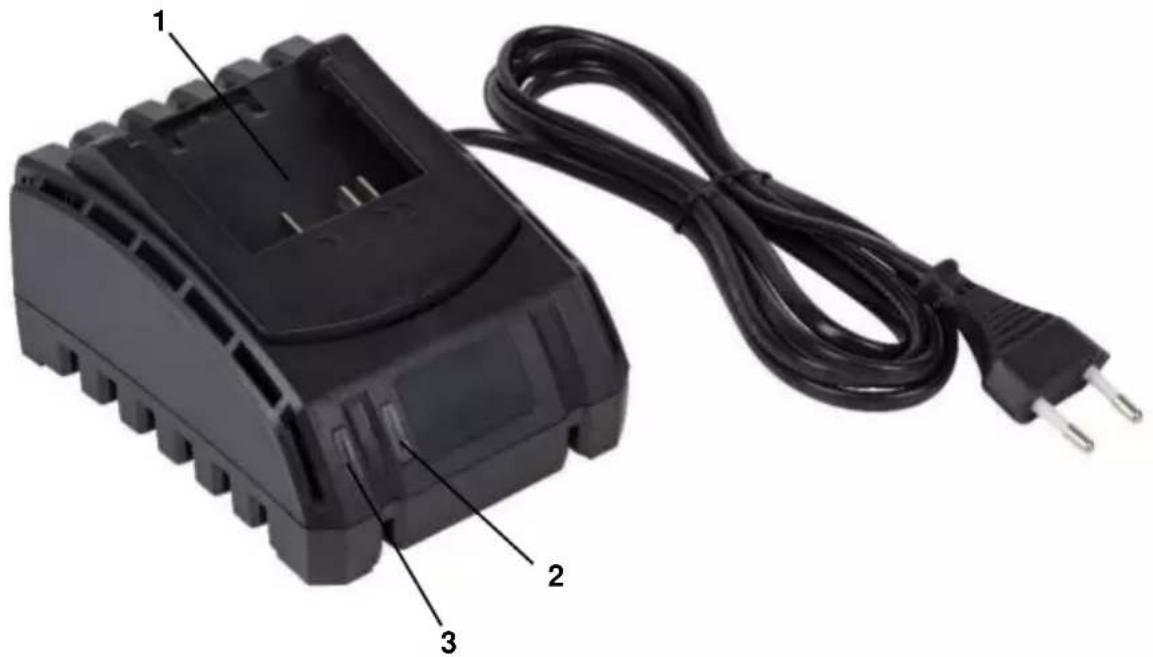

8.1 Индикаторы зарядного устройства (Рис. 1)

Подключите зарядное устройство к электрической розетке.

■ Горит постоянно зеленым светом: готов к зарядке.
■ Мигает красным светом + горит постоянно зеленым светом: зарядка
■ Горит постоянно зеленым светом + горит постоянно красным светом: заряжено.

Примечание: если аккумуляторную батарею невозможно подключить для зарядки, отсоедините ее и убедитесь, что модель батареи соответствует модели зарядного устройства, как показано в таблице технических характеристик. Не заряжайте аккумуляторные батареи других моделей или батареи, которые невозможно надежно закрепить в зарядном устройстве.

1. Периодически проверяйте состояние зарядного устройства и аккумуляторной батареи при подключении
2. Отключайте зарядное устройство от сети и отсоединяйте его от аккумуляторной батареи после окончания зарядки.
3. Перед использованием аккумуляторной батареи дайте ей полностью остыть.
4. Храните зарядное устройство и блок аккумуляторной батареи в помещении, в недоступном для детей месте.

Примечание. Если после продолжительного использования электроинструмента аккумуляторная батарея нагрелась, то перед зарядкой дайте ей остыть до комнатной температуры. Это позволит продлить срок службы батарей.

POWERPLUS POWEB5510 RU

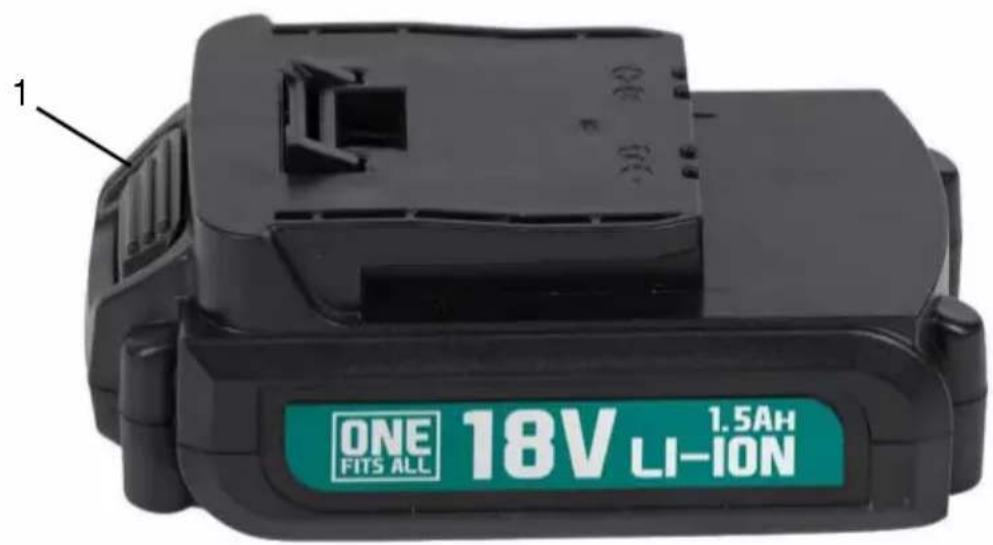

8.2 Снятие/установка батареи (Рис. 2)

Предупреждение! Перед выполнением любых регулировок убедитесь, что инструмент отключен, или снимите аккумуляторную батарею.

Возьмите инструмент в одну руку, а блок аккумуляторной батареи (2) — в другую.
- Для установки: совместите и сдвиньте аккумуляторную батарею в нужном направлении в гнезде для батареи, убедитесь, что защелка на задней стороне встала на место и батарея надежно закреплена, после этого можно начинать работать.
- Для снятия: одновременно нажмите защелку и извлеките аккумуляторную батарею.

9 РАБОТА

9.1 Измерение вязкости

• Для измерения вязкости используйте чашку для проверки вязкости (10).
• Следуйте инструкциям производителей по разбавлению краски, используемой в пистолете-распылителе.
• Чашка для определения вязкости (10) поможет определить правильную вязкость краски, с которой может работать пистолет-распылитель.
• Для определения правильной вязкости наполните чашку краской до ободка. Отметьте, сколько времени потребуется, чтобы краска вытекла обратно в банку. Как показывает опыт, вязкость должна находиться в диапазоне от 15 до 100 с (максимум).

В таблице ниже показано рекомендуемое время для разных видов материалов.

Тип краски	Время вытекания
Грунтовки	24-28 секунд
Лаки	20-25 секунд
Масляные краски	18-22 секунд
Эмалевые краски	18-22 секунд
Алюминиевые краски	22-25 секунд
Грунтовки для древесины	25-30 секунд
Антисептики для древесины	Разбавление не требуется
Морилки для древесины	Разбавление не требуется

- Некоторые распыляемые материалы содержат частицы и комки. Их следует процедить перед заливкой в контейнер с краской.

9.2 Регулировка распыления (Рис. 3)

Объем распыляемого материала можно регулировать с помощью ручки регулировки (5). Перед началом работы направьте пистолет-распылитель на какой-либо ненужный материал и нажмите на выключатель до начала разбрызгивания краски. Отрегулируйте ручку регулировки (5) до достижения наилучшей формы распыла. При повороте ручки регулировки (5) по часовой стрелке выходной поток уменьшается, а против часовой стрелки - увеличивается. При некачественном характере распыления краска будет концентрироваться в центре и создавать неравномерную окраску по краям. Качественное распыление будет давать равномерное распределение краски по всей области нанесения.

9.3 Включение (Рис. 4)

Для включения нажмите предохранительную блокировочную кнопку (12) и приведите в действие выключатель (6).

POWERPLUS

POWEB5510 RU

9.4 Техника распыления

• Для получения наилучших результатов всегда держите пистолет-распылитель ровно и параллельно поверхности.
• Держите сопло на расстоянии 20 - 30 см от поверхности и равномерно распыляйте движениями из стороны в сторону или вверх-вниз, движения должны быть плавными и ровными.
  ■ Не распыляйте под углом, так как это приведет к растеканию краски по поверхности.
• При окрашивании больших поверхностей используйте перекрестную форму распыла.
  ■ Перемещайте пистолет-распылитель равномерно от руки, а не от запястья.
  Никогда не начинайте и не заканчивайте распыление, если распылитель направлен на окрашиваемую поверхность.
• Равномерно регулируйте скорость движения пистолета-распылителя. Высокая скорость движения по поверхности приведет к образованию тонкого слоя покрытия, в то время как медленное движение даст толстый слой покрытия.
• За один раз наносите один слой. Если потребуется нанести еще один слой, обязательно следуйте инструкциям производителя по срокам высыхания, прежде чем нанести второй слой.

10 ОБСЛУЖИВАНИЕ И ЧИСТКА

Очень важно тщательно чистить и смазывать пистолет-распылитель после каждого использования. Если не почистить и не смазать распылитель, то из-за этого в следующий раз, когда вы захотите его использовать, он почти наверняка не будет работать вследствие засорения! Гарантия не распространяется на чистку распылителя, который не был надлежащим образом почищен пользователем.

10.1 Чистка и смазка после каждого использования (Рис. 5)

1. Слейте остаток краски обратно в контейнер (8).
2. Сначала очистите контейнер (8).
3. Краткую работу по чистке можно выполнить распылением разбавителя (воды или растворителя) до полной очистки.
4. Полностью работа по чистке должна выполняться перед помещением пистолетараспылителя на хранение. См. раздел «Замена поршня в сборе» для разборки насосного узла и тщательной очистки. Затем выполните повторную сборку.
5. Снимите всасывающий шланг и смажьте насос маслом после каждой чистки. Включите пистолет-распылитель несколько раз, пока не начнет распыляться масло.

10.2 Замена поршня в сборе (Рис. 6)

1. Ослабьте сопло, используя прилагаемый гаечный ключ, но оставьте сопло на насосе.
2. Полностью поверните защиту по часовой стрелке и вытащите насосный узел.
3. Отдельно замените изношенные детали.
4. Должны периодически заменяться следующие детали: сопло, распылитель, корпус насоса, поршень, уплотнительные кольца 1# и 2#.

POWERPLUS

POWEB5510 RU

11 ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение	18 В
Емкость бачка	1 л
Скорость потока	300 г/мин
Диаметр сопла	0,8мм
Соединение аккумулятора	Насадное
Регулируемое управление потоком краски	Да
Вертикальная форма распыла	Да
Горизонтальная форма распыла	Да
Круглая форма распыла	Да
Макс. вязкость	60 дин/с
Рукоятка с мягким покрытием	Да
Тип рукоятки	Фиксированная
Латексная краска	Да

12 ШУМ

Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3)

Уровень звукового давления LpA	85 дБ(А)
Уровень звуковой мощности LwA	100 дБ(А)

ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха.

aw (Вибрация):

2,5 M/c²

K = 1,5 ~m / c^2

13 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	ПРИЧИНЫ	РЕШЕНИЕ
Двигатель гудит, но не распыляет, или распыление нерегулярное	1. Поврежден насосный узел2. Всасывающая трубка находится в неправильном положении3. Забита всасывающая трубка4. Забито сопло5. Забит фильтр6. Ослаблена защита (3) или сопло (2)	1. Заменить насосный узел согласно инструкции по техобслуживанию2. Отрегулировать всасывающую трубку3. Очистить всасывающую трубку с помощью разбавителя4. Очистить сопло с помощью разбавителя5. Очистить фильтр с помощью разбавителя6. Затянуть защиту или сопло
Распылениененормальное	1. Сопло или стопорная гайкане затянуты2. Красочное покрытиеслишком толстое3. Распылитель в сбореизношен.	1. Затянуть сопло истопорную гайку2. Проверить вязкостькраски3. Заменить распылительв сборе.
Чрезмернаяокраска	1. Пистолет-распылительнаходится слишком близко краспыляемому объекту2. Слишком много краски3. Вязкость слишком низкая	1. Держать пистолет-распылитель нарасстоянии 20-30 см отповерхности2. Отрегулировать ручкууправления дляснижения распыления3. Проверить вязкость
Ни распыления,ни звука	1. Отсутствует электропитание	1. Проверить источникэлектропитания
Кратковременнаяработа послезарядки	1. Батарея неполностьюзаряжена2. Зарядное устройстводефектное3. Батарея дефектная	1. Полностью зарядитьбатарею.2. Заменить новымзарядным устройствомс такими жетехническимихарактеристиками3. Заменить новойбатареей с такими жетехническимихарактеристиками

14 ГАРАНТИЯ

• В соответствии с законодательными требованиями, данный продукт обеспечивается гарантией на срок 24 месяца, исчисляемый с даты приобретения первым покупателем.
• Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.
• Повреждения и/или дефекты, возникающие вследствие неправильной эксплуатации, также не подпадают под условия данной гарантии.
• Мы также отказываемся от всех обязательств в отношении любых телесных повреждений, возникающих вследствие неправильной эксплуатации инструмента.
• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.
• Дополнительную информацию вы всегда можете получить по телефону 00 32 3 292 92 90.
• Любые транспортные расходы должен нести покупатель, если не согласовано иное в письменной форме.
• Вместе с тем, не может быть предъявлено никакой претензии по гарантии, если повреждение устройства является результатом небрежного обслуживания или перегрузки.
• Из гарантии определенно исключается повреждение, возникающее вследствие проникновения жидкости, сильного запыления, умышленного повреждения (преднамеренно или по грубой небрежности), неправильной эксплуатации (использования устройства не по назначению), неправомочного использования (например, несоблюдения инструкций, приведенных в руководстве), неквалифицированной сборки, разряда молнии, неправильного напряжения сети. Данный список не является исчерпывающим.
• Принятие претензий по гарантии не является основанием для продления гарантийного периода или назначения нового гарантийного периода в случае замены устройства.
• Устройства или детали, замененные по гарантии, остаются собственностью компании Varo NV.
• Мы сохраняем за собой право отказать в удовлетворении претензии во всех случаях, когда не может быть подтвержден факт покупки, или когда очевидно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток и т.п.).
  ■ Для подтверждения даты покупки следует хранить чек.
• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии (в оригинальной противоударной упаковке, если таковая имелась), приложив документ о покупке.
• Для обеспечения оптимальной работы этого инструмента его необходимо заряжать минимум 1 раз в месяц.

POWERPLUS

POWEB5510 RU

15 ОКРУЖАЮЩАЯ СРЕДА

Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации.

С отходами деталей электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

16 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что

Продукт: ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ 18В (БЕЗ АККУМУЛЯТОРНОЙ БАТАРЕИ)

Mapka: POWERplus

Модель: POWEBG5510

соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное заявление.

Европейские директивы (включая, если применимо, их поправки до даты подписания):

2006/42/EC

2014/30/EU

2011/65/EU

Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания):

EN60745-1:2009

EN50580:2012

EN55014-1:2006

EN55014-2:2015

Держатель технической документации: Филип Ванкерхов (Philippe Vankerkhove), VARO – Vic. Van Rompuy N.V.

Нижеподписавшийся действует от имени Исполнительного директора компании,

Ede Boer

Eric de Boer

Отдел нормоконтроля – Менеджер по вопросам согласований 10/08/2017

POWERPLUS POWEB5510 BG

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ

5.2 Електробезопасност

5.5 Сервизно обслужване

6 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА БЕЗЖИЧЕН БОЯДЖИЙСКИ ПИСТОЛЕТ

7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА

7.1 Бамерuu

7.2 Зарядни устройства

8 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ

8.1 Индикации при зареждане (Фиг. 1)

10 ПОЧИСТВАНЕ И ПОДДРЪЖКА

16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

VARO N.V. – VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: БОЯДЖИЙСКИ ПИСТОЛЕТ 18В (БЕЗ АКУМУЛАТОРНА БАТЕРИЯ)

марка: POWERplus

модел: POWEB5510

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

ONE FITS ALL 18V LI-ION 1.5AH

Fig. A

1 ОБЛАСТЬ ПРИМЕНЕНИЯ ...... 2
2 ОПИСАНИЕ (РУС. А)....2
3 СОДЕРЖИМОЕ УПАКОВКИ 2
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ...... 2
5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ .... 3
5.1 Рабочее место....3
5.2 Электробезопасность....3
5.3 Личная безопасность .... 4
5.4 Эксплуатация и уход за электроинструментом....4
5.5 Обслуживание .... 5
6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ....5
6.1 Аккумуляторы....5
6.2 Зарядные устройства .... 5
7 ЗАРЯДКА И УСТАНОВКА ИЛИ СНЯТИЕ АККУМУЛЯТОРА ..... 6
7.1 Индикаторы зарядного устройства 6
7.2 Снятие/установка аккумулятора (рис. 1)......6
8 ТЕХНИЧЕСКИЕ ДАННЫЕ....7
9 ОКРУЖАЮЩАЯ СРЕДА 7

POWERPLUS POWEB9010 RU

АККУМУЛЯТОРНЫЙ БЛОК ЛИТИЕВО-ИОННЫМ 18В 1500МАН POWEB9010

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Данный аккумулятор предназначен для использования только в ЕВ питания. Аккумулятор с выходным напряжением 18V можно использовать только в устройствах данной линейки продуктов, рассчитанных на напряжение питания 18V.

Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

2 ОПИСАНИЕ (PUC. А)

1. Кнопка снятия блока аккумуляторной батареи

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.
  ■ Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
• Проверьте полноту комплекта поставки.
• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

Аккумуляторный блок литиево-ионным

Руководство по эксплуатации

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

	Обозначает риск получения травмы или повреждения инструмента.		Прочитайте руководство перед использованием.
	Не утилизируйте аккумуляторный блок или зарядное устройство путем сжигания.		Не допускайте воздействия воды на зарядное устройство и аккумуляторный блок.
	Используйте аккумулятор и зарядное устройство в закрытых помещениях.		Температура окружающей среды 40°C макс. (только для аккумулятора)

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

5.1 Рабочее место

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.
• Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли.
  Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.
• При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

• Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.
• Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.
• Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.
• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.
• При работе с электроинструментом вне помещений пользуйтесь кабелем-удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.

POWERPLUS POWEB9010 RU

- Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

• Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.
• Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.
• Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.
• Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.
• Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.
• Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.
• Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

• Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.
• Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.
• Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.
• Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.
• Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.
• Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.

POWERPLUS POWEB9010 RU

- Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

5.5 Обслуживание

- Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности.

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ

6.1 Аккумуляторы

■ Ни в коем случае не пытайтесь вскрывать аккумуляторы.
- Не храните аккумуляторы в местах, где температура может превышать 40 °C.
- Заряжайте аккумуляторы только при температурах окружающей среды от 4 °C до 40 °C.

- Храните ваши аккумуляторы в сухом прохладном месте (5 °C - 20 °C). Никогда не храните аккумуляторы в разряженном состоянии.

- Литий-ионные аккумуляторы лучше всего регулярно разряжать и перезаряжать (минимум 4 раза в год). При длительном хранении литий-ионного аккумулятора идеальной является его зарядка до 40% мощности.

- При утилизации аккумуляторов, руководствуйтесь инструкциями, приведенными в разделе «Защита окружающей среды».

- Не вызывайте короткие замыкания. Если создается соединение между положительной (+) и отрицательной (-) клеммой напрямую или через случайный контакт с металлическими предметами, возникает короткое замыкание аккумулятора, и будет протекать большой ток, вызывая выделение тепла, которое может привести к разрыву корпуса или возгоранию.

- Не нагревайте аккумуляторы. Если аккумуляторы нагреваются до температуры выше 100 °C, могут повредиться уплотнения, изолирующие сепараторы и другие полимерные компоненты, вызывая утечку электролита и/или внутреннее короткое замыкание, приводящее к выделению тепла с последующим разрывом или возгоранием. Кроме того, не бросайте аккумуляторы в огонь - может произойти взрыв и/или сильное горение.

В экстремальных условиях может произойти утечка аккумулятора. Если вы заметите жидкость на аккумуляторе, сделайте следующее:

–Осторожно сотрите жидкость с помощью ветоши. Избегайте контакта с кожей.

–При контакте с кожей или глазами, следуйте указаниям ниже:

Немедленно промойте водой. Нейтрализуйте слабой кислотой, такой как лимонный сок или уксус.

√ При контакте с глазами, промойте в большом количестве чистой воды в течение минимум 10 минут. Обратитесь к врачу.

Опасность возгорания! Избегайте короткого замыкания контактов отсоединенного аккумулятора. Не сжигайте аккумуляторы.

6.2 Зарядные устройства

Никогда не пытайтесь заряжать неперезаряжаемые аккумуляторы.

■ Немедленно заменяйте дефектные шнуры.

POWERPLUS POWEB9010 RU

■ Не подвергайте действию воды.
- Не вскрывайте зарядное устройство.
■ Не вставляйте никаких предметов в зарядной устройство.
- Зарядное устройство предназначено только для использования внутри помещений.

7 ЗАРЯДКА И УСТАНОВКА ИЛИ СНЯТИЕ АККУМУЛЯТОРА

7.1 Индикаторы зарядного устройства

Подключите зарядное устройство к электрической розетке.

■ Горит постоянно зеленым светом: готов к зарядке.
■ Мигает красным светом + Горит постоянно зеленым светом: зарядка
▪ Горит постоянно зеленым светом + Горит постоянно красным светом: заряжено.

Примечание: если аккумуляторную батарею невозможно подключить для зарядки, отсоедините ее и убедитесь, что модель батареи соответствует модели зарядного устройства, как показано в таблице технических характеристик. Не заряжайте аккумуляторные батареи других моделей или батареи, которые невозможно надежно закрепить в зарядном устройстве.

1. Периодически проверяйте состояние зарядного устройства и аккумуляторного блока при подключении.
2. После выполнения работ извлеките вилку зарядного устройства из электрической розетки и отсоедините его от аккумуляторного блока.
3. Перед использованием аккумуляторного блока дайте ему остыть.
4. Храните зарядное устройство и аккумуляторный блок в недоступном для детей месте.

ПРИМЕЧАНИЕ. Если после продолжительной эксплуатации электроинструмента аккумулятор слишком сильно нагрелся, перед началом зарядки дайте ему остыть до комнатной температуры. Это позволит продлить срок службы батарей.

7.2 Снятие/установка аккумулятора (рис. 1)

Предупреждение! Перед выполнением любых регулировок убедитесь, что инструмент отключен, или снимите аккумуляторную батарею.

Установка. Прижмите и вставьте аккумуляторный блок в гнездо для подключения аккумулятора, убедитесь, что защелка на задней стороне аккумулятора зафиксировалась на месте, а аккумулятор надежно закреплен, после чего можно начинать эксплуатировать инструмент.
- Снятие. Прижмите защелку аккумулятора, одновременно извлекая аккумуляторный блок наружу.

POWERPLUS POWEB9010 RU

8 ТЕХНИЧЕСКИЕ ДАННЫЕ

тип	POWEB9010
Напряжение / Частота	18B
Тип аккумулятора	Li-ion
Емкость аккумулятора	18V – 1500mAh
Номинальные характеристики на входе зарядного устройства	220-240V~50Hz
Номинальные характеристики на выходе зарядного устройства	21V, 1.7A
Время зарядки	18V = 1h

9 ОКРУЖАЮЩАЯ СРЕДА

Этот продукт содержит ионы лития. Чтобы беречь природные ресурсы, перерабатывайте или утилизируйте аккумуляторы надлежащим образом. Местные, региональные или федеральные законы могут запрещать выбрасывание литий-ионных аккумуляторов в обычный мусор. Обратитесь к местным органам власти за информацией по имеющимся способам утилизации и/или удаления отходов.

POWERPLUS POWEB9010 BG

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРИЧЕСКИЯ УРЕД......2
2 ОПИСАНИЕ (FIG. A) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 СИМВОЛИ 2
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МОЩНИ ИНСТРУМЕНТИ .... 3
5.1 Работна зона....3
5.2 Електрическа безопасност....3
5.3 Лична безопасност .... 3
5.4 Използване и грижи за механизирания инструмент....4
5.5 Сервизно обслужване ....4
6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА ..... 5
6.1 Бамерuu ....5
6.2 Зарядни устройства....5
7 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ....5
7.1 Индикации на зарядното устройство....5
7.2 Поставяне / сваляне на акумулаторната батерия (Fig. 1)......6
8 ТЕХНИЧЕСКИ ДАННИ ....6
9 ОКОЛНА СРЕДА......6

POWERPLUS POWEB9010 BG АКУМУЛАТОРЕН БЛОК 18V 1500МАН POWEB9010

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРИЧЕСКИЯ УРЕД

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МОЩНИ ИНСТРУМЕНТИ

5.2 Електрическа безопасност

5.5 Сервизно обслужване

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА

6.1 Бамерuu

6.2 Зарядни устройства

7 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

1 ОБЛАСТЬ ПРИМЕНЕНИЯ ...... 2
2 ОПИСАНИЕ (РИС. А) 2
3 СОДЕРЖИМОЕ УПАКОВКИ 2
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ...... 2
5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ...... 3
5.1 Рабочее место....3
5.2 Электробезопасность....3
5.3 Личная безопасность....4
5.4 Эксплуатация и уход за электроинструментом....4
5.5 Обслуживание....5
6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ....5
6.1 Аккумуляторы....5
6.2 Зарядные устройства......6
7 ЗАРЯДКА И УСТАНОВКА ИЛИ СНЯТИЕ АККУМУЛЯТОРА.....6
7.1 Индикаторы зарядного устройства 6
8 ТЕХНИЧЕСКИЕ ДАННЫЕ......6
9 ОКРУЖАЮЩАЯ СРЕДА 7

POWERPLUS POWEB9050 RU

ЗАРЯДНОЕ УСТРОЙСТВО 18В POWEB9050

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Данное зарядное устройство разработано для аккумуляторов 18 В. Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

2 ОПИСАНИЕ (РИС. А)

1. Порт аккумулятора
2. Зеленый индикатор
3. Красный индикатор
4. Аккумуляторный (НЕ входит в комплект)
5. Кнопка снятия аккумуляторного блока

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.
• Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
• Проверьте полноту комплекта поставки.
• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 зарядное устройство
1 руководство по эксплуатации

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы::

	Обозначает риск получения травмы или повреждения инструмента.Прочитайте руководство перед использованием.		Соответствует основным требованиям Европейских директив.Класс II - Машина имеет двойную изоляцию; поэтому провод заземления не требуется. (только для зарядного устройства)
	Используйте аккумулятор и зарядное устройство в закрытых помещениях.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

5.1 Рабочее место

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.
• Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли.
  Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.
• При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

• Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.
• Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.
• Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.
• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.
• При работе с электроинструментом вне помещений пользуйтесь кабелем-удлинителем, предназначенным для использования вне помещений. Использование

POWERPLUS POWEB9050 RU

кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.

- Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

• Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.
• Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.
• Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.
• Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.
• Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.
• Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.
• Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

• Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.
• Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.
• Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.
• Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.
• Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.

POWERPLUS POWEB9050 RU

- Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.

- Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

5.5 Обслуживание

- Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности.

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ

6.1 Аккумуляторы

■ Ни в коем случае не пытайтесь вскрывать аккумуляторы.
- Не храните аккумуляторы в местах, где температура может превышать 40 °C.
- Заряжайте аккумуляторы только при температурах окружающей среды от 4 °C до 40 °C.

- Храните ваши аккумуляторы в сухом прохладном месте (5 °C - 20 °C). Никогда не храните аккумуляторы в разряженном состоянии.

- Литий-ионные аккумуляторы лучше всего регулярно разряжать и перезаряжать (минимум 4 раза в год). При длительном хранении литий-ионного аккумулятора идеальной является его зарядка до 40% мощности.

- При утилизации аккумуляторов, руководствуйтесь инструкциями, приведенными в разделе «Защита окружающей среды».

- Не вызывайте короткие замыкания. Если создается соединение между положительной (+) и отрицательной (-) клеммой напрямую или через случайный контакт с металлическими предметами, возникает короткое замыкание аккумулятора, и будет протекать большой ток, вызывая выделение тепла, которое может привести к разрыву корпуса или возгоранию.

- Не нагревайте аккумуляторы. Если аккумуляторы нагреваются до температуры выше 100 °C, могут повредиться уплотнения, изолирующие сепараторы и другие полимерные компоненты, вызывая утечку электролита и/или внутреннее короткое замыкание, приводящее к выделению тепла с последующим разрывом или возгоранием. Кроме того, не бросайте аккумуляторы в огонь - может произойти взрыв и/или сильное горение.

- В экстремальных условиях может произойти утечка аккумулятора. Если вы заметите жидкость на аккумуляторе, сделайте следующее:

–Осторожно сотрите жидкость с помощью ветоши. Избегайте контакта с кожей.

–При контакте с кожей или глазами, следуйте указаниям ниже:

Немедленно промойте водой. Нейтрализуйте слабой кислотой, такой как лимонный сок или уксус.

√ При контакте с глазами, промойте в большом количестве чистой воды в течение минимум 10 минут. Обратитесь к врачу.

Опасность возгорания! Избегайте короткого замыкания контактов отсоединенного аккумулятора. Не сжигайте аккумуляторы.

POWERPLUS POWEB9050 RU

6.2 Зарядные устройства

• Никогда не пытайтесь заряжать неперезаряжаемые аккумуляторы.
  ■ Немедленно заменяйте дефектные шнуры.
  ■ Не подвергайте действию воды.
• Не вскрывайте зарядное устройство.
  ■ Не вставляйте никаких предметов в зарядной устройство.
• Зарядное устройство предназначено только для использования внутри помещений.

7 ЗАРЯДКА И УСТАНОВКА ИЛИ СНЯТИЕ АККУМУЛЯТОРА

7.1 Индикаторы зарядного устройства

Подключите зарядное устройство к электрической розетке.

■ Горит постоянно зеленым светом: готов к зарядке.
■ Мигает красным светом + Горит постоянно зеленым светом: зарядка
■ Горит постоянно зеленым и красным светом: заряжено.

Примечание. Если аккумулятор невозможно подключить для зарядки, отсоедините ее и убедитесь, что модель аккумуляторного блока соответствует модели зарядного устройства, как показано в таблице технических характеристик. Не заряжайте аккумуляторные блоки других моделей или аккумуляторные блоки, которые невозможно надежно закрепить в зарядном устройстве.

1. Периодически проверяйте состояние зарядного устройства и аккумуляторного блока при подключении.
2. Отключайте зарядное устройство от сети и отсоединяйте его от аккумуляторного блока после окончания зарядки.
3. Перед использованием аккумуляторного блока дайте ему полностью остыть.
4. Храните зарядное устройство и аккумуляторный блок в помещении, в недоступном для детей месте.

ПРИМЕЧАНИЕ. Если после продолжительной эксплуатации электроинструмента аккумулятор слишком сильно нагрелся, перед началом зарядки дайте ему остыть до комнатной температуры. Это позволит продлить срок службы батарей.

8 ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип	POWEB9050
Номинальные характеристики на входе зарядного устройства	220–240 В ~50 Гц
Номинальные характеристики на выходе зарядного устройства	21В, 1,7 А
Тип аккумулятора	Литий-ионный аккумуляторный блок 18В 1.5AhЛитий-ионный аккумуляторный блок 18В 3.0Ah

POWERPLUS POWEB9050 RU

9 ОКРУЖАЮЩАЯ СРЕДА

Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации.

С отходами электрических машин нельзя поступать, как с обычными домашними отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

POWERPLUS POWEB9050 BG

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА....2
2 ОПИСАНИЕ (ФИГ. А) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 СИМВОЛИ 2
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МЕХАНИЗИРАНИ ИНСТРУМЕНТИ......3
5.1 Работна зона ....3
5.2 Електрическа безопасност .... 3
5.3 Лична безопасност....3
5.4 Използване и грижи за механизирания инструмент ....4
5.5 Сервизно обслужване....4
6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА ..... 4
6.1 Бамерuu....4
6.2 Зарядни устройства....5
7 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ....5
7.1 Индикации при зареждане....5
8 ТЕХНИЧЕСКИ ДАННИ ....6
9 ОКОЛНА СРЕДА......6

POWERPLUS POWEB9050 BG ЗАРЯДНО УСТРОЙСТВО 18V POWEB9050

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МЕХАНИЗИРАНИ ИНСТРУМЕНТИ

5.2 Електрическа безопасност

5.5 Сервизно обслужване

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА

6.1 Бамерuu

6.2 Зарядни устройства

7 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ
