Тип продукта	Микро Hi-Fi аудиосистема
Бренд	Sharp
Модель	XL-B514
Питание	Внешний сетевой адаптер
Батарейки пульта ДУ	2 батарейки AAA (в комплекте)
Основные функции	FM-радио, CD-плеер, Bluetooth, USB, Aux-вход, будильник, таймер сна, эквалайзер
FM-радио	FM-диапазон, 20 предустановок, RDS (RadioText, PTY)
Bluetooth	Дальность около 10 метров, имя устройства: SHARP XL-B514
Поддерживаемые аудиоформаты	Аудио-CD, MP3 (через USB)
Дисплей	С подсветкой, регулировкой яркости и таймером отключения
Языки отображения	Английский, французский, немецкий, итальянский, испанский, польский, нидерландский
Разъемы	Разъем для наушников 3,5 мм, вход USB (FAT32 до 64 ГБ), Aux-вход 3,5 мм, выходы на динамики RCA, вход питания
Функция сна	Таймер сна (10, 15, 30, 45, 60 минут)
Уход	Мягкая сухая ткань, избегать химикатов и моющих средств
Безопасность	Двойная изоляция (класс II), не подвергать воздействию воды или влаги, не вскрывать
Ремонтопригодность	Нет деталей, обслуживаемых пользователем - обращаться к квалифицированному специалисту
Комплектация	Пульт ДУ (батарейки в комплекте), FM-антенна, сетевой адаптер, документация

Часто задаваемые вопросы - XL-B514 SHARP

Как настроить время на Sharp XL-B514?

Включите радио, нажмите и удерживайте i для входа в меню. Используйте колесико для выбора Время / Дата. Установите часы и минуты с помощью колесика, затем подтвердите. После этого установите день, месяц и год.

Как сохранить FM-станцию в предустановку?

Настройте нужную FM-станцию. Нажмите и удерживайте кнопку ♥ до появления Сохр. предуст.. Используйте стрелки для выбора места (1-20) и подтвердите. Станция сохранена.

Как подключить смартфон по Bluetooth?

Переведите систему в режим Bluetooth, нажимая Функция/Режим до появления Bluetooth. На смартфоне включите Bluetooth и найдите SHARP XL-B514. Выберите его для сопряжения. На дисплее системы появится подтверждение подключения.

Почему нет звука из динамиков?

Проверьте громкость, что система не в режиме ожидания и не подключены наушники. Убедитесь, что вы в правильном режиме (FM, Bluetooth и т.д.). Если используется внешний источник, увеличьте громкость на этом устройстве.

Как очистить компакт-диск?

Протирайте диск от центра к краю мягкой тканью. При необходимости используйте слегка влажную ткань, затем высушите. Никогда не используйте растворители или спреи. Избегайте прикосновений к читаемой стороне.

Как запрограммировать порядок воспроизведения CD?

При остановленном CD нажмите PROG на пульте. Выберите трек для первого воспроизведения кнопками ◀◀ или ▶▶, затем нажмите PROG. Повторите до 20 треков. Нажмите ▶|| для воспроизведения программы.

Как настроить будильник?

Убедитесь, что время установлено. Нажмите и удерживайте i, выберите Будильник, затем выберите Будильник 1 или 2. Установите время, продолжительность, источник (звонок или FM), частоту (каждый день, один раз и т.д.) и громкость. Включите будильник.

Как сбросить настройки до заводских?

Нажмите и удерживайте i для входа в меню. Используйте колесико для выбора Сброс настр. зав.. Подтвердите, выбрав Да. Система перезагрузится и перейдет в режим ожидания. Все предустановки и устройства Bluetooth будут удалены.

Что делать, если плохой прием FM?

Полностью разверните FM-антенну. Запустите автоматический поиск станций. Попробуйте переместить систему или отодвинуть ее от других электронных устройств. Убедитесь, что антенна не заблокирована.

Как использовать эквалайзер?

Нажмите и удерживайте i для открытия меню. Выберите Эквалайзер с помощью колесика. Выберите один из пресетов: Нормальный, Классика, Танцевальный, Джаз, Поп, Рок, Спорт, Голос, Фильм или Мой эквалайзер. Подтвердите и выйдите из меню.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XL-B514 SHARP

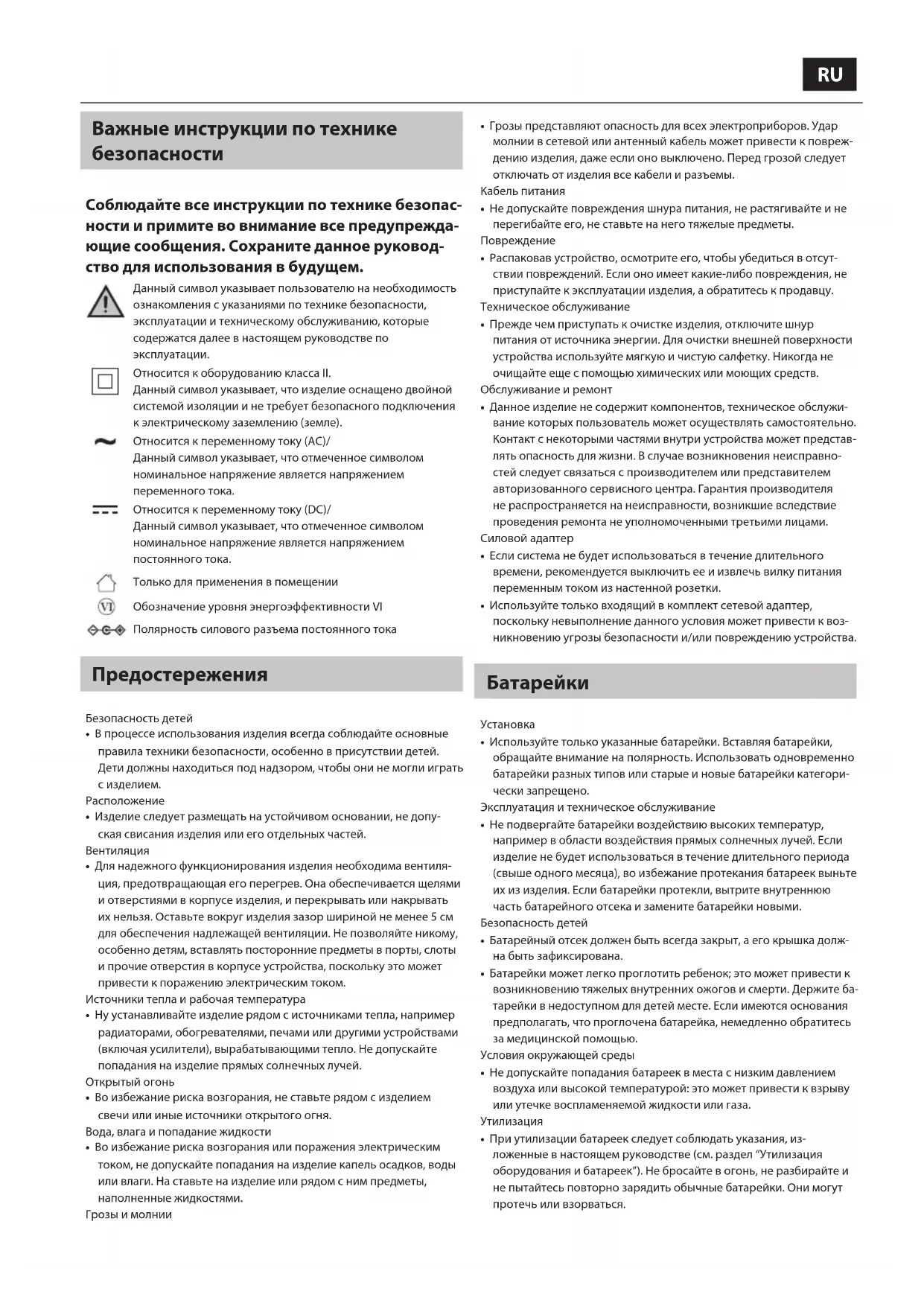

Важные инструкции по технике безопасности

Соблюдайте все инструкции по технике безопасности и примите во внимание все предупреждающие сообщения. Сохраните данное руководство для использования в будущем.

Данный символ указывает пользователю на необходимость ознакомления с указаниями по технике безопасности, эксплуатации и техническому обслуживанию, которые содержатся далее в настоящем руководстве по эксплуатации.

Относится к оборудованию класса II. Данный символ указывает, что изделие оснащено двойной системой изоляции и не требует безопасного подключения к электрическому заземлению (земле).

Относится к переменному току (АС)/ Данный символ указывает, что отмеченное символом номинальное напряжение является напряжением переменного тока.

Относится к переменному току (DC)/ Данный символ указывает, что отмеченное символом номинальное напряжение является напряжением постоянного тока.

Только для применения в помещении

Обозначение уровня энергоэффективности VI

Полярность силового разъема постоянного тока

Предостережения

Безопасность детей

- В процессе использования изделия всегда соблюдайте основные правила техники безопасности, особенно в присутствии детей. Дети должны находиться под надзором, чтобы они не могли играть с изделием.

Расположение

- Изделие следует размещать на устойчивом основании, не допуская свисания изделия или его отдельных частей.

Вентиляция

- Для надежного функционирования изделия необходима вентиляция, предотвращающая его перегрев. Она обеспечивается щелями и отверстиями в корпусе изделия, и перекрывать или накрывать их нельзя. Оставьте вокруг изделия зазор шириной не менее 5 см для обеспечения надлежащей вентиляции. Не позволяйте никому, особенно детям, вставлять посторонние предметы в порты, слоты и прочие отверстия в корпусе устройства, поскольку это может привести к поражению электрическим током.

Источники тепла и рабочая температура

- Ну устанавливайте изделие рядом с источниками тепла, например радиаторами, обогревателями, печами или другими устройствами (включая усилители), вырабатывающими тепло. Не допускайте попадания на изделие прямых солнечных лучей.

Открытый огонь

- Во избежание риска возгорания, не ставьте рядом с изделием свечи или иные источники открытого огня.

Вода, влага и попадание жидкости

- Во избежание риска возгорания или поражения электрическим током, не допускайте попадания на изделие капель осадков, воды или влаги. На ставьте на изделие или рядом с ним предметы, наполненные жидкостями.

Грозы и молнии

- Грозы представляют опасность для всех электроприборов. Удар молнии в сетевой или антенный кабель может привести к повреждению изделия, даже если оно выключено. Перед грозой следует отключать от изделия все кабели и разъемы.

Кабель питания

- Не допускайте повреждения шнура питания, не растягивайте и не перегибайте его, не ставьте на него тяжелые предметы.

Повреждение

- Распаковав устройство, осмотрите его, чтобы убедиться в отсутствии повреждений. Если оно имеет какие-либо повреждения, не приступайте к эксплуатации изделия, а обратитесь к продавцу.

Техническое обслуживание

- Прежде чем приступить к очистке изделия, отключите шнур питания от источника энергии. Для очистки внешней поверхности устройства используйте мягкую и чистую салфетку. Никогда не очищайте еще с помощью химических или моющих средств.

Обслуживание и ремонт

- Данное изделие не содержит компонентов, техническое обслуживание которых пользователь может осуществлять самостоятельно. Контакт с некоторыми частями внутри устройства может представлять опасность для жизни. В случае возникновения неисправностей следует связаться с производителем или представителем авторизованного сервисного центра. Гарантия производителя не распространяется на неисправности, возникшие вследствие проведения ремонта не уполномоченными третьими лицами.

Силовой адаптер

- Если система не будет использоваться в течение длительного времени, рекомендуется выключить ее и извлечь вилку питания переменным током из настенной розетки.

- Используйте только входящий в комплект сетевой адаптер, поскольку невыполнение данного условия может привести к возникновению угрозы безопасности и/или повреждению устройства.

Батарейки

Установка

- Используйте только указанные батарейки. Вставляя батарейки, обращайте внимание на полярность. Использовать одновременно батарейки разных типов или старые и новые батарейки категорически запрещено.

Эксплуатация и техническое обслуживание

- Не подвергайте батарейки воздействию высоких температур, например в области воздействия прямых солнечных лучей. Если изделие не будет использоваться в течение длительного периода (свыше одного месяца), во избежание протекания батареек выньте их из изделия. Если батарейки протекли, вытрите внутреннюю часть батарейного отсека и замените батарейки новыми.

Безопасность детей

- Батарейный отсек должен быть всегда закрыт, а его крышка должна быть зафиксирована.

- Батарейки может легко проглотить ребенок; это может привести к возникновению тяжелых внутренних ожогов и смерти. Держите батарейки в недоступном для детей месте. Если имеются основания предполагать, что проглочена батарейка, немедленно обратитесь за медицинской помощью.

Условия окружающей среды

- Не допускайте попадания батареек в места с низким давлением воздуха или высокой температурой: это может привести к взрыву или утечке воспламеняемой жидкости или газа.

Утилизация

- При утилизации батареек следует соблюдать указания, изложенные в настоящем руководстве (см. раздел "Утилизация оборудования и батареек"). Не бросайте в огонь, не разбирайте и не пытайтесь повторно зарядить обычные батарейки. Они могут протечь или взорваться.

Утилизация оборудования и батареек

Информация для пользователей, относящаяся к утилизации старого оборудования и использованных батареек.

Данный символ обозначает, что на входящие в состав изделия аккумуляторы распространяется действие Директивы ЕС 2013/56/EU, которая запрещает их утилизацию вместе с обычными бытовыми отходами. Буквы Cd, Hg и Pb под символом мусорного контейнера указывают на содержание в аккумуляторах кадмия (Cd), ртути (Hg) и свинца (Pb).

Данный символ обозначает, что на изделие распространяется действие Директивы ЕС 2012/19/EU, которая запрещает его утилизацию и вывоз на свалку вместе с обычными бытовыми отходами.

Данный символ обозначает, что при проектировании и изготовлении изделия предусмотрена возможность его повторного использования и переработки.

• Данные символы, нанесенные на изделия, упаковку и (или) сопроводительную документацию, обозначают, что использованные электрические и электронные изделия нельзя выбрасывать вместе с обычными бытовыми отходами. Для получения подробной информации о порядке и возможных местах экологически безопасной утилизации этих изделий бытовым потребителям следует обращаться либо в торговую точку, в которой они были приобретены, либо в местные органы власти.

ВНИМАНИЕ:

• Приборы со встроенным CD-плеером отмечены данной этикеткой с предупреждением.
• Данное изделие относится к лазерным устройствам 1 класса. В нем используется видимый лазерный

луч, который способен в случае неправильного расположения подвергнуть кого-либо риску воздействия вредного излуче- ния. Пользуясь проигрывателем, беспрекословно соблюдайте указания, содержащиеся в руководстве по эксплуатации. Когда устройство включено в электрическую розетку, не заглядывайте вовнутрь, пытаясь расположить его отверстия поближе к глазам.

• Несоблюдение данной инструкции при использовании элементов управления, настроек или выполнении процедур может привести к получению вредной дозы облучения.
• Не вскрывайте устройство и не ремонтируйте его самостоятельно. Работы по техническому обслуживанию должен проводить квалифицированный персонал.

Заявление о соответствии требованиям для получения маркировки СЕ и UKCA:

• Настоящим компания Sharp Consumer Electronics Poland sp. z o.o. заявляет, что данное аудиоустройство соответствует обязательным требованиям и прочим важным положениям Директивы ЕС по радиооборудованию 2014/53/EU и Директивы Великобритании в отношении радиооборудования от 2017 года.
• Для ознакомления с полным текстом Декларации о соответствии требованиям для получения маркировки CE и UKCA перейдите на сайт sharpconsumer.eu, откройте раздел загрузки для вашей модели и выберите документ «CE Statements».

Содержимое коробки

• Микросистема Hi-Fi FM+ «Токио» XL-B514
  • Пульт ДУ (с батарейками)
• Антенна
• Адаптер питания
  • Документация пользователя

Элементы управления

(См. 1 на странице 1).

1. Дисплей с подсветкой

2. ⏻ + 📄 Питание/режим

3. Кратковременное нажатие: включение питания

4. Кратковременное нажатие: Изменение режима
   • Продолжительное нажатие: Режим ожидания

5. i Info/Menu

6. Кратковременное нажатие: информация о станции

7. Продолжительное нажатие: вход в пункт меню
   В меню:
8. кратковременное нажатие — возврат к предыдущим пунктам меню.

9. продолжительное нажатие — выход из меню.

10. ♥ Предварительно настроенные (20 FM)

В режиме FM:

• Кратковременное нажатие: вызов предварительно настроенных станций
  • Продолжительное нажатие: сохранение станции
  В режиме CD: Продолжительное нажатие — переход в режим воспроизведения в заданной последовательности (20 записей)

5.

• Кратковременное нажатие:
• В режиме FM: снижение частоты на 0,05 МГц
• В режимах Bluetooth, CD и USB: предыдущая запись
• В меню: переход влево.
• Продолжительное нажатие:
• В режиме FM: поиск станций со снижением частоты.

• В режиме CD/USB: перематывание назад в пределах одной записи.

• ▶||

• В режиме Bluetooth/CD/USB:
- Кратковременное нажатие — воспроизведение/пауза
• В режиме Bluetooth:
- Нажатие и удержание кнопки в течение 2 секунд — отключение от текущего устройства и поиск других устройств.

7.

• Кратковременное нажатие:

• В режиме FM: Кратковременное нажатие — увеличение частоты на 0,05 МГц; продолжительное нажатие — поиск станций с повышением частоты
• Режим Bluetooth/CD/USB: следующая запись
• В меню: переход вправо.

• Продолжительное нажатие:

• В режиме FM: поиск станций с повышением частоты
• В режиме CD/USB: быстрая перемотка вперед в пределах одной записи

8.

В режиме CD/USB: кратковременное нажатие — остановка.

В режиме CD: двойное кратковременное нажатие — отмена воспроизведения в запрограммированном порядке.

9.

В режиме CD/FM/USB/Aux-in:

• кратковременное нажатие — открывание лотка компакт-диска;
  • повторное нажатие — закрывание лотка компакт-диска.

• Разъем для наушников

• ◀✓▶ Вращающаяся ручка регулирования громкости, перехода и выбора:

• Вращение: Регулировка громкости
- Вращение во время пользования меню или при выборе предварительно настроенных станций: выбор пункта меню или номера предварительно настроенной станции
- Кратковременное нажатие: выбор отображаемой радиостанции/частоты, пункта меню или номера предварительно настроенной станции
- При срабатывании будильника в режиме ожидания: короткое нажатие приводит к отсрочке сигнала будильника на 10 минут.

1. USB вход
2. Антенный вход
3. Вход Aux in
4. Выходы RCA на акустическую систему
5. Вход питания

Пульт дистанционного управления

(См. 2 на странице 2).

1. ⏻ служит для включения или перехода в режим ожидания.
2. ✅ служит для выключения звука. Чтобы восстановить звук, можно повторно нажать эту кнопку либо нажать 📄 +/-
3. ♥ Предварительно настроенные станции (20 FM) В режиме FM:

- Кратковременное нажатие: Вызов предварительно настроенных станций.

- Продолжительное нажатие: Сохранение станции.

1. ☐ Menu (Меню): переход к пунктам меню.
2. i Info (Информация): переход к различным вариантам доступной информации.
3. FM служит для перехода в режим FM.
4. Кратковременное нажатие — переход в режим Bluetooth. Продолжительное нажатие служит для отключения от подключенного устройства.
5. ⚙️ Однократное нажатие — смена источника аудиосигнала на CD.
6. AUX USB Однократное нажатие — смена источника аудиосигнала на AUX. Повторное нажатие — смена источника аудиосигнала на USB.
7. EQ Equaliser (Эквалайзер): Кратковременно нажимая кнопку, можно выбрать различные шаблоны эквалайзера.
8. LOUD Компенсация громкости усиливает звук на низких и высоких частотах во время прослушивания на малой громкости.
9. DIM Кратковременно нажимая эту кнопку, можно выбрать нужный уровень яркости: высокий, средний или низкий.
10. ■ ▲ В режиме CD/USB нажатие этой кнопки позволяет остановить воспроизведение. Повторное ее нажатие приводит к открытию/закрытию лотка компакт-дисков.
11. ▲
12. В режиме FM: снижение частоты на 0,05 МГц.

13. В меню: переход к другим пунктам меню.

14. Выбор/Воспроизведение/Пауза. Когда звучит сигнал будильника, нажатие этой кнопки позволяет задержать его сигнал. В режиме Bluetooth: Продолжительное нажатие: отключение текущего устройства и поиск новых устройств.

15. Kратковременное нажатие этой кнопки позволяет выбрать следующую запись или станцию, а продолжительное — быстро перемотать запись вперед или искать станцию с увеличением частоты.
16. Кратковременное нажатие этой кнопки позволяет выбрать предыдущую запись или станцию, а продолжительное — быстро перемотать запись назад или искать станцию с уменьшением частоты.
17. ▼
18. В меню: переход к другим пунктам меню.
19. В режиме FM: повышение частоты на 0,05 МГц.
20. Repeat (Повтор): В режиме CD/USB: нажимая эту кнопку, можно выбрать нужный вариант повтора: повтор текущей записи, повтор всех записей или без повтора.
21. Shuffle (Случайный порядок): В режиме CD/USB: включение/выключение воспроизведения в случайном порядке.
22. PROG В режиме CD: данная кнопка позволяет запрограммировать порядок воспроизведения.
23. INTRO В режиме CD: однократное нажатие приводит к воспроизведению первых 10 секунд каждой записи на компакт-диске. Повторное нажатие приводит к полному воспроизведению текущей записи.
24. Bass +/- (НЧ +/-): регулирование уровня низких частот.
25. Volume +/- (Громкость +/-): регулирование громкости.
26. Treble +/- (ВЧ +/-): регулирование уровня высоких частот.
27. Цифровые кнопки (0–9): используется для выбора записи или сохраненной станции, а также для ввода частоты.
28. Alarm (Будильник): настройка будильника 1 или 2. В режиме ожидания служит для включения и выключения будильника.
29. Sleep timer (Таймер выключения):: Кратковременно нажимая кнопку, можно выбрать различные варианты таймера выключения.

Установка или замена батареек пульта ДУ

1. Чтобы открыть батарейный отсек, положите большой палец на кружок на батарейном отсеке и сдвиньте его.
2. Вставьте две батарейки AAA, соблюдая полярность +/-, как показано на рисунке. Используйте для замены только батарейки того же типа.
3. Установите крышку батарейного отсека на место и зафиксируйте ее.

Использование микросистемы Hi-Fi FM

Соединение

ПРИМЕЧАНИЕ. В комплект микросистемы входит адаптер питания. Выберите и установите на адаптер питания подходящую двух- или трехконтактную штекерную деталь: она должна соответствовать конструкции электрических розеток в стране, где будет использоваться изделие.

Для обеспечения наилучшего возможного радиоприема и качества сигнала включите антенну в гнездо на задней стенке микросистемы.

Подключите кабели левого и правого динамиков к гнездам RCA на задней стенке основного блока. Вставив разъем адаптера питания в гнездо питания на задней стенке микросистемы, а сам адаптер питания — в электророзетку, включите микросистему. Микросистема включится, и на дисплее появится надпись: ; после этого микросистема перейдет в режим ожидания.

ПРИМЕЧАНИЕ. Если не указано иначе, в описанных здесь процессах используются элементы управления основного блока. Управление с помощью пульта дистанционного управления описано в разделе «Пульт дистанционного управления».

Первоначальная настройка

Для обеспечения наилучшего радиосигнала во время поиска.радиостанций вытяните антенну. Включите микросистему, кратковременно нажав кнопку 📄. При продолжительном нажатии кнопок 🐎 или ➤ществляется сканирование частотного диапазона с увеличением или с уменьшением частоты, соответственно. Радиоприемник начнет поиск радиосигнала и остановит его на первой же обнаруженной радиостанции. При кратковременном нажатии кнопок 🐎 или ➤роисходит изменение частоты принимаемого сигнала с шагом 0,05 МГц.

Время и дата

Чтобы установить время и дату, следует прежде всего включить радио. Продолжительным нажатием кнопок i ☐ откройте меню. Нажимая кнопки ◀ √ ▶, выберите пункт / / . На дисплее появится надпись и четыре мигающих цифры; задайте количество часов и минут, нажимая кнопки ◀ √ ▶. На дисплее появится надпись и мигающие цифры даты; задайте день, месяц и год, нажимая кнопки ◀ √ ▶. После подтверждения года на дисплее появится надпись , и устройство вернется в меню . Формат времени и даты, а также параметры автоматического обновления можно изменить, нажимая кнопки ◀ √ ▶. Выйдите из меню, кратковременно нажав кнопки i ☐.

Изменение режима

Кратковременно нажимая кнопки Можно выбрать режим FM, Bluetooth, CD, USB и Aux In. Изменение режима подтверждается сообщением на экране.

Настройки эквалайзера (EQ)

Предварительно заданные настройки эквалайзера позволяют настроить звучание микросистемы. Нажмите и удерживайте кнопку i □. Нажимая кнопки ◀✓▶ найдите пункт / . Выберите нужный шаблон эквалайзера EQ: Flat, Classic, Dance, Jazz, Pop, Rock, Sport, Voice, Movie или My EQ. Выйдите из меню, кратковременно нажав кнопку i □.

Использование наушников

Наушники с разъемом 3,5 мм (не входят в комплект) можно включить в гнездо для наушников. После подключения наушников звук будет слышен только в них. ПРИМЕЧАНИЕ. Громкость всегда должна находиться в разумных пределах.

Режим FM-радио

Чтобы перевести микросистему в режим FM-радио, нажимайте кнопку ⏻ → до появления на дисплее надписи . Если перед выключением микросистемы происходило прослушивание FM-станции, при последующем включении она возобновит прием той же станции.

Настройка на FM-станцию

При продолжительном нажатии кнопки или осуществляется сканирование частотного диапазона с увеличением или с уменьшением частоты, соответственно. Радиоприемник начнет поиск радиосигнала и остановит его на первой же обнаруженной радиостанции. При кратковременном нажатии кнопки или происходит изменение частоты принимаемого сигнала с шагом 0,05 МГц.

ПРИМЕЧАНИЕ. Если прием слабый, измените положение антенны или перенесите микросистему в другое место.

Изменение настройки поиска

В режиме FM:

При продолжительном нажатии кнопки i ☐ отображается надпись . Нажмите кнопку √.

Можно выбрать один из двух вариантов:

• — поиск приостанавливается только при обнаружении устойчивого сигнала, при котором обеспечивается улучшенное качество звучания. При использовании этого варианта существует возможность пропуска нужной радиостанции.
• — поиск приостанавливается на каждой обнаруженной станции, даже если ее сигнал неустойчив.
  Нажимая кнопки ◀ √ ▶, найдите и выберите один из предлагаемых вариантов.

ПРИМЕЧАНИЕ. Текущая настройка поиска помечается на дисплее "звездочкой" (*).

Режим звучания

Микросистема автоматически выбирает режим моно или стерео в зависимости от качества принимаемого сигнала, но режим звучания можно выбрать также произвольно вручную.

ПРИМЕЧАНИЕ. Режим стерео может быть полезен при использовании наушников.

Нажмите и удерживайте кнопку i □ Вращая ручку, перейдите к пункту

Сохранение в памяти новой FM-станции

В памяти микросистемы может храниться до 20 FM-станций, что позволяет быстро переключать ее на любимые станции. Настройте микросистему на FM-станцию, которую хотите сохранить в памяти. Нажмите и придержите кнопку ♥, пока на дисплее не появится сообщение <Preset Store <1:(Empty)>. Нажимая кнопки ◄✓▶, найдите и выберите номер (1 – 20), под которым хотите сохранить текущую станцию. На дисплее появится подтверждающее сообщение: , где "X" — номер записи в памяти (1-20).

ПРИМЕЧАНИЕ. Если под выбранным номером уже сохранена какая-либо FM-станция, при сохранении новой станции старые данные стираются.

Функция автосохранения (AMS)

Сохранить в памяти FM-радиостанцию можно также с помощью функции автосохранения (AMS). В режиме FM нажмите и придержите кнопку i ☐. Нажимая кнопки 🚫 найдите и выберите пункт . Микросистема обследует частотный диапазон FM и автоматически сохранит обнаруженные радиостанции в соответствующих блоках памяти.

ПРИМЕЧАНИЕ. Выполнив действия, описанные выше в разделе "Сохранение в памяти новой FM-станции", можно перезаписать

станции, сохраненные в памяти с использованием функции AMS.

Выбор предварительно настроенной FM-станции

В режиме FM:

Кратковременно нажмите кнопку ♥. На дисплее появится сообщение: <Preset Recall <1:>> с указанием названия станции, записанной в соответствующем блоке памяти, или <(Empty)>, если в этом блоке не записана ни одна станция. Нажимая кнопки ◀️ √▶, найдите и выберите станцию, которую хотите слушать (1-20).

Отображение информации FM

При прослушивании FM-станции можно изменить информацию, появляющуюся во второй строке дисплея. Последовательно нажимая кнопку i ☐, выберите один из вариантов информации:

• Radiotext (RT) - бегущая строка с информацией, которую предоставляет вещатель. Он может содержать имена исполнителей, названия произведений, контактные данные радиостанции и т. д..
• Program Type (PTY) – например, "Rock", "Pop", "Talk" или "News".
• Название станции или частота – например, BBC R4, 93.30MHz
• Time
  • Дата

Режим Bluetooth

Переведите микросистему в режим Bluetooth, кратковременно нажимая кнопку ⏻ → до появления на экране надписи . Микросистема начнет поиск устройств Bluetooth. Убедитесь в том, что устройство с интерфейсом Bluetooth, к которому нужно подключиться, может быть обнаружено.

ПРИМЕЧАНИЕ. О порядке настройки Bluetooth на этом устройстве можно узнать в соответствующей инструкции по эксплуатации.

После обнаружения микросистема отображается на экране устройства под названием "SHARP XL-B514". Чтобы начался процесс установки соединения, выберите этот пункт. После установки соединения на дисплее микросистемы отображается надпись: .

Устанавливать связь с микросистемой могут подключенные устройства, находящиеся в пределах радиуса действия интерфейса (10 метров в пределах прямой видимости). Соединение радиоприемника с устройством сохраняется до тех пор, пока не будет преднамеренно разорвано.

Чтобы отключиться от устройства Bluetooth, следует нажать кнопку ▶II и удерживать ее 2 секунды, — в результате произойдет отключние от текущего устройства и начнется поиск других устройств.

Беспроводная потоковая передача музыки через Bluetooth

В режиме Bluetooth можно осуществлять потоковую передачу звука через микросистему. При этом используются средства управления как устройства Bluetooth, так и микросистемы. Доступные средства управления:

• Воспроизведение/пауза: кратковременное нажатие ▶II
- Предыдущая запись: кратковременное нажатие
- Следующая запись: кратковременное нажатие
Также можно регулировать громкость: либо на самой микросистеме, либо на подключенном устройстве.

ПРИМЕЧАНИЕ. Если микросистема не используется в течение 15 минут или на нее не поступает аудиосигнал, происходит автоматический переход в режим ожидания.

CD-проигрыватель

Чтобы перейти к CD-проигрывателю, кратковременно нажимайте кнопку ⏻ → до пункта . На дисплее появится надпись , а затем , если в лотке нет компакт-диска.

Воспроизведения с компакт-диска

ПРИМЕЧАНИЕ. Воспроизводить DVD или

компьютерные компакт-диски невозможно.

Нажмите кнопку ▲. Лоток для компакт-диска откроется, и на дисплее появится надпись .

Положите компакт-диск в лоток. Убедитесь в том, что диск в лотке лежит ровно, без перекоса.

Нажмите кнопку ▲, чтобы закрыть лоток для компакт-диска. На дисплее появится надпись , и через некоторое время начнется воспроизведение с компакт-диска.

Управления воспроизведением с компакт-диска:

Во время воспроизведения с компакт-диска можно пользоваться такими элементами управления:

▶II Кратковременное нажатие приводит к воспроизведению с компакт-диска. На дисплее отображается номер записи и текущее время воспроизведения. Чтобы приостановить воспроизведение, нажмите кнопку еще раз. Пока воспроизведение приостановлено, время воспроизведения на дисплее будет мигать.

Кратковременное нажатие вызывает переход к следующей записи. Продолжительное нажатие приводит к перематыванию записи вперед.

Кратковременное нажатие вызывает переход к предыдущей записи. Продолжительное нажатие приводит к перематыванию записи назад.

Нажатие этой кнопки приводит к прекращению воспроизведения с компакт-диска.

ПРИМЕЧАНИЕ. Прекращение или приостановка воспроизведения с компакт-диска примерно на 20 минут приводит к автоматическому переходу микросистемы в режим ожидания.

Воспроизведения в запрограммированном порядке

Пользуясь пультом дистанционного управления, можно запрограммировать порядок воспроизведения с компакт-диска, который может содержать до 20 записей.

ПРИМЕЧАНИЕ. Во время программирования порядка воспроизведения компакт-диск должен быть остановлен; он должен находиться в лотке; программирование не может происходить, когда воспроизведение выполняется или приостановлено.

В режиме CD:

Когда микросистема находится в режиме CD, а компакт-диск, воспроизведение с которого нужно запрограммировать, находится в лотке и воспроизведение с него прекращено, следует выполнить такие действия:

Нажмите кнопку PROG, чтобы перейти в режим программирования воспроизведения с компакт-диска. На дисплее появится надпись .

Нажимая кнопки ◀◀ или ▶rejdите к номеру записи, которую надо воспроизвести первой. Нажмите кнопку PROG, чтобы подтвердить выбор.

После этого можно будет выбрать вторую запись, которую запла- нировали включить в программу. Продолжая действовать в том же порядке, добавляйте к программе следующие записи. Программа может содержать всего до 20 записей.

Для запрограммированных записей следует нажать кнопку ▶II. Чтобы выйти из режима воспроизведения в запрограммированном

порядке, следует дважды нажать кнопку

Правила обращения с компакт-дисками

• Прикасаться к рабочей поверхности компакт-диска запрещено.
• Прикреплять к компакт-диску бумагу, лпенку или какие-либо иные материалы запрещено.
• Отпечатки пальцев и пыль на поверхности диска приводят к его порче. Протирать диск следует мягкой тканью в направлении от центра к краям. Поддерживайте чистоту диска.
• Если мягкой тканью удалить пыль или грязь не удается, легко протрите диск сначала влажной, а затем сухой мягкой тканью.
• Использовать для очистки диска какие-либо растворители, представленные в торговой сети средства для очистки или антистатический аэрозоль для грампластинок запрещено, т. к. они могут повредить поверхность диска.
• Запрещено хранить диски в местах, освещаемых прямыми солнечными лучами или расположенных рядом с источниками тепла.
• Запрещается хранить диски в местах, где на них может попасть пыль или влага, например в ванной или рядом с увлажнителем воздуха.

Режим USB

Переведите микросистему в режим USB, нажимая кнопку ☐ появления на дисплее надписи .

Вставьте в гнездо USB накопитель с MP3-файлами, которые следует воспроизвести.

ПРИМЕЧАНИЕ. Если USB-накопитель не вставляется в гнездо, переверните его и повторите попытку. Вставлять USB-накопитель в гнездо с усилием или пытаться вставить его под углом запрещено, т. к. это может привести к повреждению гнезда.

ПРИМЕЧАНИЕ. Устройство способно работать с USB-накопителями вместимостью до 64 ГБ, на которых используется файловая система FAT32.

При использовании режима USB доступны такие элементы управления:

▶II Кратковременное нажатие вызывает воспроизведение/паузу
Кратковременное нажатие вызывает переход к предыдущей записи. Продолжительное нажатие приводит к перематыванию записи назад.
Кратковременное нажатие вызывает переход к следующей записи. Продолжительное нажатие приводит к перематыванию записи вперед.
Нажатие этой кнопки вызывает остановку воспроизведения.

ПРИМЕЧАНИЕ. Для перехода в другие папки на USB-накопителе используются кнопки ▲ и ▼ на пульте дистанционного управления.

Режим Aux in

Чтобы перевести микросистему в режим работы с входом Aux in, следует кратковременно нажимать кнопку ⏻ → до появления на дисплее надписи .

Она легко и быстро подключается к внешнему источнику аудиосигнала посредством соединительного кабеля с разъемами 3,5 мм (не входит в комплект).

Один конец соединительного кабеля следует вставить в разъем для наушников (или дополнительный выход) на внешнем устройстве, а другой — в гнездо Aux in на задней стенке микросистемы.

Чтобы начать воспроизведение через динамики микросистемы, следует нажать кнопку воспроизведения на внешнем устройстве.

Для настройки оптимального уровня громкости следует использовать регуляторы громкости и на внешнем устройстве, и на микросистеме.

ПРИМЕЧАНИЕ. По окончании прослушивания с внешнего устройства рекомендуется вынуть аудиокабель из гнезда Aux in.

Функция будильника

Настройка будильника

ПРИМЕЧАНИЕ. Прежде чем приступать к настройке будильника, проверьте правильность времени, отображаемого на дисплее микросистемы.

Alarm 1 or 2 settings Time Hour Min Duration 1, 5, 15, 30 или 60 minutes Источник Buzzer или FM Диапазоны Daily, Once, Weekdays, Weekends. Volume level 25%-100% Alarm On или Off

ПРИМЕЧАНИЕ. Если время не настроено или его не удалось обновить по радиосигналу, то при попытке настройки будильника на дисплее появится сообщение: . В таком случае микросистема предложит установить время. Настройка будильника возможна только после установки времени.

Остановка, отсрочка сигнала или выключение будильника

Чтобы остановить будильник, кратковременно нажмите кнопку . При этом на дисплее будет отображено сообщение,. Значок будильника останется на дисплее, и если будильник не был установлен в режим , то он сработает в то же время на следующий день.

Чтобы отложить сигнал будильника, нажмите кнопку √. На дисплее появится надпись и таймер обратного отсчета времени продолжительностью 10 минут. После окончания обратного отсчета будильник снова подаст звуковой сигнал. Чтобы прекратить обратный отсчет периода отсрочки, следует нажать кнопку √. На дисплее появится сообщение: .

Чтобы выключить будильник, следует выполнить действия, описанные в разделе "Настройка будильника", и выбрать вариант .

Таймер выключения

Таймер выключения позволяет настроить микросистему на автоматическое выключение. Можно выбрать Sleep off, 10, 15, 30, 45 или 60 минут. Для этого следует нажать и придержать кнопку i □. Нажимая кнопки ◀✓▶, найдите и выберите пункт / . Нажимая кнопки ◀✓▶, найдите и выберите нужный вариант. На дисплее появится надпись . В правом верхнем углу дисплея микросистемы будет указано время в минутах до перехода в режим

ожидания, например: S90.

Интервал выключения подсветки дисплея

Чтобы настроить интервал выключения подсветки дисплея, нажмите и придержите кнопку i ☐. Нажимая кнопки ♦ъодите и выберите пункт / / . Перелистайте возможные варианты интервала выключения подсветки. Текущая настройка помечается на дисплее "звездочкой" (*). Выберите его, нажав кнопку √.

Аналогично, нажимая кнопку ◀ √ ▶, измените настройки яркости подсветки: and . Предусмотрено 3 варианта: , и .

Язык дисплея

Чтобы изменить язык дисплея, нажмите и придержите кнопку i □. Нажимая кнопки ◀✓▶, найдите и выберите пункт / . Нажимая кнопки ◀✓▶, найдите и выберите наиболее удобный для себя язык. Предусмотрено 7 вариантов: английский, французский, немецкий, итальянский, испанский, польский и нидерландский. Рядом с текущей настройкой языка появится "звездочка" (*).

Версия программного обеспечения

Чтобы проверить версию программного обеспечения микросистемы, нажмите и придержите кнопку i. Нажимая кнопки <✓>, найдите и выберите пункт / . На дисплее будет отображена версия программного обеспечения.

Восстановление заводских настроек

Выполнив сброс микросистемы, можно восстановить в ней первоначальные заводские настройки.

ПРИМЕЧАНИЕ. При сбросе микросистемы сохраненные станции удаляются из памяти, а все подключенные к ней устройства Bluetooth отключаются.

Нажмите и придержите кнопку i ☐. Нажимая кнопки ▶ √▶ найдите и выберите пункт / . На дисплее появится запрос: Yes>. Нажав кнопки

◀ √ ▶, выберите ответ . На дисплее появится сообщение:

. Через несколько секунд на дисплее появится надпись , и устройство перейдет в режим ожидания.

Поиск и устранение неисправностей

Если звук отсутствует или слабый:

• Отрегулируйте громкость.
• Убедитесь в том, что кабель питания подключен, а микросистема не находится в режиме ожидания.
• Если к микросистеме подключены наушники, звук будет воспроизводиться через них. Чтобы он был слышен через динамики микросистемы, следует выключить наушники из ее гнезда.
• Убедитесь в том, что микросистема находится в нужном режиме, и пользуйтесь функциями управления, которые доступны в этом режиме.
• При использовании устройства, подключенного по Bluetooth или через вход Aux in, увеличьте громкость на внешнем устройстве и на микросистеме.

При слабом радиосигнале:

Убедитесь в том, что антенна полностью вытянута.

Повторите поиск радиостанций согласно указаниям в разделе "Настройка приемника на FM-станцию".

Посмотрите, не улучшится ли прием, если перенести микросистему в другое место.

Проверьте, не расположены ли рядом с микросистемой какие-либо еще электроприборы. Они могут создавать помехи.

Если не воспроизводится компакт-диск:

• Проверьте, установлен ли на приемнике режим CD.
• Выньте компакт-диск из лотка и проверьте, нет ли на нем царапин или повреждений, — такие диски не воспроизводятся.
• Убедитесь в том, что используется оригинальный компакт-диск, а не копия. Если компакт-диск не оригинальный, воспроизведение может быть невозможно (в зависимости от самого компакт-диска и типа записанных на нем аудиофайлов).

Если не удается установить связь с устройством Bluetooth:

Проверьте, установлен ли на приемнике режим Bluetooth. Убедитесь в том, что микросистема находится в пределах радиуса действия интерфейса Bluetooth — 10 метров.

Переместите микросистему и устройство Bluetooth на достаточное расстояние от других устройств Bluetooth и прочих электроприборов.

Если возможно, выключите расположенные рядом устройства Bluetooth или отключите в них функцию Bluetooth.

Если устройство не реагирует на функциональные кнопки:

• Убедитесь в том, что кабель питания вставлен в гнездо на задней панели микросистемы. Кратковременно нажмите кнопки ⏻ (Питание/Режим).
• Попробуйте восстановить заводские настройки. О том, как сделать это, рассказано в разделе «Восстановление заводских настроек».

ПРИМЕЧАНИЕ. При восстановлении заводских настроек микросистемы из памяти удаляется список радиостанций, сохраненные станции и подключенные к ней устройства Bluetooth.

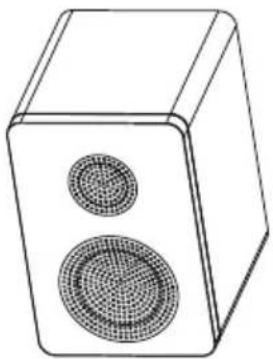

Technical specification | Technische Angaben | Especificación técnica | Specifiche tecniche | Spécification technique | Dane techniczne | Technische specificaties | Технические спецификации

EN	DE	ES	FR	IT
Model	Modell	Modelo	Modèle	Modello
Audio output	Audio-Ausgang	Salida de audio	Sortie audio	Uscita audio
FM frequency range	FM-Frequenzbereich	Rango de frecuencias FM	Plage de fréquences FM	Intervallo frequenze FM
Power consumption	Stromverbrauch	Consumo de energía	Consommation énergétique	Consumo energetico
Standby consumption	Stand-by-Verbrauch	Consumo en modo de espera	Consommation en mode veille	Consumo in standby
Batteries	Batterien	Pilas	Piles	Batterie
Bluetooth	Bluetooth	Bluetooth	Bluetooth	Bluetooth
Bluetooth	Bluetooth	Bluetooth	Bluetooth	Bluetooth
Version	Version	Versión	Version	Versione
Pairing name	Pairing-Name	Nombre de emparejamiento	Nom d'appariement	Nome accoppiamento
Power adapter	Netzteil	Adaptador de corriente	Adaptateur secteur	Alimentatore
Mains power plug pin options included	Netzstecker-Optionen inklusive	Opciones de patillas del enchufe de la corriente	Options de broches de fiche secteur incluses	Opzioni presa di alimentazione di rete incluse
Model name:	Modellname:	Nombre del modelo:	Nom du modèle :	Nome modello:
Input:	Eingang:	Entrada:	Entrée :	Input:
Output:	Ausgang:	Salida:	Sortie :	Output:
Manufacturer:	Hersteller:	Fabricante:	Fabricant :	Produttore:

Audio-uitgang	Wyjście audio	Аудиовыход	20W RMS (2 x 10W)30W Peak
FM-frequentiebereik	Zakres częstotliwości FM	Частотный диапазон FM	87,5 MHz to 108 MHz
Energieverbruik	Pobór mocy	Энергопотребление	24W
Verbruik in stand-bymodus	Pobór mocy w trybie czuwania:	Мощность в режиме ожидания	<1 W
Batterijen	Baterie	Батарейки	2 x 1.5V AAA
Bluetooth	Bluetooth	Bluetooth
Bluetooth	Bluetooth	Bluetooth	2,4 GHz - 2 480 GHz
Koppelnaam	Nazwa urządzenia stosowana w trybie parowania	Название при установке соединения	SHARP XL-B514
Vermogensadapter	Zasilacz	Адаптер питания
Inclusief pinopties voor netvoeding	W zestawie opcje wtyczki przewodu zasilającego	В комплект входят вставки, соответствующие различным стандартам электророзеток	BS/VDE interchangeable
Modelnaam:	Nazwa modelu:	Название модели:	OBL-1202000A
Ingang:	Wejście:	Вход:	AC 100-240V ~ 50/60Hz; 1,0A Max
Uitgang:	Wyjście:	Выход:	12V DC = 2,0A; 24W
Fabrikant:	Producent:	Производитель:	DongGuan Obelieve Electronic Co.,Ltd; Huazhaoxin Industrial Park B-4/F; Golden Phoenix Industrial zone; Fenggan Town, Dongguan, GuandDong Province; People's Republic of China
