XLB520D - Аудиосистема SHARP - Бесплатное руководство пользователя

Тип продукта	Микро-компонентная акустическая система Hi-Fi
Бренд	Sharp
Модель	XLB520D
Питание	Внешний сетевой адаптер (в комплекте)
Потребляемая мощность	Уровень VI
Основные функции	Радио DAB+/FM, CD-плеер, Bluetooth, USB, вспомогательный вход
Количество предустановок радио	20 DAB + 20 FM
Выходная мощность	Не указана
Беспроводное подключение	Bluetooth (дальность 10 м)
Поддерживаемые аудиоформаты	Аудио-CD, MP3 (через USB)
Порты и интерфейсы	Разъем для наушников 3,5 мм, USB-вход (FAT32, до 64 ГБ), вспомогательный вход 3,5 мм, выход на колонки RCA, вход антенны
Дисплей	Регулируемая подсветка экрана (высокая, средняя, низкая)
Аудиофункции	Эквалайзер (предустановки), компенсация громкости, регулировка высоких/низких частот
Таймер	Таймер сна (15/30/45/60/90 мин), 2 будильника
Другие функции	Случайное воспроизведение, повтор, интро, программирование треков (20)
Обслуживание и чистка	Отключайте перед чисткой; используйте мягкую сухую ткань; не используйте химические средства
Безопасность	Двойная изоляция (класс II), лазер класса 1, вентиляция (зазор 5 см), не открывайте, ремонт только квалифицированным персоналом
Запасные части и ремонтопригодность	Нет деталей, обслуживаемых пользователем; обращайтесь в авторизованный сервисный центр
Общая информация	Инструкция доступна на нескольких языках; сертификация CE и UKCA

Часто задаваемые вопросы - XLB520D SHARP

Как настроить время и дату?

Время и дата настраиваются автоматически через сигнал DAB. Для ручной настройки включите радио, нажмите и удерживайте i, выберите Система, затем Время. Используйте колесико ◀✓▶ для настройки часов, минут, дня, месяца и года.

Как подключить устройство по Bluetooth?

Переведите систему в режим Bluetooth, кратко нажав . Включите Bluetooth на вашем устройстве и выберите SHARP XL-B520D в списке. После сопряжения вы сможете транслировать музыку без проводов.

Как запрограммировать воспроизведение CD?

Вставьте CD и остановите воспроизведение. Нажмите PROG на пульте. Используйте ◀◀ или ▶ для выбора трека, затем PROG для подтверждения. Повторите до 20 треков. Нажмите ▶ для начала программированного воспроизведения.

Как установить будильник?

Нажмите Будильник на пульте. Выберите будильник 1 или 2. Настройте время, продолжительность, источник (зуммер, DAB или FM), частоту и громкость. Подтвердите кнопкой √. На экране отобразится значок будильника.

Что делать, если плохой прием радио?

Полностью разверните антенну. Выполните новый поиск станций. Удалите систему от других электрических приборов. Если проблема сохраняется, переместите систему в другое место.

Как сбросить систему до заводских настроек?

Нажмите и удерживайте i, выберите Система, затем Сброс. Подтвердите кнопкой Да. Все предустановки и устройства Bluetooth будут удалены.

Как использовать функцию USB?

Подключите USB-накопитель (FAT32, макс. 64 ГБ) в порт USB. Нажимайте до отображения USB. Воспроизведение начнется автоматически. Используйте ▶II для паузы/воспроизведения, ◀◀/▶ для переключения треков.

Как отрегулировать громкость или басы?

Поворачивайте колесико ◀✓▶ для регулировки громкости. На пульте используйте Громкость +/-, Басы +/- и Высокие +/-. Вы также можете использовать предустановки эквалайзера (EQ).

Что делать, если CD не воспроизводится?

Проверьте, что вы находитесь в режиме CD и что CD не поцарапан. Используйте оригинальный аудио-CD. Протрите CD от центра к краю мягкой тканью.

Как активировать режим автоматического сна?

Нажмите и удерживайте i, выберите Таймер сна. Выберите продолжительность (15, 30, 45, 60 или 90 минут). На экране отобразится оставшееся время (например, S90).

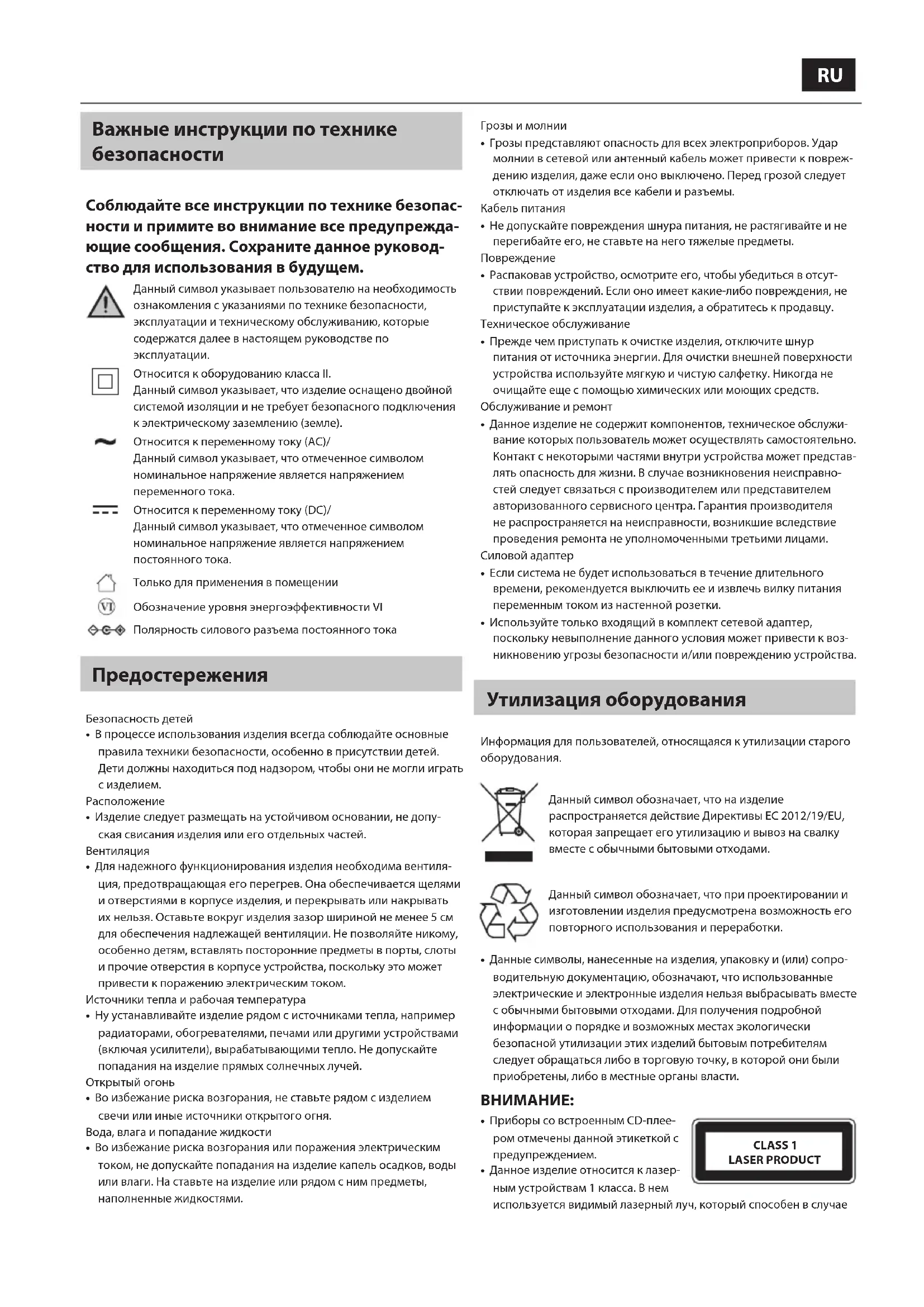

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XLB520D SHARP

Важные инструкции по технике безопасности

Соблюдайте все инструкции по технике безопасности и примите во внимание все предупреждающие сообщения. Сохраните данное руководство для использования в будущем.

Данный символ указывает пользователю на необходимость ознакомления с указаниями по технике безопасности, эксплуатации и техническому обслуживанию, которые содержатся далее в настоящем руководстве по эксплуатации.

Относится к оборудованию класса II.

Данный символ указывает, что изделие оснащено двойной системой изоляции и не требует безопасного подключения к электрическому заземлению (земле).

Относится к переменному току (АС)/

Данный символ указывает, что отмеченное символом номинальное напряжение является напряжением переменного тока.

Относится к переменному току (DC)/

Данный символ указывает, что отмеченное символом номинальное напряжение является напряжением постоянного тока.

Только для применения в помещении

Обозначение уровня энергоэффективности VI

Полярность силового разъема постоянного тока

Предостережения

Безопасность детей

- В процессе использования изделия всегда соблюдайте основные правила техники безопасности, особенно в присутствии детей. Дети должны находиться под надзором, чтобы они не могли играть с изделием.

Расположение

- Изделие следует размещать на устойчивом основании, не допуская свисания изделия или его отдельных частей.

Вентиляция

- Для надежного функционирования изделия необходима вентиляция, предотвращающая его перегрев. Она обеспечивается щелями и отверстиями в корпусе изделия, и перекрывать или накрывать их нельзя. Оставьте вокруг изделия зазор шириной не менее 5 см для обеспечения надлежащей вентиляции. Не позволяйте никому, особенно детям, вставлять посторонние предметы в порты, слоты и прочие отверстия в корпусе устройства, поскольку это может привести к поражению электрическим током.

Источники тепла и рабочая температура

- Ну устанавливайте изделие рядом с источниками тепла, например радиаторами, обогревателями, печами или другими устройствами (включая усилители), вырабатывающими тепло. Не допускайте попадания на изделие прямых солнечных лучей.

Открытый огонь

- Во избежание риска возгорания, не ставьте рядом с изделием свечи или иные источники открытого огня.

Вода, влага и попадание жидкости

- Во избежание риска возгорания или поражения электрическим током, не допускайте попадания на изделие капель осадков, воды или влаги. На ставьте на изделие или рядом с ним предметы, наполненные жидкостями.

Грозы и молнии

- Грозы представляют опасность для всех электроприборов. Удар молнии в сетевой или антенный кабель может привести к повреждению изделия, даже если оно выключено. Перед грозой следует отключать от изделия все кабели и разъемы.

Кабель питания

- Не допускайте повреждения шнура питания, не растягивайте и не перегибайте его, не ставьте на него тяжелые предметы.

Повреждение

- Распаковав устройство, осмотрите его, чтобы убедиться в отсутствии повреждений. Если оно имеет какие-либо повреждения, не приступайте к эксплуатации изделия, а обратитесь к продавцу. Техническое обслуживание

- Прежде чем приступить к очистке изделия, отключите шнур питания от источника энергии. Для очистки внешней поверхности устройства используйте мягкую и чистую салфетку. Никогда не очищайте еще с помощью химических или моющих средств.

Обслуживание и ремонт

- Данное изделие не содержит компонентов, техническое обслуживание которых пользователь может осуществлять самостоятельно. Контакт с некоторыми частями внутри устройства может представлять опасность для жизни. В случае возникновения неисправностей следует связаться с производителем или представителем авторизованного сервисного центра. Гарантия производителя не распространяется на неисправности, возникшие вследствие проведения ремонта не уполномоченными третьими лицами.

Силовой адаптер

- Если система не будет использоваться в течение длительного времени, рекомендуется выключить ее и извлечь вилку питания переменным током из настенной розетки.

- Используйте только входящий в комплект сетевой адаптер, поскольку невыполнение данного условия может привести к возникновению угрозы безопасности и/или повреждению устройства.

Утилизация оборудования

Информация для пользователей, относящаяся к утилизации старого оборудования.

Данный символ обозначает, что на изделие распространяется действие Директивы ЕС 2012/19/EU, которая запрещает его утилизацию и вывоз на свалку вместе с обычными бытовыми отходами.

Данный символ обозначает, что при проектировании и изготовлении изделия предусмотрена возможность его повторного использования и переработки.

- Данные символы, нанесенные на изделия, упаковку и (или) сопроводительную документацию, обозначают, что использованные электрические и электронные изделия нельзя выбрасывать вместе с обычными бытовыми отходами. Для получения подробной информации о порядке и возможных местах экологически безопасной утилизации этих изделий бытовым потребителям следует обращаться либо в торговую точку, в которой они были приобретены, либо в местные органы власти.

ВНИМАНИЕ:

• Приборы со встроенным CD-плеером отмечены данной этикеткой с предупреждением.
• Данное изделие относится к лазерным устройствам 1 класса. В нем

используется видимый лазерный луч, который способен в случае

неправильного расположения подвергнуть кого-либо риску воздействия вредного излучения. Пользуясь проигрывателем, беспрекословно соблюдайте указания, содержащиеся в руководстве по эксплуатации. Когда устройство включено в электрическую розетку, не заглядывайте вовнутрь, пытаясь расположить его отверстия поближе к глазам.

• Несоблюдение данной инструкции при использовании элементов управления, настроек или выполнении процедур может привести к получению вредной дозы облучения.
• Не вскрывайте устройство и не ремонтируйте его самостоятельно.

Заявление о соответствии требованиям для получения маркировки СЕ и UKCA:

• Настоящим компания Sharp Consumer Electronics Poland sp. z o.o. заявляет, что данное аудиоустройство соответствует обязательным требованиям и прочим важным положениям Директивы ЕС по радиооборудованию 2014/53/EU и Директивы Великобритании в отношении радиооборудования от 2017 года.
• Для ознакомления с полным текстом Декларации о соответствии требованиям для получения маркировки CE и UKCA перейдите на сайт sharpconsumer.eu, откройте раздел загрузки для вашей модели и выберите документ «CE Statements».

Содержимое коробки

• Микросистема Hi-Fi DAB+/FM «Токио» XL-B520D
  • Пульт ДУ (с батарейками)
• Антенна
• Адаптер питания
  • Документация пользователя

Элементы управления

(См. 1 на странице 1).

1. Дисплей с подсветкой

2. ⏻ + 📄 Питание/режим

3. Кратковременное нажатие: включение питания

4. Кратковременное нажатие: изменение режима

5. Продолжительное нажатие: режим ожидания

6. i Info/Menu

7. Кратковременное нажатие: информация о станции

8. Продолжительное нажатие: вход в пункт меню
   В меню:
9. кратковременное нажатие — возврат к предыдущим пунктам меню.

10. продолжительное нажатие — выход из меню.

11. ♥ Предварительно настроенные (20 DAB/20 FM)

в режиме DAB+/FM.

• Кратковременное нажатие: вызов предварительно настроенных станций
• Продолжительное нажатие: сохранение станции
  В режиме Bluetooth: Продолжительное нажатие — отключение текущего устройства и поиск новых устройств
  В режиме CD: Продолжительное нажатие — переход в режим воспроизведения в заданной последовательности (20 записей)

5.

• Кратковременное нажатие:
• В режиме DAB: перемещение вверх в списке радиостанций DAB
• В режиме FM: снижение частоты на 0,05 МГц
• В режимах Bluetooth, CD и USB: предыдущая запись
• В меню: переход влево.

• Продолжительное нажатие:

- В режиме FM: поиск станций со снижением частоты.

- В режиме CD/USB: перематывание назад в пределах одной записи.

1. ▶||

• В режиме Bluetooth/CD/USB:
- Кратковременное нажатие — воспроизведение/пауза

7.

• Кратковременное нажатие:
- В режиме DAB: перемещение вниз в списке радиостанций DAB
- В режиме FM: Кратковременное нажатие —увеличение частоты на 0,05 МГц; продолжительное нажатие — поиск станций с повышением частоты
- Режим Bluetooth/CD/USB: следующая запись
- В меню: переход вправо.

• Продолжительное нажатие:

- В режиме FM: поиск станций с повышением частоты

- В режиме CD/USB: быстрая перемотка вперед в пределах одной записи

8.

В режиме CD/USB: кратковременное нажатие — остановка. В режиме CD: двойное кратковременное нажатие — отмена воспроизведения в запрограммированном порядке.

9.

В режиме CD/DAB+/FM/USB/Aux-in: - кратковременное нажатие — открывание лотка компакт-диска; - повторное нажатие — закрывание лотка компакт-диска.

1. Разъем для наушников

2. ▶ ▶ ▶ Вращающаяся ручка регулирования громкости, перехода и выбора: • Вращение: регулировка громкости • Вращение во время пользования меню или при выборе предварительно настроенных станций: выбор пункта меню или номера предварительно настроенной станции • Кратковременное нажатие: выбор отображаемой радио-станции/частоты, пункта меню или номера предварительно настроенной станции • При срабатывании будильника в режиме ожидания: короткое нажатие приводит к отсрочке сигнала будильника на 10 минут.

3. USB вход

4. Антенный вход
5. Вход Aux in

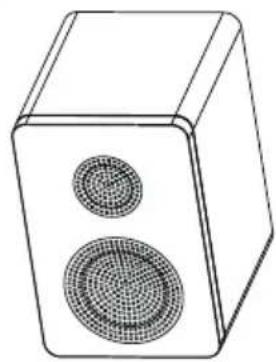

6. Выходы RCA на акустическую систему
7. Вход питания

Пульт дистанционного управления

(См. 2 на странице 2).

1. ⏻ служит для включения или перехода в режим ожидания.
2. служит для выключения звука. Чтобы восстановить звук, можно повторно нажать эту кнопку либо нажать +/-
3. ♥ Предварительно настроенные станции (20 DAB/20 FM) В режиме DAB+/FM:

- Кратковременное нажатие: Вызов предварительно настроенных станций.

- Продолжительное нажатие: Сохранение станции. В режиме Bluetooth: Продолжительное нажатие: отключение текущего устройства и поиск новых устройств.

1. ☐ Menu (Меню): переход к пунктам меню.
2. i Info (Информация): переход к различным вариантам доступной информации.
3. Радио DAB+/FM: однократное нажатие — переход в режим DAB+, повторное нажатие — переход в режим FM.
4. Кратковременное нажатие — переход в режим Bluetooth. Продолжительное нажатие — отключение от подключенного устройства.
5. Ⓧ Однократное нажатие — смена источника аудиосигнала на CD.
6. AUX AUSB Однократное нажатие — смена источника аудиосигнала на AUX. Повторное нажатие — смена источника аудиосигнала на USB.
7. EQ Equaliser (Эквалайзер): Кратковременно нажимая кнопку, можно выбрать различные шаблоны эквалайзера.
8. LOUD Компенсация громкости усиливает звук на низких и высоких частотах во время прослушивания на малой громкости.

9. DIM Кратковременно нажимая эту кнопку, можно выбрать нужный уровень яркости: высокий, средний или низкий.

10. ■ режиме CD/USB нажатие этой кнопки позволяет оста- новить воспроизведение. Повторное ее нажатие приводит к открытию/закрытию лотка компакт-дисков.

14.

- В режиме DAB: перемещение вверх в списке радиостанций DAB. - В режиме FM: снижение частоты на 0,05 МГц. - В меню: переход к другим пунктам меню.

1. ☑ Выбор/Воспроизведение/Пауза. Когда звучит сигнал будильника, нажатие этой кнопки позволяет задержать его сигнал.

2. ►► Кратковременное нажатие этой кнопки позволяет выбрать следующую запись или станцию, а продолжительное — быстро перемотать запись вперед или искать станцию с увеличением частоты.

3. Кратковременное нажатие этой кнопки позволяет выбрать предыдущую запись или станцию, а продолжительное — быстро перемотать запись назад или искать станцию с уменьшением частоты.

18.

• В меню: переход к другим пунктам меню.
• В режиме DAB: перемещение вниз в списке радиостанций DAB.
• В режиме FM: повышение частоты на 0,05 МГц.
• Repeat (Повтор): В режиме CD/USB: нажимая эту кнопку, можно выбрать нужный вариант повтора: повтор текущей записи, повтор всех записей или без повтора.
• Shuffle (Случайный порядок): В режиме CD/USB: включение/выключение воспроизведения в случайном порядке.
• PROG В режиме CD: данная кнопка позволяет запрограммировать порядок воспроизведения.
• INTRO В режиме CD: однократное нажатие приводит к воспроизведению первых 10 секунд каждой записи на компакт-диске. Повторное нажатие приводит к полному воспроизведению текущей записи.
• Bass +/- (НЧ +/-): регулирование уровня низких частот.
• Volume +/- (Громкость +/-): регулирование громкости.
• Treble +/- (ВЧ +/-): регулирование уровня высоких частот.
• Цифровые кнопки (0–9): используется для выбора записи или сохраненной станции, а также для ввода частоты.
• Alarm (Будильник): настройка будильника 1 или 2. В режиме ожидания служит для включения и выключения будильника.
• Sleep timer (Таймер выключения):: Кратковременно нажимая кнопку, можно выбрать различные варианты таймера выключения.

Использование микросистемы hi-fi DAB+/FM

Соединение

ПРИМЕЧАНИЕ. В комплект микросистемы входит адаптер питания. Выберите и установите на адаптер питания подходящую двух- или трехконтактную штекерную деталь: она должна соответствовать конструкции электрических розеток в стране, где будет использоваться изделие.

Для обеспечения наилучшего возможного радиоприема и качества сигнала включите антенну в гнездо на задней стенке микросистемы. Подключите кабели левого и правого динамиков к гнездам RCA на задней стенке основного блока.

Вставив разъем адаптера питания в гнездо питания на задней стенке микросистемы, а сам адаптер питания — в электророзетку, включите микросистему. Микросистема включится, и на дисплее появится

надпись: ; после этого микросистема перейдет в режим ожидания.

ПРИМЕЧАНИЕ. Если не указано иначе, в описанных здесь процессах используются элементы управления основного блока. Управление с помощью пульта дистанционного управления описано в разделе «Пульт дистанционного управления».

Первоначальная настройка

Для обеспечения наилучшего радиосигнала во время поиска.радиостанций вытяните антенну.

Включите микросистему, кратковременно нажав кнопку ⏻. Начнется автоматический поиск станций DAB. Ход поиска и количество обнаруженных станций отображается индикатором степени выполнения.

Завершив поиск, микросистема выберет первую доступную станцию. По умолчанию, названия станций в списке упорядочены в порядке возрастания: сначала числа, затем буквы.

ПРИМЕЧАНИЕ. Список радиостанций DAB хранится в памяти; при следующем включении микросистемы поиск станций не осуществляется.

Для прокрутки списка доступных станций следует кратковременно нажать кнопки ◀◀ или ▶! чтобы выбрать отображенную станцию, следует кратковременно нажать кнопку √. Настройка микросистемы на выбранную станцию сопровождается кратковременной задержкой.

Время и дата

Время и дата автоматически согласуются с данными, передаваемыми службой DAB в 24-часовом формате.

Чтобы установить время и дату вручную, следует прежде всего включить радио. Продолжительным нажатием кнопки i ☑ откройте меню.

Нажимая кнопку ◀✓▶, выберите пункт / / . На дисплее появится надпись и четыре мигающих цифры; задайте количество часов и минут, нажимая кнопку ◀✓▶. На дисплее появится надпись и мигающие цифры даты; задайте день, месяц и год, нажимая кнопку ◀✓▶. После подтверждения года на дисплее появится надпись , и устройство вернется в меню .

Формат времени и даты, а также параметры автоматического обновления можно изменить, нажимая кнопку ◀ √ ▶. Выйдите из меню, кратковременно нажав кнопку i ≡.

Изменение режима

Кратковременно нажимая кнопку ⚠можно выбрать режим , , , , и . Изменение режима подтверждается сообщением на экране.

Настройки эквалайзера (EQ)

Предварительно заданные настройки эквалайзера позволяют настроить звучание микросистемы. Нажмите и удерживайте кнопку i ≡. Нажимая кнопку ◀ √ ▶ найдите пункт / . Выберите нужный шаблон эквалайзера EQ: , , , , , , , , , или . Выйдите из меню, кратковременно нажав кнопку i ≡.

Использование наушников

Наушники с разъемом 3,5 мм (не входят в комплект) можно включить в гнездо для наушников. После подключения наушников звук будет слышен только в них.

ПРИМЕЧАНИЕ. Громкость всегда должна находиться в разумных пределах.

Режим DAB-радио

Выбор режима DAB-радио

Кратковременно нажимайте кнопку спека на экране не появится надпись . При первом использовании микросистемы или при отсутствии станций в списке она автоматически начинает поиск радиостанций DAB. Ход поиска и количество обнаруженных станций отображается индикатором степени выполнения. Если перед выключением микросистемы происходило прослушивание станции DAB, при последующем включении она возобновит прием той же станции.

Изменение станций DAB

Пользуясь кнопками 📄, приручивайте список доступных станций. Когда на экране будет появится название нужной станции, выберите ее, нажав кнопку √. Настройка на выбранную станцию сопровождается кратковременной задержкой.

Поиск станций DAB

К радиовещанию в формате DAB регулярно присоединяются новые радиостанции и появляются новые службы. Чтобы в памяти микросистемы всегда был актуальный список станций, следует регулярно выполнять ручной поиск станций.

В режиме DAB:

Нажмите и придержите кнопку i □. Нажимая кнопку ◄ √▶ найдите и выберите пункт . На дисплее появится новое сообщение: . Ход поиска и количество обнаруженных станций отображается индикатором степени выполнения.

Удаление станций DAB

Станции DAB, прием которых в вашем регионе невозможен, можно удалить из списка. Такие станции в списке помечены значком <?> в начале названия.

В режиме DAB:

Нажмите и придержите кнопку i □. Нажимая кнопку ◀✓▶, найдите и выберите пункт . На дисплее появится запрос: Yes>. Нажав кнопку ◀✓▶, выберите ответ . Станции, названия которых начинаются с <?>, больше отображаться не будут.

Сохранение в памяти новой станции DAB

В памяти микросистемы может храниться до 20 DAB-станций, что позволяет быстро переключать ее на любимые станции.

ПРИМЕЧАНИЕ. При сохранении в памяти станций DAB не происходит перезапись FM-станций.

Настройте микросистему на DAB-станцию, которую нужно сохранить в памяти. Нажмите и придержите кнопку ♥, пока на дисплее не появится сообщение <Preset Store <1:(Empty)>. Нажимая кнопки ◀▶найдите номер (1 – 20), под которым хотите сохранить текущую станцию. Выберите его, нажав кнопку √. На дисплее появится подтверждающее сообщение: , где «X» — номер записи в памяти (1-20).

ПРИМЕЧАНИЕ. Если под выбранным номером уже сохранена какая-либо DAB-станция, при сохранении новой станции старые данные стираются.

Выбор предварительно настроенной станции DAB

В режиме DAB:

Кратковременно нажмите кнопку ♥. На дисплее появится сообщение: <Preset Recall <1:>> с указанием названия станции, записанной в соответствующем блоке памяти, или <(Empty)>, если в этом блоке не записана ни одна станция. Нажимая кнопку ◀ √ ▶, найдите и выберите станцию, которую хотите слушать (1-20).

Отображение информации DAB

При прослушивании станции DAB можно изменить появляющуюся на дисплее информацию. Вещатель передает в эфир несколько видов информации. Последовательно нажимая кнопку i, выберите один из вариантов информации:

• Dynamic label segment (DLS) - текст бегущей строки, предоставляемый вещателем. Он может содержать имена исполнителей, названия произведений, контактные данные радиостанции и т. д..
• Устойчивость сигнала - при минимальной устойчивости сигнала, обеспечивающей приемлемое качество звучания, на экране отображается пустой квадрат. Действительная устойчивость принимаемого сигнала отображается рядом темных прямоугольников.
• Program type (PTY) – например, "Rock", "Pop", "Talk" или "News".
• Multiplex name - отображает вещательную зону и группу радиостанций на этой частоте, например BBC National DAB, Digital 1 Network
• Channel and frequency – например, "12B 225.648 MHz"
• Signal error – отображается в виде числа в пределах от 0 до 99. Для удовлетворительного прослушивания радиостанции необходимо, чтобы уровень ошибок сигнала был менее 30. Улучшить качество приема можно, изменив положение антенны или переместив радиоприемник в другое место.
• Signal information – скорость передачи сигнала.
• Time
  • Дата

Управление динамическим диапазоном (DRC)

Данные о DRC передают лишь некоторые вещатели. DRC используется для ограничения различия в громкости между самыми громкими и самыми тихими звуками. Например, если установить максимальное значение DRC, то тихие звуки будут усиливаться, а громкие — ослабляться. Это улучшает слышимость передачи в условиях сильного шума.

Существует 3 уровня сжатия:

• — без сжатия. Это настройка по умолчанию.
  • — средний уровень сжатия.
  • — максимальное сжатие.

В режиме DAB нажмите и придержите кнопку i ☐. Нажимая кнопку

◀ √ ▶, найдите и выберите пункт , после чего выберите нужный вариант.

ПРИМЕЧАНИЕ. Текущая настройка DRC помечается на дисплее "звездочкой" (*).

Режим FM-радио

Чтобы перевести микросистему в режим FM-радио, нажимайте кнопку ⏻ → до появления на дисплее надписи . Если перед выключением микросистемы происходило прослушивание FM-станции, при последующем включении она возобновит прием той же станции.

Настройка на FM-станцию

При продолжительном нажатии кнопки или осуществляется сканирование частотного диапазона с увеличением или с уменьшением частоты, соответственно. Радиоприемник начнет поиск радиосигнала и остановит его на первой же обнаруженной радиостанции. При кратковременном нажатии кнопки или происходит изменение частоты принимаемого сигнала с шагом 0,05 МГц.

ПРИМЕЧАНИЕ. Если прием слабый, измените положение антенны или перенесите микросистему в другое место.

Изменение настройки поиска

В режиме FM:

При продолжительном нажатии кнопки i ☑ отображается надпись . Нажмите кнопку √.

Можно выбрать один из двух вариантов:

• — поиск приостанавливается только при обнаружении устойчивого сигнала, при котором обеспечивается улучшенное качество звучания. При использовании этого варианта существует возможность пропуска нужной радиостанции.
• — поиск приостанавливается на каждой обнаруженной станции, даже если ее сигнал неустойчив.

Нажимая кнопку ◀ √ ▶, найдите и выберите один из предлагаемых вариантов.

ПРИМЕЧАНИЕ. Текущая настройка поиска помечается на дисплее "звездочкой" (*).

Режим звучания

Микросистема автоматически выбирает режим моно или стерео в зависимости от качества принимаемого сигнала, но режим звучания можно выбрать также произвольно вручную.

ПРИМЕЧАНИЕ. Режим стерео может быть полезен при использовании наушников.

Нажмите и удерживайте кнопку i ☑ Вращая ручку, перейдите к пункту

Подтвердите выбор, нажав кнопку ◀ √ ▶.

Выйдите из меню, кратковременно нажав кнопку i ☐.

Сохранение в памяти новой FM-станции

В памяти микросистемы может храниться до 20 FM-станций, что позволяет быстро переключать ее на любимые станции.

ПРИМЕЧАНИЕ. При сохранении в памяти FM-станций не происходит перезапись станций DAB.

Настройте микросистему на FM-станцию, которую хотите сохранить в памяти. Нажмите и придержите кнопку♥, пока на дисплее не появится сообщение <Preset Store <1:(Empty)>. Нажимая кнопку

◀ √ ▶, найдите и выберите номер (1 – 20), под которым хотите сохранить текущую станцию. На дисплее появится подтверждающее сообщение: , где «X» — номер записи в памяти (1-20).

ПРИМЕЧАНИЕ. Если под выбранным номером уже сохранена какая-либо FM-станция, при сохранении новой станции старые данные стираются.

Функция автосохранения (AMS)

Сохранить в памяти FM-радиостанцию можно также с помощью функции автосохранения (AMS). В режиме FM нажмите и придержите кнопку i. Нажимая кнопку аннэдите и выберите пункт

. Микросистема обследует частотный диапазон FM и автоматически сохранит обнаруженные радиостанции в соответствующих блоках памяти.

ПРИМЕЧАНИЕ. Выполнив действия, описанные выше в разделе "Сохранение в памяти новой FM-станции", можно перезаписать станции, сохраненные в памяти с использованием функции AMS.

Выбор предварительно настроенной FM-станции

В режиме FM:

Кратковременно нажмите кнопку ♥. На дисплее появится сообщение: <Preset Recall <1:>> с указанием названия станции, записанной

в соответствующем блоке памяти, или , если в этом блоке не записана ни одна станция. Нажимая кнопку ◀ √ ▶ , найдите и выберите станцию, которую хотите слушать (1-20).

Отображение информации FM

При прослушивании FM-станции можно изменить информацию, появляющуюся во второй строке дисплея. Последовательно нажимая кнопку i ☐, выберите один из вариантов информации:

• Radiotext (RT) - бегущая строка с информацией, которую предоставляет вещатель. Он может содержать имена исполнителей, названия произведений, контактные данные радиостанции и т. д..
• Program Type (PTY) – например, "Rock", "Pop", "Talk" или "News".
• Название станции или частота – например, BBC R4, 93.30MHz
• Time
  • Дата

CD-проигрыватель

Чтобы перейти к CD-проигрывателю, кратковременно нажимайте кнопку ⏻ → до пункта . На дисплее появится надпись , а затем , если в лотке нет компакт-диска.

Воспроизведения с компакт-диска

ПРИМЕЧАНИЕ. Воспроизводить DVD или

компьютерные компакт-диски невозможно.

Нажмите кнопку ▲. Лоток для компакт-диска откроется, и на дисплее появится надпись .

Положите компакт-диск в лоток. Убедитесь в том, что диск в лотке лежит ровно, без перекоса.

Нажмите кнопку ▲, чтобы закрыть лоток для компакт-диска. На дисплее появится надпись , и через некоторое время начнется воспроизведение с компакт-диска.

Управления воспроизведением с компакт-диска:

Во время воспроизведения с компакт-диска можно пользоваться такими элементами управления:

▶II Кратковременное нажатие приводит к воспроизведению с компакт-диска. На дисплее отображается номер записи и текущее время воспроизведения. Чтобы приостановить воспроизведение, нажмите кнопку еще раз. Пока воспроизведение приостановлено, время воспроизведения на дисплее будет мигать.

Кратковременное нажатие вызывает переход к следующей записи. Продолжительное нажатие приводит к перематыванию записи вперед.

Кратковременное нажатие вызывает переход к предыдущей записи. Продолжительное нажатие приводит к перематыванию записи назад.

Нажатие этой кнопки приводит к прекращению воспроизведения с компакт-диска.

ПРИМЕЧАНИЕ. Прекращение или приостановка воспроизведения с компакт-диска примерно на 20 минут приводит к автоматическому переходу микросистемы в режим ожидания.

Воспроизведения в запрограммированном порядке

Пользуясь пультом дистанционного управления, можно запрограммировать порядок воспроизведения с компакт-диска, который может содержать до 20 записей.

ПРИМЕЧАНИЕ. Во время программирования порядка

воспроизведения компакт-диск должен быть остановлен; он должен находиться в лотке; программирование не может происходить, когда воспроизведение выполняется или приостановлено.

В режиме CD:

Когда микросистема находится в режиме CD, а компакт-диск, воспроизведение с которого нужно запрограммировать, находится в лотке и воспроизведение с него прекращено, следует выполнить такие действия:

Нажмите кнопку PROG, чтобы перейти в режим программирования воспроизведения с компакт-диска. На дисплее появится надпись .

Нажимая кнопки ◀◀ или ▶rejdите к номеру записи, которую надо воспроизвести первой. Нажмите кнопку PROG, чтобы подтвердить выбор.

После этого можно будет выбрать вторую запись, которую запла- нировали включить в программу. Продолжая действовать в том же порядке, добавляйте к программе следующие записи. Программа может содержать всего до 20 записей.

Для запрограммированных записей следует нажать кнопку ▶II.

Чтобы выйти из режима воспроизведения в запрограммированном порядке, следует дважды нажать кнопку ■.

Правила обращения с компакт-дисками

• Прикасаться к рабочей поверхности компакт-диска запрещено.
• Прикреплять к компакт-диску бумагу, лпенку или какие-либо иные материалы запрещено.
• Отпечатки пальцев и пыль на поверхности диска приводят к его порче. Протирать диск следует мягкой тканью в направлении от центра к краям. Поддерживайте чистоту диска.
• Если мягкой тканью удалить пыль или грязь не удается, легко протрите диск сначала влажной, а затем сухой мягкой тканью.
• Использовать для очистки диска какие-либо растворители, представленные в торговой сети средства для очистки или антистатический аэрозоль для грампластинок запрещено, т. к. они могут повредить поверхность диска.
• Запрещено хранить диски в местах, освещаемых прямыми солнечными лучами или расположенных рядом с источниками тепла.
• Запрещается хранить диски в местах, где на них может попасть пыль или влага, например в ванной или рядом с увлажнителем воздуха.

Режим Bluetooth

Переведите микросистему в режим Bluetooth, кратковременно нажимая кнопку ⏻ → до появления на экране надписи . Микросистема начнет поиск устройств Bluetooth. Убедитесь в том, что устройство с интерфейсом Bluetooth, к которому нужно подключиться, может быть обнаружено.

ПРИМЕЧАНИЕ. О порядке настройки Bluetooth на этом устройстве можно узнать в соответствующей инструкции по эксплуатации.

После обнаружения микросистема отображается на экране устройства под названием "SHARP XL-B520D". Чтобы начался процесс установки соединения, выберите этот пункт. После установки соединения на дисплее микросистемы отображается надпись: <ВТ connected>.

Устанавливать связь с микросистемой могут подключенные устройства, находящиеся в пределах радиуса действия интерфейса (10 метров в пределах прямой видимости). Соединение радиоприемника с устройством сохраняется до тех пор, пока не будет преднамеренно разорвано.

Чтобы отключиться от устройства Bluetooth, следует нажать кнопку

♡ и удерживать ее 3 секунды, — в результате произойдет отключение от текущего устройства и начнется поиск других устройств.

Беспроводная потоковая передача музыки через Bluetooth

В режиме Bluetooth можно осуществлять потоковую передачу звука через микросистему. При этом используются средства управления как устройства Bluetooth, так и микросистемы. Доступные средства управления:

• Воспроизведение/пауза: кратковременное нажатие ▶II
• Предыдущая запись: кратковременное нажатие
- Следующая запись: кратковременное нажатие

Также можно регулировать громкость: либо на самой микросистеме, либо на подключенном устройстве.

ПРИМЕЧАНИЕ. Если микросистема не используется в течение 20 минут или на нее не поступает аудиосигнал, происходит автоматический переход в режим ожидания.

Режим USB

Переведите микросистему в режим USB, нажимая кнопку до появления на дисплее надписи .

Вставьте в гнездо USB накопитель с MP3-файлами, которые следует воспроизвести.

ПРИМЕЧАНИЕ. Если USB-накопитель не вставляется в гнездо, переверните его и повторите попытку. Вставлять USB-накопитель в гнездо с усилием или пытаться вставить его под углом запрещено, т. к. это может привести к повреждению гнезда.

ПРИМЕЧАНИЕ. Устройство способно работать с USB-накопителями вместимостью до 64 ГБ, на которых используется файловая система FAT32.

При использовании режима USB доступны такие элементы управления:

▶ II Кратковременное нажатие – воспроизведение/пауза
Кратковременное нажатие вызывает переход к предыдущей записи. Продолжительное нажатие приводит к перематыванию записи назад.
Кратковременное нажатие вызывает переход к следующей записи. Продолжительное нажатие приводит к перематыванию записи вперед.
Нажатие этой кнопки вызывает остановку воспроизведения.

ПРИМЕЧАНИЕ. Для перехода в другие папки на USB-накопителе используются кнопки ▲ и ▼а пульте дистанционного управления.

Режим Aux in

Чтобы перевести микросистему в режим работы с входом Aux in, следует кратковременно нажимать кнопку ⏻ → до появления на дисплее надписи .

Она легко и быстро подключается к внешнему источнику аудиосигнала посредством соединительного кабеля с разъемами 3,5 мм (не входит в комплект).

Один конец соединительного кабеля следует вставить в разъем для наушников (или дополнительный выход) на внешнем устройстве, а другой — в гнездо Aux in на задней стенке микросистемы.

Чтобы начать воспроизведение через динамики микросистемы, следует нажать кнопку воспроизведения на внешнем устройстве. Для настройки оптимального уровня громкости следует использовать регуляторы громкости и на внешнем устройстве, и на микросистеме.

ПРИМЕЧАНИЕ. По окончании прослушивания с внешнего устройства рекомендуется вынуть аудиокабель из гнезда Aux in.

Функция будильника

Настройка будильника

ПРИМЕЧАНИЕ. Прежде чем приступать к настройке будильника, проверьте правильность времени, отображаемого на дисплее микросистемы.

Alarm 1 or 2 settings Time Hour Min Duration 1, 5, 15, 30 или 60 minutes Источник Buzzer, DAB или FM Частота Daily, Once, Weekdays, Weekends. Volume level 25%-100% Alarm On или Off

ПРИМЕЧАНИЕ. Если время не настроено или его не удалось обновить по радиосигналу, то при попытке настройки будильника на дисплее появится сообщение: . В таком случае микросистема предложит установить время. Настройка будильника возможна только после установки времени.

Остановка, отсрочка сигнала или выключение будильника

Чтобы остановить будильник, кратковременно нажмите кнопку 🙏. При этом на дисплее будет отображено сообщение, . Значок будильника останется на дисплее, и если будильник не был установлен в режим , то он сработает в то же время на следующий день.

Чтобы отложить сигнал будильника, нажмите кнопку √. На дисплее появится надпись и таймер обратного отсчета времени продолжительностью 10 минут. После окончания обратного отсчета будильник снова подаст звуковой сигнал. Чтобы прекратить обратный отсчет периода отсрочки, следует нажать кнопку √. На дисплее появится сообщение: .

Чтобы выключить будильник, следует выполнить действия, описанные в разделе "Настройка будильника", и выбрать вариант .

Таймер выключения

Таймер выключения позволяет настроить микросистему на автоматическое выключение. Можно выбрать , <15>, <30>, <45>, <60> или <90> минут. Для этого следует нажать и придержать кнопку i □. Нажимая кнопку ◀✓▶, найдите и выберите пункт / . Нажимая кнопку ◀✓▶, найдите и выберите

нужный вариант. На дисплее появится надпись: . В правом верхнем углу дисплея микросистемы будет указано время в минутах до перехода в режим ожидания, например: S90.

Интервал выключения подсветки дисплея

Чтобы настроить интервал выключения подсветки дисплея, нажмите и придержите кнопку i □. Нажимая кнопку ♦ълдите и выберите пункт / / . Перелистайте возможные варианты интервала выключения подсветки. Текущая настройка помечается на дисплее "звездочкой" (*). Выберите его, нажав кнопку √.

Аналогично, нажимая кнопку ◀✓▶, измените настройки яркости подсветки: и . Предусмотрено 3 вариантов: , и .

Язык дисплея

Чтобы изменить язык дисплея, нажмите и придержите кнопку i □. Нажимая кнопку ◀✓▶, найдите и выберите пункт / . Нажимая кнопку ◀✓▶, найдите и выберите наиболее удобный для себя язык. Предусмотрено 7 вариантов: английский, французский, немецкий, итальянский, испанский, польский и нидерландский. Рядом с текущей настройкой языка появится "звездочка" (*).

Версия программного обеспечения

Чтобы проверить версию программного обеспечения микросистемы, нажмите и придержите кнопку i. Нажимая кнопку <✓>, найдите и выберите пункт / . На дисплее будет отображена версия программного обеспечения.

Восстановление заводских настроек

Выполнив сброс микросистемы, можно восстановить в ней первоначальные заводские настройки.

ПРИМЕЧАНИЕ. При сбросе микросистемы сохраненные станции удаляются из памяти, а все подключенные к ней устройства Bluetooth отключаются.

Нажмите и придержите кнопку i □. Нажимая кнопку ▶ √▶ найдите и выберите пункт / . На дисплее появится запрос: Yes>. Нажав кнопку

◀√▶, выберите ответ . На дисплее появится сообщение: . Через несколько секунд на дисплее появится надпись , и устройство перейдет в режим ожидания.

Поиск и устранение неисправностей

Если звук отсутствует или слабый:

• Отрегулируйте громкость.
• Убедитесь в том, что кабель питания подключен, а микросистема не находится в режиме ожидания.
• Если к микросистеме подключены наушники, звук будет воспроизводиться через них. Чтобы он был слышен через динамики микросистемы, следует выключить наушники из ее гнезда.
• Убедитесь в том, что микросистема находится в нужном режиме, и пользуйтесь функциями управления, которые доступны в этом режиме.
• При использовании устройства, подключенного по Bluetooth или через вход Aux in, увеличьте громкость на внешнем устройстве и на микросистеме.

При слабом радиосигнале:

Убедитесь в том, что антенна полностью вытянута.

Повторите поиск радиостанций согласно указаниям в разделе "Поиск станций DAB" и (или) "Настройка приемника на FM-станцию", в зависимости от режима.

Посмотрите, не улучшится ли прием, если перенести микросистему в другое место.

Проверьте, не расположены ли рядом с микросистемой какие-либо еще электроприборы. Они могут создавать помехи.

Если не воспроизводится компакт-диск:

• Проверьте, установлен ли на приемнике режим CD.
• Выньте компакт-диск из лотка и проверьте, нет ли на нем царапин или повреждений, — такие диски не воспроизводятся.
• Убедитесь в том, что используется оригинальный компакт-диск, а не копия. Если компакт-диск не оригинальный, воспроизведение может быть невозможно (в зависимости от самого компакт-диска и типа записанных на нем аудиофайлов).

Если не удается установить связь с устройством Bluetooth:

Проверьте, установлен ли на приемнике режим Bluetooth.

Убедитесь в том, что микросистема находится в пределах радиуса действия интерфейса Bluetooth — 10 метров.

Переместите микросистему и устройство Bluetooth на достаточное расстояние от других устройств Bluetooth и прочих электроприборов.

Если возможно, выключите расположенные рядом устройства Bluetooth или отключите в них функцию Bluetooth.

Если устройство не реагирует на функциональные кнопки:

• Убедитесь в том, что кабель питания вставлен в гнездо на задней панели микросистемы. Кратковременно нажмите кнопку ⏻ (Питание/Режим).
• Попробуйте восстановить заводские настройки. О том, как сделать это, рассказано в разделе «Восстановление заводских настроек».

ПРИМЕЧАНИЕ. При восстановлении заводских настроек микросистемы из памяти удаляется список радиостанций, сохраненные станции и подключенные к ней устройства Bluetooth.

Technical specification | Technische Angaben | Especificación técnica | Specifiche tecniche | Spécification technique | Dane techniczne | Technische specificaties | Технические спецификации

EN	DE	ES	FR	IT
Model	Modell	Modelo	Modèle	Modello
Audio output	Audio-Ausgang	Salida de audio	Sortie audio	Uscita audio
DAB frequency range	DAB-Frequenzbereich	Rango de frecuencias DAB	Plage de fréquences DAB	Intervallo frequenze DAB
FM frequency range	FM-Frequenzbereich	Rango de frecuencias FM	Plage de fréquences FM	Intervallo frequenze FM
Power consumption	Stromverbrauch	Consumo de energía	Consommation énergétique	Consumo energetico
Standby consumption	Stand-by-Verbrauch	Consumo en modo de espera	Consommation en mode veille	Consumo in standby
Bluetooth	Bluetooth	Bluetooth	Bluetooth	Bluetooth
Bluetooth	Bluetooth	Bluetooth	Bluetooth	Bluetooth
Version	Version	Versión	Version	Versione
Pairing name	Pairing-Name	Nombre de emparejamiento	Nom d'appariement	Nome accoppiamento
Power adapter	Netzteil	Adaptador de corriente	Adaptateur secteur	Alimentatore
Mains power plug pin options included	Netzstecker-Optionen inklusive	Opciones de patillas del enchufe de la corriente	Options de broches de fiche secteur incluses	Opzioni presa di alimentazione di rete incluse
Model name:	Modellname:	Nombre del modelo:	Nom du modèle :	Nome modello:
Input:	Eingang:	Entrada:	Entrée :	Input:
Output:	Ausgang:	Salida:	Sortie :	Output:
Manufacturer:	Hersteller:	Fabricante:	Fabricant :	Produttore:
