РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z170 Extreme3 ASROCK

Благодарим вас за приобретение надежной системной платы ASRock Z170 Extreme3, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

Процессор

^10 поколения Intel ^ Core ^TM i7/

i5/i3/Pentium*/Celeron* (Socket 1151)

разблокированным множителем

Чипсет

Z170

Память

(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 не относящихся к ЕСС, небуферизованной памяти

* Тактовая частота памяти 3866+(ОС) может быть достигнута, только если установлен один модуль памяти (одноканальная память).
* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

Слот

расширения

(PCIE2); два x8 (PCIE2) / x8 (PCIE4); три x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))

PCIe)

^TM , 3-Way CrossFireX ^TM

и CrossFireX™

^TM и SLI ^TM

Графическая

система

in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

HD Graphics: Intel ^® Quick Sync Video c AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® HD Graphics 510/530

1792 M6

× 2K (4096x2304) при частоте обновления 24 Гц

HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)

Blu-ray (BD) через порты HDMI

Аудио

защитой данных (аудиокодек Realtek ALC1150)

Protection)

LAN

напряжения (ASRock Full Spike Protection)

Порты

ввода-

вывода

на задней

панели

защитой от электростатического напряжения (ASRock Full Spike Protection)

защитой от электростатического напряжения (ASRock Full Spike Protection)

электростатического напряжения (ASRock Full Spike Protection)

SPEED)

динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие устройства

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена

* О поддержке будет объявлено
* Общие каналы M2_1, SATA3_0, SATA3_1 и SATA_EXP_0. Если используется один из них, остальные будут отключены.

со скоростью обмена данными 6,0 ГБ/с и модуля М.2 PCI Express до версии Gen3 x4 (32 ГБ/с)

* Поддержка комплекта ASRock U.2

Разъемы

динамика корпуса

процессора (4-контактный) ("Умный" регулятор скорости вентилятора)

("Умный" регулятор скорости вентилятора)

от электростатического напряжения (ASRock Full Spike Protection)

от электростатического напряжения (ASRock Full Spike Protection)

Параметры BIOS

многоязычного ГИП

стандарте АСРІ 5.0

Контрольобо- рудования

(с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

охлаждения процессора/корпуса

64-разрядная / 7 32-разрядная / 7 64-разрядная *Для установки OC Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Подробные инструкции представлены на стр. 150.

* Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock:http://www.asrock.com

Сертификация

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS

(CLRMOS1)

(См. стр. 1, № 16)

по умолчанию

Сброс настроек
CMOS

CLRMOS1 позволяет очистить данные КМОП. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, № 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

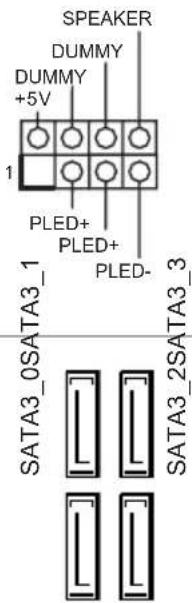

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_ PLED1) (См. стр. 1, № 13)

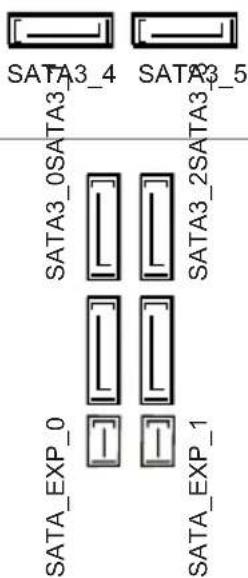

Разъемы Serial ATA3 (SATA3_0_2: См. стр. 1, № 9) (SATA3_1_3: см. стр. 1, № 10) (SATA3_5_4: см. стр.1, № 15)

Разъемы SATA Express (SATA3_5_4: см. стр.1, № 15) (SATA_EXP_0_1: см. стр.1, № 11)

SPEAKER DUMMY +5V PLED+ PLED+ PLED- SATA3_0SATA3_1 SATA3_2SATA3_3

Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

SATA3_4 SATA3_5 SATA3_0SATA3 SATA3_2SATA3 SATA_EXP_0 SATA_EXP_1

Эти шесть шесть SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

К данным разъемам подключаются накопители SATA или PCIe. Разъем SATA Express (SATA3_ EXP_0) используется с SATA3_0, SATA3_1 и Ultra M.2 Socket (M2_1).

Колодки USB 2.0

(9-контактная, USB_1_2)

(См. стр. 1, № 18)

(9-контактная USB_3_4)

(См. стр. 1, № 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

На системной плате

размещены две

колодки. Каждая

колодка USB 2.0 может

поддерживать два

порта.

Колодка USB 3.0

(19-контактная,USB3_7_8)

(См. стр. 1, № 7)

Vbus/Vbus Vbus IntA_PA_SS RX- IntA_PA_SS RX+ GND IntA_PA_SS TX- IntA_PA_SS TX+ GND IntA_PA_D- IntA_PA_D+ IntA_PA_D- GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND MnIa/PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

Кроме шести портов

USB 3.0 на панели

ввода-вывода на

системной плате также

имеется одна колодка.

Каждая колодка USB 3.0

может поддерживать

два порта.

Аудиоколодка передней панели

(9-контактная, HD_

AUDIO1)

(См. стр. 1, № 21)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов корпуса

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 22)

(4-контактный, CHA_ FAN2)

(См. стр. 1, № 12)

(4-контактный, CHA_ FAN3)

(См. стр. 1, № 8)

FA N_SPEE D_CONT RO L CH A_FAN_SPEED FAN_VOLTA GE GND

GND FAN_VOLTA_GE CH A_FAN_SPEED FA N_SPEE D_CONT_RO_L

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 3)

(4-контактный, CPU_ FAN2)

(См. стр. 1, № 2)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Эта материнская плата снабжена

4-контактным разъемом для малошумящего

вентилятора ЦП. Если вы собираетесь подключить

3-контактный

вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 6)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ.

Чтобы использовать 20-контактный

разъем питания АТХ, подключите его вдоль

Разъем питания АТХ 12 В

(8-контактный,

ATX12V1)

(См. стр. 1, № 1)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ

12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

Разъем Thunderbolt AIC

(5-контактный ТВ1)

(См. стр. 1, № 19)

Подключите расширительную плату (AIC-карту) Thunderbolt™ к данному разъему с помощью интерфейсного GPIO-кабеля.

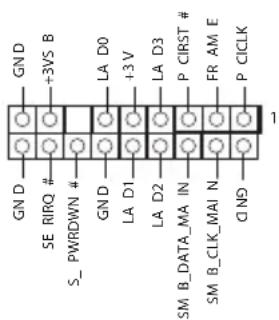

Колодка ТРМ

(17-контактная, TPMS1)

(См. стр. 1, № 20)

GN D +3VS B SE RIRQ # S_ PWRDWN # GND LA D0 +3V LA D1 LA D2 LA D3 P CIRST # SM_B_DATA_MA IN FR AM E SM_B_CLK_MA N P CICLK CI N9 1

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
