感谢您购买华擎 Z170 Extreme3 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

华擎 Z170 Extreme3 主板（ATX 规格尺寸）

华擎 Z170 Extreme3 快速安装指南

华擎 Z170 Extreme3 支持光盘

2 x 串行 ATA (SATA) 数据线（选购）

1 x I/O 面板

1 x 华擎 SLI_Bridge_2S 卡

1 x 螺丝（供 M.2 插座使用）

1.2 规格

平台	ATX规格尺寸固态电容器设计
CPU	支持第6代 Intel^ Core^TM i7/i5/i3/Pentium"/Celeron"处理器 (Socket 1151)Digi Power(帝捷)设计8电源相设计支持Intel® Turbo Boost 2.0技术支持Intel® K系列不锁频CPU支持华擎BCLK全范围超频
芯片集	Intel Z170
内存	双通道DDR4内存技术4 x DDR4 DIMM槽支持DDR4 3866+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133非ECC,非缓冲内存*仅在安装单个内存模块(单通道内存)时才能实现3866+(OC)内存频率。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)支持系统内存容量:64GB支持Intel® Extreme Memory Profile (XMP) 2.0DIMM插槽中15μ金触点
扩充槽	3 x PCI Express 3.0 x16插槽(PCIE2/PCIE4/PCIE6:单-x16(PCIE2):双-x8(PCIE2)/x8(PCIE4):三-x8(PCIE2)/x8(PCIE4)/x4(PCIE6)3 x PCI Express 3.0 x1槽(弹性化插槽)支持AMD Quad CrossFire X^TM 、3向CrossFire X^TM 和CrossFire X^TM 支持NVIDIA® Quad SLI ^TM 和SLI ^TM
图形	只有GPU集成的处理器才支持Intel® HD Graphics内置视效和VGA输出。

支持 Intel ^® HD Graphics 内置视效 : Intel ^® 快速同步视频，

支持 HDMI，最大分辨率可达 4K x 2K (4096x2304) @ 24Hz

通过HDMI端口（需要兼容的HDMI显示器）支持Auto

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

支持 “加速媒体编解码器” : HEVC, VP8, VP9

通过 HDMI 端口支持 HDCP

通过 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放

音频

具有内容保护功能的7.1CH高清音频（RealtekALC1150音频编解码器）

优质 Blu-ray 音频支持

支持电涌保护（华擎全防护）

ELNA 音频电容

支持DTS连接

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I219V

支持 Wake-On-LAN（网上唤醒）

支持雷电 /ESD 保护（华擎全防护）

支持高能效以太网 802.3az

支持 PXE

后面板 I/O

1xPS/2鼠标 /键盘端口

1xHDMI端口

1 x 光学 SPDIF 输出端口

1 x USB 3.1 A 类型端口 (10 Gb/s)(ASMedia ASM1142)（支持 ESD 保护，即华擎全防护）

1 x USB 3.1 C 类型端口 (10 Gb/s)(ASMedia ASM1142)（支持 ESD 保护，即华擎全防护）

6 x USB 3.0 端口（Intel® Z170，支持 ESD 保护，即华擎全防护）

1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

高清音频插孔: 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风

存储

6 x SATA3 6.0 Gb/s 接口 (Intel® Z170)，支持 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 14 和 Intel Smart Response Technology）、NCQ、AHCI 和热插拔 3 x SATA Express 10 Gb/s 接口 *

*即将支持

* M2_1, SATA3_0, SATA3_1 和 SATA_EXP_0 共享巷道。如果其中一个在使用，则其它将被禁用。

1 x Ultra M.2 插座，支持 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)

* 支持华擎 U.2 套件

接口

1x TPM接脚
1x电源 LED和扬声器接脚
2xCPU风扇接口（4针）（智能风扇速度控制）
3x机箱风扇接口（4针）（智能风扇速度控制）
1x24针 ATX电源接口
1x8针 12V电源接口
1x前面板音频接口
1x Thunderbolt AIC接口
2xUSB2.0接脚（支持4个USB2.0端口，支持ESD保护，即华擎全防护）
1xUSB3.0接脚（支持2个USB3.0端口，支持ESD保护，即华擎全防护）

BIOS 功能特点

128Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持 ACPI 5.0 兼容唤醒事件 SMBIOS 2.7 支持 CPU、GT_CPU、DRAM、VPPM、PCH 1.0V、VCCIO、VCCPLL、VCCSA 电压多次调整

硬件监控

CPU/机箱温度感测

CPU/机箱风扇转速计

CPU/机箱静音风扇（根据CPU温度自动调整机箱风扇速度）

CPU/机箱风扇多种速度控制

电压监控：+12V、+5V、+3.3V、CPU Vcore、GT_CPU、DRAM、VPPM、PCH 1.0V、VCCIO、VCCSA

操作系统

Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

* 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封闭到 ISO 文件的经修改的安装盘。请参考 150 页了解详情。

* 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解详情 :http://www.asrock.com

认证

FCC、CE、WHQL

ErP/EuP 支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

Short Open 1 2 3

清除 CMOS 跳线

(CLRMOS1)

(见第 1 页，第 16 个)

清除 CMOS默认

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9 针 PANEL1)

(见第1页，第14个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源开关):

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET(重置开关):

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED(系统电源LED):

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED(硬盘活动LED):

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

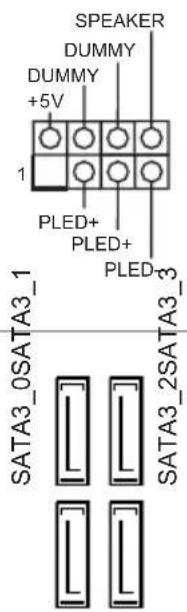

电源 LED 和扬声器接脚

(7针SPK_PLED1)

(见第 1 页，第 13 个)

SPEAKER DUMMY +5V 1 PLED+ PLED+ PLED- 3 SATA3_0SATA3_1 SATA3_2SATA3_3

请将机箱电源 LED 和机箱扬声器连接到此接脚。

这 6 个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

串行 ATA3 接口

(SATA3_0_2:

见第1页，第9个）

(SATA3_1_3:

参见 p.1 第 10 项)

(SATA3_5_4 :

见第 1 页，第 15 个）

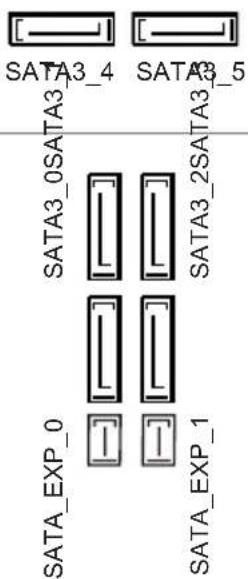

SATA3_4 SATA3_5 SATA3_0SATA3 SATA3_2SATA3 SATA_EXP_0 SATA_EXP_1

请将 SATA 或 PCIe 存储设备连接到这些接口。上 SATA Express 接口 (SATA3_EXP_0) 与 SATA3_0、SATA3_1 和 Ultra M.2 Socket (M2_1) 共享。

串行 ATA Express 接口

(SATA3_5_4 :

见第 1 页，第 15 个）

(SATA_EXP_0_1:

见第 1 页，第 11 个）

USB 2.0 接脚

(9针USB_1_2)

(见第 1 页，第 18 个)

(9-针 USB_3_4)

(见第 1 页，第 17 个)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

此主板上有 2 个接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.0 接脚

(19针USB3_7_8)

(见第1页，第7个)

Vbus/Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND GND GND GND GND GND INTA_PA_D- INTA_PA_D+ INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D+ INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D+ INTA_PA_D- INTA_PA_D+ INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D- INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D INTA_PA_D

除 I/O 面板上的六个

USB 3.0 端口外，此主板上还有一个接脚。每个 USB 3.0 接脚可以支持两个端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第1页，第21个)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
   A. 将 Mic_IN (MIC) 连接到 MIC2_L。
   B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
   C. 将接地端 (GND) 连接到接地端 (GND)。
   D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
   E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱风扇接口

(4针 CHA_FAN1)

见第1页，第22个）

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

(4针 CHA_FAN2)

见第1页，第12个）

FA N_S PEE D_C ONT ROL CH A_F AN_ SPE ED FAN_VOLTAGE GND

(4针 CHA_FAN3)

见第1页，第8个）

GND FAN_VOLTAGE CH A_F AN_SPE ED FA N_S PEE D_C ONT ROL

CPU 风扇接口

(4针CPU_FAN1)

见第1页，第3个）

(4 针 CPU_FAN2)

见第1页，第2个）

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

此主板提供4针CPU风扇（静音风扇）接口。

如果您打算连接3针

CPU风扇，请将它连接

到针脚 1-3。

ATX 电源接口

(24针 ATXPWR1)

(见第1页，第6个)

此主板提供 24 针 ATX 电

源接口。要使用20针

ATX 电源，请沿针脚 1

和针脚 13 插接它。

ATX 12V 电源接口

(8针 ATX12V1)

(见第1页，第1个)

此主板提供8针ATX

12V 电源接口。要使用 4

针 ATX 电源，请沿针脚

1 和针脚 5 插接它。

Thunderbolt AIC 接口

(5-针 TB1)

(见第1页，第19个)

请利用 GPIO 线将 Thunderbolt ^™

扩展卡 (AIC) 连接到此接口。

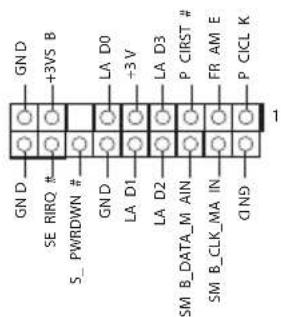

TPM 接脚

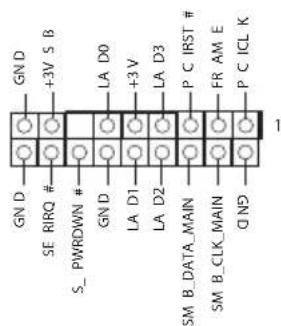

(17 针 TPMS1)

(见第1页，第20个)

GN D +3V S B SE RIRQ # S_ PWRDOWN # GN D LA D0 +3V LA D1 LA D2 LA D3 P C IRST # FR AM E SM B_DATA_MAIN SM B_CLK_MAIN Q N9 P C ICL K 1

此接口支持 Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 Z170 Extreme3 主機板，本主機板經華擎嚴格品管製作，是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

1.1 包装内容

華擎 Z170 Extreme3 主機板（ATX 尺寸）

華擎 Z170 Extreme3 快速安裝指南

華擎 Z170 Extreme3 支援光碟

2 x Serial ATA (SATA) 資料纜線（選用）

1 x I/O 面板外罩

1 x 華擎 SLI_Bridge_2S 卡

1 x 螺絲（適用於 M.2 插座）

1.2 規格

平台	ATX尺寸固態電容設計
CPU	支援第6代 Intel^TM i7/i5/i3/Pentium*/Celeron®處理器(插座1151)數位電源設計 (Digi Power)8 電源相位設計支援Intel® Turbo Boost 2.0 技術支援Intel® K-Series unlocked CPU支援華擎BCLK全域電壓超頻
晶片組	Intel Z170
記憶體	雙通道DDR4記憶體技術4 x DDR4 DIMM插槽支援DDR4 3866+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133非ECC、無緩衝記憶體* 安裝單一記憶體模組(單通道記憶體)時才能達到3866+(OC)記憶體頻率。* 如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)最大系統記憶體容量:64GB支援Intel® Extreme Memory Profile (XMP) 2.015 μ 特厚鍍金插槽
擴充插槽	3 x PCI Express 3.0 x16插槽(PCIE2/PCIE4/PCIE6:單x16(PCIE2);雙x8(PCIE2)/x8(PCIE4);三x8(PCIE2)/x8(PCIE4)/x4(PCIE6))3 x PCI Express 3.0 x1插槽(彈性化插槽)支援AMD Quad CrossFireXTM、3-Way CrossFireXTM及CrossFireXTM支援NVIDIA® Quad SLITM及SLITM
顯示卡	僅限整合GPU的處理器才可支援Intel® HD Graphics Built-in Visuals及VGA輸出。

支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像同步轉檔技術、Intel® InTru™ 3D, Intel® Clear Video HD Technology、Intel® Insider™、Intel® HD Graphics 510/530 Pixel Shader 5.0， DirectX 12

最大共用記憶體 1792MB

支援最高可達 4K x 2K (4096x2304) @ 24Hz 解析度的 HDMI

支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

支援加速媒體轉碼器：HEVC, VP8, VP9

支援含 HDMI 連接埠的 HDCP

支援透過 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放

音訊

7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼器）功能

高階藍光音訊支援

支援突波保護（華擎全防護技術）

ELNA 音響級電容

支援 DTS Connect

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I219V

支援網路喚醒

支援雷擊／靜電保護（華擎全防護技術）

支援 Energy Efficient Ethernet 802.3az

支援 PXE

後面板 I/O

1 x PS/2 滑鼠／鍵盤連接埠

1 x HDMI 連接埠

1 x 光纖 SPDIF 輸出連接埠

1 x USB 3.1 A 類型連接埠 (10 Gb/s) (ASMedia ASM1142) (支援靜電保護（華擎全防護）)

1 x USB 3.1 C 類型連接埠 (10 Gb/s) (ASMedia ASM1142) (支援靜電保護（華擎全防護）)

6 x USB 3.0 連接埠 (Intel® Z170)（支援靜電保護（華擎全防護））

1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風

儲存裝置

Intel® Z170 的 6 組 SATA3 6.0 Gb/s 接頭，支援 RAID（RAID

0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 14 及

Intel 智慧反應技術）、NCQ、AHCI 及熱插拔

3 x SATA Express 10 Gb/s 接頭 *

*支援待宣布

* M2_1、SATA3_0、SATA3_1 及 SATA_EXP_0 共用通道。如果任一個正在使用中，其他將會停用。

1 x Ultra M.2 插座，支援 M.2 SATA3 6.0 Gb/s 模組與 M.2

PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）

* 支持華擎 U.2 套件

接頭

1xTPM排針

1 x 電源 LED 及喇叭排針

2 x CPU 風扇接頭 (4-pin)（智慧型風扇速度控制）

3 x 機殼風扇接頭 (4-pin)（智慧型風扇速度控制）

1 x 24 pin ATX 電源接頭

1 x 8 pin 12V 電源接頭

1 x 前面板音訊接頭

1 x Thunderbolt AIC 接頭

128Mb AMI UEFI Legal BIOS，具備多國語言 GUI 支援

ACPI 5.0 符合喚醒自動開機

支援 SMBIOS 2.7

CPU／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速度）

CPU／機殼風扇多重速度控制

電壓監控：+12V、+5V、+3.3V、CPU Vcore、GT_CPU、

DRAM、VPPM、PCH 1.0V、VCCIO、VCCSA

作業系統

Microsoft® Windows® 10 64 位元／8.1 64 位元／7 32 位元／7 64 位元

* 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明，請參見第 150 頁。

* 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽 AS-Rock 網站：http://www.asrock.com

認證

FCC、CE、WHQL

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，編號16)

清除 CMOS 預設

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁， 編號 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET(重設開關):

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

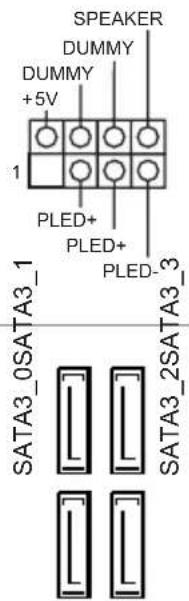

電源 LED 及喇叭排針 (7-pin SPK_PLED1) (請參閱第1頁，編號 13)

Serial ATA3 接頭

(SATA3_0_2:

請參閱第1頁，編號9)

(SATA3_1_3:

請參閱第1頁，編號 10）

(SATA3_5_4:

請參閱第1頁，編號15)

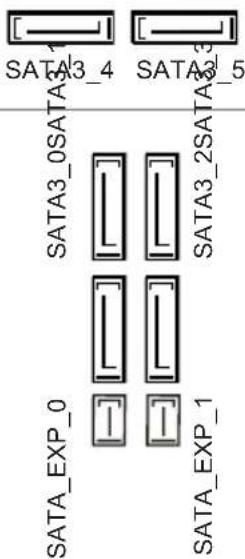

Serial ATA Express 接頭 (SATA3_5_4 :

請參閱第1頁，編號15)

(SATA_EXP_0_1:

請參閱第1頁，編號11)

SPEAKER DUMMY DUMMY +5V PLED+ PLED+ PLED- SATA3_0SATA3_1 SATA3_2SATA3_3

請將機殼電源 LED 及機殼喇叭連接至此排針。

這 6 組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

SATA3_4 SATA3_5 SATA3_0SATA3_2SATA3_2SATA3_0 SATA_EXP_1 SATA_EXP_1

請將 SATA 或 PCIe 儲存裝置接至這些接頭。 上方 SATA Express 接頭 (SATA3_EXP_0) 與 SATA3_0、SATA3_1 及 Ultra M.2 插座 (M2_1) 共用。

USB 2.0 排針

(9-pin USB_1_2)

(請參閱第1頁，編號18)

(9-pin USB_3_4)

(請參閱第1頁，編號17)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。

USB 3.0 標頭

(19-pin USB3_7_8)

(請參閱第1頁，編號7)

VbusVbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy

除了 I/O 面板上的六個 USB 3.0 連接埠外，在本主機板上還有另外一組排針。各 USB 3.0 排針皆可支援兩個連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號21)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號22)

(4-pin CHA_FAN2)

(請參閱第1頁，編號12)

(4-pin CHA_FAN3)

(請參閱第1頁，編號8)

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

FA N_S PEE D_C ONT RQL CH A F AN SPE ED FAN_VOLTAGE GND

GND FAN_VOLTAGE CH A_F AN_ SPE ED FA N_S PEE D_C ONT ROL

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號3)

(4-pin CPU_FAN2)

(請參閱第1頁，編號2)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。 若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號6)

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭

(8-pin ATX12V1)

(請參閱第1頁，編號1)

本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。

Thunderbolt AIC 接頭

(5-pin TB1)

(請參閱第1頁，編號19)

請透過 GPIO 纜線將

Thunderbolt™ 附加介面卡 (AIC) 接至此接頭。

TPM 標頭

(17-pin TPMS1)

(請參閱第1頁， 編號20)

GN D +3VS B SE RIQ # 5_ PWRDWN # GND LA D0 +3V LA D1 LA D2 LA D3 P CIRST # SM B_DATA_M AIN FR AM E SM B_CLK_MA IN P CKL K QIN9 1

此接頭支援信賴平台模組

(TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。

Spesifikasi

Platform

CPU

Intel ^® Core Generasi ^TM ke-6

Chipset

Z170

Memori

2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, memori tanpa buffer
