ASRock Z170 Extreme3 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버건은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

ASRock Z170 Extreme3 마더보드 (ATX 품 팩터)

ASRock Z170 Extreme3 간편 설치 안내서

ASRock Z170 Extreme3 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)

I/O 패널 실드 1 개

ASRock SLI_Bridge_2S 카드 1 개

M.2 소켓용 나사 1 개

1.2 규격

플랫폼	ATX 품 팩터솔리드 콘덴서 구조
CPU	6 세대 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 프로세서(소켓 1151) 지원Digi 전원 구조8 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원Intel®K- 시리즈 잠금 해제 CPU 지원ASRock BCLK 전범위 오버클로킹 지원
침세트	Intel® Z170
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개DDR4 3866+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 비 -ECC, 비버퍼링 메모리 지원* 단일 메모리 모듈 ( 단일 채널 메모리 ) 을 설치할 때만 3866+(OC) 메모리 주파수를 얻을 수 있습니다 .* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)시스템 메모리 최대 용량 :64GBIntel® Extreme Memory Profile (XMP)2.0 지원DIMM 슬롯에 15μ Gold Contact 장착
확장 슬롯	PCI Express 3.0 x16 슬롯 3 개 (PCIE2/PCIE4/PCIE6: 단일 @ x16 (PCIE2), 이중 @ x8 (PCIE2) / x8 (PCIE4), 삼중 @ x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))PCI Express 3.0 x1 슬롯 3 개 ( 플렉시블 PCIe)AMD Quad CrossFireXTM, 3-Way CrossFireXTM 및 CrossFireXTM 지원NVIDIA® Quad SLITM 및 SLITM 지원
그래픽	Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

Intel® HD 그래픽스 빌트 - 인 비주열 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider™, Intel® HD 그래픽스 510/530 Pixel Shader 5.0, DirectX 12 최대 공유 메모리 1792MB HDMI 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 24Hz) Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요 ) 가속화된 미디어 코덱 지원 : HEVC, VP8, VP9 HDMI 포트를 이용한 HDCP 지원 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원

오디오

콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코텍) 프리미엄 Blu-ray 오디오 지원 서지 보호 지원 (ASRock 풀스파이크 보호) ELNA 오디오 캡 DTS 연결 지원

LAN

Gigabit LAN 10/100/1000 Mb/s Giga PHY Intel® I219V Wake-On-LAN 지원 번개 /ESD 보호 지원 (ASRock 폴 스파이크 보호) 절전형 이더넷 802.3az 지원 PXE 지원

후면 패널

PS 1 개 / 마우스 / 키보드 포트 2 개 HDMI 포트 1 개 광학 SPDIF 출력 포트 1 개 USB 3.1 타입 A 포트 1 개 (10 Gb/s) (ASMedia ASM1142) (ESD 보호 지원 (ASRock 풀 스파이크 보호)) USB 3.1 타입 C 포트 1 개 (10 Gb/s) (ASMedia ASM1142) (ESD 보호 지원 (ASRock 풀 스파이크 보호)) USB 3.0 포트 6 개 (Intel® Z170)(ESD 보호 지원 (ASRock 풀 스파이크 보호)) LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

I/O

HD 오디오 책: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크

저장 장치

Intel® Z170 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 14 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 핫 플러그 지원 SATA Express 10 Gb/s 커넥터 3 개 *

*지원 발표 예정

* M2_1, SATA3_0, SATA3_1 및 SATA_EXP_0 가 레인을 공유합니다. 이들 중 하나가 사용 중인 경우, 나머지가 비활성화됩니다.

울트라 M.2 소켓 1 개, M.2 SATA3 6.0 Gb/s 모듈 및 Gen3

M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원

* ASRock U.2 키트 지원

커넥터

TPM 헤더 1 개

전원 LED 및 스피커 헤더 1 개

CPU 팬 커넥터 (4 펀) 2 개 (스마트 팬 속도 제어)

새시 팬 커넥터 (4 핀) 3 개 (스마트 팬 속도 제어)

24 핀 ATX 전원 커넥터 1 개

8 핀 12V 전원 커넥터 1 개

전면 패널 오디오 커넥터 1 개

Thunderbolt AIC 커넥터 1 개

USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) (ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

BIOS 기능

다국어 GUI 지원 128Mb AMI UEFI Legal BIOS

ACPI 5.0 준수 웨이크 업 이벤트

SMBIOS 2.7 지원

CPU/새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절)

CPU/새시 팬 다중 속도 조절

전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, GT_CPU,

DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

os

Microsoft® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7 64 비트

* Windows® 7 OS 를 설치하려면, xHCI 드라이버가 ISO 파일에 포함시킨 수정된 설치 디스크가 필요합니다. 자세한 지침은 150 페이지를 참조하십시오.

* 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 .http://www.asrock.com

인증

FCC, CE, WHQL

ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 "단락" 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 "단선" 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 "단락" 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRMOS1)

(1 페이지, 16 번 항목 참조)

Clear CMOS기본값

CLRMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1 페이지, 14 번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 씻스위치,시스템 상태 표시등을 아래의 핀 할당에 따라이 헤더에 연결 합니다.케이블을 연결 하기 전에 양극 편과 음 극 편을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 커져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이이 할당과 권 할당이 정확히 일치하는지 확인합니다.

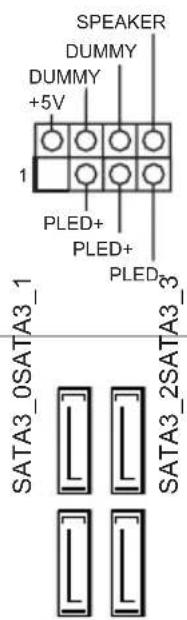

전원 LED 및 스피키 헤더 (7 핀 SPK_PLED1) (1 페이지, 13 번 항목 참조)

시리얼 ATA3 커넥터

(SATA3_0_2:

(1페이지,9번항목참조)

(SATA3_1_3:

1페이지,10번항목참 조)

(SATA3_5_4:

1페이지,15번항목참 조)

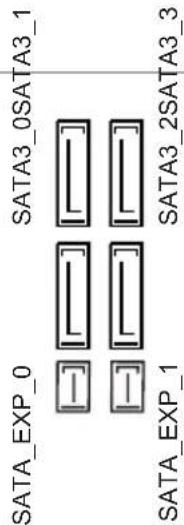

직렬 ATA Express 커넥터

(SATA3_5_4:

1페이지,15번항목참 조)

(SATA_EXP_0_1:

1페이지,11번항목참 조)

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED- PLED+ PLED- SATA3_0SATA3_1 SATA3_2SATA3_3

새시 전원 LED 와 새시 스피커를 이 헤더에 연결 하십시오.

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 . SATA3_0, SATA3_1 은 SATA_EXP_0 과 공유됩니다 . SATA3_4, SATA3_5 는 SATA_EXP_1 과 공유됩니다 .

SATA 저장장치 또는 PCIe 저장장치를 이 키 넥터에 연결하십시오 . 상단 SATA Express 커넥터 (SATA3_EXP_0) 는 SATA3_0, SATA3_1 및 울트라 M.2 소켓 (M2_1) 공유됩니다 .

USB 2.0 헤더

(9 편 USB_1_2)

(1페이지,18번항목참 조)

(9 핀 USB_3_4)

(1 페이지, 17 번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다 .

USB 3.0 헤더

(19 편 USB3_7_8)

(1페이지,7번항목참조)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ Dummy 1

I/O 패널에 USB 3.0 포트 여섯 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 한 개가 탑재되어 있습니다 . 각 USB 3.0 헤 더 는 포트 두 개를 지원할 수 있습니다 .

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1)

(1 페이지,21 번 항목 참 조 )

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는데 사용됩니다.

1. 고음질 오디오는 색 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC 97오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전변 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오패널에만 사용됩니다. AC 97 오디오패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 FrontMic 텝으로 가서 Recording Volume(녹유 볼륨) 을 조정합니다.

새시 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,22번항목참조)

(4 편 CHA_FAN2)

(1 페이지, 12 번 항목 참조 )

(4 핀 CHA_FAN3)

(1페이지,8번항목참조)

FA N_SPE ED_CONTROL CH A_FAN_SPEED FAN_VOLTAG E GND

GND FAN_VOLTAGE E CH A_FAN_SPEED FA N_SPE ED_CONTROL

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어 를 접지핀에 연결하십시오.

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1 페이지, 3 번 항목 참조 )

(4 편 CPU_FAN2)

(1 페이지, 2 번 항목 참조 )

FAN_VOLTAG E_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

이 마더보드에는 4 핀

CPU 팬 (저소음 팬) 커 넥터가 탑재되어 있습니다 .3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연 결하십시오 .

ATX 전원 커넥터

(24 편 ATXPWR1)

(1 페이지, 6 번 항목 참조 )

이 마더보드에는 24 펀

ATX 전원 커넥터가 탑 재되어 있습니다 .20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번항목참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가 탑재되어 있습니다 .4 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .

Thunderbolt AIC 커넥터 (5 편 TB1)

(1페이지,19번항목참조)

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에 연결하십시오.

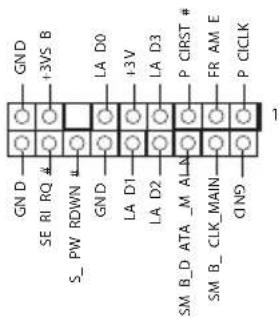

TPM 헤더

(17 편 TPMS1)

(1페이지,20번항목 참조)

GND +3VS B LA D0 +3V LA D3 P CIRST # FR AM E P CCLK GN D SE RI RQ # S_PW ROWN # GND LA D1 LA D2 SM_B_D ATA_M ALA# SM_B_CLK_MAIN GND

이 커넥터는키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .
