ODS-L100E - Оптический привод SONY - Бесплатное руководство пользователя

Тип продукта	Блок расширения картриджа для оптической библиотеки PetaSite
Бренд	Sony
Модель	ODS-L100E
Емкость хранения	До 101 архивных картриджей оптических дисков
Основные функции	Расширение емкости хранения для системы PetaSite; импорт/экспорт картриджей через станцию I/E; последовательное соединение кабелями межсоединения
Питание	Питание поступает от главного блока (ODS-L30M) через кабель межсоединения
Безопасность	Заземление обеспечивается главным блоком; не подвергайте воздействию дождя или влажности
Обслуживание и чистка	Протирайте корпус сухой мягкой тканью; для стойких пятен используйте ткань, слегка смоченную нейтральным моющим средством
Запасные части и ремонтопригодность	Оптические картриджи (ODC300R/RE, ODC600R/RE, ODC1200RE, ODC1500R, ODC3300R); замена транспортера (расходный материал) примерно каждые 5 лет
Условия эксплуатации	Температура: от 5 °C до 35 °C; влажность: от 20% до 80% относительной влажности
Условия хранения	Температура: от -20 °C до +55 °C; влажность: менее 75% относительной влажности
Комплект поставки	Руководство по эксплуатации, этикетки станции I/E, кабели межсоединения (IN/OUT)
Подключение	Разъемы IN1/IN2, OUT1/OUT2 для межсоединения с главным блоком или другими расширениями

Часто задаваемые вопросы - ODS-L100E SONY

Какова емкость хранения ODS-L100E?

ODS-L100E может вмещать до 101 картриджа с архивными оптическими дисками, что позволяет значительно расширить емкость архивирования системы PetaSite.

Как установить ODS-L100E в систему PetaSite?

Установка производится путем подключения кабелей межсоединения между главным блоком (ODS-L30M) и ODS-L100E. Используйте разъемы OUT1/OUT2 главного блока к разъемам IN1/IN2 расширения с помощью прилагаемых кабелей. Убедитесь, что главный блок обесточен перед подключением.

Как импортировать или экспортировать картриджи через станцию I/E?

Нажмите кнопку I/E STATION на передней панели, чтобы разблокировать станцию. Дождитесь, пока индикатор начнет мигать оранжевым, затем откройте станцию. Вставьте или извлеките картриджи горизонтально, затем закройте станцию, осторожно нажав до фиксации. Индикатор загорится зеленым после обновления базы данных.

Какие типы картриджей поддерживаются?

ODS-L100E поддерживает картриджи ODC300R/RE (300 ГБ), ODC600R/RE (600 ГБ), ODC1200RE (1,2 ТБ), ODC1500R (1,5 ТБ) и ODC3300R (3,3 ТБ). Картриджи ODC3300R несовместимы с приводами ODS-D77F.

Как настроить IP-адрес системы PetaSite?

Настройка сети осуществляется на главном блоке ODS-L30M. Перейдите в меню Setup > Network через переднюю панель. Вы можете задать статический IP-адрес или использовать DHCP. Для получения дополнительных сведений обратитесь к руководству главного блока.

Что делать в случае сигнала тревоги (красный или оранжевый индикатор)?

Индикатор ALARM мигает красным при ошибке и оранжевым при предупреждении. Проверьте сообщения на ЖК-экране для определения проблемы. Например, CLOSE I/E STATION указывает, что станция I/E оставалась открытой слишком долго. Следуйте инструкциям на экране или обратитесь в службу поддержки, если проблема не устранена.

Как чистить ODS-L100E?

Используйте сухую мягкую ткань для удаления пыли. Для стойких пятен слегка смочите ткань нейтральным моющим средством и протрите. Никогда не используйте растворители или абразивные вещества, которые могут повредить корпус.

Можно ли использовать ODS-L100E отдельно?

Нет, ODS-L100E является блоком расширения, который требует подключения к главному блоку ODS-L30M (или к другим расширениям). Он не имеет собственного питания или контроллера; он зависит от главного блока для работы.

Как заменить воздушный фильтр на приводах ODS-D280F?

Замена воздушного фильтра необходима при появлении сигнала тревоги 3F-511. Сначала извлеките все картриджи и выключите привод. Открутите четыре винта крышки фильтра (находится на нижней пластине) и замените фильтр. Подробнее см. в руководстве по установке, прилагаемом к сменному фильтру.

Какие рекомендуемые условия температуры и влажности?

Рабочая температура: от 5 °C до 35 °C; относительная влажность: от 20% до 80%. Температура хранения: от -20 °C до +55 °C; влажность хранения: менее 75%. Избегайте сильных ударов и запыленных мест.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ODS-L100E SONY

Russie http://sony.ru/pro/

Russland http://sony.ru/pro/

Brasilien http://sonypro.com.br

Australien http://pro.sony.com.au

Neuseeland http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asien-Pazifik http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn

Indien http://pro.sony.co.in

Italiano

Russia http://sony.ru/pro/

Rusia http://sony.ru/pro/

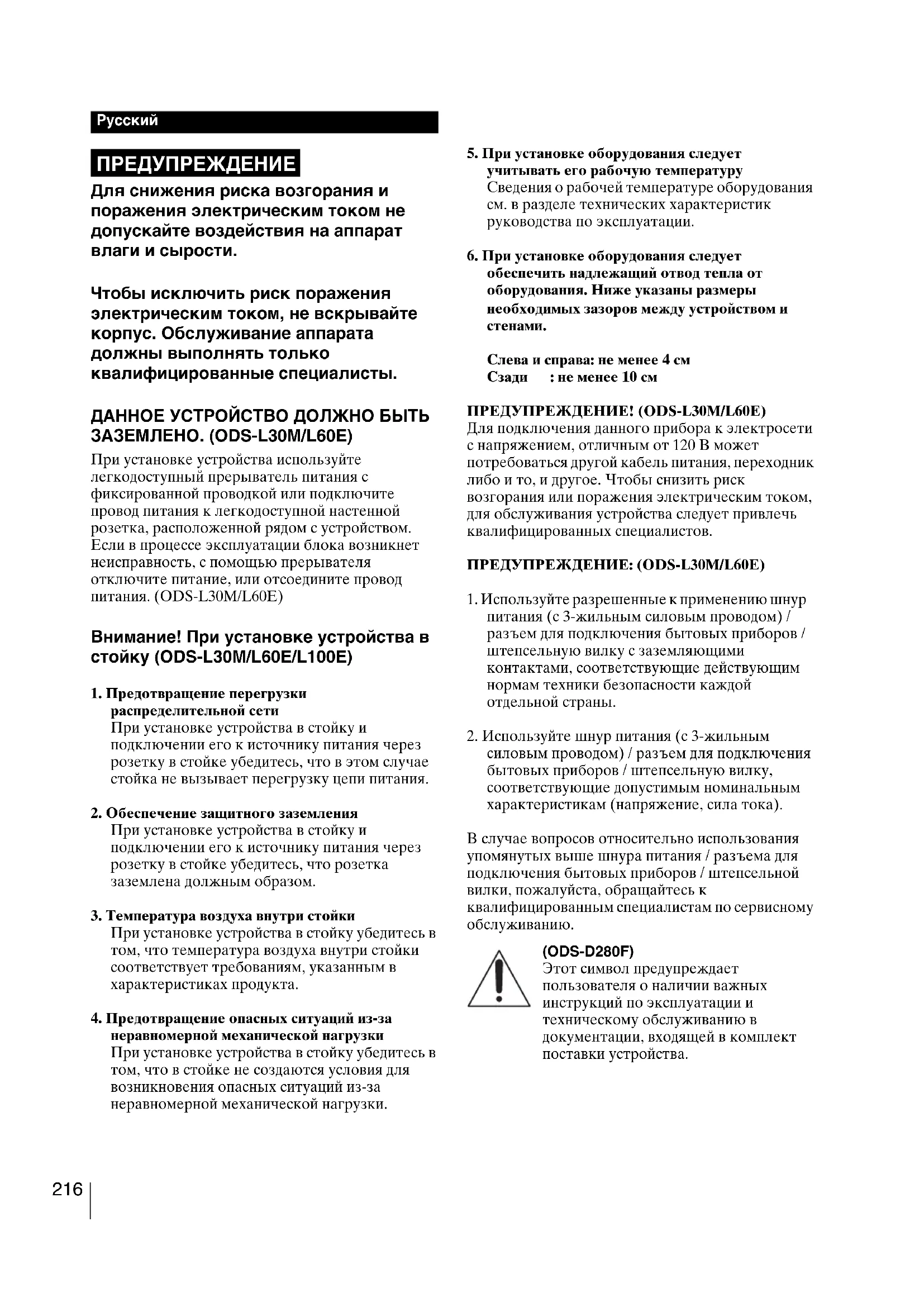

Для снижения риска возгорания и поражения электрическим током не допускайте воздействия на аппарат влаги и сырости.

Чтобы исключить риск поражения электрическим током, не вскрывайте корпус. Обслуживание аппарата должны выполнять только квалифицированные специалисты.

ДАННОЕ УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО. (ODS-L30M/L60E)

При установке устройства используйте легкодоступный прерыватель питания с фиксированной проводкой или подключите провод питания к легкодоступной настенной розетка, расположенной рядом с устройством. Если в процессе эксплуатации блока возникнет неисправность, с помощью прерывателя отключите питание, или отсоедините провод питания. (ODS-L30M/L60E)

Внимание! При установке устройства в стойку (ODS-L30M/L60E/L100E)

1. Предотвращение перегрузки распределительной сети

При установке устройства в стойку и подключении его к источнику питания через розетку в стойке убедитесь, что в этом случае стойка не вызывает перегрузку цепи питания.

2. Обеспечение защитного заземления

При установке устройства в стойку и подключении его к источнику питания через розетку в стойке убедитесь, что розетка заземлена должным образом.

3. Температура воздуха внутри стойки

При установке устройства в стойку убедитесь в том, что температура воздуха внутри стойки соответствует требованиям, указанным в характеристиках продукта.

4. Предотвращение опасных ситуаций из-за неравномерной механической нагрузки

При установке устройства в стойку убедитесь в том, что в стойке не создаются условия для возникновения опасных ситуаций из-за неравномерной механической нагрузки.

1. При установке оборудования следует учитывать его рабочую температуру Сведения о рабочей температуре оборудования см. в разделе технических характеристик руководства по эксплуатации.

2. При установке оборудования следует обеспечить надлежащий отвод тепла от оборудования. Ниже указаны размеры необходимых зазоров между устройством и стенами.

Слева и справа: не менее 4 см

Сзади : не менее 10 см

ПРЕДУПРЕЖДЕНИЕ! (ODS-L30M/L60E)

Для подключения данного прибора к электросети с напряжением, отличным от 120 В может потребоваться другой кабель питания, переходник либо и то, и другое. Чтобы снизить риск возгорания или поражения электрическим током, для обслуживания устройства следует привлечь квалифицированных специалистов.

ПРЕДУПРЕЖДЕНИЕ: (ODS-L30M/L60E)

1. Используйте разрешенные к применению шнур питания (с 3-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную вилку с заземляющими контактами, соответствующие действующим нормам техники безопасности каждой отдельной страны.

2. Используйте шнур питания (с 3-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную вилку, соответствующие допустимым номинальным характеристикам (напряжение, сила тока).

В случае вопросов относительно использования упомянутых выше шнура питания / разъема для подключения бытовых приборов / штепсельной вилки, пожалуйста, обращайтесь к квалифицированным специалистам по сервисному обслуживанию.

(ODS-D280F)

Этот символ предупреждает пользователя о наличии важных инструкций по эксплуатации и техническому обслуживанию в документации, входящей в комплект поставки устройства.

Примечание (ODS-D280F)

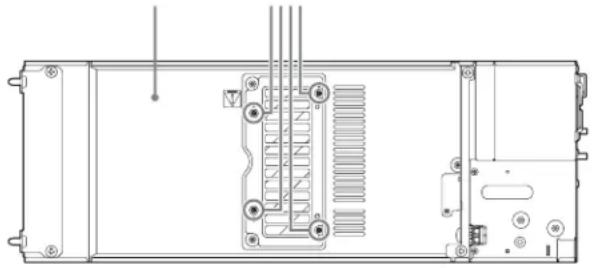

При замене воздушного фильтра отвинтите четыре винта крышки фильтра, привинченных к опорной планке. Удаление каких-либо винтов, помимо указанных, сопряжено с риском подвергнуться воздействию излучения лазера Класса 3В. Подробные сведения о процедуре замены воздушного фильтра см. в Руководстве по установке, входящем в комплект запасного фильтра.

Опорная планка Винт крышки фильтра

Следует иметь в виду, что любые изменения и модификации, не одобренные явно в данном руководстве, могут привести к невозможности использования данного оборудования.

ПРЕДУПРЕЖДЕНИЕ

Использование этого оборудования в жилой зоне может вызвать радиопомехи.

Данный аппарат не следует использовать в жилой зоне.

Осторожно! (ODS-D77F/D280F)

Использование средств управления и выполнение настройки и действий, отличных от указанных здесь, может привести к опасному радиоактивному облучению.

Осторожно! (ODS-D77F/D280F)

Использование оптических инструментов с данным изделием приведет к увеличению опасного воздействия на глаза.

EAC

Главный Модуль библиотеки оптических дисков

Сони Корпорейшн

1-7-1, Конан, Минато-ку, Токио, 108-0075 Япония

Сделано в ЯПОНИИ

Импортер на территории стран Таможенного союза АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Главный Модуль библиотеки оптических дисков ODS-L30M - это главный модуль библиотеки, который допускает установку не более двух дополнительных приводов (ODS-D77F/ODS-D280F) архива на оптических дисках (далее -приводы) и не более 30 картриджей архива на оптических дисках. Путем установки на главный модуль ODS-L30M комплекта расширения ODBK-103 (не включен в поставку), систему библиотеки оптических дисков можно связать с несколькими блоками расширения, что позволит расширять систему в соответствии с потребностями пользователя. Обеспечивая эффективное чтение и запись данных на нескольких картриджах архива на оптических дисках, модуль ODS-L30M упрощает архивирование материалов и извлечение архивных материалов (путем отправки на сервер).

К числу блоков расширения относятся блок приводов для расширения библиотеки оптических дисков ODS-L60E и блок расширения емкости библиотеки профессиональных оптических дисков ODS-L100E. Блок ODS-L60E может содержать до четырех дополнительных приводов (ODS-D77F/D280F) и до 61 картриджа архива на оптических дисках. Блок ODS-L100E может содержать до 101 картриджа архива на оптических дисках.

Приводы ODS-D77F/ODS-D280F, которые могут устанавливаться в устройствах ODS-L30M и ODS-L60E, специально предназначены для использования с устройствами ODS-L30M/L60E. Кроме того, поддержка ими интерфейса Fibre Channel обеспечивает высокую скорость обработки.

Габариты (Ш × В × Г)

445 × 308 × 992 MM (без

выступающих деталей)

Масса 31 кг (без приводов и картриджей)

Требования к источнику питания

100 B-240 B\~, 50 Гц/60 Гц

Потребляемый ток

1,6 A-3,7 A

Принадлежности

Руководство по эксплуатации (1)

Комплект для установки в стойку (1 набор)

Шайбы для монтажной платы стойки (4)

Винты (В4 × 10) (8)

Винты (В5 × 16) (8)

Монтажные кронштейны (2)

Толщиномер 025 (3)

Толщиномер 050 (3)

Толщиномер 100 (3)

Опора для высоты 025 (3)

Опора для высоты 050 (3)

Опора для высоты 100 (3)

Опора для высоты Ср. 025 (1)

Опора для высоты Ср. 050 (1)

Опора для высоты Ср. 100 (1)

Наклейки на станцию импорта/

экспорта (1 комплект)

Цифры в формате «уууу-мм» или «mm-уууу» на изделии или упаковке означают дату изготовления. В качестве варианта дата может быть указана в формате <месяц, год>.
