РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TISSEL200 Pedrollo

RU ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

FRANÇAISE

РУССКИЙ

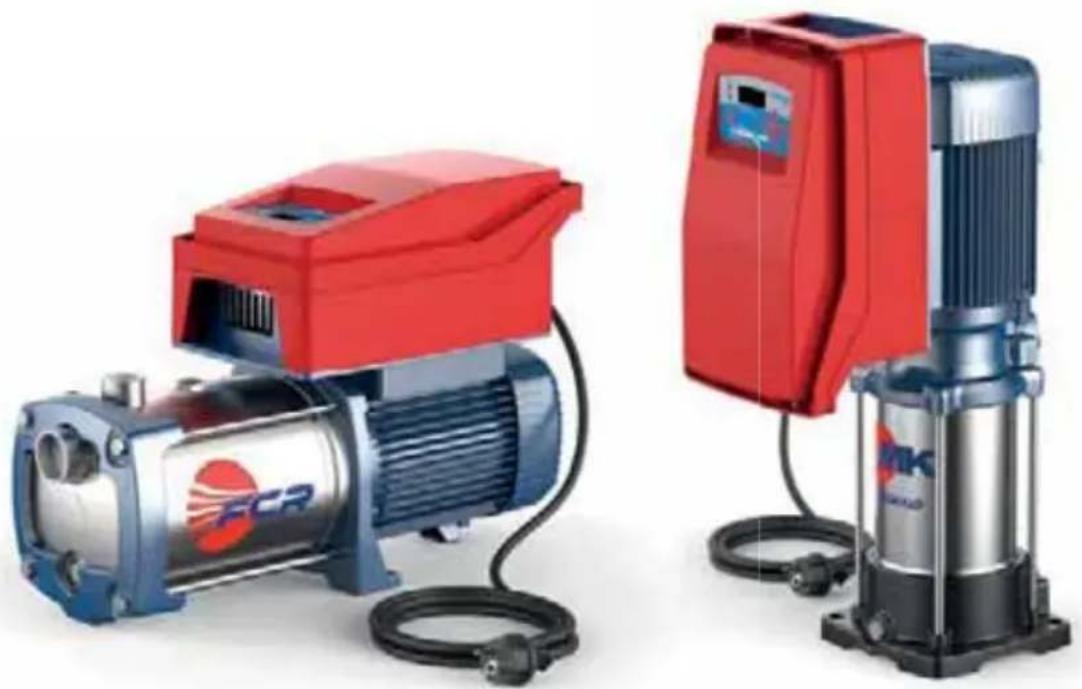

TISSEL-200

VARIATORE ELETTRONICO DI FREQUENZA (INVERTER) ELECTRONIC FREQUENCY INVERTER

ЭЛЕКТРОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ (ИНВЕРТОР)

RU ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ......92

IT - ISTRUZIONI ORIGINALI PER L'USO

INDICE

RU - ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ....93

НОРМЫ БЕЗОПАСНОСТИ 93

ОПИСАНИЕ ИЗДЕЛИЯ....94

ПЕРЕЧЕНЬ КОМПОНЕНТОВ 94

ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ 94

ОГРАНИЧЕНИЯ ЭКСПЛУАТАЦИИ ......94

ТЕХНИЧЕСКИЕ ДАННЫЕ 95

МОЩНОСТЬ И ПОГЛОЩЕНИЕ....95

САМООГРАНИЧЕНИЕ ИЗ-ЗА ПЕРЕГРУЗКИ....95

СВЕТОВАЯ СИГНАЛИЗАЦИЯ....95

МОНТАЖ......96

ПРОВЕРКИ И УКАЗАНИЯ 97

УСТАНОВКА ИЗДЕЛИЯ....97

ДАТЧИК ДАВЛЕНИЯ....97

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ 98

ЭЛЕКТРОПРОВОДКА И СОЕДИНЕНИЯ....98

ЗАПУСК....99

ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ....99

КОНФИГУРАЦИЯ ПАРАМЕТРОВ ....100

ИЗМЕНЕНИЕ УСТАНОВЛЕННОГО ДАВЛЕНИЯ....100

ПРОСМОТР РАБОЧИХ ПАРАМЕТРОВ 100

ВИЗУАЛИЗАЦИЯ ВЕРСИИ ПРОГРАММЫ ПЗУ (FW)......100

ОПРЕДЕЛЕНИЕ ЧАСТОТЫ ВЫКЛЮЧЕНИЯ .... 101

НАСТРОЙКА ПАРАМЕТРОВ СКРЫТЫХ МЕНЮ.... 101

СКРЫТЫЕ МЕНЮ....101

ИЗМЕНЕНИЕ ПАРАМЕТРОВ С ПОМОЩЬЮ КНОПОК....102

НАСТРОЙКА ОСНОВНЫХ ПАРАМЕТРОВ (BASIC)......104

НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ (ADV)...... 105

МЕНЮ ИНСПЕКЦИИ (INSP)....107

TECT 107

КАЛИБРОВКА ДАТЧИКА ДАВЛЕНИЯ .... 108

АВАРИЙНЫЕ СИГНАЛЫ 109

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ....112

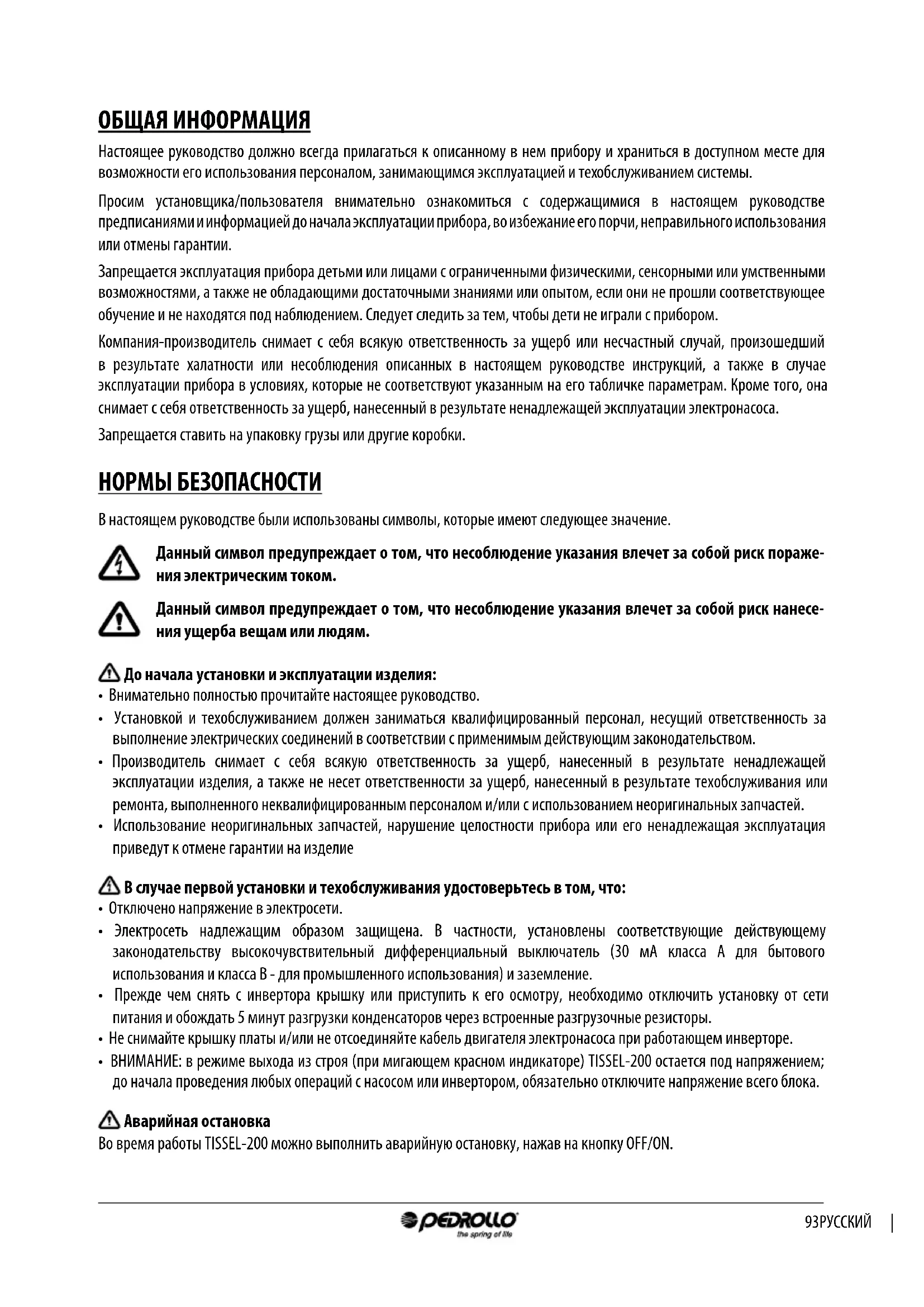

ОБЩАЯ ИНФОРМАЦИЯ

Настоящее руководство должно всегда прилагаться к описанному в нем прибору и храниться в доступном месте для возможности его использования персоналом, занимающимся эксплуатацией и техобслуживанием системы.

Просим установщика/пользователя внимательно ознакомиться с содержащимися в настоящем руководстве предписаниями и информацией до начала эксплуатации прибора, во избежание его порчи, неправильного использования или отмены гарантии.

Запрещается эксплуатация прибора детьми или лицами с ограниченными физическими, сенсорными или умственными возможностями, а также не обладающими достаточными знаниями или опытом, если они не прошли соответствующее обучение и не находятся под наблюдением. Следует следить за тем, чтобы дети не играли с прибором.

Компания-производитель снимает с себя всякую ответственность за ущерб или несчастный случай, произошедший в результате халатности или несоблюдения описанных в настоящем руководстве инструкций, а также в случае эксплуатации прибора в условиях, которые не соответствуют указанным на его табличке параметрам. Кроме того, она снимает с себя ответственность за ущерб, нанесенный в результате ненадлежащей эксплуатации электронасоса.

Запрещается ставить на упаковку грузы или другие коробки.

НОРМЫ БЕЗОПАСНОСТИ

В настоящем руководстве были использованы символы, которые имеют следующее значение.

Данный символ предупреждает о том, что несоблюдение указания влечет за собой риск поражения электрическим током.

Данный символ предупреждает о том, что несоблюдение указания влечет за собой риск нанесения ущерба вещам или людям.

⚠️ До начала установки и эксплуатации изделия:

• Внимательно полностью прочитайте настоящее руководство.
• Установкой и техобслуживанием должен заниматься квалифицированный персонал, несущий ответственность за выполнение электрических соединений в соответствии с применимым действующим законодательством.
• Производитель снимает с себя всякую ответственность за ущерб, нанесенный в результате ненадлежащей эксплуатации изделия, а также не несет ответственности за ущерб, нанесенный в результате техобслуживания или ремонта, выполненного неквалифицированным персоналом и/или с использованием неоригинальных запчастей.
• Использование неоригинальных запчастей, нарушение целостности прибора или его ненадлежащая эксплуатация приведут к отмене гарантии на изделие

В случае первой установки и техобслуживания удостоверьтесь в том, что:

• Отключено напряжение в электросети.
• Электросеть надлежащим образом защищена. В частности, установлены соответствующие действующему законодательству высокочувствительный дифференциальный выключатель (30 мА класса А для бытового использования и класса В - для промышленного использования) и заземление.
• Прежде чем снять с инвертора крышку или приступить к его осмотру, необходимо отключить установку от сети питания и обождать 5 минут разгрузки конденсаторов через встроенные разгрузочные резисторы.
• Не снимайте крышку платы и/или не отсоединяйте кабель двигателя электронасоса при работающем инверторе.
• ВНИМАНИЕ: в режиме выхода из строя (при мигающем красном индикаторе) TISSEL-200 остается под напряжением; до начала проведения любых операций с насосом или инвертором, обязательно отключите напряжение всего блока.

⚠️ Аварийная остановка

Во время работы TISSEL-200 можно выполнить аварийную остановку, нажав на кнопку OFF/ON.

ОПИСАНИЕ ИЗДЕЛИЯ

TISSEL-200 это регулятор скорости со следующими характеристиками.

• Получает однофазное напряжение переменного тока.
• Преобразует его в трехфазное выходное напряжение переменного тока.
• Поддерживает давление в установке на постоянном уровне (кривые с переменным вращением).
• Контролирует гидравлические и электрические рабочие параметры и защищает электронасос от аномалий.
• Может быть оснащен модулем расширения, обеспечивающим параллельную работу с другими инверторами насосной группы и управление сигналом на входе и на выходе.
• Может быть адаптирован к любой, в том числе уже существующей, установке нагнетания давления.
• Ограничивает значение пускового и рабочего тока, обеспечивая экономию энергии.
• Позволяет выбирать напряжение питания и на выходе.

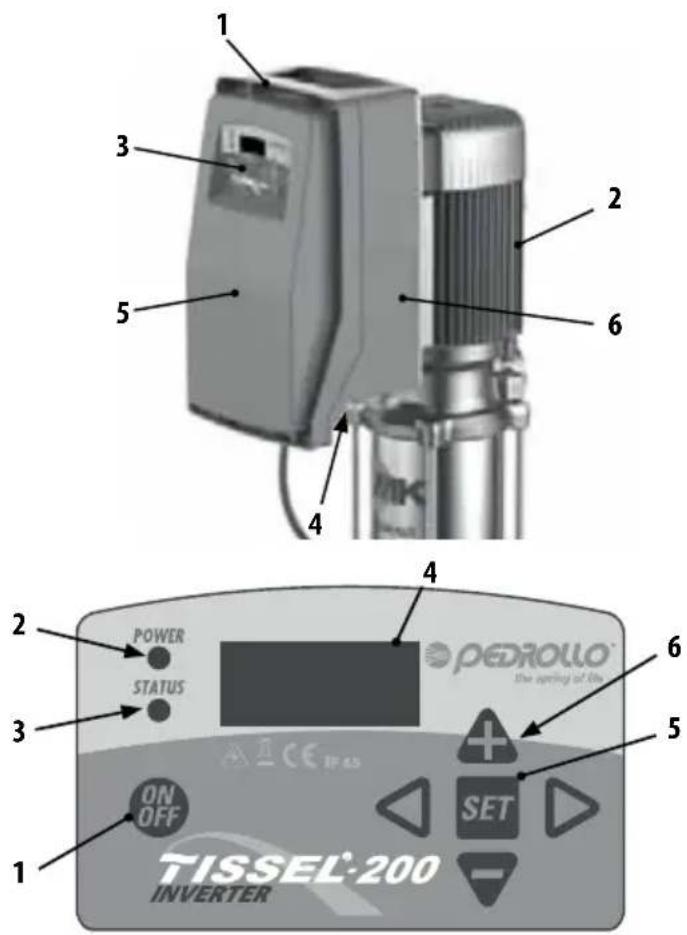

ПЕРЕЧЕНЬ КОМПОНЕНТОВ

1. Инвертор
2. Электронасос
3. Панель управления
4. Кабельная муфта
5. Крышка модуля мощности
6. Табличка с техническими данными

1 2 3 4 5 6 TISSEL-200 INVERTER POWER STATUS ON OFF SET PEDROLLO the spring of fly 4 5

ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ

1. Кнопка включения/выключения ON/OFF
2. Красный индикатор подключения к сети POWER
3. Зеленый индикатор работы STATUS
4. Дисплей
5. Кнопка SET
6. Кнопки со стрелками для перемещения

ОГРАНИЧЕНИЯ ЭКСПЛУАТАЦИИ

• Максимальное рабочее давление: 9 бар (130 p.s.i)
- Допустимые жидкости: чистая вода и химически неагрессивные жидкости; если в жидкости содержатся примеси, установите на входе фильтр.
- Максимальная температура окружающей среды: 40°C, с возможностью проветривания.
- Минимальная температура окружающей среды: 0 °C
• Максимальная температура жидкости: 55 °C
- Минимальная температура жидкости: 0 °C
- Допустимое колебание напряжения питания: ±10% от значения на табличке.
• TISSEL-200 не предназначен для перекачивания горючих жидкостей или для эксплуатации во взрывоопасной среде.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Напряжение питания: 230±10% В однофазное
  • Напряжение на выходе: 230 В трехфазное
  • Частота: 50-60 Гц
• Степень защиты: IP 65
• Вертикальное рабочее положение, с подачей жидкости снизу и выводом вверху.

ВНИМАНИЕ: при низком напряжении (-10% от номинального напряжения) возможно возникновение избыточного тока при запуске и работе на максимальной мощности

МОЩНОСТЬ И ПОГЛОЩЕНИЕ

Модель В вход В выход А выход P2 макс (кВт) P2 макс (лош.сил)

TISSEL-200 (7 A) 1 \~ 230 B 3 \~ 230 B 7 1.1 1.5

TISSEL-200 (12 A) 1 \~ 230 B 3 \~ 230 B 12 2.2 3.0

САМООГРАНИЧЕНИЕ ИЗ-ЗА ПЕРЕГРУЗКИ

В случае, если выявленное инвертором значение тока или температура компонентов инвертора превысят пределы безопасности, TISSEL-200 постепенно снизит рабочую частоту до понижения вышеуказанных значений до приемлемого уровня.

СВЕТОВАЯ СИГНАЛИЗАЦИЯ

ВКЛ	POWER ○ STATUS ○	TISSEL-200 не выявил электропитание. ВНИМАНИЕ: не гарантировано отсутствие электропитания. Возможно, модуль находится в аварийном режиме, но под напряжением.
	POWER ○ STATUS ○	TISSEL-200 под напряжением, но насос не работает (STAND-BY)
ВЫКЛ	POWER ○ STATUS ○	TISSEL-200 под напряжением и насос работает
	POWER ○ STATUS ○	TISSEL-200 под напряжением, но НЕ РАБОТАЕТ (или в ТЕСТ). Только ручной перезапуск
МИГАЕТ	POWER ○ STATUS ○	TISSEL-200 в аварийном режиме, только ручной перезапуск

МОНТАЖ

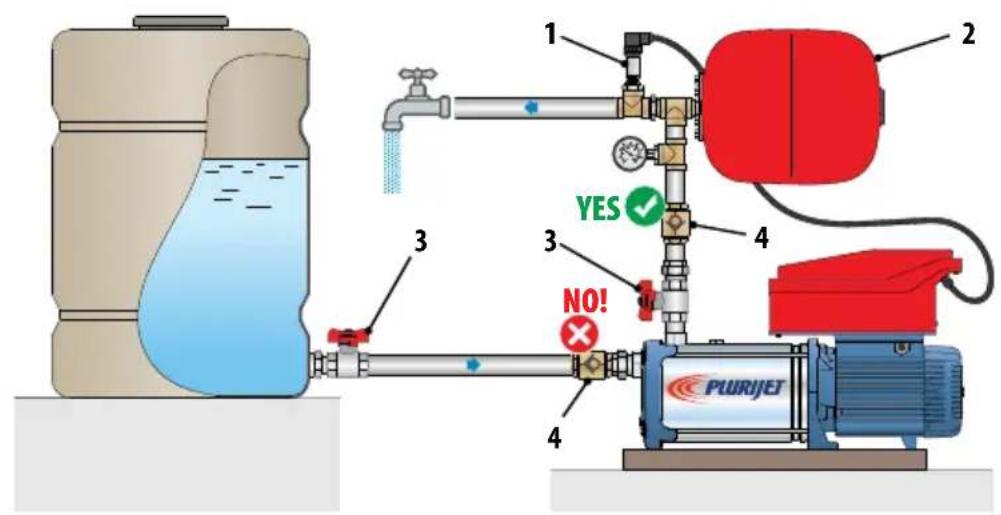

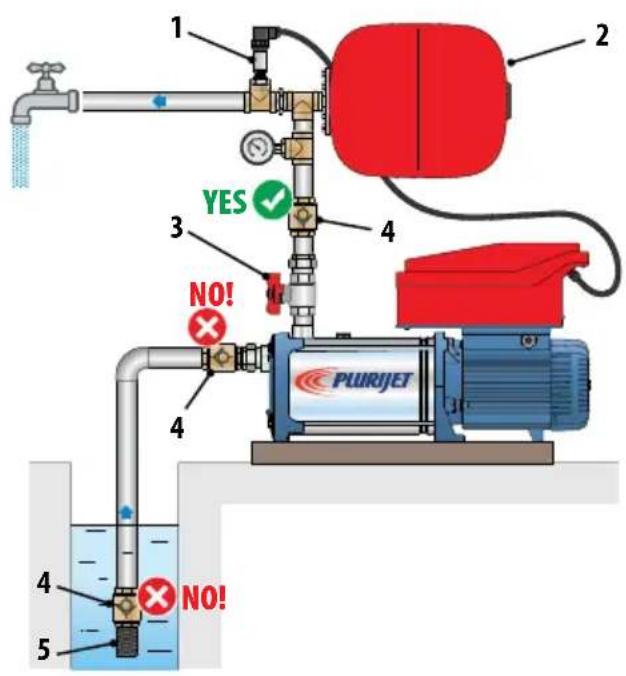

TS2-PLURIJET

1 2 3 4 YES ✓ NO! PLURJET 4 5 NO!

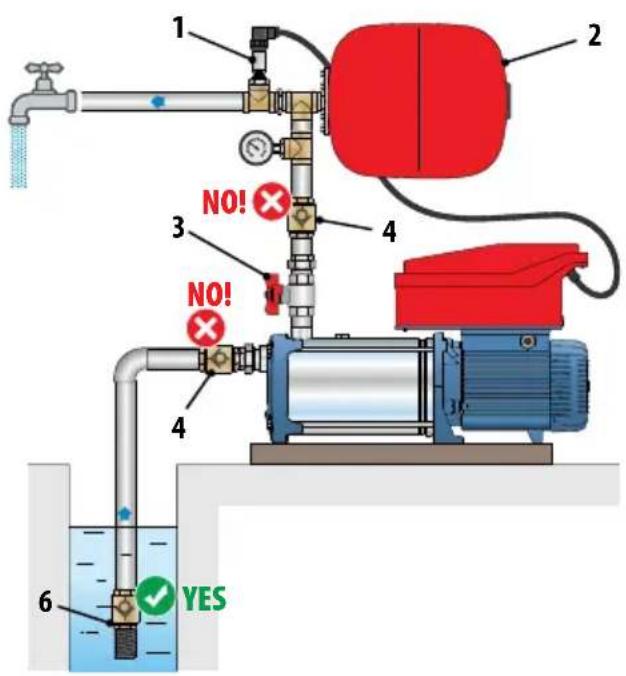

TS2-MK TS2-CR TS2-FCR

1 2 3 4 NO! NO! 4 6 YES

TS2-PLURIJET TS2-MK TS2-CR

1 2 3 YES ✓ NO! 4 PLURJET

КОМПОНЕНТЫ СИСТЕМЫ

1. Датчик давления
2. Расширительный бак
3. Запорный кран (вентиль)
4. Обратный клапан
5. Сетчатый фильтр
6. Обратный клапан

ПРОВЕРКИ И УКАЗАНИЯ

На этапе первого монтажа и техобслуживания, проверьте ОТСУТСТВИЕ НАПРЯЖЕНИЯ в электросети

На этапе первого монтажа и техобслуживания, проверьте ОТСУТСТВИЕ ДАВЛЕНИЯ в установке

ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ КРЫШКИ ИНВЕРТОРА

Удостоверьтесь в том, что электросеть надлежащим образом защищена. В частности, установлены соответствующие действующему законодательству высокочувствительный дифференциальный выключатель (30 мА класса А для бытового использования и класса В - для промышленного использования) и заземление.

Проверьте соответствие указанных на табличке данных параметрам установки.

Установите TISSEL-200 в помещении:

• защищенном от воздействия внешних атмосферных факторов;
• хорошо проветриваемом, достаточно сухом и защищенном от пыли;
• защищенном от вредной вибрации или механических усилий подсоединенных труб.

УСТАНОВКА ИЗДЕЛИЯ

• Прикрепите блок с помощью винтов к горизонтальному основанию.
• Если насос должен быть установлен на улице, где возможны морозы, защитите его от замораживания.

ВАЖНО

Для обеспечения надлежащей работы TISSEL-200 необходимо установить соответствующий расширительный бак..

• Расширительный бак::
– Собирает находящуюся под давлением воду для сокращения до минимума количество запусков насосов.
– Необходим при наличии небольших утечек в установке.
— Поглощает возможно возникающее в установке избыточное давление.
– Минимальный необходимый объем в литрах (для мембранных моделей) должен составлять приблизительно 10% от максимальной производительности отдельного насоса, выраженной в л/мин.
Пример стандартного применения: Qmax = 80 л/мин → V = 80 x 10% = 8 литров (округлен в сторону увеличения до коммерческого размера).
– Давление предварительной зарядки (при пустой установке): прибл. 70% рабочего давления:
Пример: Pset = 4 бар → Давление предварительной зарядки = 4 x 70% = 2,8 бар.
- Подсоедините надлежащим образом к установке прилагаемый датчик давления (см. следующий раздел).

ДАТЧИК ДАВЛЕНИЯ

Датчик давления — это преобразователь, предназначенный для измерения давления жидкости или газа посредством направления электрического сигнала на приемник в аналоговом формате. По этой причине датчики давления называются также преобразователями давления.

Принцип его работы основан на физической деформации находящегося в мембране преобразователя тензометра: электрическое сопротивление пропорционально применяемому давлению, которое преобразуется в электросигнал. Он передается на выходе в виде тока силой от 4 до 20 миллиампер.

Датчик давления должен быть установлен на установке согласно следующему рисунку (см. предыдущие страницы)

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

• Электрические соединения между электронасосом и инвертором полностью выполнены на фабрике и поэтому для работы не требуется выполнения никаких других операций.
  • TISSEL-200 подсоединяется к электросети (230 В / 50 Гц) с помощью шнура питания.

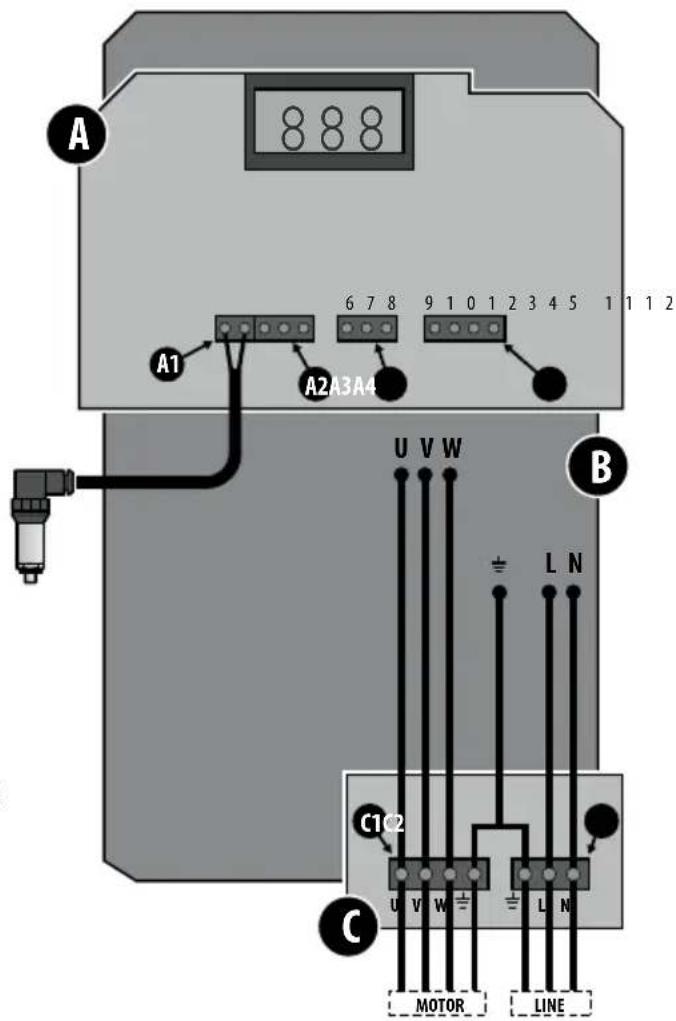

ЭЛЕКТРОПРОВОДКА И СОЕДИНЕНИЯ

Инвертор состоит из 3 плат:

A) Контрольной платы
В) Силовой платы
С) Платы питания и выхода двигателя

На плате A имеется 4 соединителя:

A1) 2-полюсный соединитель ДАТЧИКА ДАВЛЕНИЯ

Описание функций зажимов:

1.+В пост.тока (цвет провода датчика: коричневый)
2. 4÷20 mA (цвет провода датчика: белый)

A2) 3-полюсный соединитель ДАТЧИКА ПОТОКА

Описание функции зажимов:

A3) 3-полюсный соединитель СЕРИЙНОГО СОЕДИНЕНИЯ

(Связь между параллельно соединенным инвертором с конфигурацией MASTER/SLAVE)

Описание функций зажимов:

1. RS 485 D+
2. RS 485 D-
3. RS 485 или GND

A4) 4-полюсный соединитель СИГНАЛОВ НА ВХОДЕ/ВЫХОДЕ

(например: на входе сигнала уровня и на выходе — аварийного сигнала)

Описание функций зажимов:

9.+Vdc
10. INPUT
11. COMMON OUTPUT
12. N.O. NORMALY OPEN FLOW OUTPUT

На плате С находятся 2 соединителя:

C1) 4-полюсный соединитель ВЫХОДА ДВИГАТЕЛЯ

C2) 3-полюсный соединитель ПИТАНИЯ

A 8 8 8 A1 6 7 8 9 1 0 1 2 3 4 5 1 1 1 2 A2A3A4 B U V W ± L N C1 C2 C U V W ± L N MOTOR LINE

ЗАПУСК

ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ

• Перед пуском полностью прочтите данное руководство и следуйте приведенным в нем инструкциям во избежание выполнения ошибочных настроек и маневров, которые могут привести к проблемам в работе оборудования.
• Не запускайте электронасос всухую даже на несколько секунд.
• Прежде чем запустить электронасос, осуществите его наполнение (заливка насоса перед пуском).
  • Вставьте вилку питания в розетку.
• Дождитесь окончания STARTING (Запуска)(около 10 секунд).
• По истечении 10 секунд этап STARTING (Запуск) завершится и TISSEL-200 вернется в исходные условия работы на момент своего последнего подключения к сети:

— РАБОТАЕТ, если в момент последнего выключения он был в режиме РАБОТАЕТ.

– НЕ РАБОТАЕТ, если в момент последнего выключения он НЕ РАБОТАЛ (OFF).

При случайном падении напряжения, если TISSEL-200 был в режиме РАБОТАЕТ (ON), при восстановлении сети он автоматически вернется в режим РАБОТАЕТ (ON).

• Для запуска TISSEL-200 нажмите кнопку (2) ON/OFF на панели управления.
  • TISSEL-200 начнет работать.
• Если электронасос был наполнен неправильно переведите TISSEL-200 в режим ТЕСТ (ручная работа) и постепенно откройте нагнетательный клапан (для работы в режиме ТЕСТ см. соответствующий раздел настоящего руководства).

ВНИМАНИЕ: инвертор отлично настроен на заранее установленные заводские параметры для правильной работы с подсоединенным к нему электронасосом.

При необходимости изменения заданных заводских параметров TISSEL-200, отрегулируйте инвертор, используя параметры из СКРЫТЫХ МЕНЮ (см. Раздел НАСТРОЙКА ПАРАМЕТРОВ В СКРЫТЫХ МЕНЮ).

ИЗМЕНЕНИЕ УСТАНОВЛЕННОГО ДАВЛЕНИЯ

Для увеличения на 0,1 бар нажать одновременно кнопки	SET +	es.: P 3.2 → P 3.3
Для уменьшения на 0,1 бар нажать одновременно кнопки	SET +	es.: P 3.2 → P 3.1

ПРОСМОТР РАБОЧИХ ПАРАМЕТРОВ

- Для просмотра на дисплее параметров во время работы пользуйтесь кнопками

- При нажатии кнопки

можно вернуться к просмотру на дисплее давления установки.

ДИСПЛЕЙ ОПИСАНИЕ ЕД.ИЗМ.
P 3.2	ДАВЛЕНИЕ УСТАНОВКИИзмеренное в установке давление	bar
F 45	РАБОЧАЯ ЧАСТОТАМгновенная частота работы двигателя	Hz
A 6.5	ПОТРЕБЛЯЕМЫЙ ТОКМгновенный потребляемый двигателем ток- ВНИМАНИЕ: эффективное значение:считывание значений тока на входе и на выходе инвертора с помощью обычных измерит.приборов (напр., амперометрич.клещей) может оказаться неточным.	A
Tm 50	ТЕМПЕРАТУРА МОДУЛЯ МОЩНОСТИТемпература электронного модуля мощности инвертора	°C

ВИЗУАЛИЗАЦИЯ ВЕРСИИ ПРОГРАММЫ ПЗУ (FW)

Для просмотра версии программы ПЗУ (FW) модуля ИНТЕРФЕЙСА (FWI) и модуля МОЩНОСТИ (FWP):

- Установите TISSEL-200 в режим НЕ РАБОТАЕТ (OFF), нажав кнопку

• Нажмите одновременно кнопки

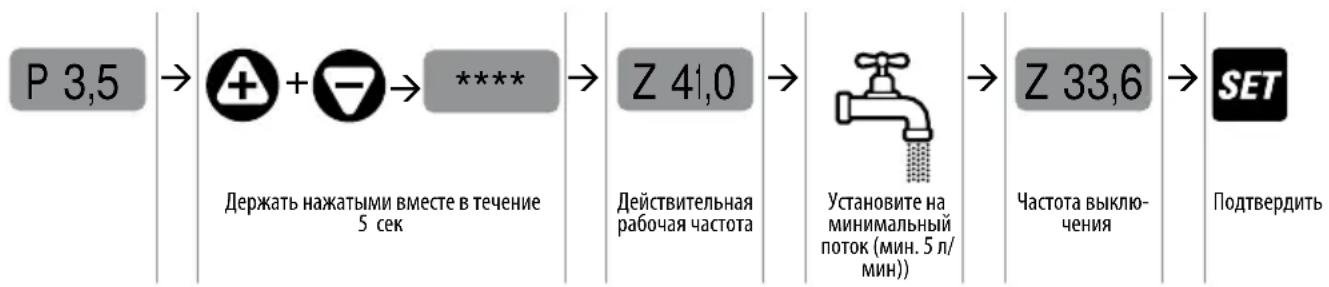

ОПРЕДЕЛЕНИЕ ЧАСТОТЫ ВЫКЛЮЧЕНИЯ

(возможно только в режиме АВТОМАТИЧЕСКОЙ РАБОТЫ)

- Частота выключения — это задаваемый предел минимальной частоты. До тех пор, пока рабочая частота будет превышать это значение (или будет существовать запрос воды) инвертор будет поддерживать насос во включенном состоянии. При снижении рабочей частоты ниже данного предела (или прекращения запроса воды) инвертор остановит насос.

НАСТРОЙКА ПАРАМЕТРОВ СКРЫТЫХ МЕНЮ

Для входа в СКРЫТЫЕ МЕНЮ, где находятся продвинутые параметры, и при необходимости изменения их заданных заводских значений, выполните следующие действия.

- Установите TISSEL-200 в режим НЕ РАБОТАЕТ (OFF), нажав кнопку

- Нажмите одновременно кнопки

СКРЫТЫЕ МЕНЮ

BASIC	ПараметрыОСНОВНОГО МЕНЮ	ОСНОВНЫЕ ПАРАМЕТРЫ, кот.необходимо установить в зависимости от приложения.
ADV	ПараметрыПРОДВИН. МЕНЮ	ПРОДВИНУТЫЕ ПАРАМЕТРЫ, улучшающие работу и требующие углубленного знания системы.
INSP	ПараметрыМЕНЮ ИНСПЕКЦИИ	ПАРАМЕТРЫ ИНСПЕКЦИИ, позволяющие пользоват. контролировать работу системы; показывают кол-во часов работы, запусков, хронологию авар.сигналов и.т.д.
TEST	Режим ТЕСТ(доступен только в режиме OFF)	Режим ТЕСТ позволяет запускать и останавливать насос в ручном режиме (кнопка ON/OFF), и менять частоту с интервалом 1 Hz. Позволяет также контролировать рабочие параметры двигателя и инвертора.

ВНИМАНИЕ: при работе в ручном режиме отключаются некоторые автоматические проверки и оператор должен стараться избегать ошибок.

ИЗМЕНЕНИЕ ПАРАМЕТРОВ С ПОМОЩЬЮ КНОПОК

Для ПЕРЕМЕЩЕНИЯ по параметрам СКРЫТЫХ МЕНЮ пользуйтесь кнопками

Для ВХОДА и ВЫХОДА из параметров пользуйтесь кнопками

Для ИЗМЕНЕНИЯ параметров пользуйтесь кнопками

СТРУКТУРА МЕНЮ

BASIC

Р УСТАНОВЛЕННОЕ ДАВЛЕНИЕ

SS ВЕРХНИЙ ПРЕДЕЛ ИЗМЕРЕНИЙ ДАТЧИКА ДАВЛЕНИЯ

A TOK ДВИГАТЕЛЯ

OF ЧАСТОТА ВЫКЛЮЧЕНИЯ

RO ВРАЩЕНИЕ ДВИГАТЕЛЯ (только в моделях М/Т)

ADV (ADVANCED)

d ДИФФЕРЕНЦ.ДАВЛЕНИЕ ПЕРЕЗАПУСКА

PD МИНИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ (% - i-DRY

W АДРЕС ИНВЕРТОРА

RF СКОРОСТЬ РЕАКЦИИ ИНВЕРТОРА

TF ЗАДЕРЖКА ОСТАНОВКИ ПРИ ОТСУТСТВИИ ПОТОКА

Td ЗАДЕРЖКА ОСТАНОВКИ ПРИ РАБОТЕ ВСУХУЮ

ТР ИНТЕРВАЛ ПЕРЕЗАПУСКОВ ПРИ РАБОТЕ ВСУХУЮ

EI СИГНАЛ НА ВХОДЕ

EO СИГНАЛ НА ВЫХОДЕ

Lf МИНИМАЛЬНАЯ РАБОЧАЯ ЧАСТОТА

HF МАКСИМАЛЬНАЯ РАБОЧАЯ ЧАСТОТА

	FS	ЧАСТОТА СООБЩЕНИЯ МОДУЛЯ
	LP	ПОРОГ АВАР.СИГНАЛ. ИЗ-ЗА НИЗКОГО ДАВЛЕНИЯ
	FWS	НАЛИЧИЕ ДАТЧИКА ДАВЛЕНИЯ
	2P	ВТОРОЕ УСТАНОВЛЕННОЕ ДАВЛЕНИЕ
	SET.T	ВОССТАНОВЛЕНИЕ ЗАВОДСКИХ ПАРАМЕТРОВ
INSP	(INSPECTION)
	WH	ЧАСЫ РАБОТЫ НАСОСА
	TH	ЧАСЫ ВКЛЮЧЕНИЯ ИНВЕРТОРА
	NS	ОБЩЕЕ КОЛ-ВО ЗАПУСКОВ
	SH	СРЕДНЕЕ КОЛ-ВО ЗАПУСКОВ
	E1	ПОСЛЕДНЯЯ ОШИБКА
	E1H	ВРЕМЯ ПОСЛЕДНЕЙ ОШИБКИ
	....
	E4	ЧЕТВЕРТАЯ С КОНЦА ОШИБКА
	E4H	ВРЕМЯ ЧЕТВЕРТОЙ С КОНЦА ОШИБКИ
	EE	ОБНУЛЕНИЕ ОШИБОК
TEST

НАСТРОЙКА ОСНОВНЫХ ПАРАМЕТРОВ (BASIC)

ОСНОВНЫЕ ПАРАМЕТРЫ для конфигурации инвертора должны быть обязательно настроены на этапе его монтажа.

BASIC

ДИСПЛЕЙ ПАРАМЕТРЫ ОПИСАНИЕ			ЕД.ИЗМ.	Уст.	Мин	Макс	Шаг
P 3,5	УСТАНОВЛ. ДАВЛЕНИЕ	Устанавл.постоянное знач. давления в установке.	бар 3,5 19 0,1
			psi 50 15 130 1,5
SS 16	ВЕРХНИЙ ПРЕДЕЛ ИЗМЕРЕНИЙ ДАТЧИКА ДАВЛЕНИЯ	Установите верхний предел измерений датчика давления: 10-16-25-40 бар	бар 16 10 40 -
A 6,0	ТОК ДВИГАТЕЛЯ Устан.номинал.ток двигателя на выходе (паспортный ток двигателя)		A	v.mod.	v.mod.	v.mod.	0,1
OF 40	ЧАСТОТА ОСТАНОВКИ ИЗ-ЗА МИНИМ. ПОТОКА	Устанавливает частоту, ниже которой поток считается меньше минимального рабочего значения.	Hz 40 25 60 1
RO→	НАПРАВЛ.ВРАЩЕНИЯ ДВИГАТЕЛЯ	Устанавл. направление вращения двигателя (по/против час.стрелки)	-	-	-	-	-

НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ (ADV)

Далее перечислены ПРОДВИНУТЫЕ ПАРАМЕТРЫ, которые усовершенствуют работу системы и требуют ее углубленного знания

ADV

ДИСПЛЕЙ ПАРАМЕТРЫ ОПИСАНИЕ			ЕД.ИЗМ.	Уст.	Мин	Макс	Ша
d 0.4	ДИФФЕРЕНЦ. ДАВЛЕНИЕ ПЕРЕЗАПУСКА	Устанавливает дифференциал между выбранным (УСТАНОВЛ.ДАВЛ.) и действит.давл.перезапуска	6ap0,40,41,00,1
			psi66151,5
Pd 50	ДАВЛЕНИЕ IDRY Устанавливает значение минимального давления (выраженного как % от УСТАНОВЛЕННОГО давления), которого необходимо достичь во избежание срабатывания аварийного сигнала работы всухую. При установке значения на 0% сигнализация работы всухую из-за минимального давления будет отключена.		%100	100	1
W NC	АДРЕС ИНВЕРТОРА Определяет функцию каждого инвертора (STAND ALONE / MASTER / SLAVE).		- NC NC/ MS/ S1/ S2
RF 3	СКОРОСТЬ РЕАКЦИИ ИНВЕРТОРА	Устанавливает скорость реакции инвертора на изменения давления	-	3	1	5	1
TF 7	ЗАДЕРЖКА ОСТАНОВКИ ИЗ-ЗА ОТСУТСТВИЯ ПОТОКА	Устанавливает задержку остановки насоса в условиях отсутствия потока.	sec	71151
Td 10	ЗАДЕРЖКА ОСТАНОВКИ ПРИ РАБОТЕ ВСУХУЮ	Устан. задержку остановки в усл.работы всухую.	sec	10	1	100	1
TP 10	ИНТЕРВАЛ ПЕРЕЗАПУСКОВ ПРИ РАБОТЕ ВСУХУЮ	Устан. интервал между 2 попытками автомат.перезапуска после остан. из-за работы всухую.При устан. знач. на “0” отключ.автомат. попытки перезапуска.	min	10	0	100	1
EI 1	СИГНАЛ НА ВХОДЕ Устанавливает ФУНКЦИЮ сигнала на входе, типа чистого контакта; закрытие контакта активирует данную функцию.		-	1	0	5	1
			EI = 0: отсутствие функции; режим на входе игнорируетсяEI = 1: вход сигнала уровняEI = 2: старт и стоп внешнего сигналаEI = 3: переход ко 2ой SETPOINT давленияEI = 4: вход сигнала внеш.потокаEI = 5: вход сигнала обнуления авар.сигнала
EO 1	СИГНАЛ НА ВЫХОДЕ	Устан. функцию сигнала на выходе тип чистого контакта NO.	-	1	0	3	1
		EO = 0: отсутствие функции: реле не включаетсяEO = 1: авар.выход; реле включ. при инверторе в режиме аварииEO = 2: насос работает: реле включ. при работающем насосеЕΟ = 3: функция рециркул.; включ. реле на выходе в опред. пар. AI интервалы времени.Max 0,5 A @ 240 VacMax 0,5 A @ 30 Vdc
LF 30	МИНИМАЛЬНАЯ РАБОЧАЯ ЧАСТОТА	Устанавливает минимальную рабочую частоту.	Hz 30	25	401

См.далее >

ДИСПЛЕЙ ПАРАМЕТРЫ ОПИСАНИЕ			ЕД.ИЗМ.	Уст.	Мин	Макс	Шаг
HF 50	МАКСИМАЛЬНАЯ РАБОЧАЯ ЧАСТОТА	Устанавл. макс. раб. частоту.ВНИМАНИЕ: увелич. Макс.частоты выше номинал.частоты может привести к перегрузкам двигателя.	Hz MF		MF-10	MF+5	1
FS 8	ЧАСТОТА СООБЩЕНИЯ МОДУЛЯ	Устанавливает частоту коммутации модуля мощности kHz 8 4 10 2
LP 0,2	ПОРОГ СРАБАТЫВАНИЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ ИЗ-ЗА НИЗКОГО ДАВЛЕНИЯ	Устанавливает порог срабатывания аварийной сигнализации из-за слишком низкого рабочего давления (возможно, по причине неисправной трубы).	bar 0,2 0 10 0,1
FWS 0	ДАТЧИК ПОТОКА Устанавливает наличие / отсутствие датчика потока:0 = датчик отсутствует1 = датчик потока присутствует		-0	0	1	1
2P 2.5	ВТОРОЕ УСТАНОВЛЕННОЕ ДАВЛЕНИЕ	Устанавливает второе (постоянное) значение давления установки. Для его активации необходимо настроить параметр EI в продвинутых параметрах.	bar 2,5 1 9 0,1
			psi 50 15	130	1,5
SET.F	ВОССТАНОВЛЕНИЕ ЗАВОДСКИХ ПАРАМЕТРОВ	Держать нажатой кнопку ENTER до появления на дисплее «ОК»; все параметры вернутся к заводским значениям.

МЕНЮ ИНСПЕКЦИИ (INSP)

Меню INSP (инспекция) позволяет просматривать хронологию работы инвертора, в частности, количество часов работы, количество запусков, информацию об аварийных сигналах.

INSP WH

ЧАСЫ РАБОТЫ НАСОСА Часы работы насоса (при работе двигателя)

TH

ЧАСЫ ВКЛЮЧЕНИЯ ИНВЕРТОРА

Часы работы (при включ.устройстве, с насосом в реж.работы или STAND-BY)

NS

ОБЩЕЕ КОЛ-ВО ЗАПУСКОВ

Кол-во запусков насоса с момента установки.

SH

СРЕДНЕЕ КОЛ-ВО ЗАПУСКОВ

Среднее кол-во запусков в час включения инвертора

E1

ПОСЛЕДНЯЯ ОШИБКА Последняя зарегистрированная ошибка

EH

ВРЕМЯ ПОСЛЕДНЕЙ ОШИБКИ

Время посл.зарегистр.ошибки (по отн.к ТН)

EE

ОБНУЛЕНИЕ ОШИБОК Позволяет обнулить перечень ошибок; для

обнуления Перечня нажать кнопку SET и держать нажатой до появления "ОК" на дисплее

(SET → **** → OK)

TECT

Для ручного запуска и регулировки насоса:

• Войдите в режим ТЕСТ через доступ в скрытых меню.
• Выполните описанные ниже действия для запуска и регулировки скорости насоса.
• Во время ТЕСТА можно просматривать любые рабочие параметры (через просмотр рабочих параметров.

ИНСТРУКЦИЯ		ДИСПЛЕЙ
Режим ТЕСТ (на дислее появится надпись TEST)		TEST
Запустите насос, нажав кнопку OFF/ON; насос запустится на миним.частоте		P 2.0
Проверьте рабочую частоту с помощью стрелки		F 30
Измените раб.частоту шагами по 1 Гц с помощью стрелок		F 35
Проверьте рабочие параметры с помощью стрелок		A 3.5
В конце ТЕСТА остановите насос, нажав кнопку OFF/ON		OFF

КАЛИБРОВКА ДАТЧИКА ДАВЛЕНИЯ

Для калибровки датчика давления необходимо обеспечить:

• НУЛЕВОЕ значение (отсутствие давления в установке).
• Контрольное значение (например, установка с давлением 5 бар).

Необходимо иметь:

• Дополнительный манометр, установленный на контуре подачи инвертора.
• Запустить насос (открыть кран).

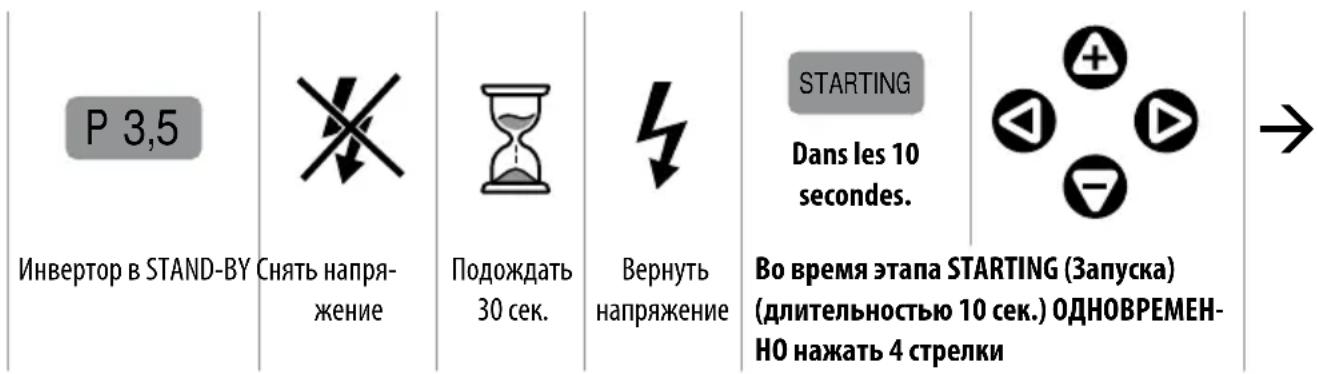

Для получения доступа к калибровке, начиная с положения ИНВЕРТОРА в режиме STAND-BY

P 3,5 Инвертор в STAND-BY Снять напряжение Подождать 30 сек. Вернуть напряжение STARTING Dans les 10 secondes. Во время этапа STARTING (Запуска) (длительностью 10 сек.) ОДНОВРЕМЕН- НО нажать 4 стрелки

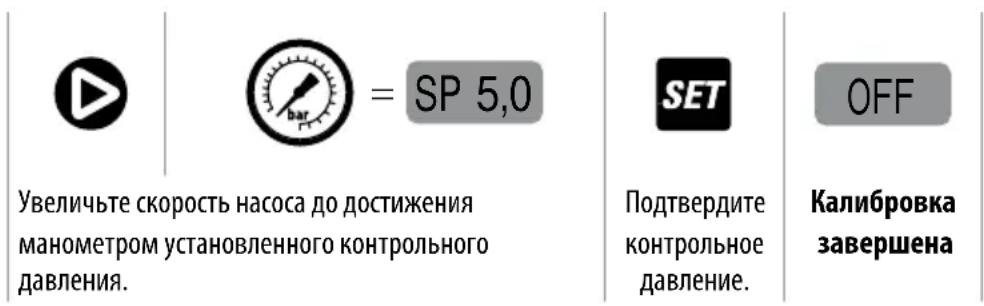

Калибровка

SP 0,0 SP SET Запрос НУЛЕВОГО значения в бар Если Р на установке = 0 Подтвердить кнопкой SET Запрос контрольного значения 5,0 бар Если насос НЕ достигает значения 5 бар УМЕНЬШИТЕ контрольное давление Откройте кран Запустите насос Проверьте давление в установке

Увеличьте скорость насоса до достижения манометром установленного контрольного давления. = SP 5,0 Подтвердите контрольное давление. OFF Калибровка завершена

АВАРИЙНЫЕ СИГНАЛЫ

OVER CURRENT	Аварийный сигнал из-за превышения током предусмотренного допустимого предела.Инвертор останавливает насос; только ручной перезапуск.
CURRENT LIMIT Аварийный	сигнал из-за превышения током мощности модуля.Инвертор останавливает насос; только ручной перезапуск.
DRY RUNNING Происходит, если насос не достигает настроенного процентного соотношенияУСТАНОВЛЕННОГО давления, выраженного параметром Pd (см. раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ);инвертор останавливает насос. Ошибка обнуляется по истечении времени TP (см. раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ).
DRY RUNNING PF	Происходит, если электрический параметр COSFI (коэффициент мощности) опускается до значения, означающего работу двигателя вхолостую. Инвертор останавливает насос. Ошибка обнуляется по истечении времени TP (см. Раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ).
P ERROR Происходит, если контрольная плата не получает сигнала с датчика давления. Ошибка автоматически обнуляется при поступлении сигнала.
LOW PRESS	Происходит, если насос вращается на максимальной частоте при наличии потока, а давление не достигает значения параметра LP (см. Раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ – по умолчанию 0,2 бар). Инвертор останавливает насос и ошибка обнуляется по истечении времени TP (см. Раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ).
LOW VOLTAGEВыявлено падение напряжение (даже очень непродолжительное), превышающее допустимый для работы предел (-15%); инвертор останавливает насос; ошибка обнуляется спустя минуту и инвертор автоматически возобновляет свою работу.
HIGH VOLTAGE	Выявлено избыточное напряжение (даже очень непродолжительное), превышающее допустимый для работы предел (+15%); инвертор останавливает насос; ошибка обнуляется спустя минуту и инвертор автоматически возобновляет свою работу.
OVER TEMP. Температура модуля инвертора достигла критического предела.Инвертор останавливает насос; ошибка обнуляется при снижении температуры до 70°C и инвертор автоматически возобновляет свою работу.
COM ERROR	Выявлена внутренняя ошибка связи; если сообщение не исчезает, это может привести к повреждению электронных плат.
LOW LEVELПоявляется когда цифровой вход сконфигурирован как сигнал уровня (EI=1 – см. Раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ), и отсутствует сигнал. При возвращении сигнала сообщение исчезнет и инвертор возобновит нормальную работу.
EXT OFFПоявляется когда цифровой вход сконфигурирован как включение от внешней команды (EI=2 – см. Раздел НАСТРОЙКА ПРОДВИНУТЫХ ПАРАМЕТРОВ), и отсутствует сигнал. При возвращении сигнала (внешнего включения) сообщение исчезнет и инвертор возобновит нормальную работу.

• Проверьте правильность подсоединения инвертора к линии питания.
• Проверьте правильность подсоединения электронасоса к инвертору.
• Проверьте исправность всех проводов и соединений.

ПРОБЛЕМА Насос не включается
Сообщение Причина	Решение
Отсутствует Прерывание электропитания Восстановить электропитание
Отсутствует Перегорание предохранителей Заменить предохранители
Отсутствует Срабатывание защитных устройствлинии		Проверить правильность калибровки защитных устройств
INPUT ERROR (Только в моделях T/T) - Перепутаны соединения ЛИНИИ и ДВИГАТЕЛЯ		Проверить соединения ЛИНИИ и ДВИГАТЕЛЯ и соединить их правильно
ПРОБЛЕМА Срабатывание защитного дифференциального выключателя на линии питания инвертора
Сообщение Причина	Решение
Отсутствует Дифференциальный выключатель неподходит для питания инвертора		Заменить дифференциальный выключатель намодель, которая подходила бы для пульсирующих компонентов и постоянного тока
ПРОБЛЕМА Насос не запускается
Сообщение Причина	Решение
OFF Насос находится внерабочемрежиме (установленном вручную)		Переведите насос в рабочий режим, нажав кнопку ON/OFF
ПРОБЛЕМА La pompa si è arrestata e non riparte
Сообщение Причина	Решение
OVER CURRENT	Потребление излишнего токапо сравнению с установленнымзначением (параметр А в ОСНОВНЫХ ПАРАМЕТРАХ (BASIC)	- Проверить правильность установленного значения тока- Удостовериться в том, что напряжение под нагрузкой не является слишком низким (мин. -15%)- Свободу вращения электронасоса- Правильность направления вращения- Соответствие размеров проводов
CURRENT LIMIT	Значительное превышениепотребляемого тока, выше мощности модуля инвертора.	- Удостовериться в том, что электронасос незаблокирован- Снизить ускорение двигателя (заводской параметр)
DRY RUNNING(DRY RUNNING PF)	- Отсутствие воды на всасывании- Насос не заполнен водой- Засорение всасывающего патрубка- Неправильное направление вращения двигателя	- Verificare la presenza di acqua in aspirazione- Adescare la pompa- Controllare l'aspirazione- Invertire il senso di rotazione del motore della pompa
LOW PRESS	Система не достигает минимального давления	Проверить отсутствие повреждений в трубах
LOW VOLTAGE	Отклонение напряжения более чемна - 15% от паспортного значения	Стабилизировать напряжение и поддерживать его в пределах ± 15%
HIGH VOLTAGE	Отклонение напряжения более чемна + 15% от паспортного значения	Стабилизировать напряжение и поддерживать его в пределах ± 15%
OVER TEMP MODULE	Недопустимый перегрев модуляинвертора из-за перегрузки или слишком высокой температурыокружающей среды	- Проверить отсутствие случайных перегрузок- Улучшить охлаждение помещения
COM ERROR	Прервано сообщение междумодулями контроля и мощности	Если сообщение не исчезнет, это может привести к повреждению электронных плат
LOW LEVEL	Сигнал уровня отсутствует приактивном Входе Сигнала уровня	Проверить наличие воды на всасывании или работу сигнала уровня
EXT OFF	Выход из рабочего режимапосредством внешнего сигнала приактивном Входе Внешнего сигнала	Перевести в режим работы с помощью внешнего сигнала
Отсутствует Неисправность датчика давления		Проверить наличие сообщение на дисплее с соответствующим манометром, откалибровать или заменить датчик давления.
ПРОБЛЕМА Насос работает даже при отсутствии запроса
Сообщение Причина	Решение
Отсутствует Утечки в установке более 2 л/мин Определить и закупорить места утечек
Отсутствует Неисправность или засорениедатчика расхода		Проверить и очистить датчик расхода
ПРОБЛЕМА Насос останавливается слишком рано при наличии запроса
Сообщение Причина	Решение
Отсутствует Неисправность датчика потока		Проверить работу датчика потока
ПРОБЛЕМА Prestazioni della pompa inferiori a quelle di targa
Сообщение Причина	Решение
Отсутствует Наличие воздуха во всасывающемколлекторе		Прочистить всасывающий коллектор
Отсутствует Засорение или повреждение насоса	Осмотреть	насос и устранить проблему

ГАРАНТИЯ

Внимательно и полностью прочитайте настоящее руководство до начала установки и эксплуатации изделия. Установкой и техобслуживанием должен заниматься квалифицированный персонал, несущий ответственность за выполнение гидравлических и электрических соединений в соответствии с применимым действующим законодательством.

Производитель снимает с себя всякую ответственность за ущерб, нанесенный в результате ненадлежащей эксплуатации изделия, а также не несет ответственности за ущерб, нанесенный в результате техобслуживания или ремонта, выполненного неквалифицированным персоналом и/или с использованием неоригинальных запчастей. Использование неоригинальных запчастей, нарушение целостности прибора или его ненадлежащая эксплуатация приведут к отмене гарантии на изделие, срок которой составляет 24 месяца с момента его приобретения.

УТИЛИЗАЦИЯ

При утилизации компонентов панелей TISSEL-200 соблюдайте нормы и законы, действующие в стране использования изделия.

Не выбрасывайте загрязняющие детали в окружающую среду.

Правильная утилизация ОЭЭО (ДИРЕКТИВА 2012/19/ЕС)

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

CE EAC

Заявляем с полной ответственностью, что описанное в настоящем руководстве изделие соответствует нормам указанных ниже общеевропейских директив, включая последние внесенные в них изменения, а также соответствующему внутреннему законодательству нашей страны:

2006/42/EU, 2014/35/EU, 2014/30/EU, 2009/125/EU, 547/2012/EU, 2011/65/EU, 2012/19/UE

San Bonifacio, 11/07/2018

Pedrollo S.p.A.

Il Presidente

Silvano Pedrollo
