Conquest HD 15x56 - бинокли ZEISS - Бесплатное руководство пользователя

Тип продукта	Бинокль
Марка	Zeiss
Модель	Conquest HD 15x56
Увеличение	15x
Диаметр объектива	56 мм
Диаметр выходного зрачка	3,7 мм
Сумеречный индекс	29,0
Поле зрения	80 м/1000 м
Субъективный угол зрения	69°
Минимальная дистанция фокусировки	3,5 м
Диапазон диоптрийной коррекции	±4 дптр
Вынос выходного зрачка	18 мм
Межзрачковое расстояние	56–74 мм
Призменная система	Abbe-König
Покрытие линз	LotuTec® / T*
Азотное заполнение	Да
Водонепроницаемость	400 мбар
Рабочая температура	-20 до +63 °C
Длина	210 мм
Ширина (при межзрачковом расстоянии 65 мм)	145 мм
Вес	1 265 г
Комплектация	Бинокль, защитные крышки окуляра и объектива, ремень для переноски, чехол, салфетка для очистки, краткое руководство, адаптер для штатива 1/4"
Уход и чистка	Сдуйте крупные частицы, затем протрите оптической салфеткой. Покрытие LotuTec® облегчает очистку.
Запасные части и ремонтопригодность	Обращайтесь в службу поддержки ZEISS для получения запасных частей и гарантийного обслуживания.

Часто задаваемые вопросы - Conquest HD 15x56 ZEISS

Как настроить диоптрийную компенсацию на бинокле Zeiss Conquest HD 15x56?

Закройте правый глаз и настройте резкость с помощью колеса фокусировки для левого тубуса. Затем закройте левый глаз и отрегулируйте колесико диоптрийной компенсации (расположенное под правым наглазником) для получения четкого изображения. Зафиксируйте колесико, нажав на него после настройки.

Как чистить линзы бинокля?

Сначала сдуйте крупные частицы (например, песок) с помощью груши или мягкой кисти. Затуманьте линзы, легко подышав на них, затем протрите оптической салфеткой. Покрытие LotuTec® отталкивает воду и грязь, облегчая чистку.

Можно ли использовать бинокль с очками?

Да. Поверните наглазники по часовой стрелке до самого нижнего положения, чтобы приспособить их для очков. Если вы наблюдаете без очков, открутите наглазники, чтобы поднять их.

Как закрепить бинокль на штативе?

Используйте адаптер для штатива 1/4", входящий в комплект модели 15x56. Вкрутите адаптер в интерфейс, расположенный на центральной оси, затем закрепите бинокль на стандартном фотоштативе.

Какое минимальное расстояние фокусировки?

Минимальное расстояние фокусировки составляет 3,5 метра (11,5 футов). Для более близких объектов изображение будет нечетким.

Бинокль водонепроницаем?

Да, он водонепроницаем до 400 мбар (что эквивалентно примерно 4 метрам глубины воды) и заполнен азотом для предотвращения внутреннего запотевания.

Как отрегулировать межзрачковое расстояние?

Раздвиньте или сдвиньте два тубуса вокруг центральной оси до получения единого круглого изображения при взгляде двумя глазами. Диапазон расстояния составляет 56–74 мм.

Как закрепить ремень для переноски?

Пропустите ремень через точки крепления, расположенные на каждом тубусе, затем отрегулируйте длину, затягивая или ослабляя. Защитные крышки окуляров также можно прикрепить к ним.

Что делать, если наглазники полностью откручиваются?

Это нормально для чистки или замены. Полностью вкрутите их по часовой стрелке до щелчка, затем установите желаемое положение.

Как хранить бинокль во влажной среде?

Храните его в сухом, хорошо проветриваемом месте, чтобы избежать образования плесени. Используйте прилагаемый чехол и снимите крышки для циркуляции воздуха.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Conquest HD 15x56 ZEISS

Инструкция по эксплуатации

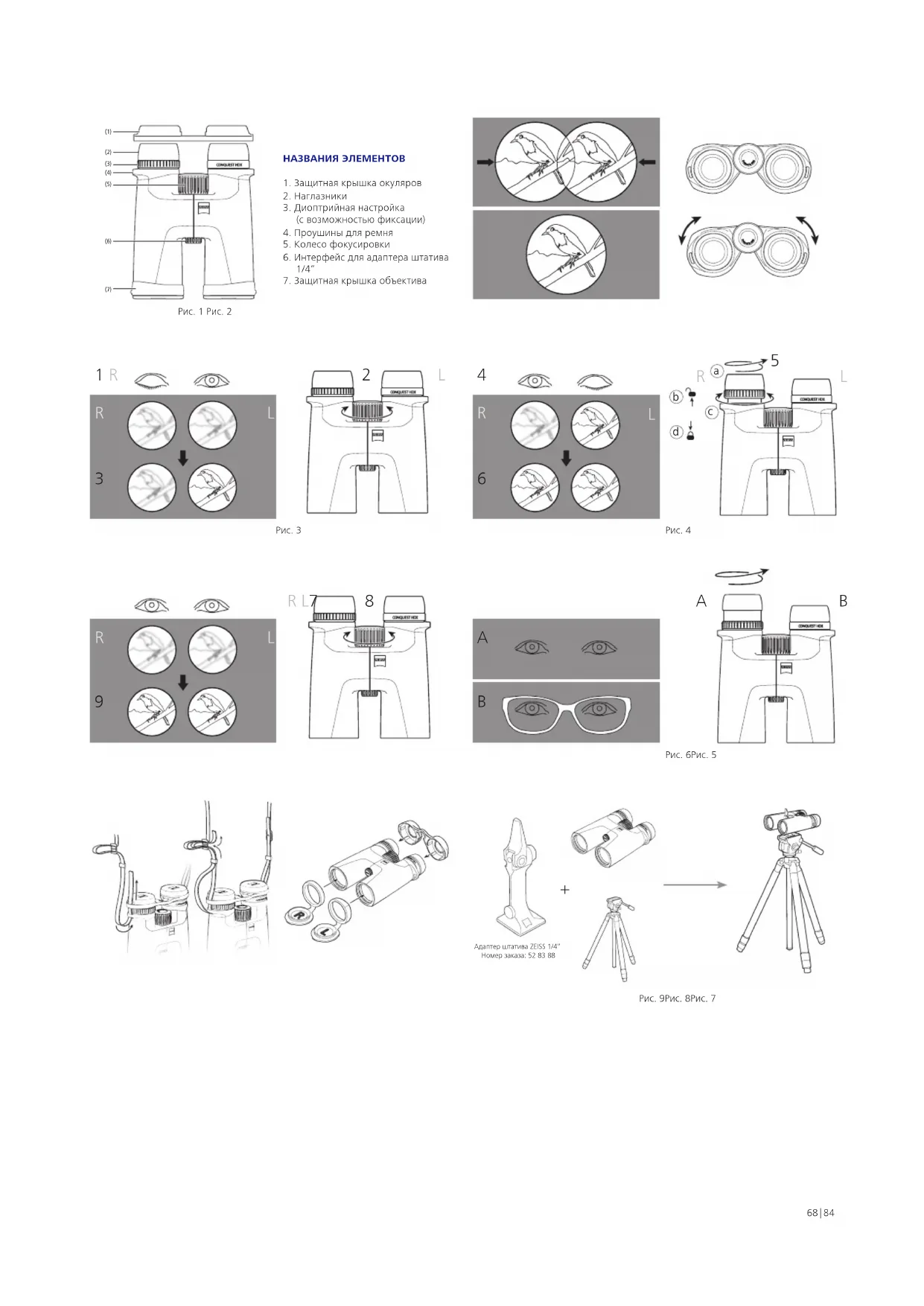

Рис. 1 Рис. 2

НАЗВАНИЯ ЭЛЕМЕНТОВ

1. Защитная крышка окуляров
2. Наглазники
3. Диоптрийная настройка (с возможностью фиксации)
4. Проушины для ремня
5. Колесо фокусировки
6. Интерфейс для адаптера штатива 1/4"
7. Защитная крышка объектива

Рис. 9Рис. 8Рис. 7

15x56 LRP

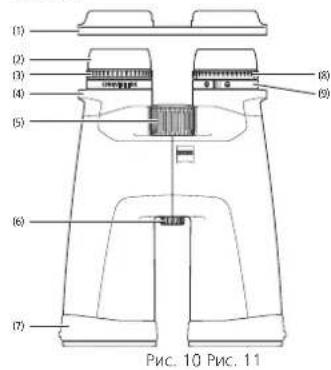

НАЗВАНИЯ ЭЛЕМЕНТОВ

1. Защитная крышка окуляра
2. Наглазники
3. Диоптрийная настройка (с возможностью фиксации)
4. Проушины для ремня
5. Колесо фокусировки
6. Интерфейс для адаптера штатива 1/4"
7. Защитная крышка объектива
8. Фокусировка визира
9. Нивелирование визира

15x56 LRP

R

15×56 LRP

Размер визирного перскрестия увеличен на изображении для лучшей визуализации и не соответствует действительности.

Рис. 12

УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Поздравляем вас с приобретением нового бинокля ZEISS CONQUEST HDX ^® . Вы получите незабываемые впечатления от естественной передачи изображения, высокой яркости и точной цветопередачи.

Изделия марки ZEISS отличаются великолепной оптикой, точной обработкой и большим сроком службы. Соблюдайте приведенные ниже указания по оптимальному применению бинокля, и он станет вашим надежным спутником на долгие годы.

Обратите внимание на указания по технике безопасности, которые можно найти по адресу: www.zeiss.com/cop/safety

КОМПЛЕКТ ПОСТАВКИ

Изделие Номер для заказа Комплект поставки

8 x 32 52 32 14 Бинокль
10 x 32 52 32 15	Защитная крышка окуляровЗащитная крышка объективаРемень для переноскиСумка с ремнем для переноскиСалфетка для очистки оптикиКраткое руководствоУказания по технике безопасностиАдаптер штатива 14 " (только для изделия15 x 56 и LRP 15x56)
8 x 42 52 42 14
10 x 42 52 42 15
8 x 56 52 56 34
10 x 56 52 56 35
15 x 56 52 56 36
15 x 56 LRP 52 56 36 -9901-000

Адаптация к расстоянию между глазами (межзрачковому расстоянию)

Сдвиньте обе половины бинокля вокруг центральной оси друг относительно друга таким образом, чтобы расстояние между двумя окулярами соответствовало расстоянию между глазами. Это позволит получить изображение, оптимально соответствующее положению ваших глаз. Оптимальное расстояние между глазами достигается в том случае, если при наблюдении обоими глазами через бинокль получается круглое изображение (рис. 2).

Регулировка резкости

Бинокль оснащен колесом фокусировки и колесом диоптрийной настройки. Для настройки закройте правый глаз и колесом фокусировки наведите резкость изображения в левой половине бинокля (рис. 3). После этого закройте левый глаз и при необходимости отрегулируйте резкость правой половины бинокля с помощью диоптрийной настройки (рис. 4). Более подробная информация представлена в следующем разделе. Диоптрийная настройка имеет шкалу с символами «+» и «-» и указателем в качестве ориентира. Запомните свои настройки; это позволит быстро выполнить индивидуальную диоптрийную настройку любого бинокля.

Для регулировки резкости на разном удалении достаточно использовать колесо фокусировки (рис. 5).

Примечание. Используйте для наведения резкости обоих изображений один и тот же объект!

Фиксатор диоптрий

Бинокль оснащен фиксирующим механизмом, предотвращающим самопроизвольную диоптрийную настройку (рис. 4).

Для корректировки диоптрий сначала снимите наглазники (a). Затем потяните кольцо диоптрийной настройки вверх для его разблокировки (b). Отрегулируйте диоптрии, как описано выше, вращая кольцо диоптрийной настройки (c). После настройки нужной резкости изображения снова нажмите на кольцо диоптрийной настройки вниз, чтобы зафиксировать его (d).

Регулировка наглазников, наблюдение в очках и без очков

При наблюдении без очков используйте прибор с выдвинутыми наглазниками. Для этого выкрутите наглазники против часовой стрелки вверх, при желании — до упора (рис. 6, изображение А).

Наглазники фиксируются в четырех положениях: нижнем, верхнем и двух промежуточных. С помощью этой настройки можно регулировать расстояние от глаз до выходного зрачка, то есть индивидуально подстраивать под каждого пользователя.

При наблюдении в очках поверните наглазники (по часовой стрелке) вниз до упора (рис. 6, изображение В).

Примечание. Если полностью выдвинутые наглазники поворачивать дальше против часовой стрелки, они могут отсоединиться. Это не является неисправностью, см. раздел «Очистка и замена наглазников».

Очистка и замена наглазников

Наглазники можно полностью открутить от бинокля для замены или очистки. Для этого поворачивайте наглазники, как показано на рис. 6, вверх до упора и далее в том же направлении по резьбе до полного откручивания.

После очистки или замены наглазников полностью навинтите их по часовой стрелке на окуляр (см. также раздел «Регулировка наглазников, наблюдение в очках и без очков»). Легким поворотом по часовой стрелке зафиксируйте резьбу наглазников в конечном нижнем положении. После этого расстояние между глазом и окуляром можно отрегулировать обычным образом, используя положения фиксации.

Крепление ремня для переноски и защитных крышек

В упаковке находятся ремень для переноски, защитная крышка окуляров и защитные крышки объективов. Защитная крышка окуляров крепится на ремне для переноски в специальных проушинах на бинокле, как показано на рис. 7.

Длину ремня можно отрегулировать путем его подтягивания или ослабления. При необходимости выполните ту же последовательность действий с другой стороны защитной крышки окуляров. По своему усмотрению вы можете закрепить защитную крышку окуляров только с одной стороны.

Защитные крышки объективов обозначены символами «L» для левой и «R» для правой стороны и соответствующим образом надеваются на левый и правый тубус (рис. 8).

Использование защитных крышек окуляров и объективов

Защитная крышка окуляров надевается на наглазники (рис. 8). При этом можно сохранить выбранное расстояние между выходными зрачками. Перед использованием бинокля снимите крышку.

Надев защитные крышки объективов, вы можете оставить их на бинокле и снимать только перед использованием.

Крепление адаптера штатива ^1

Бинокли серии ZEISS CONQUEST HDX можно устанавливать на любой стандартный фотоштатив с помощью адаптера штатива ZEISS 1/4" или универсального крепления ZEISS Binofix (рис. 9). Номера для заказа штативов и адаптеров штативов ZEISS, а также дополнительных принадлежностей указаны в разделе «Принадлежности для ZEISS CONQUEST HDX».

Специальные настройки для LRP 15x56 с визиром MRAD

Изделие Conquest HDX LRP 15x56 компании ZEISS специально разработано для спортивной стрельбы и оснащено визиром MRAD, который позволяет отдельно настраивать наклон и резкость визира (рис. 10).

Примечание: визир расположен в левом канале. При использовании визир переносится на общее изображение.

Нивелирование визира

1) Как и в случае со всеми биноклями, сначала необходимо настроить оптимальное расстояние между глазами (см. раздел «Адаптация к расстоянию между глазами»).
2) Теперь посмотрите в бинокль и проверьте, выровнен ли визир в левом канале (по горизонтали). Если визир не выровнен, поворачивайте вращающееся кольцо (кольцо без резинового покрытия) до тех пор, пока визир не будет располагаться горизонтально (рис. 11).
3) Для облегчения процесса нивелирования можно использовать ориентир, например здание.

Примечание: вращающееся кольцо для нивелирования визира намеренно сделано тугим, чтобы предотвратить непреднамеренную регулировку.

Фокусировка визира

После выравнивания визира по горизонтали необходимо выполнить его фокусировку для получения четкого и ясного изображения (рис. 12).

1) Для наводки визира на резкость сначала открытите наглазники (a). Затем потяните прорезиненное регулировочное кольцо вверх, чтобы разблокировать его (b).

2) Закройте правый глаз, глядя в бинокль, и поворачивайте диоптрийное кольцо визира влево или вправо, чтобы настроить резкость (с).

3) После настройки резкости визира снова нажмите на прорезиненное регулировочное кольцо, чтобы зафиксировать его (d).

Совет: при наводке визира на резкость смотрите через бинокль на нейтральный фон, например на белую или серую стену, которая находится на достаточно большом расстоянии.

Примечание: обратите внимание, что примерно через 2 секунды глаз начнет компенсировать резкость. Это приводит к искажениям настройки резкости. Поэтому всегда следует смотреть в окуляр лишь в течение короткого промежутка времени. При необходимости повторите эту процедуру. Визир должен давать идеально резкое изображение, но не вызывая при этом напряжения глаз.

Уход и обслуживание

Бинокль имеет покрытие ZEISS LotuTec®. Эффективное защитное покрытие поверхностей линз существенно уменьшает загрязнение линзы благодаря особо гладкой поверхности с сильными водоотталкивающими свойствами. Любые виды загрязнений редко оставляют следы на поверхности, а если они и появляются, то легко и быстро удаляются без разводов. Кроме того, покрытие LotuTec® очень прочное и устойчивое к истиранию.

Крупные загрязнения (например, песчинки) на линзах следует не стирать, а слувать или удалать волосяной кисточкой. Отпечатки пальцев могут через некоторое время ухудшить качество поверхности линз. Простейший способ очистки линз: подуть на линзу и протереть ее чистой тканью из подходящего для оптики материала. Для защиты от образования грибкового налета на оптике, особенно в тропических условиях, следует хранить устройство в сухом месте с хорошей вентиляцией внешних поверхностей линз. Ваш бинокль ZEISS CONQUEST HDX не требует иного особого ухода.

Загрязнения на резиновых деталях и корпусе обычно можно очистить, слегка протерев их хлопковой тканью, смоченной в теплой воде.

ПРИНАДЛЕЖНОСТИ ДЛЯ ZEISS CONQUEST HDX ^1

* Принадлежности не входят в комплект постаюки.

СЕРВИСНЫЙ ЦЕНТР, ЗАПАСНЫЕ ЧАСТИ И ГАРАНТИЯ

По всем вопросам об обслуживании и запасных частях или при необходимости загрузить условия гарантии посетите наш веб-сайт:

При наличии дополнительных вопросов просим обращаться по указанным ниже контактным данным:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3–5, 35576 Wetzlar, Германия

Телефон: [phone]

Эл. почта: [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

Телефон: [phone]

Эл. почта: [e-mail]

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

		8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56 15 × 56 LRP
Кратность увеличения 8 10 8 10 8 10 15 15
Эффективный диаметр объектива	мм 32 32 42 42 56 56 56 56
Диаметр выходного зрачка мм 4 3,2 5,25 4,2 7 5,6 3,7 3,7
Сумеречное число		16,0	17,9	18,3	20,5	21,2	23,7	29,0	29,0
Поле зрения	м/1000 м(фут/1000 ярдов)	140(420)	118(354)	128(384)	115(345)	125(375)	115(345)	80(240)	80(240)
Субъективный угол зрения	°	64	68	59	66	57	66	69	69
Предел ближней настройки резкости	м (фут)	1,5 (4,9)		2 (6,6)		3,5 (11,5)
Диапазон регулировки дисптрий	дптр	±4		±4		±4
Расстояние между выходными зрачками	мм	16,5		16,5		18
Межзрачковое расстояние	мм	54–74		54–74		56–74
Система призм		Шмидта — Пехана		Шмидта — Пехана		Аббе — Кёнига
Просветляющее покрытие		LotuTec® / T*		LotuTec® / T*		LotuTec® / T*
Заполнение азотом		√		√		√
Водонепроницаемость	мбар	400		400		400
Рабочая температура	°C (°F)	-20/+63 (-4/+145)		-20/+63 (-4/+145)		-20/+63 (-4/+145)
Длина	мм (дюйм)	132 (5,2)		150 (5,9)		210 (8,3)
Ширина при межзрачковом расстоянии 65 мм	мм (дюйм)	115 (4,5) 119 (4,7)				145 (5,7)
Масса	г (унция)	620 (21,9)		715 (25,2)		1235(43,6)	1250(44,1)	1265(44,6)	1280(45,2)

Возможны изменения в исполнении и комплектации, которые производятся с целью технического совершенствования прибора.
