Tipo di prodotto	Binocolo
Marca	Zeiss
Modello	Conquest HD 15x56
Ingrandimento	15x
Diametro dell'obiettivo	56 mm
Diametro della pupilla d'uscita	3,7 mm
Indice crepuscolare	29,0
Campo visivo	80 m/1000 m
Angolo di visione soggettivo	69°
Distanza minima di messa a fuoco	3,5 m
Gamma di regolazione diottrica	±4 dpt
Distanza delle pupille d'uscita	18 mm
Distanza interpupillare	56–74 mm
Sistema a prismi	Abbe-König
Trattamento delle lenti	LotuTec® / T*
Riempimento di azoto	Sì
Impermeabilità all'acqua	400 mbar
Temperatura di funzionamento	-20 a +63 °C
Lunghezza	210 mm
Larghezza (a 65 mm di distanza oculare)	145 mm
Peso	1 265 g
Contenuto della confezione	Binocolo, coprioculari e copriobiettivi, cinghia da trasporto, custodia, panno per la pulizia, guida rapida, adattatore per treppiede 1/4"
Manutenzione e pulizia	Soffiare via le particelle grossolane, quindi pulire con un panno per ottiche. Il rivestimento LotuTec® facilita la pulizia.
Ricambi e riparabilità	Contattare il servizio clienti ZEISS per ricambi e garanzia.

Domande frequenti - Conquest HD 15x56 ZEISS

Come regolare la compensazione diottrica sul binocolo Zeiss Conquest HD 15x56?

Chiudere l'occhio destro e regolare la nitidezza con la rotella di messa a fuoco per il tubo sinistro. Quindi, chiudere l'occhio sinistro e regolare la rotella di compensazione diottrica (situata sotto l'oculare destro) per ottenere un'immagine nitida. Bloccare la rotella premendola dopo la regolazione.

Come pulire le lenti del binocolo?

Soffiare via le particelle grossolane (es. sabbia) con una soffiatrice o un pennello morbido. Appannare le lenti soffiando delicatamente, quindi pulire con un panno per ottiche. Il rivestimento LotuTec® respinge acqua e sporco, facilitando la pulizia.

Posso usare il binocolo con gli occhiali?

Sì. Ruotare gli oculari in senso orario fino alla posizione più bassa per adattarli agli occhiali. Se si osserva senza occhiali, svitare gli oculari per sollevarli.

Come fissare il binocolo su un treppiede?

Utilizzare l'adattatore per treppiede 1/4" in dotazione con il modello 15x56. Avvitare l'adattatore nell'interfaccia situata sull'asse centrale, quindi fissare il binocolo su un treppiede standard per fotocamera.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 3,5 metri (11,5 piedi). Per oggetti più vicini, l'immagine non sarà nitida.

Il binocolo è impermeabile?

Sì, è impermeabile fino a 400 mbar (equivalente a circa 4 metri di profondità d'acqua) e riempito di azoto per evitare l'appannamento interno.

Come regolare la distanza interpupillare?

Allontanare o avvicinare i due tubi attorno all'asse centrale fino a ottenere un'unica immagine circolare quando si guarda con entrambi gli occhi. La gamma di distanza è di 56–74 mm.

Come fissare la cinghia da trasporto?

Far passare la cinghia nei punti di attacco situati su ciascun tubo, quindi regolare la lunghezza stringendo o allentando. La copertura protettiva degli oculari può essere agganciata anch'essa.

Cosa fare se gli oculari si svitano completamente?

È normale per la pulizia o la sostituzione. Riavvitare completamente in senso orario fino a sentire un clic, quindi regolare la posizione desiderata.

Come conservare il binocolo in ambiente umido?

Conservarlo in un luogo asciutto e ben ventilato per evitare la formazione di muffa. Utilizzare la custodia in dotazione e rimuovere i coperchi per permettere la circolazione dell'aria.

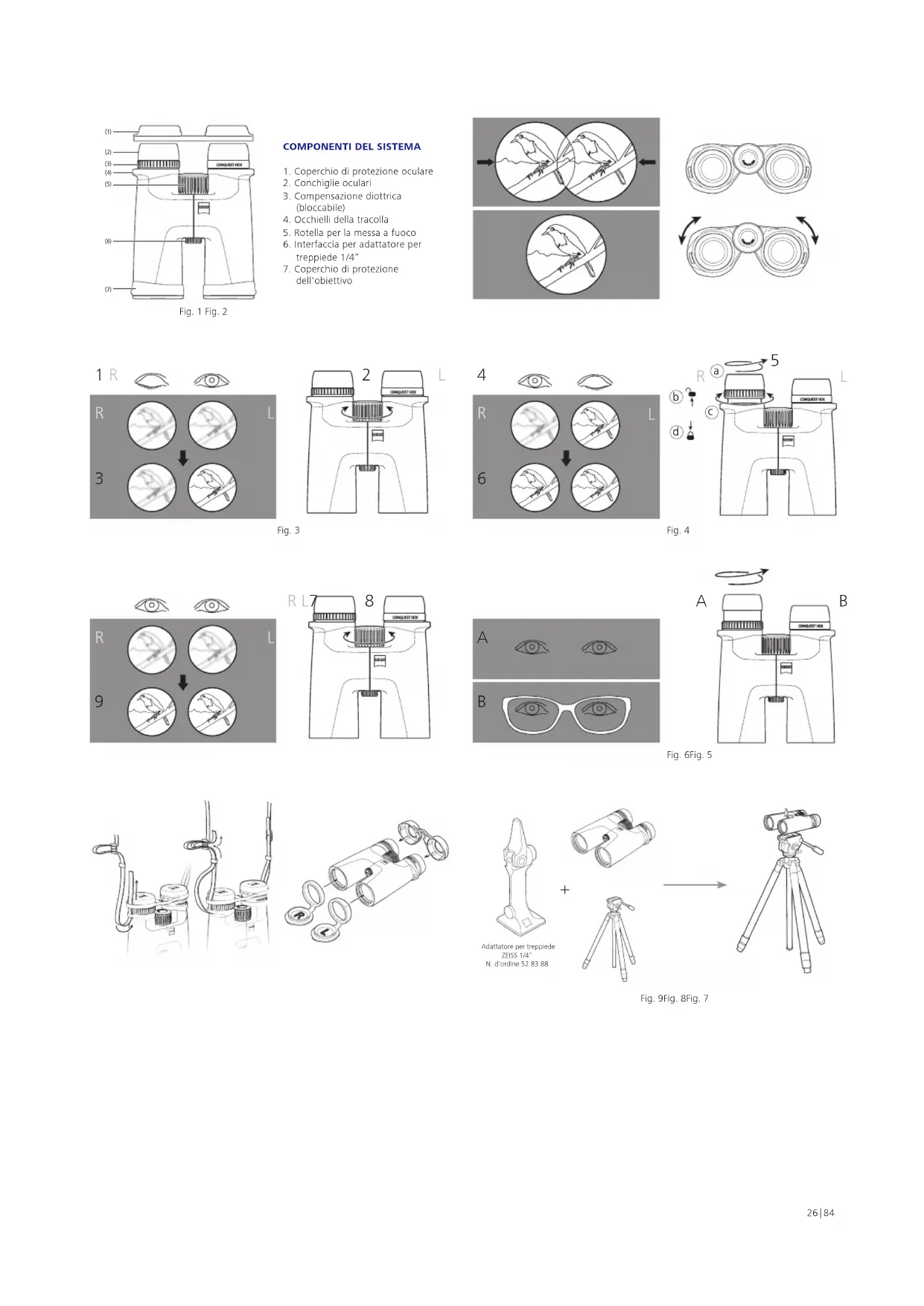

MANUALE UTENTE Conquest HD 15x56 ZEISS

1. Coperchio di protezione oculare
2. Conchiglie oculari
3. Compensazione diottrica (bloccabile)
4. Occhielli della tracolla
5. Rotella per la messa a fuoco
6. Interfaccia per adattatore per treppiede 1/4"
7. Coperchio di protezione dell'obiettivo

1. Coperchio di protezione dell'oculare
2. Conchiglie oculari
3. Compensazione diottrica (bloccabile)
4. Occhielli della tracolla
5. Rotella per la messa a fuoco
6. Interfaccia per adattatore per treppiede 1/4"
7. Coperchio di protezione dell'obiettivo
8. Messa a fuoco del reticolo
9. Livellamento del reticolo

15x56 LRP

R

15×56 LRP

per una migliore visibilità, nelle immagini le dimensioni del reticolo sono state ingrandite e non corrispondono a quelle originali.

ISTRUZIONI PER L'USO

Complimenti per aver scelto il binocolo ZEISS CONQUEST HDX. Con la sua riproduzione straordinariamente naturale delle immagini, si distingue per la nitidezza e l'elevata fedeltà dei colori.

I prodotti a marchio ZEISS sono caratterizzati da eccellenti prestazioni ottiche, lavorazione precisa e lunga durata. Attenersi alle seguenti istruzioni per utilizzare al meglio il prodotto, affinché rimanga un compagno affidabile per molti anni a venire.

Attenersi alle avvertenze di sicurezza, reperibili anche su:

Prodotto Numero d'ordine Elementi compresi nella fornitura

8 x 32 52 32 14 Binocolo
10 x 32 52 32 15	Coperchio di protezione oculareCoperchio di protezione dell'obiettivoTracollaBorsa comprensiva di tracollaPanno per pulizia delle otticheGuida rapidaAwertenze di sicurezzaAdattatore per treppiedi da 1⁄4" (solo con 15 x 56 e LRP 15x56).
8 x 42 52 42 14
10 x 42 52 42 15
8 x 56 52 56 34
10 x 56 52 56 35
15 x 56 52 56 36
15 x 56 LRP 52 56 36 -9901-000

Regolazione della distanza interpupillare

Fare oscillare le due metà del binocolo attorno all'asse centrale dell'apparecchio finché la distanza tra i due oculari corrisponde a quella tra i propri occhi. Questo consente di ottenere la visione ottimale. Per visione ottimale si intende la formazione di un'immagine circolare quando si osserva con entrambi gli occhi attraverso il binocolo (Fig. 2).

Regolazione della nitidezza dell'immagine

Il binocolo è dotato di una rotella per la messa a fuoco e di una rotella per compensazione diottrica. Chiudere l'occhio destro e ruotare la rotella per la messa a fuoco fino a vedere nitida l'immagine nella metà sinistra del binocolo (Fig. 3). Chiudere quindi l'occhio sinistro e, se necessario, regolare la nitidezza dell'immagine nella metà destra del binocolo con la compensazione diottrica (Fig. 4). Per i dettagli, si veda il paragrafo successivo. La compensazione diottrica precede una scala contrassegnata dai simboli "+" e "-" e ha un arresto in posizione zero. Prendendo nota dei propri valori, è possibile regolare rapidamente la compensazione diottrica personale su qualsiasi binocolo.

In seguito, per mettere a fuoco a distanze diverse occorrerà quindi soltanto azionare la rotella per la messa a fuoco (Fig. 5).

Nota: usare sempre lo stesso oggetto per mettere a fuoco entrambe le immagini!

Blocco delle diottrie

Il binocolo ha un meccanismo di bloccaggio che impedisce di modificare la regolazione accidentalmente (Fig. 4).

Per regolare le diottrie, innanzi tutto estrarre le conchiglie oculari ruotandole (a). In seguito è possibile tirare verso l'alto l'anello di regolazione delle diottrie per sbloccarlo (b). Variare le diottrie come descritto sopra ruotando l'anello di regolazione delle diottrie (c). Una volta impostata correttamente la nitidezza dell'immagine, premere l'anello di regolazione delle diottrie di nuovo verso il basso per bloccarlo (d).

Preparazione delle conchiglie oculari, osservazione con e senza occhiali

Per l'osservazione senza occhiali, usare l'apparecchio con le conchiglie oculari estratte. A tale scopo, ruotare le conchiglie oculari in senso antiorario verso l'alto per estrarle fino alla posizione d'arresto superiore (Fig. 6 – illustrazione A).

Le conchiglie oculari possono essere fissate in quattro posizioni: in basso, in alto e in due posizioni intermedie. Ciò permette di impostare la distanza dell'occhio dalla pupilla d'uscita e quindi di effettuare una regolazione personale per ogni utilizzatore.

Per l'osservazione con gli occhiali, ruotare le conchiglie oculari (in senso orario) verso il basso, fino a portarle nella posizione inferiore (Fig. 6 – illustrazione B).

Nota: quando le conchiglie oculari sono estratte, se vengono ruotate ulteriormente in senso antiorario, possono staccarsi. Questa caratteristica è prevista, si veda "Pulizia e sostituzione delle conchiglie oculari".

Pulizia e sostituzione delle conchiglie oculari

Le conchiglie oculari possono essere svitate dal binocolo per la sostituzione o la pulizia. Estrarre le conchiglie oculari ruotandole, come raffigurato in Fig. 6, fino allo scatto superiore e continuando a ruotare nella stessa direzione oltre la filettatura, fino a quando sono completamente svitate.

Dopo la pulizia o la sostituzione delle conchiglie oculari, ruotarle in senso orario per farle rientrare completamente nell'oculare (si veda anche la sezione "Preparazione delle conchiglie oculari, osservazione con e senza occhiali"). Con una lieve pressione in senso orario, la filettatura delle conchiglie oculari scatta in sede nella posizione inferiore. In seguito sarà possibile regolare come di consueto la distanza desiderata fra l'occhio e l'oculare mediante le tacche.

Applicazione della tracolla e del coperchio di protezione

La confezione contiene la tracolla, il coperchio di protezione oculare e i coperchi di protezione degli obiettivi. Fissare il coperchio di protezione oculare sul binocolo con la tracolla facendola passare attraverso gli appositi occhielli, come illustrato in Fig. 7.

È possibile regolare la lunghezza della tracolla allungandola o accorciandola. Se necessario, sull'altro lato del coperchio di protezione oculare procedere con la stessa sequenza. A propria discrezione, il coperchio di protezione oculare può essere infillato anche solo su di un lato.

I coperchi di protezione degli obiettivi sono contrassegnati con una "L" a indicare la sinistra e con una "R" a indicare la destra e vanno applicati ai rispettivi tubi (Fig. 8).

Utilizzo dei coperchi di protezione oculare e di protezione dell'obiettivo

Il coperchio di protezione oculare va posto sulle conchiglie oculari (Fig. 8). Si può mantenere la distanza desiderata dalla pupilla di uscita. Prima di utilizzare il binocolo, sfilare il coperchio.

Una volta fissati, i coperchi di protezione degli obiettivi possono restare montati in modo permanente e dovranno essere aperti soltanto prima dell'utilizzo del binocolo.

Montaggio degli adattatori per treppiede ^1

I binocoli della serie ZEISS CONQUEST HDX possono essere fissati a qualsiasi treppiede fotografico di uso comune mediante l'adattatore per treppiedi ZEISS 1/4" o ZEISS Binofix Universal (Fig. 9). Il numero d'ordine dei treppiedi, degli adattatori per treppiedi e di altri accessori ZEISS sono indicati nel capitolo "Accessori per ZEISS CONQUEST HDX".

Impostazioni specifiche per LRP 15x56 con reticolo MRAD

Lo ZEISS Conquest HDX LRP 15x56 è stato appositamente creato per la caccia sportiva ed è dotato di reticolo MRAD che consente di impostare separatamente sia l'inclinazione che la nitidezza del reticolo (Fig 10).

Nota: il reticolo si trova nel canale sinistro. Durante l'uso il reticolo appare proiettato sull'immagine complessiva.

Livellamento del reticolo

1) Come per tutti i binocoli, si deve innanzi tutto impostare la distanza interpupillare alla larghezza ottimale (vedere il paragrafo sulla regolazione della distanza interpupillare).
2) In seguito, osservare attraverso il binocolo e controllare se nel canale sinistro il mirino è livellato (orizzontalmente) oppure no. Se il mirino non è orizzontale, ruotare la ghiera – l'anello senza il rivestimento in gomma – finché il mirino non è allineato perfettamente in orizzontale (Fig 11).
3) Per aiutarsi nel livellamento si può usare un punto di riferimento, come ad es. un edificio.

Nota: la ghiera per il livellamento del mirino è volutamente più dura da azionare, così da evitare di cambiarne la regolazione involontariamente.

Messa a fuoco del reticolo

Una volta regolato il reticolo in orizzontale, occorre metterlo a fuoco per visualizzarlo in modo chiaro e nitido (Fig 12).

1) Per mettere a fuoco il reticolo, ruotare innanzi tutto le conchiglie oculari per estrarle (a). In seguito si può tirare verso l'alto l'anello di regolazione gommato per sbloccarlo (b).

2) Chiudere l'occhio destro mentre si guarda attraverso il binocolo e ruotare la regolazione diottrica del reticolo verso destra o sinistra finché il mirino non è a fuoco (c).

3) Una volta messo a fuoco il reticolo, premere l'anello di regolazione gommato per ribloccarlo in basso (d).

Consiglio: durante la messa a fuoco del mirino osservare con il binocolo uno sfondo neutro, ad es. una parete bianca o grigia che si trova a una discreta distanza.

Nota: tenere presente che dopo ca. 2 secondi l'occhio inizierà a compensare la messa a fuoco, con il rischio di falsarla. Pertanto, guardare sempre per un breve istante attraverso l'oculare. Se necessario, ripetere l'operazione. Il reticolo visualizzato deve rimanere perfettamente nitido, senza la necessità di storzare l'occhio.

Pulizia e manutenzione

Il binocolo è provvisto dello speciale rivestimento ZEISS LotuTec ^® . Lo strato protettivo presente sulle lenti ha una superficie molto liscia con un forte effetto antiaderente, efficace per ridurre sensibilmente la possibilità di trattenere impurità. Tutti i tipi d'impurità tenderanno quindi ad aderire meno e sarà più facile rimuoverli in modo rapido, con semplicità e senza lasciare striature. Il rivestimento LotuTec ^® è resistente e antiabrasivo.

Se sulle lenti sono presenti delle particelle grossolane di sporcizia (ad es. granelli di sabbia), non rimuoverle strofinando, ma soffiarle via o utilizzare un pennello fine. Col passare del tempo, eventuali impronte possono corrodere le superfici delle lenti. Il modo più semplice per pulire le superfici delle lenti consiste nell'alitare su di esse e quindi strofinarle delicatamente con un panno per strumenti ottici pulito. Per evitare l'eventuale formazione di muffa sul dispositivo ottico, soprattutto ai tropici, si raccomanda di conservarlo in un ambiente asciutto, assicurando una buona aerazione delle superfici esterne della lente. Il binocolo ZEISS CONQUEST HDX non necessita di altre cure particolari.

L'eventuale sporcizia presente sulle parti in gomma può essere in genere rimossa con acqua tiepida, un panno di colone e un leggero sfregamento.

ACCESSORI PER ZEISS CONQUEST HDX1

Gli accessori non sono compresi nella fornitura.

ASSISTENZA CLIENTI, RICAMBI E GARANZIA

Per domande sull'assistenza o sui ricambi o per scaricare le condizioni di garanzia, visitare il sito web:

Con riserva di eventuali modifiche al design e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto.
