CXS 2 6Plus - дрель FESTOOL - Бесплатное руководство пользователя

Бренд	Festool
Модель	CXS 2 6Plus
Тип продукта	Аккумуляторная дрель-шуруповерт
Напряжение двигателя	10,8 В
Скорость холостого хода (1-я скорость)	0 - 430 об/мин
Скорость холостого хода (2-я скорость)	0 - 1300 об/мин
Макс. крутящий момент (мягкая/твердая поверхность)	10/16 Нм
Регулируемый крутящий момент	0,3 - 3,4 Нм
Емкость патрона	1 - 10 мм
Макс. диаметр сверления (дерево)	12 мм
Макс. диаметр сверления (металл)	8 мм
Вес (с аккумулятором и сверлильным патроном)	1,1 кг
Вес (с аккумулятором и Centrotec)	0,9 кг
Питание	Аккумулятор Li-Ion 10,8 В
Зарядное устройство	MXC
Держатель оснастки	Патрон CENTROTEC, сверлильный патрон BF-FX 10, угловая насадка XS-AS (опционально)
Основные функции	Сверление и завинчивание, регулировка скорости, регулировка крутящего момента, светодиодная лампа с индикатором заряда, магнитный держатель бит
Уровень звукового давления (L_PA)	64 дБ(А)
Уровень звуковой мощности (L_WA)	75 дБ(А)
Вибрация (завинчивание)	< 2,5 м/с² (погрешность 1,5 м/с²)
Вибрация (сверление металла)	3,0 м/с² (погрешность 1,5 м/с²)
Безопасность	Использовать защиту слуха, очки, перчатки, респиратор; держать за изолированные ручки
Обслуживание	Очищать вентиляционные отверстия, держать контакты чистыми, хранить при 5-25°C в сухом месте
Ремонтопригодность	Оригинальные запчасти Festool, ремонт производителем или авторизованным сервисным центром

Часто задаваемые вопросы - CXS 2 6Plus FESTOOL

Как заменить аккумулятор дрели Festool CXS 2 6Plus?

Для замены аккумулятора нажмите на кнопку извлечения [1-9], расположенную на аккумуляторе, и потяните его назад. Вставьте заряженный аккумулятор до щелчка.

Как отрегулировать крутящий момент?

Поверните кольцо регулировки крутящего момента [1-2] для выбора нужного положения. Отметка [1-3] показывает положение. Положения с 1 по 12 соответствуют возрастающему крутящему моменту. Для сверления установите отметку напротив символа дрели для максимального крутящего момента.

Что означает мигание светодиода на зарядном устройстве?

Светодиод зарядного устройства показывает состояние зарядки: быстрое мигание зеленым: зарядка максимальным током; медленное мигание зеленым: зарядка 80%; зеленый постоянный: аккумулятор заряжен; мигание красным: общая неисправность (контакт, короткое замыкание, неисправный аккумулятор); красный постоянный: температура аккумулятора вне диапазона (0-45°C).

Как использовать угловую насадку XS-AS?

Угловая насадка XS-AS (дополнительный аксессуар) позволяет сверлить и завинчивать под прямым углом. Ее можно зафиксировать в 16 угловых положениях для адаптации к вашей работе.

Когда нужно заряжать аккумулятор?

Светодиодная лампа [1-11] показывает емкость аккумулятора после отпускания выключателя. Если емкость менее 15%, рекомендуется зарядить аккумулятор. Если инструмент останавливается и индикатор мигает, аккумулятор разряжен.

Как чистить и обслуживать дрель?

Перед любым обслуживанием извлеките аккумулятор. Регулярно очищайте вентиляционные отверстия и контакты на инструменте, зарядном устройстве и аккумуляторе. Храните инструмент в сухом месте при температуре от 5°C до 25°C.

Где найти запчасти для модели CXS 2 6Plus?

Используйте только оригинальные запчасти Festool. Их можно заказать через сайт www.festool.fr/services или в авторизованном сервисном центре.

Какие меры безопасности необходимо соблюдать?

Всегда используйте защиту слуха, защитные очки, перчатки и респиратор при необходимости. Держите инструмент за изолированные ручки, чтобы избежать поражения электрическим током при контакте с невидимыми кабелями.

Как использовать магнитный держатель бит?

Держатель бит [1-10] магнитный и расположен на инструменте. Он позволяет хранить биту или переходник прямо на дрели для быстрого доступа.

Что делать, если инструмент останавливается, а индикатор емкости не мигает?

Это указывает на перегрев или перегрузку. Уменьшите нагрузку на инструмент и дайте ему остыть. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CXS 2 6Plus FESTOOL

1 Символы 68
2 Указания по технике безопасности......68
3 Применение по назначению.... 70
4 Технические данные....70
5 Составные части инструмента.... 70
6 Подготовка к работе.... 71
7 Настройки....71
8 Зажимное приспособление, насадки.....72
9 Работа с инструментом....72
10 Обслуживание и уход....73
11 Охрана окружающей среды....73
12 Транспортировка....73

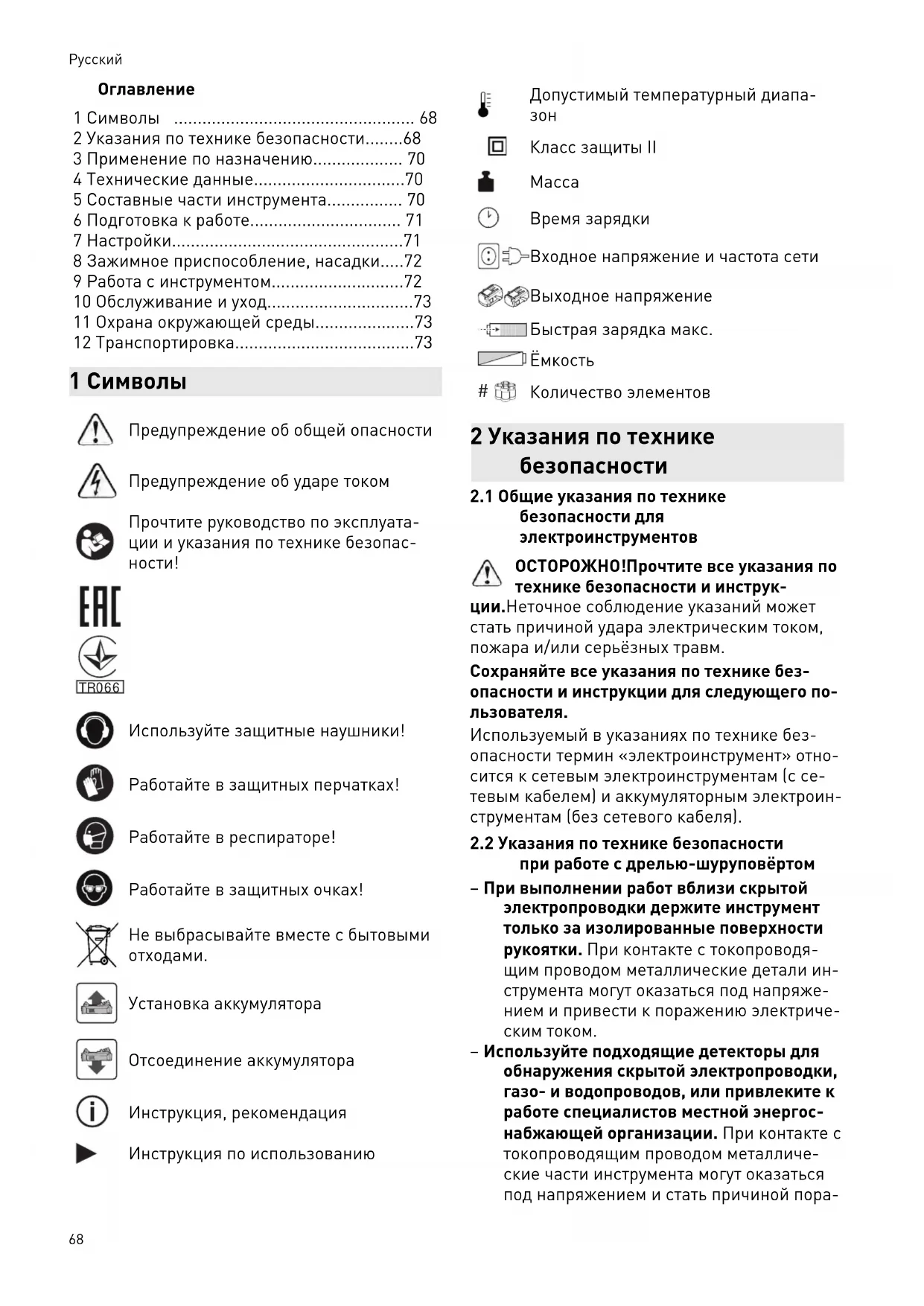

1 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

TR066

Используйте защитные наушники!

Работайте в защитных перчатках!

Работайте в респираторе!

Работайте в защитных очках!

Не выбрасывайте вместе с бытовыми отходами.

Установка аккумулятора

Отсоединение аккумулятора

Инструкция, рекомендация

Инструкция по использованию

Допустимый температурный диапазон

Класс защиты II

Macca

Время зарядки

Входное напряжение и частота сети

Выходное напряжение

Быстрая зарядка макс.

Ёмкость

Количество элементов

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности для электроинструментов

ОСТОРОЖНО!Прочтите все указания по технике безопасности и инструк-

ции.Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике безопасности и инструкции для следующего пользователя.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

2.2 Указания по технике безопасности при работе с дрелью-шуруповёртом

– При выполнении работ вблизи скрытой электропроводки держите инструмент только за изолированные поверхности рукоятки. При контакте с токопроводящим проводом металлические детали инструмента могут оказаться под напряжением и привести к поражению электрическим током.
– Используйте подходящие детекторы для обнаружения скрытой электропроводки, газо- и водопроводов, или привлеките к работе специалистов местной энергоснабжающей организации. При контакте с токопроводящим проводом металлические части инструмента могут оказаться под напряжением и стать причиной пора-

жения электрическим током или к возгорания. Повреждение газопровода может стать причиной взрыва. Случайное попадание шурупа в водопроводную трубу станет причиной материального ущерба.

Используйте подходящие средства индивидуальной защиты: защитные наушники, защитные очки, респиратор в случае образования пыли во время работы; защитные перчатки при обработке шероховатых материалов и при смене пильного полотна.

ВНИМАНИЕ! Возможна блокировка электроинструмента и внезапная

отдача! Немедленно выключите!

– Не стопорите основной выключатель в нажатом положении!

Указания по технике безопасности при работе с длинными свёрлами

– a) Ни в коем случае не превышайте допустимую частоту вращения сверла. В противном случае сверло может погнуться при свободном вращении вне детали и причинить травму.

– b) Начинайте сверлить на низких оборотах, приставив сверло к детали. В противном случае сверло может погнуться при свободном вращении вне детали и причинить травму.

– с) Не прикладывайте чрезмерное усилие к инструменту, прикладывайте усилие только вдоль оси сверла. Свёрла могут погнуться и сломаться или привести к потере контроля за инструментом и, как следствие, к травмированию.

2.3 Особые указания по технике безопасности для аккумулятора и зарядного устройства

– Лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и знаний запрещается использовать это зарядное устройство без присмотра или соответствующего инструктажа по технике безопасности. Детям запрещается использовать данное устройство или играть с ним.

– Не вскрывайте аккумулятор и зарядное устройство!

- Не допускайте попадания в зарядное устройство металлической стружки или жидкостей!

– Не используйте блоки питания или аккумуляторы сторонних производителей для запитывания аккумуляторного инструмента. Не используйте зарядные устройства сторонних производителей для зарядки аккумуляторов. Использование не рекомендованной изготовителем оснастки может привести к удару электрическим током и/или тяжёлым травмам.

– Берегите аккумулятор от нагрева > 50 °C, например, от воздействия солнечных лучей или огня!

– Нельзя гасить загоревшийся литий-ионный аккумулятор водой! Используйте для этого песок или противопожарное покрывало.

– Регулярно проверяйте вилку и кабель во избежание возможных повреждений. В случае повреждения замену вилки и кабеля выполняйте только в авторизованной мастерской Сервисной службы.

– Когда зарядное устройство не используется, вынимайте вилку сетевого кабеля из розетки.

2.4 Уровни шума и вибрация

Значения, определённые по 62841, как правило составляют:

Уровень звукового давления L _PA = 64 дБ(A)

Уровень мощности звуковых L_WA = 75 дБ(A) колебаний

Погрешность K = 3 дБ

ИМАНИЕ

Шум, возникающий при работе

Повреждение органов слуха

▶ Работайте в защитных наушниках.

Значение вибрации a_h по трём осям (векторная сумма) и коэффициент погрешности K, определённые по 62841:

Завинчивание

$$ a _ {h} = < 2, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

Сверление в металле

$$ a _ {h} = 3, 0 \mathrm{m} / \mathrm{c} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

Указанные значения уровня шума/вибрации

– служат для сравнения инструментов;

Русский

– можно также использовать для предварительной оценки шумовой и вибрационной нагрузки во время работы;
– отражают основные области применения электроинструмента.

ВНИМАНИЕ

Фактические уровни шума и вибрации могут отклоняться от приведённых здесь значений. Это зависит от условий использования инструмента и от обрабатываемого материала.

• Необходимо оценить шумовое воздействие в реальных условиях эксплуатации с учётом всех этапов производственного цикла.
• Исходя из оценки шумового воздействия в реальных условиях эксплуатации, необходимо предпринимать соответствующие меры по охране труда работников.

3 Применение по назначению

Аккумуляторная дрель-шуруповёрт предназначена для

– вворачивания и затягивания винтов,
– сверления в металле, древесине, пластике и аналогичных материалах.

Она не предназначена для использования с другими рабочими инструментами, например, с коронками, перемешивающими прутками, металлическими щётками (в патроне допускается зажимать только свёрла и биты).

Зарядное устройство МХС предназначено

– для подзарядки аккумуляторов указанного типа;
– только для использования внутри помещений.

Инструмент сконструирован для професального применения.

Ответственность за использование не по назначению несет пользователь; сюда также относятся случаи длительной эксплуатации в промышленном производстве (как следствие этого повреждения и износ).

Инструмент сконструирован для профессионального применения.

4 Технические данные

Аккумуляторная дрель-шуруповёрт	CXS
Рабочее напряжение 10,8 В
Число оборотов холостогохода*	0—430об/мин
1-я скорость	0—1300об/мин
2-я скорость
Макс. крутящий моментМягкий/твёрдый материал 10/16 Н·м
Крутящий момент, регули-руемый	0,3—3,4 Н·м
Диапазон зажима цангового патрона	1—10 мм
Макс. диаметр сверлениядревесина/металл 12/8 мм
Зажимное приспособление в шпинделе	1/4"
Масса согласно процедуреЕРТА 01:2014 (с аккумулято-ром и цанговым патроном)	1,1 кг
Масса с аккумулятором и системой Centrotec	0,9 кг

* Данные по частоте вращения указаны для полностью заряженного аккумулятора.

Подробные технические характеристики зарядного устройства и входящего в комплект поставки аккумулятора см. на с. 6.

Дата производства - см. этикетку инструмент

5 Составные части инструмента

[1-1] Символ сверления
[1-2] Регулятор крутящего момента
[1-3] Метка крутящего момента/положения сверления
[1-4] Переключатель скорости
[1-5] Переключатель реверса
[1-6] Кнопка включения/выключения
[1-7] Зажим-держатель на ремень

[1-8] Изолированные поверхности рукояток (область выделена серым фо-ном)

[1-9] Кнопка отсоединения аккумулятора

[1-10] Отсек для бит

[1-11] Светодиодная лампа с индикатором ёмкости

[3A] Настенный монтаж зарядного устройства

Иллюстрации находятся в начале руководства по эксплуатации.

6 Подготовка к работе

6.1 Замена аккумуляторного блока [2]

i Аккумулятор при поставке сразу готов к работе. Его подзарядка возможна в любое время.

i Размещение (сторону) зажима-держателя [2-1] на ремень можно сменить, отсоединив аккумулятор.

6.2 Зарядка аккумуляторного блока [3]

Светодиод [3-1] показывает текущий режим работы зарядного устройства.

СД, желтый – горит непре- рывно

Зарядное устройство готово к эксплуатации.

СД, зелёный – часто мигает

Аккумулятор заряжается максимальным током.

СД, зелёный – редко мигает

Аккумулятор заряжен на 80 % и продолжает заряжаться с пониженным током.

СД, зелёный – горит непре- рывно

Аккумуляторный блок заря- жен.

7 Настройки

ВНИМАНИЕ

Опасность травмирования

▶ Выполняйте настройки только при вы- ключенном электроинструменте!

7.1 Переключение направления вращения [1-5]

– сдвинуть переключатель влево = правое вращение – сдвинуть переключатель вправо = левое вращение

7.2 Переключение скорости [1-4]

Используйте переключатель скоростей только при выключенном инструменте. В противном случае возможно повреждение редуктора.

- Переключатель скоростей вперёд (видна цифра 1) = 1-я скорость - Переключатель скоростей назад (видна цифра 2) = 2-я скорость

7.3 Регулировка крутящего момента [1-2] Метка [1-3] указывает на выбранное положение.

Сверление

Метка стоит на символе сверления («сверло») [1-1] = макс. крутящий момент.

Завинчивание

Крутящий момент согласно установке: Положение 1 = низкий крутящий момент Положение 12 = максимальный крутящий момент

8 Зажимное приспособление, насадки

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Перед любыми работами на электроин-струменте вынимайте из него аккумулятор.

ИМАНИЕ

Опасность травмирования сильно нагревающимся и острым рабочим инструментом

▶ Не используйте затупившиеся и неисправные рабочие инструменты.
▶ Работайте в защитных перчатках.

Коды для заказа оснастки и инструментов можно найти в каталоге Festool и в Интернете на www.festool.ru.

8.1 Инструментальный патрон CENTROTEC [4]

Позволяет быстро менять рабочий (сменный) инструмент с хвостовиком CENTROTEC

Зажимайте сменные инструменты с хвостовиком CENTROTEC только в не CENTROTEC.

8.2 Цанговый патрон BF-FX 10 [5]

Для зажима свёрл и бит с макс. диаметром хвостовика 10 мм.

Зажимайте рабочий инструмент в патроне по центру.

8.3 Угловая насадка XS-AS [6]

(оснастка) — позволяет сверлить и заворачивать под прямым углом к электроинструменту.

Угловую насадку можно установить в одно из 16 угловых положений.

8.4 Зажимное приспособление в шпинделе [7]

Биты можно вставлять непосредственно в за- жим с внутренним шестигранником (на шпин- деле).

9 Работа с инструментом

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

9.1 Включение/выключение [1-6]

нажать = ВКЛ, отпустить = ВЫКЛ

В зависимости от силы нажатия на выключатель плавно меняется частота вращения.

9.2 Светодиодная лампа с индикатором ёмкости

Светодиодная лампа [1-11] горит при включенном выключателе[1-6].

После отпускания выключателя [1-6] индикатор ёмкости в течение нескольких секунд отображает посредством светодиодной лампы [1-11] уровень заряда аккумулятора:

зарядите аккумулятор перед его дальнейшим использованием.

9.3 Держатель битов [1-10]

Магнитный, для крепления битов и насадок.

9.4 Предупреждающие сигналы

Электроинструмент выключается, индикатор ёмкости мигает: аккумулятор разряжен.

▶ Замените аккумулятор.

Электроинструмент выключается, индикатор ёмкости не мигает: электроинструмент перегрет или перегружен.

▶ Уменьшите нагрузку на электроинструмент.
▶ Дайте остыть электроинструменту.

10 Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, удар током

▶ Перед проведением любых работ по обслуживанию вынимайте аккумулятор из инструмента.
- Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса двигателя, должны выполняться только специалистами авторизованной мастерской Сервисной службы.

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмы-изготовителя или в сервисной мастерской. Адрес ближайшей мастерской см. на www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис

Соблюдайте следующие правила:

– Не допускайте забивания вентиляционных отверстий на инструменте: они служат для его охлаждения.
– Не допускайте загрязнения подсоединительных контактов на электроинструменте, зарядном устройстве и аккумуляторе.

Правила обращения с аккумуляторами

– Храните аккумуляторы в сухом, прохладном месте при температуре от 5 до 25 °C.
– Защищайте аккумуляторы от воздействия влаги, воды и высоких температур.
– Не оставляйте разряженные аккумуляторы дольше одного месяца в зарядном устройстве, отсоединённом от сети. Опасность глубокого разряда!
– Перед длительным хранением без использования заряжайте литий-ионный аккумулятор до 40 % ёмкости (ок. 15 мин зарядки).
– Для предотвращения короткого замыка- ния храните аккумуляторы в оригиналь- ной упаковке.

11 Охрана окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте экологически безопасную утилизацию инентов, оснастки и упаковки. Соблюдайте вующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACH: www.festool.com/reach

12 Транспортировка

Входящие в комплект литий-ионные аккумуляторы подпадают под действие закона о перевозке опасных грузов. Перед перевозкой пользователь должен ознакомиться с региональными предписаниями. При перевозке сторонними организациями (например авиатранспортом или транспортной компанией) предъявляются особые требования. При подготовке товара к отгрузке необходимо воспользоваться услугами специалиста по обращению с опасными грузами. Пересылать можно только неповреждённые аккумуляторы. Соблюдайте региональные предписания по почтовым пересылкам. Учитывайте дополнительные национальные предписания.

Obsah
