Marca	Festool
Modelo	CXS 2 6Plus
Tipo de producto	Taladro atornillador inalámbrico
Tensión del motor	10,8 V
Velocidad en vacío (1ª velocidad)	0 - 430 rpm
Velocidad en vacío (2ª velocidad)	0 - 1300 rpm
Par máx. (soporte blando/duro)	10/16 Nm
Par ajustable	0,3 - 3,4 Nm
Capacidad del portabrocas	1 - 10 mm
Diámetro de perforación máx. (madera)	12 mm
Diámetro de perforación máx. (metal)	8 mm
Peso (con batería + portabrocas de perforación)	1,1 kg
Peso (con batería + Centrotec)	0,9 kg
Alimentación	Batería Li-Ion 10,8 V
Cargador	MXC
Portaherramientas	Portabrocas CENTROTEC, portabrocas de perforación BF-FX 10, cabezal angular XS-AS (opcional)
Funciones principales	Perforación y atornillado, velocidad variable, par ajustable, luz LED con indicador de capacidad, soporte magnético para puntas
Nivel de presión acústica (L_PA)	64 dB(A)
Nivel de potencia acústica (L_WA)	75 dB(A)
Emisión vibratoria (atornillado)	< 2,5 m/s² (incertidumbre 1,5 m/s²)
Emisión vibratoria (perforación metal)	3,0 m/s² (incertidumbre 1,5 m/s²)
Seguridad	Usar protección auditiva, gafas, guantes, mascarilla antipolvo; utilizar mangos aislados
Mantenimiento	Limpiar las aberturas de ventilación, mantener contactos limpios, almacenamiento 5-25°C, seco
Reparabilidad	Piezas de repuesto Festool originales, reparación por fabricante o taller autorizado

Preguntas frecuentes - CXS 2 6Plus FESTOOL

¿Cómo cambiar la batería del taladro Festool CXS 2 6Plus?

Para cambiar la batería, presione el botón de extracción [1-9] ubicado en la batería y tire hacia atrás. Inserte una batería cargada hasta que encaje.

¿Cómo ajustar el par de apriete?

Gire la rueda de par [1-2] para seleccionar la posición deseada. La marca [1-3] indica la posición. Las posiciones 1 a 12 corresponden a un par creciente. Para perforar, coloque la marca frente al símbolo de taladro para un par máximo.

¿Qué significa el parpadeo del LED en el cargador?

El LED del cargador indica el estado de carga: verde parpadeante rápido: carga a corriente máxima; verde parpadeante lento: carga al 80%; verde fijo: batería cargada; rojo parpadeante: defecto general (contacto, cortocircuito, batería defectuosa); rojo fijo: temperatura de la batería fuera de rango (0-45°C).

¿Cómo usar el cabezal angular XS-AS?

El cabezal angular XS-AS (accesorio opcional) permite perforar y atornillar en ángulo recto. Se puede fijar en 16 posiciones angulares diferentes para adaptarse a su trabajo.

¿Cuándo hay que recargar la batería?

La luz LED [1-11] muestra la capacidad de la batería después de soltar el interruptor. Si la capacidad es inferior al 15%, se recomienda recargar la batería. Si la herramienta se detiene y la pantalla parpadea, la batería está vacía.

¿Cómo limpiar y mantener el taladro?

Antes de cualquier mantenimiento, retire la batería. Limpie regularmente las aberturas de ventilación y los contactos de conexión en la herramienta, el cargador y la batería. Guarde la herramienta en un lugar seco entre 5°C y 25°C.

¿Dónde encontrar piezas de repuesto para el modelo CXS 2 6Plus?

Utilice únicamente piezas de repuesto Festool originales. Puede pedirlas a través del sitio web www.festool.fr/services o en un taller de servicio posventa autorizado.

¿Cuáles son las instrucciones de seguridad a seguir?

Use siempre protección auditiva, gafas de protección, guantes y mascarilla antipolvo si es necesario. Sostenga la herramienta por las empuñaduras aisladas para evitar descargas eléctricas en caso de contacto con cables invisibles.

¿Cómo usar el soporte magnético para puntas?

El soporte de puntas [1-10] es magnético y está ubicado en la herramienta. Permite almacenar una punta o portapuntas directamente en el taladro para un acceso rápido.

¿Qué hacer si la herramienta se detiene y la pantalla de capacidad no parpadea?

Esto indica un sobrecalentamiento o sobrecarga. Reduzca la carga de la herramienta y déjela enfriar. Si el problema persiste, contacte a un taller de servicio autorizado.

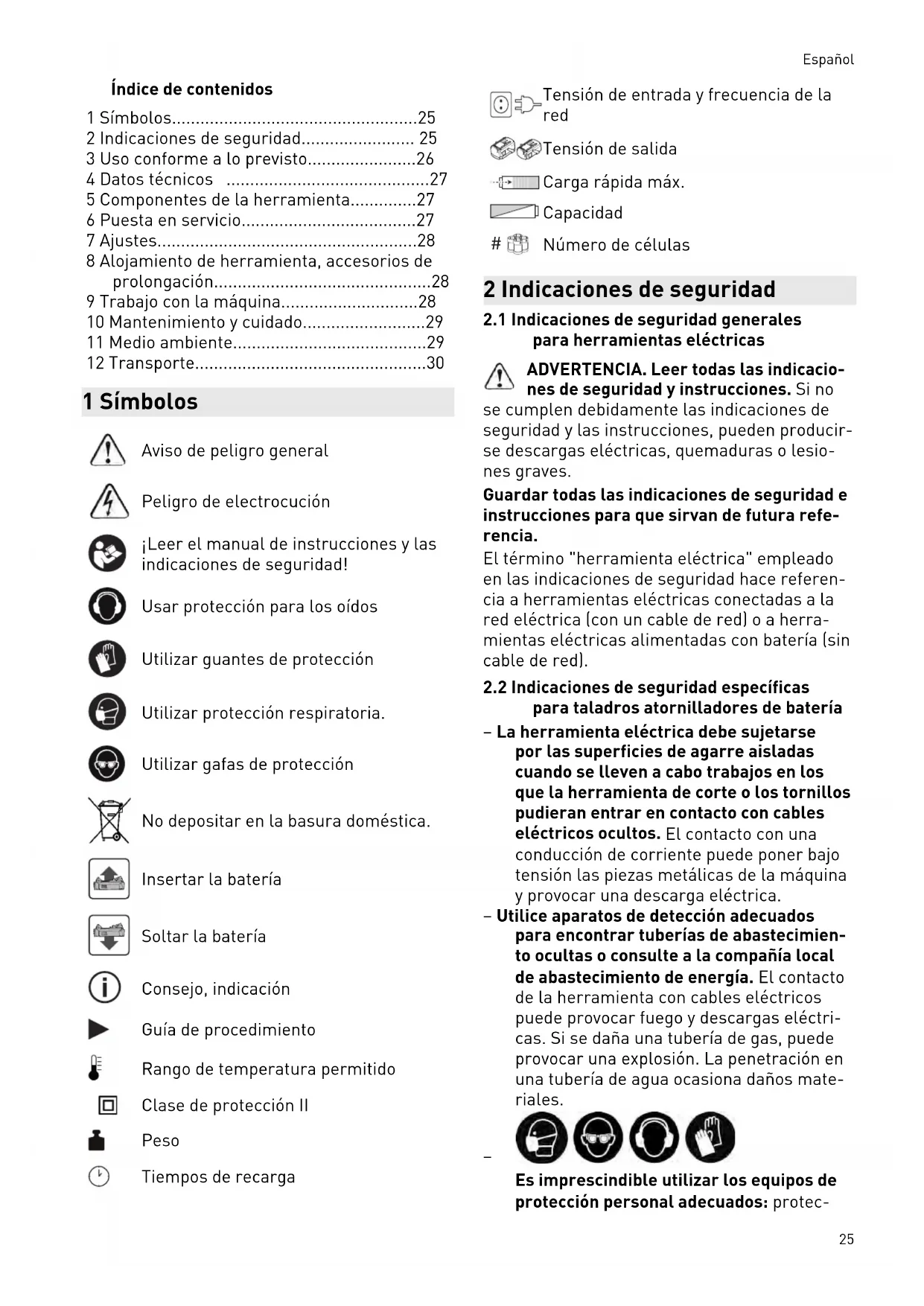

MANUAL DE USUARIO CXS 2 6Plus FESTOOL

Índice de contenidos

1 Símbolos....25
2 Indicaciones de seguridad.... 25
3 Uso conforme a lo previsto....26
4 Datos técnicos 27
5 Componentes de la herramienta......27
6 Puesta en servicio....27
7 Ajustes....28
8 Alojamiento de herramienta, accesorios de prolongación....28
9 Trabajo con la máquina....28
10 Mantenimiento y cuidado....29
11 Medio ambiente....29
12 Transporte....30

1 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Usar protección para los oídos

Utilizar guantes de protección

Utilizar protección respiratoria.

Utilizar gafas de protección

No depositar en la basura doméstica.

Insertar la batería

Soltar la batería

Consejo, indicación

Guía de procedimiento

Rango de temperatura permitido

Clase de protección II

Peso

Tiempos de recarga

Tensión de entrada y frecuencia de la red

Tensión de salida

Carga rápida máx.

Capacidad

Número de células

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales para herramientas eléctricas

ADVERTENCIA. Leer todas las indicaciones de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).

2.2 Indicaciones de seguridad específicas para taladros atornilladores de batería

- La herramienta eléctrica debe sujetarse por las superficies de agarre aisladas cuando se lleven a cabo trabajos en los que la herramienta de corte o los tornillos pudieran entrar en contacto con cables eléctricos ocultos. El contacto con una conducción de corriente puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica.

- Utilice aparatos de detección adecuados para encontrar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.

Es imprescindible utilizar los equipos de protección personal adecuados: protec-

Español

ción para los oídos, gafas de protección, mascarilla para trabajos que generen polvo, guantes de protección al trabajar con materiales rugosos y para cambiar de útil.

ATENCIÓN. La herramienta eléctrica puede bloquearse y provocar contragol-

pes repentinos ¡Desconectar de inmediato!

- El interruptor de conexión y desconexión no debe bloquearse permanentemente.

Indicaciones de seguridad para el uso de brocas largas

• a) Nunca trabaje con un número de revoluciones superior al máximo permitido para la broca. A revoluciones más elevadas, la broca podría doblarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.
• b) Comience la operación de taladrado siempre con una velocidad baja y con la broca en contacto con la pieza de trabajo. A revoluciones más elevadas, la broca podría doblarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.
• c) No aplique demasiada presión y hágalo solo en sentido longitudinal con respecto a la broca. Las brocas pueden doblarse, lo que podría traducirse en rotura o en pérdida de control y lesiones.

2.3 Indicaciones de seguridad específicas para batería y cargador

• Este cargador puede ser utilizado por personas con capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimientos si son vigilados o han sido instruidos respecto al uso seguro de la máquina y comprenden los peligros derivados del mismo. Los niños no pueden utilizar la máquina ni jugar con ella.
• No abrir la batería ni el cargador.
• Proteger el cargador de piezas metálicas (p. ej., virutas) o líquidos.
• No utilizar fuentes de alimentación o baterías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

• Proteger la batería de fuentes de calor > 50 °C, como por ejemplo la radiación solar prolongada o el fuego.

• No apagar nunca con agua una batería Li-lon en llamas. Para ello utilizar arena o una manta contra incendios.

• Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya.
• Si el cargador no se está utilizando, desconectar el enchufe de la caja de contacto.

2.4 Emisiones

Los valores típicos obtenidos de acuerdo con la norma 62841 son:

Nivel de intensidad sonora L _PA = 64 dB(A)

Nivel de potencia sonora L _WA = 75 dB(A)

Incertidumbre K = 3 dB

ENCIÓN

Ruido producido durante el trabajo Daños en los oídos

▶ Utilizar protección de oídos.

Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según 62841:

Atornillar a_h = < 2,5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Taladrar en metal a_h=3,0 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Las emisiones especificadas (vibración, ruido)

• sirven para comparar máquinas,
• son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento
• y representan las aplicaciones principales de la herramienta eléctrica.

ATENCIÓN

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

• Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
  ▶ Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.

3 Uso conforme a lo previsto

Taladro atornillador de batería apto

• para atornillar y apretar tornillos,
• para taladrar en metal, madera, plásticos y materiales similares.

No apto para la sujeción de otras herramienta como brocas y puntas de destornillador, p. ej., sierras de calar, varillas agitadoras, cerdas de metal.

Cargador MXC apto

• para cargar las baterías indicadas,
• solo para uso interno.

El usuario será responsable de cualquier utilización indebida; como tal se conside-

ra el funcionamiento industrial continuado.

4 Datos técnicos

Taladros atornilladores de batería	CXS
Tensión del motor 10,8 V
Número de revoluciones en vacío*
1.a velocidad	0 - 430 rpm
2.a velocidad	0 - 1300 rpm
Par de giro máx.Atornillado blando/duro 10/16 Nm
Par de giro regulable 0,3 - 3,4 Nm
Margen de sujeción del portabrocas	1 - 10 mm
Diámetro máx. de perforaciónMadera/metal 12/8 mm
Alojamiento para herramienta en el husillo de taladrar	1/4”
Peso según el procedimientoEPTA 01:2014 (con batería y portabrocas)	1,1 kg
Peso con batería + Centrotec 0,9 kg

* Número de revoluciones con la batería totalmente cargada.

En la página 6 se indican más datos técnicos del cargador y de la batería suministrados.

5 Componentes de la herramienta

[1-1] Símbolo de taladrar
[1-2] Par de giro de la rueda de ajuste

[1-3] Marca del par de giro/posición de taladrado
[1-4] Interruptor de velocidad
[1-5] Interruptor de rotación a derecha/izquierda
[1-6] Interruptor de conexión y desconexión
[1-7] Clip de cinturón
[1-8] Superficies de agarre con aislamiento (zona sombreada en gris)
[1-9] Tecla para aflojar la batería
[1-10] Compartimento para puntas de atornillar
[1-11] Lámpara LED con indicación de la capacidad
[3A] Fijación mural del cargador

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Puesta en servicio

6.1 Cambiar la batería [2]

Tras la entrega, la batería está lista para el servicio inmediato y puede cargarse en cualquier momento.

Con la batería retirada[2-1] es posible cambiar el lateral del clip del cinturón.

6.2 Cargar la batería [3]

El LED [3-1] del cargador indica su estado de funcionamiento actual.

LED amarillo: luz permanente

El cargador está listo para el servicio.

LED verde: parpadeo rápido

La batería se carga con la corriente máxima.

LED verde: parpadeo lento

La batería se ha cargado hasta un 80% y se continúa cargando con corriente reducida.

LED verde: luz permanente

La batería está cargada.

LED rojo: parpadeo

Indicador de error general, p. ej., no existe contacto, cortocircuito, batería defectuosa, etc.

LED rojo: luz permanente

La temperatura de la batería se encuentra fuera del valor límite permitido (0 °C a 45 °C).

7 Ajustes

ATENCIÓN

Peligro de lesiones

▶ Ajustes solo con la herramienta eléctrica desenchufada

7.1 Invertir el sentido de giro [1-5]

• Interruptor hacia la izquierda = giro a la de-recha
• Interruptor hacia la derecha = giro a la izquierda

7.2 Cambio de velocidad [1-4]

Pulse siempre el interruptor de velocidades con la herramienta desconectada. De lo contrario, podría dañarse el engranaje.

• Interruptor de velocidades hacia adelante (número 1 visible) = 1.ª velocidad
• Interruptor de velocidades hacia atrás (número 2 visible) = 2.ª velocidad

La marca [1-3] señala la posición seleccionada.

Taladrar

La marca indica el símbolo de taladrado [1-1] = par de giro máximo.

Atornillar

Par de giro correspondiente al ajuste: Posición 1 = par de giro bajo Posición 12 = par de giro alto

8 Alojamiento de herramienta, accesorios de prolongación

ADVERTENCIA

Peligro de lesiones

- Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

ATENCIÓN

Peligro de lesiones por herramienta caliente y afilada

• No utilizar herramientas romas o defectuosas.
  ▶ Utilizar guantes de protección.

Los números de pedido de los accesorios y las herramientas figuran en el catálogo Festool o en la dirección de internet www.festool.es.

Cambio de herramientas rápido con vástago CENTROTEC

Fijar las herramientas CENTROTEC solo en el mandril CENTROTEC.

8.2 Portabrocas BF-FX 10 [5]

Para la sujeción de brocas y puntas de destornillador con un diámetro del vástago máximo de 10 mm.

Sujete la herramienta centrada en el portabrocas.

8.3 Ángulo adicional XS-AS [6]

(Accesorio) Taladrar y atornillar en ángulo recto respecto a la herramienta eléctrica.

El ángulo adicional puede encajarse en 16 ajustes de ángulo distintos.

8.4 Alojamiento para herramienta en el husillo de taladrar [7]

Las puntas de destornillador pueden insertarse directamente en el alojamiento hexagonal del husillo de taladrar.

9 Trabajo con la máquina

ADVERTENCIA

Peligro de lesiones

Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.

9.1 Interruptor de conexión y desconexión [1-6]

Presionar = CONECTADO, soltar = DESCONECTADO

Según la presión en el interruptor de conexión y desconexión, el número de revoluciones se puede controlar de modo continuo.

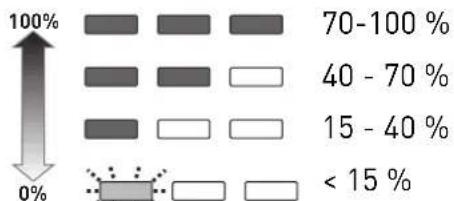

9.2 Lámpara LED con indicación de la capacidad

La lámpara LED [1-11] se enciende al presionar el interruptor de conexión y desconexión [1-6].

Al soltar el interruptor de conexión y desconexión[1-6] la indicación de la capacidad muestra durante unos segundos en la lámpara

LED [1-11]el estado de carga de la batería:

Recomendación:

cargar la batería antes de una nueva utilización.

9.3 Depósito de puntas [1-10]

Magnético, para alojar puntas o adaptadores.

9.4 Señales de advertencia

La herramienta eléctrica se desconecta, la indicación de la capacidad parpadea: la batería está vacía.

▶ Cambiar la batería.

La herramienta eléctrica se desconecta, la indicación de la capacidad no parpadea: la herramienta eléctrica se ha sobrecalentado o presenta sobrecarga.

▶ Cargar menos la herramienta eléctrica.
▶ Dejar enfriar la herramienta eléctrica.

10 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El Servicio de Atención al Cliente y de Reparaciones solo está disponible a través del fab- bricante o los talleres de repar- ración. Dirección más cercana en: www.festool.es/servicio

Utilizar únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

Tener en cuenta las siguientes advertencias

• Mantener los orificios de ventilación de la herramienta eléctrica despejados y limpios para que la refrigeración esté garantizada.
• Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería.

Indicaciones sobre baterías

• Almacenar en un lugar seco y fresco a una temperatura de entre 5 °C y 25 °C.
• Proteger las baterías de la humedad y del agua, así como del calor.
• No mantenga las baterías vacías más de aprox. un mes conectadas al cargador, cuando el cargador esté desconectado de la red. Peligro de descarga total.
• Si tiene previsto guardar baterías Li-lon durante un periodo prolongado sin usarlas, cárguelas al 40 % de su capacidad (cargar durante aprox. 15 min).
• Para evitar cortocircuitos, la batería debe guardarse en el embalaje suministrado.

11 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-

sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Español

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACH: www.festool.com/reach

12 Transporte

Las baterías de iones de litio incluidas están sujetas a las disposiciones de la legislación sobre mercancías peligrosas. El usuario debe informarse sobre las regulaciones locales antes del transporte. Para el transporte mediante servicios de terceros (p. ej., transporte aéreo o empresa de transportes) hay que respetar unos requisitos específicos. Debe consultarse a un experto en mercancías peligrosas para la preparación del envío. Enviar la batería solo si no está dañada. Al enviarla se deben respetar las regulaciones locales. Ténganse en cuenta el resto de regulaciones nacionales.

Sommario

Aparafusadoras de acumulador adequadas

Fixar a ferramenta de modo centrado na bucha de brocas.

8.3 Adaptador angular XS-AS [6]

- Substituir o acumulador.
