CXS 2 6Plus - Bohrmaschine FESTOOL - Kostenlose Bedienungsanleitung

Marke	Festool
Modell	CXS 2 6Plus
Produkttyp	Akku-Bohrschrauber
Motorspannung	10,8 V
Leerlaufdrehzahl (1. Gang)	0 - 430 U/min
Leerlaufdrehzahl (2. Gang)	0 - 1300 U/min
Max. Drehmoment (weich/hart)	10/16 Nm
Einstellbares Drehmoment	0,3 - 3,4 Nm
Spannfutterkapazität	1 - 10 mm
Max. Bohrdurchmesser (Holz)	12 mm
Max. Bohrdurchmesser (Metall)	8 mm
Gewicht (mit Akku + Bohrfutter)	1,1 kg
Gewicht (mit Akku + Centrotec)	0,9 kg
Stromversorgung	Li-Ion-Akku 10,8 V
Ladegerät	MXC
Werkzeugaufnahme	Centrotec-Spannfutter, Bohrfutter BF-FX 10, Winkelvorsatz XS-AS (optional)
Hauptfunktionen	Bohren und Schrauben, variable Drehzahl, einstellbares Drehmoment, LED-Leuchte mit Kapazitätsanzeige, magnetischer Bit-Halter
Schalldruckpegel (L_PA)	64 dB(A)
Schallleistungspegel (L_WA)	75 dB(A)
Vibrationsemission (Schrauben)	< 2,5 m/s² (Unsicherheit 1,5 m/s²)
Vibrationsemission (Metallbohren)	3,0 m/s² (Unsicherheit 1,5 m/s²)
Sicherheit	Gehörschutz, Schutzbrille, Handschuhe, Staubmaske tragen; isolierte Griffflächen verwenden
Wartung	Lüftungsschlitze reinigen, Kontakte sauber halten, Lagerung 5-25°C, trocken
Reparierbarkeit	Original Festool Ersatzteile, Reparatur durch Hersteller oder autorisierte Werkstatt

Häufig gestellte Fragen - CXS 2 6Plus FESTOOL

Wie wechsle ich den Akku des Festool CXS 2 6Plus Bohrschraubers?

Zum Wechseln des Akkus drücken Sie die Entriegelungstaste [1-9] am Akku und ziehen Sie ihn nach hinten. Setzen Sie einen geladenen Akku ein, bis er einrastet.

Wie stelle ich das Drehmoment ein?

Drehen Sie das Drehmoment-Einstellrad [1-2], um die gewünschte Position auszuwählen. Die Markierung [1-3] zeigt die Position an. Die Positionen 1 bis 12 entsprechen einem steigenden Drehmoment. Zum Bohren stellen Sie die Markierung auf das Bohrer-Symbol für maximales Drehmoment.

Was bedeutet das Blinken der LED am Ladegerät?

Die LED des Ladegeräts zeigt den Ladestatus an: schnell grün blinkend: Laden mit maximalem Strom; langsam grün blinkend: zu 80% geladen; grün dauerhaft: Akku vollständig geladen; rot blinkend: allgemeiner Fehler (Kontakt, Kurzschluss, defekter Akku); rot dauerhaft: Akkutemperatur außerhalb des Bereichs (0-45°C).

Wie verwende ich den Winkelvorsatz XS-AS?

Der Winkelvorsatz XS-AS (optionales Zubehör) ermöglicht Bohren und Schrauben im rechten Winkel. Er kann in 16 Winkelpositionen fixiert werden, um sich an Ihre Arbeit anzupassen.

Wann muss der Akku aufgeladen werden?

Die LED-Leuchte [1-11] zeigt die Akkukapazität an, nachdem Sie den Schalter losgelassen haben. Wenn die Kapazität unter 15% liegt, wird empfohlen, den Akku aufzuladen. Wenn das Werkzeug stoppt und die Anzeige blinkt, ist der Akku leer.

Wie reinige und warte ich den Bohrschrauber?

Entfernen Sie vor der Wartung den Akku. Reinigen Sie regelmäßig die Lüftungsschlitze und die Steckkontakte am Werkzeug, Ladegerät und Akku. Lagern Sie das Werkzeug trocken bei 5°C bis 25°C.

Wo finde ich Ersatzteile für das Modell CXS 2 6Plus?

Verwenden Sie ausschließlich Original Festool Ersatzteile. Sie können diese über die Website www.festool.fr/services oder bei einer autorisierten Kundendienstwerkstatt bestellen.

Welche Sicherheitshinweise sind zu beachten?

Tragen Sie immer einen Gehörschutz, eine Schutzbrille, Handschuhe und ggf. eine Staubmaske. Halten Sie das Werkzeug an den isolierten Griffflächen, um Stromschläge bei Kontakt mit versteckten Kabeln zu vermeiden.

Wie verwende ich den magnetischen Bit-Halter?

Der Bit-Halter [1-10] ist magnetisch und befindet sich am Werkzeug. Er ermöglicht die Aufbewahrung eines Bits oder Bit-Halters direkt am Bohrschrauber für schnellen Zugriff.

Was tun, wenn das Werkzeug stoppt und die Kapazitätsanzeige nicht blinkt?

Das weist auf eine Überhitzung oder Überlastung hin. Reduzieren Sie die Belastung des Werkzeugs und lassen Sie es abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Werkstatt.

BEDIENUNGSANLEITUNG CXS 2 6Plus FESTOOL

Unterzeichnet für und im Namen von/

Wendlingen, 2020-06-25

Markus Stark

* im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999 in the specified serial number range (S-Nr.) from 40000000 - 49999999 dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

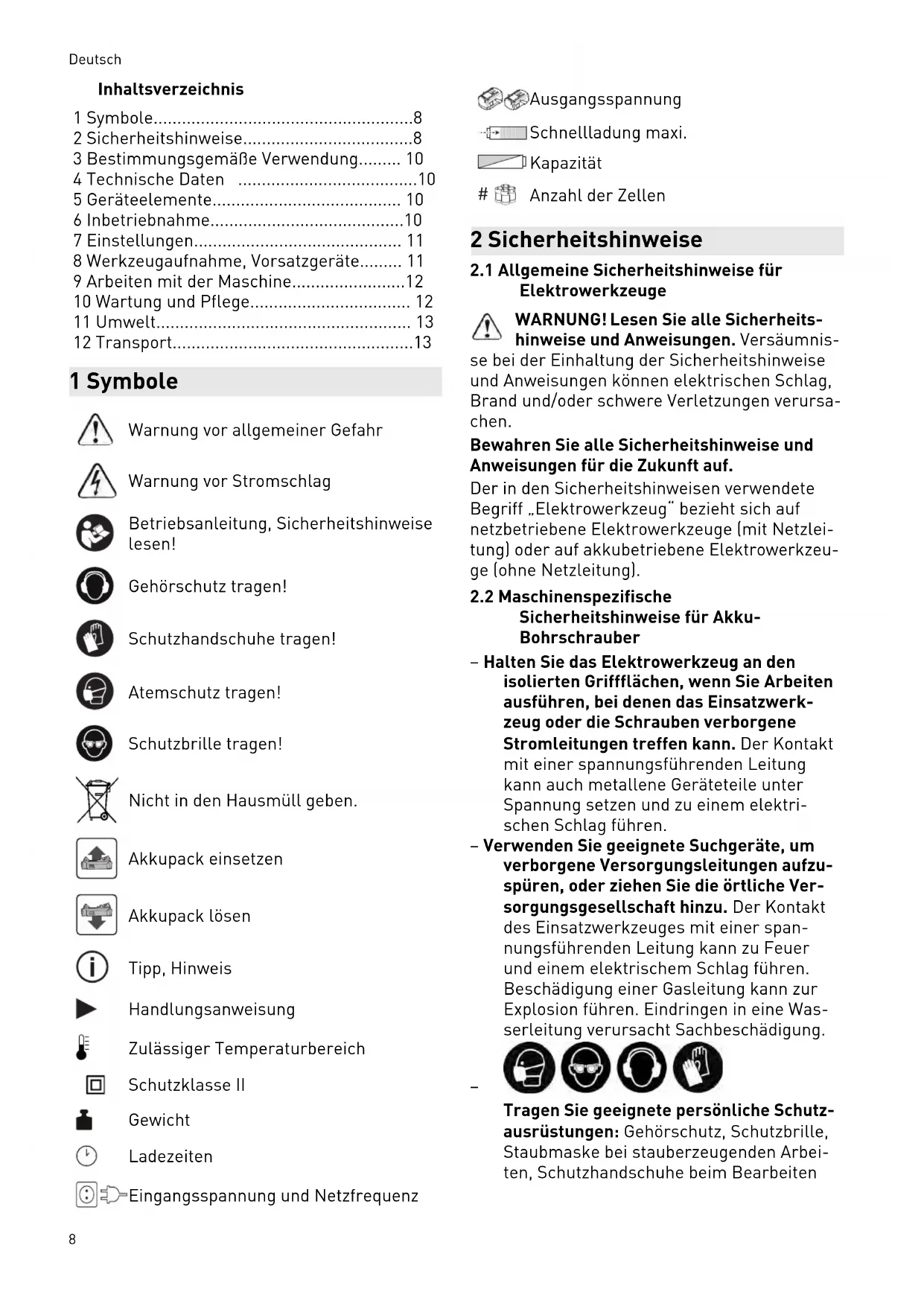

Inhaltsverzeichnis

1 Symbole....8
2 Sicherheitshinweise....8
3 Bestimmungsgemäße Verwendung...... 10
4 Technische Daten 10
5 Geräteelemente.... 10
6 Inbetriebnahme....10
7 Einstellungen.... 11
8 Werkzeugaufnahme, Vorsatzgeräte...... 11
9 Arbeiten mit der Maschine....12
10 Wartung und Pflege.... 12
11 Umwelt.... 13
12 Transport....13

1 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Schutzhandschuhe tragen!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmüll geben.

Akkupack einsetzen

Akkupack lösen

Tipp, Hinweis

Handlungsanweisung

Zulässiger Temperaturbereich

Schutzklasse II

Gewicht

Ladezeiten

Eingangsspannung und Netzfrequenz

Ausgangsspannung

Schnellladung maxi.

Kapazität

Anzahl der Zellen

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische

Sicherheitshinweise für Akku-Bohrschrauber

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu-spüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten

rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag ver-

ursachen! Sofort ausschalten!

- Ein-/Ausschalter nicht dauerhaft arretieren!

Sicherheitshinweise bei Verwendung langer Bohrer

• a) Arbeiten Sie auf keinen Fall mit einer höheren Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
• b) Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
  – c) Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

2.3 Maschinenspezifische Sicherheitshinweise für Akkupack und Ladegerät

- Dieses Ladegerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen das Gerät nicht benutzen oder damit spielen.

- Akkupack und Ladegerät nicht öffnen!

- Ladegerät vor Metallteilen (z. B. Metallspäne) oder Flüssigkeiten schützen!

- Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektrowerkzeugs verwenden. Keine Fremd-Ladegeräte zum Laden der Akkupacks verwenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

• Akkupack vor Hitze > 50 °C z. B. auch vor dauernder Sonneneinstrahlung und Feuer schützen!
• Brennende Lilon-Akkupacks nie mit Wasser löschen! Sand oder Feuerlöschdecke verwenden.
• Regelmäßig den Stecker und das Kabel prüfen, um eine Gefährdung zu vermeiden. Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern lassen.
• Bei Nicht-Gebrauch des Ladegeräts den Netzstecker aus der Steckdose ziehen.

2.4 Emissionswerte

Die nach 62841 ermittelten Werte betragen typischerweise:

Schalldruckpegel L _PA = 64 dB(A)

Schallleistungspegel L _WA = 75 dB(A)

Unsicherheit K = 3 dB

RSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

▶ Gehörschutz benutzen.

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend 62841:

Schrauben a_h = < 2,5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Bohren in Metall a_h=3,0 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

• dienen dem Maschinenvergleich,
• eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz,
• repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebenen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

▶ Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden.
▶ Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäße Verwendung

Akku-Bohrschrauber geeignet

• zum Ein- und Festschrauben von Schrauben,
• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien.

Nicht bestimmt zum Einspannen von anderen Werkzeugen als Bohrer und Bit, z.B. Lochsägen, Rührstäben, Metallbürsten.

Ladegerät MXC geeignet

- zum Aufladen der aufgeführten Akkupacks.

- nur für Innengebrauch.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zählt

auch industrieller Dauerbetrieb.

4 Technische Daten

Akku-Bohrschrauber CXS

Motorspannung 10,8 V

Leerlaufdrehzahl*

1. Gang	0 - 430 min ^-1
2. Gang	0 - 1300 min ^-1

max. Drehmoment

weicher/ harter Schraubfall 10/ 16 Nm

Drehmoment einstellbar 0,3 - 3,4 Nm

Bohrfutter-Spannbereich 1 - 10 mm

Bohrdurchmesser max.

Holz/ Metall 12/8 mm

Werkzeugaufnahme in Bohr-spindel

1/4"

Akku-Bohrschrauber CXS

Gewicht entsprechend EPTA-Procedure 01:2014 (mit Akku-pack + Bohrfutter) 1,1 kg

Gewicht mit Akkupack + Cent-rotec 0,9 kg

* Drehzahl-Angaben mit voll geladenem Akku-pack.

Weitere technische Daten zum Ladegerät und zum mitgelieferten Akku-pack sind auf Seite 6 angegeben.

5 Geräteelemente

[1-1] Symbol Bohren

[1-2] Einstellrad Drehmoment

[1-3] Markierung Drehmoment/Bohrstellung

[1-4] Gang-Schalter

[1-5] Schalter für Rechts-/Links-Lauf

[1-6] Ein-/Ausschalter

[1-7] Gürtel-Clip

[1-8] Isolierte Griffflächen (grau schattierter Bereich)

[1-9] Taste zum Lösen des Akkupacks

[1-10] Bit-Depot

[1-11] LED-Lampe mit Kapazitätsanzeige

[3A] Wandbefestigung Ladegerät

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Akkupack wechseln [2]

Akkupack ist bei Lieferung sofort einsatzbereit und kann jederzeit aufgeladen werden.

Seite des Gürtel-Clips [2-1] ist bei abgenommenem Akkupack wechselbar.

6.2 Akkupack laden [3]

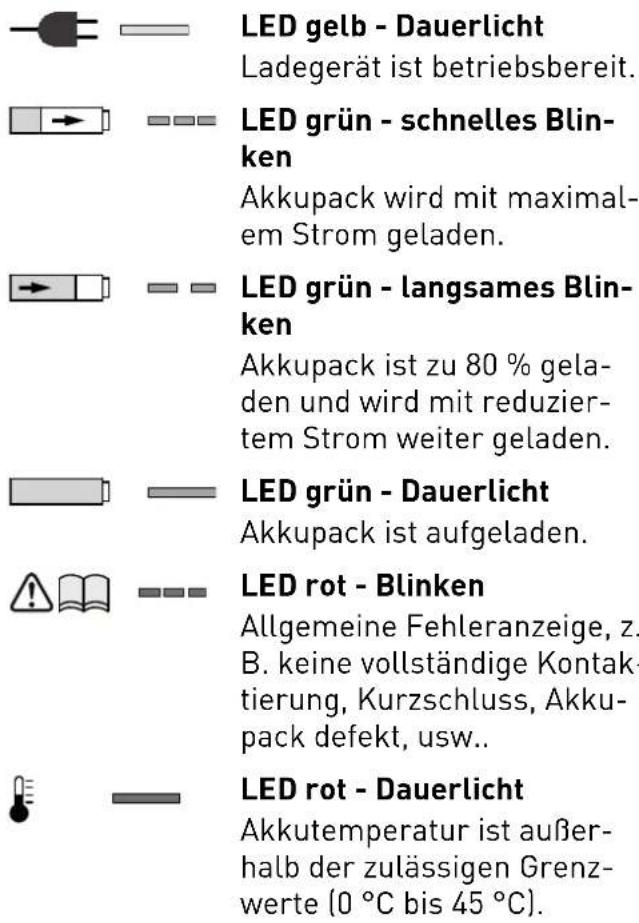

Die LED [3-1] des Ladegeräts zeigt den jeweiligen Betriebszustand des Ladegerätes an.

7 Einstellungen

VORSICHT

Verletzungsgefahr

▶ Einstellungen nur bei ausgeschaltetem Elektrowerkzeug!

7.1 Drehrichtung ändern [1-5]

- Schalter nach links = Rechtslauf - Schalter nach rechts = Linkslauf

7.2 Gang wechseln [1-4]

Betätigen Sie den Gang-Schalter nur bei ausgeschaltetem Gerät. Ansonsten besteht die Gefahr das Getriebe zu beschädigen.

• Gang-Schalter nach vorne (Ziffer 1 sichtbar) = 1. Gang
• Gang-Schalter nach hinten (Ziffer 2 sichtbar) = 2. Gang

7.3 Drehmoment einstellen [1-2]

Die Markierung [1-3] zeigt auf die gewählte Stellung.

Bohren

Markierung zeigt auf Bohrersymbol [1-1] = maximales Drehmoment.

Schrauben

Drehmoment entsprechend Einstellung: Stellung 1 = kleines Drehmoment Stellung 12 = hohes Drehmoment

8 Werkzeugaufnahme, Vorsatzgeräte

WARNUNG

Verletzungsgefahr

▶ Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmen.

VORSICHT

Verletzungsgefahr durch heißes und scharfes Werkzeug

▶ Keine stumpfen und defekten Einsatzwerkzeuge verwenden.
▶ Schutzhandschuhe tragen.

Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.de“.

8.1 CENTROTEC Werkzeugfutter [4]

Schneller Wechsel von Werkzeugen mit CENT-ROTEC-Schaft

CENTROTEC-Werkzeuge nur in CENT-ROTREC-Werkzeugfutter einspannen.

8.2 Bohrfutter BF-FX 10 [5]

Zum Einspannen von Bohrern und Bits mit max. Schaftdurchmesser 10 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

8.3 Winkelvorsatz XS-AS [6]

(Zubehör) Bohren und Schrauben im rechten Winkel zum Elektrowerkzeug.

Der Winkelvorsatz lässt sich in 16 verschiedenen Winkeleinstellungen einrasten.

8.4 Werkzeugaufnahme in der Bohrspindel [7]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

9 Arbeiten mit der Maschine

WARNUNG

Verletzungsgefahr

▶ Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

9.1 Ein-/Ausschalten [1-4]

Drücken = EIN, Loslassen = AUS

Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

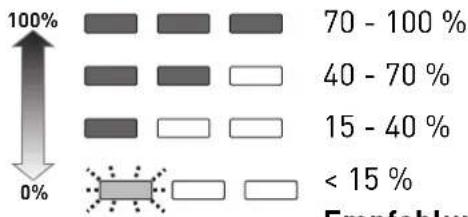

9.2 LED-Lampe mit Kapazitätsanzeige

Die LED-Lampe [1-11] leuchtet bei gedrücktem Ein-/Ausschalter [1-6].

Nach Loslassen des Ein-/Ausschalters [1-6] zeigt die Kapazitätsanzeige für einige Sekunden an der LED-Lampe [1-11] den Ladezustand des Akkupacks an:

Empfehlung:

Akkupack vor weiterer Verwendung laden.

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

9.4 Warnsignale

Elektrowerkzeug schaltet ab, Kapazitätsanzeige blinkt: Akkupack ist leer.

▶ Akkupack wechseln.

Elektrowerkzeug schaltet ab, Kapazitätsanzeige blinkt nicht: Elektrowerkzeug ist überhitzt oder wurde überlastet.

▶ Elektrowerkzeug weniger belasten.
▶ Elektrowerkzeug abkühlen lassen.

10 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektrowerkzeug abnehmen.
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstge- legene Adresse unter: www.fes- tool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Folgende Hinweise beachten

• Die Lüftungsöffnungen am Elektrowerkzeug frei und sauber halten, damit die Kühlung gewährleistet ist.
• Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Hinweise zu Akkupacks

• Lagerung an trockenem, kühlen Ort bei einer Temperatur von 5 °C bis 25 °C.
• Akkupacks vor Feuchtigkeit und Wasser sowie vor Hitze schützen.
• Leere Akkupacks nicht länger als ca. einen Monat im Ladegerät stecken lassen, wenn das Ladegerät vom Netz getrennt ist. Gefahr der Tiefentladung!
• Werden Lilon-Akkupacks längere Zeit ohne Benutzung gelagert, sollten sie mit 40 % Kapazität (ca. 15 min Ladedauer) aufgela- den sein.
• Zur Vermeidung von Kurzschlüssen sollte der Akkupack in seiner mitgelieferten Verpackung aufbewahrt werden.

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACH: www.festool.com/reach

12 Transport

Die enthaltenen Li-Ion Akkupacks unterliegen den Anforderungen des Gefahrgutrechts. Der Benutzer muss sich vor dem Transport über die örtlichen Vorschriften informieren. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Den Akkupack nur versenden, wenn er unbeschädigt ist. Beim Versand die örtlichen Vorschriften beachten. Beachten Sie eventuelle weiterführende nationale Vorschriften.

Contents

4 Technische gegevens
