РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H110MPIO ASROCK

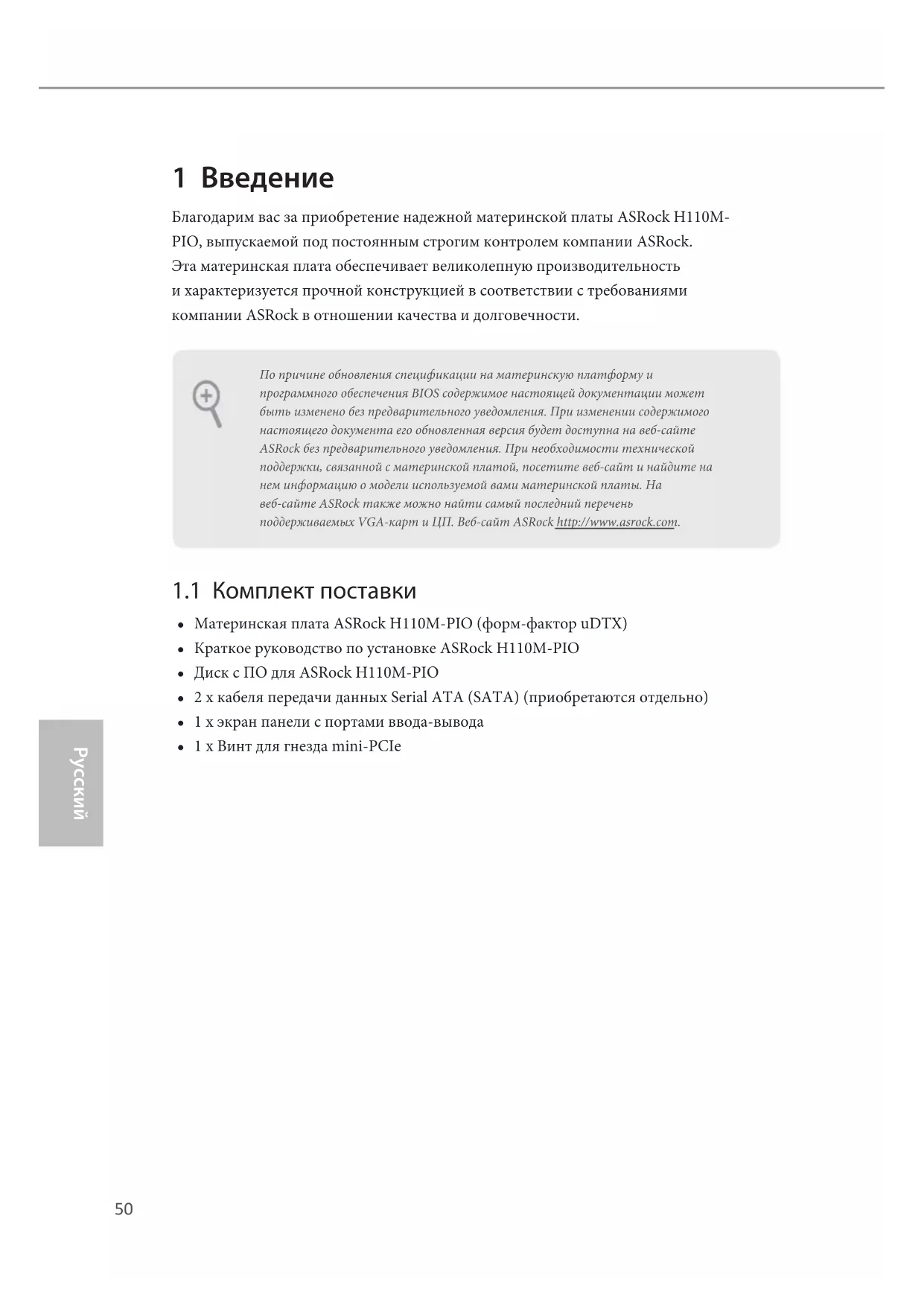

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock H110M- PIO, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock H110M-PIO

2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 х экран панели с портами ввода-вывода

1 x Винт для гнезда mini-PCIe По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.51

Форм-фактор uDTX совместим с PIO и Micro ATX

Схема на основе твердотельных конденсаторов

Поддержка процессоров 6-

поколения Intel® Core

Поддержка процессоров мощностью до 95 Вт

Поддержка технологии Intel® Turbo Boost 2.0

Двухканальная память DDR4

Поддержка модулей памяти DDR4 2133 Non-ECC Unbuered (работают в режиме без ECC)

Максимальный объем системной памяти: 32 Гб

Поддержка Intel® Extreme Memory Prole (XMP) 2.0

Гнезда DIMM с золочеными контактами 15мк Слот расширения

1 x Слот Прямой угол PCI Express 3.0 x16 (PCIE1:режим x16)*

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

1 x полноразмерный слот Mini-PCI Express для устройств mPCIe Графическая

Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru

Максимальный объем совместно используемой памяти: 1792 Мб

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка ускоренных медиа кодеков: HEVC, VP8, VP952

Поддержка функции защиты HDCP через порты DVI-D

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887)

• Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Защита от перенапряжения (ASRock Full Spike Pro- tection)

Конденсаторы для аудиосистем ELNA LAN

Поддержка Wake-On-WAN

Поддержка Wake-On-LAN

Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

Поддержка определения кабеля ЛВС

Поддержка Energy Ecient Ethernet 802.3az

Поддержка PXE Порты ввода-

1 x порт PS/2 для мыши

1 x PS/2 для клавиатуры

2 x Порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)*

• Функция пробуждения ACPI поддерживается только на портах USB01.

2 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

Разъемы HD Audio: Линейный вход / передние динамики / микрофон Запоминающие

2 x разъемы SATA3 6,0 Гб/с, поддержка функций NCQ, AHCI и «горячей» замены53

1 колодка с разъемами датчика вскрытия корпуса и

1 x Разъем для вентилятора охлаждения процессора (4-контактный) ("Умный" регулятор скорости вентилятора)

1 разъем для корпусного вентилятора (4-контактный) (“Умный” регулятор скорости вентилятора)

• Разъем вентилятора ЦП поддерживает потребляемый ток не более 1 А (мощность 12 Вт).

1 х разъем питания АТХ (24-контактный)

1 x 4-контактный разъем питания 12 В

1 x аудиоразъем на передней панели

1 x Колодка USB 2.0 (до 2 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection) Параметры BIOS

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Совместимость с функцией энергопотребления в стандарте ACPI 5.0

Поддержка SMBIOS 2.7

Регулировка напряжений DRAM, PCH 1,0 B

Датчик температуры процессора/корпуса

Тахометр вентилятора процессора/корпуса

Бесшумный вентилятор охлаждения процессора/ корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

Управление скоростью вращения вентилятора охлаждения процессора/корпуса

Технология определения вскрытия корпуса

Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore,

Microso® Windows® 10 64-разрядная /

8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная

• Для установки ОС Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 114.

• Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com55

1.3 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 8) Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки

RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. GND

Колодка с разъемами датчика вскрытия корпуса

(7-контактный SPK_CI1) (См. стр. 1, № 9) Предназначена для подключения датчика вскрытия корпуса и корпусного динамика. Разъемы Serial ATA3 (SATA3_1: См. стр. 1, № 7) (SATA3_2: См. стр. 1, № 6) Эти два разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0

Колодки USB 2.0 (9-контактная, USB_2_3) (См. стр. 1, № 12) Эта материнская плата оснащена одним разъемом. Каждая колодка USB 2.0 может поддерживать два

Колодка USB 3.0 (19-контактная, USB3_3_4) (См. стр. 1, № 11) Кроме два портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта. Аудиоколодка передней

(9-контактная, HD_AUDIO1) (См. стр. 1, № 13) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. J_SENSE OUT2_L MIC_RETPRESENCE # GN D OUT2_R MIC2_R MIC2_L OUT_RET

H110M-PIO Разъем вентилятора

(4-контактный, CHA_FAN1) (См. стр. 1, № 3) Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению. Разъем вентилятора охлаждения процессора (4-контактный, CPU_FAN1) (См. стр. 1, № 2) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 5) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость

Разъем питания АТХ 12 В (4-контактный, ATX12V1) (См. стр. 1, № 1) Эта материнская плата снабжена 4-контактным разъемом питания АТХ 12 В. Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 10) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
