MANUAL DE UTILIZADOR H110MPIO ASROCK

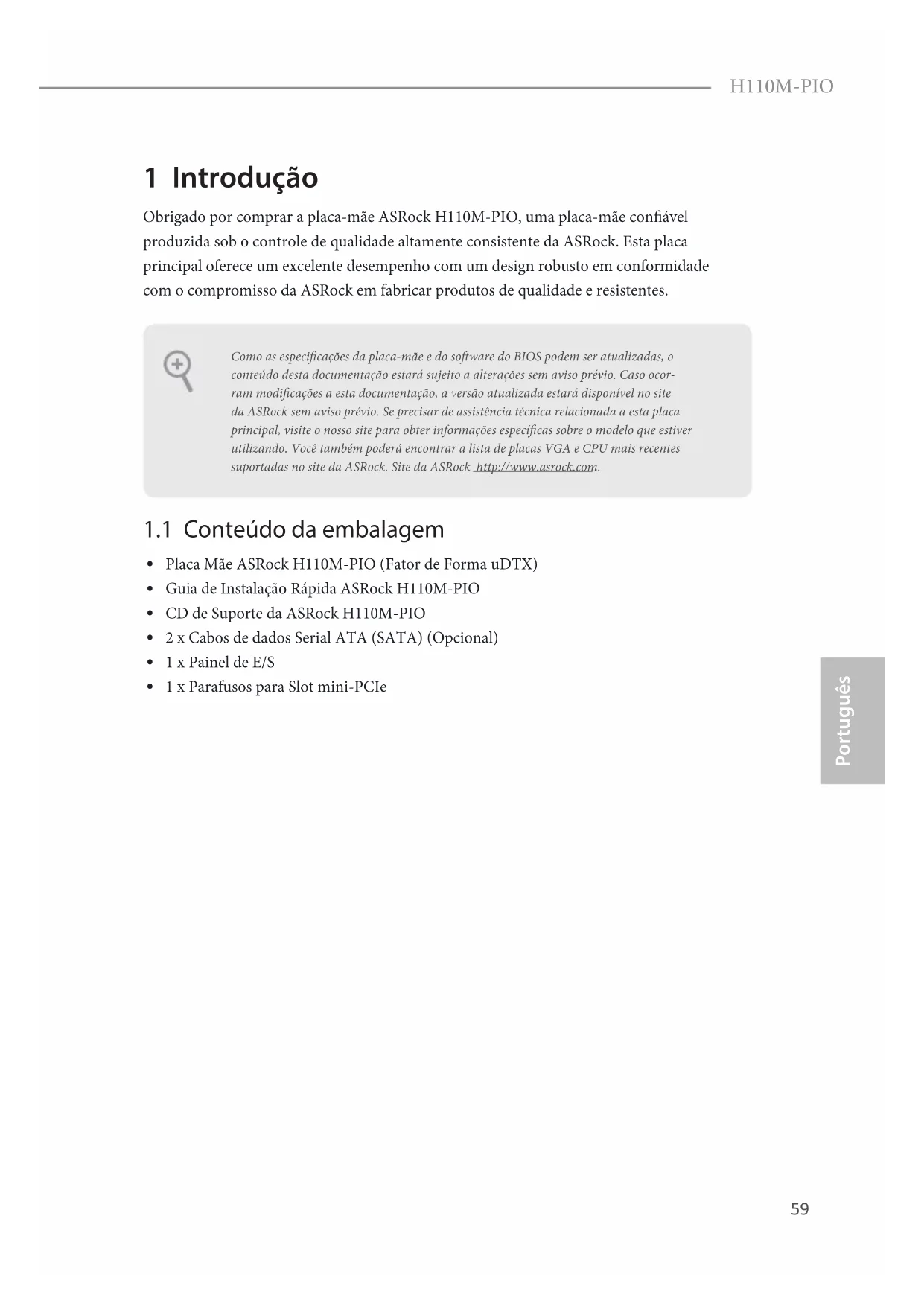

Português H110M-PIO 1 Introdução Obrigado por comprar a placa-mãe ASRock H110M-PIO, uma placa-mãe conável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

Guia de Instalação Rápida ASRock H110M-PIO

1 x Parafusos para Slot mini-PCIe Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocor-ram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.60 Português

Design com 5 fases de alimentação

Suporta memória DDR4 2133, não ECC, sem memória intermédia (opera em modo não ECC)

Capacidade máxima da memória do sistema: 32GB

Contato em Ouro 15μ nos slots DIMM Slot de expansão

• Suporta NVMe SSD nos discos de inicialização

Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Memória compartilhada máxima de 1792MB

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta Codecs de Mídia Acelerada: HEVC, VP8, VP961 Português H110M-PIO

Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta DVI-D Áudio

• Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

Suporta Proteção contra Relâmpago/ESD (Proteção Total Con- tra Picos ASRock)

Suporta Detecção de Cabo LAN

2 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• Função de despertar ACPI é suportada nas portas USB01 apenas.

2 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Intrusão do Chassi e Cabeçote de Autofalante

• O Conector de Ventoinha da CPU suporta a ventoinha da CPU de potência máxima de 1A (12W).

1 x conector alimentação ATX 24 pinos

1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

ACPI 5.0 compatível com eventos de despertar

DRAM, PCH 1,0V Multi ajuste de tensão Monitor de hardware

Tacômetro da Ventoinha da CPU/Gabinete

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore,

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit *Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 114 para mais instruções detalhadas.

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certicações

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)63 Português H110M-PIO Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com64 Português

1.3 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 8) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicializa- ção, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe. GND

GND65 Português H110M-PIO Intrusão do Chassi e Cabeçote de Autofalante (SPK_CI1 de 7 pinos) (ver p.1, N.º 9) Conecte a instrusão do chassi e autofalante do chassia este cabeçote. Conectores série ATA3 (SATA3_1: ver p.1, N.º 7) (SATA3_2: ver p.1, N.º 6) Estes duas conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Suportes USB 2.0 (9-pin USB_2_3) (ver p.1, N.º 12) Há um cabeçote nesta placa mãe. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (USB3_3_4 19 pinos) (ver p.1, N.º 11) Além das duas portas USB

3.0 no painel de E/S, existe

um suporte nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas. Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 13) Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY66 Português Conector do ventilador do chassi (CHA_FAN1 de 4 pinos) (ver p.1, N.º 3) Ligue o cabo do ventilador aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra. Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 2) Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5) Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi

deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal

de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

GND FAN_VOLTAGE_CO NTROLFAN_SPEEDFAN_SPEED_CONTROL GND FAN_VOLTAGE_CO NTROLFAN_SPEEDFAN_SPEED_CONTROL67 Português H110M-PIO Conector de alimentação de 12V ATX (ATX12V1 de 4 pinos) (ver p.1, N.º 1) Esta placa-mãe inclui um conector de alimentação de 12V ATX de 4 pinos. Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 10) Este conector suporta um sistema com Módulo de Plataforma Con- ável (TPM), que pode armazenar com segurança chaves, certica- dos digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plata- forma.
