BEDIENUNGSANLEITUNG H110MPIO ASROCK

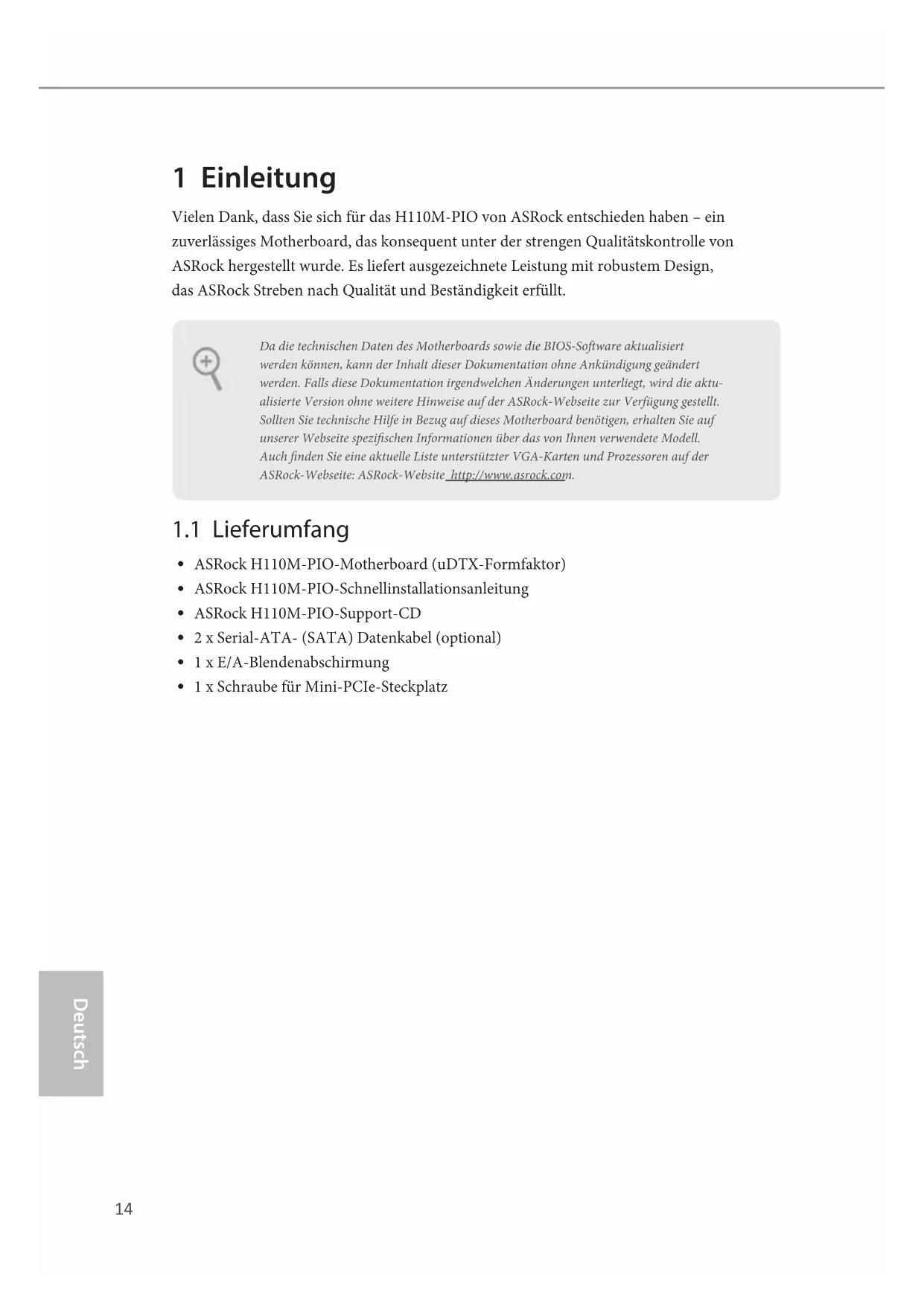

Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das H110M-PIO von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

ASRock H110M-PIO-Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung

1 x Schraube für Mini-PCIe-Steckplatz Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktu-alisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.15 Deutsch H110M-PIO

1.2 Technische Daten

uDTX-Formfaktor unterstützt PIO und Micro ATX

Unterstützt die Prozessoren Intel® Core

Unterstützt CPU bis 95W

5-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Intel® H110 Speicher

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-DIMM-Steckplätze

Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher (Betrieb im Non-ECC-Modus)

Systemspeicher, max. Kapazität: 32GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz

1 x Rechter Winkel PCI-Express 3.0-x16-Steckplatz (PCIE1: x16-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

1 x Mini-PCI-Express-Steckplatz in voller Größe: Für mPCIe- Geräte Grakkarte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

Max. geteilter Speicher: 1792 MB

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz16 Deutsch

Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

Unterstützt HDCP mit DVI-D-Port

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-Port Audio

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Unterstützt Wake-On-WAN

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

Unterstützt LAN-Kabelerkennung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))*

• ACPI-Weckfunktion wird nur an USB01-Ports unterstützt.

2 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

2 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging Anschluss

1 x Gehäuseeingri- und Lautsprecher-Stileiste

1 x CPU-Lüeranschluss (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

1 x Gehäuselüeranschluss (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit maximal 1 A (12 W) Leistung.

1 x 24-poliger ATX-Netzanschluss

1 x USB 2.0-Stileiste (unterstützt 2 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 5.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

DRAM, PCH 1,0V Mehrfachspannungsanpassung Hard- wareüber- wachung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

• Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 114.

• Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com Zerti- zierungen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com19 Deutsch H110M-PIO

1.3 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 8) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3- Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. GND

RESET#PWRBTN#PLED-PLED+

GND20 Deutsch Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 9) Bitte verbinden Sie Gehäusee- ingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 7) (SATA3_2: siehe S. 1, Nr. 6) Diese zwei SATA3-Anschlüsse nehmen SATA-Datenkabel zum Anschluss interner Speichergeräte mit einer Datenübertragungsgesc hwindigkeit bis 6,0 Gb/s auf. USB 2.0-Stileisten (9-polig, USB_2_3) (siehe S. 1, Nr. 12) Es gibt eine Stileiste an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileiste (19-polig, USB3_3_4) (siehe S. 1, Nr. 11) Neben zwei USB 3.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 13) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. J_SENSE OUT2_L MIC_RETPRESENCE# GN D OUT2_R MIC2_R MIC2_L OUT_RET

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY21 Deutsch H110M-PIO Gehäuselüeranschluss (4-polig, CHA_FAN1) (siehe S. 1, Nr. 3) Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an. GND FAN_VOLTAGE _CONTROLFAN_SPE EDFAN_SPE ED_CONTROL GND FAN_VOLTAGE _CONTROLFAN_SPE EDFAN_SPE ED_CONTROL

Deutsch ATX-12-V-Netzanschluss (4-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 4-poligen ATX-12-V-Netzan- schluss. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 10) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
