РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Zone 900 LOGITECH

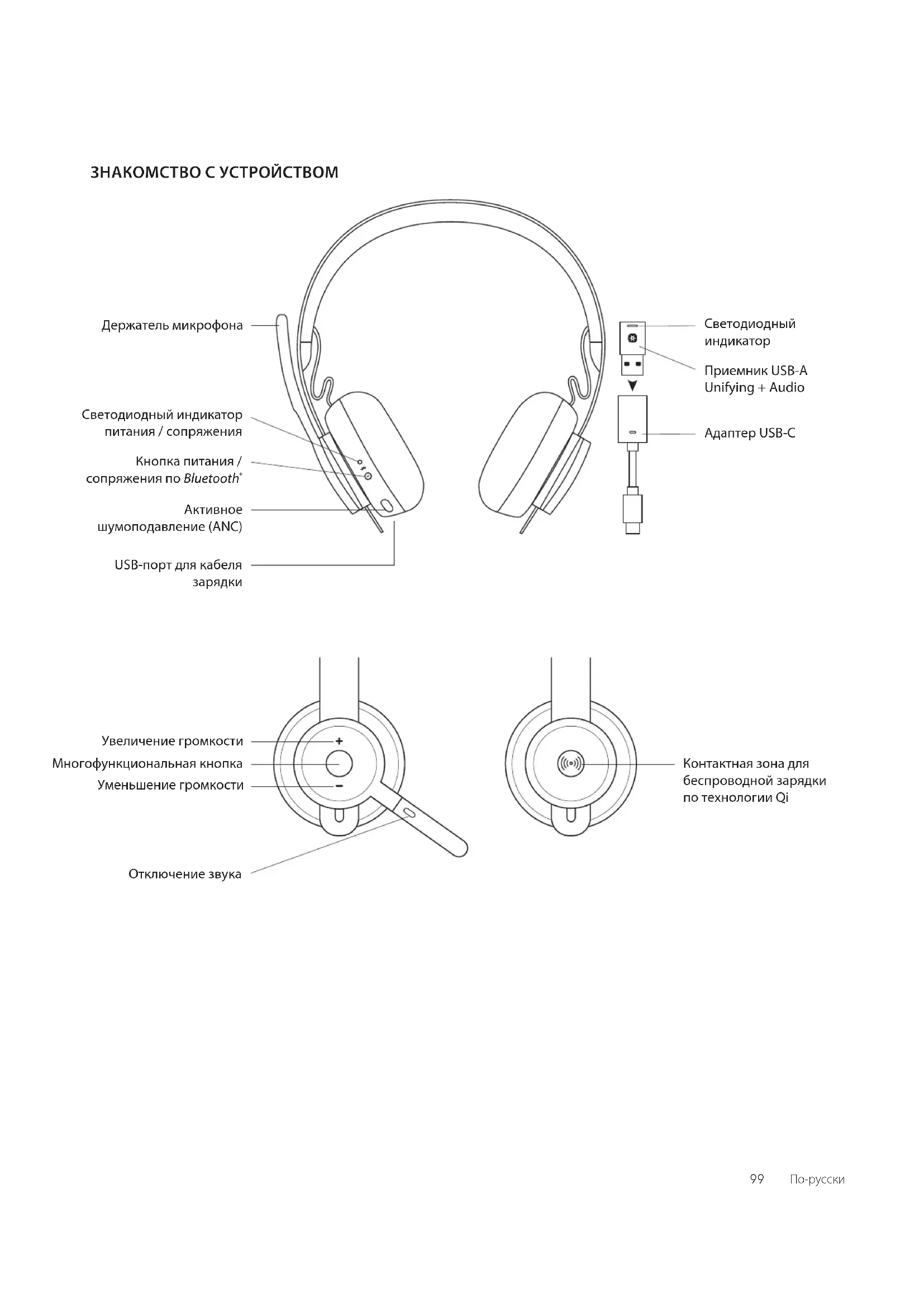

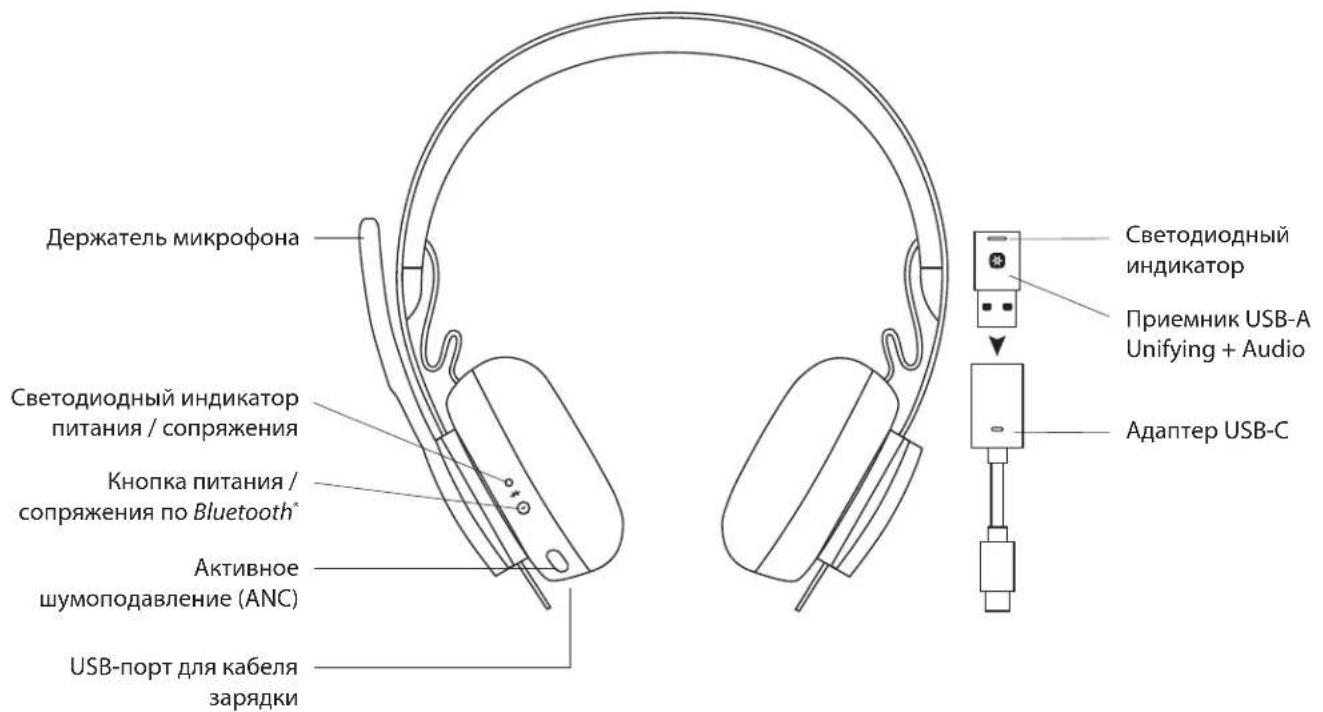

ЗНАКОМСТВО С УСТРОЙСТВОМ

Держатель микрофона Светодиодный индикатор питания / сопряжения Кнопка питания /сопряжения по Bluetooth* Активноешумоподавление (ANC) USB-порт для кабелязарядки Светодиодныйиндикатор Приемник USB-AUnifying + Audio Адаптер USB-C

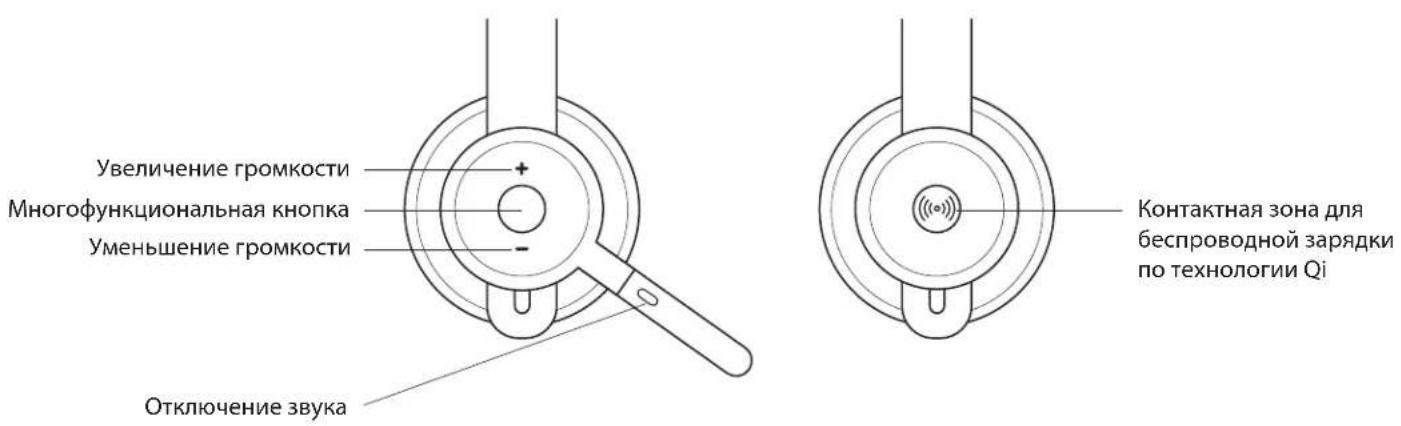

Увеличение громкости Многофункциональная кнопка Уменьшение громкости Отключение звука Контактная зона для беспроводной зарядки по технологии Qi

КОМПЛЕКТ ПОСТАВКИ

1. Гарнитура
2. Приемник USB-A Unifying + Audio
3. Адаптер с разъемами USB-C и USB-A
4. Кабель для зарядки с разъемами USB-A и USB-C
5. Дорожный чехол
6. Документация пользователя

ВКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ ПИТАНИЯ

1. Нажмите кнопку питания и удерживайте ее в течение 1 секунды.
2. Когда питание включится, светодиодный индикатор загорится белым. Если к гарнитуре не подключены другие устройства, он будет медленно мерцать белым.

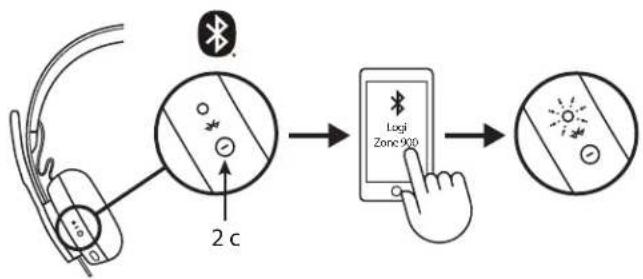

СОПРЯЖЕНИЕ ПО ТЕХНОЛОГИИ BLUETOOTH

1. Нажмите кнопку питания и удерживайте ее в течение 2 секунд. Световой индикатор начнет быстро мерцать белым.
2. Перейдите к настройкам Bluetooth® на своем устройстве.
3. Выберите гарнитуру Logi Zone 900 в списке обнаруженных устройств.
4. Когда сопряжение будет успешно установлено, светодиодный индикатор начнет непрерывно гореть белым светом.

USB-A USB-C ADAPTER USB-A | USB-C

Кнопка питания


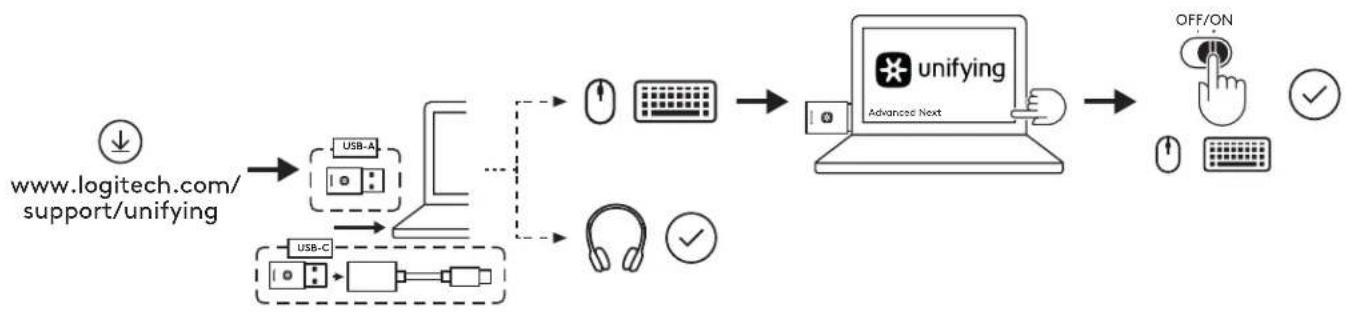

СОПРЯЖЕНИЕ ГАРНИТУРЫ, КЛАВИАТУРЫ И МЫШИ С ПОМОЩЬЮ USB-ПРИЕМНИКА

Вставьте приемник Zone 900 в порт USB-A на компьютере.

USB-C

Вставьте приемник USB-A в адаптер USB-C. Затем вставьте адаптер в порт USB-C компьютера.

1. Приемник входит в комплект поставки гарнитуры Zone 900, и его не требуется подключать отдельно. Просто включите питание гарнитуры. Когда сопряжение будет успешно установлено, светодиодный индикатор на приемнике начнет непрерывно гореть белым светом. Светодиодный индикатор на гарнитуре также начнет непрерывно светиться белым.
2. Порядок сопряжения мыши и клавиатуры описан ниже.

a. Откройте ПО и нажмите кнопку Next (Далее) в нижнем правом углу окна. Если у вас есть другие приемники Unifying (с логотипом ✝ их нужно извлечь из разъемов.
b. Найдите выключатели питания на мыши и клавиатуре. Выключите устройства, а затем включите снова, чтобы перезагрузить их и завершить сопряжение. Затем выполните следующие действия:

– если сопряжение установлено, следуйте инструкциям на экране, чтобы убедиться в том, что оно работает надлежащим образом;
– если установить сопряжение не удалось, повторите попытку либо ознакомьтесь с советами по устранению неполадок на странице поддержки: www.logitech.com/support/zone900

ПРИМЕЧАНИЕ: к гарнитуре можно подключить до 6 периферийных устройств с поддержкой технологии Logitech Unifying.

РЕГУЛИРОВКА ПОСАДКИ ГАРНИТУРЫ

1. Отрегулируйте посадку гарнитуры, перемещая чашки наушников вверх и вниз по оголовью.
2. Отрегулировать посадку гарнитуры будет проще, если вы наденете ее на голову. Перемещайте чашки наушников вверх и вниз по оголовью, пока не почувствуете, что они удобно прилегают к ушам.

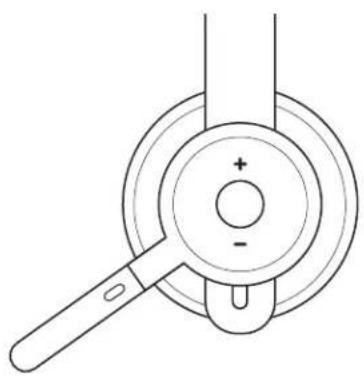

РЕГУЛИРОВКА ДЕРЖАТЕЛЯ МИКРОФОНА

1. Держатель микрофона поворачивается на 270 градусов. Его можно расположить как справа, так и слева. Аудиоканал переключается автоматически в зависимости от того, с какой стороны располагается микрофон.
2. Благодаря гибкому держателю микрофон можно разместить так, чтобы он как можно лучше улавливал звук.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ГАРНИТУРОЙ

	Функция Кнопка	Действие
Управление вызовами	Ответ на вызов / завершение вызова	Многофункциональная кнопка	Краткое нажатие
	Отклонение вызова		Нажать и удерживать 2 с
Голосовой помощник Многофункциональная			Нажать и удерживать 2 с
Управление мультимедиа	Запуск / приостановка воспроизведения	Многофункциональная Двойное нажатие
	Переход к следующей композиции	Многофункциональная кнопка и «+»	Краткое нажатие
	Переход к предыдущей композиции	Многофункциональная кнопка и «-»	Краткое нажатие
Громкость	Увеличение громкости	«+»	Краткое нажатие
	Уменьшение громкости	«-»	Краткое нажатие
Состояние гарнитуры	Проверка подключения и заряда батарси	«+» и «-»	Краткое нажатие

• Функции управления мультимедиа зависят от типа приложения.
• Действия по управлению вызовами всегда имеют высший приоритет. При подключении двух устройства приоритет будет отдаваться тому, что подключено по Bluetooth ^® . При подключении двух устройств по технологии Bluetooth ^® приоритет будет отдаваться тому, которое использовалось последним.

Подсказка: пользовательская настройка кнопок и элементы управления эквалайзером доступны в приложении Logi Tune.

ОТКЛЮЧЕНИЕ ЗВУКА

Отключение звука
Чтобы отключить звук, поверните микрофон вверх

47 3B M1

Чтобы включить звук, поверните микрофон вверх

При включении / выключении микрофона поступает соответствующее голосовое уведомление
«Звук отключен» «Звук включен»

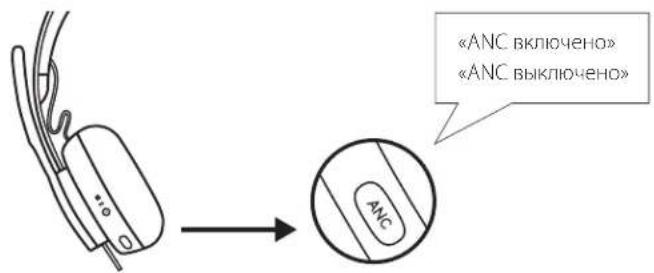

АКТИВНОЕ ШУМОПОДАВЛЕНИЕ (ANC)

Функция активного шумоподавления дает пользователю возможность сосредоточиться на текущих задачах.

1. Нажмите кнопку управления активным шумоподавлением на боковой части наушника.
2. Когда активное шумоподавление будет включено или выключено, поступит соответствующее голосовое оповещение. Голосовые оповещения можно отключить в приложении Logi Tune.

«ANC включено» «ANC выключено»

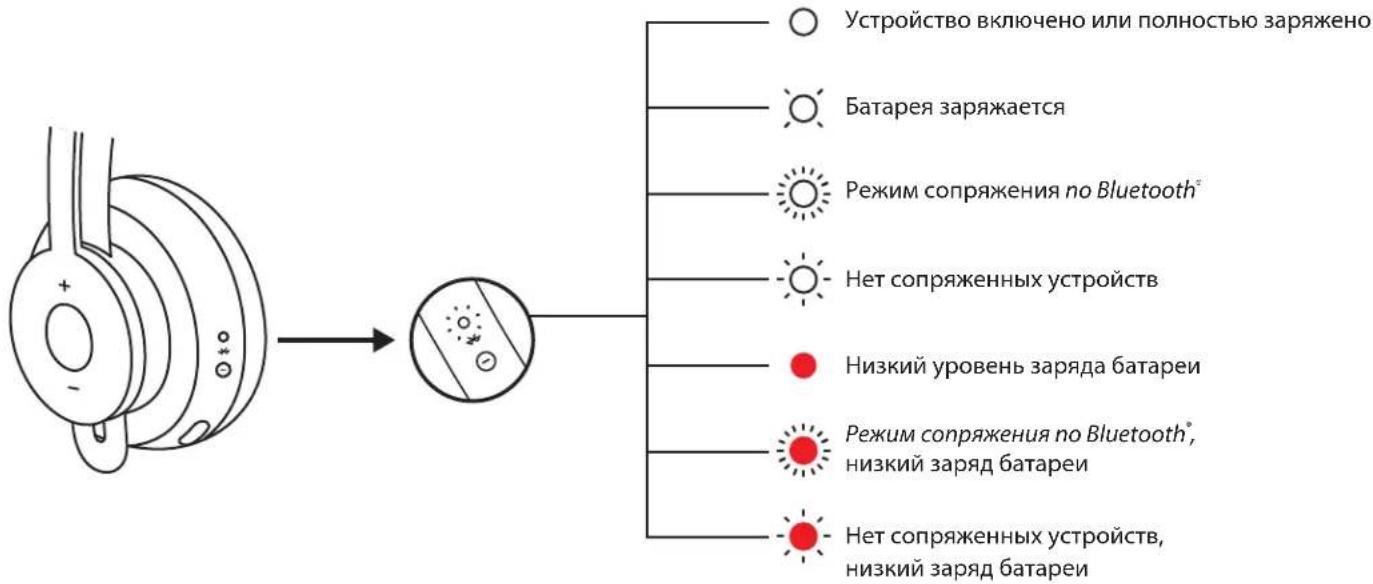

СВЕТОВОЙ ИНДИКАТОР ГАРНИТУРЫ

Режим работы Состояние
Белый	Непрерывное свечение Устройство включено или полностью заряжено
	Пульсация Батарся заряжается
	Быстрое мерцание Режим сопряжения по Bluetooth
	Медленное мерцание Нет сопряженных устройств
Красный	Непрерывное свечение Низкий уровень заряда батареи
	Быстрое мерцание	Режим сопряжения по Bluetooth* активирован при низком уровне заряда батареи
	Медленное мерцание Нет сопряженных устройств, низкий заряд батареи


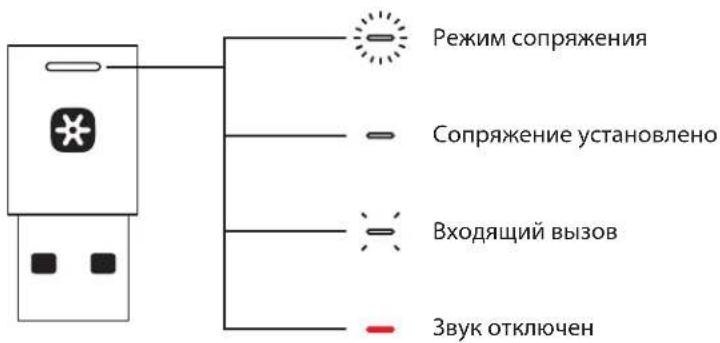

СВЕТОДИОДНЫЙ ИНДИКАТОР ПРИЕМНИКА

Режим работы Состояние
Белый	Частое мигание Режим сопряжения
	Непрерывное свечение	Сопряжение установлено
	Периодическое мигание	Входящий вызов
Красный	Непрерывное свечение	Звук отключен

Режим сопряжения Сопряжение установлено Входящий вызов Звук отключен

Примечание.
Светодиодный индикатор приемника отображает лишь состояние гарнитуры.

ЗАРЯДКА

Гарнитура автоматически отключается, когда ее не используют. Параметры автоматического перехода в спящий режим можно настроить в программе Logi Tune.

Когда уровень заряда батареи снижается до определенного уровня, светодиодный индикатор загорается КРАСНЫМ.

Зарядка с помощью USB-кабеля

1. Подключите кабель USB-C к соответствующему разъему на нижней части чашки наушника.
2. Подсоедините штекер USB-A к зарядному порту USB-A компьютера или сетевого адаптера.

3. Во время зарядки светодиодный индикатор будет пульсировать белым светом.

4. Когда батарея полностью зарядится, светодиодный индикатор начнет непрерывно гореть белым светом.

– Полная зарядка батареи занимает примерно 2 часа.
– Пяти минут зарядки достаточно, чтобы использовать гарнитуру в режиме голосовой связи в течение 1 часа.

1. Во время зарядки гарнитуру можно использовать в режиме сопряжения с помощью приемника или по Bluetooth ^4 .

Светодиодный индикатор гарнитуры

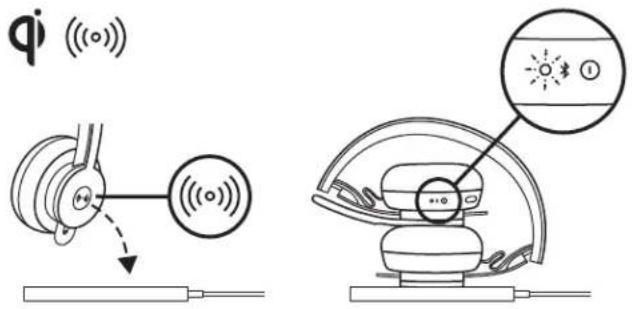

Зарядка с помощью беспроводного зарядного устройства стандарта Qi

1. Сложите гарнитуру таким образом, чтобы чашка наушника со значком беспроводной зарядки оказалась снаружи.
2. Разместите чашку наушника со значком беспроводной зарядки на любом беспроводном зарядном устройстве Qi.*
3. Во время зарядки светодиодный индикатор будет гореть, пульсируя белым светом.
4. Когда батарея полностью зарядится, светодиодный индикатор начнет непрерывно гореть белым светом. – Для полной зарядки батареи потребуется примерно 2 часа.

* Беспроводное зарядное устройство Q не входит в комплект поставки.

ПРИЛОЖЕНИЕ LOGI TUNE

Установка приложения

Приложение Logi Tune можно загрузить на странице www.logitech.com/tune.

РЕГУЛИРОВКА САМОПРОСЛУШИВАНИЯ

Функция самопрослушивания дает пользователю возможность слышать собственный голос во время общения и контролировать его громкость. Чтобы настроить ее работу, откройте соответствующий раздел программы Logi Tune и воспользуйтесь круговым регулятором.

– Чем выше значение, тем сильнее будет слышен голос.

– Чем ниже значение, тем слабее будет слышен голос.

ТАЙМЕР АВТОМАТИЧЕСКОГО ПЕРЕХОДА В РЕЖИМ СНА

По умолчанию гарнитура автоматически отключается, если ее не используют в течение одного часа. Таймер перехода в режим сна можно настроить в программе Logi Tune.

ОБНОВЛЕНИЕ ГАРНИТУРЫ

Рекомендуется одновременно обновлять и гарнитуру, и приемник. Для этого необходимо загрузить ПО Logi Tune со страницы www.logitech.com/tune.

СБРОС НАСТРОЕК ГАРНИТУРЫ

Чтобы вернуться к заводским настройкам, включите гарнитуру, а потом нажмите кнопку управления активным шумоподавлением и кнопку уменьшения громкости («–») и удерживайте их в течение 5 секунд. Настройки будут успешно сброшены, когда гарнитура выключится, а светодиодный индикатор погаснет.

РАЗМЕРЫ

ГАРНИТУРА

Длина х ширина х толщина: 174,7 × 176,7 × 70,7 мм

BEC:

0,1808 кг

АМБУШЮРЫ:

Длина x ширина x толщина: 70,7 x 70,7 x 16,4 мм

ПРИЕМНИК

Длина х ширина х толщина: 35,5 × 16,2 × 5,3 мм

АДАПТЕР

Длина х ширина х толщина: 106,7 × 17,5 × 10,1 мм

СИСТЕМНЫЕ ТРЕБОВАНИЯ

Гарнитура совместима со стандартными приложениями для совершения вызовов, а также с большинством платформ и операционных систем.

Гарнитура совместима с компьютерами под управлением OC Windows®, Mac и Chrome™.

Подключение осуществляется через разъемы USB-C и USB-A, а также по технологии

Bluetooth ^® . Кроме того, обеспечена возможность подключения к устройствам под управлением iOS и Android ^™ с поддержкой технологии Bluetooth ^® .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип микрофона: система из двух всенаправленных MEMS-микрофонов

Частотный диапазон (гарнитура): 30 Гц — 13 кГц при –10 дБ

(в режиме воспроизведения музыки), 100 Гц — 8 кГЦ (в режиме голосовой связи)

Частотный диапазон (микрофон): 85 Гц — 20 кГц при –3 дБ

Тип батареи: Встроенная батарея (литий-ионная)

Время работы батареи (режим разговора): 14 ч (при включенном активном шумоподавлении), 15 ч (при выключенном активном шумоподавлении)

Время работы батареи (режим прослушивания аудио): 14 ч

(при включенном активном шумоподавлении), 16 ч

(при выключенном активном шумоподавлении)

Версия Bluetooth*: 5.0

Радиус действия беспроводной связи: до 30 м (100 футов) в зоне прямой видимости

Поддержка беспроводной зарядки по технологии Qi

Кабель для зарядки с разъемами USB-A и USB-C: 130 см

www.logitech.com/support/zone900
