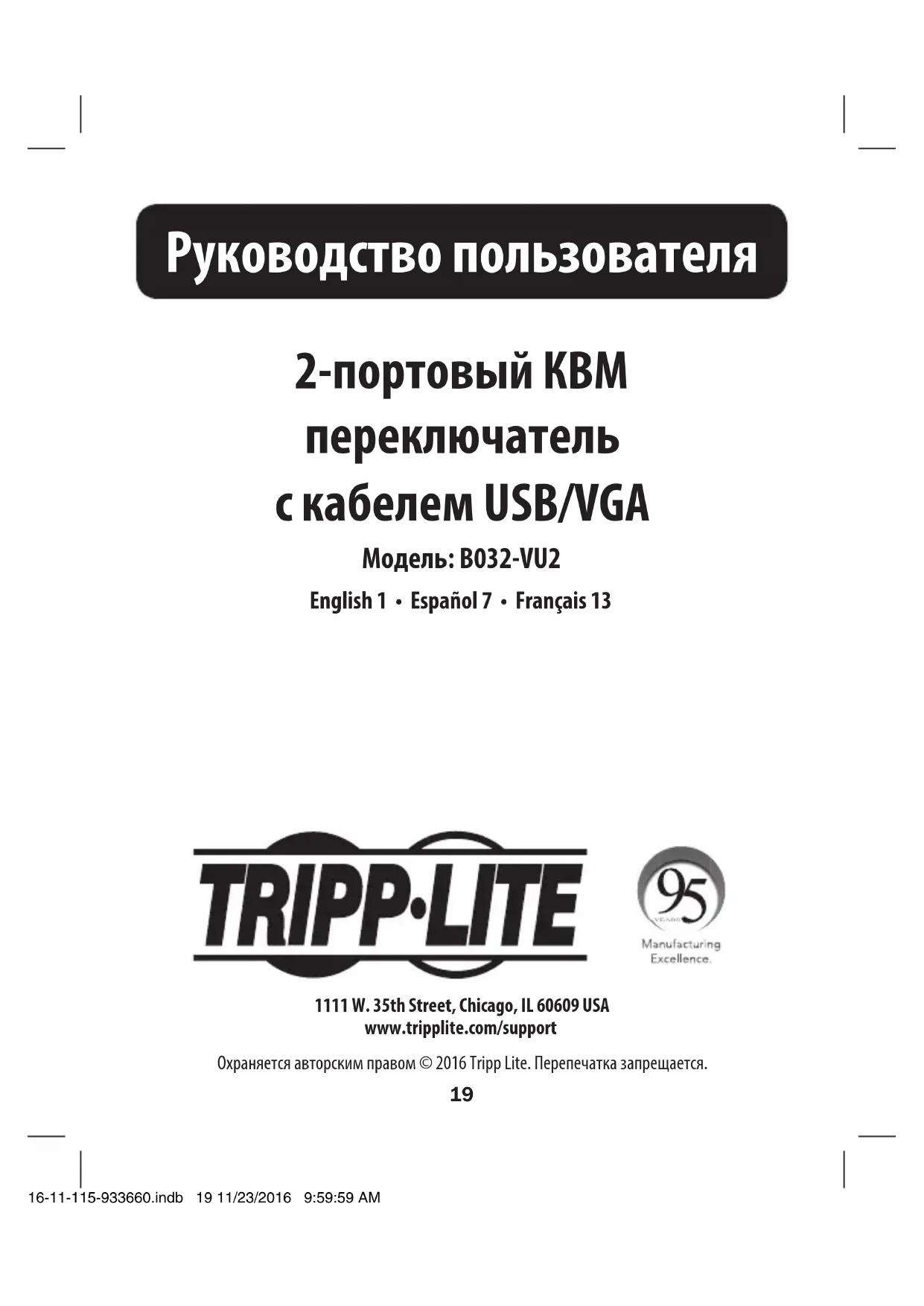

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B032VU2 Tripp Lite

• Обеспечивает возможность управления двумя компьютерами с единой клавиатуры USB, мыши и

• Компактная конструкция предусматривает наличие вмонтированных КВМ-кабелей длиной 0,9 м

• Порт USB для мыши может использоваться для подключения концентратора USB 1.1 в целях совместного использования периферийного оборудования

• Поддержка видеоразрешений до 2048 x 1536

• Поддержка большинства драйверов мыши и многофункциональных мышей

• Возможность дистанционного переключения портов

• Поддержка ОС Windows

• Отсутствие необходимости во внешнем источнике питания

• Кабели серии P502 с коаксиальными разъемами RGB для подключения VGA/SVGA-монитора

• 4-портовый концентратор USB 2.0, мод. U222-004-R

• 7-портовый концентратор USB 2.0, мод. U222-007-R

• 10-портовый концентратор USB 2.0, мод. U222-010-R

• Кабели для подключения устройств серии U022, USB 2.0 A/B

• Кабели серии U030 с разъемами USB 2.0 Mini-B

• Кабели серии U050 с разъемами USB 2.0 Micro-B

• Устройство мод. B032-VU2

• Руководство пользователя 16-11-115-933660.indb 20 11/23/2016 9:59:59 AM21 Системные требования

• Компьютер с портом VGA

• Компьютер с портами USB

Примечание. Перед началом установки все устройства должны быть обесточены. Необходимо отсоединить шнуры питания любых компьютеров, имеющих функцию включения питания с клавиатуры.

1. Подключите USB-клавиатуру, мышь и VGA-монитор к консольным портам устройства.

Примечание. В случае использования беспроводной клавиатуры и мыши в разъем устройства, предназначенный для подключения клавиатуры, должен быть вставлен защитный ключ, позволяющий использовать функцию "горячих" клавиш.

2. (Необязательно) В консольный USB-порт для мыши может быть включен USB-хаб,

обеспечивающий возможность подключения к установке нескольких периферийных USB-

Примечание. Для обеспечения надлежащей функциональности следует использовать хаб с внешним источником питания. Консольный порт USB для мыши поддерживает скорости, предусмотренные стандартом USB 1.1.

3. Вставьте USB-, VGA- и аудиоразъемы встроенных кабелей в соответствующие порты

устанавливаемого компьютера.

4. Включите питание устройств.

5. Переключайтесь между компьютерами с помощью подключенного к системе дистанционного

селектора портов. 16-11-115-933660.indb 21 11/23/2016 9:59:59 AM22 Технические характеристики К-во подключаемых компьютеров 2 Способ выбора портов Дистанционный селектор портов Разъемы (консольные порты) Клавиатура и мышь: 2 x USB Type A (гнездовые) (цвет: черный) Видео: HD15 (гнездовой) (цвет: синий) Разъемы (КВМ-порты) Клавиатура и мышь: 4 x USB Type A (штекерные) (цвет: черный) Видео: HD15 (штекерный) (цвет: синий) Количество и цвет СИД 2 шт., зеленый Длина вмонтированных кабелей 0,9 м Видеоразрешение 2048 x 1536 Диапазон рабочих температур От 0 до 50°C Диапазон температур хранения От -20 до 60°C Влажность Относительная влажность от 0 до 80%, без образования конденсата Материал корпуса Пластмасса Масса 0,30 кг Габаритные размеры (Д x Ш x В) 7,90 x 6,60 x 2,59 см 16-11-115-933660.indb 22 11/23/2016 9:59:59 AM23 Гарантийные обязательства Ограниченная гарантия 1 год Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ

ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 16-11-115-933660.indb 23 11/23/2016 9:59:59 AM24 Гарантийные обязательства Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза) Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу “один к одному” и/или на эквивалентной основе (в зависимости от конкретной страны)

• Отправку нового оборудования на переработку после окончательной выработки его ресурса Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 16-11-115 93-3660_revA 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 16-11-115-933660.indb 24 11/23/2016 9:59:59 AM
