РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EN1511N4LATCH Tripp Lite

Руководство по установке

Корпус пластмассовый для точек доступа к сети Wi-Fi (степень защиты NEMA-4)

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

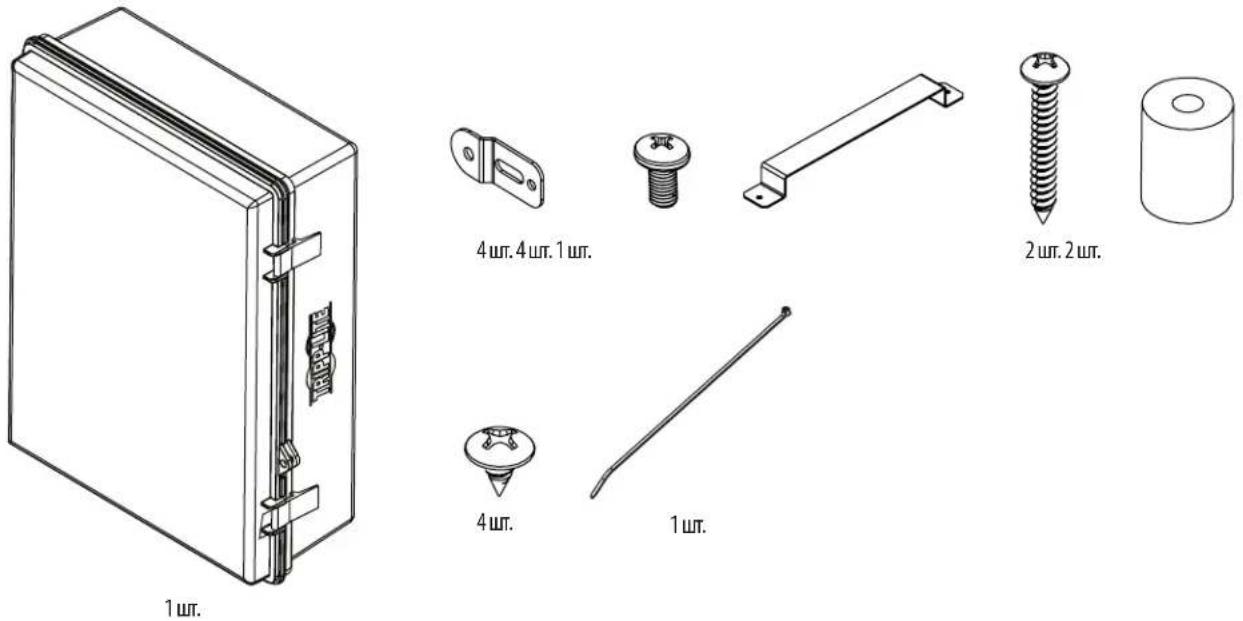

Перечень комплектации

ВНИМАНИЕ!

Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

Установка

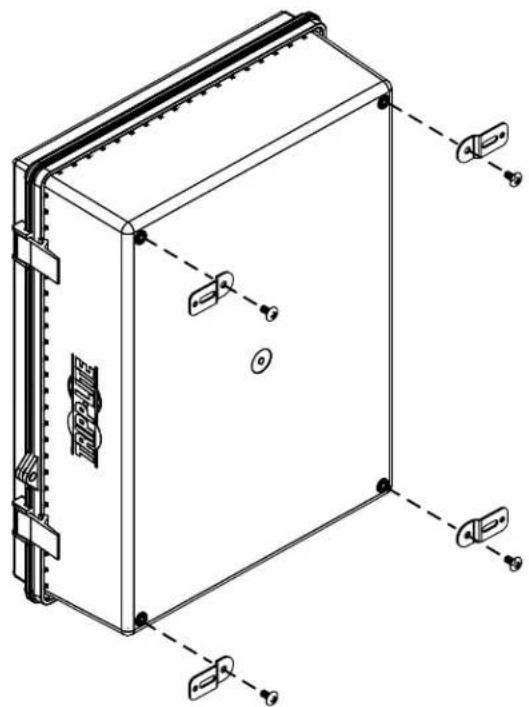

1. Крепление монтажных опор к тыльной поверхности корпуса

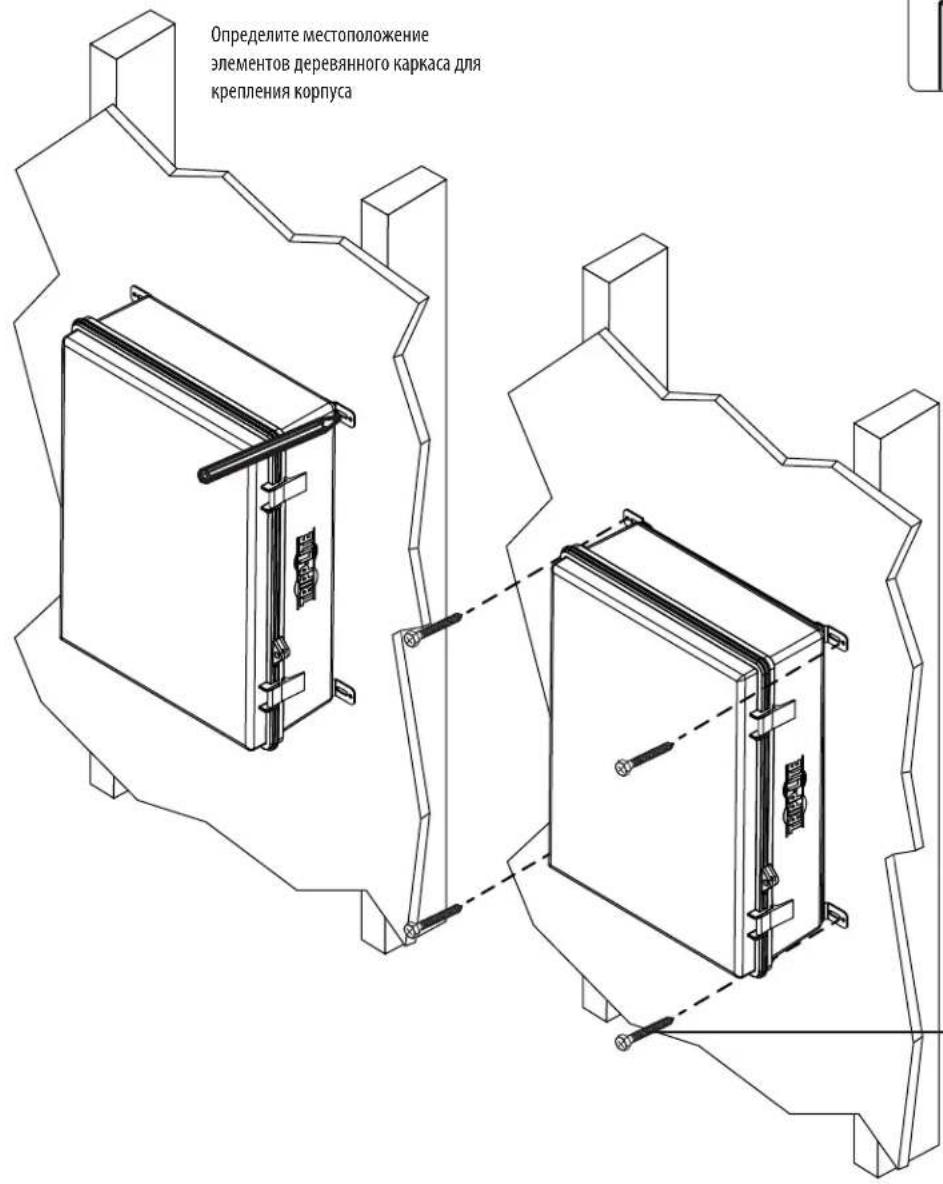

1. Крепление корпуса к стене


Определите местоположение элементов деревянного каркаса для крепления корпуса

Разметьте точное
местоположение монтажных

отверстий

Высверлите направляющие отверстия

Прикрепите корпус
к стене
.(Монтажные
приспособления в комплект поставки не входят)

• Ответственность за обеспечение оснастки для настенного крепления возлагается на установщика. Для крепления корпуса используйте два винта #10 x 2" или большего размера (в комплект поставки не входят).
• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• При отсутствии элементов деревянного каркаса стены в месте монтажа рекомендуется осуществлять крепление корпуса с использованием анкеров. В связи со значительным весом корпуса не рекомендуется использовать полимерные дюбели для крепления к гипсокартонным стенам. Подходящими анкерами являются: резьбовые анкеры для гипсокартона, резьбовые дюбели для гипсокартона, анкеры гильзового типа для пустотелых стен (т.н. болты молли) или анкерные болты со стопорными крыльями.
• В случае крепления корпуса поверх телекоммуникационной розетки снимите пластину, предназначенную для крепления к стене, а затем прикрепите кронштейн к стене. Затем закрепите указанную пластину поверх розетки.
• При отсутствии телекоммуникационной розетки коробка для поверхностного монтажа (или литой разъем) и шнур для подключения оборудования могут оставаться внутри монтируемого модуля.
• Используйте коробку для поверхностного монтажа с клейкой лентой на тыльной стороне.

Установка

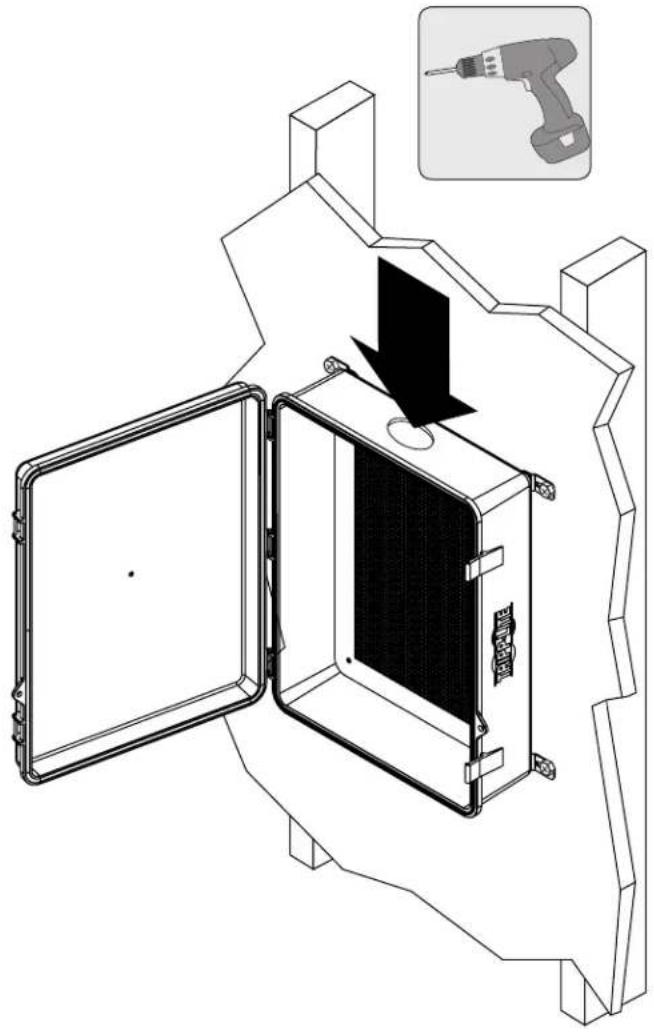

1. Высверлите отверстие с тыльной или боковой стороны для подвода кабелей

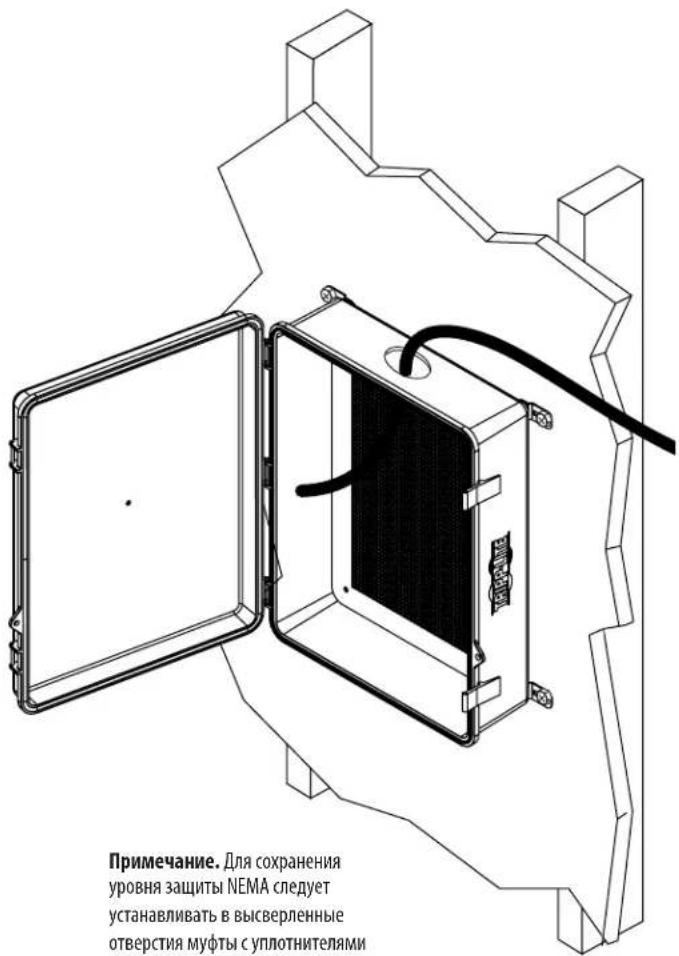

1. Проложите интерфейсный и питающий кабели (при необходимости) через высверленное отверстие

Примечание. Для сохранения уровня защиты NEMA следует устанавливать в высверленные отверстия муфты с уплотнителями

Примечание. Для сохранения уровня защиты NEMA следует устанавливать в высверленные отверстия муфты с уплотнителями при соединении с кабель-каналом.

Установка

5. Прикрепите точку доступа с помощью винтов из комплекта

ВНИМАНИЕ!

Все интерфейсные и питающие кабели должны подсоединяться к точке доступа до крепления корпуса.

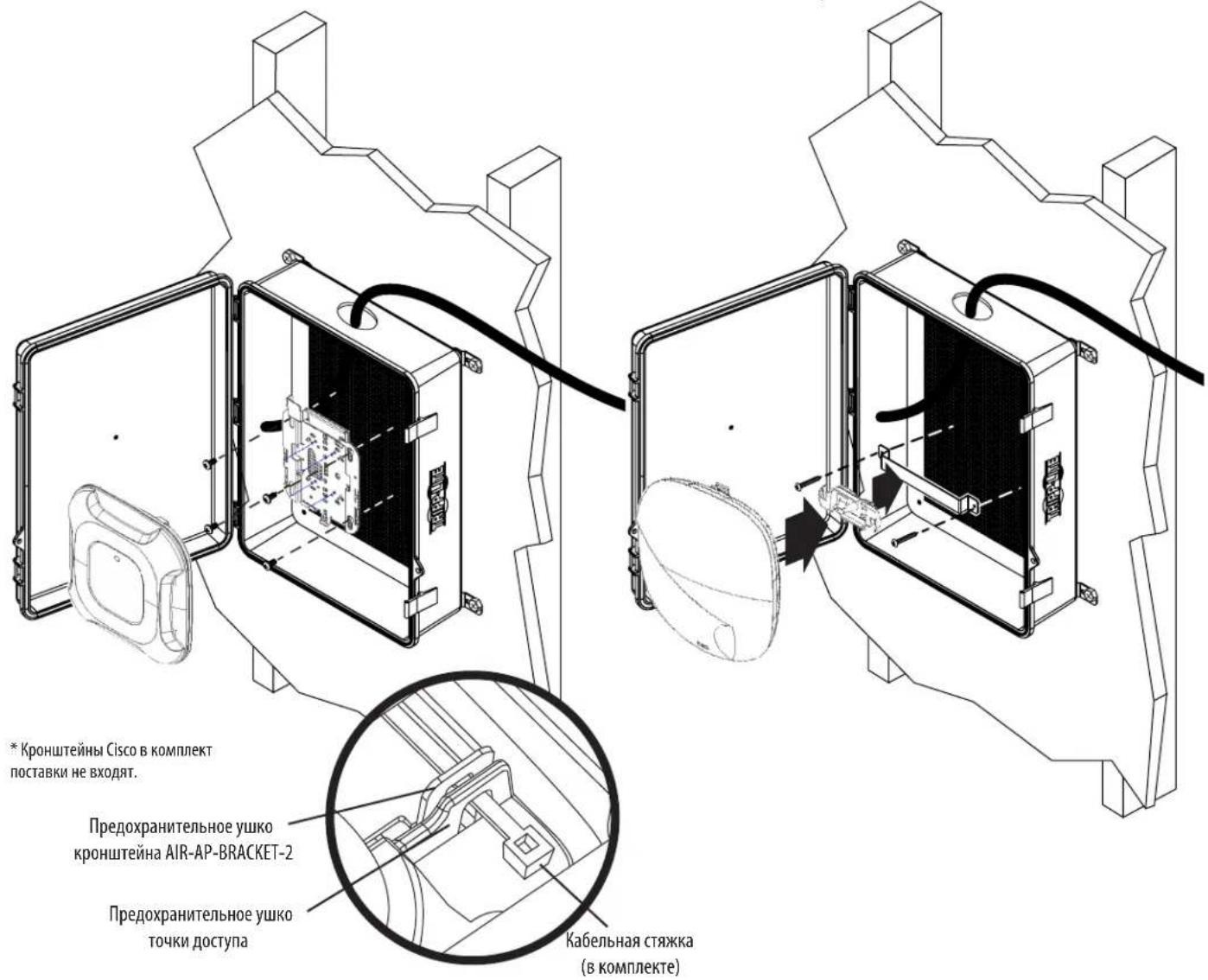

5a. Установка с универсальным кронштейном Cisco (AIR-AP-BRACKET-2)*

* Кронштейны Cisco в комплект поставки не входят. Предохранительное ушко кронштейна AIR-AP-BRACKET-2 Предохранительное ушко точки доступа Кабельная стяжка (в комплекте)

5b. Установка точки доступа Aruba или другого аналогичного устройства, прикрепляемого к Т-образному профилю

Установка

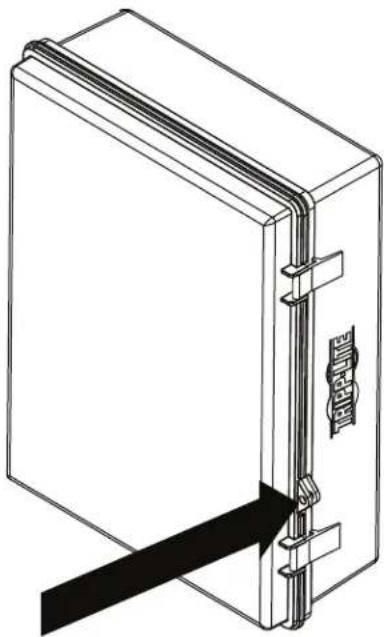

6. Фиксация крышки корпуса

Примечание. Для повышения уровня безопасности установите висячий замок или защитную пломбу в специальную проушину, расположенную рядом с защелкой корпуса.

Гарантийные обязательства

Ограниченная гарантия сроком 5 лет

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
