MODE D'EMPLOI EN1511N4LATCH Tripp Lite

Guide d'installation

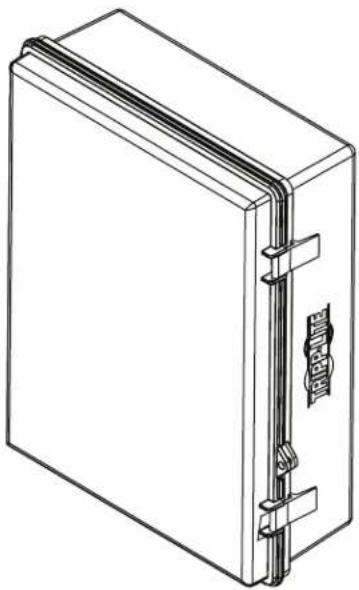

Boîtier de point d'accès Wi-Fi en plastique NEMA-4

Modèle : EN1511N4LATCH

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

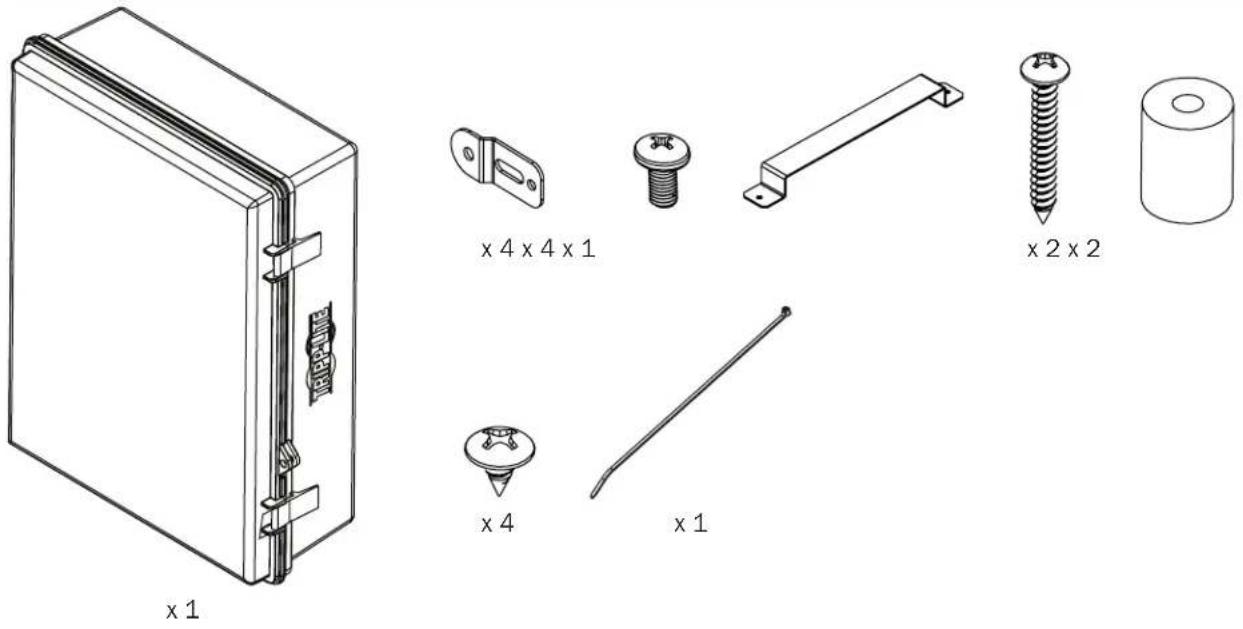

Liste des composants

IMPORTANT :

S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.triplite.com/support pour obtenir de l'aide.

Installation

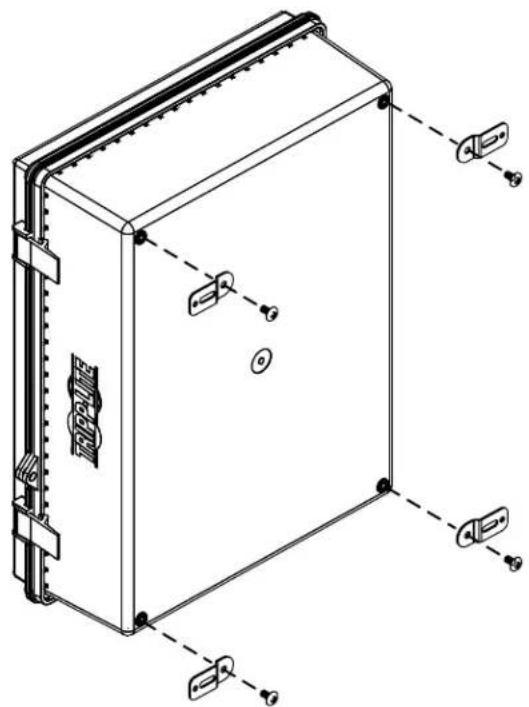

1. Fixer les pieds de montage à l'arrière du boîtier.

TP2L16

14

Installation

2. Montage du boîtier au mur

Trouver l'emplacement des montants muraux en bois pour monter le boîtier. l'emplacement des trous de m Percer des avant Fixer I (quincaillerie de montage non incluse)

Marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Fixer le boîtier au mur.

• Les installateurs sont responsables de fournir la quincaillerie pour le montage au mur. Utiliser au moins deux vis n° 10 x 2 po ou de plus grande taille (non incluses) pour retenir le boîtier en place.
• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• S'il n'y a pas de montants à l'emplacement d'installation, il est recommandé d'utiliser des ancrages pour retenir le boîtier en place. En raison du poids du boîtier, les ancrages muraux à expansion en plastique ne sont pas recommandés pour les installations sur des cloisons sèches. Les ancrages appropriés incluent : les ancrages pour cloisons sèches filetées, les commutateurs pour cloisons sèches filetées, les ancrages muraux creux de type manchon (aussi appelés boulons à gaine d'expansion) ou des boulons à ailettes à ressort.
• Si le boîtier est placé par-dessus une prise de télécommunication, retirer la plaque murale, puis fixer le boîtier au mur. Une fois le boîtier fixé au mur, remettre la plaque murale sur la prise.
• Si aucune prise de télécommunication n'est disponible, une boîte de montage en surface (ou une prise biscuit) et le cordon de l'équipement peuvent être montés à l'intérieur de l'appareil.
• Utiliser une boîte de montage en surface à revers adhésif.

Installation

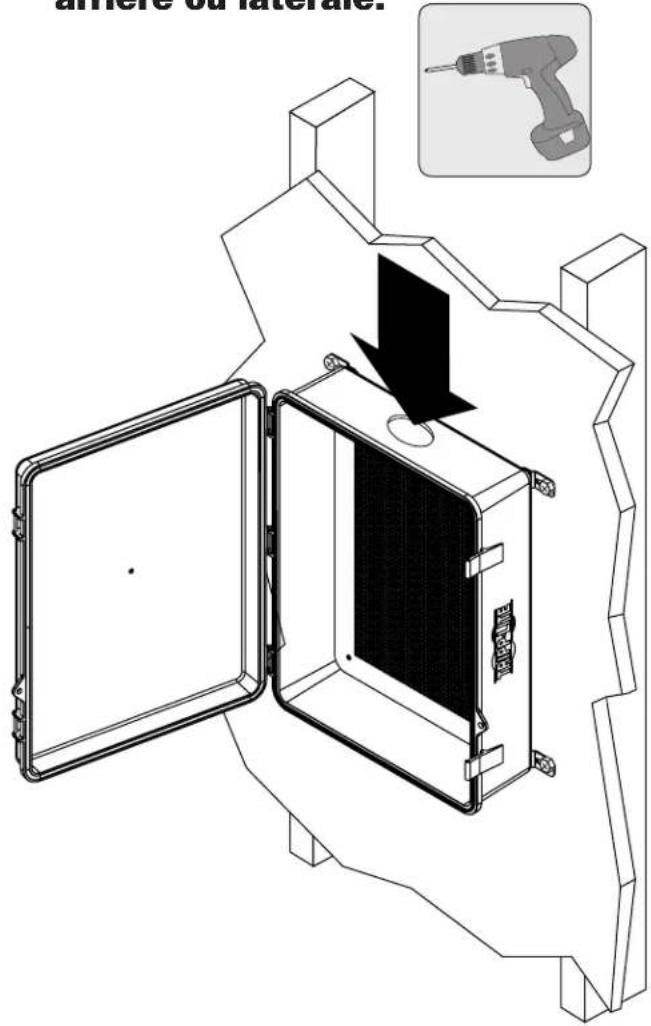

3. Utiliser une perceuse pour créer une découpe de conduite arrière ou latérale.

arrière ou latérale!

4. Acheminer le câble d'alimentation et de données (le cas échéant) dans la découpe de la conduite.

Remarque : Pour garder une capacité nominale NEMA, utiliser des raccords étanches dans les découpes

Remarque : Pour garder une capacité nominale NEMA, utiliser des raccords étanches dans les découpes au moment de connecter à la conduite.

Installation

5. En utilisant les vis fournies, fixer le point d'accès.

IMPORTANT :
Fixer tous les câbles d'alimentation et de données au point d'accès avant de le fixer au boîtier.

* Supports Cisco non inclus. Languette de sécurité AIR-AP-BRACKET-2 Languette de sécurité du point d'accès Attache mono-usage (incluse)

5b. Installation de points d'accès Aruba ou monté sur une barre en T

Installation

6. Sécuriser le couvercle du boîtier.

Remarque : Pour un niveau de sécurité supplémentaire, fixer un cadenas ou un système de fermeture inviolable au trou de sécurité à côté du loquet du boîtier.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
