MANUAL DE USUARIO EN1511N4LATCH Tripp Lite

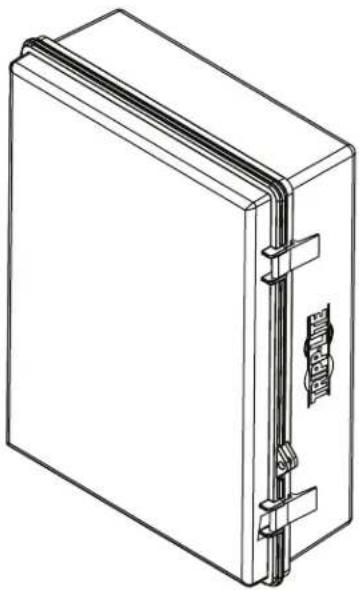

Gabinete de Plástico NEMA-4 para Punto de Acceso Wi-Fi

Modelo: EN1511N4LATCH

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • www.tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

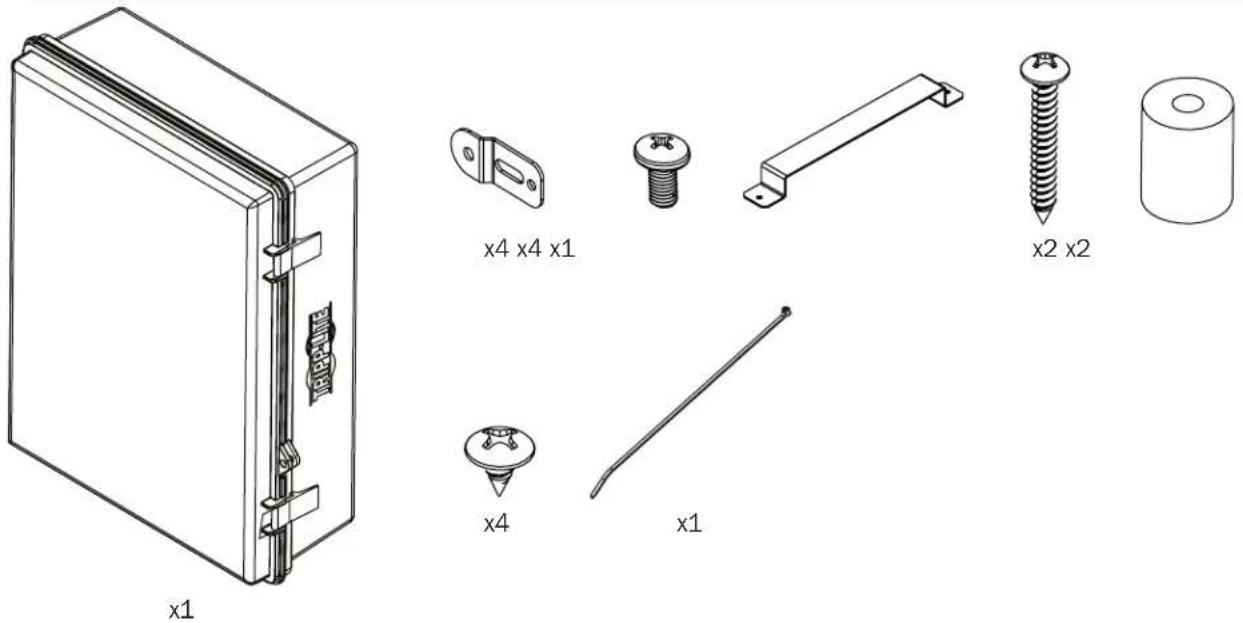

Lista de Componentes

IMPORTANTE:

Antes de proceder a instalar, asegúrese de haber recibido todas las piezas de acuerdo con la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Instalación

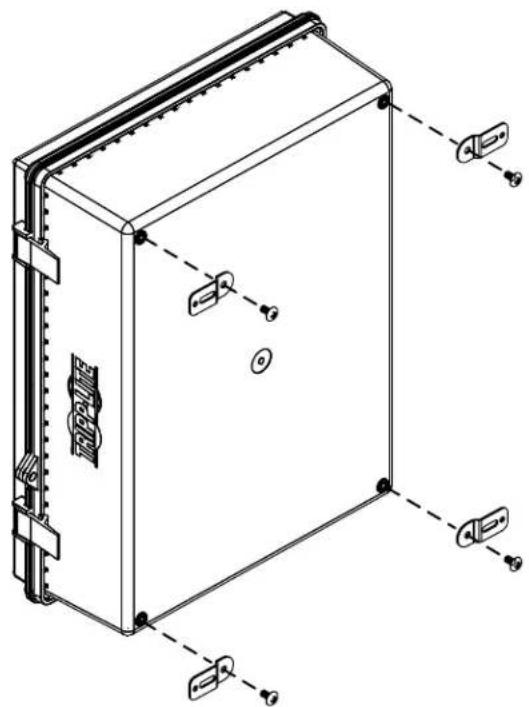

1. Acople Patas de Instalación a la Parte Posterior del Gabinete

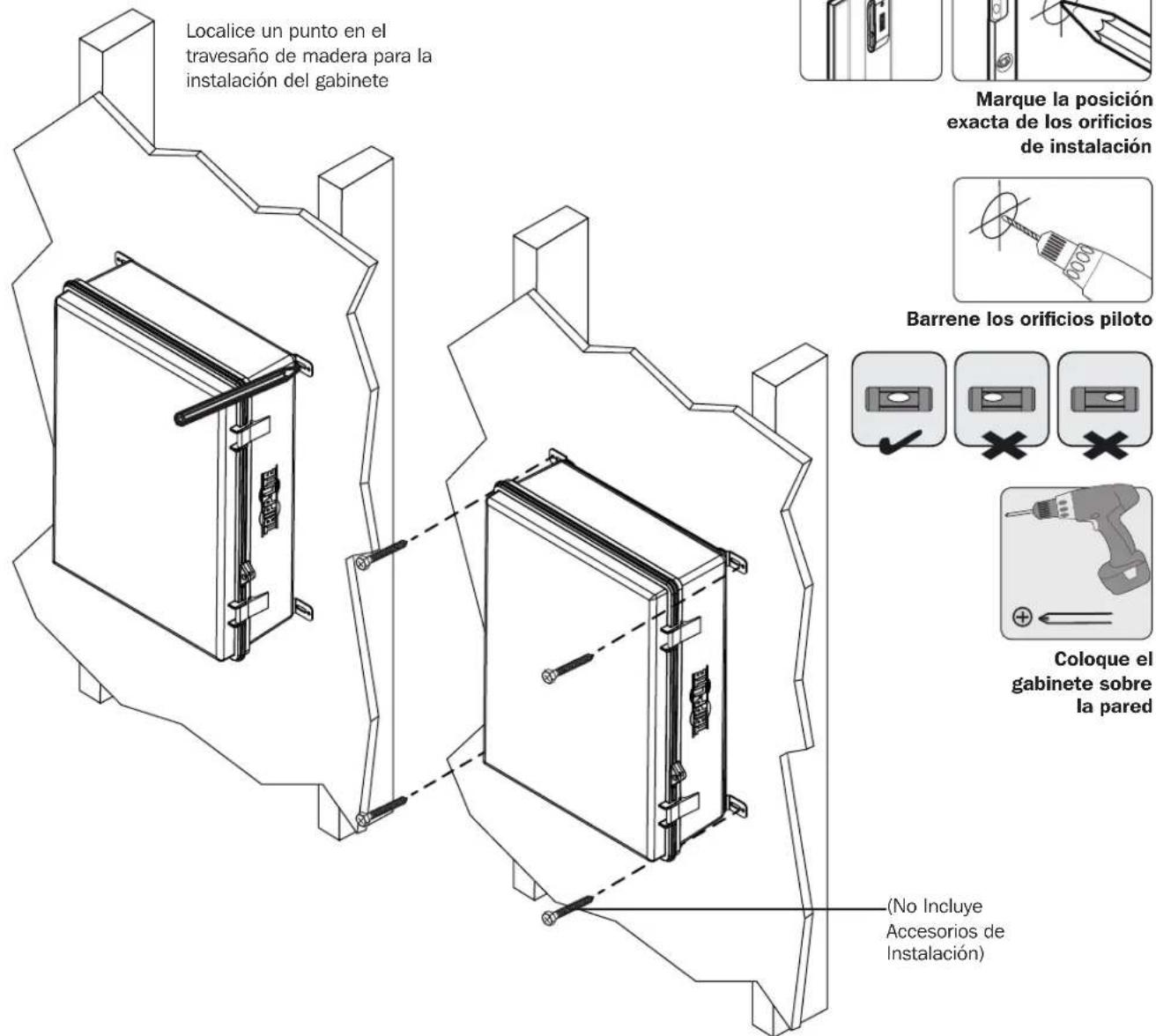

1. Instalación del Gabinete a la Pared


Localice un punto en el travesaño de madera para la instalación del gabinete Marque la posición exacta de los orificios de instalación Barrene los orificios piloto Coloque el gabinete sobre la pared (No Incluye Accesorios de Instalación)

• Los instaladores son responsables de suministrar los accesorios para instalación en la pared. Use como mínimo dos tornillos #10 x 2" o más grandes (no incluidos) para fijar el gabinete en su lugar.
• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Si no hay algún travesaño en el lugar de instalación, se le recomienda utilizar cuatro taquetes para fijar el gabinete en su lugar. Debido al peso del gabinete, no se recomiendan taquetes de expansión de plástico para instalaciones en tablarroca. Los taquetes adecuados incluyen: taquetes roscados para tablarroca, tornillos roscados tipo mariposa para tablarroca, taquetes expansivos (también conocidos como tornillos molly) o tornillos de anclaje.
• Si coloca el gabinete sobre un receptáculo de telecomunicaciones, retire la placa de pared, luego fije el gabinete a la pared. Una vez asegurado, fije la placa de pared sobre el receptáculo.
• Si no está disponible un receptáculo de telecomunicaciones, una caja de instalación sobre superficie (o conector sobre superficie) y un cable de equipo pueden ser instalados dentro de la unidad.
• Use una caja de instalación sobre superficie con respaldo adhesivo.

Instalación

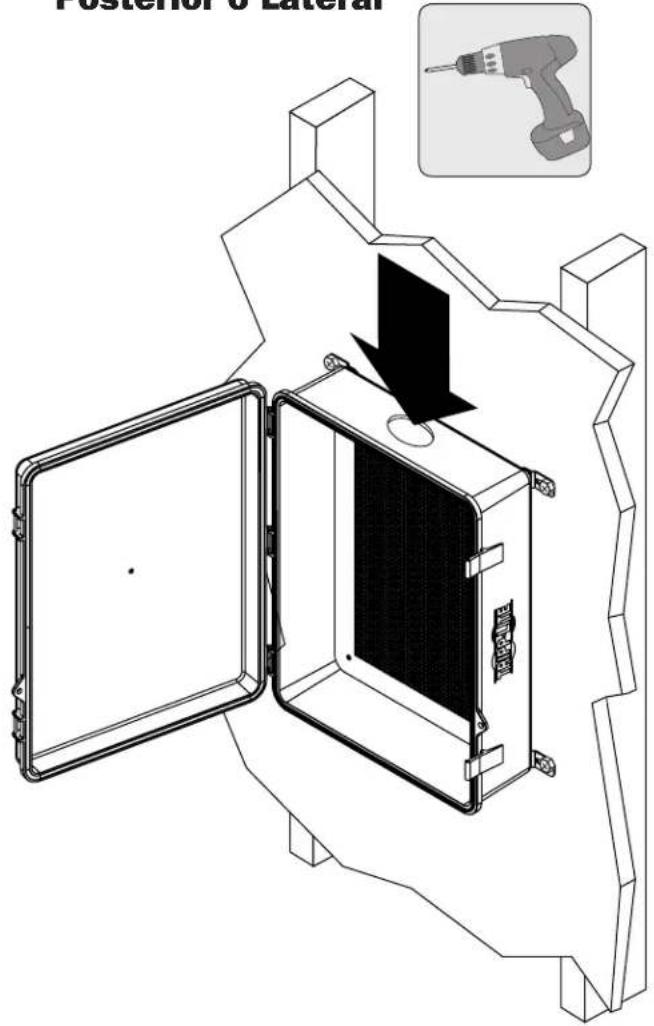

3. Utilice un Taladro para Hacer un Recorte para Conducto Posterior o Lateral

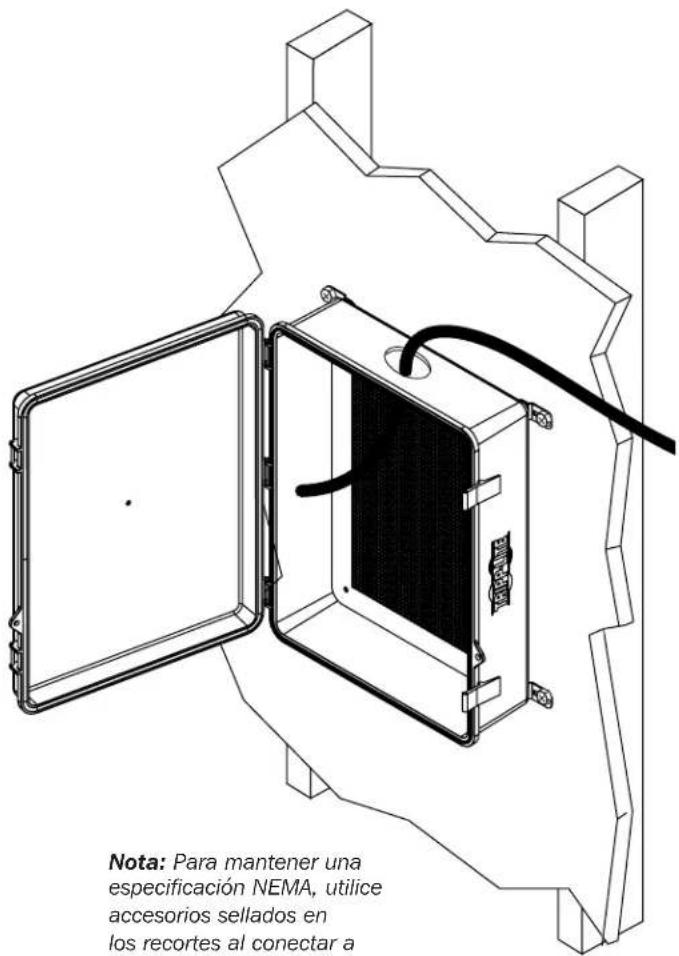

4. Conduzca el Cable de Datos y Alimentación (Si se Requiere) A Través del Recorte para el Conducto

Nota: Para mantener una especificación NEMA, utilice accesorios sellados en los recortes al conectar a

Nota: Para mantener una especificación NEMA, utilice accesorios sellados en los recortes al conectar a conductos.

Instalación

5. Con los Tornillos Suministrados, Coloque el Punto de Acceso

IMPORTANTE:

Coloque todos los cables de datos y alimentación al punto de acceso antes de colocarlo en el gabinete.

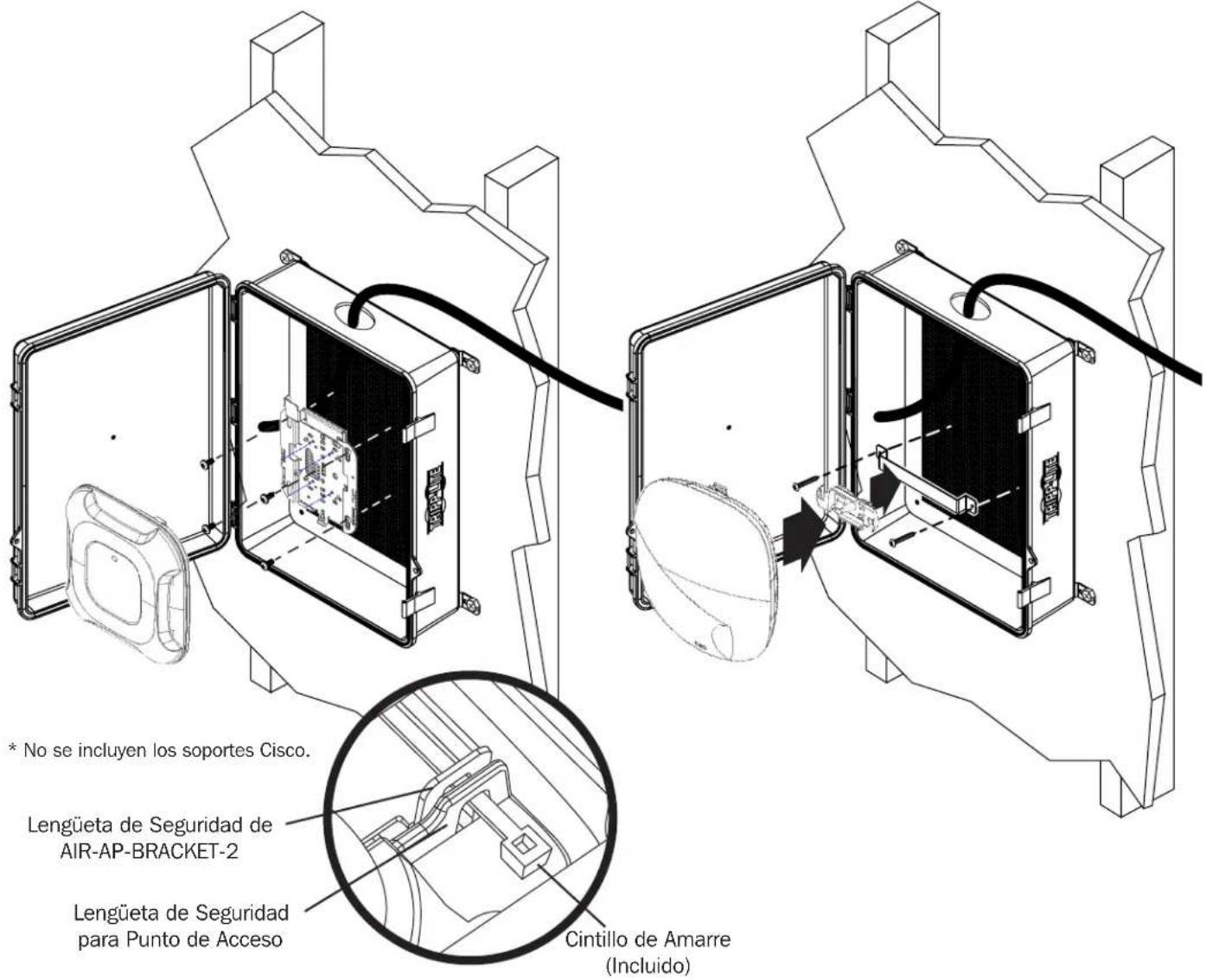

5a. Instalación de Soporte de Universal para Cisco (AIR-AP-BRACKET-2)*

* No se incluyen los soportes Cisco. Lengüeta de Seguridad de AIR-AP-BRACKET-2 Lengüeta de Seguridad para Punto de Acceso Cintillo de Amarre (Incluido)

5b. Instalación de Punto de Acceso en Barra Aruba u Otra Barra en T

Instalación

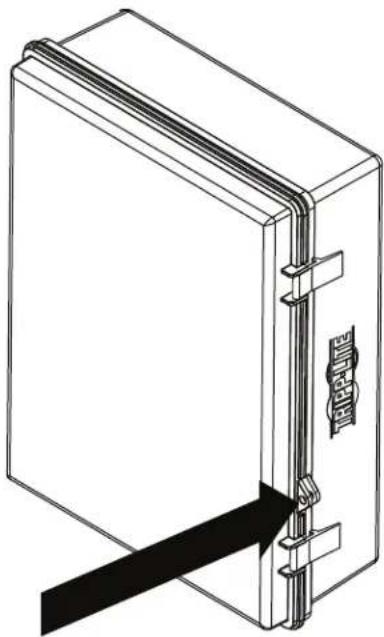

6. Asegure la Cubierta del Gabinete

Nota: Para un nivel de seguridad adicional, coloque un candado o sello de manipulación en el orificio de seguridad al lado del pestillo del gabinete.

Garantía Limitada por 5 Años

El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, estará libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
