B110DIN02 - компьютерные аксессуары Tripp Lite - Бесплатное руководство пользователя

Марка	Tripp Lite
Модель	B110DIN02
Тип продукта	Монтажный кронштейн DIN для удлинителя
Назначение	Крепление удлинителей Tripp Lite на DIN-рейку
Совместимые модели	B110-DIN-01, B110-DIN-02
Материал кронштейна	Сталь с покрытием
Размеры (Д x Ш x В)	Примерно 90 x 60 x 30 мм
Вес	Примерно 80 г
Тип совместимой DIN-рейки	Стандартная DIN-рейка (35 мм)
Комплектация	U-образный кронштейн, скоба DIN-рейки, винты M3 x 5 мм (x2)
Установка	Крепление винтами к удлинителю, затем монтаж на DIN-рейку
Питание	Отсутствует (пассивный элемент)
Обслуживание	Очистка сухой тканью без растворителей
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10 % до 90 % (без конденсации)
Сертификаты	Соответствие стандартам CE и RoHS
Гарантия	2 года (в зависимости от страны)
Ремонтопригодность	Не подлежит ремонту пользователем, обратитесь в службу поддержки
Страна происхождения	Китай

Часто задаваемые вопросы - B110DIN02 Tripp Lite

Какие модели удлинителей совместимы с кронштейном B110DIN02?

Кронштейн B110DIN02 предназначен для удлинителей Tripp Lite серий B110-DIN-01 и B110-DIN-02. Он также может подходить для других моделей с аналогичными креплениями.

Как установить DIN-кронштейн на удлинитель?

Снимите винты со скоб DIN-рейки. Закрепите U-образный кронштейн на удлинителе с помощью прилагаемых винтов M3 x 5 мм. Установите скобу обратно и надежно затяните.

Какой тип DIN-рейки требуется?

Кронштейн совместим со стандартными DIN-рейками шириной 35 мм, соответствующими стандарту EN 60715.

Продается ли кронштейн B110DIN02 отдельно или с винтами?

Он поставляется с U-образным кронштейном, скобой DIN-рейки и двумя винтами M3 x 5 мм для крепления.

Можно ли использовать этот кронштейн без инструментов?

Для затягивания винтов M3 требуется крестовая отвертка. Винты небольшие, используйте подходящий инструмент.

Есть ли разница между B110-DIN-01 и B110-DIN-02?

Да, B110-DIN-02 имеет более широкий U-образный кронштейн для размещения удлинителей большего размера. Этапы установки одинаковы.

Подходит ли кронштейн для использования на открытом воздухе?

Нет, этот кронштейн предназначен для использования внутри помещений в сухих условиях. Избегайте воздействия влаги или экстремальных температур.

Можно ли установить кронштейн вертикально или горизонтально?

Кронштейн устанавливается на DIN-рейку в горизонтальном или вертикальном положении в зависимости от ориентации рейки. Убедитесь, что пружина проходит через край рейки.

Что делать, если прилагаемые винты не подходят?

Проверьте, подходят ли винты M3 x 5 мм для вашего удлинителя. При необходимости используйте винты аналогичной длины, но с подходящим шагом резьбы. Обратитесь к инструкции.

Как очистить кронштейн, не повредив его?

Используйте мягкую сухую ткань для удаления пыли. Не используйте агрессивные химические вещества или абразивные чистящие средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B110DIN02 Tripp Lite

Руководство по установке

Кронштейны для монтажа на DIN-рейку

Модели: B110-DIN-01, B110-DIN-02

English 1 • Español 5 • Français 9

Охраняется авторским правом © 2018 Tripp Lite. Все торговые знаки являются исключительной собственностью своих соответствующих владельцев.

Установка

Примечание. Описанные ниже действия относятся к установке модели B110-DIN-01. Те же действия распространяются и на модель B110-DIN-02, имеющую более широкий U-образный кронштейн.

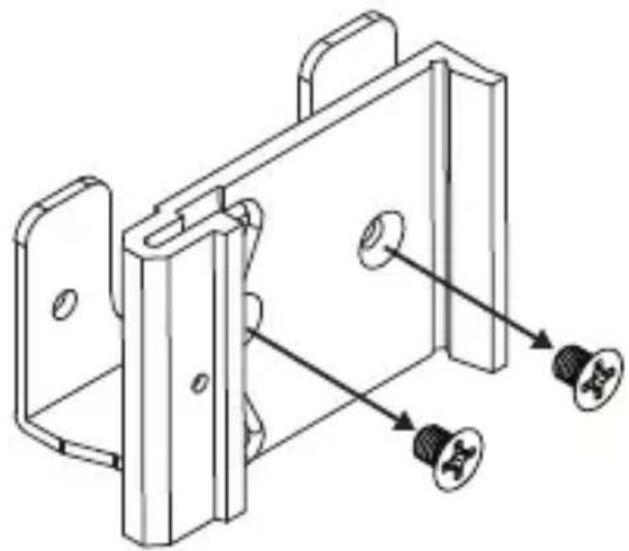

1. Выверните винты фиксаторов DIN-рейки.

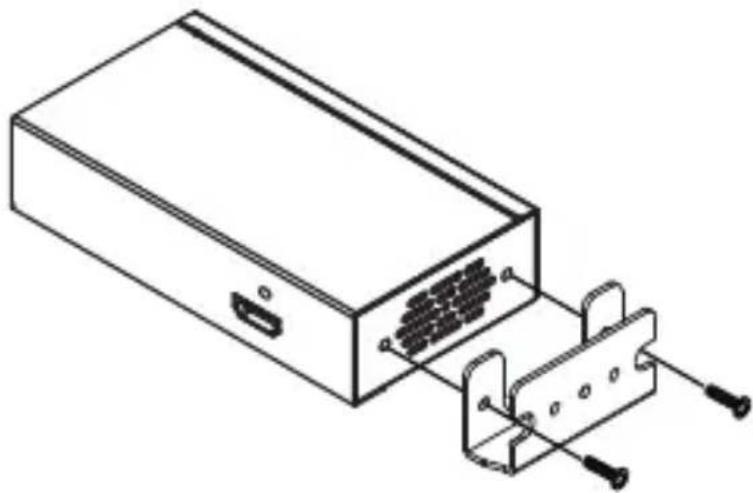

1. При помощи винтов M3x5 мм, входящих в комплект поставки (2 шт.), прикрепите U-образный кронштейн к нужному удлинительному изделию Tripp Lite.

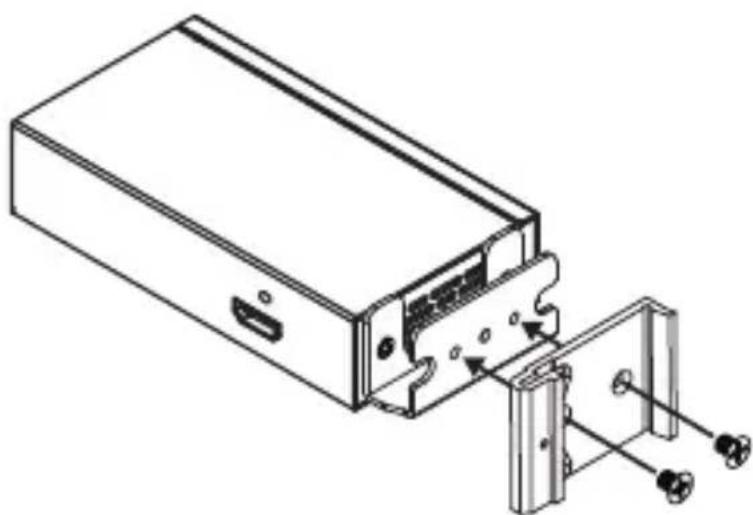

1. Прикрепите фиксатор DIN-рейки обратно к U-образному кронштейну.

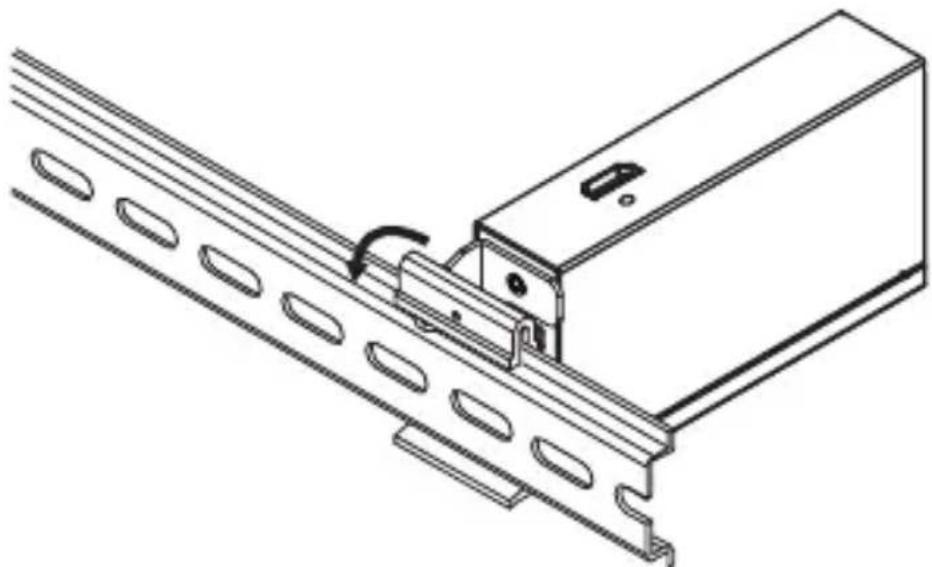

1. Надежно прикрепите устройство к любому кронштейну DIN-рейки.

Примечание. Пружина должна заходить за язычок кронштейна DIN-рейки.
