Marque	Tripp Lite
Modèle	B110DIN02
Type de produit	Support de montage DIN pour prolongateur
Utilisation prévue	Fixation de prolongateurs Tripp Lite sur rail DIN
Modèles compatibles	B110-DIN-01, B110-DIN-02
Matériau du support	Acier avec revêtement
Dimensions (L x l x h)	Environ 90 x 60 x 30 mm
Poids	Environ 80 g
Type de rail DIN compatible	Rail DIN standard (35 mm)
Contenu de l'emballage	Support en U, bride de rail DIN, vis M3 x 5 mm (x2)
Installation	Fixation par vis sur le prolongateur, puis montage sur rail DIN
Alimentation	Aucune (élément passif)
Entretien	Nettoyage avec un chiffon sec, sans solvants
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	Conforme aux normes CE et RoHS
Garantie	2 ans (selon pays)
Réparabilité	Non réparable par l'utilisateur, contactez le SAV
Pays d'origine	Chine

FOIRE AUX QUESTIONS - B110DIN02 Tripp Lite

Quels modèles de prolongateurs sont compatibles avec le support B110DIN02 ?

Le support B110DIN02 est conçu pour les prolongateurs Tripp Lite des séries B110-DIN-01 et B110-DIN-02. Il peut également convenir à d'autres modèles avec des fixations similaires.

Comment installer le support DIN sur mon prolongateur ?

Retirez les vis des brides du rail DIN. Fixez le support en U au prolongateur à l'aide des vis M3 x 5 mm fournies. Replacez la bride et serrez solidement.

Quel type de rail DIN est requis ?

Le support est compatible avec les rails DIN standard de 35 mm de large, conformes à la norme EN 60715.

Le support B110DIN02 est-il vendu seul ou avec les vis ?

Il est livré avec le support en U, la bride de rail DIN et deux vis M3 x 5 mm pour la fixation.

Puis-je utiliser ce support sans outil ?

Un tournevis cruciforme est nécessaire pour serrer les vis M3. Les vis sont de petite taille, utilisez un outil adapté.

Y a-t-il une différence entre B110-DIN-01 et B110-DIN-02 ?

Oui, le B110-DIN-02 possède un support en U plus large pour accueillir des prolongateurs de plus grande taille. Les étapes d'installation sont identiques.

Le support est-il adapté à une utilisation en extérieur ?

Non, ce support est conçu pour un usage intérieur dans des environnements secs. Évitez l'exposition à l'humidité ou aux températures extrêmes.

Puis-je monter le support verticalement ou horizontalement ?

Le support s'installe sur un rail DIN en position horizontale ou verticale selon l'orientation du rail. Assurez-vous que le ressort passe par-dessus le rebord du rail.

Que faire si les vis fournies ne sont pas adaptées ?

Vérifiez que les vis M3 x 5 mm conviennent à votre prolongateur. Si nécessaire, utilisez des vis de longueur similaire mais avec un pas adapté. Consultez la notice.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs.

MODE D'EMPLOI B110DIN02 Tripp Lite

Guide d'installation

Supports de montage DIN

Modèles : B110-DIN-01, B110-DIN-02

English 1 • Español 5 • Русский 13

Droits d'auteur © 2018 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Installation

Remarque : Les étapes ci-dessous illustrent l'installation pour le B110-DIN-01. Les mêmes étapes s'appliquent au B110-DIN-02 dont le support en U est plus large.

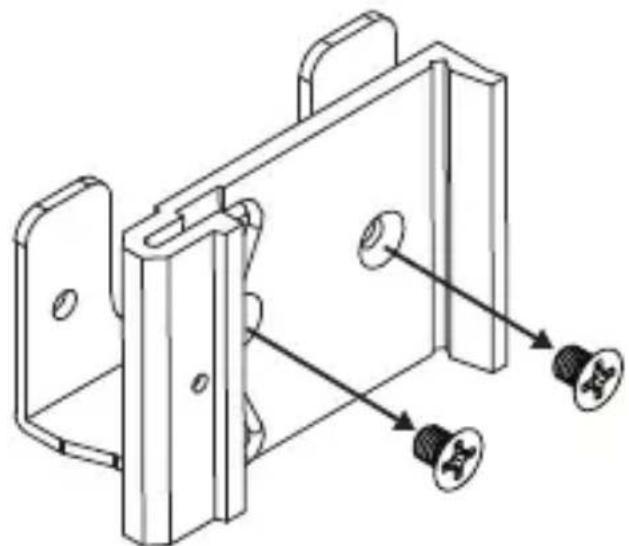

1. Retirer les vis des brides de rails DIN.

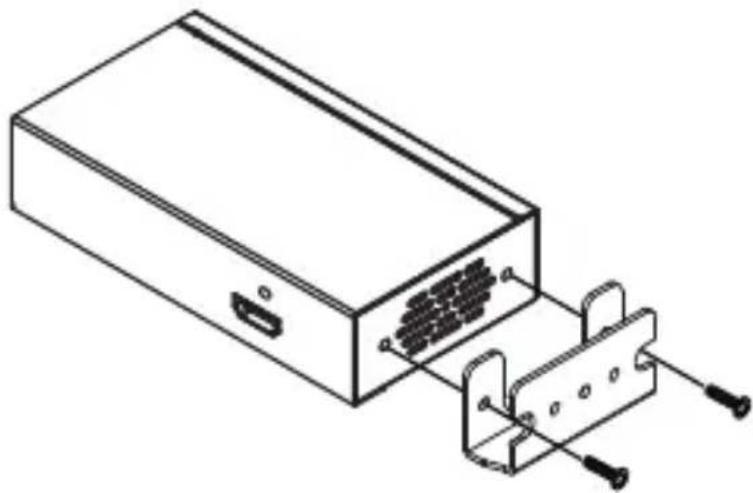

1. En utilisant les vis M3 x 5 mm fournies (2 vis), fixer le support en U au produit prolongateur Tripp Lite désiré.

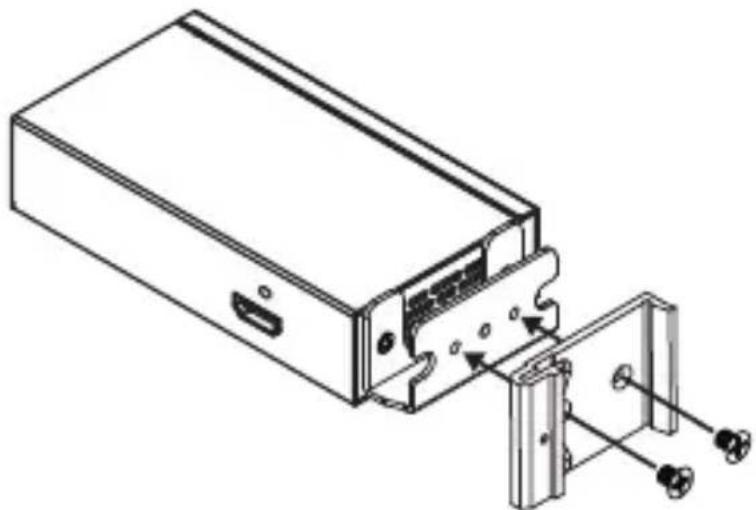

1. Refixer la bride de rail DIN au support en U.

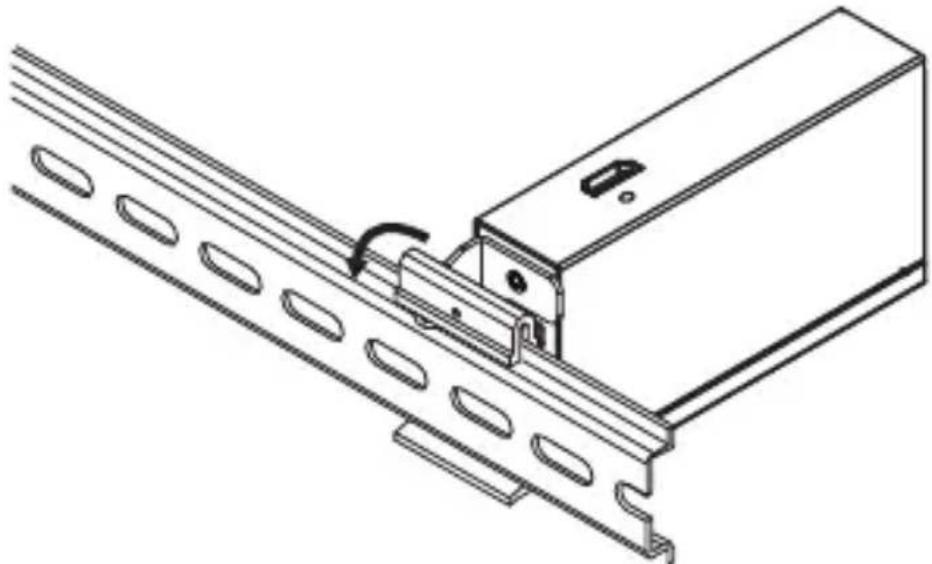

1. Fixer solidement l'appareil à un support pour rail DIN.

Remarque : S'assurer que le ressort passe par-dessus le rebord du support pour rail DIN.
