Тип продукта	Адаптер USB-C на DisplayPort с зарядкой
Бренд	Tripp Lite
Модель	U444-06N-DP-C
Входной разъем	USB-C (мужской)
Выходной разъем	DisplayPort (женский)
Порт зарядки PD	USB-C (женский) (Power Delivery до 20 В, 3 А, 60 Вт)
Максимальное поддерживаемое разрешение	4K x 2K (3840 x 2160) при 60 Гц
Поддерживаемый альтернативный режим	USB DisplayPort Alt Mode
Совместимость	Устройства с портом USB-C, поддерживающие Alt Mode
Установка	Не требуется драйвер, готов к использованию
Рабочая температура	от 0 до 45 °C
Рабочая влажность	от 10 до 85 % относительной влажности без конденсации
Температура хранения	от -10 до 70 °C
Влажность хранения	от 5 до 90 % относительной влажности без конденсации
Гарантия	Ограниченная гарантия 3 года
Вес	Примерно 50 г
Размеры (Д x Ш x В)	Примерно 10 x 5 x 2 см

Часто задаваемые вопросы - U44406NDPC Tripp Lite

Какой тип кабеля DisplayPort необходим?

Используйте стандартный кабель DisplayPort (папа-папа) для подключения адаптера к монитору. Рекомендуются кабели Tripp Lite серии P580.

Могу ли я заряжать устройство через адаптер?

Да, адаптер имеет порт USB-C Power Delivery (женский), который позволяет заряжать хост-устройство до 60 Вт (20 В / 3 А). Подключите зарядное устройство USB-C вашего устройства к этому порту.

Какие разрешения экрана поддерживаются?

Адаптер поддерживает до 4K Ultra HD (3840 x 2160) при 60 Гц через альтернативный режим DisplayPort.

Работает ли адаптер с любым устройством USB-C?

Он работает с устройствами USB-C, поддерживающими альтернативный режим DisplayPort, такими как большинство современных ноутбуков, планшетов и смартфонов.

Нужно ли устанавливать драйвер?

Нет, адаптер готов к использованию и не требует дополнительного программного обеспечения или драйверов.

Можно ли использовать адаптер с монитором VGA или HDMI?

Нет, этот адаптер преобразует сигнал только с USB-C на DisplayPort. Для использования монитора VGA или HDMI требуется дополнительный адаптер.

Какова максимальная рекомендуемая длина кабеля DisplayPort?

Для оптимальной производительности используйте кабель DisplayPort длиной менее 3 метров для разрешения 4K.

Нагревается ли адаптер при использовании?

Незначительный нагрев нормален. Адаптер работает в диапазоне от 0 до 45 °C. Если он становится очень горячим, проверьте вентиляцию.

Могу ли я использовать адаптер с устройством, не поддерживающим Power Delivery?

Да, порт зарядки PD является опциональным. Адаптер работает без питания, но вы не сможете заряжать устройство через адаптер.

Что делать, если изображение не отображается?

Проверьте, поддерживает ли хост-устройство альтернативный режим DisplayPort, правильно ли подключен кабель DisplayPort, включен ли монитор и выбран ли правильный вход. Попробуйте перезагрузить компьютер.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NDPC Tripp Lite

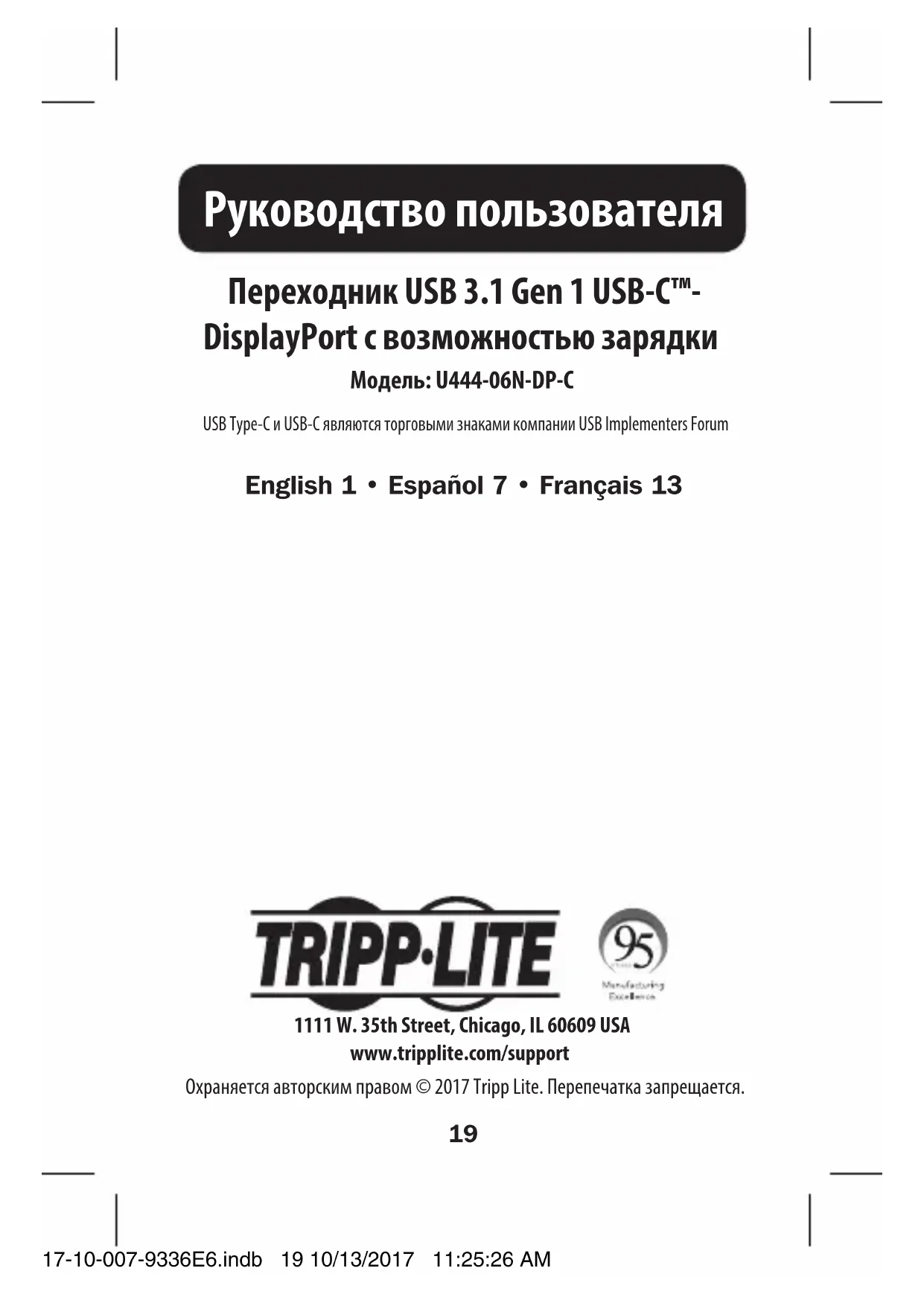

Руководство пользователя

Переходник USB 3.1 Gen 1 USB-C™-DisplayPort с возможностью зарядки

Модель: U444-06N-DP-C

USB Type-C и USB-C являются торговыми знаками компании USB Implementers Forum

English 1 • Español 7 • Français 13

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

• Устройство мод. U444-06N-DP-C
• Руководство пользователя

Опциональные комплектующие

• Кабели DisplayPort серии P580
• Кабель мод. U420-003 с разъемами USB 3.1 Gen 1 / USB-C (штекер/штекер), длина 0,9 м

Характеристики продукта

• Поддержка режима USB DisplayPort Alternate для подключения монитора DisplayPort через порт USB-C
• Поддержка видеосигнала в стандарте сверхвысокой четкости 4K x 2K UHD с разрешением до 3840 x 2160 (при 60 Гц)
• Зарядка устройств через порт для зарядки USB-C Power Delivery (PD)
• Порт USB-C поддерживает входное питание 20 В / 3 А (60 Вт)
• Автоматическая настройка при подключении без необходимости использования ПО или драйверов

Установка

1. Подключите разъем USB-C переходника к порту USB-C своего портативного компьютера, планшета или другого совместимого устройства.
2. Подключите разъем DisplayPort переходника к порту DisplayPort монитора через кабель DisplayPort (для этой цели могут использоваться предлагаемые компанией Tripp Lite кабели DisplayPort серии P580).
3. Зарядите свое устройство, соединив его порт для зарядки USB-C с портом USB-C переходника.

Технические характеристики

Входные разъемы
USB USB-C (штекерный)
PD Charging USB-C (гнездовой)
Выходные разъемы
DisplayPort DisplayPort (гнездовой)
Условия эксплуатации
Диапазон рабочих температур	От 0 до 45°C
Рабочий диапазон влажности	Относительная влажность от 10 до 85%, без образования конденсата
Диапазон температур хранения	От -10 до 70°C
Влажность при хранении	Относительная влажность от 5 до 90%, без образования конденсата
Требования к электропитанию
Порт для зарядки USB-C PD	Поддерживает входное питание до 20 В / 3 А (60 Вт)

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ З ГОД

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Не используйте данное оборудование в присутствии воспламеняющейся анестетической смеси с воздухом, кислородом или закисью азота.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
