РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A11 ROTEL

Интегрированный стерео усилитель

Owner's Manual

Инструкция пользователя

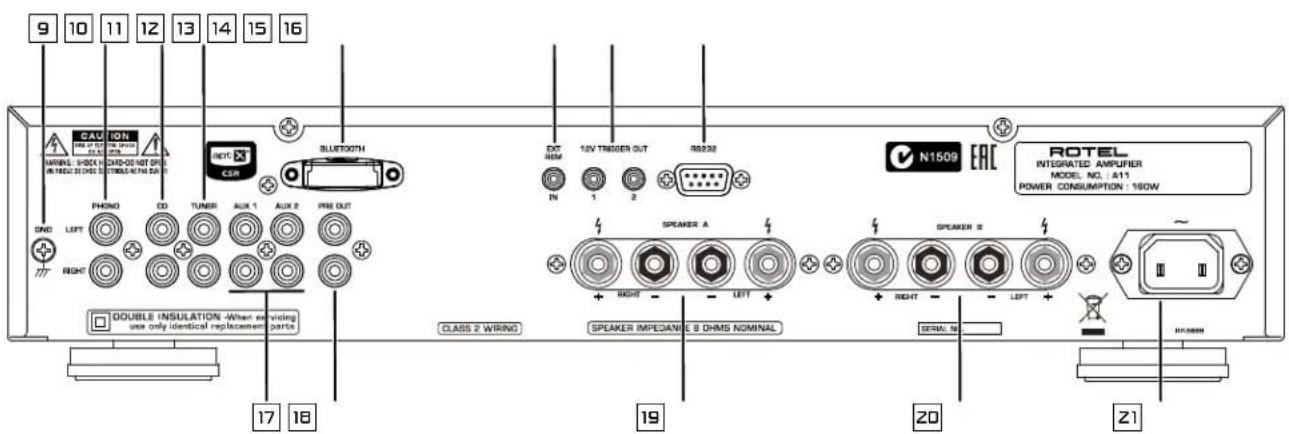

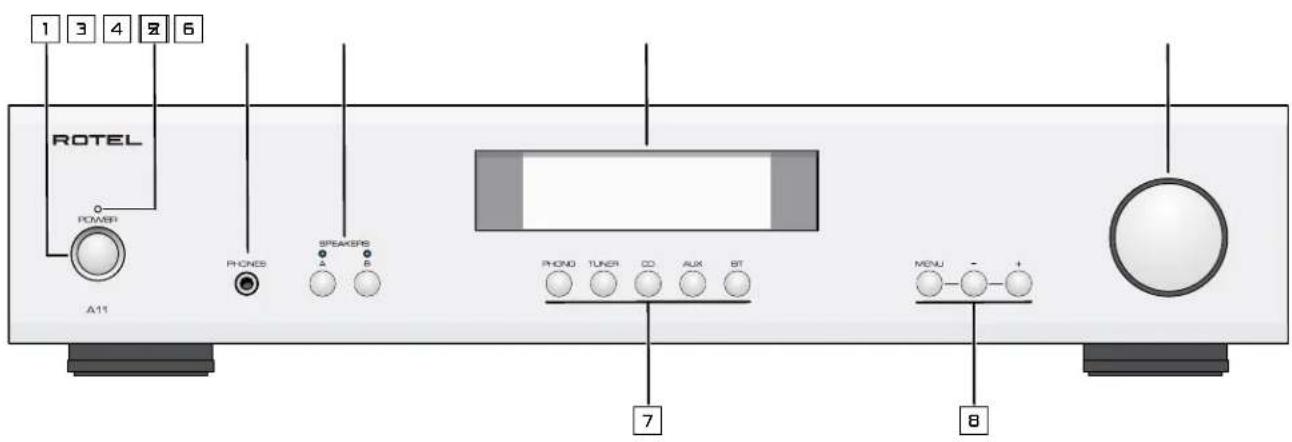

Органы управления и разъемы

1 3 4 8 6 ROTEL POWER A11 PHONES SPEAKERS A B PHONE TUNER CO AUX BT 7 MENU - + 8

9 10 11 12 13 14 15 16 CAV/ION WARNING: SHORT ON IN TUBE DISCHS ON GND LEFT PHOTO CO TUNER AUX 1 AUX 2 PDE OUT RIGHT DOUBLE INSULATION - When non- using use only identical replacement parts BLUTCOOTH EXT ITEM IN 1 2 12V TRIGGER OUT RB328 N1509 EAC ROTEL INTEGRATED AMPURER MODEL. NO. A11 POWER CONSUMPTION : 150W CLASS 2 WIRING SPEAKER A SPEAKER B + RIGHT - + LEFT + + RIGHT - + LEFT + + R-500N 17 18 19 20 21 SPEAKER IMPEDIANE & OHMS NOMINAL SERIAL N

Figure 2: Remote Control RR-AX1401

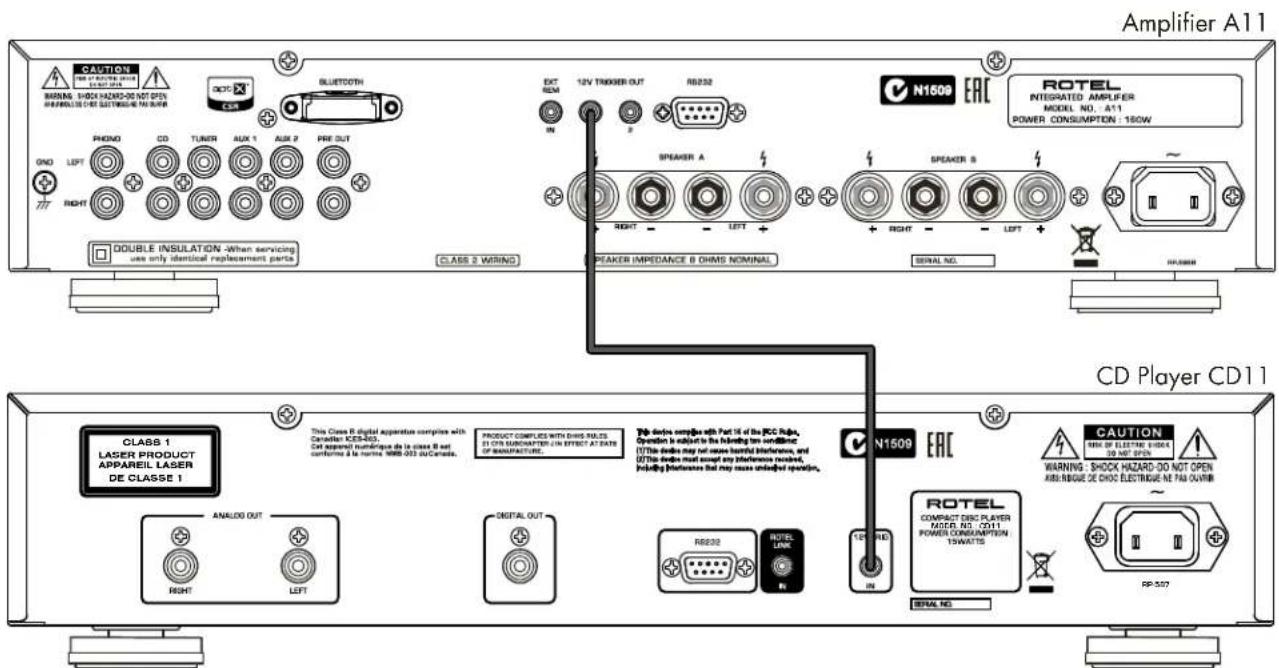

Подсоединение 12-В триггерного сигнала

Amplifier A11 CAUTION WARNING SHOCK HAZARD-DO NOT OPEN AND PROBLEM OF DISE SETTING/NE PA SURB BLUETOOTH PHONO CD TUNER AUX 1 AUX 2 PRE OUT GND LEFT RIGHT CLASS 2 WIRING 12V TRIGGER OUT RB232 N1509 EAC ROTEL INTEGRATED AMPLIFIER MODEL NO. A11 POWER CONSUMPTION : 150W SPEAKER A SPEAKER B + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + DOUBLE INSULATION -When servicing uses only identical replacement parts SPEAKER IMPEDANCE B OHMS NOMINAL SERIAL NO. HABBIER CD Player CD11 CLASS 1 LASER PRODUCT APPAREIL LASER DE CLASSE 1 This Class R digital appellation comptive with Canadette KES460. Cat appeller multigrapies de la class II set conforme à la norme: 988-003 ou Canada. PRODUCT COMPLIES WITH CHOS RULES 21 OTN SUBCOMPARTER ON EFFECT AT DATE OF MANUFACTURE. This device compares with Part 16 of the JCC Rule, Operation is subject to the following time conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference required, Providing Impairance that may cause undialed operation. N1509 EAC CAUTION SELL OF ELECTRUM SMOKE DO NOT OPEN WARNING: SHOCK HAZARD-DO NOT OPEN ABS: NIBQUE DE CHOS ELECTRIGUE NE PA UOUIR ROTEL COMPACT DISC PLAYER MOTOR AG : CD11 POWER CONSUMPTION TOWATS SP-557

Important Notes

Перед подсоединением:

√Выключите все компоненты, включая колонки.

√ Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.

Рекомендуется также:

√ Вывести громкость усилителя на минимум, перед тем как включать или выключать его.

Contents

Важные инструкции по безопасности

Замечание

Подсоединение по шине RS232 должно выполняться только авторизованным персоналом.

ПРЕДОСТЕРЕЖЕНИЕ: Внутри нет частей, доступных для обслуживания пользователем. Обращайтесь за обслуживанием только к квалифицированному ремонтному персоналу.

ПРЕДОСТЕРЕЖЕНИЕ: Для снижения опасности возгорания или удара электрическим током, не подвергайте данное изделие воздействию воды или влаги. Не подвергайте изделие воздействию капель или брызг. Не размещайте никаких предметов, заполненных жидкостями, таких как вазы, на устройстве. Не позволяйте посторонним предметам попадать внутрь корпуса. Если устройство подвергается воздействию влаги, или посторонний предмет попал внутрь корпуса, немедленно отсоедините сетевой шнур от стенной розетки. Отнесите устройство к квалифицированному специалисту для осмотра и необходимого ремонта.

Прочитайте все инструкции.

Сохраните это руководство.

Обращайте внимание на все предупреждения.

Следуйте всем инструкциям по эксплуатации.

Не используйте это устройство вблизи воды.

Очищайте корпус только при помощи сухой тряпки или пылесосом.

Не ставьте аппарат на кровать, диван, ковер или подобную мягкую поверхность, которая может загородить вентиляционные отверстия. Если аппарат встраивается в шкаф или другой корпус, этот корпус должен вентилироваться для обеспечения охлаждения аппарата.

Держите аппарат подальше от радиаторов отопления, обогревателей, печей и любых других устройств, выделяющих тепло.

Поляризованный штекер имеет два ножевых контакта, один из которых шире другого. Заземляющий штекер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемых заземляющим или поляризованным штекером. Если поставляемый штекер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки.

Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден каким-либо способом. Обращайте особое внимание на сетевой шнур вблизи штекера и там, где он входит в заднюю панель устройства.

Используйте только принадлежности, указанные производителем.

Используйте только тележку, поставку, стойку, кронштейн или полку достаточно сильным, чтобы выдержать этот изделия. Будьте осторожны при перемещении прибора на подставке или стойке во избежание ранения или повреждения изделия.

Сетевой шнур следует отсоединять от стенной розетки во время грозы или если прибор оставлен неиспользуемым длительное время.

Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если: сетевой шнур или штекер был поврежден; внутрь прибора уронили предметы или пролили жидкость; прибор побывал под дождем; прибор демонстрирует признаки ненормальной работы; прибор уронили или повредили любым другим способом.

Устройство следует использовать в не тропическом климате.

Оставьте не менее 10 см свободного пространства вокруг аппарата для обеспечения циркуляции воздуха.

ПРЕДОСТЕРЕЖЕНИЕ: Сетевой разъем на задней панели предназначен для быстрого отсоединения устройства от электрической сети. Устройство должно обеспечивать свободный доступ к задней панели, чтобы сетевой кабель можно было быстро выдернуть.

Сетевое напряжение, к которому подсоединяется аппарат, должно соответствовать требованиям, указанным на задней панели аппарата. (США: 120 В, 60 Гц, ЕС 230 В, 50 Гц)

Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Не используйте удлинитель питания.

Основной штекер сетевого шнура является отключаемым от аппарата. Для полного отключения изделия от питающей сети, основной штекер сетевого кабеля следует отсоединять от сетевой розетки переменного тока а также изделия. Это единственный способ, чтобы полностью удалить сетевое питание от изделия.

Используйте кабели с защитой Class 2 при подсоединении колонок к клеммам усилителя для обеспечения надежной изоляции и минимизации риска удара электричеством.

Батареи в пульте не следует подвергать чрезмерному нагреву солнечным светом, источниками огня и т.п. Батареи должны быть утилизированы или повторно в соответствии с государственными и местными нормативами.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Изображение молнии в равностороннем треугольнике предупреждает пользователя о наличии внутри корпуса изделия неизолированного напряжения, величина которого может создавать опасность поражения человека электрическим током. Изображение восклицательного знака в равностороннем треугольнике предупреждает пользователя о наличии в сопровождающей аппарат документации важных инструкций по эксплуатации и техническому обслуживанию.

Продукты Rotel спроектированы так, чтобы соответствовать требованиям международных директив по ограничению применения вредных веществ в электротехническом и электронном оборудовании (Restriction of Hazardous Substances - RoHS), также по обращению с отслужившим свой срок электротехническим и электронным оборудованием (Waste Electrical and Electronic Equipment - WEEE). Изображение перечеркнутого мусорного бачка на колесах означает также то, что эти продукты должны быть вторично использованы (рециклированы) или же обработаны в соответствии с упомянутыми выше директивами.

Этот символ означает, что устройство имеет двойную изоляцию. Заземление не требуется.

Содержание

Figure 1: Органы управления и разъемы 3

Figure 2: Пульт ДУ RR-AX1401 4

Figure 3: Вход предусилителя и подсоединение акустических систем 5

Figure 4: Подсоединение 12-В триггерного сигнала 6

Важные замечания 7

Важные инструкции по безопасности ....65

О компании ROTEL....66

Первые шаги....66

Некоторые предосторожности 67

Размещение 67

Кабели 67

Пульт ДУ RR-AX1401 67

Второй набор ИК кодов для управления усилителем 67

Установка батарей в пульт 67

Питание усилителя....67

Разъем для сетевого шнура 21 67

Выключатель питания 1① и индикатор питания 2 68

12-В триггерные выходы 68

Индикатор защиты ☐ 68

Подсоединение входных сигналов 68

Вход Phono проигрывателя грампластинок ☐ и клемма заземления (GND) ☐ 68

Входы линейного уровня 68

Выход предусилителя 10 ....68

Подсоединение акустических систем 15 20 ...... 68

Селектор комплектов акустических систем 4 68

Выбор акустических систем 68

Выбор акустического кабеля 69

Полярность и фаза 69

Подсоединение акустических систем 69

Выход на наушники 3 69

Дисплей 69

Подсоединение к Bluetooth APTX 13 69

Аудио регулировки 69

Регулятор громкости VOLUME ^E 69

Регулятор баланса BALANCE ☐ 69

Селектор Входов 7① 69

Регулировки тембра 69

Обход регулировок тембра- Tone Bypass 70

Активирование регулировок тембра - Tone Enabled 70

Режим Rotel Boost 70

Режим Rotel Max 70

Регуляторы тембра BASS и TREBLE ☐ 70

Регулировка яркости – Dimmer 70

Диммер дисплея(D) 70

Диммер светодиодов 70

Разъем EXT REM IN – вход электрического сигнала дистанционного управления 14 .....70

Разъем RS232 16 71

Меню настроек ....71

Обнаружение и устранение неисправностей ....72

Не светится индикатор питания 72

Замена предохранителя 72

Нет звука 72

Воспроизводимые аудио форматы 72

Невозможно установить Bluetooth соединение 72

Технические характеристики....72

О компании ROTEL

История нашей компании началась более 50 лет назад. За прошедшие десятилетия мы получили сотни наград за наши продукты и сделали счастливыми сотни тысяч людей, которые относятся к своим развлечениям вполне серьезно – так же, как вы.

Компания Rotel была основана семейством, чья страсть к музыке породила стремление создавать hi-fi компоненты бескомпромиссного качества.

За многие годы эта страсть ничуть не ослабла, и по сей день общая цель – выпускать продукты исключительной ценности для аудиофилов и любителей музыки, независимо от их финансовых возможностей, разделяется всеми сотрудниками Rotel.

Инженеры Rotel работают как единая команда, прослушивая и тщательно доводя каждый новый продукт до такого уровня совершенства, когда он будет удовлетворять их строгим музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всему миру, чтобы сделать аппарат как можно лучше. Вероятно, вы сможете найти в наших аппаратах отборные конденсаторы из Великобритании и Германии, полупроводники из Японии и США, однако тороидальные силовые трансформаторы мы изготавливаем на собственном заводе ROTEL.

Все мы заботимся об охране окружающей среды. По мере того, как все больше электронных устройств в мире выпускается, а после окончания срока службы выбрасывается, для производителя особенно важно при конструировании продуктов сделать все возможное, чтобы они наносили минимальный ущерб земле и источникам воды.

Мы в компании Rotel, гордимся своим вкладом в общее дело. Во-первых, мы сократили содержание свинца в своей электронике, за счет использования припоя, отвечающего требованиям ROHS. Наши инженеры постоянно стремятся улучшить к.п.д. блоков питания, без ущерба для качества звучания. Находясь в режиме ожидания standby продукты Rotel используют минимальное количество энергии, чтобы удовлетворить глобальным требованиям на потребление в режиме ожидания.

Фабрика Rotel также вносит свой вклад в улучшение охраны окружающей среды путем постоянного совершенствования производственных процессов, делая их все более чистыми и «зелеными».

Все мы, сотрудники компании ROTEL, благодарим Вас за покупку этого изделия. Мы уверены, что оно доставит вам много лет удовольствия.

Первые шаги

Благодарим Вас за покупку интегрированного стерео усилителя Rotel A11. В составе высококачественной музыкальной аудио системы он будет доставлять Вам удовольствие многие годы.

Этотусилитель – полнофункциональный компонент с отличными рабочими характеристиками. Все аспекты его конструкции оптимизированы для получения полного динамического диапазона и передачи тончайших нюансов музыки. Высокостабильный источник питания включает в себя фирменный тороидальный трансформатор Rotel, который обладает низким выходным сопротивлением и большим запасом по мощности, позволяющим усилителю воспроизводить самые сложные аудио сигналы. Стоимость изготовления данной конструкции выше, но она имеет преимущества с точки зрения музыки.

Дорожки печатных плат усилителя расположены симметрично. Это обеспечивает точное соблюдение временных параметров музыкального сигнала. В сигнальном тракте применены металлопленочные резисторы и полистироловые или полипропиленовые конденсаторы. Каждый элемент схемы подвергался тщательному рассмотрению, чтобы добиться максимально достоверного воспроизведения музыки.

Основные функции A11 просты в настройке и эксплуатации. Если Вы уже имели дело со стереосистемами, у Вас не возникнет вопросов. Просто подключите остальные компоненты и наслаждайтесь.

Некоторые предосторожности

ПРИМЕЧАНИЕ : Во избежание возможного повреждения компонентов системы, BCE подсоединения и отсоединения производите при выключенном питании. Прежде чем включать питание, убедитесь, что соединения выполнены правильно и надежно. Особое внимание уделите колоночным проводам. Не должно оставаться "разлохмаченных" жил, которые могут замкнуться между собой или на корпус усилителя.

Пожалуйста, внимательно прочтите данное руководство. В нем приведена вся необходимая информация по включению A11 в вашу аудио систему и по получению от них оптимального качества звука. Если у вас возникнут вопросы, обратитесь к авторизованному дилеру Rotel. Кроме того, все мы, сотрудники Rotel, готовы ответить на Ваши вопросы и принять Ваши замечания.

Сохраните коробку и все остальные упаковочные материалы, чтобы в дальнейшем иметь возможность воспользоваться ими. Транспортировка усилителя вне заводской упаковки может вызвать серьезные повреждения усилителя.

Если в коробке есть регистрационная карточка владельца, заполните ее и вышлите нам. Сохраните чек о продаже. Он является наилучшей регистрацией даты приобретения, которая будет востребована в случае гарантийного обслуживания, если оно когда-либо понадобится.

Размещение

Как и все компоненты, обрабатывающие слабые электрические сигналы, этот усилитель подвержен влиянию окружающей среды и другого оборудования. Старайтесь не ставить усилитель на другие компоненты и не прокладывать сигнальные кабели рядом со шнурами питания. Это снизит вероятность помех.

Усилители выделяют тепло при нормальной работе. Не загораживайте радиаторы и вентиляционные отверстия. Вентиляционные отверстия на крышке должны быть открыты. Оставляйте не менее 10см свободного пространства вокруг корпуса. При установке в стойку или шкаф, убедитесь, что там существует необходимая вентиляция, чтобы избежать перегрева.

Помните о весе усилителя при выборе места для его размещения. Убедитесь, что полка или шкаф могут выдержать его вес. Мы рекомендуем устанавливать оборудование в мебель, специально сконструированную для аудио компонентов. Такая мебель спроектирована так, чтобы подавлять вибрации, отрицательно влияющие на качество звука. Пожалуйста, обращайтесь к вашему авторизованному дилеру Rotel за советами по мебели для аудио компонентов и правильной их установке.

Кабели

Шнуры питания, цифровые и аналоговые аудио кабели должны находиться как можно дальше друг от друга. В этом случае меньше шансов, что аналоговый сигнал будет загрязнен шумом и помехами от силовых и цифровых кабелей. С той же целью используйте только высококачественные экранированные кабели. Обратитесь к вашему авторизованному дилеру Rotel за советами по выбору самых лучших кабелей для использования в вашей аудио системе.

Пульт ДУ RR-AX1401

Некоторые операции управления можно выполнить как с прилагаемого пульта RR-AX1401, так и с передней панели. При описании таких операций в квадратных скобках указываются ссылочные номера органов управления на передней панели, а в кружочках – на пульте.

Установка батарей в пульт

Две батарейки типа AAA (прилагаются) нужно установить перед использованием пульта. Для их установки снимите крышку на задней стороне RR-AX1401. Установите батареи, в отсеке, как показано на рисунке. Проверьте работоспособность, а затем вставьте крышку на место. Когда батареи разряжены, пульт работает с А11 неустойчиво. Установка свежих батареек должна устранить эту проблему.

Питание усилителя

Разъем для сетевого шнура 21

Усилитель настроен на заводе в соответствии со стандартами электрической сети в Вашей стране (120 или 230 В переменного тока и 60 или 50 Гц). Конфигурация электропитания обозначена на задней панели аппарата.

ПРИМЕЧАНИЕ : Если Вы переедете в другую страну, можно приспособить усилитель к другому сетевому напряжению. Однако, не пытайтесь сделать это сами. Открывая корпус вы подвергаетесь опасности высокого напряжения. Обратитесь к квалифицированному мастеру или в сервисную службу Rotel.

ПРИМЕЧАНИЕ : Некоторые продукты предназначены для продажи более чем в одной стране и поэтому поставляются с несколькими сетевыми кабелями. Используйте только тот кабель, который подходит для вашего региона.

Ток, потребляемый усилителем от сети, не слишком велик. Однако его следует подключать непосредственно к розетке с поляризованной розеткой с помощью прилагаемого кабеля или другого совместимого кабеля, как рекомендовано вашим авторизованным дилером Rotel. Не пользуйтесь удлинителями. Можно использовать разветвитель питания высокой мощности, если он (и стенная розетка) способны выдержать суммарный ток потребления усилителя и других подключенных к нему устройств.

Если Вы надолго уезжаете из дома, например, на месяц, разумно будет вынуть вилки шнуров питания усилителя и других компонентов системы из розеток.

Выключатель питания 1 Ⓐ и индикатор питания 2

Чтобы включить усилитель, нажмите кнопку POWER на передней панели. Загорится индикатор питания. Чтобы выключить усилитель, снова нажмите эту кнопку.

Когда выключатель питания на передней панели находится в положении "ON", можно включать и выключать A11 кнопками ON и OFF на пульте. В режиме Standby светодиод – индикатор питания остается горящим, но дисплей отключается – OFF.

12-В триггерные выходы 15

См. Рус. 4.

Некоторые аудио компоненты могут автоматически включаться при получении 12-вольтового "триггерного" сигнала. Каждый из двух выходов усилитель "12-V TRIGGER OUT" обеспечивает такой сигнал. Совместимые компоненты подсоединяются к этим выходам кабелями с 3,5-мм миништекером. Когда усилитель выключается, триггерный сигнал прерывается и подсоединенные компоненты выключаются.

Индикатор защиты ☐

Усилитель оснащен схемами защиты от перегрева и перегрузки, которые предохраняют усилитель от повреждения в случае экстремальной или неправильной эксплуатации. Схемы защиты независимы от сигнального тракта и не влияют на качество звучания. Они следят за температурой выходных транзисторов и отключают усилитель, если она выходит за безопасные пределы.

Скорее всего, вам никогда не придется увидеть, как эти схемы сработают. Однако, как только возникнет аварийная ситуация, усилитель перестанет работать и на дисплее его передней панели загорится надпись "AMP PROTECTION". Светодиодный индикатор загорится красным цветом.

Если это произошло, выключите усилитель. Дайте ему остыть в течение нескольких минут и попробуйте устранить причину срабатывания защиты. Когда вы вновь включите усилитель, схема защиты вернется в исходное состояние и светодиод LED станет синим.

В большинстве случаев защита срабатывает из-за коротких замыканий в проводах или недостаточной вентиляции, приводящей к перегреву. Довольно редко срабатывание может произойти из-за крайне реактивного характера нагрузки или экстремально низкого импеданса колонок.

Если схема защиты срабатывает повторно, и вы не можете выявить и устранить неисправность, обращайтесь за помощью к вашему авторизованному дилеру Rotel.

Подсоединение входных сигналов

(см. рус. 3)

ПРИМЕЧАНИЕ : Во избежание громкого шума, неприятного для Вас и Ваших колонок, выключайте питание всей системы, прежде чем производить любые соединения.

Вход для проигрывателя грампластинок 10 и клемма заземления [GND] 9

Подсоедините кабель от проигрывателя к соответствующим гнездам PHONO (левому LEFT и правому RIGHT). Если у проигрывателя есть клемма заземления, подсоедините ее к клемме заземления усилителя. Это способствует уменьшению шума и помех.

Входы линейного уровня 11 12 17

Входы CD, TUNER, AUX называются входами «линейного уровня». Они предназначены для подсоединения аналоговых выходов CD-проигрывателей, Hi Fi или NICAM стерео видеомагнитофонов, тюнеров радио, плееров лазерных дисков и т.п. стерео оборудования, а также аналогового выхода CD-ROM привода.

Входы левого и правого каналов помечены и должны подсоединяться к соответствующим каналам компонента-источника. Гнездо левого канала белое, правого – красное. Для подсоединения используйте высококачественные кабели со штекерами RCA. Ваш авторизованный дилер ROTEL может помочь вам в выборе соответствующих кабелей для вашей системы.

Выход предусилителя 18

Усилитель оснащен выходами каскада предусиления PRE OUT. Этот выход предусилителя всегда присутствует сигнал источника, выбранного в данный момент для прослушивания селектором входов. Обычно этот выход PRE OUT подсоединяются к другому интегрированному усилителю или усилителю мощности, питающему колонки в другой комнате.

ПРИМЕЧАНИЕ: Регуляторы громкости, баланса и тембра влияют на сигнал, поступающий на выход предусилителя.

Выходы на акусти ческие системы 19 20

(см. рус. 3)

Селектор комплектов акустических систем 4

Усилитель имеет выходы для подключения двух комплектов акустических систем, помеченные "SPEAKER A" ^19 и "SPEAKER B" ^20 . Сигнал на эти выходы подается в соответствии с положением переключателя ^4 на передней панели или кнопками ^1 на пульте.

Выбор акустических систем

Если предполагается, что в любой момент времени будет работать только один комплект акустических систем, можно использовать акустические системы с импедансом 4 Ом. Если в какие-то моменты времени будут одновременно работать оба комплекта колонок, тогда все АС должны иметь импеданс не менее 8 Ом. Паспортные значения импеданса акустических систем, как правило, очень приблизительны. Тем не менее, на практике только очень немногоие акустические системы могут представлять проблему для усилителя. Проконсультируйтесь с вашим авторизованным дилером Rotel, если у вас возникли вопросы.

Выбор колоночного кабеля

Для подсоединения акустических систем к усилителю используйте изолированный многожильный кабель с двумя проводниками. Размер и качество кабеля могут заметно влиять на звучание системы. Стандартный колоночный кабель подойдет, но его влияние может выразиться в снижении звукового выхода или ухудшении басовой характеристики, особенно при большой длине кабеля. Обычно чем толще провод, тем лучше звук. Для наилучшего результата используйте специальные высококачественные колоночные кабели. Обратитесь к вашему авторизованному дилеру Rotel за советами по выбору самых лучших кабелей для использования в вашей аудио системе.

Полярность и фаза

Полярность – подключение проводника к положительной или отрицательной клемме – на всех акустических систем и усилителе должна быть одинакова. Тогда сигнал на всех акустических системах будет иметь одинаковую фазу. Если полярность одного из соединений перепутана, то существенно снижается выход баса и портится стерео образ. Чтобы можно было отличить один проводник от другого, все колоночные кабели имеют маркировку: изоляция одного проводника может быть ребристой, полосатой и т.п. Также бывают кабели с прозрачной изоляцией и проводниками разного цвета (медный и посеребренный). Иногда на изоляцию наносится знак полярности. Установите, какой проводник будет положительным, а какой – отрицательным, и придерживайтесь этого правила при подсоединении всех акустических систем.

Подсоединение акустических систем

Сначала выключите питание всех компонентов системы. Клеммы на задней панели усилителя имеют цветную кодировку и допускают подсоединение защищенных концов кабеля, наконечников "лопатка" и "двойной банан" (кроме стран ЕЭС, где использование разъемов «бананов» запрещено).

Проложите провода от усилителя к акустических систем. Оставьте некоторый запас длины, чтобы можно было повернуть компоненты для обеспечения доступа к клеммам. Если используются наконечники "двойной банан", закрепите их на концах проводников и вставьте в отверстия клемм. Головки клемм должны быть закручены до упора (по часовой стрелке).

Если используются наконечники "лопатка", закрепите их на концах проводников. Если используются зачищенные концы кабеля, разделите проводники и скрутите жилы. Старайтесь не перерезать жилы проводников. Отверните головки клемм (против часовой стрелки). Наденьте "лопатки" на штыри клемм или оберните концы провода вокруг штырей. Плотно закрутите головки клемм, чтобы обеспечить прочное соединение.

ПРИМЕЧАНИЕ : Убедитесь, что не осталось "разлохмаченных" жил, которые могут замкнуться между собой, на соседнюю клемму или на корпус.

Выход на наушники 3

Выход Phones позволяет подключить наушники для индивидуального прослушивания. Кэтомугнездуподсоединяются стандартные стереонаушники со штекером 1/8 дюйма. Если у наушников другой штекер, используйте переходник. Нажимайте кнопку 4 на передней панели или кнопками ① на пульте для выключения акустических систем.

ПРИМЕЧАНИЕ : Поскольку чувствительность колонок и наушников может сильно отличаться, всегда перед подсоединением и отсоединением наушников уменьшайте громкость.

Дисплей 5

Дисплей на передней панели показывает выбранный источник, уровень громкости и установки тембра. Дисплей обеспечивает доступ к настройке и меню конфигурации вариантов усилителя.

Подсоединение к Bluetooth APTX 13

Антенна Bluetooth 13 на задней панели A11 предназначена для беспроводного стриминга по Bluetooth с вашего устройства (например, смартфона, блокнот, компьютер). На дисплее вашего устройства найдите в меню "Rotel Bluetooth" и соединитесь с ним. Обычно соединение происходит автоматически, но если вам предложат ввести пароль, введите "0000" на вашем устройстве. A11 поддерживает как обычный Bluetooth, так и потоковое аудио APTX Bluetooth.

Аудио регулировки

Регулятор громкости VOLUME 6⑤

Чтобы повысить громкость, поверните регулятор по часовой стрелке, чтобы понизить – против часовой стрелки. На пульте пользуйтесь кнопками + для повышения громкости, или – для понижения. Нажимайте на кнопку MUTE F для отключения звука.

Регулятор баланса BALANCE ☐ ☒

Регулятор Balance настраивает баланс левого и правого каналов. Заводское положение этого регулятора – среднее или "0". Для изменения баланса с передней панели, нажмите кнопку MENU ☐, чтобы переключить дисплей в режим настройки BALANCE. Затем нажимайте кнопки - или + на передней панели, чтобы изменить настройки LEFT или RIGHT. Значение баланса может меняться от L15 до R15.

ПРИМЕЧАНИЕ: Эта установка сохраняются даже после выключения питания A11.

Чтобы сделать временные изменения установок, которые не сохраняются после выключения, нажмите на пульте кнопку BAL ⑧ для входа в меню BALANCE SETTING, затем нажимайте кнопки со стрелками UP, DOWN, LEFT или RIGHT ⑨ для регулировки.

Селектор входов 7①

На передней панели 7 или на пульте ① и нажимайте соответствующие кнопки, чтобы выбрать источник для прослушивания.

Регулировки тембра

A11 оснащен 4 различными вариантами регулировки тембра для обеспечения широкого спектра возможностей прослушивания. В их числе режим BYPASS, который обходит регулировки Bass и Treble для самого прямого пути звука, режим ENABLED, который позволяет активировать выбираемые пользователем настройки Bass и Treble, а также режимы ROTEL BOOST и ROTEL MAX, поддерживающие оптимизированные настройки для нескольких сред и стилей прослушивания.

Заводская настройка по умолчанию установлена в BYPASS, чтобы обеспечить самый чистый звук. Регулировки тембра могут быть сделаны с помощью ИК-пульта или с передней панели.

Чтобы временно изменить Tone Control, нажмите кнопку BYPASS® на пульте для перебора 4 разных режимов. Когда выбрано Tone Enabled, настройки Bass и Treble можно изменить с помощью пульта дистанционного управления, нажав кнопки BASS или TREB®, а затем нажимая кнопки со стрелкой вверх / вниз / влево / вправо на пульте дистанционного управления, чтобы настроить значение. Режимы BYPASS, ROTEL BOOST и ROTEL MAX не позволяют изменять настройки Bass и Treble.

ПРИМЕЧАНИЕ : Эти настройки являются временными и не сохраняются после выключения A11 или перехода в режим ожидания.

Регулировки тембра можно сохранить постоянно (даже после выключения питания) с помощью меню настройки на передней панели. Ниже приводится описание режимов регулировки тембра и процесса настройки.

Обход регулировок тембра - Tone Bypass

В этом режиме регулировки Bass и Treble Control не активны, чтобы обеспечить самый чистый звук. Для выбора этой опции несколько раз нажмите кнопку MENU ☐ или SETUP Ⓗ на пульте, чтобы переключиться в меню регулировки тембра. Затем нажмите кнопки - или +, чтобы выбрать режим BYPASS. Этот режим является заводским значением по умолчанию.

Активирование регулировок тембра - Tone Enabled

Когда выбрана опция Tone Enabled, уровни Bass и Treble могут быть изменены с помощью кнопок BASS 📑 или TREB 📑 на пульте дистанционного управления и нажатия кнопок «вверх/вниз» / «влево/вправо» для настройки значения. Чтобы выбрать эту опцию, несколько раз нажмите кнопку MENU 📑 или SETUP 📑 на пульте, чтобы переключиться в меню настройки тембра, затем нажмите кнопки - или +, чтобы выбрать режим ENABLED.

ПРИМЕЧАНИЕ : Будьте особенно осторожны при повороте регуляторов тембра вверх. Это увеличивает выходную мощность в диапазоне низких или высоких частот, увеличивая нагрузку на усилитель и акустические системы.

Режим Rotel Boost

Режим Rotel Boost уникален для Rotel и обеспечивает индивидуальные настройки при прослушивании. В этом режиме качество звука повышается за счет уникального сочетания тембральных характеристик. Чтобы выбрать эту опцию, несколько раз нажмите кнопку MENU в или SETUP на пульте, чтобы переключить режим в меню Tone Setup, затем нажмите кнопки - или +, чтобы выбрать режим ROTEL BOOST.

Режим Rotel Max

В режиме Rotel Max увеличивается доля низких частот для обеспечения большего количества басов. Этот режим идеально подходит для такой музыки, комнаты прослушивания или громкоговорителей, которые выигрывают от большей доли басов, сохраняя при этом тембр вокала и средние частоты. Для выбора этой опции несколько раз нажмите кнопку MENU в или SETUP на пульте, чтобы переключиться в меню Tone Setup, затем нажмите кнопки - или +, чтобы выбрать режим ROTEL MAX.

ПРИМЕЧАНИЕ: Настройка Tone Setting в меню сохраняется постоянно, в том числе после выключения A11.

Регуляторы тембра BASS и TREBLE ☐⑧

Когда Tone Control установлен в положение ENABLED, уровни Bass и Treble можно настроить в меню настройки. Эти настройки сохраняются постоянно, в том числе после выключения питания или перехода в режим ожидания. Чтобы задать уровни Bass или Treble, нажимайте кнопку MENU или SETUP к на пульте несколько раз, чтобы переключиться в меню Bass или

Treble Setting, затем нажмите кнопки - или +, чтобы настроить значение. Значения Bass и Treble варьируются от -10 до +10.

ПРИМЕЧАНИЕ : Настройки Bass и Treble в меню сохраняются постоянно, в том числе после выключения A11.

Для временного изменения регулировок Bass или Treble нажмите на пульте кнопку Bass или Treble®, а затем нажимайте кнопки со стрелками UP, DOWN, LEFT или RIGHT ©, чтобы отрегулировать значение.

ПРИМЕЧАНИЕ : Изменения Bass и Treble доступны только при выборе Tone Enabled (см. Раздел Tone Enabled).

Правильно настроенная высококачественная аудио система обеспечивает самый естественный звук с небольшой регулировкой тембра или без него. Используйте эти элементы управления осторожно.

Регулировка яркости – Dimmer

Диммер дисплея в D

Для того, чтобы изменить яркость свечения дисплея на передней панели, нажмите кнопку MENU ☐, чтобы перейти в подменю настройки DIMMER Settings. Затем нажимайте кнопки + или – на передней панели для настройки яркости дисплея.

ПРИМЕЧАНИЕ : Эта установка сохраняются даже после выключения питания A11.

Чтобы временно изменить яркость дисплея, нажимайте на пульте кнопку DIM ①.

Диммер светодиодов в

Для изменения яркость индикатор питания а также индикаторы выше селектора акустических систем на передней панели, нажимайте кнопку MENU [8], чтобы перейти в раздел LED DIMMER. Затем нажимайте кнопки - или + для изменения яркости.

ПРИМЕЧАНИЕ: Эта установка сохраняются даже после выключения питания A11.

Разъем EXT REM IN – вход электрического сигнала дистанционного управления 14

На это 3,5 мм гнездо, помеченное EXT REM IN, можно подать по кабелю сигнал от стандартного ИК-сенсора сторонних производителей, установленного в удаленной зоне. Такой прием полезен, когда усилитель находится не в главной комнате прослушивания, а помещен в скрытую стойку вместе с другими компонентами домашней автоматики; либо усилитель находится в комнате прослушивания, но в шкафу для аппаратуры с темными стеклами – словом, если сигнал с пульта не может попасть прямо на встроенный сенсор усилителя. О выносных сенсорах и их правильном подсоединении проконсультируйтесь у авторизованного дилера Rotel.

Разъем RS232 16

Усилителями A11 можно управлять по последовательной шине RS232 для интеграции их в систему автоматизации. Разъем RS232 принимает стандартный кабель с вилкой DB-9 (Male-to-Female).

Для получения дополнительной информации по соединениям, программному обеспечению и кодам команд для усилителей A11, свяжитесь с вашим авторизованным дилером Rotel.

Меню настроек

В меню настроек можно зайти с передней панели, нажав на кнопку MENU ☐ или на кнопку Ⓗ на пульте. Можно изменять значение выбранного параметра, нажимая на кнопки +/- на передней панели или UP/DOWN/LEFT/RIGHT Ⓗ на пульте. Все подменю можно перебирать, нажимая на кнопку MENU ☐ на передней панели или Ⓗ на пульте.

- TONE BYPASS: Настройка TONE может быть изменена на BYPASS, ENABLED, ROTEL BOOST, ROTEL MAX. (Для получения дополнительной информации см. Раздел Регулировки тембра.)

ПРИМЕЧАНИЕ : Эта установка сохраняются даже после выключения питания A11.

- BASS: Уровень басов BASS можно выставить в желаемое положение. (см. также раздел Bass and Treble.)

ПРИМЕЧАНИЕ: Эта установка сохраняются даже после выключения питания A11.

- TREBLE: Уровень TREBLE можно выставить в желаемое положение. (см. также раздел Bass и Treble.)

ПРИМЕЧАНИЕ : Эта установка сохраняются даже после выключения питания A11.

- BALANCE: Изменяет баланс левого/правого каналов. (см. раздел Balance – Регулятор баланса.)

ПРИМЕЧАНИЕ: Эта установка сохраняются даже после выключения питания A11.

• DIMMER: Понижение яркости дисплея.

ПРИМЕЧАНИЕ: Эти установки сохраняются даже после выключения питания A11.

- LED DIMMER: Изменяет яркость индикатор питания а также ииндикаторов над селектором акустических систем.

ПРИМЕЧАНИЕ: Эти установки сохраняются даже после выключения питания A11.

- POWER ON MAX VOL: Эта установка задает максимальную громкость при включении – ON. "45" – заводская установка по умолчанию.

ПРИМЕЧАНИЕ : Эта установка Power On Max Volume не применима к источниками, для которых задан фиксированный уровень Fixed Gain.

• OFF TIMER: A11 можно сконфигурировать так, чтобы он автоматически выключался, если не использовался в течение заданного периода времени. Если никаких изменений не было сделано с усилителем в течение заданного периода времени, в режиме «Off Timer» таймер переведет его в режим STANDBY. Время отсчитываемое таймером Off Timer будет сброшено, если изменена громкость, выбран другой источник или включено воспроизведение. По умолчанию Off Timer находится в положении 20 MINS (20 минут).

Возможные задания для таймера: DISABLE, 20 MINS, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS (часов).

- SIGNAL SENSE: Убедитесь в наличии сигнала на выбранном входе Signal Sense. Когда этот вход выбран в качестве активного, A11 следует за цифровым потоком на наличие звукового сигнала. Если звуковой сигнал не обнаружен в течение 10 минут, A11 перейдет в режим ожидания Signal Sense. Когда, находясь этом режиме, A11 обнаружит звуковой сигнал на входе Signal Sense, то он автоматически включится. Чтобы отключить эту функцию, выберите опцию OFF в меню factory default setting.

ПРИМЕЧАНИЕ : Когда A11 войдет в режим ожидания через пульт управления, функция Signal Sense не будет активна пока не пройдет 10 минут после остановки звука. Это предотвратит немедленного включения устройства если на входе присутствует звуковой сигнал.

ПРИМЕЧАНИЕ: Когда функция SIGNAL SENSE активирована, усилитель A11 будет дополнительно потреблять мощность. (в режиме Signal Sense Power).

- FIXED GAIN: Задает фиксированный уровень громкости Fixed Volume для определенного входа. Чтобы активировать эту функцию, выберите желаемый уровень фиксированной громкости для AUX 1, AUX 2 или Bluetooth входа. Если эта функция активирована и выбран вход с Fixed Volume, громкость – Volume сразу же будет выставлена на заданном уровне.

Возможные установки: VARIABLE, FIXED 1-95, FIXED MAX.

- AUX1 VOL: VARIABLE (отключен) заводская установка по умолчанию.

- AUX2 VOL: VARIABLE (отключен) заводская установка по умолчанию.

• BTOOTH VOL: VARIABLE (отключен) заводская установка по умолчанию.

ПРИМЕЧАНИЕ : Ручка Volume на передней панели и кнопки Volume +/- на пульте не будут работать, если включен режим Fixed. Для отключения этой функции установите параметр Fixed Volume в положение "Variable".

• S/W VERSION: Показывает текущую версию ПО, загруженного в усилитель.

• FACTORY DEFAULT: Возвращает установки усилителя к исходному состоянию, когда он был выпущен из фабрики. Нажмите кнопку + на передней панели или кнопку ENT на пульте чтобы зайти в меню регулировок FACTORY DEFAULT. Нажмите кнопку + или кнопку ENT еще раз для подтверждения, или нажмите кнопку MENU для отмены.

ПРИМЕЧАНИЕ : При сбросе установок усилителя к исходному состоянию все ранее сконфигурированные опции будут стерты и заменятся фабричными значениями.

Обнаружение и устранение неполадок

Большинство неполадок в аудиосистемах происходит из-за неправильных соединений или неправильных установок органов управления. Если, несмотря на тщательную проверку соединений и установок, Вы не можете добиться звука от усилитель, просмотрите представленный ниже список.

Не светится индикатор питания

Когда кнопка питания усилитель нажата, и вилка его шнура питания вставлена в сетевую розетку, должен светиться индикатор питания и надписи на дисплее. Если они не светятся, проверьте наличие напряжения в сетевой розетке другим электроприбором, например, лампой. Убедитесь, что розетка не контролируется каким-либо выключателем, который в данный момент выключен.

Замена предохранителя

Если другой электроприбор, подключенный к той же розетке, работает, а усилитель – нет, возможно, перегорел внутренний плавкий предохранитель. В этом случае обратитесь в авторизованную сервисную службу Rotel для его замены.

Нет звука

Проверьте источник сигнала и убедитесь, что он работает нормально. Проверьте кабели, подсоединяющие вход усилитель к источнику сигнала; убедитесь, что селектор входов установлен в нужное положение. Проверьте также подсоединение усилителя к колонкам.

Воспроизводимые аудио форматы
APTX Bluetooth

Формат	Примечания
Любой формат,поддерживаемыйпередачиимустройством.	Может исключать приложения, предназначенныедля воспроизведения форматов, которые исходно неподдерживаются передающим устройством.

Невозможно установить Bluetooth соединение

Если вы не можете установить сопряжение (pair) вашего Bluetooth совместимого устройства с A11, сотрите из памяти предыдущее соединение на вашем устройстве. На вашем устройстве часто эта операция называется "Forget this Device". После этого попробуйте установить соединение еще раз.

Технические характеристики

Номинальная выходная мощность, непр. 50 Вт/канал

(20 Гц - 20 кГц, < 0,03%, на 8 Ом)

Общие гармонические искажения THD < 0,03%

(20 Гц - 20 кГц, на 8 Ом)

Интермодуляционные искажения (60 Гц: 7 кГц, 4:1) < 0,03%

Диапазон частот

Вход Phono 20 Гц - 20 кГц, ± 0,5 дБ

Линейные входы 10 Гц – 100 кГц, ± 0,5 дБ

Демпинг-фактор (20 Гц - 20 кГц, 8 Ом) 140

Входная чувствительность/импеданс

Вход Phono 2,3 мВ/ 47 кОМ

Линейный вход 180 мВ/ 47 кОм

Перегрузка по входу

Вход Phono 50 мВ

Линейный вход 4 В

Уровень/импеданс выхода предуоклипителя 1 В/470 Ом

Регуляторы тембра Bass/Treble ± 10 дБ на 100 Гц/ 10 кГц

Отношение сигнал/шум

(IHF взвешенное по кривой "А")

Вход Phono 85 дБ

Линейный вход 100 дБ

Общие

Требования к электропитанию

США:	120 В, 60 Гц
ЕС:	230 В, 50 Гц
Потребление в режиме Standby	< 0,5 Вт
Потребляемая мощность	160 Вт
БТЕ (4 Ом, при 1/8 мощности)	479 БТЕ / ч
Габариты (Ш Х В Х Г)	430 x 93 x 345 мм
Высота передней панели	80 мм
Масса нетто	6,85 кг

Все технические характеристики соответствуют действительности на дату издания.

Компания Rotel оставляет за собой право модернизировать изделия без предварительного уведомления.

Rotel и логотип Rotel HiFi – это зарегистрированные торговые марки Rotel Co., Ltd. Tokyo, Japan.

The Rotel Co. Ltd.

Tachikawa Bldg. 1F.,
