РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRP2636 GRANDSTREAM

GRP2636 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какиелибо больницы, правоохранительные органы, отделения медицинской помощи (“Экстренная (-ые) Служба (-ы)”), или какие-либо другие Экстренные службы. Следует произвести дополнительные настройки для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GRP2636 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GRP2636. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРБ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GRP2636 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ. GRP2636 - это IP-телефон корпоративного класса следующего поколения. Он имеет 12 двухцветных кнопок переключения линии (можно запрограммировать на использование в качестве до 48 настраиваемых индикаторов состояния линии (BLF)/ кнопок быстрого набора), 24 многофункциональных кнопок,

4.3 дюймовый (480x272 точек) цветной TFT ЖК-экран, 5

программируемых контекстно зависимые наэкранные кнопки, USB порт, 1000Мб сетевой порт, встроенную поддержку PoE, Wi-Fi и Bluetooth модули, поддержку 5-сторонней конференции и Electronic Hook Switch (EHS).Модель GRP2636 обеспечивает превосходное качество звука, разнообразные передовые функции телефонии, защиту конфиденциальности и совместимость с большинством сторонних SIP-устройств и ведущих SIP/NGN/IMS платформ. GRP2636 - это идеальный выбор для корпоративных пользователей, которым необходим высококачественный многофункциональный многоканальный IP- телефон с расширенными функциональными возможностями и производительностью. 12V ВНИМАНИЕ: Пожалуйста, не перезагружайте GRP2636 путем выключения питания во время начальной загрузки системы или обновления встроенной программы. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства. МЕРЫ ПРЕДОСТОРОЖНОСТИ: ВНИМАНИЕ:Используйте только блок питания, входящий в комплект поставки GRP2636. Использование неподходящего блока питания может вызвать повреждение устройства.

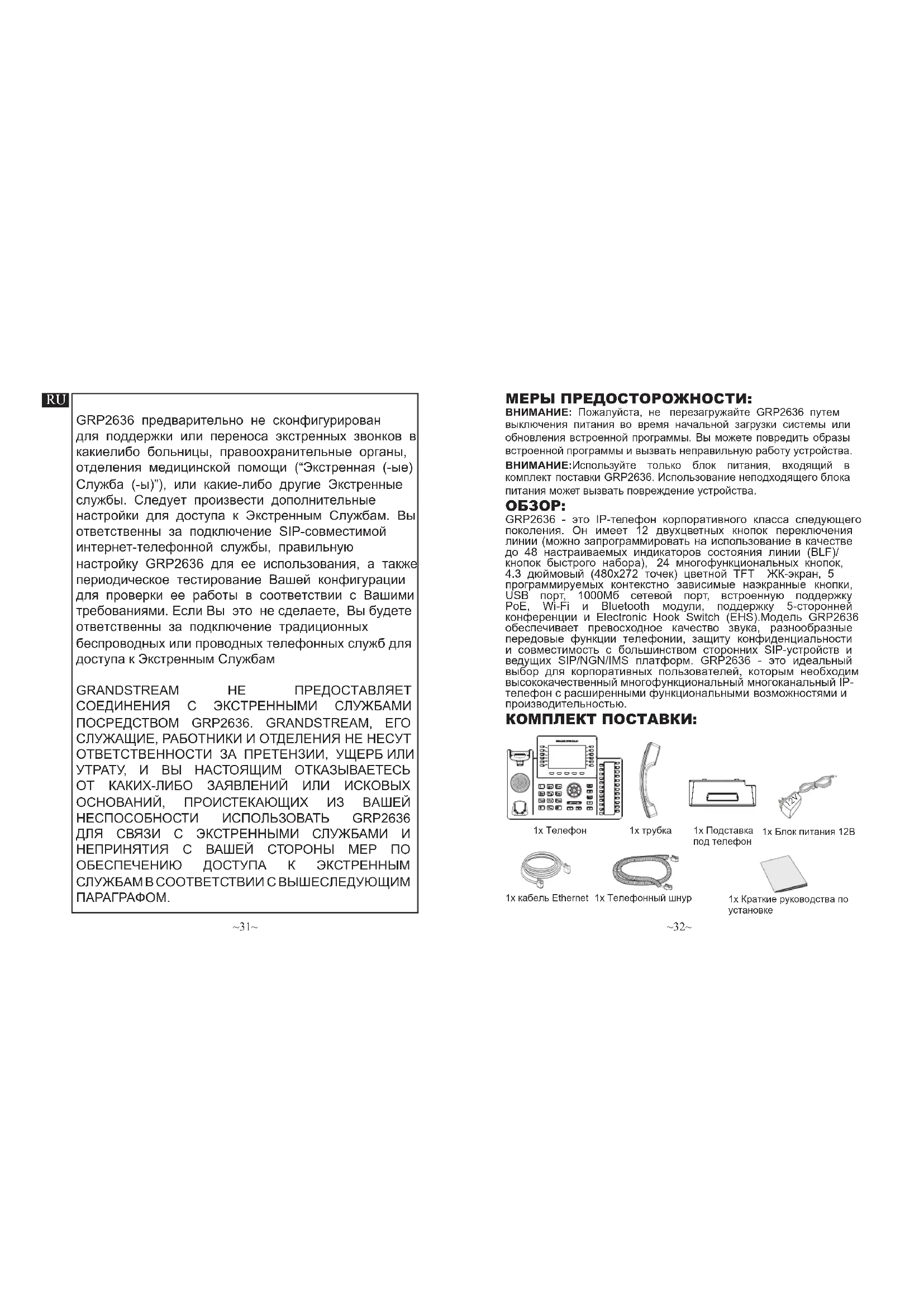

КОМПЛЕКТ ПОСТАВКИ: 1x Телефон 1x трубка1x Подставка под телефон1x Блок питания 12В1x кабель Ethernet1x Телефонный шнур1x Краткие руководства по установке~33~ ~34~ УСТАНОВКА ТЕЛЕФОНА:

крепления на стену и подставка Кенсингтонский

га р н и т у р ы Порт трубки

Крепление на стену Установка телефона (Крепление на стену *продается

1. Прикрепите прокладки стенного крепления к слотам стенного крепления

на задней части телефона.

2. Прикрепите телефон к стене посредством отверстия стенного крепления.

3. Вытащите контакт из гнезда трубки (См. рисунок ниже).

4. Поверните контакт и вставьте его обратно в гнездо расширением вверх,

когда телефон прикреплен к стене (См. рисунок ниже). Крепление на

Установка телефона (Подставка) : Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть).

Для установки GRP2636, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура

2. Подсоедините штекер блока питания 12В DC к гнезду телефона;

подключите блок питания к сети.

3. Подключение к сети возможно двумя способами описанными ниже.

• C исспользованием Ethernet : - Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.

• C исспользованием Wi-Fi : - В экранном меню, перейдите в “Система →Сеть →Настройки →Wi-Fi” и активируйте Wi-Fi. - Выберите “Сканировать” и GRP2636 начнет автоматическое сканирование в пределах диапазона. - Список Wi-Fi сетей будет показан. Выберите необходимую сеть и, если необходимо, введите пароль для подключения.

4. На LCD будет выводиться информация об инициализации или

обновлении встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.

5. Используя встроенный веб-сервер или меню конфигурации клавиатуры,

вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP. ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА: ОПИСАНИЕ ТЕЛЕФОНА: Индикатор ожидания

Клавиша Menu/OK Программируемые

1. Убедитесь, что Ваш телефон включен и подключен к Интернет

2. Для отображения IP-адреса нажмите и удерживайте кнопку “ВВЕРХ” в

3. Введите IP-адрес Вашего телефона в браузере на Вашем ПК. (См.

Рисунок на следующей странице).

4. Введите имя пользователя и пароль администратора для входа в меню

конфигурации. (Имя пользователя по умолчанию - “admin”, случайный пароль по умолчанию Вы можете найти на наклейке на задней стороне устройства.) КОНФИГУРАЦИЯ ТЕЛЕФОНА: Сконфигурируйте GRP2636 с помощью веб-браузера:

1. Убедитесь, что телефон не занят

2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для

конфигурации телефона

3. Выберите MENU→ Phone→ SIP→ Account для настройки параметров

SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.

4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций

телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GRP2636.

5. Пожалуйста, обратитесь к Вашему провайдеру Интернет-телефонии
