BEDIENUNGSANLEITUNG GRP2636 GRANDSTREAM

paramètres supplémentaires qui peuvent être nécessaires pour con- figurer le téléphone. Congurer le GRP2636 en utilisant le Clavier: CONFIGURATION DU TÉLÉPHONE: Congurer le GRP2636 en utilisant le Navigateur web: Veuillez télécharger le manuel d’utilisation et la FAQ pour plus de détails sur les instructions de configuration: https://www.grandstream.com/our-products Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l’interface utilisateur Web du périphéri- que à l’adresse http(s)://IP/gpl_license. Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail]~21~ ~22~ Im GRP2636 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GRP2636 tätigt keine automa- tischen Anrufe zu medizinischen, sozialen oder juristisch- en Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Ser- vice zu buchen, der die Nutzung der örtlichen und überre- gionalen Notrufnummern sicherstellt. Bietet der SIP-An- bieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonan- schluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GRP2636 KEINE

VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE

ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜ-

DBINDUNG DES GRP2636 AN EINEN MEDIZINISCH-

ALLEINIG IN DER VERANTWORTUNG DER GRP2636

NUTZER BZW. DER GRP2636 BESITZER, FÜR EINE

NETZANBINDUNG ZU SORGEN, WELCHE DIE NUT-

ZUNG VON MEDIZINISCHEN ODER ANDEREN NOT-

Das GRP2636 ist ein “next Generation” IP Telefon, es bietet 12 zweifarbige Leitungstasten (diese können auch zu 48 provisioni- erbaren BLF/Kurzwahltasten programmiert werden) sowie 24 Multi-Funktionsstasten, ein 4.3” (480x272 Pixel) TFT LCD Dis- play, 5 programmierbare kontextsensitive Softtasten, USB An- schluß, MBit/s (1Gb/s) Ethernetanschlüsse, Stromversorgung via PoE, WLAN und Bluetooth Schnittstelle, 5-er Konferenz und EHS Unterstützung.Das GRP2636 besticht duch hervorragen- de HD-Audioqualität, umfangreicher Funktionsausstattung, er- füllt hohe Sicherheitsstandards und es ist mit einer der meisten Kommunikationsplattformen (SIP/NGN/IMS) von Drittanbietern kompatibel. Das GRP2636 ist der perfekte Begleiter für einen kommunikativ-anspruchsvollen Arbeitstag mit hoher Sicherheit- sausstattung und herausragender Performance. LIEFERUMFANG: ÜBBERBLICK: ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. Während eines Software-Upgrades des GRP2636 NICHT die Stromzu- fuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören. SICHERHEITSHINWEISE: ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang en- thalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen. 1x Kurz- Installationsanleitung 12V 1x Telefonapparat 1x Hör-Spre- cheinheit 1x Standfuß für das Telefon 1x 12V Netzteil 1x Netzwerkkabel (Ethernet) 1x Telefon- Spiralkabel~23~ ~24~ PC Port LAN Port EINRICHTEN DES TELEFONS: Aufsatz zur Wandmontage Eingebauter Steckplatz für die Wandhalterung und den Standfuß Kensington- Schloss USB-Anschluss Headset-An- schluss Anschluss für die HörSpre- cheinheit Stromanschluss Standfuß für das Telefon Installation des Telefons (Wandmontage):

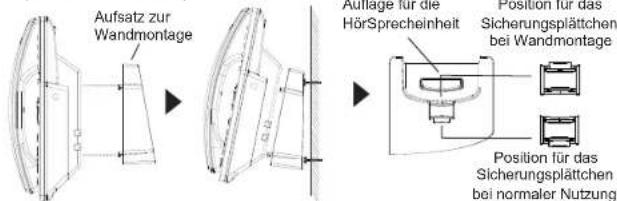

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür

vorgesehenen Steckplätze ein.

2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgeseh-

3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus (Siehe un-

4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den

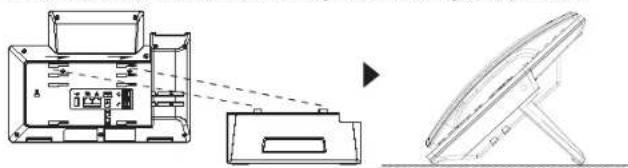

Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann. (Siehe untere Skizze). Aufsatz zur Wandmontage Auflage für die HörSprecheinheit Position für das Sicherungsplättchen bei Wandmontage Position für das Sicherungsplättchen bei normaler Nutzung Installation des Telefons (Tischmontage): Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spir-

alkabel in die dafür vorgesehenen Steckplätze stecken.

2. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die

3. Es gibt zwei Möglichkeiten, um das Endgerät in ein Netzwerk zu integrieren.

• Via Ethernet: - Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.

• Via Wi-Fi/WLAN: - Navigieren Sie über das LCD-Menü zu “System→Netzwerk→Wi-Fi/WLAN Einstellungen und aktivieren Sie Wi-Fi/WLAN. - Wählen Sie “Scan/Suchen” und das GRP2636 sucht automatisch nach möglichen Zugangspunkten. - Es wird eine Liste verfügbarer Netzwerke angezeigt. Wählen Sie das gewün- schte Netzwerk aus und geben Sie anschließend das Passwort ein.

4. Am Display werden Informationen über den Provisionierungsvorgang sowie

zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie

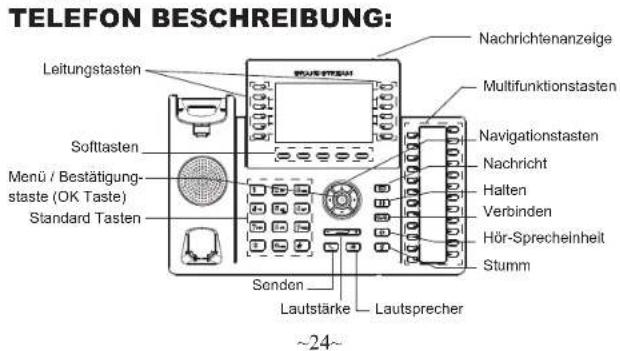

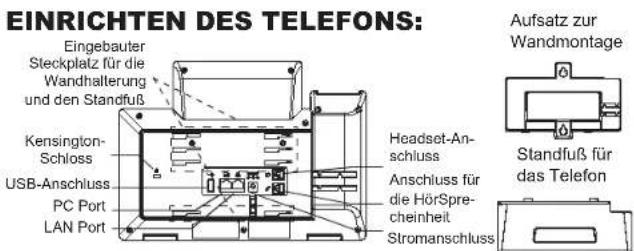

das Telefon via integrierten Web-Server oder über die Telefontasten konfigu- rieren. ANSCHLUSSMÖGLICHKEITEN AM TELEFON: TELEFON BESCHREIBUNG: Nachrichtenanzeige Navigationstasten Lautstärke Lautsprecher Senden Multifunktionstasten Leitungstasten Softtasten Menü / Bestätigung- staste (OK Taste) Nachricht Halten Verbinden Hör-Sprecheinheit Stumm Standard Tasten~25~ ~26~

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbind-

2. Um die IP Adresse abzurufen, drücken Sie bitte die “UP” (“nach oben”) Taste

und halten diese drei Sekunden lang gedrückt.

3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers

ein. (Siehe Skizze auf der nächsten Seite).

4. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigu-

rationsmenü. (Herstellerseitig ist der Benutzername “admin”, das Zufallspass- wort finden Sie auf der Rückseite der Basisstation. KONFIGURATION DES TELEFONS: Konguration des GRP2636 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist

2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons

3. Wählen Sie MENÜ → Telefon → SIP → Konto um die Einstellungen für SIP

Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.

4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons

konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GRP2636.

5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfigura-

tion notwendigen Einstellungen zu erfahren. Konguration des Telefons über das Tastenfeld: Das komplette Benutzer-Handbuch sowie weitere Informationen zur Konfiguration finden Sie unter: https://www.grandstream.com/our-products
