РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XR-CA665EE SONY

Инструкция по эксплуатации

RU For installation and connections, see the supplied installation/connections manual. Перед установкой и подсоединениями прочитайте прилагаемую инструкцию по установке и подсоединению.

XR-CA665EE © 2003 Sony Corporation

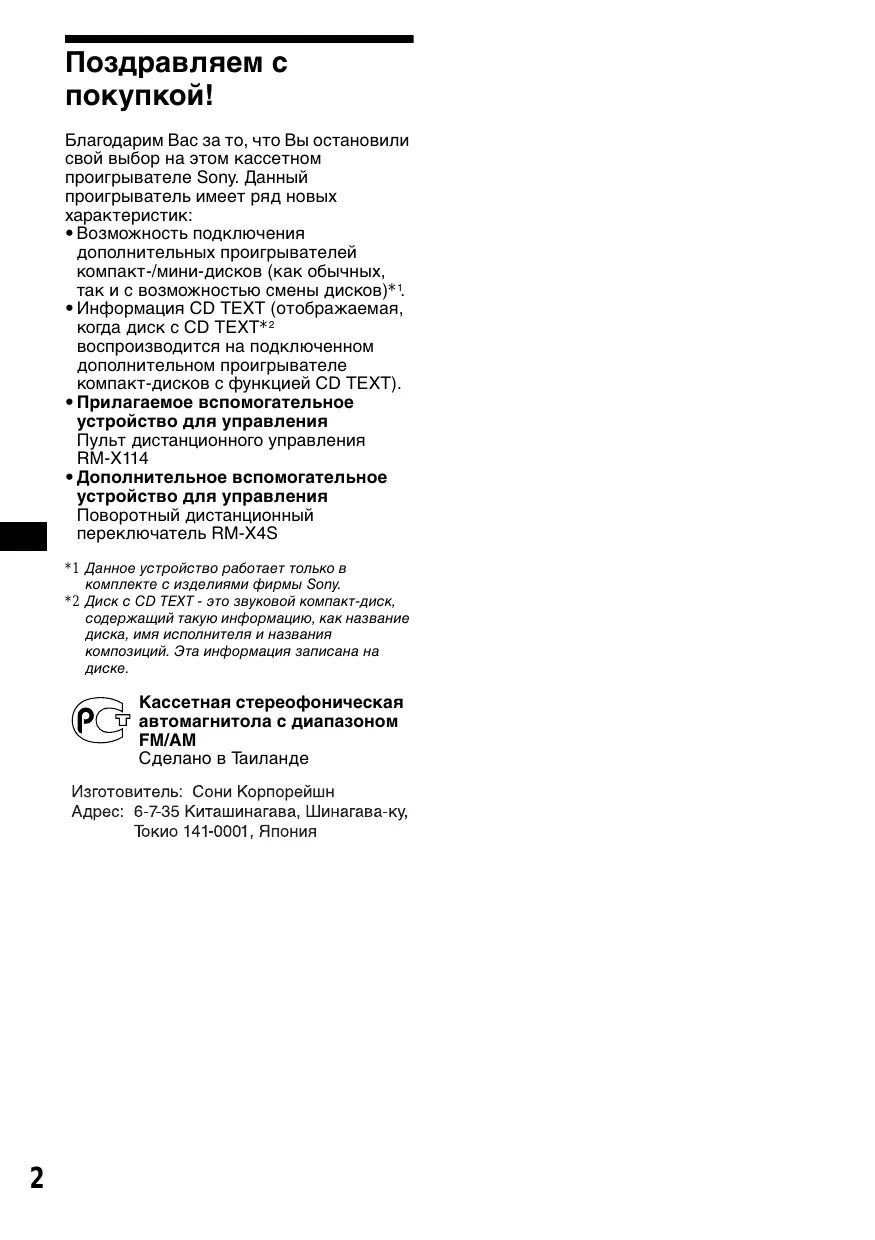

Поздравляем с покупкой! Благодарим Вас за то, что Вы остановили свой выбор на этом кассетном проигрывателе Sony. Данный проигрыватель имеет ряд новых характеристик: • Возможность подключения дополнительных проигрывателей компакт-/мини-дисков (как обычных, так и с возможностью смены дисков)*1. • Информация CD TEXT (отображаемая, когда диск с CD TEXT*2 воспроизводится на подключенном дополнительном проигрывателе компакт-дисков с функцией CD TEXT). • Прилагаемое вспомогательное устройство для управления Пульт дистанционного управления RM-X114 • Дополнительное вспомогательное устройство для управления Поворотный дистанционный переключатель RM-X4S *1 Данное устройство работает только в комплекте с изделиями фирмы Sony. *2 Диск с CD TEXT - это звуковой компакт-диск, содержащий такую информацию, как название диска, имя исполнителя и названия композиций. Эта информация записана на диске.

Кассетная стереофоническая автомагнитола с диапазоном FM/AM Сделано в Таиланде

Содержание Расположение органов управления . . . . . . . . . . . . . . . . . . . 4 Меры предосторожности. . . . . . . . . . . 6 Примечания относительно кассет . . . 6

Начало работы Переустановка параметров устройства . . . . . . . . . . . . . . . . . . . . 7 Снятие передней панели. . . . . . . . . . . 8 Установка часов. . . . . . . . . . . . . . . . . . 9

Кассетный проигрыватель Прослушивание кассеты . . . . . . . . . . . 9 Воспроизведение кacceты при работе различных функций . . . . . . . . . . . . 10

Радиоприемник Автоматическое сохранение радиостанций в памяти — Память оптимальной настройки (BTM) . . . . . . . . . . . . . . . . . . . . . . . . 11 Прием радиостанций, сохраненных в памяти . . . . . . . . . . . . . . . . . . . . . . . 11 Сохранение в памяти только необходимых радиостанций . . . . . 12 Сохранение названий радиостанций — Память станций . . . . . . . . . . . . . 12 Настройка радиостанций по списку — Именной поиск. . . . . . . . . . . . . . 13

Устройство для компакт-дисков/ мини-дисков (дополнительное) Воспроизведение компакт-диска или мини-диска . . . . . . . . . . . . . . . . . . . 18 Надписи на дисплее. . . . . . . . . . . . . . 19 Повторное воспроизведение композиций — Повтор воспроизведения . . . . . 19 Воспроизведение композиций в случайной последовательности — Перетасованное воспроизведение . . . . . . . . . . . . . . 20 Маркировка компакт-диска — Информация о диске. . . . . . . . . 20 Поиск диска по названию — Именной поиск. . . . . . . . . . . . . . 22

Дополнительная информация Уход за аппаратом . . . . . . . . . . . . . . . Извлечение устройства . . . . . . . . . . . Технические характеристики . . . . . Устранение неполадок . . . . . . . . . . . Индикация/сообщения об ошибках. . . . . . . . . . . . . . . . . . . . . .

Другие функции Использование поворотного дистанционного переключателя . . . . . . . . . . . . . . . Настройка баланса и фейдера . . . . . Резкое снижение уровня громкости . . . . . . . . . . . . . . . . . . . . Изменение параметров звука и дисплея — Меню. . . . . . . . . . . . . . . . . . . . . . Настройка эквалайзера (EQ3) . . . . . Настройка Dynamic Soundstage Organizer (DSO) . . . . . . . . . . . . . . .

Расположение органов управления

CE UR DS P DSO MO DE OP E L L SE N SO

Подробнее см. на указанных страницах.

a Кнопка SOURCE (Питание вкл/ кассета/радио/компакт-диск/минидиск) Выбор источника b Кнопка SEL (выбор) Выбор элементов. c Кнопка регулятора громкости +/– d Окно дисплея e Кнопка SEEK +/– Кассета: автоматический музыкальный сенсор быстрой перемотки ленты вперед или назад Радиоприемник: автоматическая настройка на станции/поиск станции вручную. Компакт-диск/мини-диск: пропуск композиций/быстрая перемотка ленты вперед или назад. f Кнопка DSPL (изменение режима дисплея) 9, 13, 19, 21 g Кнопка OPEN 8, 9 h Кнопка DSO 17 i Кнопка ATT (приглушение звука) 15 j Кнопка MODE (o) Изменение операции k Кнопка SENS/BTM/MTL 10, 11 l Кнопка RESET (расположена под передней панелью) 7

m Номерные кнопки 16, 18 Кассета: (3): режим REP 10 (5): функция BL SKIP 10 (6): функция ATA 10 Радиоприемник: сохранение нужной радиостанции с назначением ей соответствующей номерной кнопки. Компакт-диск (с файлами MP3)/минидиск: (1): DISC – 18 (2): DISC + 18 (3): режим REP 19 (4): режим SHUF 20 Файлы MP3: (5): ALBM – 18 (6): ALBM + 18 n Кнопка LIST 12, 20, 22 o Кнопка Z (извлечение диска) (расположена под передней панелью) 9 p Кнопка OFF (Стоп/Питание выкл)* 8, 9, 18 q Датчик пульта дистанционного управления r Кнопка EQ3 16, 17

* Соблюдайте осторожность, выполняя установку в автомобиле, в котором нет положения ACC (принадлежности) в замке зажигания После выключения зажигания обязательно нажмите кнопку (OFF) на аппарате и удерживайте ее нажатой, пока не погаснет дисплей. Если этого не сделать, дисплей не отключается, что может привести к разрядке аккумулятора.

Пульт дистанционного управления RM-X114

Кнопки на пульте дистанционного управления с такими же обозначениями, что и на устройстве, управляют теми же функциями. a b c d e f g h i j k l

Кнопка DSPL Кнопка MENU* Кнопка SOURCE Кнопки SEEK (+/–) Кнопка SOUND Кнопка OFF Кнопки VOL (+/–) Кнопка MODE Кнопка LIST Кнопки DISC/PRESET (+/–) Кнопка ENTER Кнопка ATT

* Отсутствует на данном устройстве Примечание Если дисплей выключается нажатием кнопки (OFF), им невозможно будет управлять с помощью пульта дистанционного управления, пока на устройстве не будет нажата кнопка (SOURCE) или сначала не будет вставлена кассета для приведения устройства в активное состояние. Совет Подробные инструкции по замене батареек см. в разделе “Замена литиевой батарейки” (стр. 23).

Меры предосторожности

Примечания относительно кассет

• Если автомобиль был припаркован в солнечном месте, не включайте устройство до тех пор, пока оно не охладится. • Если на аппарат не подается питание, сначала проверьте соединения. Если все соединения выполнены правильно, проверьте предохранитель. • Если система с 2 громкоговорителями не воспроизводит никакого звука, установите регулятор фейдера в среднее положение. • Кассета может нагреваться после длительного воспроизведения из-за встроенного усилителя мощности. Однако это не является признаком неисправности.

В случае возникновения вопросов или проблем, касающихся данного устройства, которые не описаны в данном руководстве, обратитесь к ближайшему дилеру Sony.

• Не прикасайтесь к ленте в кассете, поскольку пыль или грязь затем попадет на головки. • Не храните кассеты рядом с оборудованием, в котором имеются сильные магниты (например, громкоговорители или усилители), поскольку это может привести к ухудшению качества записи на кассете или к ее стиранию. • Не подвергайте кассеты воздействию прямых солнечных лучей, слишком высокой или низкой температуры или влажности. • Слабое натяжение ленты может привести к ее застреванию в лентопротяжном механизме. Перед вставкой кассеты подтяните ленту, повернув колесико кассеты с помощью карандаша или аналогичного предмета.

Для поддержания высокого качества звучания Будьте осторожны и не проливайте сок или другие напитки на аппарат или кассеты.

Слабое натяжение ленты

• Деформированные кассеты и отклеившиеся наклейки могут затруднить установку или извлечение кассет. Удалите или замените отклеившиеся наклейки.

• Во время воспроизведения кассеты звук может искажаться. Головку кассетного проигрывателя следует чистить через каждые 50 часов эксплуатации.

Не рекомендуется использовать кассеты продолжительностью более 90 минут, кроме как для длительного непрерывного воспроизведения.

В этих кассетах используется очень тонкая лента, которая легко растягивается. Частое включение воспроизведения и остановки при использовании таких кассет может привести к запутыванию пленки в лентопротяжном механизме.

Начало работы Переустановка параметров устройства Перед первым включением устройства или после замены автомобильного аккумулятора, а также после изменения схемы подключения следует переустановить параметры устройства. Снимите переднюю панель и нажмите кнопку RESET с помощью заостренного предмета, например, шариковой ручки.

Кнопка RESET Примечание При нажатии кнопки RESET происходит стирание установок времени и некоторых других занесенных в память параметров.

Установка передней панели

Снятие передней панели

Наложите отверстие A на передней панели на штырек B на аппарате, а затем установите левую сторону на место, слегка нажав на нее.

Для предотвращения кражи аппарата Вы можете снять с него переднюю панель.

Предупреждающий сигнал Если Вы, повернув ключ зажигания, перевели его в положение OFF, не отсоединив переднюю панель, в течение нескольких секунд будет слышен предупредительный звуковой сигнал. Если Вы не пользуетесь встроенным усилителем, а подключаете дополнительный, звуковой сигнал включаться не будет.

Нажмите кнопку (OFF)*. Воспроизведение кассеты или прием радиопрограмм прекращается (подсветка кнопок и индикация на дисплее остаются).

* Если в замке зажигания на автомобиле нет положения ACC, во избежание разрядки аккумулятора не забудьте выключить аппарат. Для этого необходимо нажать и удерживать кнопку (OFF), пока не погаснет дисплей.

Нажмите клавишу (OPEN), сдвиньте переднюю панель вправо и снимите ее, слегка потянув на себя левый край.

Примечания • Если Вы снимаете панель при включенном питании, оно автоматически отключается во избежание повреждения громкоговорителей. • Старайтесь не ронять переднюю панель. Не надавливайте слишком сильно на переднюю панель и ее окошко дисплея. • Не подвергайте переднюю панель воздействию тепла/высокой температуры или влажности. Старайтесь не оставлять его в припаркованной машине или на приборной доске/полочке за задним сиденьем. Совет Если Вы уносите переднюю панель с собой, поместите ее в прилагаемый специальный футляр.

Примечание Не ставьте ничего на внутреннюю поверхность передней панели.

Установка часов Часы данного аппарата имеют 24часовую индикацию.

Кассетный проигрыватель

Пример: установка часов на 10:08

Нажмите кнопку (DSPL) на 2 секунды.

Прослушивание кассеты 1

Нажмите кнопку (OPEN) и вставьте кассету. Воспроизведение начнется автоматически.

Закройте переднюю панель.

Начинает мигать индикатор часа. 1 Нажмите кнопку регулировки громкости +/– для установки значения часа. для увеличения значения

для уменьшения значения

2 Нажмите кнопку (SEL).

Начинает мигать индикатор минут.

Если кассета уже вставлена, то для начала воспроизведения несколько раз нажмите кнопку (SOURCE), пока на дисплее не появится надпись “FWD” или “REV”. FWD: воспроизводится сторона, обращенная вверх. REV: воспроизводится сторона, обращенная вниз. Воспроизводится сторона, обращенная вверх.

3 Нажмите кнопку регулировки громкости +/– для установки значения минут. для увеличения значения Воспроизводится сторона, обращенная вниз.

для уменьшения значения

Часы начнут отсчет времени. По окончании установки часов дисплей возвращается в обычный режим индикации воспроизведения.

(MODE) (o) Изменить направление воспроизведения кассеты Остановить (OFF) воспроизведение Извлечь кассету

продолжение на следующей странице t

Быcтpaя пepeмоткa лeнты Во время воспроизведения нажмите и удерживайте нажатой одну из сторон кнопки (SEEK).

Воспроизведение кacceты при работе различных функций

Перемотать вперед SEEK

Чтобы начать воспроизведение при быстрой перемотке ленты вперед или назад, нажмите кнопку (MODE) (o).

Поиск определенной композиции — Автоматический музыкальный сенсор (AMS) Во время воспроизведения кратковременно нажмите на одну из сторон кнопки (SEEK) для каждой композиции, которую необходимо пропустить. За один раз можно пропустить до девяти композиций.

Воспроизведение кacceты можно выполнять при работе различных функций: • REP (повторное воспроизведение) повтор текущей композиции. • BL SKIP (пропуск незаписанных участков) пропуск незаписанных участков продолжительностью более 8 секунд. • ATA (автоматическое включение тюнера) автоматическое включение тюнера при быстрой перемотке пленки. • MTL (металл) воспроизведение ленты типа metal или CrO2. Во время воспроизведения кассеты нажимайте кнопку нужной функции, пока на дисплее не появится индикатор “ON”. Кнопки функций (3): REP

Поиск последующих композиций

(SENS): MTL Поиск предыдущих композиций

Пример: функция ATA Примечание Функция AMS может не работать, если: – незаписанные участки между композициями короче 4 секунд; – имеется сильный фон между композициями; – имеются продолжительные участки с пониженной громкостью или вообще без звука.

Включится функция ATA. Чтобы вернуться в режим обычного воспроизведения, выберите “OFF”.

Прием радиостанций, сохраненных в памяти

Данное устройство может хранить в памяти до 6 станций в каждом диапазоне (FM1, FM2, FM3*, AM1 и AM2).

Нажмите несколько раз кнопку (SOURCE) для выбора радиоприемника.

Нажмите несколько раз кнопку (MODE) для выбора диапазона.

Нажмите номерную кнопку (от (1) до (6)), соответствующую сохраненной радиостанции.

При настройке станции во время управления автомобилем используйте функцию памяти оптимальной настройки для предотвращения возникновения аварийных ситуаций. * Диапазон настройки FM3 - 65 – 74 МГц (шаг 30 кГц).

Автоматическое сохранение радиостанций в памяти — Память оптимальной настройки (BTM) Устройство выбирает станции с наиболее сильным в данном диапазоне сигналом и запоминает их в порядке рабочих частот.

Нажимайте кнопку (SOURCE), чтобы выбрать радиоприемник.

Нажмите несколько раз кнопку (MODE) для выбора диапазона.

Нажмите на 2 секунды кнопку (SENS) (BTM). При занесении станции в память раздается звуковой сигнал.

Примечания • Если из-за слабого сигнала принимается ограниченное число радиостанций, для некоторых номерных кнопок сохранятся старые настройки. • Когда на дисплее отображается цифра, устройство запоминает станции, начиная с той, которая отображается в текущий момент.

Если настройка на заданную станцию не работает — Автоматическая настройка/ Режим местного поиска Автоматическая настройка:

Нажмите на одну из сторон кнопки (SEEK) для поиска станции (автоматическая настройка). Поиск остановится, когда устройство найдет радиостанцию. Повторяйте процедуру, пока не будет найдена нужная радиостанция. Режим местного поиска:

Если автоматическая настройка прерывается слишком часто, нажимайте (SENS), пока не появится индикатор “LOCAL-ON”. Отобразится индикация “LCL”.

Настройка будет выполняться только на станции с относительно сильными сигналами. Для отмены режима местного поиска нажмите “LOCAL-OFF”. Совет Если известна частота радиостанции, которую требуется прослушать, нажмите на одну из сторон кнопки (SEEK) и не отпускайте ее, пока не будет найдена нужная частота, затем нажимайте кнопку (SEEK) для точной настройки частоты (ручная настройка).

продолжение на следующей странице t

При плохом качестве приема стереосигнала в диапазоне FM — Монофонический режим При приеме радиопередачи нажимайте кнопку (SENS), пока не появится индикатор “MONO-ON”. Отобразится индикация “MONO”.

Качество звука повышается, но сигнал становится монофоническим (исчезает индикация “ST”).

Сохранение названий радиостанций — Память станций Можно присвоить название каждой радиостанции и сохранить его в памяти. Название текущей станции, на которую выполнена настройка, отображается на дисплее. Название станции может содержать не более 8 символов.

Настройтесь на станцию, название которой Вы хотите сохранить.

Нажмите кнопку (LIST) на 2 секунды.

Чтобы вернуться в режим обычного воспроизведения, выберите “MONOOFF”. Совет Если затруднен прием в диапазоне FM, установите для DSO значение “OFF” (стр. 17).

1 Нажимайте кнопку регулировки громкости +/– для выбора необходимого символа.

Сохранение в памяти только необходимых радиостанций

A y B y C ... y 0 y 1 y 2 ... y + y – y * ... y *1 y A *1 (пробел)

2 Найдя нужный символ, нажмите (SEL). Начнет мигать следующий символ.

Можно вручную задать нужную радиостанцию для любой выбранной номерной кнопки.

Нажимайте кнопку (SOURCE), чтобы выбрать радиоприемник.

Нажмите несколько раз кнопку (MODE) для выбора диапазона.

Нажимайте на одну из сторон кнопки (SEEK) для настройки на радиостанцию, которую следует сохранить в памяти.

Нажмите нужную номерную кнопку (от (1) до (6)) и не отпускайте ее в течение 2 секунд, пока не появится надпись “MEM”. На дисплее отображается индикация, соответствующая номерной кнопке.

Примечание При попытке сохранить другую радиостанцию для одной и той же номерной кнопки предыдущая радиостанция будет удалена.

3 Повторите действия 1 и 2 для ввода всего названия.

Чтобы вернуться в режим обычного приема радиопрограмм, нажмите кнопку (LIST) на 2 секунды.

Совет Чтобы исправить или стереть название, просто введите символы поверх старых или введите “ ”.

Удаление названия радиостанции

Нажмите кнопку (LIST) на 2 секунды.

Нажмите кнопку (DSPL) на 2 секунды. Появятся названия, занесенные в память.

Нажмите несколько раз кнопку регулировки громкости +/–, чтобы выбрать станцию, название которой необходимо стереть.

Нажмите кнопку (SEL) на 2 секунды. Надпись будет стерта. Повторите действия 3 и 4, если необходимо стереть другие названия.

Нажмите кнопку (LIST) на 2 секунды. Устройство вернется в режим обычного приема радиопрограмм.

Примечание Если названия всех станций уже стерты, во время выполнения шага 4 появится индикация “NO DATA”.

Другие функции Данным аппаратом можно также управлять с помощью поворотного дистанционного переключателя (приобретается дополнительно).

Использование поворотного дистанционного переключателя Во-первых, в зависимости от того, где Вы устанавливаете поворотный дистанционный переключатель, наклейте на него соответствующий ярлычок. Поворотный дистанционный переключатель работает при нажатии кнопок и/или манипулировании поворотными органами управления.

Настройка радиостанций по списку

Во время приема радиопередачи нажмите кратковременно кнопку (LIST). На дисплее отобразится частота или название, назначенное для текущей станции.

Посредством нажатия кнопок (ATT) (SEL) (MODE)

Нажмите несколько раз кнопку (LIST), чтобы найти нужную станцию. Если имя для выбранной станции не назначено, то на дисплее отображается частота.

Поверните регулятор громкости VOL для настройки громкости.

продолжение на следующей странице t

Нажимайте на одну из сторон кнопки (SEEK) для настройки на нужную радиостанцию.

Сменить источник (радио/компакт-диск*1/ мини-диск*1/кассета)/ Питание вкл

Bыбpaть дpyгyю опepaцию (радиодиапазон/ проигрыватель компакт-дисков*1/ проигрыватель минидисков*1/Направление воспроизведения кассеты)

Ocтaновить воcпpоизвeдeниe или пpиeм paдиоcтaнции/ Питание выкл

Bыполнить нacтpойкy и подтвepдить выбоp

Измeнить нaдпиcь на дисплее

Посредством вращения регулятора

Посредством нажатия и одновременного вращения регулятора

Регулятор PRESET/DISC

Нажмите и поверните регулятор, чтобы:

– настроиться на предварительно установленную станцию; – сменить диски во время воспроизведения компакт(мини-)диска*1. Во время воспроизведения компактдиска с файлами MP3*3 Нажмите и быстро поворачивайте, чтобы:

– переходить от одного диска к другому. Нажмите, затем поверните и удерживайте, чтобы:

Поверните и отпустите, чтобы:

– определить начало композиций на кассете; – автоматически настроиться на станцию; – пропустить композиции на диске.*1 Поверните, держите и отпустите, чтобы:

– быстро перемотать ленту; – найти станцию вручную; – переместиться вперед/назад на одну композицию.*1 Совет Чтобы начать воспроизведение во время быстрой перемотки ленты, нажмите кнопку (MODE).

*1 Только в случае подключения соответствующего дополнительного оборудования. *2 Если в замке зажигания на автомобиле нет положения ACC (для подключения аппаратуры), не забудьте каждый раз после выключения зажигания на 2 секунды нажимать кнопку (OFF), чтобы погас дисплей. *3 Возможно только при подключении дополнительного устройства для компактдисков, имеющего функцию управления файлами MP3.

Смена направления вращения Направление вращения регулятора установлено на заводе-изготовителе и показано ниже. Для увеличения

Настройка баланса и фейдера Можно отрегулировать баланс каналов и фейдер.

Если необходимо смонтировать поворотный переключатель на правой стороне колонки рулевого управления, то можно изменить направление вращения регуляторов на обратное.

Нажимайте кнопку (SEL), пока не появится надпись “BAL” или “FAD”. При каждом последующем нажатии кнопки (SEL) параметр меняется следующим образом: LOW (НИЗКИЕ)* t MID (СРЕДНИЕ)* t HI (ВЫСОКИЕ)* t BAL (баланс левого-правого каналов) t FAD (баланс переднихзадних громкоговорителей) * Когда активизирована функция эквалайзера EQ3 (стр. 16).

Нажмите кнопку регулировки громкости +/– , чтобы настроить выбранный параметр.

Примечание После выбора параметра настройку следует начать не позднее, чем через 3 секунды.

Нажмите кнопку (SEL) на 2 секунды, нажимая при этом на регулятор VOL.

Резкое снижение уровня громкости Нажмите кнопку (ATT). После кратковременного отображения индикации “ATT-ON” на дисплее появляется индикация “ATT”. Для восстановления предыдущего уровня громкости еще раз нажмите кнопку (ATT). Совет Если интерфейсный кабель автомобильного телефона подключен к проводу ATT, то при поступлении телефонного звонка проигрыватель автоматически снижает громкость (функция Telephone ATT).

Изменение параметров звука и дисплея — Меню Можно установить следующие параметры:

SET (установка) • A.SCRL (автоматическая прокрутка)* (стр. 19). • M.DSPL (движущийся дисплей) — выбор режима движущегося дисплея: “1”, “2” или “OFF”. – Выберите “1”, чтобы отобразить на дисплее декоративные шаблоны и активизировать демонстрационный дисплей. – Выберите “2”, чтобы отобразить на дисплее декоративные шаблоны и отключить демонстрационный дисплей. – Выберите “OFF”, чтобы отключить движущийся дисплей. • BEEP — включение/выключение звукового сигнала.

Настройка эквалайзера (EQ3) Кривую эквалайзера можно выбрать для 7 музыкальных типов (XPLOD (ЭКСПЛОД), VOCAL (ВОКАЛ), CLUB (КЛУБ), JAZZ (ДЖАЗ), NEW-AGE (НЬЮЭЙДЖ), ROCK (РОК), CUSTOM (ЗАДАВАЕМЫЙ) и OFF (эквалайзер ВЫКЛ)). Для каждого источника можно сохранить различные настройки эквалайзера.

Выбор кривой эквалайзера

Нажмите кнопку (SOURCE), чтобы выбрать источник (радиоприемник, кассета, компакт-диск или минидиск).

Нажимайте кнопку (EQ3), пока не появится требуемая кривая эквалайзера. При каждом последующем нажатии кнопки (EQ3) изменяется надпись.

Выбор нужного параметра Одновременно нажмите (SEL) и нужную заданную номерную кнопку. (SEL) + (3): A.SCRL* (SEL) + (4): M.DSPL (SEL) + (6): BEEP * Когда на аппарате не воспроизводится компакт- или мини-диск, эта индикация отображаться не будет.

По окончании установки режима дисплей возвращается в обычный режим индикации воспроизведения. Примечание Для разных источников могут отображаться различные надписи.

Еще раз одновременно нажмите (SEL) и нужную заданную номерную кнопку, чтобы отменить параметр.

Чтобы отключить эффект эквалайзера, выберите “OFF”.

Настройка кривой эквалайзера Можно сохранять и выполнять настройки эквалайзера для различных диапазонов частот.

Нажмите кнопку (SOURCE), чтобы выбрать источник (радиоприемник, кассета, компакт-диск или минидиск).

Нажмите кнопку (EQ3) несколько раз, чтобы выбрать нужную кривую эквалайзера.

Настройка кривой эквалайзера. 1 Нажмите кнопку (SEL) несколько раз, чтобы выбрать нужный диапазон частот. При каждом последующем нажатии кнопки (SEL) изменяется диапазон частот. LOW (НИЗКИЕ) t MID (СРЕДНИЕ) t HI (ВЫСОКИЕ) (t BAL (баланс левого-правого каналов) t FAD (баланс передних-задних громкоговорителей)) 2 Нажимайте на кнопку регулировки громкости +/–, чтобы настроить необходимый уровень громкости. Уровень громкости настраивается в диапазоне от –10 дБ до +10 дБ с шагом 1 дБ.

3 Повторите действия 1 и 2, чтобы настроить кривую эквалайзера. Чтобы восстановить кривую эквалайзера, установленную на заводе-изготовителе, нажмите кнопку (SEL) на 2 секунды. Через 3 секунды на дисплее появится индикация обычного режима воспроизведения. Примечание Нельзя выполнить настройку эквалайзера, если для EQ3 установлено значение “OFF”.

Настройка Dynamic Soundstage Organizer (DSO) Если громкоговорители установлены в нижней части дверей, звук снизу может быть неразборчивым. DSO (Dynamic Soundstage Organizer функция динамического звучания) создает более объемное звучание, при котором возникает впечатление, что громкоговорители находятся над панелью приборов автомобиля (виртуальные громкоговорители). Настройку DSO можно сохранить для каждого источника. Режим DSO и изображение виртуальных громкоговорителей *3 *2 *1

Нажмите кнопку (SOURCE), чтобы выбрать источник (радиоприемник, кассета, компакт-диск или минидиск).

Нажимайте кнопку (DSO), пока не появится нужное значение DSO. При каждом нажатии кнопки (DSO) значение DSO изменяется.

Чтобы отменить функцию DSO, выберите “OFF”. Примечания • В зависимости от интерьера автомобиля или прослушиваемой музыки, функция DSO может не обеспечить нужный эффект. • Если прием в диапазоне FM затруднен, установите для DSO значение “OFF”.

Устройство для компакт-дисков/ мини-дисков (дополнительное) С этого устройства можно управлять внешними устройствами для компактдисков/мини-дисков (дополнительных). Если подключается дополнительный проигрыватель компакт-дисков с функциями CD TEXT и CUSTOM FILE, то во время воспроизведения компактдиска с CD TEXT на дисплее отображается информация CD TEXT. Подключение MP3 проигрывателей (например, проигрыватель MP3 с возможностью смены компакт-дисков) позволяет прослушивать файлы MP3 сжатые аудиофайлы с качественным звучанием.

Воспроизведение компакт-диска или мини-диска 1

Нажимайте кнопку (SOURCE), чтобы выбрать “CD” или “MD (MS*)”.

Нажимайте кнопку (MODE), пока не появится индикация нужного устройства. Начнется воспроизведение компактдиска/мини-диска.

* MS: Универсальный проигрыватель MGS-X1 для MG Memory Stick

Остановить воспроизведение

Пропустить диски (1) (–) – выбор диска (2) (+) Пропустить альбомы – выбор альбома

Пропустить композиции – Автоматический музыкальный сенсор

(SEEK) (./>) [один раз для каждой композиции]

Переместиться вперед/назад – Ручной поиск

(SEEK) (m/M) [удерживайте до нужного места]

По окончании воспроизведения последнего файла на диске

На дисплее появляется номер файла “1”, и воспроизведение возобновляется с первого файла на диске. Примечания • Если вставлен диск, не содержащий файлов (композиций) MP3, на дисплее типа диска появляется индикация “CD”, означающая, что должно начаться воспроизведение, но звук выводиться не будет. • Перед воспроизведением композиции данный проигрыватель считывает с диска всю информацию о композициях и альбоме. В зависимости от структуры композиций для начала их воспроизведения может потребоваться более минуты. В это время отображается надпись “READ”. Подождите окончания процесса считывания и автоматического начала воспроизведения. Меры предосторожности при подключении MGS-X1 и устройств для мини-дисков Это устройство распознает проигрыватель MGS-X1 как устройство для мини-дисков. • Если нужно использовать MGS-X1, нажмите кнопку (SOURCE), чтобы выбрать “MS” или “MD”. Если на дисплее источника появится индикация “MS”, MGS-X1 начнет воспроизведение. Если на дисплее источника появится индикация “MD”, нажмите кнопку (MODE), чтобы выбрать “MS” и начать воспроизведение. • Если для воспроизведения нужно использовать устройство для мини-дисков, нажмите (SOURCE), чтобы выбрать “MD” или “MS”. Если на дисплее источника появится индикатор нужного устройства для мини-дисков, начнется воспроизведение. Если на дисплее источника появится индикация “MS” или другого устройства воспроизведения минидисков, нажмите (MODE), чтобы выбрать нужное устройство для мини-дисков и начать воспроизведение.

Надписи на дисплее При смене диска/альбома/композиции автоматически отображается предварительно записанное название*1 нового диска/альбома/композиции (если включена функция Auto Scroll автоматическая прокрутка, названия длиной более 8 символов отображаются бегущей строкой (стр. 16)). Источник

Повторное воспроизведение композиций — Повтор воспроизведения Можно выбрать: • REP-TRACK — для повтора одной композиции. • REP-ALBM* — для повтоpa альбома. • REP-DISC — для повтоpa диска. * Возможно только при подключении дополнительного устройства для компактдисков, имеющего функцию управления файлами MP3.

Номер диска/ альбома*2

Отображаемые надписи • Номер композиции/ Истекшее время воспроизведения • Название диска*1*3/Имя исполнителя*4 • Название композиции*1 • Название альбома*1*5 • Тег ID3*1*5

Переключить индикацию на дисплее

Во время воспроизведения нажимайте кнопку (3) (REP), пока на дисплее не появится нужный параметр. Включится режим повторного воспроизведения. Чтобы вернуться в режим обычного воспроизведения, выберите “REP-OFF”.

*1 При нажатии кнопки (DSPL) надпись “NO NAME” означает отсутствие названия диска, альбома или композиции, а надпись “NO ID3” отсутствие тега ID3. *2 Если отображается тег ID3, номер альбома не появляется. *3 Если на диск была нанесена метка с помощью функции CUSTOM FILE, то прежде всего отображается Информация о диске. *4 Только для дисков с CD TEXT и содержащих имя исполнителя. *5 Возможно только при воспроизведении файла MP3. Примечания • Некоторые символы могут не отображаться. Символы и знаки, которые не могут быть отображены, отображаются символом “ * ”. • Информация в виде бегущей строки может не отображаться для некоторых дисков с CD TEXT или тегами ID3, содержащих слишком много символов. • Данное устройство не может отображать имя исполнителя для каждой композиции, имеющейся на диске с CD TEXT. Совет Если для A.SCRL (автоматическая прокрутка) устанавливается значение “OFF” и название диска/альбома/композиции изменяется, новое название диска/альбома/композиции не будет отображаться бегущей строкой.

Воспроизведение композиций в случайной последовательности — Перетасованное воспроизведение Можно выбрать: • SHUF-ALBM*1 — для воспроизведения альбомов текущим дополнительным проигрывателем компакт-дисков, имеющим функцию управления файлами MP3, в случайной последовательности. • SHUF-DISC — для воспроизведения композиций текущего диска в случайной последовательности. • SHUF-CHGR — для воспроизведения композиций текущим дополнительным проигрывателем компакт-дисков/минидисков в случайной последовательности. • SHUF-ALL*2 — для воспроизведения всех композиций на всех подключенных устройствах для компакт-дисков/минидисков в случайной последовательности. *1 Возможно только при подключении дополнительного устройства для компактдисков, имеющего функцию управления файлами MP3. *2 Возможно только в том случае, если подключены два или несколько дополнительных проигрывателей компактдисков/мини-дисков.

Маркировка компактдиска — Информация о диске (для проигрывателей компакт-дисков с функцией CUSTOM FILE) Для каждого диска можно добавить маркировку с произвольным названием (информация о диске). Для одного диска можно вводить не более 8 символов. Если выполнить маркировку компактдиска, его можно будет находить по названию (стр. 22).

Воспроизведите диск, для которого требуется добавить мapкиpовкy, на проигрывателе компакт-дисков с функцией CUSTOM FILE.

Нажмите кнопку (LIST) на 2 секунды.

Устройство будет циклически воспроизводить диск во время ввода названия.

Введите символы. 1 Нажимайте кнопку регулировки громкости +/– для выбора необходимого символа.

A y B y C ... y 0 y 1 y 2 ... y+y–y ... y *1 y A

Во время воспроизведения нажимайте кнопку (4) (SHUF), пока на дисплее не появится нужный параметр. Включится режим перетасованного воспроизведения.

2 Найдя нужный символ, нажмите (SEL). Начнет мигать следующий символ.

Чтобы вернуться в режим обычного воспроизведения, выберите “SHUF-OFF”. Примечание Перетасованное воспроизведение композиций с проигрывателей компакт-дисков и мини-дисков с помощью функции “SHUF-ALL” невозможно.

3 Повторите действия 1 и 2 для ввода всего названия.

Для возврата в режим обычного воспроизведения нажмите кнопку (LIST) на 2 секунды.

Советы • Чтобы исправить или стереть название, просто введите символы поверх старых или введите “ ”. • Можно выполнить маркировку компакт-дисков на устройстве, не имеющем функции CUSTOM FILE, если оно подключено к проигрывателю компакт-дисков, у которого эта функция имеется. Информация о диске вводится в память проигрывателя для компакт-дисков с функцией CUSTOM FILE.

Стирание информации о диске

Примечание Воспроизведение в режиме REP-TRACK/SHUF будет приостановлено, пока не завершится редактирование названия.

Нажмите несколько раз кнопку (SOURCE), чтобы выбрать “CD”.

Нажмите несколько раз кнопку (MODE), чтобы выбрать проигрыватель компакт-дисков, в памяти которого хранится Информация о диске.

Нажмите кнопку (LIST) на 2 секунды.

С точки зрения индикации на дисплее информация о диске является приоритетной по сравнению с исходной информацией CD TEXT.

Нажмите кнопку (DSPL) на 2 секунды. Появятся названия, занесенные в память.

Нажмите несколько раз кнопку регулировки громкости +/–, чтобы выбрать диск, название которого необходимо стереть.

Просмотреть информацию

(DSPL) во время воспроизведения компакт-диска/диска с CD TEXT

Нажмите кнопку (SEL) на 2 секунды. Надпись будет стерта. Повторите действия 5 и 6, если необходимо стереть другие названия.

Нажмите кнопку (LIST) на 2 секунды. Проигрыватель вернется в обычный режим воспроизведения.

Просмотр информации о диске

Совет Могут отображаться другие надписи (стр. 19).

Примечания • Когда информация о диске с CD TEXT будет стерта, на дисплее появится исходная информация CD TEXT. • Если не удается найти информацию о диске, которую необходимо стереть, в действии 2 выберите другой проигрыватель компакт-дисков. • Если вся информация о диске уже стерта, устройство вернется в обычный режим воспроизведения компакт-диска в шаге 4.

Поиск диска по названию — Именной поиск (для проигрывателя компакт-дисков с функцией CD TEXT/CUSTOM FILE или проигрывателя мини-дисков) Эту функцию можно использовать для дисков с назначенными пользователями названиями*1 или для дисков с CD TEXT*2. *1 Поиск диска по его заданному пользователем названию: при вводе названия для компактдиска (стр. 20) или мини-диска. *2 Поиск диска по информации CD TEXT: при воспроизведении компакт-диска с CD TEXT на проигрывателе компакт-дисков с функцией CD TEXT.

Кратковременно нажмите кнопку (LIST). На дисплее отображается название, назначенное текущему диску.

Дополнительная информация Уход за аппаратом Замена предохранителя При замене предохранителей обязательно используйте только те, которые соответствуют силе тока, указанной на изначально установленном предохранителе. Если перегорел предохранитель, проверьте соединение и замените предохранитель. Если после замены предохранитель снова перегорел, это может означать неисправность устройства. В этом случае обратитесь к ближайшему дилеру Sony.

Предохранитель (10 A)

Нажимайте кнопку (LIST), пока не будет найден нужный диск.

Нажмите на одну из сторон кнопки (SEEK) для воспроизведения диска.

Примечания • После отображения названия диска в течение 5 секунд на дисплее появится индикация обычного режима. • При воспроизведении мини-дисков названия композиций не отображаются. • Если в магазине для дисков отсутствуют диски, на дисплее появится индикация “NO DISC”. • Если диску не было присвоено название, на дисплее отобразится индикация “NO NAME”. • Если устройство не считало информацию о диске, на экране появится индикация “NOT READ”. Чтобы загрузить диск, сначала нажмите номерную кнопку, затем выберите диск, который не был загружен. • Информация отображается только прописными буквами. Существуют также буквы, которые могут не отображаться (при воспроизведении мини-диска).

Никогда не используйте предохранитель выше номинала предохранителя, поставляемого вместе с устройством, так как это может привести к повреждению устройства.

Устройство может не работать надлежащим образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр. 8) и протрите контакты ватным тампоном, смоченным в спирте. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

Замена литиевой батарейки При нормальных условиях срок действия батареек составляет приблизительно 1 год (срок службы может быть меньше в зависимости от условий эксплуатации). Когда батарейка разряжается, дальность действия пульта дистанционного управления уменьшается. Замените батарейку на новую литиевую батарейку CR2025. При использовании другой батарейки существует опасность возгорания или взрыва.

Обратная сторона передней панели

Примечания • В целях безопасности выключайте зажигание до отсоединения разъемов и извлечения ключа из замка зажигания. • Никогда не прикасайтесь к контактам пальцами или металлическими предметами.

Примечания относительно литиевой батарейки • Храните литиевую батарейку в месте, недоступном для детей. Если батарейка будет случайно проглочена, немедленно обратитесь к врачу. • Для обеспечения надежного контакта протрите батарейку сухой тканью. • При установке батарейки соблюдайте полярность. • Не берите батарейку металлическим пинцетом - это может вызвать короткое замыкание.

ВНИМАНИЕ! При неправильном обращении батарейка может взорваться. Не перезаряжать, не разбирать, не подносить к огню.

Извлечение устройства 1

2 Потяните ключи для демонтажа, чтобы извлечь устройство.

Снимите защитную манжету. 1 Снимите переднюю панель (стр. 8). 2 Для снятия защитной манжеты используйте ключи для демонтажа.

Держите ключ для демонтажа надлежащим образом.

3 Потяните на себя ключи для демонтажа, чтобы снять защитную манжету.

Извлеките устройство. 1 Вставьте одновременно оба ключа для демонтажа до щелчка. Направьте крючок внутрь.

3 Выдвиньте аппарат из монтажной панели.

Технические характеристики Кассетный проигрыватель

4 дорожки, 2 стереоканала Низкочастотная и высокочастотная детонация 0,08 % (среднеквадратичное значение) Диапазон воспроизводимых частот 30 – 18000 Гц Отношение “сигнал/шум” Тип кассеты

Тюнер FM Диапазон настройки

FM1/FM2: 87,5 – 108 МГц (шаг 50 кГц) FM3: 65 – 74 МГц (шаг 30 кГц) Антенное гнездо Разъем внешней антенны Промежуточная частота 10,7 МГц/450 кГц Используемая чувствительность 9 дБф Избирательность 75 дБ при 400 кГц Отношение “сигнал/шум” 67 дБ (стерео), 69 дБ (моно) Коэффициент гармонических искажений при 1 кГц 0,5 % (стерео), 0,3 % (моно) Разделение 35 дБ при 1 кГц Диапазон воспроизводимых частот 30 – 15000 Гц

AM Диапазон настройки Антенное гнездо

531 – 1602 кГц Разъем внешней антенны Промежуточная частота 10,7 МГц/450 кГц Чувствительность 30 µВ

Усилитель мощности Выходы

Выходы для громкоговорителей (с соединительными фиксаторами) Номинальное сопротивление громкоговорителей 4 – 8 Ом Максимальная выходная мощность 50 Вт × 4 (при 4 Ом)

Аудиовыходы (задняя панель) Провод релейного управления приемной антенной Провод управления усилителем мощности Входы Терминал управления функцией Telephone ATT Входной контакт разъема управления Контакт аудиовхода канала Входной контакт разъема пульта дистанционного управления Входной контакт антенны Регуляторы тембра Низкие: ±10 дБ при 60 Гц (XPLOD) Средние: ±10 дБ при 1 кГц (XPLOD) Высокие: ±10 дБ при 10 кГц (XPLOD) Требования к источнику питания Автомобильный аккумулятор 12 В пост. тока (отрицательное заземление) Габариты Прибл. 178 × 50 × 180 мм (ш/в/г) Монтажные габариты Прибл. 182 × 53 × 161 мм (ш/в/г) Масса Прибл. 1,2 кг Комплектующие принадлежности Пульт дистанционного управления RM-X114 Детали для установки и подключений (1 комплект) Футляр для передней панели (1) Дополнительные принадлежности Поворотный дистанционный переключатель RM-X4S Кабель BUS (поставляется в комплекте с кабелем с разъемами RCA) RC-61 (1 м), RC-62 (2 м)

продолжение на следующей странице t

Дополнительное оборудование Проигрыватель компакт-дисков с возможностью смены дисков (10 дисков) CDX-757MX, CDX-656X Проигрыватель компакт-дисков с возможностью смены дисков (6 дисков) CDX-T70MX, CDX-T69X Проигрыватель минидисков с возможностью смены дисков (6 дисков) MDX-66XLP Универсальный проигрыватель MG-MS MGS-X1 Проигрыватель DVD с возможностью смены дисков DVX-100S Селектор источника XA-C30 Переключатель AUX-IN XA-300 Примечание Этот аппарат нельзя подключать к цифровому предусилителю или эквалайзеру, совместимым с системой Sony BUS. Конструкция и характеристики могут изменяться без предварительного уведомления.

Устранение неполадок Приводимый ниже проверочный перечень поможет Вам в устранении большинства проблем, которые могут возникнуть с Вашим устройством. Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства.

• Нажмите кнопку регулировки громкости +, чтобы отрегулировать громкость. • Отключите функцию ATT. • При использовании системы с 2 громкоговорителями установите регулятор фейдера в среднее положение. Удалены данные из памяти.

• Была нажата кнопка RESET. t Сохраните данные в память еще раз. • Кабель питания или аккумулятор был отсоединен. • Кабель питания не подсоединен надлежащим образом. Не слышен звуковой сигнал.

• Функция звукового сигнала отключена (стр. 16). • Подключен дополнительный усилитель, и не используется встроенный усилитель мощности. Пропала/не отображается индикация в окне дисплея.

• Дисплей отключается, если нажать и удерживать кнопку (OFF). t Нажмите и удерживайте кнопку (OFF) снова, пока не дисплей не включится. • Снимите переднюю панель и протрите контакты. Подробные сведения см. в разделе “Чистка контактов” (стр. 23). Из памяти удалены запрограммированные радиостанции и установка времени. Перегорел предохранитель. Слышен шум, когда ключ зажигания находится в положении ON, ACC или OFF.

Провода неправильно подсоединены к разъему электропитания вспомогательного оборудования автомобиля.

На аппарат не подается питание.

• Проверьте соединение. Если все соединения выполнены правильно, проверьте предохранитель. • В автомобиле отсутствует положение ACC ключа зажигания. t Нажмите кнопку (SOURCE) (или вставьте кассету), чтобы включить устройство. На аппарат постоянно подается питание.

В автомобиле отсутствует положение ACC ключа зажигания. Приемная антенна не выдвигается.

В приемной антенне отсутствует реле.

Воспроизведение кассет Звук искажается.

Загрязнена магнитофонная головка. t Почистите головку, используя имеющуюся в продаже чистящую кассету сухого типа. Функция AMS не работает надлежащим образом.

• Имеется сильный фон в промежутках между композициями. • Интервал слишком короткий (менее 4 секунд). • Длинная пауза или участок с записью низких частот или с низким уровнем громкости рассматривается как незаписанный.

Прием радиопрограмм Не удается выполнить предварительную настройку.

• Введите в память правильную частоту. • Передаваемый радиосигнал слишком слаб.

Станция не принимается. Звук сопровождается помехами.

• Подсоедините провод питания приемной антенны (синий) или провод питания устройства (красный) к проводу питания усилителя антенны автомобиля. (Только если на заднем/ боковом стекле автомобиля установлена встроенная антенна диапазонов FM/AM.) • Проверьте подсоединение автомобильной антенны. • Не выдвигается автомобильная антенна. t Проверьте подсоединение провода питания приемной антенны. • Проверьте частоту. • Когда включен режим DSO, звук иногда сопровождается помехами. t Установите для режима DSO значение “OFF” (стр. 17). Не удается выполнить автоматическую настройку.

• Для режима местного поиска установлен параметр “ON”. t Установите для режима местного поиска значение “OFF” (стр. 11). • Передаваемый радиосигнал слишком слаб. t Выполните ручную настройку. Мигает надпись “ST”.

• Выполните точную настройку частоты. • Передаваемый радиосигнал слишком слаб. t Установите режим монофонического приема (стр. 12). Стреопрограммы принимаются как монофонические.

Аппарат находится в режиме монофонического приема радиопрограмм. t Отключите режим монофонического приема (стр. 12).

Воспроизведение компакт-диска/ мини-диска Имеют место провалы звука.

Диск загрязнен или поврежден.

Индикация/сообщения об ошибках Индикация об ошибках (Для данного устройства и дополнительных проигрывателей компакт-/мини-дисков с возможностью смены дисков)

Следующая индикация будет мигать в течение 5 секунд, и будет слышен предупредительный звуковой сигнал. BLANK*1

На мини-диске отсутствуют композиции.*2 t Установите для воспроизведения мини-диск с записанными на нем композициями. ERROR*1

• Компакт-диск загрязнен или вставлен нижней стороной вверх.*2 t Почистите или правильно установите компакт-диск. • Мини-диск не воспроизводится из-за наличия проблемы.*2 t Вставьте другой мини-диск. • Компакт-/мини-диск невозможно воспроизвести из-за наличия проблемы. t Вставьте другой компакт-/минидиск. FAILURE

Громкоговорители/усилители подключены нeпpaвильно. t Для проверки подключения см. руководство по установке. HI TEMP

Температура в салоне превышает 50°C. t Подождите, пока температура опустится ниже 50°C. NO DISC

В устройство не вставлен компакт-/ мини-диск. t Вставьте компакт-/мини-диск в устройство. NO MAG

В устройство не вставлен магазин для компакт-дисков/мини-дисков. t Вставьте магазин в проигрыватель компакт-дисков/мини-дисков.

Sony Corporation Printed in Thailand

В проигрыватель для компакт-дисков с файлами MP3 вставлен компакт-диск, не содержащий музыкальных файлов. t Вставьте компакт-диск, содержащий музыкальные файлы, в проигрыватель для компакт-дисков с файлами MP3. NOT READY

Крышка проигрывателя мини-дисков открыта, или мини-диски установлены неправильно. t Закройте крышку проигрывателя мини-дисков или установите минидиски правильно. OFFSET

Это может означать неисправность устройства. t Проверьте соединение. Если сообщение об ошибке не исчезает с дисплея, обратитесь к ближайшему дилеру Sony. RESET

Работа проигрывателя компакт-/минидисков невозможна из-за наличия проблемы. t Нажмите кнопку RESET на устройстве. *1 При возникновении неполадки во время воспроизведения компакт- или мини-диска его номер не отображается на дисплее. *2 На дисплее отобразится номер диска, являющегося причиной неполадки.

Если в результате предлагаемых действий неполадка не будет устранена, обратитесь за помощью к ближайшему дилеру Sony.

Сообщения L.SEEK +/–

Во время автоматической настройки включен режим местного поиска (стр. 11). “ ” или “ ” Достигнуто начало или конец диска, и продолжение невозможно.
