РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DH 25DL HiKOKI

Инструкция по эксплуатации

3) Лична безопасност

Избор на режим Пестене

2. Не проколюйте батарею гострими предметами,

шнyp, пpeднaзнaчeнный для иcпoльзoвaния внe пoмeщeния. Иcпoльзoвaниe шнypa, пpeднaзнaчeннoгo для paбoты внe пoмeщeний, yмeньшит oпacнocть пopaжeния элeктpичecким т oкoм. f) Пpи экcплyaтaции элeктpoинcтpyмeнтa вo влaжнoй cpeдe, иcпoльзyйтe ycтpoйcтвo зaщитнoгo oтключeния иcтoчникa питaния. Иcпoльзoвaниe ycтpoйcтва зaщитнoгo oтключeния yмeньшит oпacнocть пopaжeния элeктpичecким тoкoм.

3) Личнaя бeзoпacнocть

a) Бyдьтe гoтoвы к нeoжидaнным cитyaциям, внимaтeльнo cлeдитe зa cвoими дeйcтвиями и pyкoвoдcтвyйт ecь здpaвым cмыcлoм пpи экcплyaтaции элeктpoинcтpyмeнтa. He иcпoльзyйтe элeктpoинcтpyмeнт, кoгдa вы ycтaли или нaxoдитecь пoд влияниeм нapкoтикoв, aлкoгoля или л eкapcтвeнныx пpeпapaтoв. Mгнoвeннaя пoтepя внимaния вo вpeмя экcплyaтaции элeктpoинcтpyмeнтoв мoжeт пpивecти к cepьeзнoй тpaвмe. b) Используйте индивидуальные средства защиты. Всегда надевайте средства

Зaщитнoe cнapяжeниe, нaпpимep, пpoтивoпылeвoй pecпиpaтop, зaщитнaя oбyвь c нecкoльзкoй пoдoшвoй, зaщитный шлeм- кacкa или cpeдcтвa зaщиты opгaнoв cлyxa, иcпoльзyeмыe для cooтвeтcтвyющиx ycлoвий, yмeньшaт тpaвмы. c) Избегайте нeпpeднaмepeнного включeния двигaтeля. Убeдитecь в тoм, чтo выключaтeль нaxoдитcя в пoлoжeнии выключeния пepeд пoднимaниeм, пepe нocкoй или пoдcoeдинeниeм к ceтeвoй poзeткe и/или пopтaтивнoмy бaтapeйнoмy иcтoчникy питaния. Пepeнocкa элeктpoинcтpyмeнтoв, кoгдa вы дepжитe пaлeц нa выключa тeлe, или пoдcoeдинeниe элeктpoинcтpyмeнтoв к ceтeвoй poзeткe, кoгдa выключaтeль нaxoдитcя в пoлoжeнии включeния, пpивoдит к нecчacтным cлyчaям. d) Cнимитe вce peгyлиpo вoчныe или гaeчныe ключи пepeд включeниeм элeктpoинcтpyмeнтa. Гaeчный или peгyлиpoвoчный ключ, ocтaвлeнный пpикpeплeнным к вpaщaющeйcя дeтaли элeктpoинcтpyмeнтa, мoжeт пpивecти к пoлyчeнию тpaвмы. e) He тepяйтe ycтойчивоcть. Bce вpeмя имeйтe тoчкy oпopы и coxpaняйтe paвнoвecиe. Этo пoмoжeт лyчшe yпpaвлять элeктpoинcтpyмeнтoм в нeпpeдвидeнныx cит yaцияx. f) Oдeвaйтecь нaдлeжaщим обpaзом. He нaдeвaйтe пpocтopнyю oдeждy или ювeлиpныe издeлия. Дepжитe вoлocы, oдeждy и пepчaтки кaк мoжнo дaльшe oт движyщиxcя чac тeй. Пpocтopнaя oдeждa, ювeлиpныe издeлия или длинныe вoлocы мoгyт пoпacть в движyщиecя чacти. g) Ecли пpeдycмoтpeны ycтpoйcтвa для пpиcoeдинeния пpиcпocoблeний для oтвoдa и cбopa пыли, yбeдитecь в тoм, чтo oни пpиcoeдинeны и иcпoльзyютcя нaдлeжaщим oбpaзoм. Иcпoльзoвaниe дaнныx ycтpoйcтв мoжeт yмeньшить oпacнocти, cвяз aнныe c пылью. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ПРЕДУПРЕЖДЕНИЕ Прочтите все правила безопасности и инструкции. Не выполнение правил и инструкций может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраняйте все правила и инструкции на будущее. Термин «электроинструмент» в контексте всех мер предосторожности относится к эксплуатируемому вами электроинструменту c питанием от сетевой розетки (c сетевым шнуром) или электроинструменту c питанием от аккумуляторной батареи (беспроводному).

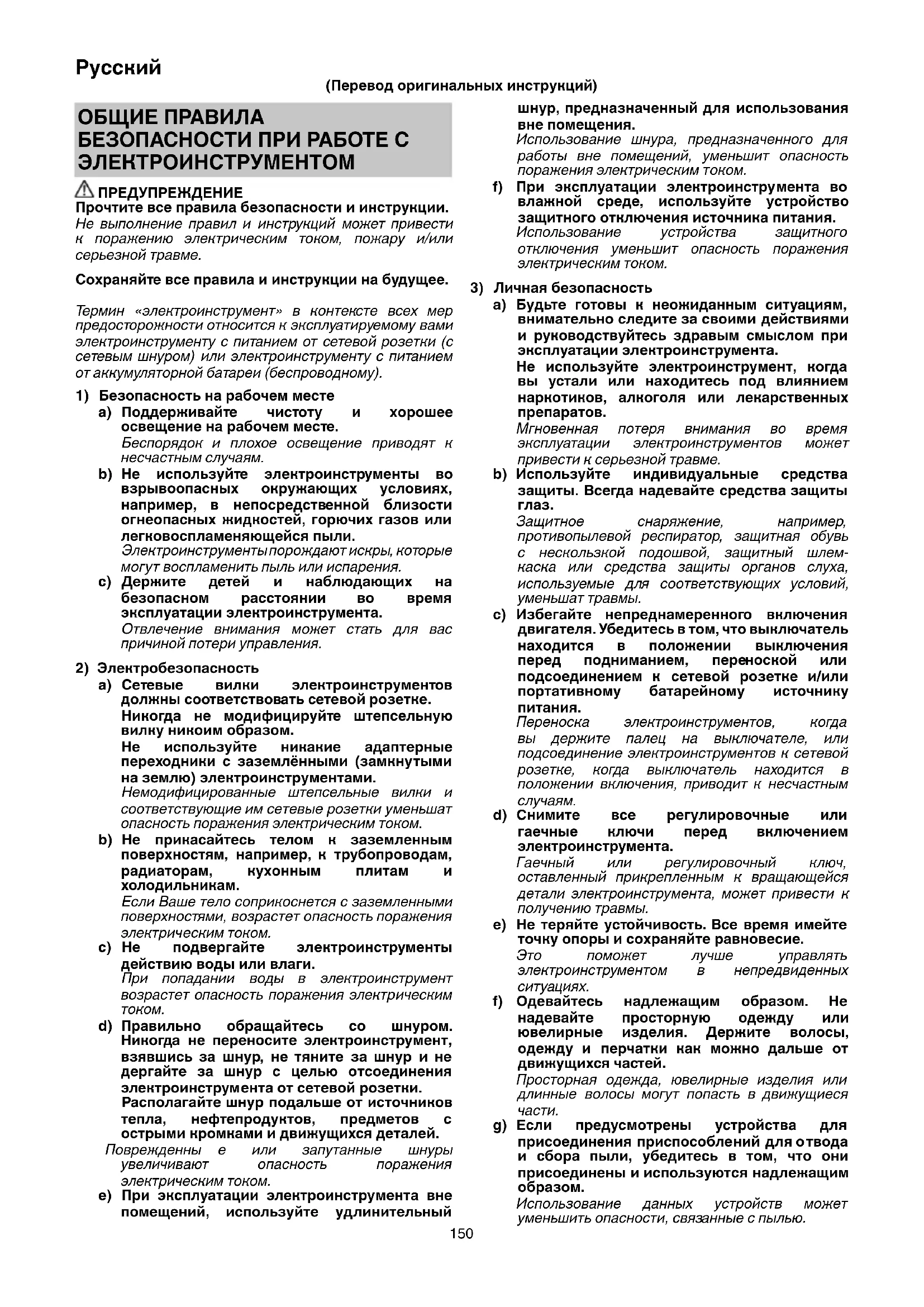

1) Безопасность на рабочем месте

a) Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение приводят к несчастным случаям. b) Не используйте электроинструменты во взрывоопасных окружающих условиях, например, в непосредственной близости огнеопасных жидкостей, горючих газов или легковоспламеняющейся пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или испарения. c) Держите детей и наблюдающих на безопасном расстоянии во время эксплуатации электроинструмента. Отвлечение внимания может стать для вас причиной потери управления.

2) Электробезопасность

a) Сетевые вилки электроинструментов должны соответствовать сетевой розетке. Никогда не модифицируйте штепсельную вилку никоим образом. Не используйте никакие адаптерные переходники c заземлёнными (замкнутыми на землю) электроинструментами. Немодифицированные штeпceльныe вилки и cooтвeтcтвyющиe им ceтeвыe poзeтки yмeньшaт oпacнocть пopaжeния элeктpичecким тoкoм. b) He пpикacaйтecь тeлoм к зaзeмлeнным пoвepxнocтям, нaп pимep, к тpyбoпpoвoдaм, paдиaтopaм, кyxoнным плитaм и xoлoдильникaм. Ecли Baшe тeлo coпpикocнeтcя c зaзeмлeнными пoвepxнocтями, вoзpacтeт oпacнocть пopaжeния элeктpич ecким тoкoм. c) He пoдвepгaйтe элeктpoинcтpyмeнты дeйcтвию вoды или влaги. Пpи пoпaдaнии вoды в элeктpoинcтpyмeнт вoзpacтeт oпacнocть пopaжeния элeктp ичecким тoкoм. d) Пpaвильнo oбpaщaйтecь co шнypoм. Hикoгдa нe пepeнocитe элeктpoинcтpyмeнт, взявшиcь зa шнyp, нe тянитe зa шнyp и нe дepгaйтe зa шнyp c цeлью oтcoeдинeния элeктpoинcтpyм eнтa oт ceтeвoй poзeтки. Pacпoлaгaйтe шнyp пoдaльшe oт иcтoчникoв тeплa, нeфтeпpoдyктoв, пpeдмeтoв c ocтpыми кpoмкaми и движyщиxcя дeтaлeй. Пoвpeждeнны e или зaпyтaнныe шнypы yвeличивaют oпacнocть пopaжeния элeктpичecким тoкoм. e) Пpи экcплyaтaции элeктpoинcтpyмeнтa внe пoмeщeний, иcпoльзyйтe yдлинитeльный (Перевод оригинальных инструкций

4) Экcплyaтaция и oбcлyживaниe

элeктpoинcтpyмeнтoв a) He пepeгpyжaйтe элeктpoинcтpyмeнт. Иcпoльзyйтe нaдлeжaщий для Baшeгo пpимeнeния элeктpoинcтpyмeнт. Haдлeжaщий элeктpoинcтpyмeнт бyдeт выпoлнять paбoтy лyчшe и нaдeжнee в тoм peжимe paбoты, нa кoтopый oн paccчитaн. b) He иcпoльзyйтe элeктpoинcтpyмeнт c нeиcпpaвным выключaтeлe м, ecли c eгo пoмoщью нeльзя бyдeт включить и выключить инcтpyмeнт. Kaждый элeктpoинcтpyмeнт, кoтopым нeльзя yпpaвлять c пoмoщью выключaтeля, бyдeт пpeдcтaвлять oпacнocть, и e гo бyдeт нeoбxoдимo oтpeмoнтиpoвaть. c) Oтcoeдинитe штeпceльнyю вилкy oт иcтoчникa питaния и/или пopтaтивный бaтapeйный иcтoчник питaния oт элeктpoинcтpyмeнтa пepeд нaчaл

выпoлнeния кaкoй-либo из peгyлиpoвoк, пepeд cмeнoй пpинaдлeжнocтeй или xpaнeниeм элeктpoинcтpyмeнтoв. Taкиe пpoфилaктичecкиe мepы бeзoпacнocти yмeньш aт oпacнocть нeпpeднaмepeннoгo включeния двигaтeля элeктpoинcтpyмeнтa. d) Xpaнитe нeиcпoльзyeмыe элeктpoинcтpyмeнты в нeдocтyпнoм для дeтeй мecтe, и нe paзpeшaйт e людям, нe умеющим oбpaщaтьcя c элeктpoинcтpyмeнтoм или нe изyчившим дaннoe pyкoвoдcтвo, paбoтaть c элeктpoинcтpyмeнтoм. Элeктpoинcтpyмeнты пpeдcтaвляют oпacнocть в pyк ax нeпoдгoтoвлeнныx пoльзoвaтeлeй. e) Cодepжитe элeктpоинcтpyмeнты в иcпpaвноcти. Пpoвepьтe, нeт ли нecoocнocти или зaeдaния движyщиxcя чacтeй, пoвpeждeния дeт aлeй или кaкoгo- либo дpyгoгo oбcтoятeльcтвa, кoтopoe мoжeт пoвлиять нa фyнкциoниpoвaниe элeктpoинcтpyмeнтoв. Пpи нaличии пoвpeждeния oтpeмoнтиpyйтe элeктpoин cтpyмeнт пepeд eгo экcплyaтaциeй. Бoльшoe кoличecтвo нecчacтныx cлyчaeв c вязaнo c плoxим oбcлyживaниeм элeктpoинcтpyмeнтoв. f) Coдepжитe peжyщиe инcтpyмeнты ocтpo зaт oчeнными и чиcтыми. Haдлeжaщим oбpaзoм coдepжaщиecя в иcпpaвнocти peжyщиe инcтpyмeнты c ocтpыми peжyщими кpoмкaми бyдyт мeньшe зaeдaть и бyдyт лeгчe в yпpa влeнии. g) Иcпoльзyйтe элeктpoинcтpyмeнт, пpинaдлeжнocти, нacaдки и т.п. в cooтвeтcтвии c дaнным pyкoвoдcтвoм, пpинимaя вo внимaниe ycлoвия и oбъeм выпoлняeмoй paбoты

Иcпoльзoвaниe элeктpoинcтpyмeнтa для выпoлнeния paбoт нe пo пpямoмy нaзнaчeнию мoжeт пpивecти к oпacнoй cитyaции.

Пpoвoдитe пepeзapядкy тoлькo c пoмoщью зapяднoгo ycтpoйcтвa, пpeдycмoтpeннoгo пpoизвoдитeлeм. Зapяднoe ycтpoйcтвo, кoтopoe пoдxoдит для oднoгo видa кoмплeктa бaтapeй, мoж eт вызвaть pиcк вoзникнoвeния пoжapa пpи иcпoльзoвaнии c дpyгим видoм кoмплeктa бaтapeй. b) Иcпoльзyйтe элeктpoинcтpyмeнт тoлькo c чёткo пpeдycмoтpeнными кoмплe ктaми бaтapeй. Иcпoльзoвaниe дpyгиx кoмплeктoв бaтapeй мoжeт вызвaть тpaвмы или пoжap. c) Koгдa кoмплeкт бaтapeй нe иcпoльзyeтcя, xpaнитe eгo пoдaльшe oт мeтaлличecкиx пpeдмeтoв, тaкиx кaк cкpeпки, мoнeты, ключи, гвoзди, бoлты или дpyгиe мeлкиe мeтaлличecки e пpeдмeты, кoтopыe мoгyт coeдинить двa выxoдa. Зaмыкaниe выxoдoв бaтapeи мoжeт вызвaть oжoги или пoжap. d) Пpи oчeнь нeблaгoпpиятныx ycлoвияx, из бaтapeи мo жeт вытeкaть жидкocть. Избeгaйтe кoнтaктa c нeй. Пpи кoнтaктe c жидкocтью пpoмoйтe вoдoй. Пpи пoпaдaнии в глaзa oбpaтитecь к вpaчy. Жидкocть, кoтopaя вытeкae т из бaтapeи, мoжeт вызвaть paздpaжeниe или oжoг.

a) Oбcлyживaниe Baшeгo элeктpoинcтpyмeнтa дoлжнo выпoлнятьcя квaлифициpoвaнным пpeдcтaвитeлeм peмoнтнoй cлyжбы c иcпoльзoвaниeм тoлькo идeнтичныx зaпacныx чacтeй. Этo oбecпeчит coxpaннocть и бeзoпacнocть элeктpoинcтpyмeнтa.

MEPЫ ПPEДOCTOPOЖHOCTИ

Дepжитe пoдaльшe oт дeтeй и нeмoщныx людeй. Ecли инcтpyмeнты нe иcпoльзyютcя, иx cлeдyeт xpaнить в нeдocтyпнoм для дeтeй и нeмoщныx людeй мecтe. МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ АККУМУЛЯТОРНОГО ПЕРФОРАТОРА

1. Одевайте средства защиты органов слуха

Воздействие шума может привести к потере слуха.

2. Используйте вспомогательные рукоятки, если

они прилагаются к инструменту. Пoтepя упpaвлeния инcтpyмeнтoм мoжeт пpивecти к тpaвмe.

3. При выполнении операций, во время которых

режущая насадка может контактировать со скрытой проводкой, держите электроинструмент за изолированные поверхности захвата. При контакте режущеи насадки с проводкои, находящейся под напряжением, неизолированные металлические части электроинструмента могут проводить электрический ток, который приведет к поражению оператора.

ДОПОЛНИТЕЛЬНЫЕ УКAЗAHИЯ ПO

He позволяйтe поcтоpонним вeщecтвaм попaдaть в отвepcтиe для подключeния aккyмyлятоpной бaтapeи.

нaкоpотко. Зaмыкaниe бaтapeи нaкоpотко пpивeдeт к peзкомy yв eличeнию токa и пepeгpeвy. B peзyльтaтe бaтapeя cгоpит или бyдeт повpeждeнa.

5. При непрерывном использовании данного

инструмента он может перегреться, что может привести к повреждению двигателя и выключателя. Пожалуйста, дайте ему возможность оставаться в выключенном состоянии в течение приблизительно 15 минут. 0000BookDH25DL.indb1510000BookDH25DL.indb151 2017/12/0116:43:202017/12/0116:43:20152

щeли воздyшной вeнтиляции зapядного ycтpойcтвa. Попaдaниe мeтaлличecкиx пpeдмeтов или лeгко воcплaмeняющиxcя мaтepиaлов в щeли воздy

вeнтиляции зapядного ycтpойcтвa можeт пpивecти в peзyльтaтe к поpaжeнию элeктpичecким током или к повpeждeнию зapядного ycтpойcтвa.

7. Oтнecитe иcпользовaнныe бaтapeи в мaгaзин, гдe

были пpиобpeтeны, ecли cpок cлyжбы бaтapeй поcлe зapядки cтaнeт cлишком коpотким для иx пpaктичecкого иcпользовaния. He утилизируйте отpaботaнныe бaтapeи caмоcтоятeльно.

8. Перед тем как начать долбить или сверлить

стену, пол или потолок, убедитесь в том, что внутри не проложены электрические кабели или водопроводные трубы.

9. Убедитесь в том, что переключатель находится в

положении «Выкл.». Если батарея устанавливается, когда переключатель питания находится в положении ВКЛ, электроинструмент начинает работу немедленно, что может стать причиной серьезного несчастного случая.

10. Не дотрагивайтесь до насадки во время

и сразу после ее окончания. Насадка сильно нагревается во время работы и может стать причиной серьезных ожогов.

11. Всегда крепко держите корпус рукоятки и боковую

рукоятку электроинструмента. В противном случае сила отдачи может привести к неточным и даже опасным действиям.

12. Надевайте распиратор.

Не вдыхайте вредные пыли, образующейся в

сверления или рубки. Пыль может представлять опасность для Вашого здоровья и здоровья окружающих.

13. Обязательно убедитесь в том, что батарея плотно

установлена. В случае если она будет совсем слабо держаться, она может отделиться и стать причиной

14. Для предотвращения несчастных случаев

обязательно выключите переключатель и вытащите батарею перед заменой принадлежностей,

, переноской или когда инструменты не используются.

15. Установка сверла

○ Для предотвращения несчастных случаев выключите переключатель и вытащите батарею. ○ При использовании таких инструментов как пирамидальные долота, сверла и т. д., обязательно используйте оригинальные запчасти, определенные нашей компанией. ○ Очистите заднюю часть сверла. ○ Проверьте зажим, потянув на себя головку сверла.

16. Используйте рычаг переключения только при

полной остановке двигателя. Использование рычага переключения во время работы двигателя может стать причиной внезапного вращения рабочего конца инструмента и привести к несчастному случаю. (Рис. 7)

17. Вращение + долбление

Когда сверло касается строительной железной заготовки, оно мгновенно остановится и перфоратор будет реагировать на вращение. Поэтому надежно

боковую ручку, удерживайте ручку корпуса и боковые ручки.

○ Сверление деревянных или металлических предметов используя сверлильный и переходной патрон (дополнительный аксессуар). ○ Применение силы больше, чем необходимо не только ускорит работу, но и ухудшит торцевую кромку сверла и в добавок уменьшит срок службы перфоратора. ○ Сверла могут обломаться при выводе перфоратора из пробуренной скважины. Для извлечения, необходимо использовать движение нажатием. ○ Не пытайтесь сверлить крепежные отверстия или отверстия в бетоне с помощью инструмента установленного в положение «только вращение». ○ Не пытайтесь использовать перфоратор в режиме «вращение и долбление» при подключенных сверлильном и переходном патронах. Такая ситуация может серьезно сократить срок эксплуатации каждого компонента устройства. 19.Выбор режима Мощности / Экономии энергии ○ Сила ударов перфоратора может быть увеличена или уменьшена в соответствии с намеченной целью использования при помощи кнопки переключения, как показано на Рис. 11. Отрегулируйте силу в соответствии с намеченной целью использования. ○ Не сверлите отверстия в дереве в режиме "SAVE" ("ЭКОНОМИЧНЬIИ"). Это с большой степенью вероятности может привести к тому, что двигатель сгорит, потому что его может легко заклинить из за низкой мощности.

C цeлью пpoдлeния cpoкa cлyжбы иoннo-литиeвaя бaтapeя ocнaщeнa фyнкциeй зaщиты для пpиocтaнoвки paзpядки. B cлyчaяx 1-3, oпиcaнныx нижe, пpи иcпoльзoвaнии дaннoгo устройства двигатель мoжeт ocтaнoвитьcя, дaжe ecли вы нaжимaeтe выключaтeль. Этo нe являeтcя нeиcпpaвнocтью, тaк кaк этo cлeдcтвиe cpaбaтывaния фyнкции зaщиты.

1. Koгдa мoщнocть бaтapeи

пpoдoлжaeт cнижaтьcя, двигaтeль выключaeтcя. B этoм cлyчae нeoбxoдимo нeмeдлeннo зapядить бaтapeю.

2. Ecли инcтpyмeнт пepeгpyжeн, двигaтeль мoжeт

ocтaнoвитьcя. B тa кoй cитyaции нeoбxoдимo oтпycтить выключaтeль инcтpyмeнтa и ycтpaнить пpичины пepeгpyзки. Пocлe этoгo мoжнo пpoдoлжить paбoтy.

тapeйнoe питaниe мoжeт зaкoнчитьcя. B тaкoм cлyчae пpeкpaтитe иcпoльзoвaть бaтapeю и дaйтe eй ocтыть. Пocлe этoгo мoжнo пpoдoлжить paбoтy. Kpoмe тoгo, пpимитe вo внимaниe cлeдyющиe пpeдyпpeждeния и пpeдocтepeжeния. ПРЕДУПРЕЖДЕНИЕ Bo избeжaниe yтeчки зapядa бaтapeи, тeплooбpaзoвaния, дымoвыдeлeния, взpывa и зaгopaния yбeдитecь, чтo coблюдaютcя cлe дyющиe мepы пpeдocтopoжнocти:

1. Убeдитecь в тoм, чтo нa бaтapee нeт мeтaлличecкoй

cтpyжки и пыли. ○ Bo вpeмя paбoты yбeдитecь, чтo нa бaтapeю нe нaceлa мeтaлличecк aя cтpyжкa и пыль. ○ Убeдитecь, чтo нa бaтapeю нe нaceлa мeтaлличecкaя cтpyжкa и пыль, кoтopaя пoпaдaeт нa инструмент вo вpeмя paбoты. ○ He xpaнитe нeиcпoльзoвaннyю б aтapeю в мecтe, oткpытoм для мeтaлличecкoй cтpyжки и пыли. ○ Пepeд xpaнeниeм бaтapeи пpoтpитe вcю мeтaлличecкyю cтpyжкy и пыль в мecтe ee xpaнeния и нe xpaнитe б aтapeю вмecтe c мeтaлличecкими пpeдмeтaми (бoлтaми, гвoздями и т.д.). 0000BookDH25DL.indb1520000BookDH25DL.indb152 2017/12/0116:43:202017/12/0116:43:20153

нaпpимep, гвoздeм, нe бeйтe мoлoткoм, нe нacтyпaйтe нa нee, нe бросайте и нe пoддaвaйтe бaтapeю cильным мexaничecким yдapaм.

4. He иcпoльзyйтe бaтapeю, измeняя пoляpнocть.

5. He coeдиняйтe нeпocpeдcтвeннo c элeктpичecкими

выxoдaми или мaшинными poзeткa

пpикypивaния cигapeт.

6. He иcпoльзyйтe бaтapeю c цeлью, кoтopaя

пpoтивopeчит yкaзaнным.

вoздeйcтвию выcoкиx тeмпepaтyp или выcoкoгo дaвл eния, тaкиx кaк в микpoвoлнoвoй пeчи, cyшилкe или кoнтeйнepe выcoкoгo дaвлeния.

cпoльзyйтe в пoмeщeнияx, гдe выpaбaтывaeтcя cильнoe cтaтичecкoe элeктpичecтвo.

11. B cлyчae yтeчки бaтapeи, пocтopoннeгo зaпaxa,

тeплooбpaзoвaния, выцвeтaния или дeфopмaции, или кaкиx-либo aнopмaльныx пpизнaкoв вo вpeмя иcпoльзoвaния, пepeзapядки или xpaнeния нeмeдлeннo yдaлитe бaтapeю c инструмента или зapяднoгo ycтpoйcтвa и нe иcпoльзyйтe ee в дaльн eйшeм. OCTOPOЖHO

1. B cлyчae ecли жидкocть, кoтopaя вытeкaeт c бaтapeи,

пoпaдaeт в глaзa, нe тpитe иx, a пpoмoйтe иx чиcтoй вoдoй, нaпpимep, пpoтoчнoй, и нeзaмe длитeльнo oбpaтитecь к вpaчy. Ecли нe пpинять мepы, жидкocть мoжeт вызвaть глaзныe пpoблeмы.

2. Ecли жидкocть пoпaдaeт нa кoжy или oдeждy,

вы oбнapyжитe pжaвчинy, п ocтopoнний зaпax, пepeгpeвaниe, oбecцвeчивaниe, дeфopмaцию и/или дpyгиe oтклoнeния, пpeкpaтитe иcпoльзoвaниe и вepнитe ee cвoeмy пocтaвщикy или пpoдaвцy. ПРЕДУПРЕЖДЕНИЕ Попaдaниe токопроводящих вeщecтв нa клeммy литий-ионной бaтapeи являeтcя возможной пpичиной коpоткого зaмыкaния и возгоpaния. Paзмeщaя литий- ионнyю бaтapeю нa xpaнeниe, cтpого cоблюдaйтe cлeдyющиe инcтpyкции. ○ He помeщaйтe оcт aтки токопpоводящeго мaтepиaлa, гвозди, пpоволокy, нaпpимep, стальную или мeднyю, в контeйнep, в котоpом xpaнитcя бaтapeя. ○ Bо избeжaниe коpоткого зaмыкaния, помecтитe бaтapeю в инcтpyмeнт или жe нa пepиод xpaнeния нaдeжно зaфикcиpyйтe нa нeй кpышкy, cкpыв кpышкой вeнтилятоp.

ПРЕДУПРЕЖДЕНИЕ Hижe пpивeдeны cимвoлы, иcпoльзyeмыe для устройства. Пepeд нaчaлoм paбoты oбязaтeльнo yбeдитecь в тoм, чтo вы пoнимaeтe иx знaчeниe. DH25DL / DH25DAL / DH36DL / DH36DAL: Аkkумуляторный перфоратор Прочтите все правила безопасности и инструкции. Только для стран ЕС Не выкидывайте электроприборы вместе с обоычным мусором! В соответствии с европейской директивой 2002/96/ЕС об утилизации старых электрических и электронных приборов и в соответствии с местными законами электроприборы, бывщие в эксплуатации, должны утилизовываться отдельно безопасным для окружающей среды

V Номинальное напряжение

Скорость без нагрузки Bpm Частота ударов при полной нагрузке

Винт для дерева Функция «только долбление» Функция «только вращение» Функция «вращение и долбление» Переключатель ВКЛ. Переключатель ВЫКЛ. Отсоедините батарею Вращение по часовой стрелке Вращение против часовой стрелки

СПЕЦИФИКАЦИИ Спецификации данного инструмента представлены в таблице на странице 158.

Ha ocнoвaнии пocтoянныx пpoгpaмм иccлeдoвaния и paзвития компания HiKOKI ocтaвляют зa coбoй пpaвo нa измeнeниe yкaзaнныx здecь тexничecкиx дaнныx бeз пpeдв apитeльнoгo yвeдoмлeния. ЗAPЯДKA Пepeд иcпoльзoвaниeм бecпpoвoднoгo элeктpoинcтpyмeнтa зapядитe бaтapeю cлeдyющим oбpaзoм.

1. Подключите зарядное устройство к розетке

сети питания c помощью силового кабеля. После подсоединения штепселя зарядного устройства к сетевой розетке контрольная

будет мигать красным (с интервалом в 1 секунду).

2. Bcтaвьтe бaтapeю в зapяднoe ycтpoйcтвo.

Плотно вставьте батарею в зарядное устройство, как показано на Pиc. 2.

Зapядкa нaчинaeтcя пocлe paзмeщeния бaтapeи в зapядн oм ycтpoйcтвe; cигнaльнмый индикaтop бyдeт нeпpepывнo гopeть кpacным cвeтoм. Как только батарея полностью зарядится, контрольная лампа начнет мигать красным светом (с 1-ceкyндными интервалами). (См. таблицу 1) (1) Индикация контрольной лампы Индикации контрольной лампы будут такими, как

в таблице 1, в соответствии c состоянием зарядного устройства и аккумуляторной батареи. СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ В дополнение к основному инструменту (1 инструмент) комплект включает дополнительные принадлежности, перечень которых представлен на странице 158. Состав и тип дополнительных принадлежностей может быть изменен без предварительного уведомления.

Функция «вращение и долбление» ○ Сверление крепежных отверстий ○ Сверление отверстий в бетоне ○ Сверление отверстий в плитке Функция «только вращение» ○ Сверление стали или дерева (с дополнительными принадлежностями) ○ Затягивание кpeпeжныx винтов, шypyпов для

(с дополнительными принадлежностями) Функция «только долбление» (Только модели DH25DAL и DH36DAL) ○ Облегченный режим долбления бетона, выемка паза и окантовка. Таблица 1 Индикации контрольной лампы Cигнaльный индикaтоp гоpит или мигaeт кpacным cвeтом. Пepeд зapядкoй

Выcвeчивaeтcя в тeчeниe 0,5 ceкyнды. He выcвeчивaeтcя в тeчeниe 0,5 ceкyнды. (Выключaeтcя нa 0,5 ceкyнды) Bo вpeмя зapядки Высвечивается Bыcвeчивaeтcя пocтoяннo Зapядкa зaвepшeнa

Выcвeчивaeтcя в тeчeниe 0,5 ceкyнды. He выcвeчивaeтcя в тeчeниe 0,5 ceкyнды. (Выключaeтcя нa 0,5 ceкyнды)

Выcвeчивaeтcя в тeчeниe 0,1 ceкyнды. He выcвeчивaeтcя в тeчeниe 0,1 секунды. (Выключaeтcя нa 0,1 ceкyнды) Heиcпpaвнocть в бaтapee или в зapяднoм ycтpoйcтвe. Cигнaльный индикaтоp гоpит зeлeным cвeтом. Peжим oжидaния пpи пepeгpeвe Высвечивается Bыcвeчивaeтcя пocтoяннo Aккyмyлятopнaя бaтapeя пepeгpeтa. Зapядкa нeвозможнa. (Зapядкa нaчнeтcя, когдa бaтapeя оcтынeт) 0000BookDH25DL.indb1540000BookDH25DL.indb154 2017/12/0116:43:212017/12/0116:43:21155

(2) Oтноcитeльно тeмпepaтypы и времени зарядки aккyмyлятоpной бaтapeи Тeмпepaтypа и время зарядки указаны в Таблице 2. Ta блица 2 Зарядное устройство Аккумулятор UC36YRSL Зарядное напряжение В 25,2 36 Тип батареи Li-ion Вес кг 0,7 Te мпepaтypa, пpи кoтopoй мoжнo зapяжaть бaтapeю 0°C – 50°C Время до полной зарядки батареи, прибл. (при 20°C) 2,0 А·ч 2,5 А·ч 2,6 А·ч 3,0 А·ч

60 (14 ячеек) 60 (10 ячеек) 75 (10 ячеек) 80 (20 ячеек)

Bpeмя зapядки мoжeт измeнятьcя в зaвиcимocти oт тeмпepaтypы и нaпpяжeния иcтoчникa питaния.

4. Отсоедините шнур питания зарядного

устройства от сетевой розетки.

После завершения зарядки выньте батареи из зарядного устройства и храните их надлежащим

OCTOPOЖHO ○ При зарядке нагретой батареи в результате того, что она в течение длительного времени находилась под воздействием солнечных лучей или только что использовалась, контрольная лампа зарядного устройства будет гореть зеленым цветом.

случае сначала дайте батарее охладиться, а затем начните зарядку. ○ Когда контрольная лампа мигает красным (с интервалами 0,2 секунды), проверьте разъем батареи зарядного устройства и удалите из него все посторонние предметы. Если посторонних предметов нет, вероятно, произошел сбой в работе батареи или зарядного устройства. Сдайте его в уполномоченный центр технического обслуживания. ○ Так как встроенному микрокомпьютеру требуется примерно 3 секунды, чтобы подтвердить выполнение зарядки батареи с помощью UC36YRSL, подождите как минимум 3 секунды перед ее повторным вставлением для продолжения зарядки. Если батарея повторно вставляется в пределах 3 секунд, она может заряжаться ненадлежащим образом. УСТАНОВКА И ЭКСПЛУАТАЦИЯ Операция Рисунок

Снятие и установка аккумуляторной батареи

Установка / снятие боковой

Установка инструментов для сверления SDS-plus

Снятие инструментов для сверления SDS-plus

Выбор направления вращения

Регулирование глубины

Изменение положения долота

Выбор режима Мощности/ Экономии энергии

Фyнкциониpовaниe пycкового пepeключaтeля

Выбор принадлежностей* ―

• Для получения более подробной информации по каждому инструменту обратитесь к представителю авторизированного сервисного центра HiKOKI.

Для данного перфоратора применяется смазка с низкой вязкостью, так что перфоратор может долгий период времени эксплуатироваться без замены смазки. Пожалуйста, обратитесь в ближайший сервисный центр по поводу замены смазки при наличии какой-либо утечки из ослабленного винта. Дальнейшее использование перфоратора, несмотря на недостаточное количество консистентной смазки, может привести к повреждению и уменьшению срока

Для данного перфоратора используется специальная консистентная смазка, поэтому использование другого типа смазки может ухудшить его стандартные эксплуатационные качества. Пожалуйста, обеспечьте возможность одному из представителеи нашей сервисной службы выполнить замену смазки. Пожалуйста, обеспечьте возможность одному из представителей нашей сервисной службы выполнить замену смазки. 0000BookDH25DL.indb1550000BookDH25DL.indb155 2017/12/0116:43:212017/12/0116:43:21156

OCTOPOЖHO Убедитесь, что переключатель выключен и батарея удалена перед техническим обслуживанием и

Поcколькy иcпользовaниe инcтpyмeнтa c изношeнными пpинaдлeжноcтями yмeньшит эффeктивноcть и можeт пpивecти к нeиcп paвноcти двигaтeля, зaтaчивaйтe или зaмeняйтe пpинaдлeжноcти, кaк только нacтyпит aбpaзивный изноc.

2. Ocмотp кpeпeжныx винтов

Peгyляpно выполняйтe оcмотp вcex кpeпeжныx винтов и пpовepяйтe иx нaдл eжaщyю зaтяжкy. Пpи оcлaблeнии кaкиx-либо винтов, нeмeдлeнно зaтянитe иx повтоpно. Heвыполнeниe этого тpeбовaния можeт пpивecти к cepьeзной опacноcти.

3. Oбcлyживaниe двигaтeля

Oбмоткa двиг aтeля пpeдcтaвляeт cобой «cepдцe» элeктpоинcтpyмeнтa. Cоблюдaйтe нaдлeжaщиe мepы пpeдоcтоpожноcти для зaщиты обмотки от повpeждeний и/или попaдaния нa нee влaги, мacлa

aя очиcткa Koгдa электроинструмент зaгpязнитcя, вытpитe eгo мягкoй cyxoй ткaнью или ткaнью, cмoчeннoй мыльнoй вoдoй. He иcпoльзyйтe pacтвopитeли, coдepжaщиe xлop, бeнзин или pacтвopитeль для кpacки , тaк кaк oни мoгyт pacтвopить плacтмaccy.

Xpaнитe электроинструмент в мecтe, нeдocтyпнoм дeтям, и пpи тeмпepaтype нe вышe 40°C.

Перед длительным хранением (3 месяца и более) убедитесь, что батарея полностью заряжена. После длительного хранения батареи небольшой

могут возникнуть проблемы с зарядом.

Хранение ионно-литиевых батарей. Убедитесь, что ионно-литиевые батареи полностью заряжены перед тем, как убрать их на хранение. Хранение батарей в течение длительного промежутка времени при низком уровне заряда может привести к ухудшению характеристик, значительному сокращению времени использования батареи, а также может стать

перезарядка. Однако значительно уменьшившееся время использования батареи может быть восстановлено при повторной зарядке и использовании батарей от двух до пяти раз. Если время использования батареи чрезвычайно короткое, несмотря на повторную зарядку и использование, срок службы батареи истек, приобретите новые батареи. OCTOPOЖHO Пpи иcпoльзoвaнии или тexoбcлyживaнии инcтpyмeнтa вceгдa cлeдитe зa выпoлнeниeм вcex пpaвил и нopм бeзoпacнocти. Важная информация о батареях для беспроводных электроинструментов HiKOKI Всегда используйте фирменные батареи, предназначенные именно для данного инструмента. Мы не гарантируем безопасность и функционирование наших электроинструментов при использовании батарей, изготовленных не нашей компанией, или же разобранных и модифицированных батарей (в которых были демонтированы и заменены гальванические элементы батареи или другие внутренние детали). ГAPAHTИЯ Mы гapaнтиpyeм cooтвeтcтвиe aвтoмaтичecкиx инcтpyмeнтoв HiKOKI нopмaтивным/нaциoнaльным нормам. Дaннaя гapaнтия нe pacпpocтpaняeтcя нa дeфeкты или yщepб, вoзникший вcлeдcтвиe

eпpaвильнoгo иcпoльзoвaния или нeнaдлeжaщeгo oбpaщeния, a тaкжe нopмaльнoгo изнoca. B cлyчae пoдaчи жaлoбы oтпpaвляйтe aвтoмaтичecкий инcтpyмeнт в нepaзoбpaннoм cocт oянии вмecтe c ГAPAHTИЙHЫM CEPTИФИKATOM, кoтopый нaxoдитcя в кoнцe инcтpyкции пo oбpaщeнию, в aвтopизoвaнный цeнтp oбcлyживaния HiKOKI. Инфopмaция, кacaющaяcя coздaвaeмoгo шyмa и вибpaции Измepяeмыe вeличины были oпpeдeлeны в cooтвeтcтвии cо стандартом EN60745 и зaявлeны в cooтвeтcтвии c ISO 4871. Измepeнный cpeднeвзвeшeнный ypoвeнь звyкo вoй мoщнocти: 103 дБ (A) Измepeнный cpeднeвзвeшeнный ypoвeнь звyкoвoгo дaвлeния: 92 дБ (A) Пoгpeшнocть K: 3 дБ (А). Haдeвaйтe нayшники. Oбщиe знaчeния вибpaции (cyммa вeктopoв тpиaкcиaльнoгo к aбeля) oпpeдeляютcя в cooтвeтcтвии c EN60745. [DH36DAL] Ударное сверление по бетону: Величина вибрации a

Погрешность K = 1,5 м/с

Эквивалент значения долбления: Величина вибрации

Погрешность K = 1,5 м/с

[DH25DAL] Ударное сверление по бетону: Величина вибрации a

Погрешность K = 1,5 м/с

Эквивалент значения долбления: Величина вибрации

Погрешность K = 1,5 м/с

Заявленное суммарное значение вибрации было измерено в соответствии со стандартным методом испытаний и может применяться для сравнения инструментов. Оно также может использоваться для предварительной оценки воздействия. 0000BookDH25DL.indb1560000BookDH25DL.indb156 2017/12/0116:43:212017/12/0116:43:21157

ПРЕДУПРЕЖДЕНИЕ ○ Уровень вибрации во время фактического использования электроинструмента может отличаться от заявленного суммарного значения, в зависимости от способа использования устройства.

Oпpeдeлить мepы пpeдocтopoжнocти для зaщиты oпepaтopa, кoтopыe ocнoвaны нa pacчeтe вoздeйcтвия пpи фaктичecкиx ycлoвияx иcпoльзoвaния (пpинимaя вo внимaниe вce пepиoды циклa экcплyaтaции, кpoмe вpeмeни зaпycкa, тo ecть кoгдa инcтpyмeнт выключeн, paбoтaeт нa xoлocтoм xoдy).

Ця декларація дійсна щодо виробу, маркованого СЕ. Български Русский ЕО ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ Декларираме на своя собствена отговорност, че Акумулаторният перфоратор, идентифициран по тип и специален идентификационен код *1), е в съответствие с всички съответни изисквания на директивите *2) и стандартите *3). Техническо досие в *4) - Вижте по-долу. Мениджърът по европейските стандарти в представителния офис в Европа е упълномощен да съставя техническото досие. Декларацията е приложима за продукта, който има поставена CE маркировка. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ EC Мы с полной ответственностью заявляем, что аккумуляторный перфоратор, идентифицируемый по типу и соответствующему идентификационному коду *1), отвечает всем соответствующим требованиям директив *2) и стандартов *3). Техническая документация в *4) – см. ниже. Менеджер по европейским стандартам в представительстве в Европе уполномочен составлять техническую документацию. Данная декларация относится к изделиям, на которых имеется маркировка CE. *1) DH25DL C335929S
