BRUKSANVISNING DH 25DL HiKOKI

4. Rengöring av utsidan

6. Undlad at anvende batteriet til andre formål end dem,

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

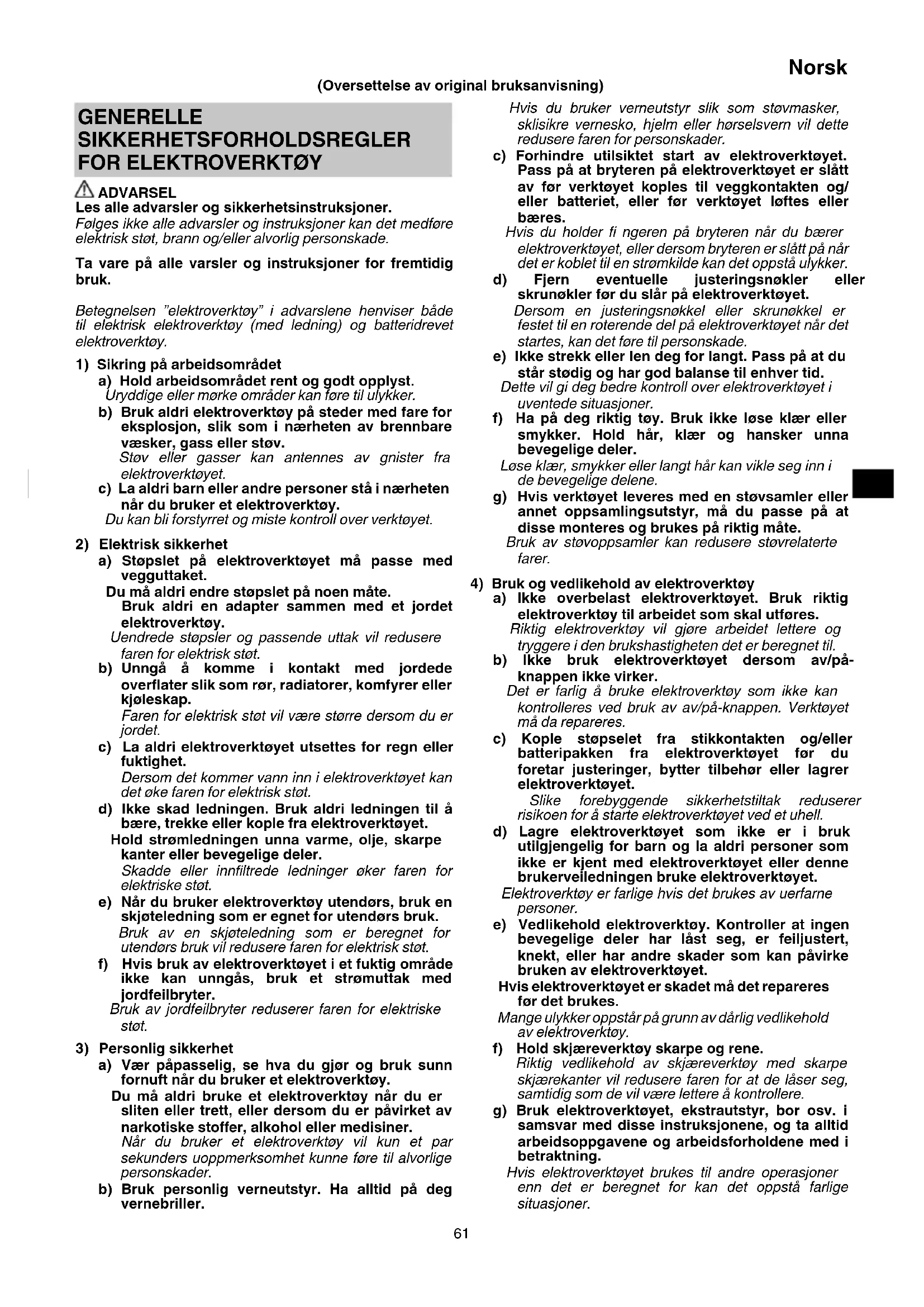

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller innfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETS FORHOLDSREGLER

Støyeksponeringen kan føre til tap av hørsel.

2. Bruk ekstra håndtak hvis de(t) følger med verktøyet.

skjæretilbehøret kan komme i kontakt med skjulte ledninger når du arbeider. Skjæretilbehør med en strømførende ledning kan gjøre at metalldeler på verktøyet også blir strømførende og dermed gi brukeren elektrisk støt. FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

5. Når maskinen brukes kontinuerlig, kan det forekomme

overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.

6. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

7. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

8. Før du begynner å bryte, hugge eller bore i vegger, gulv

eller tak, må du være helt sikker på at gjenstander som strømkabler eller ledninger ikke er gravd inn i disse.

9. Sørg for at strømbryteren står på AV. Dersom batteriet

er installert mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

10. Ikke ta på hardmetallskjæret ved eller like etter bruk.

Hardmetallskjæret blir svært varmt under bruk og kan gi alvorlige brannskader.

11. Hold alltid godt i karosserihåndtaket og sidehåndtaket til

strømverktøyet. Ellers kan motkraften som produseres føre til unøyaktige og selv farlig drift.

12. Ha alltid på deg støvmaske

Du må ikke inhalere skadelig støv som er generert i boring- eller meislingsdrift. Støvet kan være en fare for din og tilskuernes helse.

13. Se etter at batteriet er skikkelig satt i. Hvis det er bare en

tanke løst kan det falle ut og resultere i uhell.

14. For å forhindre ulykker må du sørge for å slå av bryteren

og trekke ut batteriet før du endrer tilbehør, lagrer, bærer eller ikke bruker verktøyene.

15. Montering av boringsbiten

○ Sørg for at du slår av bryteren og trekker ut batteriet for å forhindre ulykker. ○ Når du bruker verktøy som kulepunkter, boringsbiter osv., må du sørge for at du bruker de ekte delene som er laget av vårt selskap. ○ Rengjør spindelholdedelen av boringsbiten. ○ Kontroller låsingen ved å trekke i drillbiten.

17. Rotasjon + hamring

Når boringsbiten rører ved konstruksjonsjernstangen, vil biten stanse umiddelbart og rotasjonshammeren vil reagere for å dreie. Derfor må du stramme sidehåndtaket godt, og holde i karosserihåndtaket og sidehåndtakene.

○ For å bore i tre- eller metallmateriale ved bruk av boringsfestet og festeadapteren (ekstra tilbehør). ○ Påføring av mer kraft enn nødvendig vil ikke bare fremskynde arbeidet, men vil også forringe kanttuppen av boringsbiten og redusere servicelevetiden for rotasjonshammeren. ○ Boringsbiten kan løsne når du trekker ut rotasjonshammeren fra det borede hullet. For uttrekking er det viktig å bruke en skyvebevegelse. ○ Ikke forsøk å bore ankerhull eller hull i betongen med maskinen stilt inn i kun rotasjon-funksjonen. ○ Ikke forsøk å bruke borhammeren i rotasjon- og slåmodus med drillchucken og chuckadapteren montert. Dette vil forkorte servicelevetiden til hver komponent i maskinen betydelig.

19. Velge strøm-/lagringsmodus

○ Slagkraften på boremaskinen kan økes eller senkes for å tilpasse ønsket anvendelse, ved å regulere skift-knotten som vist på Fig. 11. Reguler kraften til den passer til ønsket anvendelse. ○ Ikke bor hull i tre i “Sparings” modulen. Dette er sannsynlig at motoren vil brenne ut fordi den kan låse seg opp på grunn av for lite strøm. 0000BookDH25DL.indb620000BookDH25DL.indb62 2017/12/0116:43:012017/12/0116:43:0163 Norsk

ADVARSEL ANGÅENDE LITHIUM-ION

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til et annet formål enn de som er

7. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask

ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du fi nner rust, ekkel lukt, overoppheting, misfarging,

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig. SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. DH25DL / DH25DAL / DH36DL / DH36DAL: Oppladbar borhammer Les alle advarsler og sikkerhetsinstruksjoner. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. V Merkespenning

Vekt Betong Stål Tre Treskrue Hamring eneste funksjon Rotasjon eneste funksjon Rotasjon- og hammerfunksjon Slå PÅ Slå AV 0000BookDH25DL.indb630000BookDH25DL.indb63 2017/12/0116:43:022017/12/0116:43:0264 Norsk Koble fra batteriet Medurs rotasjon Moturs rotasjon

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 158. Standard tilbehør kan endres uten varsel. ANVENDELSE Rotasjon- og hammerfunksjon ○ Bore forankringshull ○ Slagboring i betong ○ Bore hull i fl iser Rotasjon eneste funksjon ○ Boring i stål eller tre (med ekstra tilbehør) ○ Stramme maskinskruer, treskruer (med ekstra tilbehør) Kun hammerfunksjon (Bare modell DH25DAL og DH36DAL) ○ Lett meisling av betong, sporgraving og kanting. SPESIFIKASJONER Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 158. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

4. Koble laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Ved fullført lading skal batteriet tas ut av laderen og oppbevares forsvarlig. FORSIKTIG ○ Hvis batteriet lades opp mens det er varmt fordi det har lagt for lenge i direkte sollys eller fordi batteriet akkurat har vært i bruk, lyser pilotlampen grønt. I dette tilfellet må batteriet kjøles ned før ladingen starter. ○ Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. ○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med UC36YRSL er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

Handling Figur Side Ta ut og sette inn batteriet 1

Velge rotasjonsretning

Endre meislingsposisjonen

• For detaljert informasjon om hvert verktøy, kontakt et HiKOKI-autorisert servicesenter. SMØRING Fett med lav viskositet skal brukes på denne slagboremaskinen slik at den kan brukes over en lang periode uten å skifte smøringen. Vennligst ta kontakt med nærmeste service forhandler for skifting av smøring dersom smøring lekker fra løsnede skruer. Videre bruk av slagboremaskinen tross mangel på smøring kan gjøre skade og redusere maskinens levetid. FORSIKTIG Bare den spesifi serte smøringen må brukes i denne maskinen, bruk av andre typer smøring vil kunne gi negativ virkning på maskinens funksjon. Vennligst kontakt våre service agenter for skifting av smøring.

VEDLIKEHOLD OG INSPEKSJON

FORSIKTIG Sørg for at du slår av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

1. Inspiserer verktøyet

Da bruk av sløve verktøy vil forringe eff ektiviteten og føre til mulig feilfungerende motor, bør verktøyet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve ”hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Rengjøring på utsiden

Oppbevar elektroverktøyet på et sted der temperaturen er mindre enn 40 °C og utenfor barns rekkevidde. 0000BookDH25DL.indb650000BookDH25DL.indb65 2017/12/0116:43:022017/12/0116:43:0266 Norsk MERK Påse at batteriet er fulladet før lagring i en lengre periode (3 måneder eller mer). Et batteri med liten kapasitet kan være ute av stand til å kunne lades etter å ha vært lagret i en lengre periode. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Lagring av batteriene i lengre tid med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871. Målt A-veid lydeff ektnivå: 103 dB (A) Målt A-veid lydtrykknivå: 92 dB (A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745. [DH36DAL] Hammerboring i betong: Vibrasjonsutslippsverdi

Usikkerhet K = 1,5 m/s

Tilsvarende meislingsverdi: Vibrasjonsemisjonsverdi

Usikkerhet K = 1,5 m/s

[DH25DAL] Hammerboring i betong: Vibrasjonsutslippsverdi a

Usikkerhet K = 1,5 m/s

Tilsvarende meislingsverdi: Vibrasjonsemisjonsverdi

Usikkerhet K = 1,5 m/s
