РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD84X9000 SONY

Инструкция по эксплуатации

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в

• Инструкции “Порядок установки настенного монтажного кронштейна” содержатся в данной инструкции по эксплуатации телевизора.

• На иллюстрациях, используемых в этой инструкции, изображена модель KD-84X9000, если не указано иное.

• На иллюстрациях, используемых в этой инструкции, изображен пульт ДУ модели RM-GD025, если не указано иное.

• Перед включением телевизора прочтите раздел “стр. 33 (Сведения по безопасности)”. Сохраните это руководство для обращения к нему в дальнейшем. Информация о торговых

Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах. DLNA®, логотип DLNA и DLNA CERTIFIED® являются товарными знаками, знаками обслуживания или знаками сертификации компании Digital Living Network Alliance. Произведено по лицензии компании Dolby Laboratories. Dolby и логотип с двойной буквой D являются торговыми марками компании Dolby Laboratories. “BRAVIA” и являются торговыми марками компании Sony Corporation. TrackID являются торговыми знаками или зарегистрированными торговыми знаками Sony Mobile Communications AB. Технология распознавания музыки и видео и взаимосвязанные данные предоставлены Gracenote®. Gracenote является промышленным стандартом в технологии распознавания музыки и предоставлении взаимосвязанного контента. Для получения дополнительной информации посетите сайт www.gracenote.com. CD, DVD, Blu-ray Disc, а также взаимосвязанные музыкальные и видеоданные от Gracenote, Inc., авторское право © 2000 по настоящее время Gracenote. Программное обеспечение Gracenote, авторское право © 2000 по настоящее время Gracenote. К данному продукту и сервису относится один или несколько патентов Gracenote. Для получения информации об имеющемся перечне соответствующих патентов Gracenote обращайтесь к веб-сайту Gracenote. Gracenote, CDDB, MusicID, MediaVOCS, лого и логотип Gracenote, а также лого “Powered by Gracenote” являются зарегистрированными товарными знаками или товарными знаками Gracenote в США и/или других

Opera® Browser from Opera Software ASA. Copyright 1995-2012 Opera Software ASA. All rights reserved. Wi-Fi Direct является товарным знаком компании Wi-Fi Alliance. Логотипы “Blu-ray Disc”, “Blu-ray”, а также “Blu-ray Disc” являются товарными знаками Blu-ray Disc Association. “Sony Entertainment Network logo” и “Sony Entertainment Network” являются торговыми марками компании Sony Corporation. “ ” и “SimulView” являются товарными знаками Sony Computer Entertainment Inc. (кроме Гонконга) является зарегистрированной торговой маркой DVB Project. Расположение идентифицирующей

Этикетки с номером модели и характеристиками источника питания (в соответствии с применимыми правилами по технике безопасности) расположены на задней панели телевизора.3

Сведения об этом руководстве (Инструкция по эксплуатации) В этом руководстве содержатся сведения о подготовке телевизора к работе. Дополнительные сведения об использовании телевизора BRAVIA см. в “Электронной инструкции”. Инструкция по эксплуатации Электронная

(i-Manual) Содержит информацию о настройке телевизора, как то: подключения, первоначальная настройка и основные операции. Для получения дополнительных сведений нажмите кнопку i-MANUAL. Содержит описание способов использования всех функций. Сведения о том, как использовать i-Manual, см. в стр. 25.Изображения и иллюстрации, приведенные в настоящем руководстве, могут отличаться от используемых в реальных моделях.D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU01TOC.fm KD-84X9000 4-437-553-11(1)

........... w; Выбор различных функций и установок (Меню Дом) ........................22 Просмотр видео в Интернете...............................................................24 Поиск инструкций Поиск указаний в электронной инструкции (i-Manual)

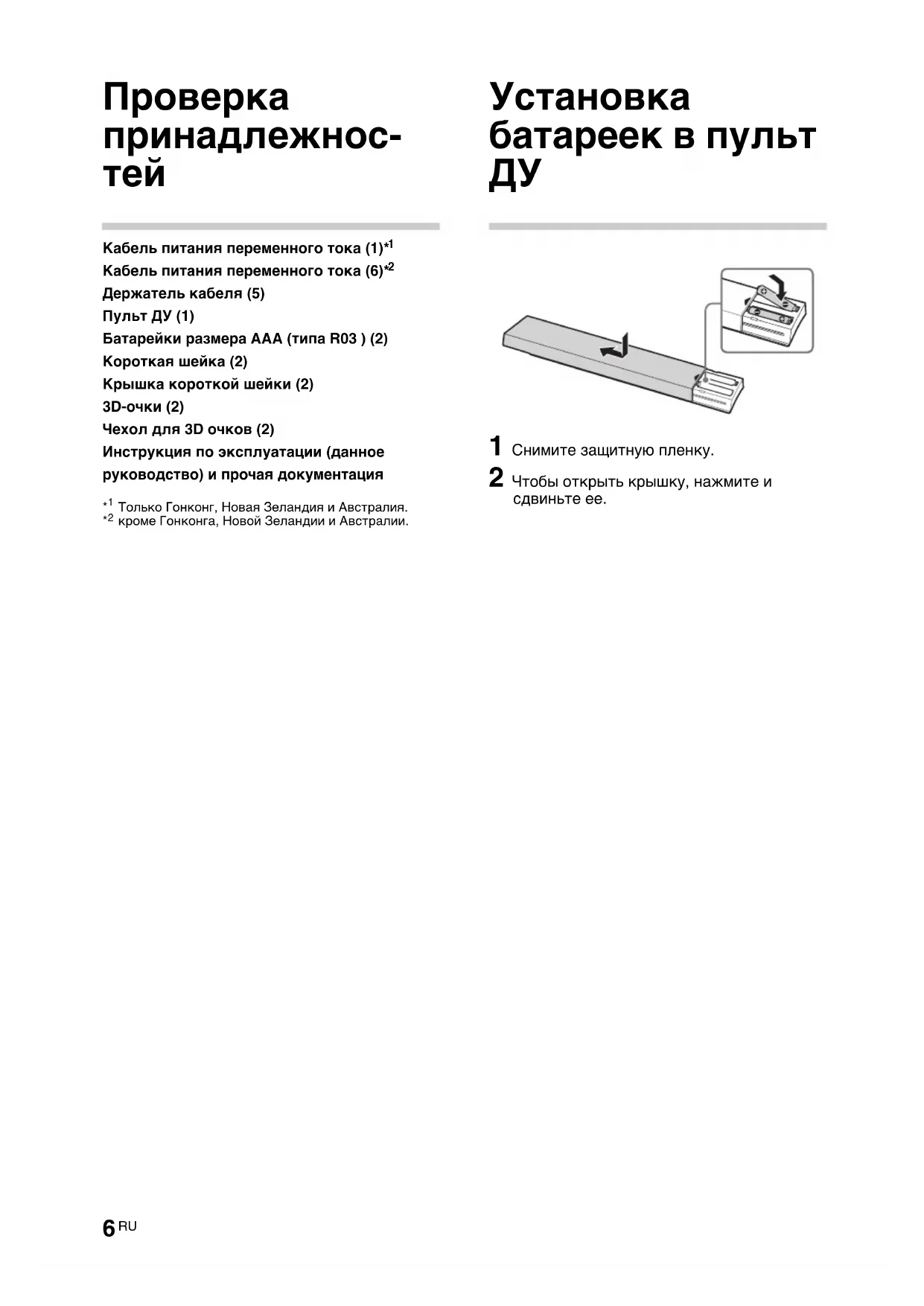

Кабель питания переменного тока (1)*

Кабель питания переменного тока (6)*

Держатель кабеля (5) Пульт ДУ (1) Батарейки размера AAA (типа R03 ) (2) Короткая шейка (2) Крышка короткой шейки (2) 3D-очки (2) Чехол для 3D очков (2) Инструкция по эксплуатации (данное руководство) и прочая документация

Только Гонконг, Новая Зеландия и Австралия.

кроме Гонконга, Новой Зеландии и Австралии.

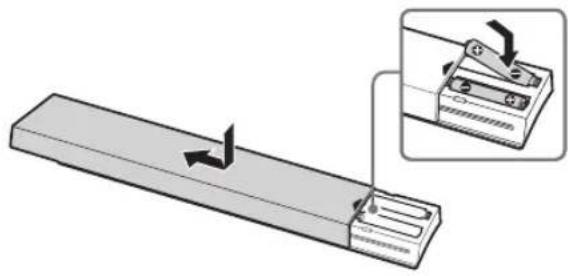

1 Снимите защитную пленку. 2 Чтобы открыть крышку, нажмите и сдвиньте ее.D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU03STU.fm KD-84X9000 4-437-553-11(1)

Чтобы не допустить повреждения телевизора, при установке настольной подставки прочтите и исполняйте нижеуказанные инструкции. В следующих инструкциях указывается, как превратить напольную подставку в настольную подставку. Перед тем как отсоединить напольную подставку, выполните следующие действия. Положите на пол картонную крышку. Поместите оба буфера на нижних углах на картонную крышку. Положите защитный пакет от телевизора сверху на буферы. Телевизор с напольной подставкой Телевизор с настольной подставкой

Нижние угловые буферы

• Отсоединяйте напольную подставку от телевизора только в том случае, если требуется установить настольную подставку или соответствующие принадлежности. 1 Сдвиньте крышки шейки вверх, чтобы снять их с напольной подставки. 2 Выкрутите винты, которыми напольная подставка прикреплена к телевизору.

• Сохраните снятые винты в надежном месте. Эти винты будут использоваться для настольной подставки. 3 Отсоедините телевизор от напольной подставки и положите на картонную крышку. Поддерживайте телевизор во время замены шеек, чтобы он не опрокинулся. Отсоединение напольной подставки от

1 Выкрутите винты снизу напольной подставки и отсоедините длинные шейки от основания.

2 Присоедините короткие шейки к основанию винтами, которые были выкручены при выполнении шага 1, “Сборка настольной подставки” (стр. 9).

Винт (M6 × 20) (8) Винт (M6 × 20) (4) Длинные шейки

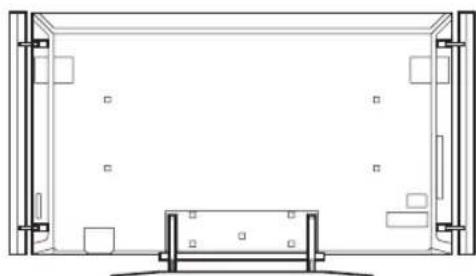

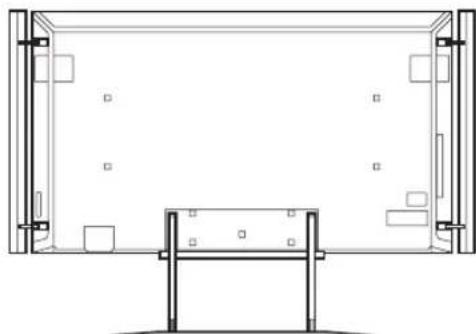

3 Установите телевизор на настольную

4 Закрепите настольную подставку с помощью винтов, которые были ранее сняты при выполнении шага 2, Отсоединение напольной подставки от телевизора (стр. 8). 5 Установите крышки коротких шеек настольной подставки.

• Убедитесь, что перед телевизором нет никаких предметов. Настольная подставка Винт (M5 × 20) Крышка коротких шеек ИК-датчикD:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU03STU.fm KD-84X9000 4-437-553-11(1)

Чтобы получить доступ к задним клеммам телевизора, установленного на стене, отрегулируйте угол динамиков, ослабив винт, как показано на рисунке.

• После установки первоначального угла динамиков обязательно затяните винт. Динамики можно отсоединить от телевизора, если вы хотите использовать отдельную аудиосистему (например, систему домашнего кинотеатра). Далее приведены инструкции по снятию

1 Отсоедините кабель динамиков. 2 Выкрутите винт с нижней стороны присоединения динамика. 3 Выкрутите винт с верхней стороны присоединения динамика. 4 Потяните динамик горизонтально для его отсоединения. Повторяйте шаги с 1 по 4, чтобы снять второй динамик.

Отсоединение динамиков от телевизора

• Используйте разъем кабеля антенны толщиной не более 14 мм.

• Используйте разъем кабеля HDMI толщиной в пределах 12 мм (толщина) x 21 мм (ширина).

• Для подключения по HDMI используйте кабель HDMI производства Sony с обозначением “Высокоскоростной”. x Подключение антенны/кабеля кроме Гонконга Только для Гонконга Подключение антенны/

видеомагнитофона Кабель антенны (не входит в комплект) Кабель антенны (не входит в комплект) Кабель антенны (не входит в комплект)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU03STU.fm KD-84X9000 4-437-553-11(1)

x Подключение телеприставки/ видеозаписывающего устройства (например, DVD-рекордера) с помощью разъема HDMI кроме Гонконга

• Только HDMI 2 и HDMI 3 поддерживают разрешение 4K (располагаются сбоку телевизора). Только для Гонконга
• Только HDMI 2 и HDMI 3 поддерживают разрешение 4K (располагаются сбоку телевизора).

Телеприставка/видеозаписывающее устройство (например, DVD-рекордер) Кабель HDMI (не входит в комплект) Кабель антенны (не входит в комплект)

Телеприставка/видеозаписывающее устройство (например, DVD-рекордер) Кабель антенны (не входит в комплект) Кабель HDMI (не входит в комплект) (Продолжение)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU03STU.fm KD-84X9000 4-437-553-11(1)

x Подключение антенны/кабеля и видеомагнитофона кроме Гонконга Только для Гонконга Кабель антенны (не входит в

Кабель антенны (не входит в комплект) Кабель AV (не входит в комплект) Видеомагнитофон Кабель антенны (не входит в

Кабель антенны (не входит в комплект) Кабель AV (не входит в комплект) ВидеомагнитофонD:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU03STU.fm KD-84X9000 4-437-553-11(1)

кроме Гонконга Только для Гонконга Подключение аудио-/ видеокомпонентов DVD-рекордер Кабель антенны (не входит в

Кабель антенны (не входит в

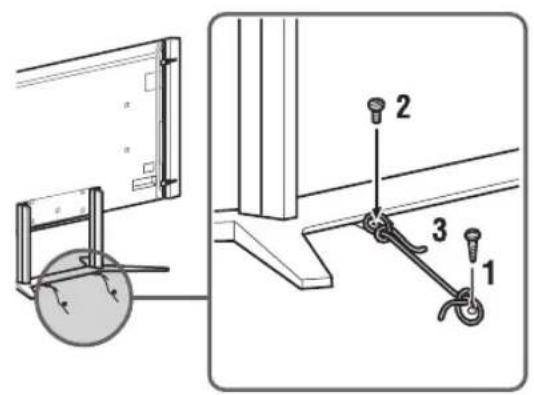

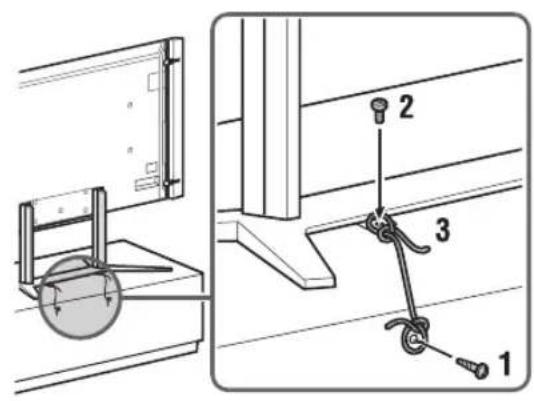

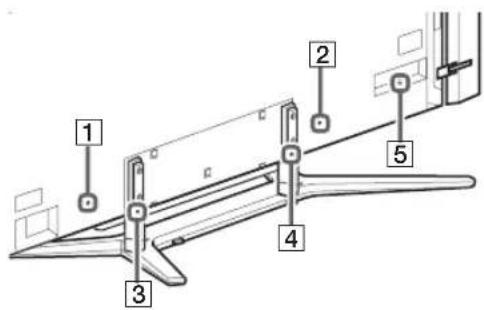

1 Закрутите шуруп (диаметром 3,8 мм, не входит в комплект) в пол или подставку для телевизора

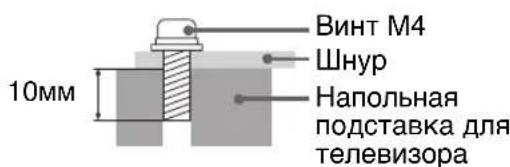

2 Закрутите крепежный винт (M4, не входит в комплект) в отверстие под винт в основании. 3 Свяжите шуруп и крепежный винт прочной бечевкой (не прилагается). Длина крепежного винта M4 зависит от диаметра шнура. См. рисунок ниже. 5: Подключение кабеля питания переменного

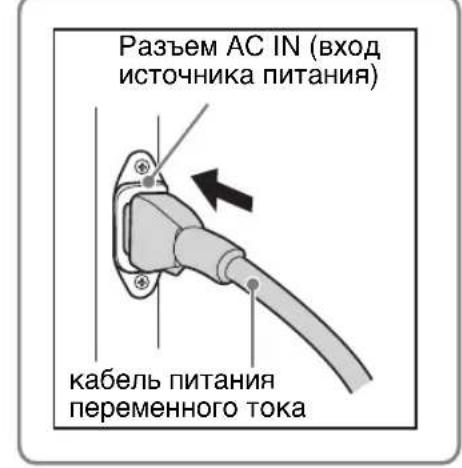

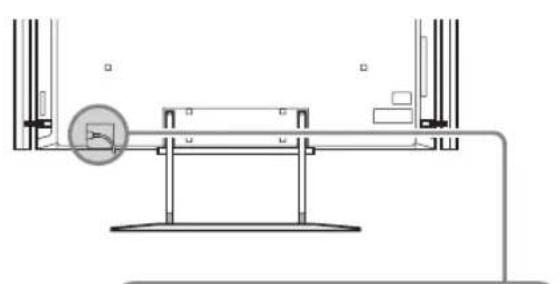

• Убедитесь, что кабель питания переменного тока полностью вставлен в гнездо AC IN. 10мм Винт M4

Разъем AC IN (вход источника питания) кабель питания переменного токаD:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU03STU.fm KD-84X9000 4-437-553-11(1)

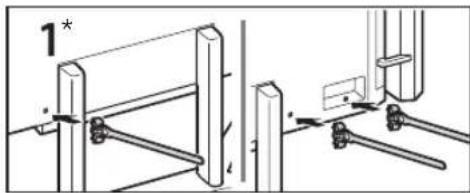

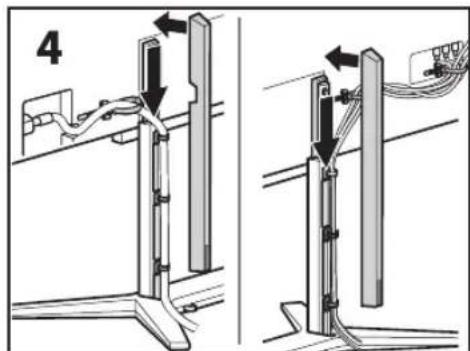

• Не скрепляйте кабель питания переменного тока вместе с другими кабелями. Напольная подставка Настольная подставка Используйте 1, 2, 3, 4, 5*

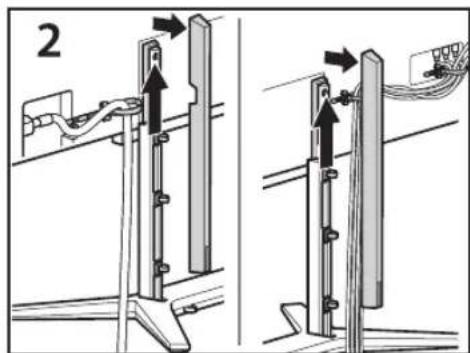

• При установке на стену прикрепите держатель кабеля под разъемами.

7: Подключение телевизора к

При подключении телевизора к Интернету можно воспользоваться множеством функций: Подробная информация об этих функциях приведена в i-Manual.

• Для подключения к Интернету требуется заключить договор с поставщиком интернет-

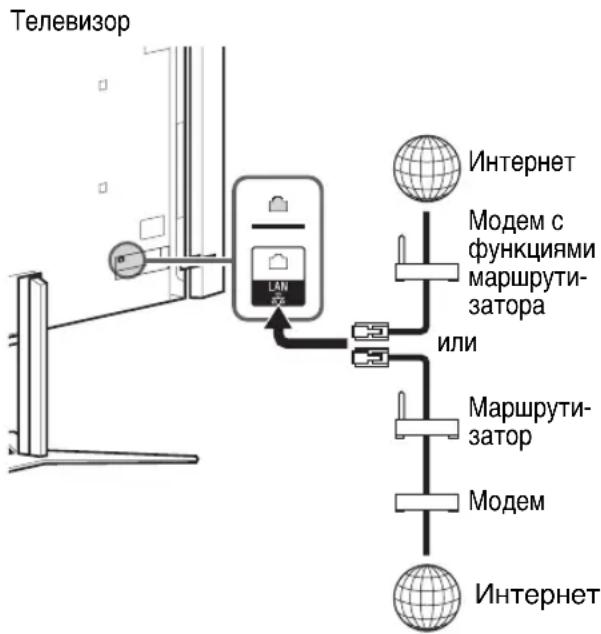

• Для установки локальной сети используйте кабель категории 7 (не прилагается). Встроенное устройство беспроводной локальной сети позволяет получить доступ к Интернету и домашней сети. С помощью этой функции можно подключиться к беспроводной локальной сети и использовать преимущества работы с сетью без использования кабеля. Перед настройкой функции беспроводной локальной сети на телевизоре убедитесь, что маршрутизатор беспроводной локальной сети уже настроен. Подготовка кабельной

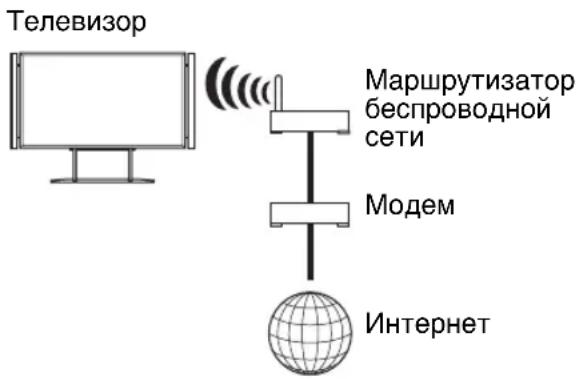

беспроводной локальной сети Маршрутизатор беспроводной

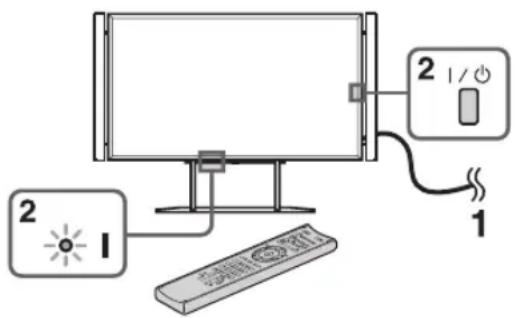

8: Первоначаль- ная настройка 1 Подключите телевизор к электрической

2 Нажмите кнопку =/1 на телевизоре. Индикатор = (питание) загорится зеленым

При первом включении телевизора на экране автоматически отобразится меню Язык (Language).

• Когда телевизор включается в первый раз должны завершиться внутренние процессы оптимизации, прежде чем можно будет выполнить первоначальную настройку. Изображение и звук выводиться не будут, а индикатор таймера на передней панели телевизора будет мигать оранжевым в течение приблизительно 40 секунд. Не выключайте телевизор во время этого процесса. Для некоторых телевизоров этот процесс выполняется на заводе. 3 Нажмите F/f/G/g для выбора элемента, затем нажмите . Следуйте указаниям, появляющимся на

Сортировка прогр.: Эта функция позволяет изменить порядок аналоговых каналов, сохраненных в памяти телевизора. 1 Нажмите F/f выберите канал, который требуется переместить в другое положение, затем нажмите . 2 Нажмите F/f выберите другое положение для канала, затем

• Каналы можно также настроить вручную. Настройка сети: Обеспечивает установку подключения к Интернету. Выберите “Авто” для автоматического подключения к сети. Выберите “Индивидуальный” для подключения вручную. В случае отсутствия подключения к Интернету или для настройки в дальнейшем выберите

• Если используется технология обеспечения безопасности WEP, выберите “Индивидуальный” t “Беспроводная настройка” t “Сканировать”. Затем выберите название сети (SSID), к которой необходимо подключиться. Если найти необходимое название сети не удается, выберите “[Ввод вручную]” и нажмите для ввода названия.• Используйте дополнительный USB-адаптер для беспроводной LAN сети, чтобы связаться с беспроводным маршрутизатором (или точкой доступа) при частоте 5 ГГц. Вставьте USB-адаптер для беспроводной LAN сети в соответствующий разъем и настройте “Режим ожидания для Wi-Fi Direct” со значением “Выкл.”. Нажмите HOME, а затем выберите “Установки” t “Сеть” t “Режим ожидания для Wi-Fi Direct” t “Выкл.”.• Чтобы настроить“Настройка сети” позднее, нажмите HOME, а затем нажмите “Установки” t “Сеть” t “Настройка сети”.D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU04SAF.fm KD-84X9000 4-437-553-11(1)

Èñïîëüçîâàíèå òåëåâèçîðà BRAVIA Просмотр телевизора 1 Включите телевизор. Чтобы включить телевизор, нажмите на нем или на пульте ДУ кнопку =/1. 2 Выберите режим. 3 Выберите телевизионный канал или источник входа. x Выбор цифровых каналов Используйте 0-9. Для выбора каналов с номерами 10 и выше следующую цифру следует вводить достаточно быстро.

Эта функция позволяет использовать мощные возможности 3D-развлечений, например игры в стереоскопическом формате 3D и 3D-диски Blu-ray. Относительно настроек 3D или просмотра 3D-содержимого см. i-Manual. Просмотр 3D-материалов Часто используемые кнопки

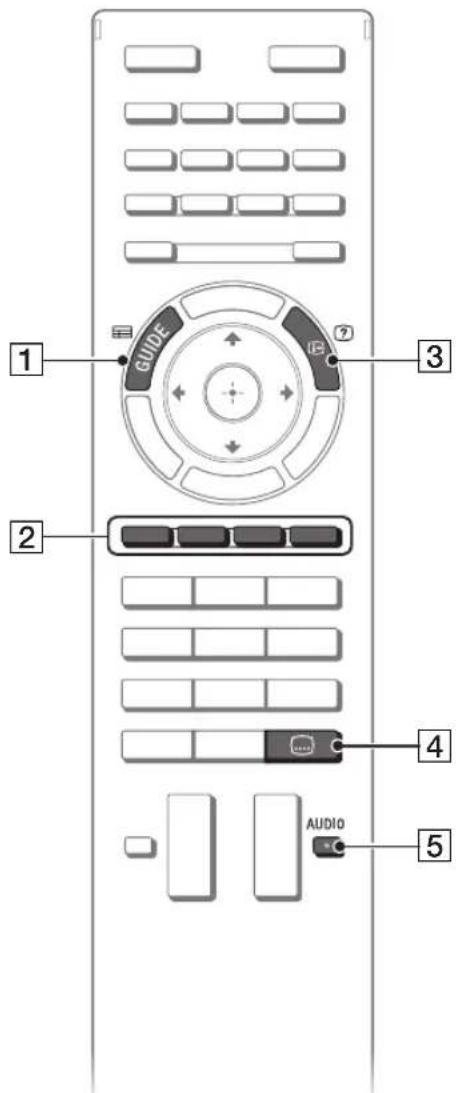

1 GUIDE Отображает цифровой телегид. (доступен только в странах/регионах с поддержкой цифрового экранного телегида (EPG)). 2 Цветные кнопки Если цветные кнопки доступны, на экране отобразится руководство по их использованию. 3 / Информация/отобразить телетекст Отображает номер канала, сведения о программах и часы. 4 Настройка субтитров Можно включать или выключать субтитры прямо во время просмотра цифровых телепередач. 5 AUDIO Можно выбрать звук низкочастотного динамика или второй язык во время просмотра многоканальных (только цифровых) телепередач.D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU04SAF.fm KD-84X9000 4-437-553-11(1)

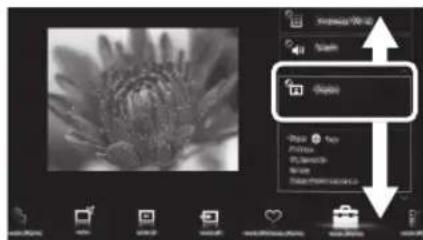

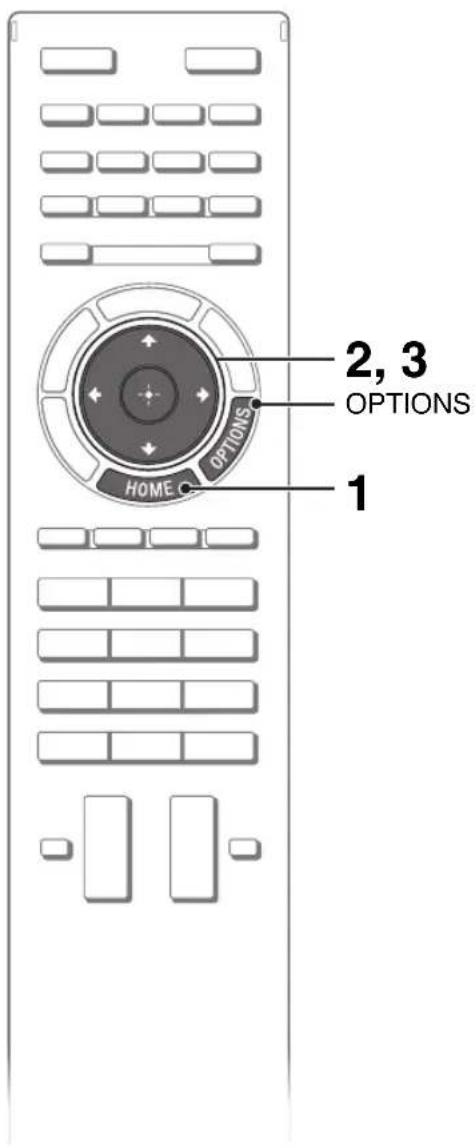

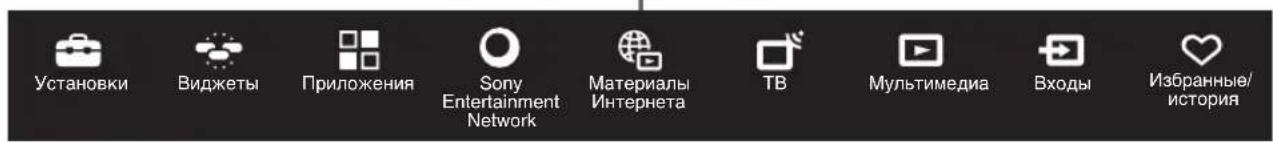

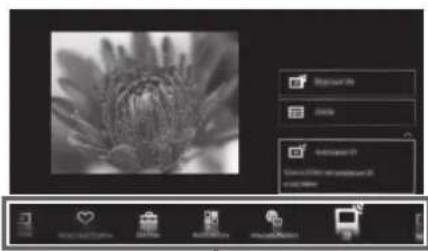

Выбор различных функций и установок (Меню Дом) Функции телевизора можно выбрать в меню Дом.Ниже приведен пример выбора элемента и изменения установок телевизора. 1 Нажимать HOME. 2 Нажмите G/g для выбора категории (Установки). Справа появится содержание “Установки”.См. стр. 23 (Список категорий) для всех категорий. 3 Нажмите F/f для выбора “Дисплей”, затем выберите . 4 Измените установки. x Выход из меню “Дом” Нажимать HOME. x Для выбора используйте кнопку OPTIONS. Нажимать OPTIONS.Отображается список удобных функций и ярлыков меню. Элементы меню изменяются в зависимости от используемого входа и/или материала. 2, 3

Доступные категории зависят от региона и страны. Список категорий

Предоставляет установки (например, установки изображения, звука, сигнала нажатия клавиш), позволяющие настраивать телевизор.

Обеспечивает доступ к интернет-службе “Виджеты”.

Запускает приложения, для которых необходим доступ к

Sony Entertainment Network Обеспечивает выбор содержания в интернет-службе “SEN” (Sony Entertainment Network). Материалы Интернета Обеспечивает доступ к интернет-службам для телевизора.

Позволяет выбрать список телевизионных каналов или

Мультимедиа Обеспечивает выбор мультимедийных файлов (фото, музыки, видео) для воспроизведения в подключенном USB- устройстве или домашней сети.

Позволяет выбрать устройства, подключенные к телевизору. Избранные/история Отображает элементы в меню “Избранные” и недавно просмотренные элементы. УстановкиВиджетыПриложенияSony Entertainment NetworkМатериалы Интернета МультимедиаВходыИзбранные/историяD:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU04SAF.fm KD-84X9000 4-437-553-11(1)

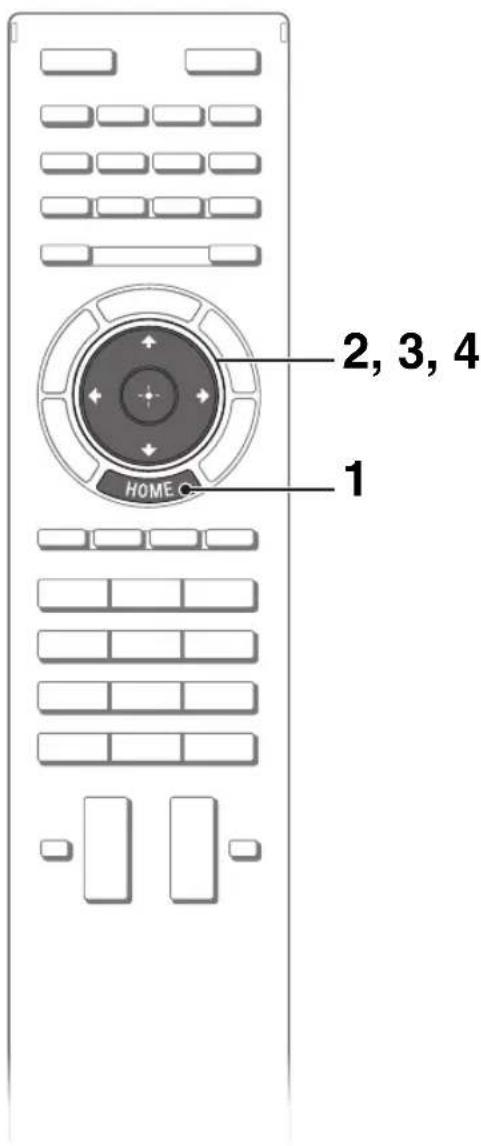

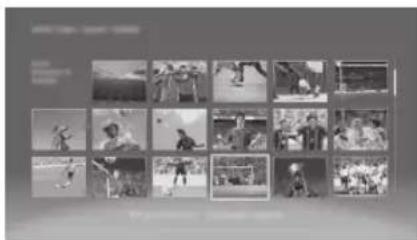

Просмотр видео в Интернете Эта функция служит в качестве инструмента доступа к интернет-материалам, предлагая различные возможности развлечений по запросу непосредственно на экране телевизора. Можно просматривать видеозаписи, в том числе фильмы и мультфильмы. Потребуется настроить широкополосное подключение к Интернету. Для получения сведений см. стр. 18 (7: Подключение телевизора к Интернету).

• При возникновении трудностей с использованием этой функции убедитесь, что подключение к Интернету настроено правильно.• Интерфейс доступа к интернет-содержанию зависит от поставщиков соответствующих услуг.
• Службы блокируют видеоматериалы в зависимости от установки телевизора “Замок от детей”. Некоторые поставщики услуг не поддерживают эту функцию.
• Чтобы обновить службы для доступа к видеоматериалам в Интернете, нажмите HOME, а затем выберите “Установки” t “Сеть” t “Обновить Интернет-содерж.”. 1 Нажимать HOME. 2 Нажмите G/g для выбора категории (Материалы Интернета). 3 Нажмите F/f для выбора “Интернет-видео”, затем выберите

4 Нажмите F/f/G/g для выделения требуемого содержания, затем

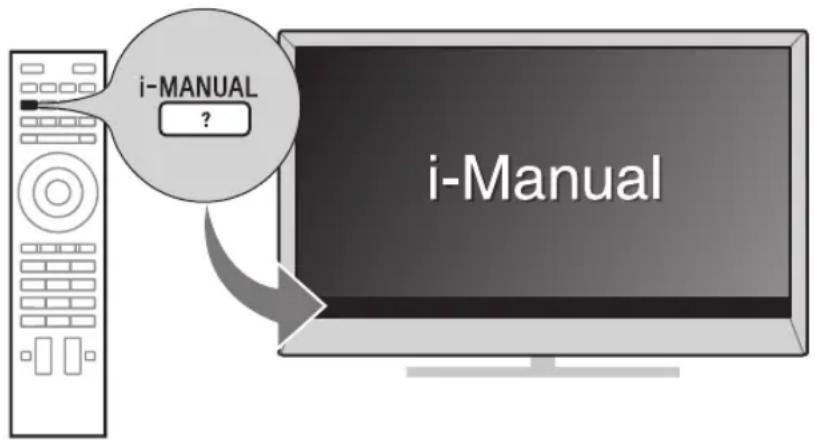

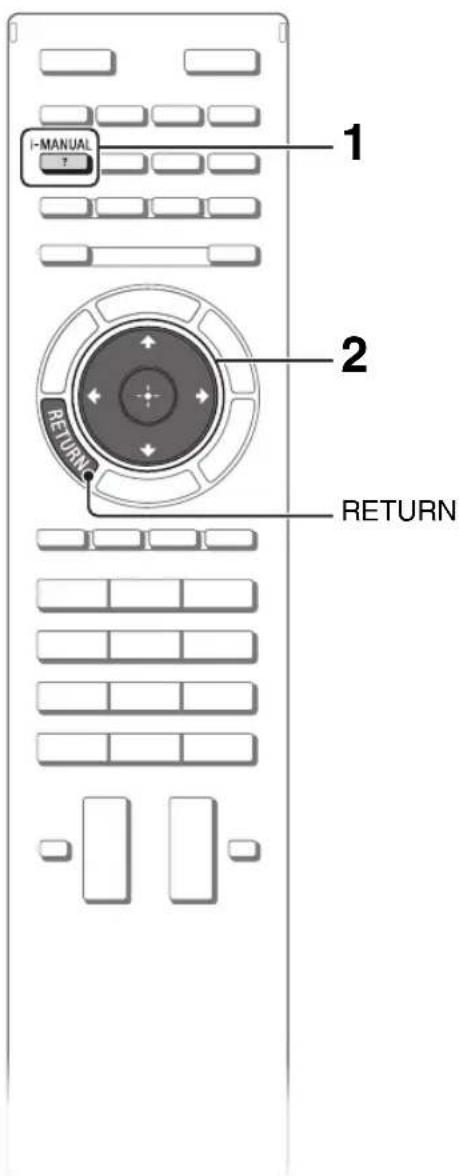

Ïîèñê èíñòðóêöèé Поиск указаний в электронной инструкции (i-Manual) Данный телевизор BRAVIA имеет встроенное руководство по эксплуатации, которое можно отобразить на экране.Чтобы получить информацию о функциях телевизора, нажмите кнопку для отображения руководства i-Manual. 1 Нажимать i-MANUAL. 2 Выберите элемент. 1 Нажмите G/g, чтобы выбрать элемент. 2 Нажмите F/f/G/g для выбора элемента, затем нажмите .Отобразится страница выбранного элемента.

• Переходить по страницам можно с помощью G/g. Нажмите RETURN для возврата к предыдущей странице.

При появлении полосы прокрутки нажмите f несколько раз, чтобы отобразить другие элементы.полоса прокрутки* (Продолжение)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU05OVR.fm KD-84X9000 4-437-553-11(1)

Можно в любой момент сохранить часто просматриваемые страницы для быстрого доступа к ним. x Сохранение страницы Чтобы добавить страницу в список закладок, нажмите желтую кнопку на пульте ДУ. x Доступ к странице в закладках Чтобы отобразить список закладок, при появлении i-Manual нажмите зеленую кнопку на пульте ДУ. Нажмите F/f для выбора требуемого элемента, затем нажмите .

• Для возврата к предыдущей странице нажмите G. x Удаление закладки На странице, которую необходимо добавить в список закладок, нажмите желтую кнопку на пульте ДУ. Можно переключаться между экраном i-Manual и экраном телевизора. Эта функция позволяет изучать инструкции в i-Manual во время использования телевизора BRAVIA. Нажмите i-MANUAL для переключения между ранее отображенным экраном i-Manual и экраном телевизора.

• Чтобы перейти к первой странице i-Manual, нажмите красную кнопку на пульте ДУ. Для перехода к первой странице i-Manual можно также нажать HOME, а затем выбрать “Установки” t “i-Manual”.

• После выключения телевизора или его перевода в режим ожидания i-Manual будет отображаться с первой страницы при выборе “i-Manual”. Сохранение часто просматриваемых страниц (Закладки) Повторное отображение страницы во время работы телевизора Ранее отображенный экран i-Manual Экран телевизора BRAVIAD:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU06OPT.fm KD-84X9000 4-437-553-11(1)

Äîïîëíèòåëüíûå ñâåäåíèÿ Поиск неисправностей Если мигает индикатор 1 (режим ожидания), подсчитайте, сколько раз он мигает (с интервалом в три секунды). Нажмите "/1 на телевизоре, чтобы выключить его, отключите кабель питания переменного тока и сообщите своему дилеру или специалистам сервисного центра Sony, как мигает индикатор (укажите число миганий). Если индикатор 1 (режим ожидания) не мигает, проверьте приведенные в следующих таблицах пункты. См. также раздел “Поиск и устранение неисправностей” в руководстве i-Manual. Если проблема не устраняется, обратитесь к квалифицированным специалистам по обслуживанию телевизоров.

При просмотре файлов фотоизображений с разрешением 4K:

• При отображении фотоизображений экран меню, руководство по использованию или сообщения могут не появляться.

• Чтобы завершить воспроизведение фотоизображений, нажмите RETURN или переключите вход,

Состояние Пояснение/решение Нет ни изображения (темный экран), ни звука.

• Проверьте подключение антенны или кабеля.

• Подключите телевизор к электросети и нажмите "/1 на телевизоре.

• Если индикатор 1 (режим ожидания) горит красным светом, нажмите "/1 на пульте ДУ. Наличие на экране очень маленьких черных и/или ярких точек.

• Изображение на экране складывается из пикселей. Маленькие черные точки и/или яркие точки (пиксели) на экране не являются дефектом. Некоторые каналы не настраиваются.

• Проверьте подключение антенны или спутниковой

Телевизор автоматически выключается (телевизор входит в режим

• Убедитесь, не включен ли параметр “Таймер сна”, или проверьте значение “Продолжительность” параметра “Таймер включения”.

• Убедитесь, не активизирован ли параметр “Отключение неиспользуемого ТВ”. Не работает пульт ДУ. • Замените батарейки.

• Возможно, телевизор находится в режиме SYNC. Для управления телевизором нажмите кнопку SYNC MENU, выберите “Управление ТВ”, а затем выберите “Дом (Меню)” или “Опции”. Забыли пароль для функции “Замок от

• Введите 9999 в качестве PIN-кода. (PIN-код 9999 всегда принимается.) Поверхности телевизора нагреваются.

• При длительном использовании телевизора его поверхности нагреваются. Они становятся горячими на ощупь.D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU06OPT.fm KD-84X9000 4-437-553-11(1)

Технические характеристики

Система панели ЖКД (жидкокристаллический дисплей) Система телевещания Аналоговые:B/G, I, D/K, M, LЦифровая: DVB-T2 (В зависимости от выбранной страны/региона, кроме Гонконга), DVB-T (кроме Гонконга)DTMB (Только для Гонконга) Система цветности/видео Аналоговые:PAL, SECAM, NTSC3.58, NTSC4.43Цифровая: MPEG-2 MP@HL/H14L/ML, AVC BP@L3/MP@L4/HP@L4 (макс.: 30 Mбит/с, с ограниченными функциями), Видеокодек MPEG-4 SP@L6/ASP@L5/ACEP@L4 Диапазон принимаемых

Аналоговая: UHF/VHF/Кабель, в зависимости от выбранной страны/региона. Цифровая: UHF/VHF/Кабель, в зависимости от выбранной страны/региона. Выход звука 12,5 Вт + 12,5 Вт + 12,5 Вт + 12,5 Вт Входные/выходные разъемы Кабель антенны Разъем 75 Ом для VHF/UHF / COMPONENT IN VIDEO IN 2 YPBPR (компонентное видео): 1080p (50, 60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i, 480p, 480iАудиовход (гнезда типа “тюльпан”)Видеовход (общий штекер типа “тюльпан” с входом Y) HDMI IN1, 2, 3, 4 (Только HDMI 2 и HDMI 3 поддерживают разрешение 4K) Видео(2D): HDMI 1, 4: 1080p (30, 50 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p, 480i, Форматы ПКHDMI 2, 3: 3840 x 2160p (24, 25, 30 Гц), 4096 x 2160p (24 Гц), 1080p (30, 50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p, 480i, Форматы ПКВидео(3D):Формат Frame Packing 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24pРядом 1080p (50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц)Одна над другой 1080p (30, 50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц)Аудио: Двухканальный линейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby DigitalАналоговый аудиовход (стерео мини-джек) (только HDMI IN 3, общий с входом PC IN)ARC (Audio Return Channel) (только HDMI IN 1) / VIDEO IN 1 Видео-/аудиовход (гнезда типа “тюльпан”)

(OPTICAL) Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital) AUDIO OUT / i Аудиовыход (стерео мини-джек)Гнездо для подключения наушников PC IN

Аналоговый RGB (15-контактный мини-разъем D-sub)Аудиовход (стерео мини-джек) (общий с входом HDMI IN 3) 1, 2 USB-порт LAN Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU06OPT.fm KD-84X9000 4-437-553-11(1)

Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/ наличия в продаже. Конструкция и технические характеристики могут быть изменены без уведомления. Название модели KD- 84X9000 Электропитание и прочее Электропитание 110 В–240 В пер. тока, 50/60 Гц220 В–240 В пер. тока, 50 Гц (Только для Гонконга) размер экрана (по диагонали) Прибл. 213,5 см/84 дюймов Разрешение экрана 3840 точек (по горизонтали) x 2160 строк (по вертикали) Потребляемая мощность Указана на задней панели телевизора Размеры (прибл.) (ш x в x г) Телевизор с напольной подставкой (мм) 2137 x 1511 x 567 Телевизор с настольной подставкой (мм) 2137 x 1209 x 567 Телевизор без напольной подставки / настольной подставки (мм) 2137 x 1136 x 90 Монитор с напольной подставкой (мм) 1926 x 1511 x 567 Монитор с настольной подставкой (мм) 1926 x 1209 x 567 Монитор без напольной подставки / настольной подставки (мм) 1926 x 1136 x 79 Масса (прибл.) Телевизор с напольной подставкой (кг) 97,9 Телевизор с настольной подставкой (кг) 95,2 Телевизор без напольной подставки / настольной подставки (кг) 80,0 Монитор с напольной подставкой (кг) 90,5 Монитор с настольной подставкой (кг) 87,8 Монитор без напольной подставки / настольной подставки (кг) 72,7 Комплект поставки См. стр. 6 (Проверка принадлежностей). Дополнительные аксессуары Кронштейн для настенной установки: SU-WL500USB-адаптер для беспроводной LAN сети: UWA-BR100Камера c микрофоном с поддержкой Skype™: CMU-BR100 Рабочая температура От 0°C – 40°C Рабочая влажность 10 % – 80 % Относительная влажность (без конденсации)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU06OPT.fm KD-84X9000 4-437-553-11(1)

Установка принадлежностей (кронштейн для настенной

x К сведению покупателей: Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно. x К сведению дилеров и подрядчиков Sony: Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия. Этот телевизор можно установить с помощью кронштейна для настенной установки SU-WL500 (стр. 31) (продается отдельно).

• Для надлежащей установки см. инструкции, прилагаемые к Кронштейн для настенной

• См. стр. 8 (Отсоединение напольной подставки от телевизора). SU-WL500 При настенной установке телевизора выкрутите винты, расположенные на задней панели телевизора. (Они вкручены в отверстия для винтов для настенной установки.) Обязательно сохраните выкрученные винты в надежном месте вне досягаемости детей. Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

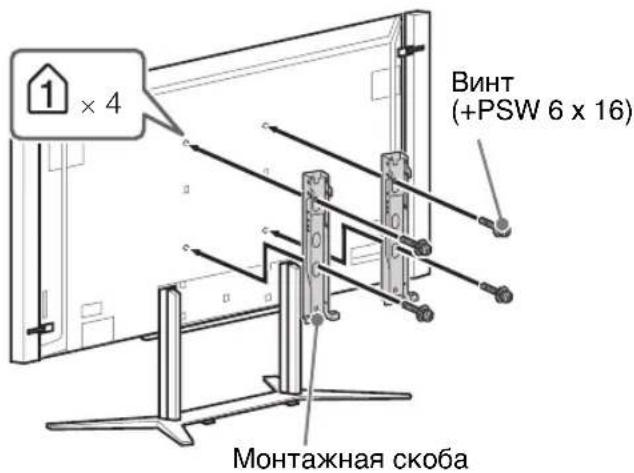

• Прикрепите монтажную скобу с помощью четырех винтов, поставляемых с кронштейном для настенной установки.

• При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее) в исходные отверстия на задней части телевизора. x SU-WL500 SU-WL500 Схема/таблица расположения винтов и скоб Название модели KD- Расположение винтов Положение скобSU-WL500 SU-WL50084X9000d, j a

(+PSW 6 x 16) Монтажная скоба

Расположение винтов При установке монтажной скобы на

Положение скоб При установке телевизора на опорный

SU-WL500 Единица измерения: мм

• Для данной модели телевизора применимо только для 0°. Рисунки в таблице могут немного отличаться в зависимости от установки. Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора. Для определения веса см. стр. 28-29 (Технические характеристики). Таблица размеров для установки телевизора Название модели KD- Размеры экранаПоложение центра экранаДлина для каждого угла установкиУгол (0°)*A B C D ESU-WL50084X90002137 1136 171 751 130

ПРЕДУПРЕЖДЕНИЕ Не подвергайте батареи чрезмерному нагреванию, например воздействию солнечных лучей, огня и т. д. Установка/подключение Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

• Телевизор следует устанавливать вблизи легкодоступной электророзетки переменного тока.• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе:– Кронштейн для настенной установки: SU-WL500• При присоединении крепежного крюка к телевизору используйте только винты, входящие в комплект поставки кронштейна для настенной установки. В этих винтах длина резьбовой части, выступающей за прилегающую к телевизору поверхность крепежного крюка, составляет от 8 мм до 12 мм. Диаметр и длина винтов различны в зависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т.д. Перемещение
• Перед перемещением телевизора отсоедините от него все кабели.• Для переноски телевизора больших размеров требуются четыре человека или более.• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.• При подъеме или перемещении телевизора крепко придерживайте его снизу.Передняя сторонаЗадняя сторона• При перевозке берегите телевизор от ударов и сильной вибрации.• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

• Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.• Оставляйте свободное пространство вокруг телевизора, как показано на рисунке ниже.• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony. Настенная установка Установка на подставке

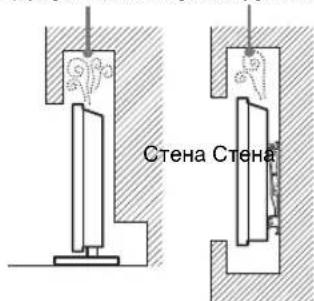

• Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:– Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок.– Не устанавливайте телевизор на полке, ковре, кровати или в шкафу.– Не накрывайте телевизор тканью, например, занавесками, а также газетами и т.п.– Не устанавливайте телевизор так, как показано на рисунке ниже. Кабель питания переменного тока Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь со шнуром питания переменного тока и электророзеткой в соответствии с нижеследующими указаниями:– Используйте только шнуры питания переменного тока производства Sony, не пользуйтесь шнурами других производителей.– Вставляйте вилку в электророзетку переменного тока до конца.– Используйте для питания телевизора только сеть переменного тока напряжением 110–240 В (кроме Гонконга), 220–240 В (Только для Гонконга).– Выполняя кабельные соединения между оборудованием, в целях безопасности выньте шнур питания переменного тока из электророзетки и будьте осторожны, чтобы не запнуться о кабели.– Перед выполнением каких-либо работ с телевизором или его переноской отсоедините шнур питания переменного тока от электророзетки переменного тока.– Шнур питания переменного тока не должен находиться рядом с источниками тепла.Монтажная скобаЭлемент для присоединения монтажной скобы на задней крышке телевизораВинт (поставляется в комплекте с кронштейном для настенной установки)8 мм - 12 мм30 см10 см 10 см10 смОбеспечьте вокруг телевизора расстояние не меньше указанного.30 см10 см10 см 6 см Обеспечьте вокруг телевизора расстояние не меньше указанного.Циркуляция воздуха нарушена.Стена Стена (Продолжение)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU07PRE.fm KD-84X9000 4-437-553- 11(1)

– Регулярно чистите вилку шнура питания переменного тока, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

• Не используйте входящий в комплект шнур питания переменного тока с другим оборудованием.

• Не пережимайте, не перегибайте и не перекручивайте шнур питания переменного тока, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы

• Не изменяйте конструкцию шнура питания переменного тока.

• Не ставьте и не кладите никакие тяжелые предметы на шнур питания переменного тока.

• Вынимая шнур питания переменного тока из электророзетки, не тяните за сам

• Не подключайте слишком много приборов к одной электророзетке переменного тока.

• Не пользуйтесь электророзеткой переменного тока с плохими контактами. Запрещенные типы

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже. Места расположения:

• На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. п. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего качества изображения не подвергайте экран воздействию прямого освещения или солнечного

• Телевизор не рекомендуется переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать

• Никогда не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из строя.

• В жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

• Не устанавливайте телевизор во влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим током или деформация.

• Не устанавливайте телевизор там, где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

• Не касайтесь телевизора мокрыми руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от электророзетки переменного тока и антенны.

• Не устанавливайте телевизор так, чтобы он выдавался в открытое пространство. Иначе возможны травмы или повреждения оборудования от удара о

• Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную травму.

• Если на поверхности телевизора образовались трещины, перед тем как прикоснуться к нему, выньте вилку шнура питания переменного тока из электророзетки. В противном случае Вы можете получить удар электрическим

Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от электросети переменного тока.

• Так как телевизор не отключается от электросети переменного тока при выключении кнопкой, для его полного отключения от электросети выньте вилку шнура питания из электророзетки переменного тока.

• Следует иметь в виду, что некоторые телевизоры обладают функциями, для корректной работы которых требуется оставлять телевизор в дежурном режиме.

предосторожности в отношении детей

• Не позволяйте детям взбираться на

• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU07PRE.fm KD-84X9000 4-437-553- 11(1)

неисправности... Немедленно выключите телевизор и выньте вилку шнура питания переменного тока из электророзетки в следующих случаях.Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора. В случае, если: – Поврежден шнур питания переменного тока.– Плохие контакты электророзетки переменного тока.– Телевизор получил повреждения в результате падения, удара или попадания брошенным в него предметом.– Внутрь корпуса телевизора через отверстия попала жидкость или какой-либо предмет. О температуре ЖК-монитора При длительном использовании ЖК-монитора его поверхности нагреваются. Они становятся горячими на ощупь.

• При просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (http://www.sony-asia.com/support). Зрение маленьких детей (особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.• Не используйте, не храните и не оставляйте 3D-очки или батарею в непосредственной близости от огня или в местах с высокой температурой, например, под прямыми солнечными лучами, а также в автомобилях, припаркованных на солнце.• При использовании функции имитации 3D-эффекта помните, что отображаемое изображение моделируется данным телевизором путем преобразования исходного изображения.• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99% и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.• Во время работы телевизора экран и корпус нагреваются. Это не является признаком неисправности.• ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.• Не подвергайте экран ЖКД сильному физическому воздействию или ударам. От удара экранное стекло может треснуть или разбиться и стать причиной травмы. (Продолжение)D:\TV's JOB\SONY TV\SY120107_A32\4437553111_RU\RU07PRE.fm KD-84X9000 4-437-553- 11(1)

Уход за поверхностью экрана, корпусом телевизора и их чистка Перед чисткой телевизора или вилки кабеля питания отсоедините кабель

Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего

• Никогда не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из строя.

• Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность

• Для обеспечения надлежащей вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пылесоса.

• При регулировке угла наклона телевизора изменяйте его положение медленно и осторожно во избежание соскальзывания телевизора с подставки. Дополнительные

Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или

Беспроводная функция

• Не используйте устройство вблизи медицинского оборудования (электронных стимуляторов сердца и т.д.), поскольку это может привести к неисправности последнего.

• Несмотря на то, что данное устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода. (Предупреждение относительно использования пульта

• Вставляя батарейки, соблюдайте полярность.

• Не используйте одновременно батарейки различных типов или старые и новые батарейки.

• При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти.

• Бережно обращайтесь с пультом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.NOTICES AND LICENCES

ПРИМЕЧАНИЯ И ЛИЦЕНЗИИ ДЛЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ИСПОЛЬЗУЕМОГО В ДАННОМ
