РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Air Force Extreme RH875801 ROWENTA

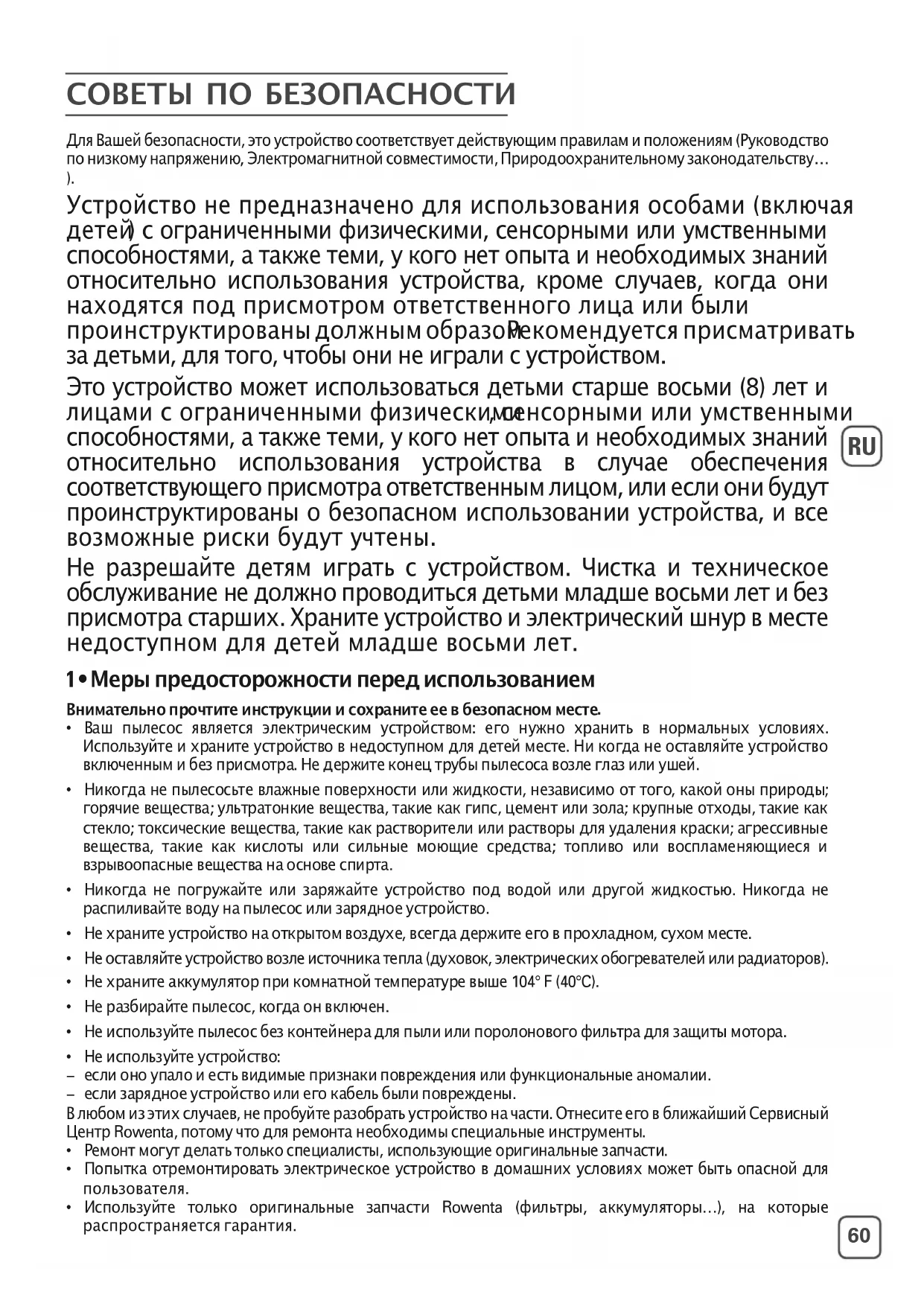

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page59СОВЕТЫ ПО БЕЗОПАСНОСТИ ДляВашейбезопасности, этоустройствосоответствуетдействующимправиламиположениям(Руководство понизкомунапряжению, Электромагнитнойсовместимости, Природоохранительномузаконодательству…

Устройство не предназначено для использования особами (включая

) с ограниченными физическими, сенсорными или умственными способностями, а также теми, у кого нет опыта и необходимых знаний относительно использования устройства, кроме случаев, когда они находятся под присмотром ответственного лица или были проинструктированыдолжнымобразом . Рекомендуетсяприсматривать за детьми, для того, чтобы они не играли с устройством. Это устройство может использоваться детьми старше восьми (8) лет и лицами с ограниченными физическими , сенсорными или умственными способностями, а также теми, у кого нет опыта и необходимых знаний относительно использования устройства в случае обеспечения соответствующегоприсмотраответственнымлицом, илиеслионибудут проинструктированы о безопасном использовании устройства, и все возможные риски будут учтены. Не разрешайте детям играть с устройством. Чистка и техническое обслуживание не должно проводиться детьми младше восьми лет и без присмотра старших. Храните устройство и электрический шнур в месте недоступном для детей младше восьми лет. 1 • Мерыпредосторожностипередиспользованием Внимательно прочтите инструкции и сохраните ее в безопасном месте

• Ваш пылесос является электрическим устройством: его нужно хранить в нормальных условиях. Используйте и храните устройство в недоступном для детей месте. Ни когда не оставляйте устройство включенным и без присмотра. Не держитеконец трубыпылесоса возле глаз или ушей.

• Никогда не пылесосьте влажные поверхности или жидкости, независимо от того, какой оны природы; горячие вещества; ультратонкие вещества, такие как гипс, цемент или зола; крупные отходы, такие как стекло; токсические вещества, такие как растворители или растворы для удаления краски; агрессивные вещества, такие как кислоты или сильные моющие средства; топливо или воспламеняющиеся и взрывоопасные вещества наоснове спирта.

• Никогда не погружайте или заряжайте устройство под водой или другой жидкостью. Никогда не распиливайте воду на пылесос или зарядноеустройство.

• Не храните устройство на открытомвоздухе, всегда держите его в прохладном, сухом месте.

• Неоставляйтеустройствовозлеисточникатепла(духовок, электрическихобогревателейилирадиаторов).

• Не храните аккумуляторпри комнатной температуре выше 104° F (40°C).

• Не разбирайте пылесос, когда онвключен.

• Не используйте пылесосбез контейнерадля пыли или поролонового фильтра для защиты мотора.

• Не используйте устройство: − если оно упалои есть видимые признакиповреждения или функциональные аномалии. − если зарядноеустройствоили его кабель былиповреждены. Влюбомизэтихслучаев, непробуйтеразобрать устройство начасти. Отнеситеего в ближайшийСервисный Центр Rowenta, потому что для ремонта необходимыспециальные инструменты.

• Ремонт могут делатьтолькоспециалисты, использующие оригинальные запчасти.

• Попытка отремонтировать электрическое устройство в домашних условиях может быть опасной для пользователя.

• Используйте только оригинальные запчасти Rowenta (фильтры, аккумуляторы…), на которые распространяется гарантия.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page60Устройство предназначено только для использования в домашних условиях. Компания Rowenta не несет ответственностизаустройствовслучаенеправильногоиспользования, котороепротиворечитданнойинструкции. 2 • Источникэлектропитания

• Убедитесь, чтонапряжение, указанное в табличкес паспортными данными зарядногоустройства соответствует напряжению Вашего источника электропитания.

• Никогда не отключайте устройство от источника питания, потянув за электрический шнур.

• Если электрический шнур зарядного устройства поврежден, или если зарядное устройство не работает должным образом, не используйте другое зарядное устройство, кроме как модели, указанной производителем или обратитесь в ближайший авторизованный Сервисный центр. 3 • Ремонт Ремонтустройствадолженпроводитьсятолькоспециалистом сиспользованиеморигинальныхзапчастей. Попытка отремонтироватьэлектрическое устройствовдомашнихусловиях можетбытьопаснойдляпользователяи может привести к аннулированию гарантии.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ 1 • Как собирать устройство Распакуйте устройство и выбросьте все бирки. Сохраните гарантию и внимательно прочтите инструкцию, прежде чем впервые использовать устройство.

• Вытяните винт из шейки, чтобы гайка заняла свое место.

• Прикрепите шейку, аккуратно вставив ее в верхнюю часть основного корпуса ( fig.1).

• Вставьте стопорный винт (7) в шейку и плотно закрепите его с помощью инструмента, поставляемого с прибором ( fig.2).

• Зафиксируйте дельтовидную насадку пылесоса (11) закрепив ее в нижней части основного

• Закрепите контейнер для пыли к основному корпусу устройства ( fig.19). Пожалуйста, обратите внимание: Для того, чтобы отсоединить дельтовидную голову пылесоса, нажмите на кнопку выброса в задней части основного корпуса (fig.4) и извлеките ее.

2. Кнопка включить/выключить

3. Световые сигналы интенсивности

а Позиция «мин» 3.b Позиция «средний» режим

4. Световой сигнал заряда аккумулятора

8. Воздуховыпускная решетка

9. Контейнер для пыли

а Накопитель пыли (0,5 л) 9.b Распределитель пыли

с Поролоновый фильтр для защиты мотора 9.d Крышка

10. Соединительная труба

11. Дельтовидная насадка пылесоса с

интегрированной электрощеткой

а Электрощетка 11.b Защелка

с Задерживающий фильтр

13. Зарядное устройство

- 18В и 24В: см. RS-RH5277*

- 18В: см. RS-RH5233* - 24В: см. RS-RH5278*

*может различаться в зависимости от модели

Используйте только оригинальное зарядное устройство, поставляемое с пылесосом. Не заряжайте устройство при температуре ниже 32ºF (0ºC) или выше 104ºF (40°C). Использование универсального зарядного устройства автоматически аннулирует

Перед первым использованием пылесоса

необходимо полностью зарядить аккумулятор

Во время зарядки аккумулятора, кнопка выключения/включения должна находиться в выключенной позиции (2.а).

• Поместите пылесос возле электрической розетки.

• Включите зарядное устройство в розетку и подключите его к пылесосу, используя разъем, расположенный на задней части шейки ( fig.5).

• Индикатор заряда (4), расположенный на передней панели основного корпуса будет светиться синим цветом. Оставьте пылесос для зарядки. После того, как цикл зарядки будет завершен (после 10 часов), световой индикатор зарядки автоматически выключится. Пылесос может оставаться подключенным к зарядному устройству постоянно, без всякой опасности. Имейте в виду, однако, что если Вы решите оставить зарядное устройство подключенным, оно может слегка нагреться. Это совершенно нормальное явление. Желательно заряжать пылесос сразу же после каждого использования, чтобы его аккумулятор всегда был полностью заряжен. Таким образом, Вы получите максимальную пользу от его очистки и автономной работоспособности. Тем не менее, в случае, если Вы планируете отсутствовать в течение длительного периода времени (в отпуске, например), рекомендуется отсоединить зарядное устройство поскольку, в данном случае, функция автономной работоспособности может ослабиться за счет автоматического отключения

3 • Включение устройства Отключите шнур зарядного устройства от пылесоса. Если зарядное устройство остается подключенным к розетке и устройству, оно не будет работать. Держите пылесос за ручку и переместите кнопку включить/выключить вниз к одной из следующих трех скоростей ( fig.6):

• «Минимальная»: используется для очистки чистых плотных или деликатных ковров и ковровых покрытий (3.а), а также чувствительных поверхностей. Пожалуйста, обратите внимание: обязательно убедитесь, что колеса расположенные на задней части основного корпуса чисты.

• «Средняя»: используется для лучшей очистки пылесосом всех типов полов, а также в случае возникновения светлых загрязнений (3.b).

• «Турбо»: используется для обеспечения оптимальной производительности пылесоса на всех типах полов, а также в случае сильного загрязнения (3.c). Время работы пылесоса* для каждой из скоростей (с полностью заряженным аккумулятором):

Скорость 1 «Минимальная» Скорость 2

18В До 35 мин. До 25 мин. До 20 мин. 24В До 45 мин. До 35 мин. До 25 мин. *может различаться в зависимости от модели

• Приблизительно за одну (1) минуту до того, как закончиться время работы пылесоса, световой индикатор заряда (4) начнет мигать синим цветом.

• Когда щетка разряжается, она автоматически перестает работать (световой индикатор заряда продолжает мигать синим в течение десяти (10) секунд). Пришло время зарядить аккумулятор устройства.

• Прежде, чем Вы сможете использовать пылесос снова, вам нужно будет зарядить его, по крайней мере, в течение десяти (10) минут.

• Если устройство не включается после этого времени, и световой индикатор заряда продолжает мигать, это значит, что аккумулятор все еще разряжен. В этом случае, необходимо зарядить его. ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОЩЕТКИ Электро-щетка представляет собой вращающуюся, моторизованную щетку, которая гарантирует максимальную эффективность очистки, позволяя устройству пылесосить грязь и тщательно удалять ее. Щетинки, расположенные по всей щетке, удаляют нити, волосы и мех, которые могут находиться на поверхности ковров и ковровых изделий. Пожалуйста, обратите внимание: если головка пылесоса слишком плотно прилегает к поверхности, которую Вы чистите, снизьте скорость к «Минимальной». ВНИМАНИЕ: Не пылесосьте крупные фрагменты сломанных вещей, так как они могут блокировать и повредить щетку. Не используйте электро-щетку на длинношерстных коврах, на шерсти животных, или на окантовках. СНЯТИЕ И ОЧИСТКА ЭЛЕКТРОЩЕТКИ

Всегда выключайте и отключайте устройство от питания перед хранением или очисткой. Используя инструмент, поставляемый с прибором (15), нажмите на две защелки, расположенные по бокам дельтовидной насадки ( fig.7). Поднимите задерживающий фильтр, расположенный в верхней части электрощетки (fig.8). Вытяните электрощетку и ее боковые подшипники для того, чтобы очистить их ( fig.9). Осторожно удалите все нити, волосы, шерсть и т.д. с электрощетки

fig.10). После очистки, поместите электрощетку и ее боковые подшипники на место (fig.11), а затем сверху поместите задерживающий фильтр (fig.12). Наконец, воспользуйтесь инструментом, поставленным с прибором, закройте обе защелки ( fig.13). ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ

• Не прикасайтесь к вращающимся деталям, если пылесос включен или подключен к электропитанию.

• Не пользуйтесь устройством на влажных поверхностях.

• Не погружайте пылесос в воду. НЕИСПРАВНОСТЬ ЭЛЕКТРОЩЕТКИ Электрощетка не работает должным образом или издает странные звуки

• Вращающаяся щетка или ось заблокированы: выключите пылесос и прочистите их.

• Щетка изношена: посетите авторизованный сервисный центр, чтобы заменить щетку.

• Ремень изношен: если ремень издает звуки, то это значит, что он скользит, потому что изношен. Посетите авторизованный сервисный центр, чтобы заменить ремень. Электрощетка останавливается

• Функция термальной безопасности была активирована: выключите пылесос, переместив кнопку включить/выключить до упора на позицию Выключить (2.а) и отключите его от питания.

Проверьте, нет ли какого-либо твердого предмета, блокирующего вращение щетки. Если это так, то удалите объект и очистите электрощетку ( fig.10). После этого, Вы можете продолжить пылесосить.

щетка движется с трудом Если Вы обнаружили, что Ваш пылесос с трудом перемещается вдоль поверхности, постепенно снизьте интенсивность до позиции «Минимальная» (3.а). Если проблема не устранена, отнесите пылесос в ближайший авторизованный сервисный центр Rowenta. См. список авторизованных сервисных центров Rowenta или обратитесь в отдел обслуживания клиентов Rowenta.

После использования, выключите пылесос, переместив кнопку Включить/Выключить до упора (2а). Теперь Вы можете где угодно хранить прибор с помощью вертикального парковочного положения. Чтобы поставить пылесос в парковочное положение: Поставьте шейку вертикально, чтобы заблокировать устройство. Чтобы продолжить использование пылесоса: возьмите его за ручку и качните его назад, чтобы разблокировать и выйти из парковочного

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Всегда выключайте и отключайте устройство от питания перед хранением или очисткой. 1 • Очистка контейнера для пыли (9)

Быстрое опорожнение контейнера Всякий раз, когда лоток для пыли наполняется достигает уровня «МАКС», опорожните это следующим образом: снимите контейнер, сдвинув его вниз ( fig.14), поместите его над мусорным ящиком и нажмите на кнопку "Push", чтобы открыть задерживающий фильтр и выбросить содержимое контейнера ( fig.15). Закройте фильтр (fig.16) и поместите контейнер на место в основной части пылесоса ( fig.19). 1.b Процедура полной очистки Рекомендуется регулярно чистить контейнер для сбора пыли.

• Вытяните контейнер для пыли ( fig.14), потом разберите его на части (9).

• Вытяните поролоновый фильтр защиты мотора (9с).

• Погрузите накопитель пыли (9а), распределитель пыли (9b) и крышку в теплую воду ( fig.20); дайте им высохнуть или вытрите их сухой тканью;

• Промойте поролоновый фильтр защиты двигателя (см. раздел 2).

• Как только детали контейнера для сбора пыли высохнут, соберите их; сделайте то же самое с дополнительным поролоновым фильтром защиты двигателя (9с), который поставляется в качестве дополнения к Вашему пылесосу.

• Закройте контейнер для сбора пыли и поставьте его на место в основной корпус пылесоса (fig.19). 2 • Очистка поролонового фильтра для защиты двигателя (9c) ВНИМАНИЕ: Никогда не используйте пылесос без поролонового фильтра для защиты

Для того, чтобы поддерживать высокий уровень производительности пылесоса, не пылесосьте ультра-тонкие вещества, такие как гипс, цемент или зола, и проводите очистку поролонового фильтра для защиты двигателя, по крайней мере, раз в месяц. Если Вы считаете, что Ваш пылесос работает ниже нормального среднего уровня, мы рекомендуем Вам чистить поролоновый фильтр для защиты двигателя чаще. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page64• Снимите крышку контейнера для пыли (9d), а затем вытяните поролоновый фильтр защиты двигателя (9c) ( fig.21).

• Очистите поролоновый фильтр для защиты двигателя (9c) с теплой мыльной водой. Прополощите и дайте высохнуть в течение, по крайней мере, 12 часов прежде чем помещать фильтр на место ( fig.22).

Для того чтобы обеспечить оптимальную защиту двигателя, убедитесь, что поролоновый фильтр полностью высох, прежде чем ставить его на место. Дайте ему высохнуть в течение, по крайней мере, 12 часов, затем вставьте его в контейнер для сбора пыли. С Вашим пылесосом поставляется дополнительный поролоновый фильтр защиты двигателя, по этому Вы можете использовать пылесос, в то время как первый фильтр по- прежнему сушится.

Никогда не ставьте детали контейнера для сбора пыли или поролоновый фильтр для защиты двигателя в посудомоечную машину. 3 • Чистка и техническое обслуживание Протрите основной корпус прибора мягкой влажной тканью, а затем вытрите сухой тканью

Не используйте моющие средства, агрессивные или абразивные чистящие средства. Прозрачный цвет контейнера для сбора пыли и/или разделительной крышки может измениться со временем; однако, это не повлияет на качество работы пылесоса. АККУМУЛЯТОРЫ 1 • Замена аккумулятора Данное устройство содержит никель-металл-гидридные (NiMH) аккумуляторы, которые, по соображениям безопасности, доступны только для профессиональных инженеров. Когда батарея уже не способна удерживать заряд, блок NiMh аккумуляторов необходимо заменить. Для того, чтобы заменить аккумуляторы, пожалуйста, посетите ближайший авторизованный сервисный центр. 2 • Утилизация устройства Важно, чтобы Вы вытянули аккумуляторы, прежде чем выбросить устройство. Для того, чтобы это сделать, обратитесь в авторизованный сервисный центр или выполните следующие действия: отключить прибор от электрической сети, демонтируйте шейку от основного корпуса, вытянув центральный винт, а затем открутите пять (5) крепежных винтов, расположенных в задней части

fig.24). Аккуратно поднимите верхнюю крышку шейки и открутите два винта электрической цепи, отсоедините блок аккумуляторов, потянув за защелку ( fig.25). Не выбрасывайте блок аккумуляторов в мусорное ведро, отнесите его в ближайший авторизованный сервисный центр Rowenta или место, специально отведенное для обработки такого вида отходов.

• В соответствии с действующим положением, любое устройство, которое вышло из строя, нудно отнести в авторизованный сервисный центр, где оно будет безопасно утилизировано.

• Окружающая среда: Положение 2002/95/CE Предупреждение Не устанавливайте блок заражаемых аккумуляторов с не заряжаемыми аккумуляторами. Если Вы хотите заменить батарейки, посетите авторизованный сервисный центр. Батареи предназначены только для использования в помещении. Не погружайте их в воду. Обращайте с аккумуляторами осторожно. Не берите батарейки в рот. Не позволяйте, чтобы аккумуляторы вступали в контакт с другими металлическими предметами, такими как кольца, гвозди или шурупы. Будьте осторожны, чтобы не спровоцировать внутреннее короткое замыкание в аккумуляторах, вставляя металлические предметы через их конечности. Если короткое замыкание имеет место, температура батареи может возрасти до опасного уровня, вызывая серьезные ожоги или даже возгорание. Если аккумуляторы начинают течь, не трите глаза или слизистые оболочки. Вымойте руки и промойте глаза чистой водой. Если раздражение не проходит, обратитесь к врачу. Давайте поможем защитить окружающую среду

Ваше устройство содержит множество полезных или перерабатываемых материалов. Отнесите устройство в пункт приема для утилизации.

Если Вы заметили, что Ваш пылесос не работает должным образом, перед любой проверкой, выключите его, поставив кнопку Включить/Выключить в положение Выключить. Ремонт могут делать только специалисты, использующие оригинальные запчасти. Попытка отремонтировать электрическое устройство в домашних условиях может быть опасной для пользователя. Если пылесос не включается Убедитесь, что зарядное устройство полностью отсоединено от пылесоса. Если отключено, значит, аккумулятор разряжен. Зарядите аккумулятор. Если световой индикатор заряда начинает очень быстро мигать, когда Вы подключили зарядное устройство до пылесоса, это значит, что Вы используете неправильное зарядное устройство, или устройство, которое Вы используете неисправное. Если пылесос не пылесосит

• Электрощетка засорилась: прочистите ее.

• Распределитель забит: вытяните контейнер для сбора пыли и очистите распределитель Если пылесос работает плохо

выдает свист или шум

• Трубки или шланги частично засорены: прочистите их.

• Накопитель пыли заполнен: опорожните и очистите его.

• Контейнер для сбора пыли плохо установлен: поместите его правильно.

• Дельтовидная насадка пылесоса загрязнена: демонтируйте электрощетку и очистите ее.

• Поролоновый фильтр защиты двигателя загрязнился: очистите его.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page6667 Если распределитель загрязнился

• Распределитель иногда накапливает пыль. Убедитесь, что ничто не блокирует канал между распределителем и контейнером для сбора пыли.

• Заблокировано открытие контейнера для пыли: вытяните контейнер, опорожните и очистите его. Головка пылесоса движется с трудом Убавьте интенсивность пылесоса с помощью соответствующей кнопки. Если проблема не будет устранена, отнесите пылесос Rowenta в ближайший авторизованный сервисный центр. См. список авторизованных сервисных центров Rowenta или обратитесь в отдел обслуживания клиентов Rowenta.

Устройство предназначено только для использования в домашних условиях. Компания Rowenta не несет ответственности за устройство в случае неправильного использования, которое противоречит данной инструкции. Прочтите инструкцию перед первым использованием пылесоса: использование устройства в любых других целях, кроме как указанных здесь, освобождает компанию Rowenta от какой- либо ответственности. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page67UK

9. Контейнер для пилу

13. Зарядно устройство
