NÁVOD K OBSLUZE Air Force Extreme RH875801 ROWENTA

2. Elektrické napájení.

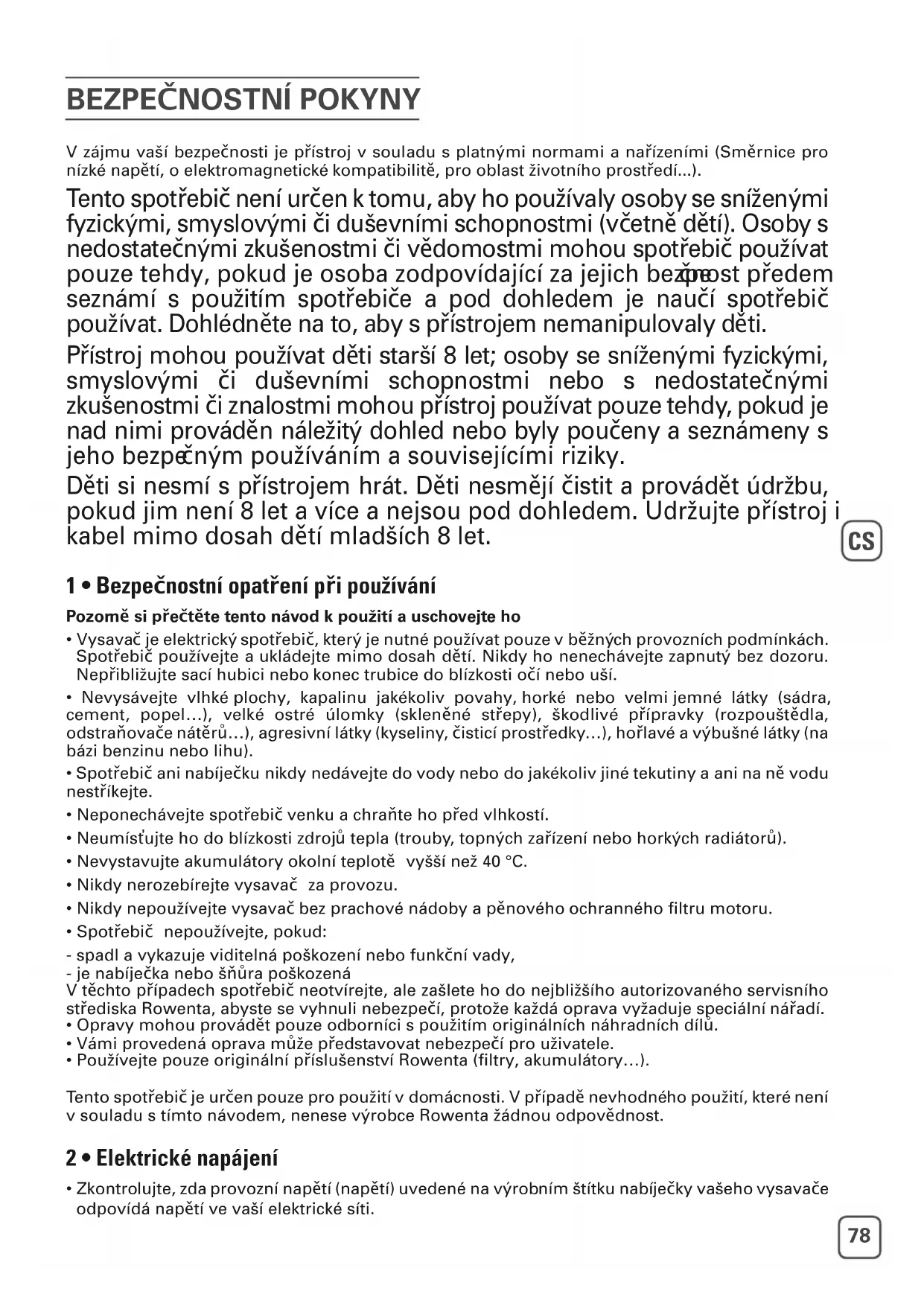

V zájmu vaší bezpečnosti je přístroj v souladu s platnými normami a nařízeními (Směrnice pro nízké napětí, o elektromagnetické kompatibilitě, pro oblast životního prostředí...). Tento spotřebič není určen k tomu, aby ho používaly osoby se sníženými fyzickými, smyslovými či duševními schopnostmi (včetně dětí). Osoby s nedostatečnými zkušenostmi či vědomostmi mohou spotřebič používat pouze tehdy, pokud je osoba zodpovídající za jejich bezpe čnost předem seznámí s použitím spotřebiče a pod dohledem je naučí spotřebič používat. Dohlédněte na to, aby s přístrojem nemanipulovaly děti.

řístroj mohou používat děti starší 8 let; osoby se sníženými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi mohou přístroj používat pouze tehdy, pokud je nad nimi prováděn náležitý dohled nebo byly poučeny a seznámeny s jeho bezpe čným používáním a souvisejícími riziky.

ěti si nesmí s přístrojem hrát. Děti nesmějí čistit a provádět údržbu, pokud jim není 8 let a více a nejsou pod dohledem. Udržujte přístroj i kabel mimo dosah dětí mladších 8 let. 1 • Bezpečnostní opatření při používání Pozorně si přečtěte tento návod k použití a uschovejte ho

• Vysavač je elektrický spotřebič, který je nutné používat pouze v běžných provozních podmínkách. Spotřebič používejte a ukládejte mimo dosah dětí. Nikdy ho nenechávejte zapnutý bez dozoru. Nepřibližujte sací hubici nebo konec trubice do blízkosti očí nebo uší.

• Nevysávejte vlhké plochy, kapalinu jakékoliv povahy, horké nebo velmi jemné látky (sádra, cement, popel…), velké ostré úlomky (skleněné střepy), škodlivé přípravky (rozpouštědla, odstraňovače nátěrů…), agresivní látky (kyseliny, čisticí prostředky…), hořlavé a výbušné látky (na bázi benzinu nebo lihu).

• Spotřebič ani nabíječku nikdy nedávejte do vody nebo do jakékoliv jiné tekutiny a ani na ně vodu nestříkejte.

• Neponechávejte spotřebič venku a chraňte ho před vlhkostí.

• Neumís…ujte ho do blízkosti zdrojů tepla (trouby, topných zařízení nebo horkých radiátorů).

• Nevystavujte akumulátory okolní teplotě vyšší než 40 °C.

• Nikdy nerozebírejte vysavač za provozu.

• Nikdy nepoužívejte vysavač bez prachové nádoby a pěnového ochranného filtru motoru.

• Spotřebič nepoužívejte, pokud: - spadl a vykazuje viditelná poškození nebo funkční vady, - je nabíječka nebo šňůra poškozená V těchto případech spotřebič neotvírejte, ale zašlete ho do nejbližšího autorizovaného servisního střediska Rowenta, abyste se vyhnuli nebezpečí, protože každá oprava vyžaduje speciální nářadí.

• Opravy mohou provádět pouze odborníci s použitím originálních náhradních dílů.

• Vámi provedená oprava může představovat nebezpečí pro uživatele.

• Používejte pouze originální příslušenství Rowenta (filtry, akumulátory…). Tento spotřebič je určen pouze pro použití v domácnosti. V případě nevhodného použití, které není v souladu s tímto návodem, nenese výrobce Rowenta žádnou odpovědnost. 2 • Elektrické napájení

• Zkontrolujte, zda provozní napětí (napětí) uvedené na výrobním štítku nabíječky vašeho vysavače odpovídá napětí ve vaší elektrické síti. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page7879 3 • Opravy Opravy mohou provádět pouze odborníci s použitím originálních náhradních dílů. Vámi provedená oprava může představovat nebezpečí pro uživatele a zánik záruky. POPIS PŘED PRVNÍM POUŽITÍM 1 • Sestavení spotřebiče Přístroj vybalte a případně odstraňte veškeré nálepky. Uschovejte si záruční list a před prvním použitím si pozorně přečtěte návod k obsluze.

• Vyjměte šroub z rukojeti, matici ponechte v otvoru.

• Připevněte rukoje…, opatrně ji zasuňte do horní části základního těla ( fig. 1).

• Do rukojeti zasuňte pojistný šroub (7) a přišroubujte ho pomocí nástroje dodaného se spotřebičem (fig. 2).

• Poté upevněte sací Delta hlavu (11) „přicvaknutím“ ke spodní části základního těla (fig. 3).

• Na tělo spotřebiče upevněte nádobu ( fig. 19). Poznámka: Sací Delta hlavu vyjmete stisknutím tlačítka pro vysunutí na zadní straně ( fig. 4) a vytaženým sací hlavy ze základního těla. 2 • Nabití akumulátoru UDŮLEŽITÉ UPOZORNĚNÍ: Používejte pouze originální nabíječku dodanou se spotřebičem. Spotřebič nenabíjejte při teplotě nižší než 0 °C nebo vyšší než 40 °C. Použití univerzální nabíječky ruší záruku. Před prvním použitím vysavače je nutné, aby byl akumulátor plně nabit (přibližně 10 hodin).

1. Ergonomické držadlo

3. Světelné kontrolky rychlosti

3.a Poloha „Min“ 3.b Poloha „Medium“ 3.c Poloha „Turbo“

4. Světelná kontrolka nabíjení

8. Mřížka výstupu vzduchu

9.a Sběrná prachová nádoba (0,5 l) 9.b Separátor prachu 9.c Pěnový ochranný filtr motoru 9.d Víko

10. Spojovací trubka

11. Delta sací hlava s integrovaným

elektrickým kartáčem 11.a Elektrický kartáč 11.b Západky 11.c Záklopka

- 18 V: ref. č. RS-RH5233* - 24V: ref. č. RS-RH5278*

• Nabíječku nikdy neodpojujte ze sítě táhnutím za elektrickou šňůru.

• Je-li šňůra nabíječky poškozená nebo nabíječka nefunguje, nepoužívejte jiný typ nabíječky než typ dodaný výrobcem a kontaktujte zákaznický servis Rowenta nebo nejbližší autorizované servisní středisko. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page79CS

Při nabíjení musí být vypínač v poloze Vypnuto (2.a).

• Umístěte vysavač do blízkosti elektrické zásuvky.

• Zapojte nabíječku do zásuvky a připojte ji na určené místo za rukojetí (fig. 5).

• Světelná kontrolka nabíjení (4) umístěná vpředu se rozsvítí modře. Nechte vysavač nabíjet. Světelná kontrolka zhasne po ukončení cyklu nabíjení (přibližně 10 hodin). Vysavač může být bez jakéhokoliv rizika stále připojený k nabíječce. Nabíječka se mírně zahřívá, je to zcela běžný jev. Je vhodné vysavač nabít po každém použití, aby byl vždy k dispozici s plně nabitým akumulátorem pro optimální využití jeho sacího výkonu a autonomie (výdrže v pracovním režimu). Z praktických důvodů je však lepší ho při delší době nepoužívání (dovolená…) odpojit, v tomto případě se může zkrátit autonomie z důvodu samovybíjení. 3 • Uvedení přístroje do provozu Vytáhněte šňůru nabíječky z vysavače. Pokud nabíječka zůstane připojená k sí…ové zásuvce a ke spotřebiči, spotřebič nefunguje. Uchopte vysavač za držadlo a posuňte vypínač Zapnuto/Vypnuto směrem dolů na jednu ze třech následujících rychlostí (fig. 6):

• „Min“: pro vysávání silných nebo slabých předložek a koberců (3.a) a křehkých povrchů. Poznámka: pravidelně kontrolujte, aby kolečka na zadní straně sací hubice byla čistá.

• „Medium“: pro vyšší sací výkon u všech typů podlah v případě mírného znečištění (3.b).

• „Turbo“: pro vyšší sací výkon u všech typů podlah v případě silného znečištění (3.c). Autonomie vašeho vysavače* podle provozní rychlosti (autonomie při plném nabití spotřebiče): Funkce světelné kontrolky nabíjení (4)

• Jednu minutu před vybitím bliká kontrolka nabíjení modře (4).

• Jakmile je vysavač vybitý, automaticky se zastaví a světelná kontrolka nabíjení stále modře bliká po dobu přibližně 10 sekund. Je tedy nutné ho nabít. Minimální doba dobíjení potřebná pro to, aby vysavač mohl v provozu dále pokračovat, je přibližně 10 minut. Pokud vysavač po zapnutí nezačne fungovat a bliká kontrolka nabíjení, znamená to, že je vybitý akumulátor. Vysavač je nutné dát nabít. POUŽÍVÁNÍ ELEKTRICKÉHO KARTÁČE Elektrický kartáč je rotační kartáč poháněný motorem, který zajiš…uje velmi vysokou účinnost čištění. Vysává a čistí do hloubky. Po celé délce má štětiny a odstraňuje nitě, vlasy a zvířecí chlupy z předložek a koberců. Poznámka: pokud se sací hubice příliš přisává k povrchu, umístěte přepínač rychlostí do polohy „Min“. Rychlost 1 « Min » Rychlost 2 « Medium» Rychlost 3 « Turbo » 18 V až 35mn až 25mn až 20mn 24 V až 45mn až 35mn až 25mn

• Podle typu RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page8081 POZOR: Nevysávejte velké úlomky, které by mohly kartáč zablokovat nebo poškodit. Elektrickým kartáčem nevysávejte koberce s dlouhým vlasem, zvířecí srst nebo třásně. ROZEBRÁNÍ A ČIŠTĚNÍ ELEKTRICKÉHO KARTÁČE POZOR: APřed prováděním údržby nebo před čištěním vždy vysavač vypněte a odpojte od elektrické sítě. Nástrojem dodaným ke spotřebiči (15) otevřete obě západky na každé straně spodní části Delta hlavy (fig. 7). Zvedněte záklopku sací hubice umístěné nad elektrickým kartáčem (fig. 8). Pro vyčištění elektrického kartáče jej vyjměte za jeho postranní část (fig. 9). Jemně z něho odstraňte nitě, vlasy, zvířecí chlupy apod. ( fig. 10). Po vyčištění uchopte elektrický kartáč za postranní část, nasamte ho zpět (fig. 11) a znovu na něj umístěte záklopku sací hubice (fig. 12). A nakonec s použitím nástroje dodaného se spotřebičem uzavřete obě západky ( fig. 13).

V ZÁJMU VAŠÍ BEZPEČNOSTI

• Nedotýkejte se rotujících částí, pokud není vysavač vypnutý a vypojený ze sítě.

• Vysavač nepoužívejte na mokrém povrchu.

• Nikdy ho nedávejte do vody.

OPRAVA ELEKTRICKÉHO KARTÁČE

Elektrický kartáč má menší výkon nebo vydává neobvyklý zvuk

• Rotační kartáč nebo hadice jsou ucpané: vysavač vypněte a vyčistěte je.

• Kartáč je opotřebovaný: obra…te se na autorizované servisní středisko a nechte ho vyměnit.

• Řemen je opotřebovaný: dělá-li řemen hluk, je to způsobeno prokluzováním z důvodu jeho opotřebení. Obra…te se na autorizované servisní středisko a nechte ho vyměnit Elektrický kartáč se při vysávání zastavuje

• Byla aktivována tepelná ochrana: vypněte vysavač přemístěním přepínače do polohy Vypnuto (2.a) a vypojte ho ze sítě. Zkontrolujte, zda nějaký předmět nebrání rotaci kartáče; pokud ano, tak blokující předmět odstraňte, elektrický kartáč vyčistěte ( fig. 10) a vysavač znovu zapněte. S kartáčem se obtížně pohybuje Pokud se vám zdá, že při přemís…ování sací hubice vyvíjíte větší úsilí, snižujte postupně sací výkon přemístěním přepínače rychlosti do polohy „Min“ (3.a). Pokud problém přetrvává, předejte elektrický kartáč nejbližšímu autorizovanému servisnímu středisku Rowenta. Viz seznam autorizovaných servisních středisek Rowenta nebo kontaktujte zákaznický servis Rowenta. 4 • Uložení Jakmile ukončíte používání vysavače, vypněte ho přepnutím vypínače do polohy Vypnuto (2a). Poté ho můžete v parkovací poloze uložit svisle na vámi požadovaném místě. Parkovací poloha vysavače: umístěte ho svislé polohy, aby se zajistil. Před dalším použitím: uchopte držadlo a mírně ho naklopte směrem dozadu, abyste ho uvolnili z parkovací polohy. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page81CS

DŮLEŽITÉ UPOZORNĚNÍ: Před prováděním údržby nebo před čištěním vždy vysavač vypněte a odpojte ze sítě. 1 • Čištění prachové nádoby (9) 1.a Rychlé vyprázdnění Jakmile je prachový sáček plný a dosáhl úrovně „MAX“, vyprázdněte ji následovně: prachovou nádobu vyjměte tahem dolů ( fig. 14) a nad odpadkovým košem stiskněte tlačítko „push“, aby se víko vyklopilo směrem dolů a obsah nádoby se tak vyprázdnil (fig. 15). Víko opět uzavřete (fig.

) a sestavu prachové nádoby vra…te zpět (fig. 19). 1.b Úplné vyčištění Sestavu prachové nádoby je vhodné pravidelně čistit.

• Vyjměte sestavu prachové nádoby ( fig. 14) a oddělte od sebe jednotlivé části (9).

• Sejměte pěnový ochranný filtr motoru (9c).

• Sběrnou prachovou nádobu (9a), separátor prachu (9b) a víko (9d) vypláchněte vlažnou tekoucí vodou a nechte je vysušit nebo je otřete suchým hadříkem.

• Vyčistěte pěnový ochranný filtr motoru (viz odstavec 2).

• Vra…te na původní místo suché části prachové nádoby a náhradní pěnový ochranný filtr motoru (9c), který byl k vašemu spotřebiči dodán navíc.

• Prachovou nádobu uzavřete a umístěte ji zpět na spotřebič (fig. 19). 2 • Čištění pěnového ochranného filtru motoru (9c) POZOR: Vysavač nikdy nezapínejte bez pěnového ochranného filtru motoru. Pro zachování sacího výkonu vysavače nevysávejte velmi jemné látky (sádra, cement, popel…) a minimálně jednou měsíčně vyčistěte pěnový ochranný filtr motoru. Při snížení sacího výkonu vysavače se doporučuje pěnový ochranný filtr motoru čistit častěji.

• Sejměte víko prachové nádoby (9d) a poté pěnový ochranný filtr motoru (9c) fig. 21).

• Pěnový ochranný filtr motoru (9c) vyčistěte vlažnou mýdlovou vodou. Propláchněte a nechte alespoň 12 h schnout, než ho vrátíte do spotřebiče (fig.22). DŮLEŽITÉ UPOZORNĚNÍ:

ro optimální ochranu motoru dbejte na to, aby byl p

zcela suchý. Proto je nutné ho nechat schnout minimáln

m se dodává náhradní p

ový ochranný filtr motoru, aby bylo možné spot

ového filtru. POZOR: Jednotlivé části prachové nádoby nebo pěnový ochranný filtr motoru nikdy nemyjte v myčce nádobí. 3 • Údržba vysavače Tělo přístroje otřete jemným vlhkým hadříkem, poté ho osušte suchým hadříkem (fig.23). DŮLEŽITÉ UPOZORNĚNÍ: Nepoužívejte agresivní nebo brusné čisticí prostředky. Průhledný vzhled prachového zásobníku a/nebo víka separátoru prachu se může během času změnit, což nemá žádný vliv na sací výkon spotřebiče. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page8283 AKUMULÁTORY 1 • Výměna akumulátorů Tento přístroj funguje na nikl-metal hydridové akumulátory (NiMH), které jsou z bezpečnostních důvodů dostupné pouze profesionálním opravářům. Pokud akumulátor již není schopen udržet energii, je nutné vyjmout NiMH akumulátorový blok. Pro výměnu akumulátorů se obra…te na nejbližší autorizovaný servis. 2 • Likvidace spotřebiče Před vyhozením spotřebiče z něho vyjměte akumulátory. Chcete-li vyjmout akumulátory, obra…te se na nejbližší autorizované servisní středisko nebo postupujte následovně: odpojte spotřebič od elektrické sítě, oddělte rukoje… od základního těla vyšroubováním centrálního šroubu, dále vyšroubujte 5 montážních šroubů umístěných na zadní straně rukojeti ( fig. 24). Opatrně nadzvedněte horní kryt rukojeti, vyšroubujte oba šrouby z elektronického obvodu a tahem za úchyt odpojte akumulátorový blok ( fig. 25). Akumulátorový blok nevyhazujte do domovního odpadu, ale odevzdejte ho do nejbližšího autorizovaného servisního střediska Rowenta nebo na místo určené k tomuto účelu.

• Podle platných právních předpisů musí být každý spotřebič po ukončení životnosti odevzdán do autorizovaného servisního střediska, které se postará o jeho likvidaci.

• Životní prostředí: Směrnice 2002/95/ES Varování Dobíjecí akumulátorový blok nevyměňujte za nedobíjecí baterie. S výměnou akumulátorů se obra…te na autorizované servisní středisko. Akumulátory jsou určeny výhradně pro použití ve vnitřním prostředí. Nedávejte je do vody. Při manipulaci s akumulátory bumte opatrní. Akumulátory nedávejte do úst. Zabraňte kontaktu akumulátorů s jinými kovovými předměty (prstýnky, hřebíky, šrouby…). Dávejte pozor, abyste při umís…ování kovových předmětů ke krajům akumulátorů nezpůsobili zkrat. Při vzniku zkratu existuje riziko nebezpečného nárůstu teploty, což může způsobit vážné popáleniny, a dokonce může dojít i ke vznícení. Pokud z akumulátorů vytéká tekutina, nedotýkejte se očí ani sliznice. Umyjte si ruce a propláchněte oči čistou vodou. Pokud nepříjemné pocity přetrvávají, vyhledejte lékaře. Podílejme se na ochraně životního prostředí! Váš spotřebič obsahuje velké množství využitelných nebo recyklovatelných materiálů. Odneste ho do sběrného střediska, kde bude provedeno jeho zpracování.

DŮLEŽITÉ UPOZORNĚNÍ: Před každou kontrolou vysavače nebo při nižším výkonu vypněte vysavač přepnutím vypínače Zapnuto/Vypnuto do polohy Vypnuto. Opravy mohou provádět pouze odborníci s použitím originálních náhradních dílů. Vámi provedená oprava může představovat nebezpečí pro uživatele. Pokud vysavač nelze zapnout Zkontrolujte, zda je nabíječka od vysavače řádně odpojena. Pokud ano, spotřebič není nabitý. Dejte ho nabít. Pokud při nabíjení vysavače bliká modrá kontrolka nabíjení příliš rychle, znamená to, že nepoužíváte správnou nabíječku, nebo je tato nabíječka vadná. Pokud vysavač nevysává

• Elektrický kartáč je zanesený: vyčistěte ho.

• Separátor je ucpaný: vyjměte prachovou nádobu a vyčistěte separátor Pokud má vysavač menší sací výkon, je hlučný a píská

• Sací trubice nebo hadice jsou částečně ucpané: uvolněte je.

• Sběrná prachová nádoba je plná: vyprázdněte ji a vyčistěte.

• Prachová nádoba není umístěna ve správné poloze: umístěte ji znovu do správné polohy.

• Sací Delta hlava je zanesená: rozeberte elektrický kartáč a vyčistěte ji.

• Pěnový ochranný filtr motoru je zanesen: vyčistěte ho. Separátor se plní prachem

• V separátoru se hromadí prach. Zkontrolujte, zda není ucpaná trubka mezi separátorem a prachovou nádobou.

• Vstupní otvor zásobníku prachu je ucpaný: vyjměte nádobu na prach a vyprázdněte ji. Vyčistěte otvor zásobníku prachu. Pokud je obtížné posunovat sací hubicí Pomocí přepínače snižte sací výkon. Pokud problém přetrvává, předejte vysavač nejbližšímu autorizovanému servisnímu středisku Rowenta. Viz seznam autorizovaných servisních středisek Rowenta nebo kontaktujte zákaznický servis Rowenta. ZÁRUKA: Tento přístroj je určen pouze pro použití v domácnosti; v případě nevhodného použití nebo použití, které není v souladu s návodem k obsluze, nenese výrobce žádnou odpovědnost a záruka zaniká. Před prvním použitím spotřebiče si pozorně přečtěte návod k použití: použití, které není v souladu s návodem, zbavuje společnost Rowenta odpovědnosti. RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page8485 TARTALOM Oldal BIZTONSÁGI UTASÍTÁSOK ............................................................................................................................................... 86 1. Használati óvintézkedések ............................................................................................................................................... 86

2. Elektrické zapojenie .

• Skontrolujte, či úžitkové napätie (počet voltov) označené na štítku nabíjačky vášho vysávača zodpovedá napätiu vášho spotrebiča.

• Nikdy ne…ahajte za elektrický kábel pri vypínaní nabíjačky.

4. Svetelná kontrolka nabíjania

elektrickou kefou 11.a Elektrická kefa 11.b Západky 11.c Poklop

• Kefa je opotrebovaná: kontaktujte autorizované servisné stredisko, kde vám kefu vymenia.

• Elektrická kefa je znečistená: vyčistite ju.

• Oddeyovač prachu je upchatý: odstráňte prach a oddeyovač vyčistite. Ak váš vysávač zle saje, robí hluk, píska

• Trubica alebo hadica sú čiastočne upchaté: vyčistite ich.

• Zberná nádoba na prach je plná: vyprázdnite a vyčistite ju.

• Penový filter na ochranu motora je zanesený: vyčistite ho. Ak sa oddetovač prachu plní prachom
