РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SEM 40 SANITAS

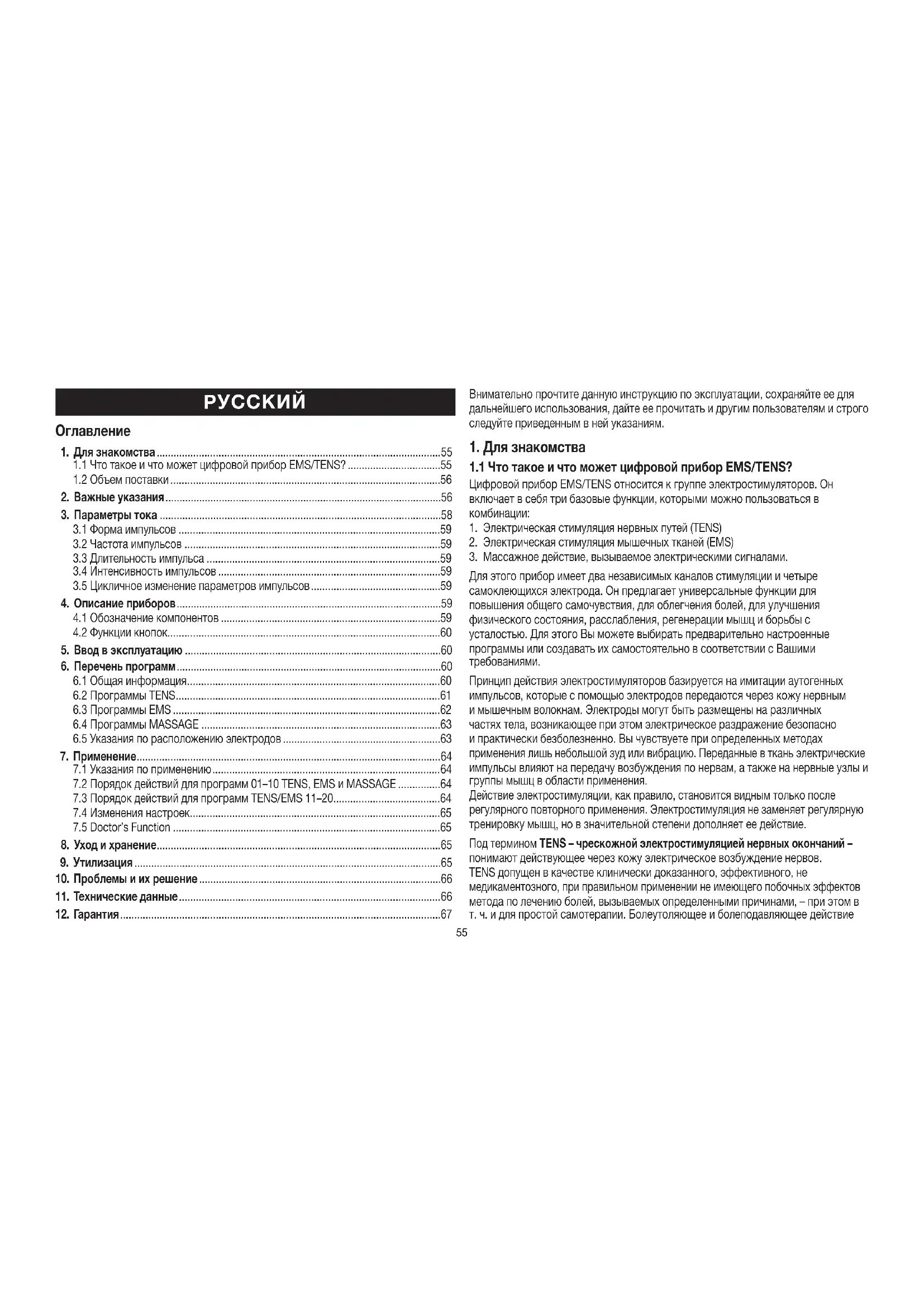

1.1 Что такое и что может цифровой прибор EMS/TENS? .................................55

6.5 Указания по расположению электродов ........................................................63

Внимательно прочтите данную инструкцию по эксплуатации, сохраняйте ее для дальнейшего использования, дайте ее прочитать и другим пользователям и строго следуйте приведенным в ней указаниям.

1.1 Что такое и что может цифровой прибор EMS/TENS?

Цифровой прибор EMS/TENS относится к группе электростимуляторов. Он включает в себя три базовые функции, которыми можно пользоваться в комбинации:

1. Электрическая стимуляция нервных путей (TENS)

2. Электрическая стимуляция мышечных тканей (EMS)

3. Массажное действие, вызываемое электрическими сигналами.

Для этого прибор имеет два независимых каналов стимуляции и четыре самоклеющихся электрода. Он предлагает универсальные функции для повышения общего самочувствия, для облегчения болей, для улучшения физического состояния, расслабления, регенерации мышц и борьбы с усталостью. Для этого Вы можете выбирать предварительно настроенные программы или создавать их самостоятельно в соответствии с Вашими требованиями. Принцип действия электростимуляторов базируется на имитации аутогенных импульсов, которые с помощью электродов передаются через кожу нервным и мышечным волокнам. Электроды могут быть размещены на различных частях тела, возникающее при этом электрическое раздражение безопасно и практически безболезненно. Вы чувствуете при определенных методах применения лишь небольшой зуд или вибрацию. Переданные в ткань электрические импульсы влияют на передачу возбуждения по нервам, а также на нервные узлы и группы мышц в области применения. Действие электростимуляции, как правило, становится видным только после регулярного повторного применения. Электростимуляция не заменяет регулярную тренировку мышц, но в значительной степени дополняет ее действие. Под термином TENS – чрескожной электростимуляцией нервных окончаний – понимают действующее через кожу электрическое возбуждение нервов. TENS допущен в качестве клинически доказанного, эффективного, не медикаментозного, при правильном применении не имеющего побочных эффектов метода по лечению болей, вызываемых определенными причинами, – при этом в т. ч. и для простой самотерапии. Болеутоляющее и болеподавляющее действие56 достигается, кроме всего прочего, путем подавления передачи боли по нервам (при этом, прежде всего, благодаря высокочастотным импульсам) и роста выделения аутогенного эндорфина, который уменьшает чувствительность к боли благодаря своему действию на центральную нервную систему. Метод научно подтвержден и допущен к медицинскому применению. Каждая картина заболевания, позволяющая использовать TENS, должна быть обговорена с лечащим врачом. Он даст Вам также указания по самотерапии с применением TENS. TENS клинически испытан и допущен для следующих областей применения:

боли в спине, особенно жалобы в области поясничного и шейного отделов позвоночника

боли в суставах (например, коленных, тазобедренных, плечевых)

боли при менструациях у женщин

боли после травм опорно-двигательного аппарата

боли при нарушениях кровообращения

хронические боли, вызываемые различными причинами. Электростимуляция мышц (EMS) является широко распространенным и общепризнанным методом и уже многие годы применяется в спортивной и реабилитационной медицине. В области спорта и фитнеса EMS применяется как дополнение к обычным методам тренировки мышц, чтобы повысить функциональные способности мышц и достичь желаемых пропорций тела. EMS используется в двух направлениях. С одной стороны, можно вызывать целенаправленное укрепление мускулатуры (активирующее применение), а с другой – может достигаться расслабляющее, восстанавливающее действие (расслабляющее применение). К активирующему применению относятся:

тренировка мышц для повышения выносливости и/или

тренировка мышц для поддержки укрепления определенных мышц или групп мышц, чтобы достичь желаемых изменений в пропорциях тела. К расслабляющему применению относятся:

релаксация мышц для устранения растяжения и защемления мышц

улучшение при явлениях мышечной усталости

ускорение регенерации мышц после большой мышечной нагрузки (например, после марафонского бега). Кроме того, цифровой прибор EMS/TENS благодаря встроенной технологии массажа дает возможность с помощью приближенной по восприятию и действию к реальному массажу программы уменьшать растяжения и защемления мышц и бороться с явлениями усталости. На основании рекомендаций по позиционированию и таблиц программ, приведенных в данной инструкции, Вы можете быстро и просто определить настройку прибора для соответствующего применения (в зависимости от части тела) и для соответствующего действия. Благодаря двум раздельно регулируемым каналам, цифровой прибор EMS/ TENS обеспечивает возможность регулировки интенсивности импульсов независимо друг от друга на две части тела, например, чтобы охватить тело с обеих сторон или равномерно стимулировать большие участки тканей. Кроме того, индивидуальная регулировка интенсивности каждого канала дает Вам возможность одновременного применения прибора в двух различных частях тела, благодаря чему достигается экономия времени по сравнению с последовательным применением.

– 1 цифровой прибор EMS/TENS (включая защелку для ремня) – 1 соединительный кабель – 4 самоклеющихся электрода (45 x 45 мм) – 3 батарейки типа AAA – данная инструкция по применению Дополнительно покупаемые части 8 самоклеющихся электродов (45 x 45 мм), арт. № 661.22 4 самоклеющихся электрода (50 x 100 мм), арт. № 661.21

Применение прибора не заменяет врачебных консультаций и лечения. Поэтому при любых типах болей или болезней всегда предварительно проконсультируйтесь с врачом!57

Во избежание вреда здоровью настоятельно не рекомендуется применять цифровой прибор EMS/TENS в следующих случаях:

при имплантированных электроприборах (например, стимулятор ритма сердца)

при наличии металлических имплантатов

Для людей, использующих инсулиновые насосы

при высокой температуре (например, свыше 39 °C)

при известных или острых нарушениях ритма сердца и других нарушениях возбуждения и проведения импульсов в сердце

при припадках (например, эпилепсии)

во время беременности

при раковых заболеваниях

после операций, при которых усиленное сокращение мышц может мешать процессу выздоровления

Запрещается применение прибора вблизи сердца. Стимулирующие электроды запрещается устанавливать в каких-либо точках передней части грудной клетки (ограниченной ребрами и грудиной), в особенности на обоих больших грудных мышцах. Здесь он может повышать опасность мерцания желудочков сердца и вызвать остановку сердца

на костях черепа, в области рта, глотки или гортани

в области шеи / сонных артерий

в области половых органов

при острых или хронических заболеваниях кожи (повреждения или воспаления), (например, при болезненных или безболезненных воспалениях, покраснениях, кожной сыпи (например, аллергии), ожогах, ударах, отеках, на открытых или заживающих ранах, на шрамах после операций, находящихся в процессе заживления)

при высокой влажности воздуха, например, в ванных комнатах или при приеме ванны или душа.

Не пользоваться после употребления алкоголя

При одновременном присоединении к высокочастотному хирургическому

Перед применением прибора проконсультируйтесь с лечащим врачом при:

острых заболеваниях, в особенности при подозрении или наличии артериальной гипертонии, нарушениях свертывания крови, склонности к тромбоэмболии, а также при злокачественных новообразованиях

любых кожных заболеваниях

невыясненных хронических болезненных состояниях, независимо от части тела

любых нарушениях чувствительности с пониженной болевой чувствительностью (например, при нарушениях обмена веществ)

одновременно проводимых медицинских лечениях

возникающих при стимуляции жалобах

неисчезающих раздражениях кожи в связи с длительной стимуляции с расположением электродов в одном и том же месте

Используйте цифровой прибор EMS/TENS исключительно:

В целях, для которых он был разработан, и только способом, описанным в данной инструкции по применению. Любое неправильное использование может быть опасным.

Для наружного применения.

С входящими в объем поставки и дополнительно купленными оригинальными принадлежностями, в противном случае теряют свою силу притязания по предоставление гарантии. МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Всегда снимайте электроды с кожи, не слишком сильно тяня за них, чтобы в редких случаях очень чувствительной кожи предотвратить ее повреждения.

Не приближайте прибор к источникам тепла и не используйте его вблизи (~1 м) коротко- и микроволновых приборов (например, мобильных телефонов), т. к. это может приводить к неприятным скачкам тока.

Не подвергайте прибор действию прямых солнечных лучей или высоких температур.

Защищайте прибор от пыли, грязи и влаги. Ни в коем случае не погружайте прибор в воду или другие жидкости.

Прибор подходит для персонального использования.58

По гигиеническим причинам электродами может пользоваться только один

Если прибор не функционирует должным образом, появляются недомогания или боли, незамедлительно прервите использование.

Для снятия или смещения электродов предварительно отключить прибор или соответствующий канал, чтобы предотвратить нежелательную стимуляцию.

Не видоизменяйте электроды (например, обрезая их). Это ведет к повышенной плотности тока и может быть опасным (макс. рекомендуемое выходное значение для электродов: 9 mA/cm

, эффективная плотность тока свыше 2 мА/см

требуем повышенной внимательности).

Не применять во время сна, вождения автомобиля или при одновременном управлении машинами и оборудованием.

Не применять при любых работах, при которых непредсказуемая реакция (например, усиленное сокращение мышц, несмотря на низкую интенсивность) может быть опасной.

Следите за тем, чтобы во время стимуляции металлические объекты, например, пряжки ремней или цепочки, не могли войти в контакт с электродами. Если у Вас в зоне применения имеются украшения или пирсинг (например, в пупке), то перед использованием прибора их необходимо снять, т. к. в противном случае можно получить точечные ожоги.

Во избежание возможных опасностей храните прибор в недоступном для детей

Не перепутывайте кабели электродов и контакты с наушниками или другими приборами и не соединяйте электроды с другими приборами.

Не используйте этот прибор одновременно с другими приборами, которые передают телу электрические импульсы.

Не используйте прибор вблизи легко воспламеняющихся веществ, газов или взрывчатых веществ.

Не используйте аккумуляторы; всегда используйте батарейки одинакового типа.

Используйте прибор в первые минуты в положении лежа или сидя, чтобы в редких случаях вазовагальной реакции (чувство слабости) не подвергаться излишней опасности получения травм. При появлении чувства слабости незамедлительно отключите прибор и поднимите ноги (приблизительно на 5–10 минут).

Предварительная обработка кожи жирными кремами не рекомендуется,

это ведет к повышенному износу электродов и может также приводить

неприятным скачкам тока. Повреждения

В случае сомнений при повреждениях прибора не используйте его и обратитесь в торговую организацию, продавшую прибор, либо по указанному адресу службы технического обеспечения.

Периодически проверяйте прибор на отсутствие признаков повреждения или износа. При обнаружении подобных признаков или в случае неправильного использования прибора перед повторным использованием его необходимо отправить изготовителю или в торговую организацию.

Незамедлительно выключите прибор, если он неисправен или имеются неполадки в работе.

Ни в коем случае не пытайтесь самостоятельно открыть и/или отремонтировать прибор. Доверяйте выполнять ремонт только службе технического обеспечения или авторизированным торговым организациям. Несоблюдение ведет к потере гарантии.

Изготовитель не несет ответственности за ущерб, вызванный неквалифицированным или неправильным использованием. Информация об ЭСР (электростатическом разряде) Учтите, что запрещается прикасаться к гнездам, которые обозначены предупреждающей табличкой „ЭСР“. Меры по защите от „ЭСР“: – Не прикасаться пальцами к штекерам/гнездам, которые обозначены предупреждающей табличкой „ЭСР“! – Не прикасаться находящимися в руках инструментами к штекерам/гнездам, которые обозначены предупреждающей табличкой „ЭСР“! Дальнейшие пояснения, касающиеся предупреждающей таблички „ЭСР“, а также перечень возможных обучающих курсов и их содержание можно получить по запросу в службе технического обеспечения.

Электростимуляторы работают со следующими настройками тока, которые, в зависимости от регулировки, отказывают различное действие на эффект стимуляции:59 Интенсивность импульсов Монофазные импульсы

Она описывает функцию времени тока возбуждения. При этом различают моно- и двухфазные импульсные токи. При монофазных импульсах ток течет в одном направлении, при двухфазных – ток возбуждения меняет свое направление. В цифровых приборах EMS/TENS применяются только двухфазные импульсные токи, т. к. они разгружают мышцы, ведут к меньшему утомлению мышц и обеспечивают более надежное и безопасное применение.

3.2 Частота импульсов

Частота указывает число единичных импульсов в секунду, она измеряется в Гц (герцах). Ее можно рассчитать, взяв обратное от длительности периода. Соответствующая частота определяет, какие типы мышечных волокон реагируют. Медленно реагирующие мышечные волокна реагирует скорее на низкие частоты импульсов до 15 Гц, а быстро реагирующие волокна начинают реагировать только с частоты более 35 Гц. При импульсах с частотой 45–70 Гц происходит длительное напряжение мышц в сочетании с быстрой мышечной усталостью. Поэтому высокая частота импульсов преимущество применяется для тренировки скоростной и максимальной силы.

3.3 Длительность импульса

Под ней понимают длительность единичного импульса в микросекундах. Среди прочего, длительность импульса определяет глубину проникновения тока, причем в общем случае действует следующее правило: большая мышечная масса требует большей длительности импульсов.

3.4 Интенсивность импульсов

Регулировка уровня интенсивности зависит от индивидуального субъективного ощущения каждого отдельного пользователя и определяется большим числом величин, как, например, область применения, кровообращение в коже, толщина кожи, а также качество контакта с электродами. На практике настройка должна быть эффективной, но ни в коем случае не должна вызывать неприятных ощущений, например, более в области применения. В то время, как легкий зуд указывает на достаточную энергию стимуляции, запрещается применять настройки, которые вызывают боль. При длительном использовании может потребоваться регулировка в связи с временными процессами адаптации к области применения.

3.5 Цикличное изменение параметров импульсов

Во многих случаях требуется путем применения нескольких параметров импульсов охватить все совокупность структур ткани в области применения. В цифровом приборе EMS/TENS это осуществляется благодаря тому, что предлагаемые программы автоматически выполняют циклическое изменение параметров импульсов. Тем самым также предотвращается усталость отдельных групп мышц в области применения. В цифровом приборе EMS/TENS имеются рациональные предварительные настройки параметров тока. Но Вы можете в любой момент во время применения изменить интенсивность импульсов, а, кроме того, в отдельных программах Вы можете предварительно изменить частоту импульсов, чтобы провести более приятное или сулящее больший успех применение.

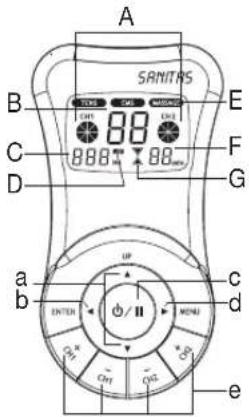

4.1 Обозначение компонентов

Дисплей (главное меню): A Интенсивность импульсов B Номера программ/циклов C Частота (Гц) D Низкий уровень заряда батареек E Подменю TENS/EMS/МАSSAGE

Функция таймера (индикация оставшегося времени) G Индикация режима работы

a Кнопки выбора UP (вверх) и DOWN (вниз) b Кнопка ENTER c Кнопка ВКЛ/ВЫКЛ d Кнопка МЕНЮ e Кнопка CH1+, CH1-, CH2+, CH2- Двухфазные импульсы Длительность

Длительность импульса

1 соединительный кабель (с 2 раздельно регулируемыми каналами, видно по разным цветам)

4 самоклеющихся электрода (45 x 45 мм)

Каждое нажатие кнопки подтверждается звуковым сигналом, чтобы обратить внимание на случайное нажатие кнопок. Этот звуковой сигнал не может быть

(1) Коротко нажать для включения прибора. Если кнопка при включении остается нажатой 10 секунд, прибор автоматически отключается. (2) Прерывание стимуляции однократным нажатием = режим паузы. (3) Выключение прибора длительным нажатием (ок. 3 секунд).

(1) Выбор (A) программы, (B) частоты и (C) длительности воздействия. (2) Кнопкой DOWN во время стимуляции уменьшается интенсивность импульсов для обоих каналов.

(1) Навигация между подменю TENS, EMS и MASSAGE. (2) Возврат в (А) окно выбора программ или в (В) главное меню. ENTER (1) Выбор меню. (2) Подтверждение сделанного кнопками UP/ DOWN выбора, за исключением интенсивности каналов. cH1+, cH1-, cH2+, cH2- Регулировка интенсивности импульсов.

5. Ввод в эксплуатацию

1. Снимите с прибора защелку для ремня, если она установлена.

2. Нажмите на крышку отсека для батареек, расположенную на

задней стороне прибора, и сместите ее в сторону.

3. Вложите 3 батарейки типа Alkaline AAA 1,5 В. Вкладывайте

батарейки только соответственно их полярности и маркировке.

4. Тщательно закройте крышку отсека для батареек (Рис. 1).

5. Соедините соединительный кабель с электродами (Рис. 2).

Указание: Для предельно простого соединения электроды оснащены зажимами.

6. Вставьте штекер соединительного кабеля в гнездо на задней

стороне прибора (Рис. 3).

7. Не тянуть, не скручивать и не перегибать сетевые кабели (Рис. 4).

6. Перечень программ

6.1 Общая информация

Цифровой прибор EMS/TENS имеет 50 программ:

10 программ МАSSAGE Во всех программах Вы можете устанавливать длительность воздействия, а для каждого из двух каналов – раздельно интенсивность импульсов. Кроме того, в программах TENS и EMS 11–20 Вы можете также изменять частоту импульсов отдельных циклов, чтобы адаптировать действие стимуляции к строению области применения. Циклы – это различные последовательности, из которых состоят программы. Они автоматически выполняются один за другим и повышают эффективность стимуляции различных типов мышечных волокон и противодействуют быстрой усталости мышц. Стандартные настройки параметров стимуляции и указания по расположению электродов приведены в следующих таблицах программ TENS, EMS и MASSAGE.

Рациональные области применения,

Цикл 1 Цикл 2 Цикл 3 Цикл 4 Цикл 5 Цикл 6 Цикл 7 Цикл 8 Длительность

Time (с) Off Time (с) Длительность

Time (с) Off Time (с) Длительность

Time (с) Off Time (с) Длительность

Time (с) Off Time (с) 1 + 11 Боль в шее, головная боль вазомоторного

4 + 14 Боль в связи с ревматическим

5 + 15 Жалобы в пояснице 22

7 + 17 Противоболевая программа I См. указание

8 + 18 Травмы коленного сустава, травмы голеностопного сустава, повреждения

9 + 19 (Burst) Противоболевая программа II См. указание 250 75 0,25 0,25 250 2 0,5 0 10 + 20 (Burst) Противоболевая программа III См. указание 250 100 0,25 0,25 On Time (с) = время включения цикла в секундах (сокращение) – O Time (с) = время выключения цикла в секундах (расслабление) Указание: Положение электродов должно охватывать болезненную зону. При болезненных группах мышц электроды группируются вокруг соответствующих мышц. При болях в суставах сустав должен быть охвачен электродами с передней/задней стороны, а также, если это допускают расстояния между электродами, с правой и левой стороны. Расстояние между электродами не должно быть меньше 5 см и больше 15 см. Учитывайте рисунки 9 и 10, которые касаются коленного и голеностопного сустава. Программы Burst подходят для всех зон, которые должны стимулироваться с переменным рисунком сигналов (для как можно меньшего привыкания).62

Рациональные области применения,

Цикл 1 Цикл 2 Цикл 3 Цикл 4 Цикл 5 Цикл 6 Цикл 7 Цикл 8 Длительность

Time (с) Off Time (с) Длительность

Time (с) Off Time (с) Длительность

Time (с) Off Time (с) Длительность

3 + 13 Мускулатура спины вблизи позвоночника прогр. I 03, 06, 22, 23 250 2 10 1 250 4 10 1 250 6 10 1 4 + 14 Передняя и задняя мускулатура плеча (в т. ч. бицепс), передняя и задняя мускулатура

8 + 18 Мускулатура ягодиц 24 250 20 5 1 250 6 5 1 250 30 5 1 9 + 19 Передняя и задняя мускулатура бедра 25, 26 250 20 5 1 250 6 8 1 250 25 5 1 10 + 20 Передняя и задняя мускулатура голени 27, 28 250 25 5 1 250 6 8 1 250 35 5 1 On Time (с) = время включения цикла в секундах (сокращение) – O Time (с) = время выключения цикла в секундах (расслабление)63

6.4 Программы MASSAGE

6.5 Указания по расположению электродов

Рациональное расположение электродов важно для оптимального успеха стимуляции. Мы рекомендуем согласовать оптимальные позиции электродов в предполагаемой области применения с Вашим врачом. В качестве основы служат рекомендуемые расположения электродов, приведенные на внутренней стороне обложки (рис. 1–28). При выборе расположения электродов следует соблюдать следующие указания: Расстояние между электродами Чем большим выбирается расстояние между электродами, тем больше будет стимулируемый объем тканей. Это касается площади и глубины объема тканей. Вместе с тем, с увеличением расстояния между электродами уменьшается интенсивность стимуляции тканей, что означает, что при выборе большего расстояния хотя и стимулируется больший объем, но с меньшей интенсивностью. Для повышения стимуляции необходимо увеличить интенсивность импульсов. При выборе расстояния между электродами следует учитывать следующее:

наиболее рациональное расстояние: прибл. 5–15 см,

менее 5 см: преимущественно сильно стимулируются поверхностные структуры,

свыше 15 см: очень слабо стимулируются крупные и глубокие структуры. Расположение электродов относительно направлению мышечных волокон Выбор направления течения тока следует согласовать с направлением мышечных волокон соответственно требуемому слою мышц. Если должны быть достигнуты поверхностные мышцы, то следует расположить электроды параллельно направлению волокон (S. 2, рис. 16; 1A–1B/2A–2B); если должны быть достигнуты глубокие слои тканей, то электроды необходимо расположить поперек направления волокон (S. 2, рис. 16; 1A–2A/1B–2B). Последнее можно, например, достичь крестообразным (= поперечным) расположением электродов, например, S. 2, рис. 16; 1A–2B/2A–1B. Распределите цвета кабелей соответствующим каналам. Белый кабель относится к каналу CH1, а серый – к каналу CH2.

При болевой терапии (TENS) с помощью цифрового прибора EMS/TENS с его двумя раздельно регулируемыми каналами и двумя самоклеющимися электродами на каждом имеет смысл установить электроды одного канала таким образом, чтобы болевая точка располагалась между электродами, либо Вы располагаете один электрод непосредственно на болевой точке, а второй – на расстоянии не менее 2–3 см от первого. Электроды второго канала можно использовать для одновременной терапии других болевых точек либо совместно с электродами первого канала применять для блокирования болевой зоны (с противолежащей стороны). Здесь снова имеет смысл крестообразное расположение.

Совет по массажной функции: для оптимального действия всегда используйте все 4 электрода.

Для улучшения фиксации электродов используйте их на чистой, по возможности, обезжиренной и побритой коже. При необходимости, перед использованием

кожу водой и удалить волосы.

Если во время работы один из электродов отсоединяется, то интенсивность импульсов обоих каналов устанавливается на наименьшую величину. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы попасть в режим паузы, заново расположите № прогр. Форма массажа 1 Массаж похлопыванием и пощипыванием 2 Разминание и массаж пощипыванием 3 Массаж похлопыванием 4 Массаж ребрами ладоней/массаж давлением 5 Массаж ребрами ладоней/массаж давлением 6 Массаж встряхиванием 7 Массаж похлопыванием (смена между электродами) 8 Массажная струя (смена между электродами) 9 Упорная массажная струя (смена между электродами) 10 Комбинированная программа (смена между электродами) Расположение электродов выбрать таким образом, чтобы они охватывали требуемые сегменты мышц. Для оптимального действия расстояние между электродами не должно быть больше 15 см. Запрещается располагать электроды на передней стенке грудной клетки, т. е. выполнять массаж левой и правой большой грудной мышцы.64

и продолжите использование повторным нажатием кнопки ВКЛ/ВЫКЛ и

требуемую интенсивность импульсов.

7.1 Указания по применению

Если прибор не используется 3 минуты, он автоматически отключается (автоматикой отключения). При повторном включении на ЖК-дисплее появляется главное меню, использовавшееся последним подменю мигает.

При нажатии допустимой кнопки звучит короткий звуковой сигнал, при нажатии недопустимой – два коротких сигнала.

7.2 Порядок действий для программ 01–10 TENS, EMS и MASSAGE

Выберите из таблицы программ подходящую для Ваших целей программу.

Расположите электроды в требуемой области и соедините их с прибором. В этом Вам могут помочь рекомендации по расположению.

Для включения прибора нажмите кнопку ВКЛ/ВЫКЛ.

Нажатием кнопки МЕНЮ выполните навигацию между подменю (TENS/EMS/ MASSAGE) и подтвердите Ваш выбор нажатием кнопки ENTER (Рис. 1, пример: индикация на дисплее TENS).

Выберите кнопками UP/DOWN требуемую программу и подтвердите выбор кнопкой ENTER (Pис. 2, пример: индикация на дисплее, программа TENS № 01).

Затем выберите кнопками UP/DOWN общую длительность воздействия и подтвердите выбор кнопкой ENTER (Pис. 3, пример: длительность воздействия 30 минут). Прибор находится в состоянии ожидания (Pис. 4).

Для того, чтобы начать стимуляцию, нажмите кнопку ВКЛ/ ВЫКЛ. Начинается сменяться индикация рабочего состояния (Pис. 5).

Выберите наиболее приятную для Вас интенсивность импульсов нажатием кнопки CH 1+/CH 2+. Индикация интенсивности импульсов соответствующим образом изменяется.

7.3 Порядок действий для программ TENS/EMS 11– 20

(индивидуальные программы) Программы 11–20 – это предварительно настроенные программы, которые Вы можете индивидуализировать. Вы можете настроить частоту импульсов.

Выберите из таблицы программ подходящую для Ваших целей программу.

Расположите электроды в требуемой области и соедините их с прибором. В этом Вам могут помочь рекомендации по расположению.

Для включения прибора нажмите кнопку ВКЛ/ВЫКЛ.

Нажатием кнопки МЕНЮ выполните навигацию между подменю (TENS/EMS/МАSSAGE) и подтвердите Ваш выбор нажатием кнопки ENTER (Рис. 1, пример: индикация на дисплее TENS).

Выберите кнопками UP/DOWN требуемую программу и подтвердите выбор кнопкой ENTER (Рис. 2, пример: индикация на дисплее, программа TENS № 11).

Выберите кнопками UP/DOWN требуемую частоту (Гц) для цикла 1 и подтвердите выбор кнопкой ENTER (Pис. 3). Повторите эту процедуру для всех последующих циклов.

Для окончания настройки частоты установите частоту (Гц) последнего требуемого цикла на „

0“ и нажмите кнопку ENTER, все настройки частоты последующих циклов автоматически устанавливаются на „0“ и, таким образом, не учитываются.

Совет: удерживайте кнопку ENTER нажатой 2 секунды, чтобы пропустить настройку частоты и перейти к настройке времени воздействия. В случае, если Вам требуются все 8 циклов, также закончите выбор настройки частоты 2-секундным нажатием кнопки ENTER.

Затем выберите кнопками UP/DOWN требуемую длительность воздействия и подтвердите выбор кнопкой ENTER (Рис. 4, пример: длительность воздействия 30 минут).

Прибор находится в состоянии ожидания (Pис. 5).

Для того, чтобы начать стимуляцию, нажмите кнопку ВКЛ/ВЫКЛ. Начинается мигать индикация рабочего состояния (Pис. 6). Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5 Рис. 3 Рис. 4 Рис. 5 Рис. 6 Рис. 1 Рис. 265

Выберите наиболее приятную для Вас интенсивность импульсов нажатием кнопки CH 1+/CH 2+. Индикация интенсивности импульсов соответствующим образом изменяется.

Примечание: Индивидуализированные Вами настройки программ сохраняются в памяти и автоматически вызываются при следующем выборе.

7.4 Изменения настроек

Изменение интенсивности (во время использования)

CH1+/- и CH2+/-: Изменение интенсивности каждого канала.

Кнопка DOWN : интенсивность обоих каналов уменьшается. Прерывание стимуляции Нажать кнопку ВКЛ/ВЫКЛ. При повторном нажатии стимуляция начинается снова. Отключение всего канала Нажимать кнопку CH- до тех пор, пока канал не достигнет наименьшей интенсивности, затем удерживать кнопку нажатой до тех пор, пока он больше не будет показываться на дисплее. Если Вы удерживаете нажатой соответствующую кнопку CH+, то канал снова активируется. Изменение использования (полностью или отдельных параметров)

ВКЛ/ВЫКЛ: Прерывание стимуляции.

МЕНЮ: Возврат в окно выбора программы или главное меню.

Настройка требуемых параметров Подтвердите нажатием ENTER. ВКЛ/ВЫКЛ для продолжения применения.

7.5 Doctor’s Function

Doctor’s Function – это специальная настройка, с помощью которой Вы еще проще и целенаправленней можете вызвать абсолютно персональную программу. Ваша индивидуальная настройка программ вызывается сразу же при включении в состояние ожидания и активируется простым нажатием кнопки ВКЛ/ВЫКЛ. Настройка этой индивидуальной программы может выполняться, например, по совету Вашего врача. При активированной Doctor’s Function во время стимуляции можно изменить

интенсивность импульсов. Все другие параметры и программы цифрового прибора EMS/TENS в этом случае заблокированы и не могут быть изменены и

Настройка Doctor’s Function

Выберите Вашу программу и соответствующие настройки, как описано в п. 7.2 и 7.3.

Прежде, чем активировать программу нажатием кнопки ВКЛ/ВЫКЛ, одновременно удерживайте нажатыми кнопки ВКЛ/ВЫКЛ и CH 2+ в течение 5 секунд. Сохранение в Doctor’s Function подтверждается длительным звуковым сигналом. Удаление Doctor’s Function Для того, чтобы снова разблокировать прибор и получить возможность обращения к другим программам, удерживайте обе кнопки ВКЛ/ВЫКЛ и CH 2+ нажатыми в течение 5 секунд (не возможно во время стимуляции). Удаление Doctor’s Function подтверждается длительным звуковым сигналом.

Самоклеющиеся электроды

Для обеспечения как можно более длительного сцепления электродов, их следует очищать влажной, не волокнистой тряпкой.

После использования приклеивайте электроды снова к пленке. Чистка прибора

Перед каждой чисткой вытаскивайте батарейки из прибора.

Очищайте прибор мягкой, слегка смоченной тряпкой. При сильном загрязнении Вы можете смочить тряпку легким мыльным раствором.

Следите за тем, чтобы вода не попала внутрь прибора. Если это случилось, используйте прибор повторно только после того, как он полностью высох.

Для чистки не применяйте химические или абразивные средства.

Вытащите батарейки, если Вы длительное время не пользуетесь прибором. Вытекший из батареек электролит может повредить прибор.

Не перегибайте соединительные провода и электроды.

Отсоедините соединительные провода от электродов.

После использования приклеивайте электроды снова к пленке.

Храните прибор в прохладном, проветриваемом месте.

НЕ ставьте на прибор тяжелые предметы.

Использованные ,полностью разряженные батарейки и аккумуляторы должны утилизироваться помещением в специально обозначенные контейнеры, пункты сбора специальных отходов или через торговцев электротоварами.66 Вы обязаны по закону утилизировать батарейки. Информация: Эти обозначения ставятся на батарейках, содержащих вредные материалы: Pb = в батарейке содержится свинец, Cd = в батарейке содержится кадмий, Hg = в батарейке содержится ртуть. Утилизация прибора должна осуществляться в соответствии с требованиями Директивы 2002/96/EC «Старые электроприборы и электрооборудование». (WEEE, Waste Electrical and Electronic Equipment). Для получения необходимых сведений обращайтесь в соответствующий орган местного самоуправления.

10. Проблемы и их решение

Прибор не включается при нажатии кнопки ВКЛ/ВЫКЛ. Что делать? (1) Убедиться в том, что батарейки правильно вложены и имеют контакт. (2) При необходимости, заменить батарейки. (3) Связаться со службой технического обеспечения. Электроды отваливаются с тела. Что делать? (1) Клейкую поверхность электродов очистить влажной, не волокнистой тряпкой. Затем дать высохнуть на воздухе и установить повторно. Если электроды все равно не держатся, их необходимо заменить. (2) Перед каждым использованием очищать кожу, не пользоваться бальзамами и маслами для ухода за кожей. Бритье может улучшить фиксацию электродов. Во время использования прибор подает аномальные звуковые сигналы. Что

(1) Посмотрите на дисплей – мигает один канал?

Прервать программу нажатием кнопки ВКЛ/ВЫКЛ. Проверить правильность соединения соединительных проводов с электродами. Убедитесь в том, что электроды имеют надежный контакт с областью стимуляции. (2) Убедитесь в том, что штекер соединительного провода прочно соединен с

(3) Если звуковые сигналы при мигающем канале не прекращаются, заменить соединительный кабель. (4) Дисплей показывает мигающий сигнал батареек. Замените все батарейки. Никакой чувствительной стимуляции не происходит. Что делать? (1) Если звучит предупреждающий сигнал, выполнить описанные выше операции. (2) Для повторного запуска программы нажать кнопку ВКЛ/ВЫКЛ. (3) Проверьте расположение электродов и следите за тем, чтобы электроды не перекрывались. (4) Шаг за шагом повысить интенсивность импульсов. (5) Батарейки почти разряжены. Замените их. Неприятные ощущения вокруг электродов. Что делать? (1) Электроды плохо расположены. Проверьте расположение и, при необходимости, заново расположите электроды. (2) Электроды изношены. Они больше не могут обеспечить стимуляцию из-за невозможности равномерного поверхностного распределения тока. Поэтому замените их. В области применения краснеет кожа. Что делать? Незамедлительно прервать использование и подождать, пока не нормализуется состояние кожи. Быстро исчезающее покраснение кожи под электродами не опасно и может быть объяснено локальной интенсификацией кровообращения. Но если покраснение кожи не исчезает и возникает воспаление или зуд, перед дальнейшим применением проконсультироваться с врачом. Возможно, причина заключается в аллергии к клейкой поверхности. Защелка для ремня не держится. Что делать? Если вначале защелка крепится на ремне, а только затем устанавливается прибор, то оптимальное крепление не обеспечивается. Возьмите прибор в руку. Установите защелку на заднюю сторону прибора. Защелка должна зафиксироваться с характерным щелчком. Теперь повторно закрепите прибор вместе с защелкой на ремне.

11. Технические данные

Наименование и модель SEM 40 Форма выходной кривой двухфазные прямоугольные импульсы Длительность импульса 40–250 мкс Частота импульсов 1–120 Гц Выходное напряжение макс. 90 Вpp (при 500 Ом) Выходной ток макс. 180 мАpp (при 500 Ом) Электропитание 3 батарейки типа AAA Длительность воздействия регулируемая от 5 до 90 минут Интенсивность регулируемая от 0 до 15 Pb Cd Hg67 Условия эксплуатации 10 °C – 40 °C (50 °F –104 °F) при относительной влажности воздуха 30 – 85 % Условия хранения -10 °C – 50 °C (14 °F – 122 °F) при относительной влажности воздуха 10 – 95 % Размеры 130 x 68 x 29 мм (включая защелку для ремня) Вес 105 г (без батареек), 140 г (включая защелку для ремня и батарейки) Пояснение символов Активный узел типа BF Внимание! Прочесть инструкцию по эксплуатации. Примечание: При использовании прибора вне пределов спецификации не гарантируется его безупречная работа! Мы оставляем за собой право на внесение технических изменений, служащих усовершенствованию прибора. Данный прибор соответствует европейским стандартам EN60601-1 и EN60601-1-2, а также EN60601-2-10 и является предметом особых мер предосторожности в отношении электромагнитной совместимости. При этом учитывайте, что переносные и мобильные средства ВЧ -связи могут влиять на данный прибор. Точную информацию Вы можете получить в сервисных центрах. Прибор соответствует требованиям европейского нормативного акта по медицинским изделиям 93/42/EC, Закону о медицинских изделиях. Согласно «Правил эксплуатации медицинских изделий» необходимо регулярно проводить метрологический контроль, если аппарат применяется для промышленных или хозяйственных целей. Даже при личном использовании мы рекомендуем каждые 2 года передавать аппарат в сервисную службу для метрологического контроля.

Мы предоставляем гарантию на дефекты материалов и изготовления на срок 12 месяцев со дня продажи через розничную сеть. Гарантия не распространяется:

• наслучаиущерба,вызванногонеправильнымиспользованием

• набыстроизнашивающиесячасти(насадки,электроды,батарейки)

• надефекты,окоторыхпокупательзналвмоментпокупки

• наслучаисобственнойвиныпокупателя. Товар сертифицирован: бытовые массажеры – ОС ”Межрегиональная Сертификационная Компания“, №РОСС DE. AB52.B35744 срок действия с 18.03.2011 по 17.03.2014гг Срок эксплуатации изделия: мин 3 года Фирма изготовитель: Бойрер Гмбх, Софлингер штрассе 218 89077-УЛМ, Германия для фирмы Ханс Динслаге ЛТд 88524 Уттенвайлер, Германия Фирма-импортер: 109451 г. Москва, ул.Перерва, 62, корп. 2, офис 3 Сервисный центр: 109451 г. Москва, ул. Перерва, 62, корп. 2 Тел(факс) ‚3495—658 54 90 Дата продажи _______________________________________________________________ Подпись продавца ___________________________________________________________ Штамп магазина _____________________________________________________________ Подпись покупателя _________________________________________________________ CH01 AB 5268 754.875-0911 Irrtum und Änderungen vorbehalten
