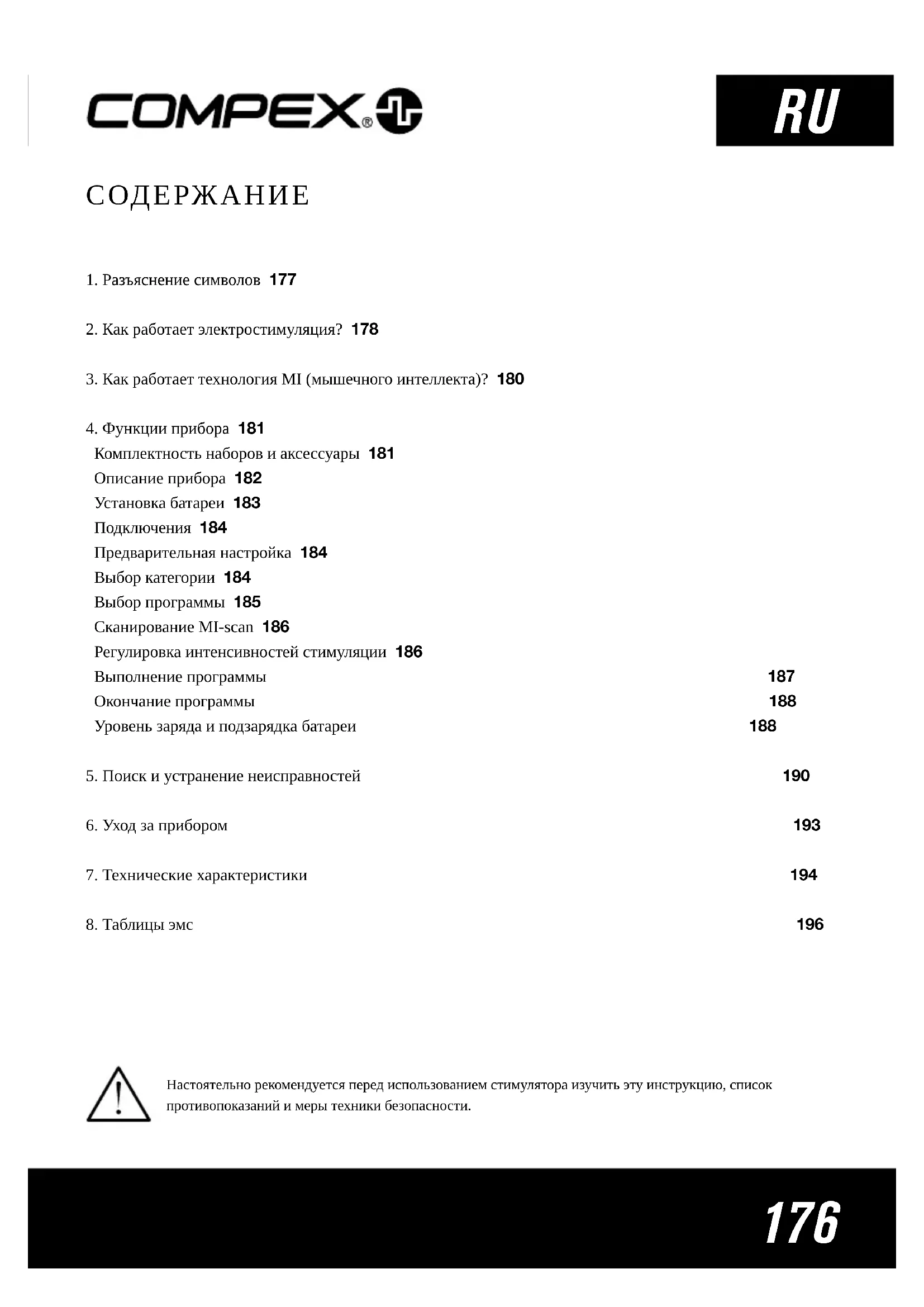

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Fit 3.0 COMPEX

1. Разъяснение символов 177

2. Как работает электростимуляция? 178

3. Как работает технология MI (мышечного интеллекта)? 180

4. Функции прибора 181

Комплектность наборов и аксессуары 181 Описание прибора 182 Установка батареи 183 Подключения 184 Предварительная настройка 184 Выбор категории 184 Выбор программы 185 Сканирование MI-scan 186 Регулировка интенсивностей стимуляции 186 Выполнение программы 187 Окончание программы 188 Уровень заряда и подзарядка батареи 188

5. Поиск и устранение неисправностей 190

6. Уход за прибором 193

7. Технические характеристики 194

Настоятельно рекомендуется перед использованием стимулятора изучить эту инструкцию, список противопоказаний и меры техники безопасности.177

1. РАЗЪЯСНЕНИЕ СИМВОЛОВ

См. инструкцию REF Номер по каталогу Стимулятор является прибором II категории со встроенным источником питания и электродами типа BF LOT Номер партии Название и адрес производителя

Медицинское оборудование Название и адрес авторизованного представителя в Европейском союзе

Серийный номер Данный прибор не следует выбрасывать с бытовыми отходами. Он должен быть отправлен для утилизации и переработки в специальный пункт сбора UDI Уникальная идентификация устройства Кнопка режима ожидания является многофункциональной Лучше всего использовать Защищайте от воздействия прямого солнечного света Происхождение и дата изготовления Храните в сухом месте Относительная влажность IP20 on the unit Указывает класс защиты от попадания внутрь воды и твердых частиц. Обозначение «IP20» на приборе означает: ваш прибор защищен от попадания твердых посторонних предметов диаметром 12,5 мм и более. Не защищен от

Температура IP02 on the case «IP02» на транспортном футляре означает: Защищено от попадания капель воды от душа

Атмосферное давление LATEX Не содержит латекса Знак CE с уведомлением номер178

Электростимуляция осуществляет стимуляцию нервных волокон электрическими импульсами, передающимися с электродов. Электрические импульсы, производимые стимуляторами Compex, отличаются высоким качеством, безопасностью, комфортностью и эффективностью и стимулируют различные типы нервных волокон:

1. Двигательные нервы, вызывающие мышечные сокращения, что далее именуется

электрической мышечной стимуляцией (ЭМС).

2. Определенные чувствительные нервные волокна для достижения анальгетического эффекта

1. СТИМУЛЯЦИЯ ДВИГАТЕЛЬНЫХ НЕРВОВ (ЭМС)

При произвольной деятельности мозг приказывает мышцам сокращаться, передавая приказ по нервным волокнам в виде электрического сигнала. Этот сигнал передается мышечным волокнам, и они сокращаются. Принцип электростимуляции в точности воспроизводит процесс, задействованный в произвольном сокращении. Стимулятор посылает электрические импульсы нервным волокнам, возбуждая их. Далее возбуждение передается мышечным волокнам, приводя к основной механической реакции (т. е. сокращению). Это основное требование для сокращения мышц. Мышечная реакция во всех отношениях идентична работе мышц под управлением мозга. Иначе говоря, мышца не делает различия между командами, посланными мозгом и стимулятором. Программные настройки (число импульсов в секунду, продолжительность сокращения, время отдыха, полная продолжительность программы) подвергают мышцы работе различных типов, в зависимости от мышечных волокон. Мышечные волокна делятся на типы соответственно скорости их сокращения: медленные, промежуточные и быстрые волокна. Совершенно очевидно, что у спринтера больше быстрых волокон, а у марафонца — медленных. При хорошем знании человеческой физиологии и полном контроле над параметрами стимуляции различных программ можно сориентировать тренировку мышц так, чтобы добиться желаемой цели (развития силы, улучшения кровообращения, укрепления мышц и т. д.).179

Электрические импульсы могут также возбуждать сенсорные нервные волокна для достижения анальгетического эффекта или обезболивания. Стимуляция осязательных нервных волокон блокирует передачу боли по нервной системе. Стимуляция сенсорных волокон другого типа увеличивает выработку эндорфинов и тем самым снижает боль. С программами обезболивания электростимуляцию можно применять для лечения острых и хронических локализованных болей и мышечных болей. Осторожно: Не пользуйтесь программами обезболивания на протяжении продолжительного периода без консультации с врачом. ПРЕИМУЩЕСТВА ЭЛЕКТРОСТИМУЛЯЦИИ Электростимуляция — очень эффективный метод заставить мышцы работать:

• со значительным улучшением различных качеств мышц;

• без утомления сердечно-сосудистой системы или психики;

• подвергая суставы и связки лишь ограниченной нагрузке. Таким образом, электростимуляция обеспечивает больший объем мышечной работы, чем произвольная деятельность. Для достижения оптимальных результатов Compex рекомендует подкреплять свои сеансы электростимуляции другими мерами, в том числе:

• регулярными физическими упражнениями;

• сбалансированным и здоровым питанием;

• упорядоченным образом жизни.180

3. КАК РАБОТАЕТ ТЕХНОЛОГИЯ MI

(МЫШЕЧНОГО ИНТЕЛЛЕКТА)? Чтобы получить доступ к функциям MI, к стимулятору должен быть подключен шнур датчика MI- sensor (у некоторых приборов в комплект не входит). MI-SCAN Перед началом тренировки функция MI-scan зондирует выбранную группу мышц, автоматически настраивая стимулятор на возбудимость данной области тела, в зависимости от вашей физиологии. Эта функция приводит к краткой тестовой последовательности в начале программы, во время которой проводятся измерения. В конце теста необходимо увеличить интенсивность, чтобы запустить программу. MI-TENS Функция MI-tens ограничивает нежелательные мышечные сокращения в болезненных местах. С каждым увеличением интенсивности пользователем осуществляется фаза тестирования, и при обнаружении мышечного сокращения прибор автоматически снижает интенсивность стимуляции. Эта функция доступна только в программах чрескожной электростимуляции (TENS), эпикондилита (Epicondylitis) и боли в суставах (Tendinitis). MI-RANGE Функция MI-range показывает идеальный диапазон регулирования интенсивности стимуляции, которого следует придерживаться в следующих программах: восстановления (recovery), массажа (massage), капилляризации (capillarisation) и даже мышечных болей (muscle pain). Когда прибор определит идеальный диапазон интенсивностей, на экране появится символ галочки. Для оптимальной работы интенсивность следует удерживать в этом диапазоне. MI-технологию поддерживают не все приборы. В таблице указано, какие функции доступны в каждом приборе.

ШНУР ДАТЧИКА MI-SENSOR 601160 1 601160 1 — — 601160 1 НАБОР МАЛЕНЬКИХ ЭЛЕКТРОДОВ 5 X 5 42215-8

КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Используйте с данным прибором только шнуры, электроды, батареи, адаптеры питания и аксессуары, рекомендованные Compex182

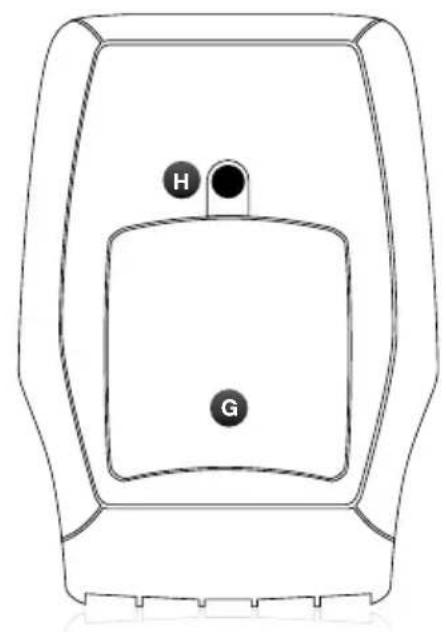

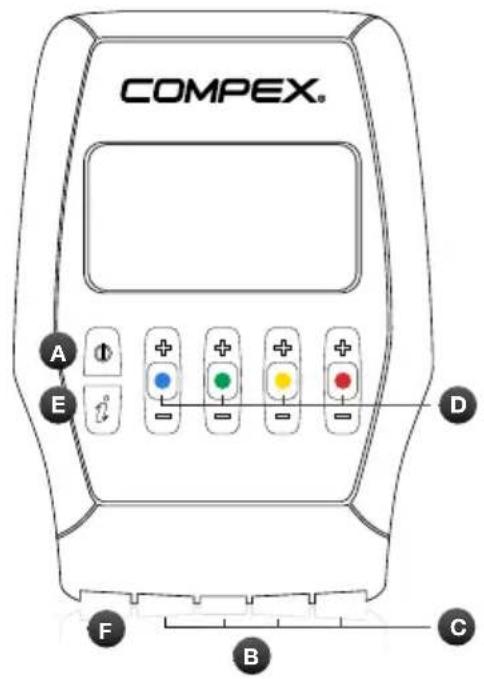

ОПИСАНИЕ ПРИБОРА A Кнопка включения B Гнезда для 4 стимуляционных шнуров C Стимуляционные шнуры D Кнопки +/- для 4 каналов стимуляции E Многофункциональная кнопка, позволяющая:

• увеличить интенсивность нескольких каналов одновременно;

• вызвать последние 5 программ. E Гнездо для зарядного устройства (чтобы открыть разъем, сдвиньте красную крышку вправо) F Батарейный отсек G Крепление для зажима на пояс

УСТАНОВКА БАТАРЕИ Откройте крышку батарейного отсека и установите батарею этикеткой вверх, чтобы клеммы + и – оказались напротив контактов прибора. Затем установите крышку на место. Если прибор не будет использоваться в ближайшие 3 месяца или более, убедитесь, что батарея полностью заряжена. Если прибор не будет использоваться в ближайшие 6 месяцев или более, убедитесь, что батарея полностью заряжена, и извлеките ее из стимулятора. Перед извлечением батареи отключите стимулятор. ПОДКЛЮЧЕНИЯ ПОДКЛЮЧЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА Перед подзарядкой отключите от стимулятора все шнуры электродов. Подключите зарядное устройство к розетке и подключите стимулятор, сдвинув красную крышку вправо, чтобы получить доступ к гнезду для зарядки. Настоятельно рекомендуется полностью зарядить батарею перед первым использованием, чтобы увеличить ее отдачу и срок службы. ПОДКЛЮЧЕНИЕ ШНУРОВ Шнуры стимулятора подключаются к 4 гнездам в передней части прибора. Шнур датчика MI-sensor (если он входит в комплект поставки) можно подключить к любому гнезду стимулятора. COMPEX COMPEX184

ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА Перед первым использованием вы можете установить различные параметры. Этот экран настроек можно вызвать, отключив прибор, а затем нажав и удерживая кнопку включения не менее 2 секунд. B Чтобы выбрать язык, нажмите кнопку +/- канала 1. C Для регулировки контрастности экрана нажмите кнопку +/- канала 2. D Для регулировки громкости нажмите кнопку +/- канала 3. E Для настройки подсветки нажмите кнопку +/- канала 4. ON (ВКЛ): подсветка всегда включена. OFF (ВЫКЛ): подсветка всегда выключена. AUTO (АВТО): подсветка включается при нажатии на любую кнопку. A Нажмите на кнопку включения, чтобы подтвердить выбор и сохранить параметры. Изменения вступают в силу сразу же. ВЫБОР КАТЕГОРИИ ПРИМЕЧАНИЕ. Экраны, показанные ниже, даны лишь для примера, но общий принцип работы остается тем же, независимо от используемой вами модели.Чтобы включить стимулятор, коротко нажмите на кнопку включения. Перед выбором программы нужно выбрать желаемую категорию. A Нажмите на кнопку включения, чтобы отключить прибор. B Для выбора категории нажмите кнопку +/- канала 1. E Для подтверждения выбора нажмите кнопку +/- канала 4. A B C D E A B E185

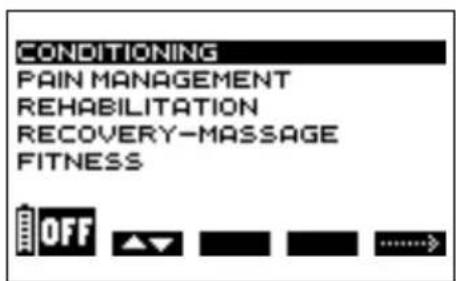

ТОП-5 Чтобы получить доступ к последним 5 использованным программам, нажмите на многофункциональную кнопку. Далее выберите желаемую программу и запустите ее. ВЫБОР ПРОГРАММЫ A Чтобы вернуться к предыдущему экрану, нажмите на кнопку включения. B Для выбора программы нажмите кнопку +/- канала 1. E Для подтверждения выбора и запуска сеанса стимуляции нажмите кнопку +/- канала 4. ПРИМЕЧАНИЕ. После выбора программы может появиться дополнительный экран, запрашивающий, какой программный цикл следует выбрать. Выберите желательный цикл, а затем нажмите кнопку +/- канала 4, чтобы подтвердить выбор и запустить сеанс стимуляции. Рекомендуется начинать с 1-го цикла и менять цикл по его завершении, обычно через 4−6 недель стимуляции из расчета 3 сеанса в неделю. Не менее важно достичь значительной интенсивности стимуляции во время сеанса, прежде чем переходить к очередном циклу. По окончании цикла вы можете либо запустить новый цикл, либо осуществлять поддерживающие тренировки из расчета один сеанс в неделю. A B E186

СКАНИРОВАНИЕ MI-SCAN ПРИМЕЧАНИЕ. См. раздел «Как работает технология MI». Если шнур датчика MI-sensor подключен, MI-scan начинается сразу же после выбора программы. A Нажмите на кнопку включения, чтобы прервать сканирование. Во время сканирования кнопки +/- всех 4 каналов отключены. РЕГУЛИРОВКА ИНТЕНСИВНОСТЕЙ СТИМУЛЯЦИИ При запуске программы она запрашивает, увеличить ли интенсивность стимуляции. Этот шаг необходим для успешного сеанса. 1 Продолжительность программы в минутах и секундах. 2 Индикатор выполнения программы. Подробнее о его работе см. раздел «Выполнение программы» A Чтобы поставить прибор на паузу, нажмите на кнопку включения. B C D E Все четыре канала мигают, переходя от + к 000. Чтобы начать стимуляцию, интенсивность стимуляции необходимо увеличить. Для этого нажимайте кнопки + соответствующих каналов, пока желаемые настройки не будут достигнуты. ПРИМЕЧАНИЕ. Чтобы увеличить интенсивность в нескольких каналах одновременно, нажмите многофункциональную кнопку, а затем увеличивайте интенсивность. Независимые каналы отображаются белыми на черном фоне.

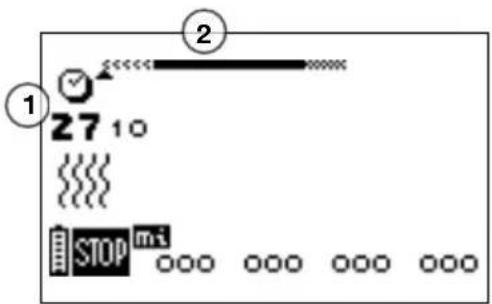

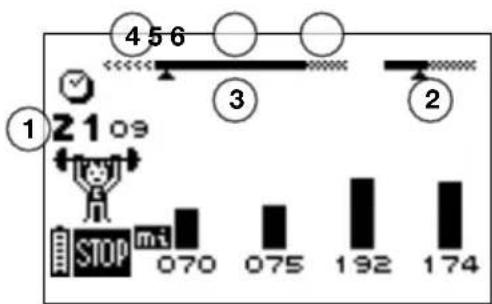

A B C D E ВЫПОЛНЕНИЕ ПРОГРАММЫ Как только интенсивность стимуляции увеличена, сеанс начинается нормальным образом. Примеры внизу демонстрируют общие принципы. В зависимости от программы могут наблюдаться небольшие отличия. 1 Время (в минутах и секундах), оставшееся до завершения программы. 2 Индикатор продолжительности показывает продолжительность сокращения и активного отдыха только во время рабочей последовательности. 3 Последовательности сеанса. 4 Разминка. 5 Рабочий период. 6 Отдых. A Чтобы временно прервать программу, нажмите на кнопку включения. Чтобы возобновить выполнение, нажмите кнопку +/- канала 4. Сеанс возобновится с интенсивностью 80% от уровня, установленного до прерывания. ПРИМЕЧАНИЕ. В режиме паузы кнопка переключает прямо на очередную последовательность. ПРИМЕЧАНИЕ. В режиме паузы и в зависимости от программы может отображаться статистика использования: MAX = максимальная интенсивность, достигнутая в канале в фазе сокращения AVG = средняя интенсивность для всех каналов во время фаз сокращения B C D E Различные интенсивности, достигнутые во время фазы сокращения, отображаются рядом черных столбиков; интенсивность фаз отдыха отображается заштрихованными столбиками. Заметьте, что интенсивность стимуляции в фазе активного отдыха автоматически устанавливается на уровне 50% от интенсивности сокращения. Ее можно изменить во время фазы отдыха. После изменения она становится совершенно независимой от интенсивности сокращения.

ОКОНЧАНИЕ ПРОГРАММЫ В конце сеанса отображается следующий экран. Чтобы остановить стимулятор, нажмите на кнопку

ПРИМЕЧАНИЕ. В зависимости от программы может отображаться статистика использования (см. предыдущий раздел «Выполнение программы»). УРОВЕНЬ ЗАРЯДА И ПОДЗАРЯДКА БАТАРЕИ Отдача батареи зависит от используемой программы и интенсивности стимуляции. Настоятельно рекомендуется полностью зарядить батарею перед первым использованием, чтобы увеличить ее отдачу и срок службы. Для подзарядки батареи всегда используйте зарядное устройство Compex, входящее в комплект. Если прибор не будет использоваться в ближайшие 3 месяца или более, убедитесь, что батарея полностью заряжена. Если прибор не будет использоваться в ближайшие 6 месяцев или более, убедитесь, что батарея полностью заряжена, и извлеките ее из стимулятора. Перед извлечением батареи отключите стимулятор. УРОВЕНЬ ЗАРЯДА БАТАРЕИ Уровень заряда батареи отображается пиктограммой батареи в левом нижнем углу экрана. Когда батарея полностью разряжена, ее пиктограмма мигает. В таком случае продолжать пользоваться прибором нельзя. Зарядите батарею немедленно.

Перед подзарядкой отключите от стимулятора все шнуры электродов. Подключите зарядное устройство к розетке и подключите стимулятор, сдвинув красную крышку вправо, чтобы получить доступ к гнезду для зарядки.189

Меню зарядки, показанное внизу, отобразится автоматически. На экране будет отображаться продолжительность зарядки. Как только зарядка завершится, изображение батареи начнет мигать. Отключите зарядное устройство, стимулятор выключится автоматически.190

5. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТКАЗ ЭЛЕКТРОДА Прибор подает звуковой сигнал и поочередно отображает то символ пары электродов, то стрелку, указывающую канал, в котором обнаружена проблема. В примере, показанном выше, стимулятор обнаружил ошибку в канале 1. Убедитесь, что электроды подключены к этом каналу. Если электроды старые, изношенные и/или нарушен контакт — попробуйте заменить электроды. Попробуйте подключить этот стимуляционный шнур к другому каналу. Если шнур по-прежнему не работает, замените его (www.compexstore.com). СТИМУЛЯЦИЯ НЕ ДАЕТ ОБЫЧНЫХ ОЩУЩЕНИЙ Убедитесь в правильности настроек и расположения электродов. Чуть сдвиньте электроды. СТИМУЛЯЦИЯ ВЫЗЫВАЕТ ДИСКОМФОРТ Электроды потеряли свою клейкость и больше не обеспечивают достаточный контакт с кожей. Электроды изношены и должны быть заменены. Чуть сдвиньте электроды.191

СТИМУЛЯТОР НЕ РАБОТАЕТ Если во время использования отображается сообщение об ошибке, запомните номер ошибки (в примере — ошибка 1/0/0) и обратитесь в авторизованный ремонтный центр Compex. Батарея сильно разряжена Если появляется экран, показанный ниже, отключите прибор и подключите зарядное устройство. Если батарея сильно разряжена, начнется цикл регенерации, продолжающийся 2 минуты.192

Если по его окончании батарея работает нормально, она начнет заряжаться; в этом случае настоятельно рекомендуется провести цикл зарядки/разрядки батареи, нажав для этого на кнопку канала 4 , который может продолжаться до 12 часов. Если же батарея окажется неисправной, отобразится следующий экран. В этом случае батарею необходимо заменить.193

См. прилагающийся лист-вкладыш.

Протирайте чистой тканью со спиртовым моющим средством, не содержащим растворителей. Используйте для очистки прибора как можно меньше жидкости. Не разбирайте ни стимулятор, ни зарядное устройство, т. к. имеющиеся в них высоковольтные компоненты могут стать причиной поражения электрическим током. Этим должны заниматься сертифицированные специалисты Compex или ремонтные организации. Ваш стимулятор не нуждается в калибровке. Если отдельные части стимулятора неисправны или изношены, обратитесь в ближайший сервисный центр Compex. УСЛОВИЯ ХРАНЕНИЯ/ТРАНСПОРТИРОВКИ И ИСПОЛЬЗОВАНИЯ

ТРАНСПОРТИРОВКА ИСПОЛЬЗОВАНИЕ ТЕМПЕРАТУРА от –20 °C до +45 °C от 0 °C до +40 °C МАКСИМАЛЬНАЯ ОТНОСИТЕЛЬНАЯ

75% от 30% до 75% АТМОСФЕРНОЕ ДАВЛЕНИЕ от 700 гПа до 1060 гПа от 700 гПа до 1060 гПа Не используйте во взрывоопасной обстановке.

Батареи следует утилизировать в соответствии с действующим государственными постановлениями. Любое изделие с этикеткой WEEE (перечеркнутый мусорный контейнер) следует отделить от бытового мусора и сдать в специализированное предприятие по сбору и утилизации.194

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ СВЕДЕНИЯ Аккумуляторная никель-металлогидридная (NiMH) батарея 94121x (4,8 В / ≥ 1200 мА ч). Зарядные устройства: допускается использовать со стимулятором только зарядные устройства с номером по каталогу 6830xx. НЕЙРОСТИМУЛЯЦИЯ Все электрические характеристики приведены для сопротивления от 500 до 1000 Ом на канал. Каналы: четыре независимых, индивидуально настраиваемых канала, электрически изолированных друг от друга. Форма импульса: постоянный прямоугольный ток с импульсной компенсацией во избежание остаточной поляризации на уровне кожи со стороны любых компонентов постоянного тока. Максимальная интенсивность импульса: 120 мА. Шаг возрастания интенсивности: ручная регулировка интенсивности стимуляции от 0 до 999 (энергия) с минимальным шагом 0,5 мА. Длина импульса: от 60 до 400 мкс. Максимальный электрический разряд импульса: 96 микрокулонов (2 x 48 мкКл, скомпенсированный). Стандартное время нарастания импульса: 3 мкс (20−80% от максимального тока). Частота импульсов: 1−150 Гц. СВЕДЕНИЯ ОБ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ (ЭМС) Данный стимулятор предназначен для использования в типичных домашних условиях и сертифицирован в соответствии со стандартом безопасности ЕС 60601-1-2 (Электромагнитная совместимость). Данный прибор излучает крайне низкий уровень радиочастотных (РЧ) помех и вряд ли окажет влияние на расположенное поблизости электронное оборудование (радио, компьютеры, телефоны

Конструкция стимулятора предусматривает его защиту от предсказуемых помех, исходящих от электрических разрядов, магнитных полей, а также источников питания или радиочастотных

Однако невозможно гарантировать, что на стимулятор не будут воздействовать сильные РЧ (радиочастотные) поля, возникающие, например, при работе мобильных телефонов. За более подробными сведениями об электромагнитных излучениях и помехозащищенности обращайтесь в Compex.195

Для обеспечения безопасности использования стимулятор сконструирован, произведен и распространяется в соответствии с требованиями Директивы ЕС 93/42/CEE с поправками, охватывающей медицинские приборы. Стимулятор также отвечает стандарту CEI 60601-1 по общим требованиям к безопасности медицинских электроприборов, стандарту CEI 60601-1-2 по электромагнитной совместимости и стандарту CEI 60601-2-10 по специальным требованиям к безопасности нервных и мышечных стимуляторов. В соответствии с действующими международными стандартами следует предупредить об установке электродов на грудь (повышенный риск фибрилляции сердца). Данный стимулятор также отвечает Директиве 2002/96/CEE по утилизации электрического и электронного оборудования (WEEE).196

Миостимулятор compex требует соблюдения специальных мер предосторожности по эмс и должен устанавливаться и использоваться в соответствии со сведениями об эмс, представленными в данном руководстве. Любые беспроводные рч-системы передачи могут повлиять на работу миостимулятора Compex. Использование принадлежностей, датчиков и кабелей, отличных от рекомендованных производителем, может привести к более сильному излучению или снизить устойчивость миостимулятора Compex. Запрещается использовать миостимулятор compex позади другого оборудования или на нем. Если нужно использовать его рядом с другой системой или на ней, необходимо убедиться, что в такой конфигурации миостимулятор compex работает надлежащим образом. РЕКОМЕНДАЦИИ И ЗАЯВЛЕНИЕ ПРОИЗВОДИТЕЛЯ ОТНОСИТЕЛЬНО ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ Миостимулятор Compex предназначен для использования в электромагнитной среде, определенной ниже. Заказчик или пользователь миостимулятора Compex должен убедиться, что устройство используется в такой среде. Проверка излучений Соответствие Электромагнитная среда – указания РЧ-излучение CISPR 11 Группа 1 В миостимуляторе Compex радиочастотная энергия используется только для внутреннего функционирования. Поэтому маловероятно, что РЧ-излучение устройства вызовет помехи в работе соседних электрических устройств (радио, компьютеры, телефоны и т. д.). РЧ-излучение CISPR 11 Класс B Миостимулятор Compex можно использовать в любом учреждении, если это не частное жилье и не место, снабжаемое электроэнергией напрямую от сети низкого напряжения, которая питает жилые дома. Гармонические излучения

Класс A Колебания напряжения/колебания излучения IEC 61000-3-3 Не применимо197

РЕКОМЕНДАЦИИ И ЗАЯВЛЕНИЕ ПРОИЗВОДИТЕЛЯ ОТНОСИТЕЛЬНО ЭЛЕКТРОМАГНИТНОЙ УСТОЙЧИВОСТИ Миостимулятор Compex предназначен для использования в электромагнитной среде, определенной ниже. Покупатель или пользователь миостимулятора Compex обязан убедиться, что устройство используется в рекомендованной среде. ПРОВЕРКА НА ЗАЩИТУ ОТ ИЗЛУЧЕНИЯ УРОВЕНЬ ПРОВЕРКИ IEC 60601

СООТВЕТСТВИЯ ЭЛЕКТРОМАГНИТНАЯ СРЕДА – РЕКОМЕНДАЦИИ Электростатический разряд (ESD)

±6 кВ при контакте ±8 кВ в воздухе ±6 кВ при контакте ±8 кВ в воздухе Пол должны быть деревянными, каменным или покрытым керамической плиткой. Если пол покрыт синтетическим материалом, относительная влажность должна составлять не менее 30%. Наносекундные импульсные помехи

±2 кВ для линий Подачи питания ±1 кВ для линий ввода/вывода ±2kV (power lines) Not Applicable (I/O lines) Качество сети электроснабжения должно соответствовать стандарту для коммерческого или медицинского учреждения. Микросекундные импульсные помехи

±1 кВ в дифференциальном

±1kV Line to Line Not Applicable (Line to Earth) Качество сети электроснабжения должно соответствовать стандарту для коммерческого или медицинского учреждения. Провалы напряжения, кратковременные сбои и колебания напряжения на линии подачи электроэнергии

<5% VT (провалы >95% UT) для 0,5 цикла <40% VT (провалы >60% UT) для 5 циклов <70% VT (провалы >30% UT) для 25 циклов <5% VT (провалы >95% UT) для 5 секунд <5% VT (провалы >95% UT) для 0,5 цикла <40% VT (провалы >60% UT) для 5 циклов <70% VT (провалы >30% UT) для 25 циклов <5% VT (провалы >95% UT) для 5 секунд Качество сети электроснабжения должно соответствовать стандарту для коммерческого или медицинского учреждения. Если пользователю миостимулятора Compex требуется его непрерывная работа во время прекращения подачи электроэнергии, рекомендуется подключить миостимулятор Compex к ИБП или перевести на работу от батареи. Магнитное поле с частотой питающей сети (50/60 Гц)

3 A/m 3 A/m Уровень магнитных полей промышленной частоты должен быть характерным для типичного места расположения стандартного коммерческого или медицинского учреждения. Примечание. VT представляет собой напряжение переменного тока в сети до применения уровня проверки.198

РЕКОМЕНДАЦИИ И ЗАЯВЛЕНИЕ ПРОИЗВОДИТЕЛЯ ОТНОСИТЕЛЬНО ЭЛЕКТРОМАГНИТНОЙ УСТОЙЧИВОСТИ Миостимулятор Compex предназначен для использования в электромагнитной среде, определенной ниже. Покупатель или пользователь миостимулятора Compex обязан убедиться, что устройство используется в рекомендованной среде. ПРОВЕРКА НА ЗАЩИТУ ОТ ИЗЛУЧЕНИЯ УРОВЕНЬ ПРОВЕРКИ IEC 60601

СООТВЕТСТВИЯ ЭЛЕКТРОМАГНИТНАЯ СРЕДА – РЕКОМЕНДАЦИИ Conducted RF

10 V/m 26MHz to 1GHz 3Vrms 3V/m 10V/m Переносные и мобильные РЧ-устройства для связи можно использовать рядом с миостимулятором Compex и его проводами только на расстоянии не ближе рекомендованного и рассчитанного с помощью соответствующего уравнения для частот передатчика. Рекомендованное расстояние d = 1,2 √P d = 1,2 √P от 80 МГц до 800 МГц d = 2,3 √P от 800 МГц до 2,5 ГГц где P представляет максимальную номинальную выходную мощность передатчика в ваттах (Вт), заданную техническими характеристиками производителя, а d – рекомендованное расстояние в метрах (м). Напряженность поля от фиксированных радиочастотных передатчиков, как определено в исследовании электромагнитных зон a, должна быть ниже уровня соответствия в каждом диапазоне частотыb. При наличии поблизости приборов, отмеченных следующим символом, могут возникнуть помехи: ПРИМЕЧАНИЕ 1. При значениях 80 МГц и 800 МГц применяется более высокий частотный диапазон. ПРИМЕЧАНИЕ 2. Данные рекомендации могут подходить не для всех ситуаций. На распространение электромагнитных волн влияют поглощение и отражение от конструкций, объектов и людей.

Напряженность полей от таких фиксированных передатчиков, как базовые станции для радиотелефонов (сотовых/беспроводных) и наземные радиостанции, любительские радиопередатчики, радиовещание AM и FM, а также телевещание, невозможно предсказать точно. Поэтому может возникнуть необходимость в проведении анализа электромагнитной среды на объекте для расчета параметров электромагнитной среды, формируемой фиксированными РЧ-передатчиками. Если напряженность полей, измеренная в среде, где расположен миостимулятор Compex, превышает допустимый уровень РЧ-соответствия, указанный выше, то следует наблюдать за миостимулятором Compex и убедиться в его надлежащем функционировании. В случае неправильной работы можно принять соответствующие меры, например, изменить ориентацию в пространстве миостимулятора Compex или переместить его.

Для частотного диапазона от 150 кГц до 80 МГц напряженность поля должна быть <3 В/м.199

РЕКОМЕНДОВАННОЕ РАССТОЯНИЕ МЕЖДУ ПЕРЕНОСНЫМ И МОБИЛЬНЫМ ОБОРУДОВАНИЕМ ДЛЯ СВЯЗИ И МИОСТИМУЛЯТОРОМ COMPEX Миостимулятор Compex предназначен для использования в электромагнитной среде с контролируемыми излучаемыми радиочастотными волнами. Покупатель или пользователь Compex может помочь предотвратить возникновение электромагнитных помех, обеспечив поддержание минимального расстояния между переносными и мобильными радиочастотными средствами связи (передатчиками) и миостимулятором Compex, как рекомендовано в таблице ниже, в соответствии с максимальной выходной мощностью средств связи. МАКСИМАЛЬНАЯ

ПЕРЕДАТЧИКА, ВТ РАССТОЯНИЕ В СООТВЕТСТВИИ С ЧАСТОТОЙ ПЕРЕДАТЧИКА, М ОТ 150 КГЦ ДО 80 МГЦ D = 1,2 √P ОТ 80 КГЦ ДО 800 МГЦ D = 1,2 √P ОТ 800 МГЦ ДО 2,5 ГГЦ D = 2,3 √P 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7,3

Для передатчиков, максимальная выходная мощность которых не указана в таблице выше, рекомендованное расстояние d в метрах (м) можно оценить с помощью формулы, учитывающей частоту передатчика, где P – максимальная выходная мощность передатчика в ваттах (Вт) согласно данным производителя передатчика. ПРИМЕЧАНИЕ 1. При значениях 80 МГц и 800 МГц применяется расстояние для более высокого частотного диапазона. ПРИМЕЧАНИЕ 2. Данные рекомендации могут подходить не для всех ситуаций. На распространение электромагнитных волн влияют поглощение и отражение от конструкций, объектов и людей. © 2022-10-18 DJO, LLC - 4528181 - REV YBRUKSANVISNING201
