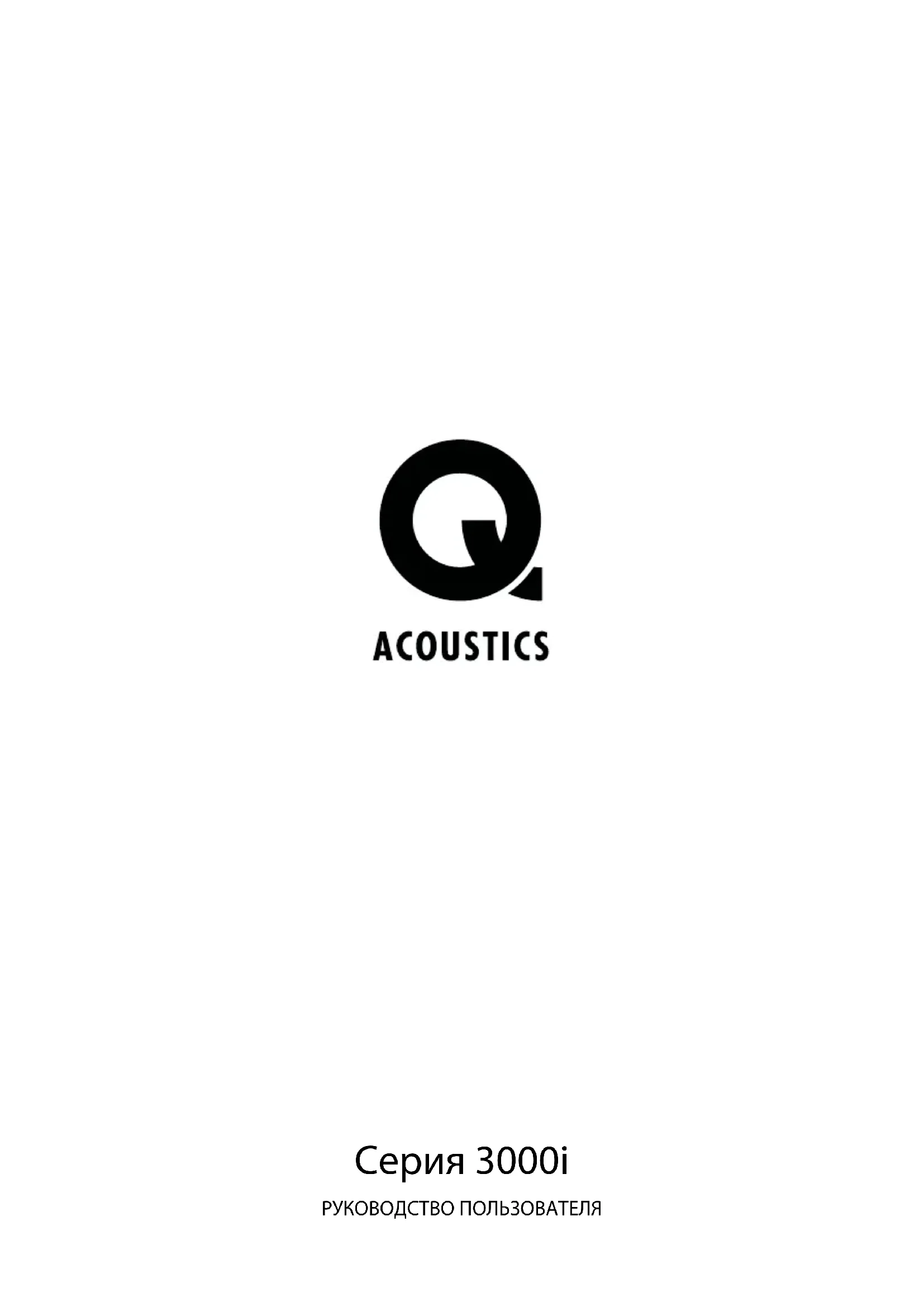

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3060S Q ACOUSTICS

Q16400-IS-PT_r2144 145144 145 Серия 3000i РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ146 147 RU РУССКИЙ 01 DE НЕМЕЦКИЙ 19 ES ИСПАНСКИЙ 37 FR ФРАНЦУЗСКИЙ 55 IT ИТАЛЬЯНСКИЙ 73 NL НИДЕРЛАНДСКИЙ 91 PL ПОЛЬСКИЙ 109 PT ПОРТУГАЛЬСКИЙ 127 RU РУССКИЙ 145 SV ШВЕДСКИЙ 163 ZH КИТАЙСКИЙ 181 Разработано исконструировано вВеликобритании.146 147 РУССКИЙ (RU)

1. Информация о мерах безопасности и

предупреждения Перед подключением какого-либо оборудования к колонкам убедитесь, что все рабочие блоки вашей системы отключены от электрической сети. При включении аудиосистемы или переключении источников входных сигналов, установите общий регулятор громкости на низкий уровень. Повышайте уровень громкости постепенно. НИКОГДА не включайте аудиосистему на полную громкость. Положение регулятора громкости может вводить в заблуждение и не указывает уровень мощности сигнала. Использование очень высоких уровней громкости может повредить ваш слух. 1.1. Инструкции Прежде чем приступить к использованию динамиков, прочтите и примите к сведению данное руководство. Гарантия аннулируется, если повреждение системы произошло по причине несоблюдения инструкций данного руководства. Храните данное руководство в надежном месте. Прочитайте данную инструкцию. Сохраните данную инструкцию. Примите к сведению все предупреждения. Следуйте всем указаниям.

• Не используйте это оборудование вблизи воды. НЕ подключайте полюса ваших колонок к питающей сети. Не устанавливайте систему вблизи источников тепла, таких как: батареи, регистры отопления, кухонные плиты или другое оборудование (в том числе усилители), излучающее тепло. Используйте исключительно приспособления/ дополнительное оборудование, рекомендованные производителем. Отключайте оборудование от сети во время грозы или в случае, если вы не собираетесь пользоваться им длительное время.

2. Извлечение из упаковки

Полностью распакуйте акустическую систему. Извлекайте колонки из картонных коробок, придерживая их за корпус. Не используйте защитные чехлы для извлечения

Если вы захотите переместить колонки, не волочите их по полу, так как это может повредить их — приподнимите колонки перед перемещением. Тщательно проверьте колонки. Если какие-либо детали отсутствуют или повреждены, сообщите об этому своему дилеру как можно скорее. Сохраните упаковку для будущей возможной транспортировки. Если вы решите выбросить упаковку, пожалуйста, соблюдайте действующее в вашей стране законодательство по переработке отходов.

• Используйте только те аксессуары, которые поставляются вместе с изделием .

• Во избежание травм и повреждений, данное устройство должно быть надежно установлено на полу в соответствии с инструкциями по

• Не используйте самодельные подставки. Установите специальную подставку производства компании Q Acoustics, следуя инструкции и используя крепежные детали, идущие в комплекте. Необходимую информацию вы можете получить у вашего дилера.

• Если вы пользуетесь колонками без защитных сеток, позаботьтесь о том, чтобы узлы привода не были повреждены.

• НЕ разбирайте акустическую систему. В противном случае вы будете лишены права на гарантийное обслуживание.

• Не соединяйте выходы для подключения акустической системы с сетью питания.

• Не подвергайте систему воздействию чрезмерных температур, повышенной влажности или прямых солнечных лучей.

• В данном руководстве описано применение устройства в тропическом и (или) умеренном

• Не следует подвергать устройство воздействию дождя, влаги, просачивающейся или разбрызгивающейся воды во избежание возгорания или поражения электрическим Важная информация о мерах безопасности ипредупреждения148 149

• Не используйте это оборудование вблизи воды. 3.2. Техническое обслуживание Все работы по техническому обслуживанию должны выполняться квалифицированным техническим персоналом. Техническое обслуживание необходимо в случае повреждения оборудования, попадания жидкости или других предметов внутрь оборудования, воздействия дождя или влаги, сбоев в работе оборудования или его падения. 4.0. Символы на изделии Символ предупреждения об опасности Символ «восклицательный знак» указывает на некоторые параметры, описанные в данном руководстве; необходим для предотвращения проблем в работе и техническом обслуживании. ВНИМАНИЕ! Во избежание поражения электрическим током, убедитесь, что ширина лапки вилки подходит к ширине гнезд розетки, и вилка полностью вставляется в розетку. Символ «Отходы электрического и электронного оборудования» Данный символ указывает на то, что устройство должно быть утилизировано отдельно от бытового мусора и отправлено на специализированный пункт сбора для утилизации и переработки отходов электрического и электронного оборудования. Обязательно ознакомьтесь с правилами раздельной утилизации электрических иэлектронных изделий, действующими в вашем регионе. РУССКИЙ (RU)148 149

Благодарим вас за приобретение продукции QAcoustics! Данное руководство предназначено для того, чтобы помочь вам осуществить установку и настройку акустической системы. Оно поможет вам получить оптимальные технические характеристики

Чтобы обеспечить безопасную и удовлетворительную работу системы, пожалуйста, перед установкой и эксплуатацией внимательно прочитайте эту инструкцию, важную информацию по технике безопасности и предупреждения. Серия 3000i производствакомпании QAcoustics представляет собой линейку акустических систем, разработанных для того, чтобы оправдать самые высокие ожидания любителей двухканальной акустики и чаяния наиболее взыскательных киноманов. Данная линейка включает в себя следующие модели: Модель 3010i: Компактная полочная колонка с мощным 100-миллиметровым (4,0 дюйма) низкочастотным динамиком. Модель 3020i: Полочная колонка с мощным 125-миллиметровым (5,0 дюйма) низкочастотным

Модель 3050i: Напольная акустическая система c двумя мощными 165-миллиметровыми (6,5дюйма) низкочастотными динамиками. Модель 3060S: Активный сабвуфер мощностью 150 Вт с двумя 200-миллиметровыми (8,0 дюйма) динамиками. Модель 3090Ci: Центральный канал с двумя мощными 100-миллиметровыми (4,0 дюйма) низкочастотными динамиками. В картонной упаковке вы найдете колонки и данное руководство по эксплуатации. Кроме того, упаковка следующих моделей содержит: Модель 3050i: Стабилизатор для задней части, шпили и обмотка для шпилей для каждой колонки. Шестигранный ключ для закрепления установленных шпилей. Модель 3060S: Шнуры питания, шпили и обмотки шпилей. Внимательно проверьте изделие. В случае если какие-либо детали отсутствуют или повреждены, сообщите об этому своему дилеру как можно скорее. Надеемся, что вы получите удовольствие от использования продукции QAcoustics. РУССКИЙ (RU)150 151

3050i. Прикрепите задний стабилизатор Вставьте шпили, оборудованные стопорными гайками, до половины в основание и верните колонку в вертикальное положение. (Если у вас деревянный или каменный пол, наденьте протектор на каждый шпиль и затем верните колонку в вертикальное положение). Когда колонка находится в правильном положении, вставьте шестигранный ключ сверху в каждый задний шпиль и отрегулируйте все шпили так, чтобы колонка стояла прямо и не шаталась. Пробка из пенопласта Колонки серии 3000i оснащены задними портами и лучше всего работают вусловиях, когда за ними имеется некоторое пространство, то есть около 20 см до стены. Если вы расположите колонки близко к стене/углу, необходимо будет вставить в задние порты пенопластовые пробки, иначе может появиться слишком много низких частот. Убедитесь, что пробки плотно сидят в портах и не вставлены слишком глубоко. Вы обнаружите, что уровень низких частот понизится, но при этом повысится четкость и степень глубины баса. Экспериментируйте и добивайтесь нужного вам звучания. Для достижения оптимального конечного результата пробуйте вносить небольшие изменения в расположение колонок. Шпили очень острые. Будьте осторожны! Никогда не ставьте колонку на шпилях там, где они могут что-либо повредить! Перемещайте колонки всегда по воздуху и никогда не волочите их по поверхностям! Извлекайте колонки из картонных коробок, придерживая их за корпус. Не прикасайтесь к предоконечным каскадам или используйте защитные чехлы при их извлечении. Модели 3050i и 3060S тяжелые: при необходимости попросите кого-нибудь помочь вам. Используйте винты для закрепления ножек, как указано на картинке. РУССКИЙ (RU)150 151 Всеми акустическими системами можно пользоваться рядом с телевизионными мониторами без какого-либо вредного воздействия, кроме модели 3060S, которую не рекомендуется эксплуатировать на расстоянии менее 500 мм от экрана телевизора или другого магниточувствительного оборудования. Плазменные и ЖК-экраны также не подвержены вредному воздействию.

3010i и 3020i Колонки 3010i и 3020i идеально подходят для установки на напольные подставки QAcoustics или монтажа на стену. Если вы производите монтаж на подставки, соблюдайте простое правило: блок, отвечающий за передачу верхних частот, должен находиться на уровне головы сидящего слушателя. Колонки, монтируемые на стену, можно расположить немного выше, если их слегка наклонить. Колонки, монтируемые на подставки, следует рассматривать как напольные колонки, за исключением того, что их можно расположить немного ближе к задней стене. Возможен также монтаж на полки. У вашего дилера имеется в наличии опционально поставляемый кронштейн, специально разработанный для монтажа на стену колонок Q Acoustics 3010i, 3020i и 3090Ci. Имеются также напольные подставки для моделей 3010i и 3020i. Будьте готовы экспериментировать в поиске наилучшего на ваш вкус расположения колонок в конкретном, выбранном вами помещении. 3050i Колонки 3050i следует расположить минимум в 20 см от задней стены и в 50 см от боковых стен. Размещение колонок ближе к стене усилит низкие частоты, но может вызвать гул и нечеткость звука. Колонки должны находиться в 2–4 метрах друг от друга исвоими центрами обращаться к сидящему слушателю. Небольшой поворот колонок фронтальными сторонами друг к другу сделает четче стереокартину, но может «сузить» источник звука.

Низкие звуковые частоты в основном одинаковы по всем направлениям. Хотя это означает, что вы можете установить ваш сабвуфер практически в любом месте, все же звуковая картина будет лучше, если вы установите сабвуфер на уровне передних динамиков и, насколько возможно, по центру от позиции слушателя. В многоканальной системе это может быть неосуществимо. Если вы поставите сабвуфер близко к стене, то нижние звуковые частоты могут усилиться и поэтому в некоторых местах звук может стать нечетким. РУССКИЙ (RU) > 200мм 2,0–4,0м 2,0–4,0м > 500мм152 153 Колонки для передачи звуковых эффектов 3090Ci Колонка 3090Ci предназначена для работы вблизи телеэкрана и размещения по его центральной оси. Ее следует разместить непосредственно над экраном или под ним. Если у вас плазменный или ЖК-монитор, монтируйте колонку 3090Ci на стену или другую подходящую поверхность непосредственно над экраном или под ним при помощи настенного кронштейна Q-Acoustics. В противном случае подумайте о размещении телевизора на стеллаж, на который можно будет также поставить и колонку 3090Ci (на прочную полку непосредственно под телевизором). Акустическая система объемного звучания Компания Dolby дает следующие рекомендации в отношении аудиосистемы для передачи эффектов5.1. Колонки для передачи объемного звука следует монтировать по бокам от слушателя и немного сзади него. Колонки следует повернуть друг к другу, просто разместив их на боковых стенах помещения или, если помещение слишком велико, на высоких подставках. При этом следует расположить центры колонок выше уровня головы сидящего

Для потолочных колонок, которые используются для многоканальных установок, мы рекомендуем ассортимент установочного крепежа QAcoustics. РУССКИЙ (RU) 400мм Символы Dolby и DD— это торговые марки компании DolbyLaboratories.152 153

Полюса и соединители Колонки 3010i, 3020i, 3050i и3090Ci оснащены стандартными кроссоверами сдвумя полюсами. Акустические кабели Специализированные акустические кабели обеспечивают более высокий стандарт воспроизведения, чем кабели общего назначения типа "bell" (тонкие и плохо изолированные кабели) или "zip" (двухжильные кабели с разделительным основанием). Для переднего и центрального каналов используйте кабель с большим количеством меди. Тонкие кабели сокращают низкие частоты и ограничивают динамический диапазон. Меньшее значение играют каналы объемного звучания

Акустический кабель имеет полоску или метку вдоль одной кабельной жилы. По правилам его нужно подключать к положительным полюсам. Кабели, подключающие усилитель к передним колонкам, видеале должны быть одинаковой длины. Никогда не соединяйте кабель из нескольких отрезков— всегда используйте целый кабель. Подготовка кабелей Расщепите жилы кабеля на глубину около 40 мм. Оголите конец каждой жилы на глубину 10 мм и скрутите его, чтобы собрать в целое все торчащие в стороны проводки. Подрежьте оголенную часть кабеля до длины 7мм. 3010i, 3020i, 3050i, 3090Ci РУССКИЙ (RU) Перед подключением какого-либо оборудования к колонкам убедитесь, что все рабочие блоки вашей системы отключены от электрической сети. При включении аудиосистемы или переключении источников входных сигналов, установите общий регулятор громкости на низкий уровень. Повышайте уровень громкости постепенно. 30мм 7мм154 155 Стереофонические соединения Стандартные соединения Подключите КРАСНЫЙ (+) полюс правой колонки к КРАСНОМУ положительному (+) полюсу ПРАВОГО канала усилителя. Подключите ЧЕРНЫЙ (−) полюс колонки к соответствующему ЧЕРНОМУ, отрицательному (−) полюсу усилителя. Проделайте ту же процедуру в отношении ЛЕВОГО канала. РУССКИЙ (RU) Подключение полюса Открутите полюс против часовой стрелки для того, чтобы стало видно монтажное отверстие в основании колонки полюса. Вставьте оголенный конец кабеля в отверстие. Закрутите полюс рукой до отказа. Убедитесь, что не имеется никаких торчащих проводков, которые могут касаться соседних полюсов. В ЕС использование 4-миллиметровых штепсельных акустических вилок противоречит нормам безопасности. ПРАВАЯ КОЛОНКА Стандартная система проводов: ЛЕВАЯ КОЛОНКА AMPLIFIER

Затянуто Свободно154 155 Послепродажное обслуживание Уход за корпусом Корпус можно чистить только слегка смоченной салфеткой. Не используйте чистящие средства на основе растворителей. Никогда не используйте абразивы. Как правило, поверхность корпуса требует только легкой очистки от пыли. При использовании аэрозольного или какого-либо другого чистящего средства наносите его на салфетку, а не на само изделие. Для начала попробуйте чистящее средство на маленьком участке поверхности изделия, так как некоторые чистящие средства могут повредить покрытие. Избегайте использования абразивов или средств, содержащих кислотные или щелочные реагенты. Во избежание повреждений не используйте чистящие средства для чистки головок и не трогайте их. Защитные сетки Защитные сетки при необходимости следует чистить только мягкой щеткой. Если вы используете системы QAcoustics без защитных сеток, обязательно устанавливайте их на место, когда вкомнате находятся дети или домашние животные. Узлы привода К узлам привода лучше не прикасаться, так как их легко повредить. РУССКИЙ (RU)156 157

На продукцию компании Q Acoustics предоставляется гарантия отсутствия дефектов с точки зрения качества материалов и изготовления сроком на 4 года (1 год для сабвуфера) с даты приобретения. В течение гарантийного срока компания QAcoustics обязуется произвести ремонт или заменить изделие, если после проведения проверки она или ее назначенный дистрибьютор или уполномоченный представитель обнаружат дефект впредоставленном на проверку изделии. Гарантия не распространяется на неправильное использование и естественный износ. Товары для ремонта должны в первую очередь быть возвращены поставившему их дилеру. Если это не представляется возможным, свяжитесь с QAcoustics или назначенным компанией дистрибьютором для вашего региона, чтобы определить правильную гарантийную процедуру. По возможности следует использовать оригинальную упаковку для возврата изделия, так как на ущерб, причиненный во время транспортировки в центр ремонта, не распространяется гарантия. Эта гарантия никоим образом не влияет на ваши законные права. Срок действия гарантии можно продлить до 5лет (2года для сабвуфера), зарегистрировав изделие на веб-странице www.qacoustics.co.uk/register. Для получения информации о техническом обслуживании обращайтесь по адресу электронной почты info@qacoustics.co.uk QAcoustics Stortford Hall Industrial Park Bishops Stortford, Хартфордшир, Великобритания CM23 5GZ РУССКИЙ (RU)156 157 Настенный кронштейн (один) 3010i/3020i/3090Ci Черный и белый Стойка для колонок (пара) 3010i/3020i Черный и белый Принадлежности РУССКИЙ (RU) Настенный кронштейн для сабвуфера 3060S

Спецификации РУССКИЙ (RU) Пассивные акустические системы Тип корпуса: Блок нижних частот: Блок верхних частот: Амплитудно-частотная характеристика (+3 dB, -6 dB): Минимальный импеданс: Среднее сопротивление: Чувствительность (2,83v@1м): Мощность стереоусилителя: Мощность AV-ресивера (двухканальный) Частота кроссовера: Рабочий объем: Размеры корпуса (Ш×В×Г): (Включая решетку, разъем и ножки) Ширина шкафа: Вес (на спикер): Активный сабвуфер Тип корпуса: Блок нижних частот: Мощность усилителя: Частотная характеристика(+3 dB, -6 dB): Частота кроссовера: Рабочий объем: Размеры корпуса (Ш×В×Г):

Q16400-IS_RU_r2 Наша компания старается постоянно улучшать нашу продукцию. Компания оставляет за собой право вносить изменения вконструкцию и технические характеристики без предварительного уведомления. В данный документ могут вноситься изменения без предварительного извещения.
